Обзор блока питания Corsair RM850i / Корпуса, БП и охлаждение

Линейки RM и RMi во всем изобилии блоков питания, которые выпускает Corsair, являются золотой серединой. Однако середняк по стандартам Corsair все равно относится к высшей категории среди всех компьютерных БП, которые можно найти в продаже. Блоки питания Corsair RM/RMi соответствуют стандарту 80 PLUS Gold, а подключение кабелей у них – целиком модульное. При низкой нагрузке БП довольствуется пассивным охлаждением, полностью останавливая вентилятор.

А модели с буквой i в названии имеют несколько дополнительных преимуществ перед остальными:

гарантия 7 лет – на 2 года больше;
поддержка интерфейса Corsair Link;
вентилятор на гидродинамическом подшипнике вместо подшипника качения;
исключительно японские конденсаторы;
работа на полной мощности при температуре 50 °C, а не 40 °C.

БП Corsair RMi доступны в конфигурациях на 650, 750, 850 и 1000 Вт мощности. Среди них мы выбрали третью модель по старшинству, обладающую номиналом 850 Вт. Corsair RM850i имеет одну физическую линию 12 В, через которую готов выдать свою полную мощность, хотя с помощью ПО Corsair Link можно создать вплоть до семи «виртуальных» линий с различными ограничениями на максимальный ток.

Производитель	Corsair
Модель	RM850i
Подключение кабелей	Полностью модульное
Максимальная мощность нагрузки, Вт	850
Сертификация 80 PLUS	80 PLUS Gold
Версия ATX	ATX12V 2.31
Параметры электросети	100-240 В, 12-6 А, 47-63 Гц
КПД	НД
PFC	Активный
Защита нагрузки	UVP (защита от понижения напряжения)
	OVP (защита от превышения напряжения)
	OCP (защита от превышения тока)
	OPP (защита от превышения мощности)
	OTP (защита от превышения температуры)
	SCP (защита от короткого замыкания)
Габариты, мм	180 × 150 × 86
Масса, кг	1,98
Наработка на отказ (MTBF), ч	100 000
Гарантийный срок, лет	7
*Средняя розничная цена, руб.**	12 100

* По данным «Яндекс.Маркета» на 09.09.2015.

⇡#Комплект поставки, кабели

Сам БП и набор кабелей размещены в двух отдельных мешочках. Помимо этого, в комплект поставки входит бумажная инструкция, гарантийный талон, стяжки для кабелей, наклейка на корпус ПК и винтики для монтажа блока питания.

Все кабели либо плоские, либо убраны в сетчатую оплетку.

Набор разъемов питания:

1 × 24 (20+4) контакта;
2 × EPS12V (2 × ATX12V) – питание CPU;
6 × 8 (6+2) контактов – дополнительное питание плат PCIe;
10 × SATA;
8 × Molex;
2 × Floppy;
1 × Corsair Link.

⇡#Конструкция

Семейство RM/RMi унаследовало фирменный дизайн блоков питания Corsair — корпус увесистый и прочный. Более дешевые серии у этой фирмы выглядят намного проще.

Интерфейс Corsair Link позволяет контролировать напряжения и токи с помощью датчиков в самом БП. Для соединения с материнской платой на корпусе есть стандартный разъем Mini USB. Кнопка рядом выполняет сомнительной полезности функцию – тест встроенного вентилятора.

⇡#Внутреннее устройство

БП охлаждается вентилятором Corsair NR135P типоразмера 135 мм на гидродинамическом подшипнике.

Основная начинка изготовлена фирмой Channel Well Technologies (CWT).

Входной фильтр ЭМП включает 3 пары конденсаторов CY, 2 штуки CX и два синфазных дросселя. Для защиты от скачков напряжения используется стабилитрон.

Топология основного преобразователя представляет собой резонансный вариант Full Bridge. Во вторичной цепи используется синхронный выпрямитель. Напряжение 12 В с единственной вторичной обмотки трансформатора конвертируется в 3,3 и 5 В с помощью DC-DC-преобразователей. Комбинация этих решений отличает наиболее эффективные БП среди всех, которые можно найти в продаже сегодня.

Для сглаживания пульсаций на выходе БП используются твердотельные и электролитические конденсаторы производства Nippon Chemi-Con. Часть из них распаяна прямо на дочерней плате, к которой подключаются кабели.

⇡#Методика тестирования

Методика тестирования, принятая в 3DNews, описана в отдельной статье, которая рекомендуется к прочтению для понимания принципов работы компьютерных блоков питания и их важнейших характеристик. Обращайтесь к ней, чтобы узнать, зачем нужен и как работает тот или иной компонент, упомянутый в обзоре, и как интерпретировать результаты тестирования.

Результаты тестирования

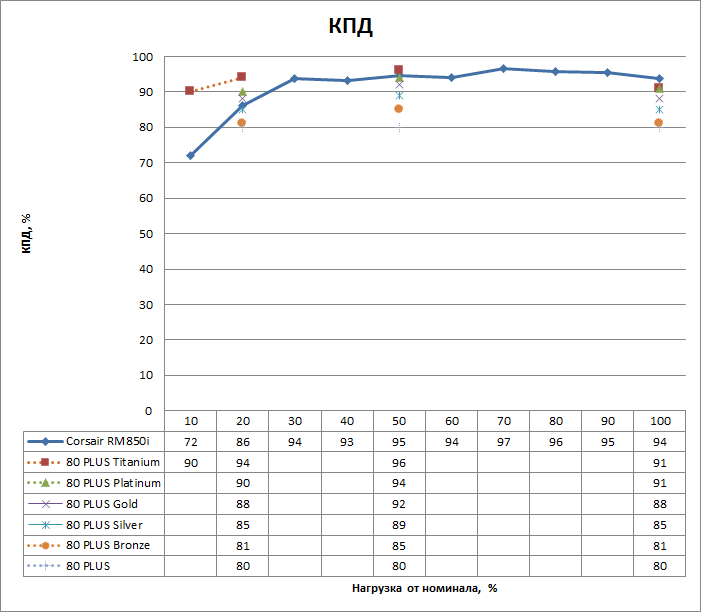

На отметке 20 % номинальной мощности КПД Corsair RM850i не дотягивает лишь 2 % до требований спецификации 80 PLUS Gold, но это вполне можно списать на погрешность ваттметра, который мы используем в измерениях. В остальной части диапазона мощности этот БП безупречен.

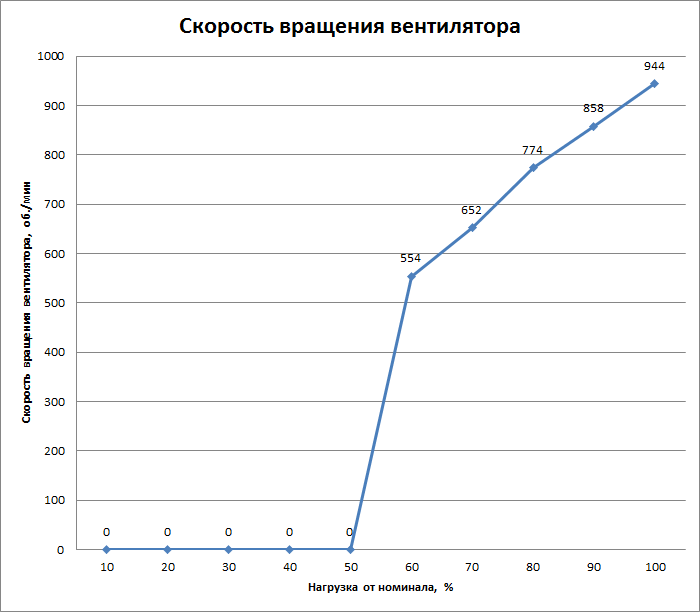

По данным производителя, при нагрузке меньше 40 % от номинала (340 Вт) БП должен охлаждаться пассивно (с учетом температуры воздуха 25 °C). В нашем тесте вентилятор запустился лишь на отметке 60 % мощности (510 Вт) и достиг скорости вращения 944 об/мин при максимальной нагрузке.

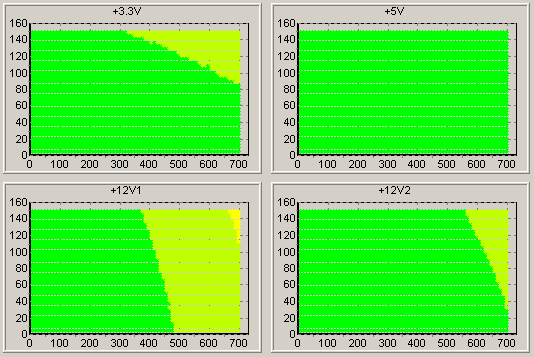

Кросс-нагрузочная характеристика блока питания не вызывает претензий: отклонение напряжений от номинала укладывается в 3 %. Единственное но: наш стенд не позволяет взять больше 60 А из шины 12 В, что задает предел мощности в 720 Вт. Однако если судить по исходным данным устройства и полученным результатам, в диапазоне от 720 до 850 Вт на шине 12 В Corsair RM850i едва ли подведет.

Амплитуда пульсаций на шинах 5 и 12 В даже при полной загрузке БП не превышает 20 мВ (при допустимых значениях 50 и 120 мВ соответственно).

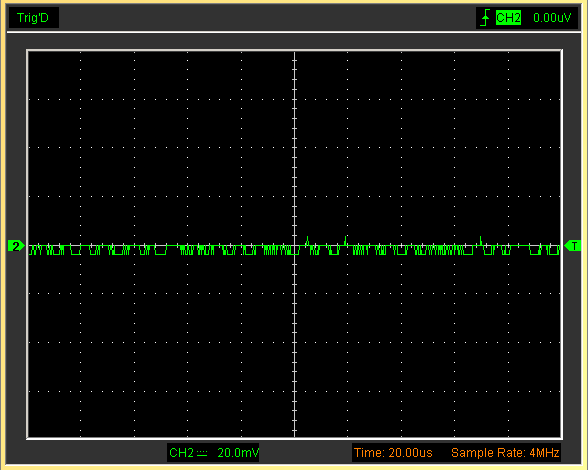

Шина 12 В, высокочастотные пульсации

Шина 12 В, низкочастотные пульсации

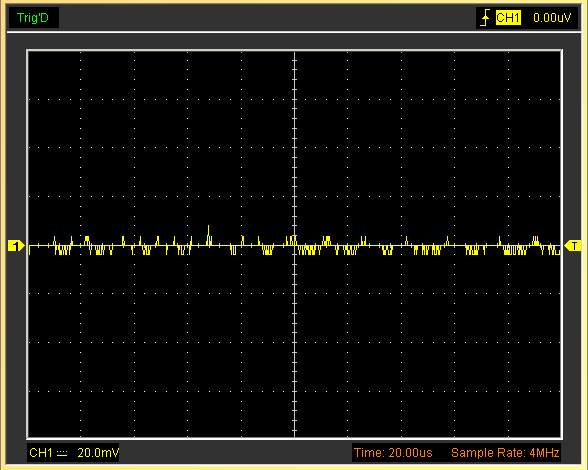

Шина 5 В, высокочастотные пульсации

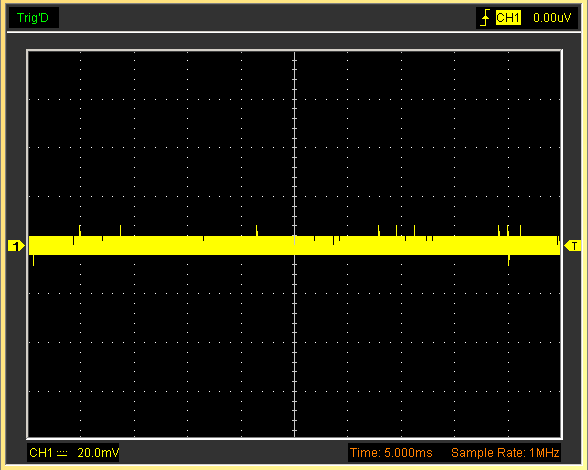

Шина 5 В, низкочастотные пульсации

⇡#Выводы

Блоки питания Corsair RMi стандарта 80 PLUS Gold ощутимо дороже аналогично сертифицированных БП многих других марок. Однако производитель сделал все, чтобы оправдать наценку. Привлекательный дизайн, полностью модульное подключение кабелей, интерфейс Corsair Link, пассивное охлаждение при небольшой нагрузке, безупречная стабильность напряжений – в этом линейка RMi не уступает «платиновым» БП Corsair из серий HX и AX.
