Материнские платы

Intel D925XECV2 на чипсете i925XE Express

⇣ Содержание

Intel D925XECV2
Чипсет Intel 925XE Express
Процессор LGA775 Pentium 4 FSB 800/1066МГц
HyperThreading
Память DDR2 400533(667)
HDD 1x UltraDMA/100
4x SerialATA(RAID)
Дополнительно 3 IEEE-1394
Звук Intel HDA
8 USB 2.0
Gigabit Ethernet
Цена: na

К концу 2004 года компания Intel предприняла очередной шаг по повышению производительности своих процессоров. Был выпущен Pentium 4 XE (Extreme Edition) 3.46 ГГц с частотой системной шины = 266Мгерц, что соответствует 1066Мгерц Quad Pumped Bus. Для поддержки этого процессора был выпущен чипсет i925XE Express, который является модификацией i925X.

Однако ведущие производители материнских плат не спешат выпускать продукты на новом чипсете. С одной стороны их позиция вполне объяснима: в ассортименте Intel всего один процессор с частотой шины 1066Мгерц, и его цена равна 1000$. Понятно, что количество проданных систем будет ничтожным, и соответственно прибыль от плат на i925XE будет крайне мала. В результате первыми платами на i925XE стали платы производства Intel. В частности это модель D925XECV2, которую мы сегодня рассмотрим.

Чипсет Intel 925XE Express

Пара слов о чипсете. Поскольку все существующие чипсеты не поддерживают частоту FSB = 266Мгерц, компания Intel вынуждена была выпустить новый чипсет - 925XE Express. Фактически, разработчики модифицировали чипсет i925X - изменения коснулись только набора делителей частоты памяти. Дело в том, что для тактования частот памяти DDR2 = 400Мгерц и 533Мгерц для базовых частот FSB = 200Мгерц и 266Мгерц нужен разный набор делителей. В первом случае это 12 и 23, а во-втором 38 и 12.

Что касается памяти DDR2-667 то ее поддержка официально отсутствует у чипсета i925XE. Однако на тестовой плате Intel D925XECV2, в меню выбора частоты памяти подобный пункт есть. Поэтому вполне возможно поддержка этого типа памяти реализована на неофициальном уровне (как это часто бывает с чипсетами Intel).

Других функциональных отличий i925XE от i925X нет, хотя вполне возможно разработчики внесли определенные изменения в чипсет для достижения большей стабильности при работе на высоких частотах. В любом случае чипсеты i925XE и i925X практически совместимы, что позволит разработчикам материнских плат использовать уже готовые дизайны PCB от плат на i925X. Поэтому платы на i925XE могут появится на рынке очень быстро: единственное что нужно сделать компаниям - это внести изменения в биос для поддержки новых процессоров.


 i925XE

Как вы видите, южный мост также остался неизменным (ICH6). В результате изменение спецификаций чипсета i925XE минимальное:

  • Поддержка процессоров Pentium4 (QPB 8001066Мгерц)
  • Поддержка памяти DDR2 400533(667?) (два канала по два слота на каждый; 4Гбайт)
  • Поддержка шины PCI Express x16 (один слот)
  • Поддержка шины PCI Express x1 (четыре слота)
  • Поддержка шины PCI (шесть слотов)
  • Поддержка интерфейса SerialATA (4 канала, RAID)
  • Поддержка интерфейса ParallelATA (один канал)
  • Поддержка гигабитного сетевого соединения
  • Поддержка последовательной шины USB 2.0 (8 портов)
  • Встроенное звуков ядро High Definition Audio

В заключении хочу отметить, что платы на чипсете i925XE должны весьма серьезно заинтересовать оверклокеров. Дело в том, что большинство протестированных нами материнских плат на i915P925X имели определенные проблемы с работой на высоких частотах FSB. Самые лучшие платы осилили только отметку = 250Мгерц. А в случае с платами на чипсете i925XE мы имеем гарантированный рабочий диапазон частот до 266Мгерц. Этого должно с головой хватить для разгона старших LGA775 процессоров. А для младших процессоров необходимы платы способные стабильно работать на частотах вплоть до 300Мгерц. Для примера: частота процессора Pentium4 520 равна = 2.8Ггерц (14х200). Поэтому на частоте FSB = 266Мгерц мы получаем тактовую частоту процессора =3.7Ггерц, а технологический предел ядра Prescott находится в районе 4-4.2Ггерц.

Поэтому несмотря на то, что в продаже есть только одна модель с частотой FSB=266Мгерц (причем по совершенно нереальной цене), платы на i925XE способны привлечь внимание компьютерных энтузиастов. В результате неторопливость со стороны производителей материнских плат несколько непонятна, особенно в предверии рождественских праздниковраспродаж.

Спецификация Intel D925XECV2


 Intel D925XECV2

Intel D925XECV2
Процессор - Intel Pentium 4 (Prescott) с частотой шины 8001066 МГц;
- Разъем Socket LGA775;
- Поддержка процессоров с технологией HyperThreading
Чипсет - Северный мост Intel® 925XE Memory Controller Hub (MCH);
- Южный мост Intel® Intel 82801FB Enhanced I/O Controller Hub (ICH6R);
- Связь между мостами: DMI
Системная память - Четыре 240-х контактных слота для DDR2 SDRAM DIMM
- Максимальный объем памяти 4Гбайт
- Поддерживается память типа DDR2 400533(667)
- Возможен двухканальный доступ к памяти
Графика - Слот PCI Express x16;
Возможности расширения - Четыре 32-х битных PCI Bus Master слотов;
- Два слота PCI Express x1;
- Восемь портов USB 2.0 (4 встроенных + 4 дополнительных);
- Три порта IEEE1394 (Firewire)
- Встроенный звук High Defenition Audio 7.1;
- Сетевой контроллер Gigabit Ethernet;
Возможности для разгона - Изменение частоты FSB до +10%;
- Изменение напряжения на памяти.
Дисковая подсистема - 1 канал UltraDMA100/66/33 Bus Master IDE (с поддержкой до 2 ATAPI-устройств)
- Поддержка протокола SerialATA (4 канала - ICH6R, c поддержкой RAID)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS - 4MBit Flash ROM
- Intel BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
Разное - Один порт для FDD, один последовательный и один параллельный порты, порты для PS/2 мыши и клавиатуры
- Индикатор питания на плате
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Основной 24-пиновый разъем питания ATX
- Дополнительный 4-х пиновый разъем питания
- Дополнительный 4-х пиновый разъем питания Molex
Мониторинг - Отслеживание температуры процессора, системы (2датчика), напряжений, скорости вращения четырех вентиляторов
Размер - ATX форм-фактор, 245мм x 305мм (9.63" x 12")

Плата поступила к нам в OEM варианте: с кратким описанием (на нескольких языках), CD диском с драйверами и заглушкой на заднюю панель корпуса. Собственно это стандартный OEM набор, и поэтому оценивать комплектацию мы не будем.

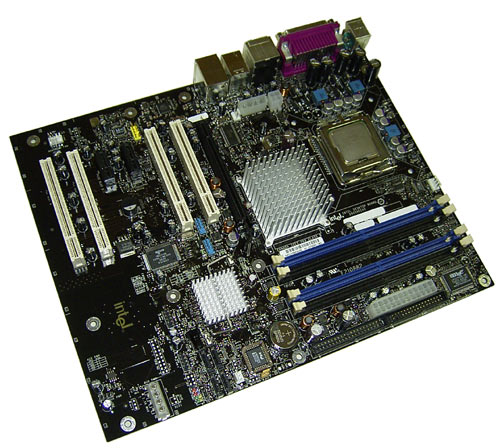

Плата Intel D925XECV2

У дизайна платы есть одна особенность: обилие свободного места в левой части платы. Это можно объяснить тем, что при разработке PCB инженеры учитывали возможность выпуска microATX версии этой платы.


 Intel D925XECV2

При сборке системы каких-либо серьезных проблем не возникает. В частности основной разъем питания установлен на нижнем краю платы, а 4-х пиновый дополнительный разъем - около задней панели. Рядом с последним разъемом установлен 4х пиновый Molex разъем, к которому нужно подключить кабель питания, если у Вас не 24пиновый, а 20пиновый кабель от БП. Причем при старте системы, плата проверяет количество (и тип) подключенных кабелей, и при необходимости выдает соответствующее предупреждение.


Также стоит отметить, что установка длинной видеокарты в слот PCI Express x16 приведет к блокировке слотов DIMM. Поэтому модули памяти нужно установить заранее.

Процессорный сокет стандартный, производства компании Foxconn:


Однако на обратной стороне платы оказались "хвосты" припоя, которые не позволили установить крепежную рамку для кулера Zalman 7700Cu. Но даже если бы их не было, этот кулер нельзя установить на D925XECV2: мешает громадный радиатор на чипсете (кстати он намертво прикреплен к плате).

Большой радиатор с подобной схемой крепления - это визитная карточка плат Intel. С одной стороны это плюс - все материнские платы на чипсетах i915Pi925X отличались повышенным тепловыделением чипсета (особенно на частотах FSB ~250Мгерц). С другой стороны - для охлаждения процессора нужно использовать только боксовые кулеры Intel, поскольку нет гарантии, что нестандартные кулеры установятся на D925XECV2 (в частности Zalman 7700Cu установить нельзя, а Gigabyte 3D Cooler - можно, но с некоторыми затруднениями).


Рядом с сокетом есть 4-х пиновый разъем для подключения кулера (CPU Fan). Кроме него на плате установлено еще 3 разъема: два трех-пиновых (Front Fan и Rear Fan), и один 4х пиновый (AUX Rear Fan, около слота PCI3).


Под северным мостом установлено четыре 240пиновых слота DIMM для модулей памяти DDR2. Они разбиты они на две группы по два слота. Первые два слота относятся к первому каналу контроллера, последние два - ко второму каналу.


Максимальный объем памяти остался равным 4Гбайт. Также отметим наличие зеленого светодиода, который загорается как только на плату подается питание. Он расположен между слотами DIMM и основным разъемом питания.

На плате установлен один слот PCI Express x16 с защелкой.


Кроме него на плате Intel D925XECV2 установлено два слота PCI Express x1 и четыре обычных PCI слотов.


Возможности расширения

На плате Intel D925XECV2 установлен южный мост ICH6R.


В результате плата поддерживает четыре канала SerialATA, с помощью которых можно организовать два RAID массива уровня 0, 1 или MatrixRAID.

Кроме того, благодаря ICH6R плата имеет 8 портов USB2.0. Из них 4 порта установлены на задней панели, а еще 4 подключаются при помощи брекетов (нет в комплекте).

Также плата Intel D925XECV2 поддерживает другой вид последовательной шины - IEEE1394 ("Firewire"). Для этого на плату установлен дополнительный контроллер FW323-06, производства Agere.


В результате плата поддерживает до 3 портов IEEE1394: один расположен на задней панели, а еще 2 подключаются с помощью брекета (также нет в комплекте).

Далее - плата Intel D925XECV2 имеет встроенный восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC880.


 ALC880

Теперь пара слов о сети: на плате установлен высокоскоростной сетевой контроллер Marvell Yukon 88E8050 (Gigabit Ethernet). Стоит заметить, что он подключен непосредственно к шине PCI Express, что значительно увеличивает реальную скорость передачи данных.


 Marvell Yukon 88E8050

Теперь посмотрим на заднюю панель платы.


Перед нами стандартный набор коннекторов: порты PS2 для клавиатуры и "мыши", один параллельный и один последовательный порт, аудио-выходы для восьмиканальной акустики, оптический и коаксиальный SP-DIF выходы, 4 порта USB2.0, один порт Firewire и один сетевой порт (RJ-45).

Традиционная схема джамперов на плате:


На плате Intel D925XECV2 установлена только одна перемычка, которая служит для сброса настроек биоса. Принцип ее работы несколько отличается от других, подобных ей перемычек. В штатном положении (1-2) старт системы происходит нормально; в положении (2-3) при старте мы сразу попадаем в биос, вне зависимости от любых настроек (в том числе таймингов памяти). Также пользователь имеет возможность изменить любые пароли. А вот если оставить перемычку полностью разомкнутой, то сработает функция восстановления биоса с дискеты.

Особенностью платы является дополнительный разъем питания Molex, который установлен в левом нижнем углу платы (это означает, что на microATX варианте он будет отсутствовать).


К нему можно подключить какие-либо дополнительные устройства внутри корпуса (например подсветку :). И стоит отметить, что подача питания на этот разъем регулируется из биоса.

Теперь поговорим о настройках биоса.

BIOS

Сразу хочу отметить, что стартовая версия биоса (313) не отличалась стабильностью работы. В частности в некоторых случаях при попытке сохранить изменения система зависала (но параметры все же сохранялись). После прошивки последней версии биоса (338) ситуация со стабильностью улучшилась.


В разделе настроек работы памяти никаких неожиданностей: стандартный набор таймингов ("CAS Latency", "Precharge to Active"(Trp), "Active to precharge" (Tras) и "Active to CMD"(Trcd)).


Тут же расположен параметр установки частоты памяти.


Кроме стандартных параметров "DDR2-400" и "DDR2-533", в распоряжении пользователя появились "DDR2-266", "DDR2-333" и "DDR2-667". Правда при их выборе система наглухо зависала. С "DDR2-667" эту ситуацию можно объяснить тем, что используемые модули памяти не смогли работать на такой частоте. Но вот почему система не заработала с понижающими делителями памяти не совсем понятно.

Что касается совместимости с памятью, то версия биоса 313 оказалась более эффективной. А после прошивки версии 338, модули памяти Kingmax DDR2-533 отказались работать в режиме 533Мгерц. Впрочем потеря не велика: по скорости работы память DDR2-400 с меньшими таймингами (3-3-9-3) обгоняет память DDR2-533 с высокими таймингами (4-4-12-4).

В этом же разделе есть пункт отвечающий за установку напряжения на памяти (Vmem).


Диапазон изменения от 1.8V (штатное напряжение) до 2.08V с шагом 0.1-0.08V.

Теперь рассмотрим раздел, посвященный системному мониторингу.


Плата отслеживает температуру процессора, а также температуру двух областей платы. Кроме того, плата показывает скорость вращения всех 4 вентиляторов, текущие уровни напряжений. И наконец пользователь имеет возможность установить зависимость между скоростью вращения вентилятора и температурой процессора.


Кстати эта функция впервые появилась именно на платах Intel.

Еще одна интересная функция - ведение журнала различных нештатных ситуаций:


Теперь рассмотрим функции отвечающие за разгон. Впрочем представители Intel предпочитают называть эти параметры средством для проверки стабильности работы (Burn-In). Соответственно диапазон регулировок довольно скудный: не считая возможности увеличения напряжения на памяти, пользователь может увеличить частоту FSB на 10%.


Учитывая отсутствие возможности увеличить напряжение на процессоре, этого диапазона изменения FSB вполне достаточно. Для примера: при разгоне процессора с частотой FSB=266Мгерц на 10%, мы получаем FSB = 292Мгерц. И максимальный разгон процессора Pentium4 3.46EE возможен до частоты 3.8Ггерц (13х292). Однако на этой частоте система работала нестабильно; надежная работа была возможна только на частоте FSB = 282Мгерц.


Заканчивая говорить о разгоне, рассмотрим преобразователь питания. Он имеет 3-и канальную схему, в которой установлены восемь конденсаторов емкостью 5600 мкФ, пять по 1200мкФ и один 3300 мкФ.


Производительность

Определение стартовой частоты FSB платы D925XECV2 не выявило никаких значительных отклонений ни от штатной частоты 200Мгерц,


ни от штатной частоты 266Мгерц.


Поскольку плата Intel D925XECV2 первая и единственная, в нашей лаборатории, плата на чипсете i925XE, мы приняли решение тестировать ее производительность с процессором на 800Мгерцовой шине. В качестве конкурентов мы использовали платы Abit AA8 DuraMAX (i925X) и DFI 925X-T2 (также на чипсете i925X).

В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Процессор Intel Pentium4 LGA775 540 (3.2Ггерц)
Кулер Intel BOX Cooler
Видеокарта nVidia GeForce FX 5750 (PCI Express x16)
Звуковая карта -
HDD IBM DTLA 307030 30Gb
Память 2x256 Мбайт DDR2-533 SDRAM, производства Kingmax (тайминги по SPD)
Корпус Inwin506 с блоком питания PowerMan 300W
OS Windows XP SP1

Вначале посмотрим на результаты синтетических тестов.



Теперь тесты игровых программ.










Плата Intel D925XECV2 показала очень хороший уровень производительности с процессором с 800Мгерцовой шиной. Естественно основное предназначение плат на чипсете i925XE заключается в работе с процессором на 1066Мгерцовой шине, и поэтому мы еще вернемся к вопросу производительности платы D925XECV2.

Выводы

В целом плата Intel D925XECV2 является качественным и надежным продуктом с хорошими возможностями расширения. Однако некоторые шероховатости все же есть. В основном они касаются совместимости с оперативной памятью и недоработками биоса.

Заключение

Плюсы:
  • Хорошая стабильность и высокий уровень производительности;
  • Поддержка SerialATARAID (4 канала; ICH6R);
  • Встроенный 8-и канальный звук и сеть (Gigabit Ethernet).
  • Поддержка интерфейса USB2.0 (8 портов) и IEEE-1394 (Firewire; 3 порта).
Минусы:
  • Некоторые недоработки биоса.
Особенности платы:
  • Слабые функции разгона;
  • Частичная несовместимость с модулями Kingmax DDR2-533;
  • Дополнительный разъемы питания типа Molex.
