Накопители

IBM DTLA 307020 20.5 Gb. Cерия Deskstar 75GXP

Тестируем очередной HDD. На этот раз IBM DTLA 307020 - 20,5 Гб ($176), один из первых дисков с интерфейсом IDE, реально перешагнувший рубеж 33 Мб/сек (имеется в виду скорость последовательного чтения, media to bus) - максимальную скорость интерфейса Ultra ATA 33. Данный диск компании IBM является представителем серии Deskstar 75GXP (в серии 6 моделей: 76.8, 61.4, 46.1, 30.7, 20.5 и 15.3 Гб) - самой производительной линейки дисков IBM для интерфейса IDE на настоящий момент. Накопитель обладает скоростью вращения шпинделя 7200 об/мин и поддерживает новый интерфейс передачи данных Ultra ATA 100. Пластины изготовлены из стеклянного полимера, а все диски серии выпускаются исключительно с керамическими подшипниками для снижения шума.

Перед тем, как приступить к тестированию, давайте вкратце рассмотрим технологии голубого гиганта, применяемые при производстве жестких дисков.

TrueTrack™ servo technology - одна из основных причин, препятствующая повышению плотности записи на магнитные пластины, это постоянное изменение величины зазора между пластинами и магнитными головками из-за шпиндельных колебаний и изменения положения дисков. Подобные самопроизвольные колебания могут вызывать ошибки чтения/записи. Для борьбы с этими напастями, специалисты компании IBM и разработали специальную технологию TrueTrack™ servo. В алгоритме работы которой, для уменьшения вероятности ошибок используются встречные вибрации, автоколебания и эффект структурного резонанса.

No-ID™ sector format - при данном способе низкоуровневого форматирования, ID (или header) информация хранится не на магнитном диске, а в постоянной твердотелой памяти накопителя. Это позволяет увеличить емкость дорожки даже без заметного увеличения линейной плотности записи. В сочетании же с использованием магнитно-резистивных головок, No-ID позволяет значительно повысить плотность записи на дорожку.

IBM Drive Fitness Test - набор диагностических инструментальных средств для обеспечения целостности данных на жестких дисках IBM. В набор входит, ставшая уже стандартом система S.M.A.R.T. (Self-Monitoring Analysis and Reporting Technology - самомониторинг и диагностика), а также система прогнозирования отказов оборудования PFA (Predictive Failure Analysis).

Cпецификация IBM DTLA 307020:

  • Форм-фактор - 3,5”;
  • Скорость вращения шпинделя – 7200 об/мин;
  • Число пластин - 2;
  • Емкость буфера - 2Мб;
  • Типичное время поиска: среднее 8.5 ms, track-to-track 1.2 ms, full stroke 15.00 ms;
  • Интерфейс U/ATA-100.

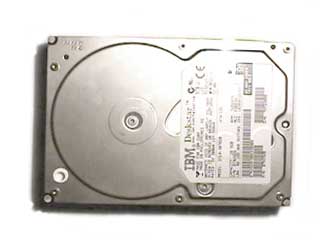

Внешне, DTLA выполнен в традиционном для дисков IBM дизайне:

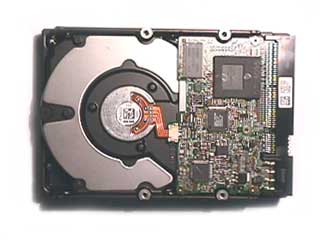

К сожалению, внутренний контроллер накопителя не оснащен защитным кожухом.


Тестирование

Тестирование проводилось на машине следующей конфигурации:

  • процессор Athlon 700;
  • материнская плата Asus K7M, 256Mb SDRAM PC-100;
  • Leadtek Geforce 256 SDRAM;
  • DVD-ROM Philips 4x;
  • звуковая карта Creative SB Live!
  • IDE-контроллер Promise Ultra100 PCI (драйвер v.1.6)

Диск был отформатирован одним разделом под файловую систему FAT32 и инсталлирован как Primary Master. Тестирование проводилось под управлением операционной системы Windows98SE, с включенным режимом DMA при доступе к диску (Ultra-DMA). Для тестирования использовались тестовые пакеты WinBench99 v1.1 и Adaptec TreadMark 2.0.

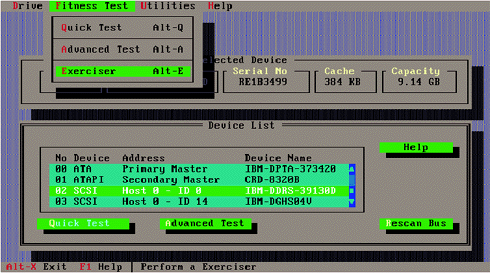

На материнской плате Asus K7M применяется южный мост VIA VT82C686A, который не поддерживает интерфейс Ultra ATA-100 (лишь Ultra ATA 66). Поэтому было решено использовать для тестирования IDE-контроллер Promise Ultra 100 ($51). Как уверяет сама компания-изготовитель в описании к устройству: "Promise Ultra 100 - первый в мире Ultra ATA 100 контроллер". Охотно верим, тем более, что на момент написания обзора, другого stand-alone контроллера мы просто не нашли. При помощи утилиты IBMATASW (версии 1.40) - мы выставляли последовательно режимы Ultra ATA 33, 66 и 100. Для проверки же физического состояния диска, воспользовались фирменной утилитой Drive Fitness Test (версия 1.52) от IBM - позволяющей протестировать накопитель на работоспособность узлов и определить S.M.A.R.T. статус (наш экземпляр рапортовал о своем статусе как Good).

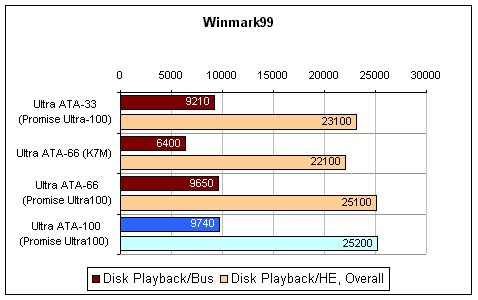

Первый тест WinBench99, в состав которого входит набор тестов Disk WinMark, эмулирующих фрагменты работы реальных Windows-приложений различного назначения.

WINBENCH 99


WINBENCH 99 Ultra ATA-33
(Promise Ultra-100)
Ultra ATA-66
(K7M)
Ultra ATA-66
(Promise Ultra-100)
Ultra ATA-100
(Promise Ultra-100)
Disk Playback/Bus 9210 6400 9650 9740
Disk Playback/HE, Overall 23100 22100 25100 25200
Disk Access Time 12,3 12 12,1 11,9
Disk CPU Utilization 5,2 7,41 6,96 7,23
Disk Transfer Rate, Beginning, Mb/sec 28900 37000 36800 37000
Disk Transfer Rate, End, Mb/sec 23200 23100 23200 23200
AVS/Express 3.4 14200 13000 17700 18500
FrontPage 98 126000 124000 126000 127000
MicroStation SE 27900 20800 29600 29600
Photoshop 4.0 11600 11800 11800 11700
Premiere 4.2 26500 25800 29200 28300
Sound Forge 4.0 32800 36600 34200 34300
Visual C++ 5.0 29200 30000 30800 30800

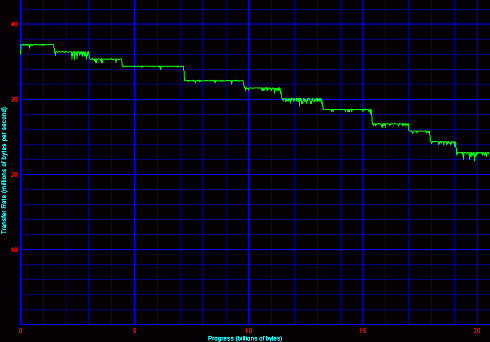

Взгляните на график линейного чтения с диска (Disk Transfer Rate), в режимеUltra ATA 100. Никаких зазубрин и провалов не наблюдается - нет, так называемых ремапов-блоков. Можно заключить, что диск находится в отличном состоянии.

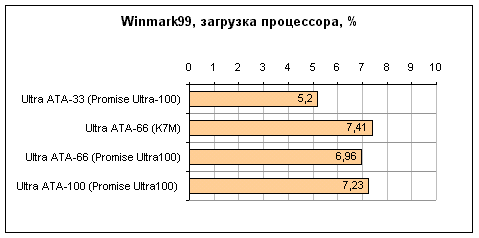

Загрузка процессора во всех режимах была низкой и не превысила 8%.



В процессе тестирования выяснилось, что южный мост от VIA VT82C686A, выполняющий на матплате Asus K7M функции IDE-контроллера, обеспечивает более низкую, чем Promise Ultra 100 скорость дисковых операций. Так, в тестах WinBench99 - Bussiness Disk Winmark и HighEnd Disk Winmark при работе с интегрированным конроллером в режиме Ultra ATA 66 были получены более низкие результаты, чем на Promise Ultra 100 в режиме Ultra ATA 33. Если же судить о результатах полученных на Promise, необходимость использования винчестера IBM DTLA 307020 совместно с контроллером, поддерживающим режим Ultra ATA 66 очевидна. Чего не скажешь о Ultra ATA 100 - при применении данного режима прирост скорости был минимален, оно и понятно, максимальная скорость чтения DTLA составляет около 37Мб/сек и потенциал более скоростного протокола оказывается не востребован. Пока.

Теперь посмотрим на результаты флагмана IBM в синтетическом тесте Adaptec Treadmark 2.0 - измеряющем быстродействие дисковой системы при многопоточном доступе к накопителю. Здесь преимущества от применения более скоростных протоколов работы накопителя не очень очевидны и велика нагрузка на центральный процессор.

Adaptec Treadmark 2.0:

Adaptec Treadmark 2.0

Ultra ATA 33

Ultra ATA 66

Ultra ATA 100

Data transfer rate, Mb/sec

15.23

15.56

16.04

Average CPU utilization, %

45.48

44.84

44.51

В заключении необходимо сказать пару слов о шумовых и температурных характеристиках IBM DTLA 307020 - шум при работе накопителя находится на вполне приемлемом уровне. Громкость вращения шпинделя невелика, но вот при поиске файлов и интенсивном перемещении головок шум заметно увеличивается (появляется треск). Что касается нагрева винчестера, то как и большинство дисков со скоростью вращения 7200 об/мин, эта модель сильно греется, поэтому стоит позаботиться о дополнительном охлаждении, особенно при установке в маленькие и тесные корпуса.

Вывод:

IBM DTLA 307020 - самый быстрый, из когда-либо протестированных нами дисков. Накопитель эффективно использует возможности протокола Ultra ATA 66 и поддерживает еще более скоростной Ultra ATA 100. Чтобы получить максимум отдачи от DTLA 307020, вам понадобится либо отдельная плата IDE-контроллера с поддержкой Ultra ATA 100, либо материнская плата на одном из самых новых чипсетов (i815E). DTLA 307020 может стать отличным приобретением для тех, кто хочет быть на гребне технического прогресса за разумные деньги. В комплекте с высокоскоростным IDE-контроллером DTLA отрабатывает свою стоимость на отлично. Однако, не забудьте позаботится о хорошем охлаждении при эксплуатации этого жесткого диска...

Дополнительные материалы:

IBM. Серия Deskstar 60GXP
IBM DPTA. Серия Deskstar 34GXP
Quantum Fireball Plus LM
Quantum Fireball Lct10
Seagate Barracuda ATA-III
Seagate Barracuda ATA-II
Seagate Barracuda ATA
Western Digital WD1000BB
Western Digital WD1000 с 8 Мб кэшем и WD1200
