Во время июньской выставки Computex компания Intel официально объявила 4-ю серию чипсетов, в которую входят продукты с интегрированными видеоядрами. Это чипсеты G45 и G43, которые по своим технических характеристикам соответствуют чипсетам P45/P43, плюс обладают встроенной графикой.

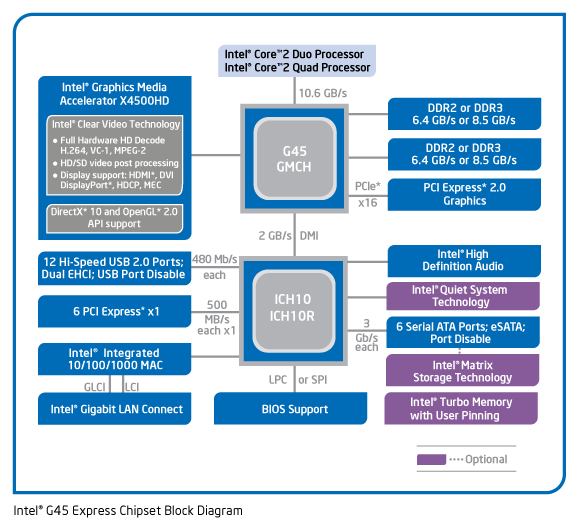

Intel G45 чипсет

У чипсета Intel G45 наиболее мощное ядро Intel GMA X4500HD, которое поддерживает аппаратное декодирование HD-видео (кодеки H.264, VC-1), функциональность DirectX 10, Shader Model 4.0, а также OpenGL 2.0. При этом есть поддержка интерфейсов HDMI и Display Port, не говоря уже о привычных DVI и VGA. Более дешевый чипсет Intel G43 имеет несколько упрощенную графическую подсистему на основе ядра GMA X4500. Тут же отметим, что чипсеты серии G имеют встроенный контроллер памяти с поддержкой типов памяти как DDR2, так и DDR3. Максимальные поддерживаемые режимы - DDR2-800 и DDR3-1333, соответственно. Остальные характеристики: максимальная номинальная частота FSB, поддерживаемая чипсетом G45 равна 1333 МГц (QPB), есть поддержка слота PEG, на который выделяется 16 линий шины PCI Express x16 v2.0. Также у инженеров остаются в распоряжении 6 свободных линий PCI Express v1.1, которые можно использовать для слотов расширения или подключения гигабитных сетевых контроллеров.

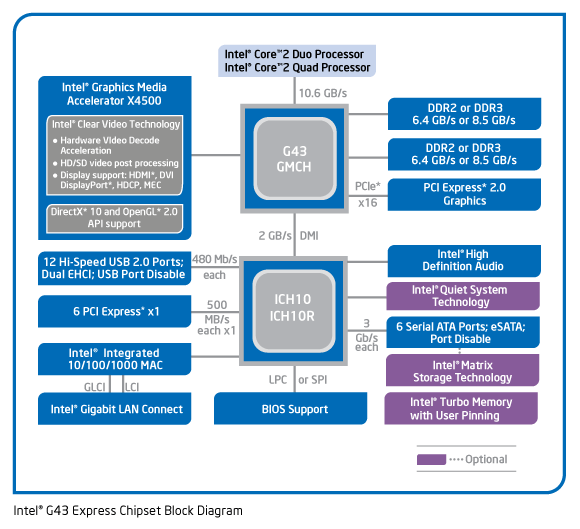

Intel G43 чипсет

Все новые северные мосты комплектуются одним и тем же южным мостом ICH10(R). По сравнению с предыдущим - ICH9(R), никаких кардинальных улучшений нет. Южный мост ICH10(R) поддерживает 12 портов USB2.0, 6 каналов SerialATA II, гигабитное сетевое соединение, HDA-звуковую подсистему и 6 слотов PCI Express x1.

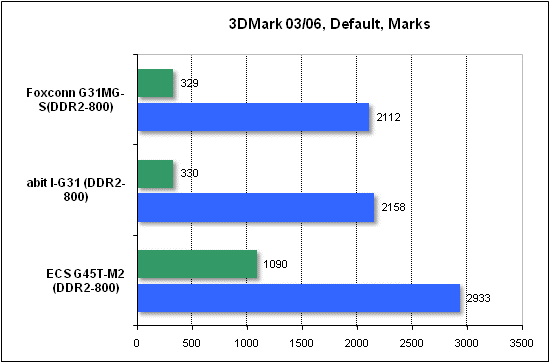

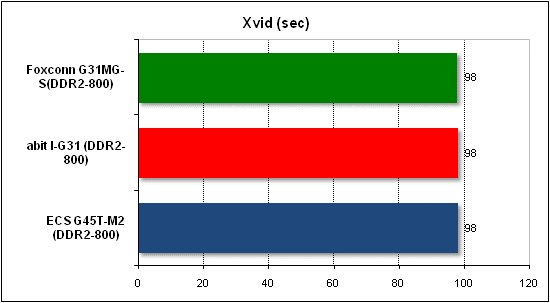

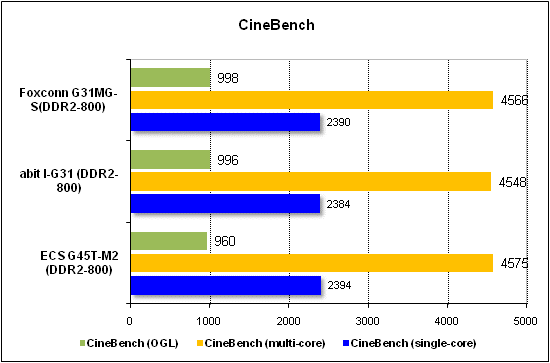

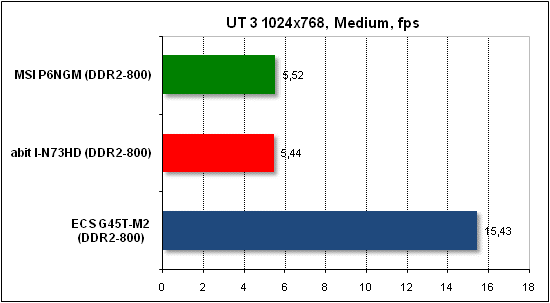

Для более детального знакомства с чипсетом Intel G45, мы протестируем материнскую плату ECS G45T-M2, которая производит впечатление обычной "рабочей лошадки".

Спецификация ECS G45T-M2


ECS G45T-M2
Процессор
  • Intel Pentium 4 (Prescott (2M)/Gallatin/CedarMill), частота FSB1066/800 МГц
  • Двухъядерные Intel Pentium D / EE (Smithfield/Presler), частота FSB1066/800 МГц
  • Intel Celeron-D (Prescott/Conroe-L), частота FSB800 МГц
  • Поддержка Intel Core 2 (Kentsfield (4 ядра), Conroe (2 ядра)), частота FSB1333/1066/800 МГц
  • Поддержка Intel Yorkfield, Wolfdale, частота FSB1333/1066/800 МГц
  • Разъем Socket LGA775
  • Поддержка процессоров с технологией HyperThreading
Чипсет
  • Северный мост Intel G45 (GMCH)
  • Южный мост Intel ICH10
  • Связь между мостами: DMI
Системная память
  • Четыре 240-контактных слота для DDR2 SDRAM DIMM
  • Максимальный объем памяти 16 Гб
  • Поддерживается память типа DDR2 667/800
  • Возможен двухканальный доступ к памяти
Графика
  • Один слот PCI Express x16
Возможности расширения
  • Два 32-битных PCI Bus Master-слота
  • Один слот PCI Express x1
  • Двенадцать портов USB 2.0 (4 встроенных + 8 дополнительных)
  • Звук High Definition Audio 7.1
  • Сетевой контроллер Gigabit Ethernet
Возможности для разгона
  • Изменение частоты FSB от (200) 333 до 500 МГц с шагом 1 МГц

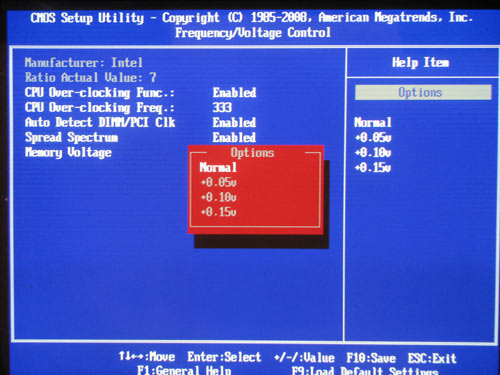

  • Изменение напряжения на памяти
Дисковая подсистема
  • Поддержка протокола SerialATA II (6 каналов ICH10)

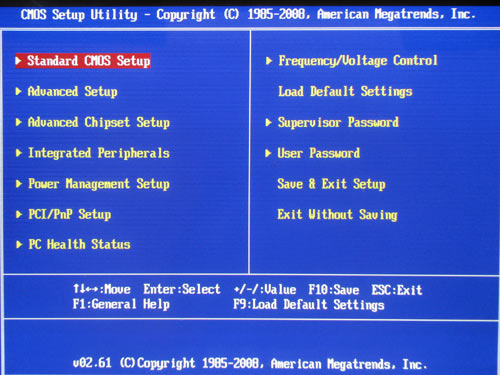

BIOS
  • 8 Мбит Flash ROM
  • AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
Разное
  • один порт для FDD
  • один последовательный COM-порт
  • один параллельный LPT-порт
  • порты для PS/2 мыши и клавиатуры
  • STR (Suspend to RAM)
  • SPDIF Out
Управление питанием
  • Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
  • Основной 24-контактный разъем питания ATX
  • Дополнительный 4-контактный разъем питания
Мониторинг
  • температура процессора
  • температура системы
  • напряжения Vcore, Vmem
  • скорости вращения двух вентиляторов

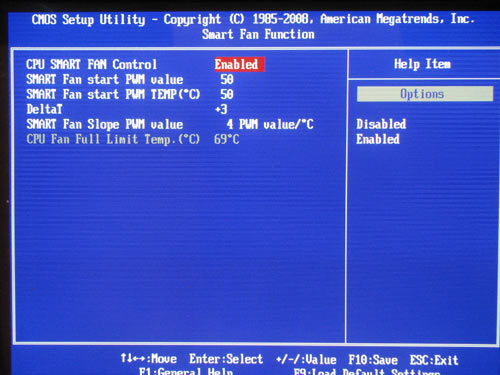

  • технология SmartFan
Размер
  • MicroATX форм-фактор, 244x244 мм (9,62" x 9,62")

Коробка

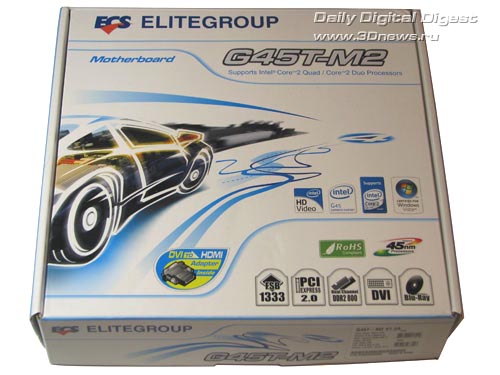

ECS G45T-M2, упаковка

Комплектация

  • материнская плата;
  • руководство пользователя на английском языке + краткая инструкция по установке;
  • CD-диск с ПО и драйверами;
  • два кабеля SerialATA;
  • заглушка на заднюю панель корпуса;
  • переходник DVI=>HDMI.

Перед нами стандартная комплектация бюджетной платы, с минимальным количеством компонентов. Кстати, отсутствуют привычные шлейфы. Плата в принципе не поддерживает ParallelATA, а обычным 3,5" FDD в настоящее время никто уже практически не пользуется.

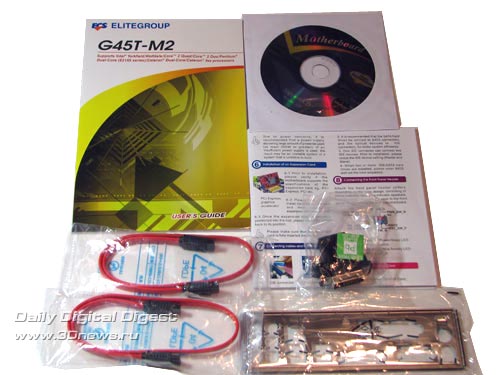

ECS G45T-M2, комплектация

Плата ECS G45T-M2

Особенностей у дизайна PCB нет: перед нами обычная конфигурация MicroATX платы. Причем у модели G45T-M2 в наличии все характерные признаки продукции ECS, а именно - металлическая нашлепка на южном мосте (вместо полноценного радиатора), совершенно неудобная защелка слота PEG, а также фирменный баклажанный цвет.

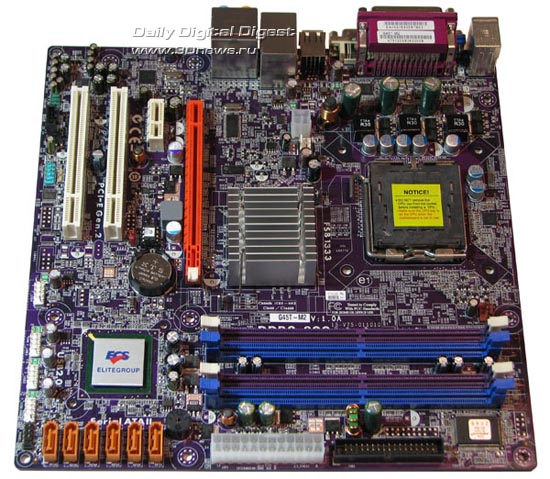

ECS G45T-M2, плата

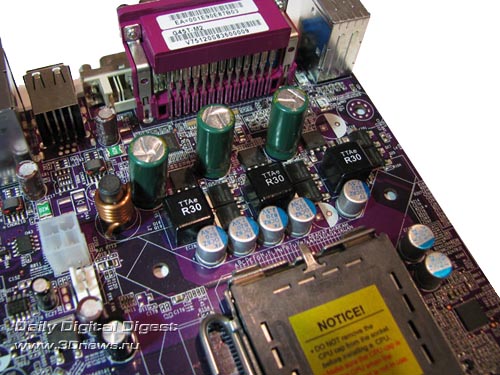

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN для соответствующего кулера.

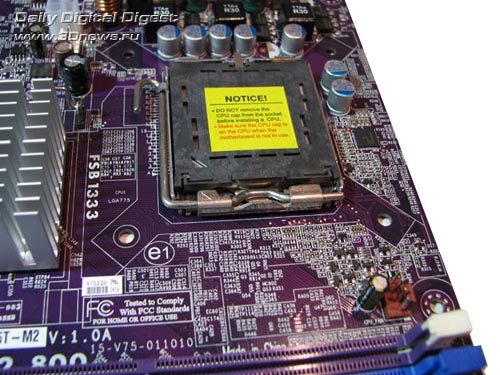

ECS G45T-M2, сокет

Кроме него на плате установлен еще один 4-контактный разъем - SYS_FAN, находящийся около дополнительного разъема питания. На северном мосту чипсета установлен радиатор средних размеров:

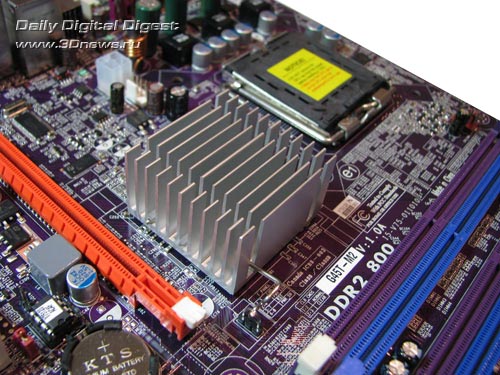

ECS G45T-M2, северный мост

Под северным мостом установлено четыре 240 контактных слота DIMM для модулей памяти DDR2. Они разбиты они на две группы по два слота. Первые два слота относятся к первому каналу контроллера, последние два - ко второму каналу.

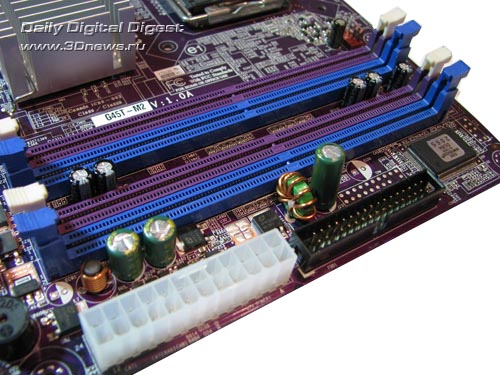

ECS G45T-M2, слоты памяти

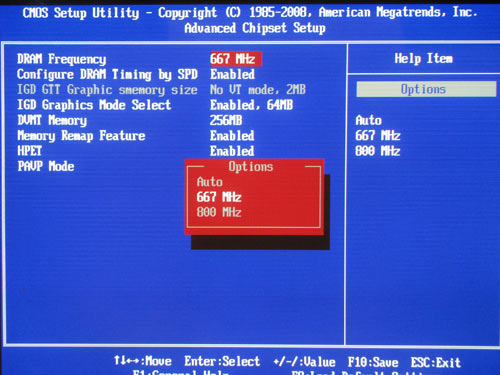

Отметим, что плата поддерживает память стандарта DDR2-667/800, а максимальный общий объем памяти равен 16 Гб.

Возможности расширения

На плате установлен один слот PCI Express x16, который предназначен для видеокарт.

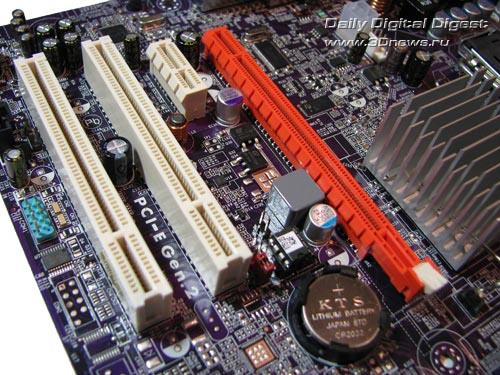

ECS G45T-M,2 слоты расширения

Кроме него на ECS G45T-M2 установлено еще два обычных PCI слота, а также слот PCI Express x1. Что касается южного моста, то на плате установлен чип ICH10. В результате плата поддерживает 6 портов SerialATA II, без поддержки RAID массивов.

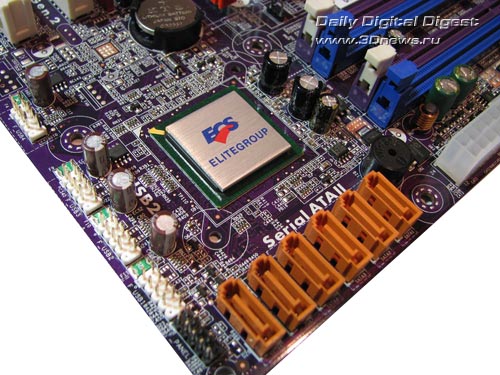

ECS G45T-M2, угол

Отсутствует поддержка ParallelATA, что разочарует владельцев старых приводов и жестких дисков IDE.

Далее - на плате установлено 12 портов USB2.0: 4 расположены на задней панели, а еще 8 подключаются при помощи планок (нет в комплекте). Плата ECS G45T-M2 имеет восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип RealTek ALC888VC. Теперь пара слов о сети: на плате установлен высокоскоростной сетевой контроллер RealTek 8111C (Gigabit Ethernet) подключенный к шине PCI Express (x1).

Задняя панель платы имеет следующую конфигурацию:

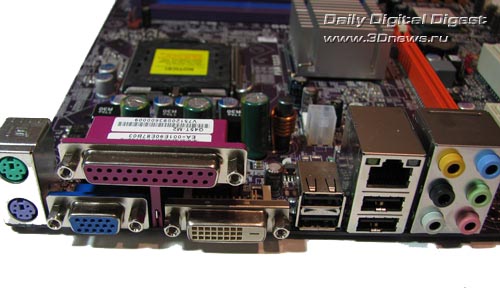

ECS G45T-M2, задняя панель

Инженеры ECS отказались от размещения COM-портов в пользу видеовыходов (VGA и DVI). Впрочем, один COM-порт все же поддерживается при помощи планки (нет в комплекте). Причем дизайн PCB предусматривает наличие второго COM-порта, но на нашей плате он не распаян.
