NVIDIA nForce4 SLI Roundup (13 плат) / Материнские платы

Сравнительное тестирование материнских плат на чипсете nVidia nForce4 SLI

Если рассмотреть рынок материнских плат конца 2005 года, то можно придти к выводу, что платы на чипсете nForce4 SLI являются наилучшей основой для сборки персонального компьютера. Во-первых цена на подобные платы снизилась с первоначальных 200$ до вполне разумных 100$ за платы начального уровня (low-end), и 150$ за плату middle-end уровня.

В результате платы на nForce4 SLI из high-end перешли в разряд middle-end сектора рынка, и сильно потеснили плат на nForce4 Ultra. Впрочем, вакуума в high-end секторе не образовалось: в настоящее время его постепенно занимают платы на чипсете nForce4 SLI x16, которые поддерживают два полноценных слота PCI Express x16.

Кстати, сильное снижение цен на Socket939 материнские платы может быть связано с последним подорожанием соответствующих процессоров. Тем самым производители пытаются скомпенсировать рост стоимости платформы в целом, и не допустить падение продаж (особенно в новогодний период).

Во-вторых, разница в цене между платами на чипсете SLI и Ultra не такая уж и большая, и даже если пользователь не планирует использовать SLI, поддержка этой функции не сильно ударит по карману.

Также стоит отметить, что по своим техническим характеристикам чипсет nVidia nForce4 (SLI) является наиболее мощным и "продвинутым". Для большей убедительности повторим описание чипсета.

Чипсет nVidia nForce4 (SLI)

Первоначально этот чипсет имел кодовое наименование CK8-04 (Pro) и впервые "засветился" на выставке Computex 2004 (конкретно на стенде Epox :).

Чипсет nForce4 был выпущен в трех модификациях:

nForce4

Это базовая версия чипсета, поддерживает только 800Мгерцовую шину HyperTransport, поддерживает 4 канала SerialATA с пропускной способностью 150Мбайтс. Кроме того, чипсет поддерживает шину PCI Express (20 каналов), встроенный гигабитный сетевой контроллер, 10(!) портов USB2.0 и усовершенствованную технологию nVidia Firewall 2.0.

Особо отметим, что инженеры компании nVidia внедрили в nForce4 два независимых контроллера SerialATA (каждый по два канала). Это позволило значительно расширить функциональные возможности по настройке и использованию RAID массивов. В частности, чипсет nForce4 Ultra поддерживает технологии RAID Morphing и Cross-Controller RAID.

Первая (RAID Morphing) значительно облегчает задачи конфигурирования RAID массивов. В частности пользователь имеет возможность добавлять "на лету" в RAID массив новые диски, а также изменять уровень RAID массива (например преобразовать массив из RAID 1 в RAID 0).

Вторая функция, как видно из названия (Cross-Controller RAID), позволяет объединять в RAID массивы как SerialATA, так и ParallelATA диски. Кстати, подобная функция была еще у чипсета nForce3 150 (он даже поддерживал 3 канала ParallelATA).

Еще одна интересная функция называется Disk Alert. Данная фича позволяет отслеживать корректность подключения жестких дисков, и при возникновении какой-либо проблемы сообщать о ней (например если один из дисков в RAID массиве плохо подключен, то Disk Alert не только сообщит об этом, но и выведет номер проблемного порта).

nForce4 Ultra

Версия Ultra отличается от базовой версии поддержкой 1000Мгерцовую шины HyperTransport, а также поддержкой технологии ActiveArmor (аппаратный брандмауэр). Кроме того пропускная способность SerialATA увеличена до 300Мбайтс (4 канала). Также чипсет поддерживает жесткие диски с технологией NCQ (Native Command Queuing, - оптимизированное исполнение запросов), а также функцию "hot swap" (или "горячая замена диска"). Фактически, nForce4 UltraSLI это первый чипсет, который поддерживает SerialATA II.

Еще одной особенностью версии nForce4 Ultra является поддержка утилиты nVidia nTune Performance Application. Эта программа предназначена для тонкой настройки системной платы, мониторинга, установке таймингов памяти, а также оверклокинга. Кстати, ранее она называлась nVidia System Utility, и предназначалась для материнских плат на чипсетах nForce2 и nForce3.

Есть даже встроенный бенчмарк, и функция автоматического тюнинга.

Присутствует также модуль системного мониторинга.

nForce4 SLI

И наконец самая мощная (и дорогая) модификация nForce4 SLIобладает способностью объединять две PCI Express x8 видеокарты. Иными словами, в отличии от "базовой" версии и версии Ultra, чипсет nForce4 SLI способен изменять конфигурацию каналов шины PCI Express. Для режима SLI подобная схема будет выглядеть так: 8-8-1-1-1-1 (два слота PCI Express x8 и четыре слота PCI Express x1). Тогда как все платы на nForce4 (Ultra) имеют жесткую конфигурацию 16-1-1-1-1.

Отметим, что чипсет nForce4 разработан не с "чистого листа", а основывается на чипсете nForce3 250Gb (Ultra). В результате он по-прежнему состоит из одного чипа (классический чипсет состоит из двух чипов: "северного" и "южного" моста). Поскольку контроллер памяти встроен непосредственно в процессор Athlon64, то для платформы AMD подобная схема чипсета является наиболее оптимальной.

Необходимо отметить, что новейший чипсет nForce4 SLI x16 отличается от обычного nForce4 SLI двухчиповой архитектурой. Появление второго чипа увеличило количество линий PCI Express с 20 до 38, и дало возможность разработчикам установить на плату два полноценных слота PCI Express x16. Во-первых это дает небольшой прирост производительности в тяжелых режимах 3D приложений. А во-вторых, это позволяет установить на плату две двухчиповых видеокарты (правда на сегодняшний день, подобные системы находятся на стадии инженерных образцов; также драйверы под такую связку еще достаточно "сырые").

Также отметим то, что визуально чипсет nForce4 довольно сильно отличается от nForce3. В частности изменился тип упаковки: чипсет nForce4 имеет упаковку FCBGA(flip-chip ball grid array),

тогда как nForce3 упакован в MBGA (ball grid array).

Итак, краткие характеристики чипсета nVidia nForce4 SLI:

Поддержка шины HyperTransport (1616; 1000Мгерц);
Поддержка шины PCI Express x16 (в SLI - два по 8 каналов);
Поддержка шины PCI Express x1 (4 канала);
Режимы IDE: ATA-3366100133 (2 канала);
Поддержка SerialATA II (4 канала);
Поддержка RAID массивов (уровни 0, 1 и 0+1) как для SerialATA, так и для ParallelATA;
Количество PCI Masters: 5;
Порты USB 2.0: 10;
Поддержка AC'97 2.3;
Gigabit Ethernet на выделенном канале;
Аппаратный Firewall.

Сравнительная таблица.

Наименование

Abit AN8 SLI Fatal1ty

Albatron K8SLI

Asus A8N-SLI Deluxe

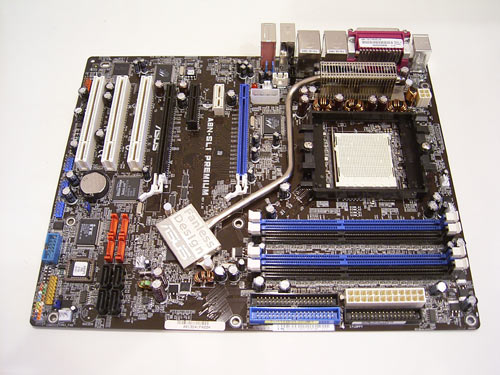

Asus A8N-SLI Premium

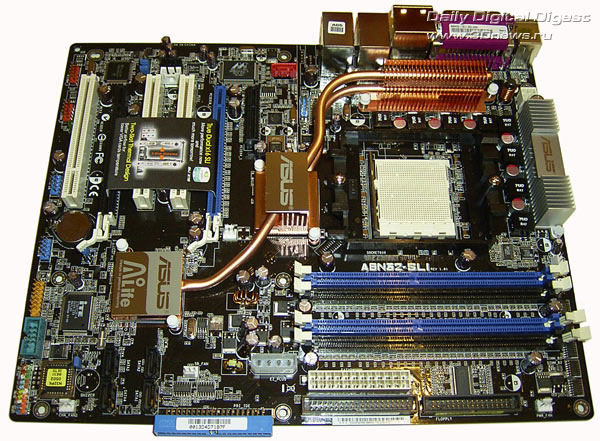

Asus A8N32-SLI Deluxe

Gigabyte K8NXP-SLI

Gigabyte K8N-SLI

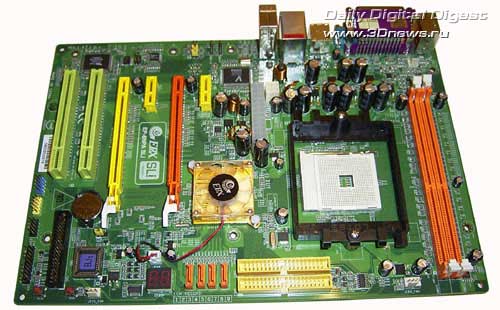

ECS KN1 SLI Extreme

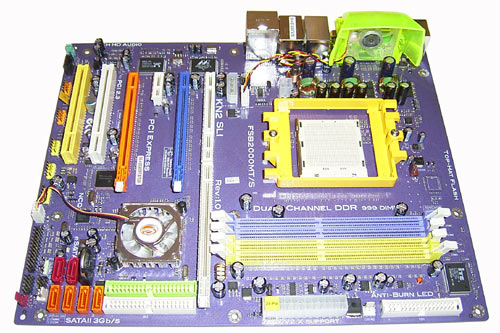

ECS KN2 SLI Extreme

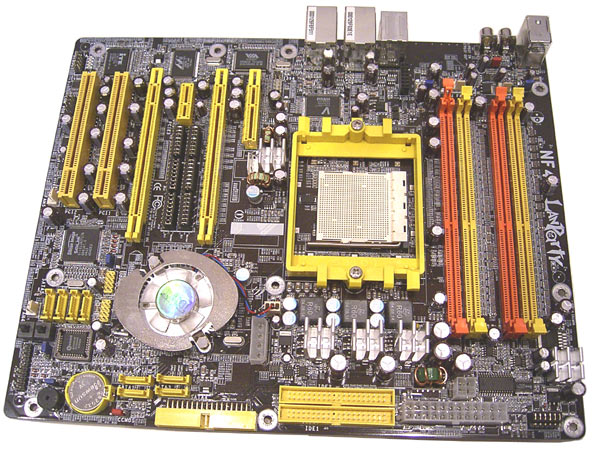

DFI nF4 SLI-DR

Epox 8NPA SLI

Foxconn NF4SK8AA

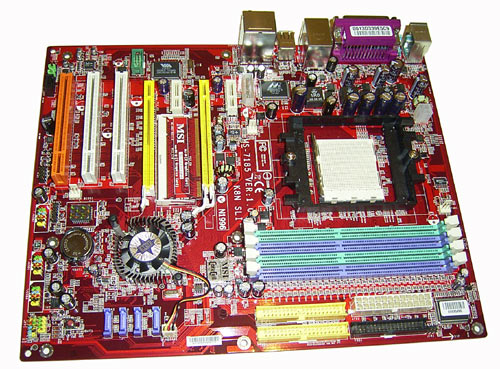

MSI K8N-SLI-F

Чипсет

nForce4 SLI

nForce4 SLI x16

nForce4 SLI

nForce4 SLI (x16)

nForce4 SLI

Сокет

Socket939

Socket754

Socket939

Кол-во слотов DIMM

Охлаждение чипсета (баллы)

активное (4+)

активное (5-)

активное (4)

пассивное (5)

оба (5+5+)

активное (4+)

пассивное (4+)

активное (4+)

активное (3)

активное (4+)

активное (5)

активное (3)

PCIE x16PCIE (>x1)PCIE x1PCI

222

223

21 (x4)13

21 (x4)3

222

213

212

21 (x4)12

222

213

223

Схема питания

4-фазная

3-фазная

8-фазная

36-фазная

3-х фазная

Кол-во конденсаторов

7 х 820 мкФ и 3 х 270 мкФ

6 х 3300 мкФ и 3 x 1500 мкФ, 6x1000мкФ

4 х 3300 мкФ и 5 х 1500 мкФ

4 х 1000 мкФ, 5 х 1500 мкФ

3 х 1000 мкФ, 6 х 821 мкФ

7 х 3300 мкФ, 5 х 1800 мкФ и 8 х 1000 мкФ

4 х 3300 мкФ, 5 х 1500 мкФ и 3 х 1000 мкФ

6 х 1800 мкФ, 3 х 1500 мкФ и 3 х 1000 мкФ

6 х 1800 мкФ, 3 х 1500 мкФ и 2 х 1000 мкФ

5 х 1500 мкФ и 7 х 560 мкФ

6 х 3300 мкФ и 3 х 1500 мкФ

5 х 3300 мкФ и 6 х 1500 мкФ

5 х 3300мкФ, 4 х 1500мкФ и 1 х 1800мкФ

Звук

ALC850 (доп. плата)

ALC655

ALC850

ALC850 (доп. плата)

ALC655

ALC850

Сеть (тип шины)

VITESSE 8201 (PHY)

Marvell 88E1111(PHY) + Marvell 88E8001 (PCI)

Marvell 88E1111(PHY) + Marvell 88E8053 (PCI Express x1)

VITESSE 8201 (PHY) + Marvell Yukon 88E8053 (PCI Express x1)

VITESSE 8201 (PHY)

Marvell 88E1111(PHY) + Realtek RTL8100C (PCI)

VITESSE 8201 (PHY) + Marvell Yukon 88E8001(PCI)

VITESSE 8201 (PHY)

Marvell 88E1111(PHY) + Marvell Yukon 88E8053 (PCI Express x1)

Marvell 88E1111(PHY)

Доп. RAID

Sil3114 (4 канала SATA)

Sil3132 (2 канала SATA-II)

Sil3114 (4 канала SATA)

Sil3132 (2 канала SATA-II)

Sil3114 (4 канала SATA)

Sil3132 (2 канала SATA-II)

Подключение дисков

4 канала SATA2 + 2 канала PATA

USB2.0 (встроенные дополнительные)

4 6

4 4

4 6

6 4

4 6

IEEE-1394 (встроенные дополнительные)

1 1

0 2

0 3 (IEEE1394b)

1 1

0 2

1 1

0 2

1 1

Размер

245мм x 305мм

194мм x 295мм

245мм x 305мм

220мм x 305мм

245мм x 305мм

BIOS

Award BIOS Phoenix

Vcore

от 1.5V до 1.85V (0.05V)

+5%, +10%, +15%

от 0.8V до 1.65V (0.0125V)

от 0.8V до 1.7625V (0.0125V)

от 0.8V до 1.75V (0.025-0.05V)

+0.375V (0.025V)

от 0.8V до 2.1V (0.002V)

от +0.15В до -0.2В (0.025В)

от 0.825V до 1.55V (0.025V) ; + 0.14V (0.02V)

от 0.825V до 1.75615 (0.002 - 0.003V)

Vmem

от 2.5V до 3.4V (0.05V)

от 2.7V до 3.0V (0.1V)

от 2.6V до 3.0V (0.05V)

от 2.6V до 3.2V (0.05V)

+0.2V (+0.1V)

от 2.55V до 3.11V (0.08V)

от 2.5V до 3.2V (0.05V); от 3.2V до 4.0V (0.1V)

от 2.5V до 3.2V (0.1V)

от 2.5V до 2.85V (0.05V)

Vdd

с 1.5V до 1.8V (0.05V)

с 1.5V до 1.8V (0.1V)

от 1.5V до 1.6V (0.1V)

+0.1V (раздельно на nb и sb)

+0.3V (0.1V)

от 1.5V до 1.8V (0.1V)

от 1.5V до 1.85V (0.05V)

Vht

с 1.2V до 1.35V (0.05V)

от 1.2В до 1.25В(0.05V)

+0.1V

+0.3V (0.1V)

с 1.2V до 1.35V (0.1V)

HTT (шаг)(удобство выбора)

200-410(1) (+)

200-450(1) (+)

200-400(1) (-)

200-400(1) (+)

200-400(1) (-)

200-456(1) (-)

200-400(1) (-)

200-456(1) (-)

200-450(1) (-)

200-300(1) (-)

190, 200-400 (-)

Реальный разгон (степпинг DH7-CG;DH8-D0)

394Мгц

412Мгц

360Мгц

385Мгц

340Мгц

300Мгц

320Мгц

255Мгц

236Мгц

420Мгц*

320Мгц

300Мгц

232Мгц

Динамический оверклокинг

AutoDrive

N.O.S.

D.O.T

Тайминги памяти (баллы)

Системный мониторинг (баллы; fan-control)

5+ (FanEQ) *

4+ (-)

5- (Q-Fan)

4- (SmartFAN)

3 (-)

5 (SmartFAN)

4+ (SmartFAN)

4 (Smart FAN)

Цена (price.ru 19/12/2005)

~200-225$

~123-130$

~150-160$

~175-185$

~160-170$

~95-100$

~125-130$

~175-185$

~100-105$

~133-140$

~100-105$

Комплектация (особенности)

4+ (mGuru Panel)

Кол-во FAN

6 *

3+1 (2pin)

Особенности

mGuru (+Panel), Dual OTES, 7seg. LED, доп. подсветка, звуковая платка

ABS

Поддержка AI Proactive, A.I. Booster

Поддержка WiFi-g,DualBIOS,U-DPS+, EasyTune5

Поддержка EasyTune5

TopHat Flash

TopHat Flash, слот SDGE

CMOS Reloaded, Memtest86+, кнопки Power и Reset, звуковая платка

POST Screen, POST Leds, кнопки Power и Reset

Чип CoreCell, Кнопка сброса CMOS, брекет D-LED

Наименование

Abit AN8 SLI Fatal1ty

Albatron K8SLI

Asus A8N-SLI Deluxe

Asus A8N-SLI Premium

Asus A8N32-SLI Deluxe

Gigabyte K8NXP-SLI

Gigabyte K8N-SLI

ECS KN1 SLI Extreme

ECS KN2 SLI Extreme

DFI nF4 SLI-DR

Epox 8NPA SLI

Foxconn NF4SK8AA

MSI K8N-SLI-F

В таблице я использовал символ * для обозначения какой-либо особенности или рекордного значения.

Abit AN8 SLI Fatal1ty

Сотрудничество компании Abit с известным прогеймером Fatal1ty (Джонатан Вендел; Johnathan Wendel) привело к появлению целой линейки продуктов с этой торговой маркой. Причем в техническом плане эти продукты имеют некоторые очень интересные особенности. В частности материнская плата AN8 SLI Fatal1ty отличается активной системой охлаждения OTES, дополнительным чипом mGuru, а также поддержкой панели mGuru Panel.

Основные характеристики платы - практически стандартные: кроме двух слотов PCI Express x16, на AN8 установлено два слота PCI Express x1 и два "обычных" PCI. Для подключения жестких дисков предусмотрено два ParallelATA разъема и 4 SerialATA II. Это полностью соответствует характеристикам чипсета. Тоже самое можно сказать и о 10 портах USB 2.0.

Далее - на плате установлен гигабитный сетевой контроллер VITESSE 8201 (PHY), контроллер Firewire - TSB43AB22A. Интересно решен вопрос со звуковой подсистемой - она вынесена на небольшую по размерам платку, на которой находятся аудиовыходы и кодек ALC850.

На задней панели платы установлено 4 порта USB 2.0, сетевой разъем RJ-45 и один порт Firewire. Остальные порты подключаются с помощью брекетов.

Комплектация платы выглядит несколько несбалансированной: 4 кабеля SerialATA и соответствующий переходник питания (один, с двумя разъемами), документация и аэродинамические ParallelATA шлейфы (уже ставшие практически стандартом). За сумму 200$ этот набор выглядел бы удручающе скудным, если бы не дополнительная 5" панель mGuru Panel, которая содержит два порта USB2.0, один порт Firewire, выход для наушников и вход для микрофона. Кроме того, отдельная кнопка предназначена для сброса настроек биоса. Причем она защищена от случайного нажатия специальной пластиковой крышкой.

Из дополнительных функций стоит отметить наличие семисегментного индикатора POST кодов, систему охлаждения модуля питания OTES и массу дополнительных светодиодов на обратной стороне платы:

И конечно же мы отметим дополнительный чип mGuru. Благодаря ему плата получила такие расширенные возможности как ведение профилей настроек биоса, контроль вращения вентиляторов, а также очень мощный раздел системного мониторинга.

Раздел настроек памяти содержит расширенный набор таймингов:

Теперь о функциях разгона. Соответствующий пункт меню биоса называется "OC Guru" (ранее назывался "SoftMenu").

Итак, плата Abit AN8 SLI Fatal1ty позволяет пользователю изменять частоту HTT от 200 до 410Мгц, повышать напряжения на процессоре - до 1.85В, на памяти до 3.4В, на чипсете до 1.8В и на шине HyperTransport до 1.35В. Что касается практического разгона, то тут плата показала очень высокие результаты - 394Мгц (с последней версией биоса).

Впрочем реализация функций разгона в исполнении Abit имеет весьма серьезные недостатки. В частности установка параметров приводящих к нестабильной работе приводит к запуску системы в безопасном режиме ("Safe mode"); т.е. на частоте HTT = 200Мгц. При этом плата забывает последнюю установленную пользователем частоту HTT. А при вторичной (подряд) нестабильной загрузке происходит полный(!) сброс все параметров разгона, включая множитель процессора, напряжения на памяти, CPU и прочее.

Предварительный вывод - если вы не являетесь поклонником известного прогеймера Fatal1ty, и соответственно не желаете переплачивать деньги за этот бренд, то имеет смысл поискать другую плату. Тем более, что на рынке появляются материнские платы на чипсете nForce4 SLI x16 (приблизительно в той же ценовой категории 200-250$).

Однако, если инженерам Abit удастся преодолеть трудности с разгоном, и будет выпущена новая версия биоса с лучшими результатами в это области, то плата по праву займет свое место в ряду лучших плат для компьютерных энтузиастов. А пока мы можем только констатировать, что Abit AN8 SLI Fatal1ty - крепкий "середнячек", и наличие таких особенностей как поддержка 5" панели mGuru Panel, чипа mGuru и дополнительной системы охлаждения OTES не может изменить это заключение.

Среди плюсов платы стоит отметить отличный внешний вид (благодаря массе дополнительных светодиодов), очень мощный раздел системного мониторинга. А среди минусов - средние возможности расширения и несбалансированную комплектацию.

Плюсы:

Отличная стабильность и производительность;
Отличная совместимость с модулями памяти;
Поддержка технологии SLI (2 слота PCI Express x8x16);
Встроенный 8-и канальный звук и гигабитный сетевой контроллер;
Поддержка интерфейса USB2.0 (10 портов) и IEEE-1394 (2 порта);
Широкий набор фирменных технологий Abit (SoftMenu, FlashMenu, BlackBox и т.д.);
Дополнительный чип mGuru (FanEQ, профили биоса, OC Guru, и т.д.);
Поддержка mGuru Panel (есть в коробке);
Встроенный семисегментный индикатор.
Система охлаждения OTES

Минусы:

Несбалансированная комплектация;
Недоработки в области разгона.

Особенности платы:

Мощные функции разгона и прекрасные результаты;
Оригинальная подсветка платы;
Отдельная звуковая плата

Подробный обзор платы Abit AN8 SLI Fatal1ty

Albatron K8SLI

Перед нами самая бедная плата из всех продуктов на чипсете nForce4 SLI. На ней отсутствуют дополнительные контроллеры; комплектация платы - минимальная, и даже встроенный звук - 6и канальный (вместо стандартного 8-и канального). Кроме того, с совершенно непонятной целью количество портов USB2.0 уменьшено с 10 до 8. И при этом цена платы находится в районе 120$, что гораздо дороже таких плат как MSI K8N-SLI-F и Gigabyte K8N-SLI (они стоят около 100$)! Иными словами, читатель может спокойно открывать следующую страницу этого обзора.

Дизайн платы очень прост, компактен, и вместе с тем весьма оригинальный: процессорный сокет развернут на 90градусов, слоты DIMM расположены на правом краю платы.

Перечислим возможности расширения: два слота PCI Express x16, два слота PCI Express x1 и два обычных слота PCI. Кроме того, плата имеет гигабитный сетевой контроллер (PHY), встроенный 6и канальный звук на основе кодека ALC655, 4 канала SerialATA II и 8 портов USB2.0.

Задняя панель имеет практически стандартную конфигурацию, за исключением порта COM1.

Есть у платы пара особенностей. Во первых очень интересная система для восстановления прошивки биоса Albatron Bios Security. Оживление платы происходит следующим образом - на нее устанавливается специальный модуль, на котором есть резервная микросхема биоса.

Вторая особенность - плата показала один из самых высоких результатов в области разгона. Стабильная частота HTT была равна 412Мгц! При этом функции разгона весьма грубые: изменение частоты HTT в пределах от 200 до 450Мгц, увеличение напряжения на процессоре на 5, 10 и 15%, на памяти до 3.0V и на чипсете до 1.8V.

Разгон оперативной памяти на плате Albatron K8SLI практически невозможен: стабильная частота работы находится в районе 200Мгц (что соответствует DDR400).

Системный мониторинг не впечатлил обилием функций, но зато позволяет снимать прямые данные о температуре ядра процессора.

Что касается комплектации, то она чересчур скупая. За 120$ можно было бы увеличить количество кабелей и брекетов.

Предварительный вывод: плюс у платы Albatron K8SLI только один - результаты разгона. Все остальное - один большой и жирный минус.

Плюсы:

Отличная стабильность и производительность;
Поддержка технологии SLI (2 слота PCI Express x8x16);
Поддержка SerialATA II (4 канала; RAID);
Встроенный гигабитный сетевой контроллер.
Технология ABS

Минусы:

Высокая цена;
Минимальная комплектация;
Очень скудные возможности расширения;
Слабая совместимость с модулями памяти.

Особенности платы:

Грубые инструменты разгона, но прекрасные результаты.

Подробный обзор платы Albatron K8SLI

Asus A8N-SLI Deluxe

Перед нами одна из плат среднего ценового диапазона, которая, со временем, станет более доступная (в момент появления в продаже платы A8N32 на nForce4 SLI x16). Плата отличается очень хорошей комплектацией, которая включает полный набор кабелей, шлейфов и переходников. Кроме того, в комплект платы входит специальный брекет позволяющий вывести на заднюю панель корпуса пару портов SerialATA.

По возможностям расширения, плата Asus A8N-SLI Deluxe является одним из лидеров: два гигабитных сетевых контроллера, два порта Firewire, дополнительный 4х канальный SerialATA контроллер.

Остальные параметры близки к стандарту: 10 портов USB2.0, 8и канальный звук, два слота PCI Express x16, два слота PCI Express x1 и три слота PCI.

Особенностью платы является отсутствие на задней панели COM портов (A8N-SLI Deluxe поддерживает только один порт - через брекет).

По функциональным характеристикам плата также не имеет слабых мест. В частности плата может похвастаться прекрасной совместимостью с оперативной памятью (хотя список доступных таймингов невелик).

Системный мониторинг стандартный для плат производства Asus (с поддержкой функции Q-Fan)

Возможности разгона также не имеют каких-либо недостатков:

Плата Asus A8N-SLI Deluxe позволяет изменять частоту HTT от 200 до 400Мгц, повышать напряжения на процессоре - до 1.65V, на памяти до 3.0V. Несмотря на средние диапазоны изменения напряжений и отсутствие функций повышения напряжения на чипсете и шине HT, плата продемонстрировала стабильную работу на частоте HTT=360Мгц.

Также, учитывая повышенную нагрузку (в режиме разгона) на модуль питания, инженеры Asus оснастили последний алюминиевым радиатором:

Цена на плату довольно высока, но не сильно отличается от цен на конкурирующие продукты. А желающим сэкономить, компания предлагает урезанные версии платы: Asus A8N-SLI и A8N-SLI SE которые отличаются набором дополнительных контроллеров и комплектацией.

Плюсы:

Высокая стабильность и хороший уровень производительности;
Поддержка технологии SLI (2 слота PCI Express x8x16);
Поддержка SerialATA (4 канала SATA II; 4 канала SATA I; RAID);
Встроенный 8-и канальный звук и 2 гигабитных сетевых контроллера;
Поддержка интерфейса USB2.0 (10 портов) и IEEE-1394 (2 порта);
Набор фирменных технологий Asus: (PC Probe, POST Reporter, CrashFree BIOS 2, MyLogo2 и проч);
Дополнительный набор технологий AI Proactive (NOS, AI Net 2,).

Минусы:

Включенная по умолчания функция PEG Link Mode приводит к нестабильной работе

Особенности платы:

Мощные функции разгона и хорошие результаты.

Подробный обзор платы Asus A8N-SLI Deluxe

Asus A8N-SLI Premium

Модель Asus A8N-SLI Premium появилась значительно позже платы Deluxe. Она основана несколько измененном дизайне PCB, и позиционируется как продукт более высокого уровня. В конструкции платы использована полностью бесшумная система охлаждения чипсета и модуля питания. Также расширены функциональные возможности платы, за счет установки одного слота PCI Express x4. Еще одно важное достоинство модели Premium заключается в программном способе переключения SLI режимов.

Возможности расширения у платы, за исключением слота PCI Express x4, полностью соответствуют возможностям модели Deluxe. Тем не менее перечислим их: два гигабитных сетевых контроллера, два порта Firewire, дополнительный 4х канальный SerialATA контроллер,10 портов USB2.0, 8и канальный звук, два слота PCI Express x16, один слот PCI Express x1 и три слота PCI.

Специально остановимся на функции программного переключения SLI-режимов. Это позволяет не переключать неудобный SLI-терминатор, который присутствует на всех SLI платах первого поколения.

Конструкция задней панели полностью соответствует модели Deluxe. В частности, полностью отсутствуют порты COM (поддерживается только один - через брекет).

На плате Asus A8N-SLI Premium внедрено большое количество фирменных функций и технологий, таких как: Q-Fan, MyLogo 2, EZ-Flash, CrashFree BIOS 2, MultiLanguages BIOS, PostReporter, C.P.R, AI Net и AI Audio,. Подробно мы о них уже рассказывали - есть смысл остановится только на CrashFree BIOS 2. Вторая версия этой функции позволяет восстановить испорченный биос не только с дискеты, но и с CD диска.

Что касается биоса платы A8N-SLI Premium, то он основан на версии Award Bios Phoenix.

Набор настроек памяти, по сравнению с платой Deluxe, более широкий. А раздел системного мониторинга остался без изменений:

Что касается функций разгона, то они довольно мощные.

Итак, пользователь может изменить частоту HTT в пределах от 200 до 400Мгц, поднять напряжение на процессоре до 1.65В, на памяти до 3.0В. Первые две функции полностью аналогичны функциям платы Deluxe. Но у модели Premium появилось две новых функции: изменение напряжения на чипсете до 1.6В, и на шине HT до 1.25В. При практическом разгоне нам удалось добиться стабильной работы при частоте HTT = 385Мгц.

Приведем пару фотографий бесшумной системы охлаждения чипсета и модуля питания:

Тепло от чипсета передается на основной радиатор (на модуле питания) при помощи тепловой трубки.

На мой взгляд разница в цене между платами Deluxe и Premium (на момент тестирования составляет 25-30$) вполне оправданна. Другое дело, что покупатель сам должен решить нужны ли ему те функции, которые реализованы в модели Premium.

Плюсы:

Отличная стабильность и производительность;
Поддержка технологии SLI (2 слота PCI Express x8x16);
Поддержка SerialATA (4 канала SATA II; 4 канала SATA I; RAID);
Встроенный 8-и канальный звук и 2 гигабитных сетевых контроллера;
Поддержка интерфейса USB2.0 (10 портов) и IEEE-1394 (2 порта);
Широкий набор фирменных технологий Asus (PC Probe, POST Reporter, CrashFree BIOS 2, MyLogo2 и проч);
Дополнительный набор технологий AI Proactive (NOS, AI Net 2, A.I. Booster);
Слот PCI Express x4;
Пассивная система охлаждения чипсета;
Программный способ переключения SLI режимов.

Минусы:

Включенная по умолчания функция PEG Link Mode завышает частоты видеокарты

Особенности платы:

Мощные функции разгона и очень хорошие результаты.

Подробный обзор платы Asus A8N-SLI Premium

Asus A8N32-SLI Deluxe

Плата Asus A8N32-SLI Deluxe стоит в ряду SLI плат особняком, поскольку она является первым продуктом на чипсете nForce4 SLI x16. Единственное отличие этого чипсета, от привычного nForce4 SLI заключается в полноценной поддержке двух слотов PCI Express x16 (за счет установки на плату второго чипа общее количество линий PCI Express возросло до 38).

По остальным техническим характеристикам чипсет ничем не отличается от nForce4 SLI. А сама плата A8N32-SLI Deluxe выглядит более престижно за счет установки массивной системы охлаждения на основе тепловых трубок:

По возможностям расширения плата не хуже модели A8N-SLI Premium. Она поддерживает два высокоскоростных сетевых контроллера, имеет дополнительный SerialATA IIRAID контроллер Sil3132, 2 порта Firewire, 10 портов USB2.0 и 8 канальный встроенный звук.

Также на плате установлены два слота PCI Express x16, 3 слота PCI и один PCI Express x4.

Отдельно отметим, что в комплектация платы несколько беднее, чем комплектация A8N-SLI Premium. Однако в ее состав входит дополнительный вентилятор для модуля питания.

Особенность задней панели заключается в том, что на нее выведен один порт SerialATA II. Как и на платах серии A8N-SLI, на задней панели отсутствуют COM порты (один порт реализован при помощи брекета).

В функциональном отношении плата довольно мощная. Особенно это касается настроек таймингов памяти, количество которых очень велико:

Настройки системного мониторинга стандартные:

То же самое можно сказать о функциях разгона.

В частности плата позволяет изменять частоту HTT в пределах от 200 до 400Мгц (в отличии от A8N-SLI, плата позволяет ввести сразу необходимое значение частоты), увеличивать напряжение на процессоре до 1.7625V, на памяти на 3.2V, а также увеличить напряжение на шине HT на +0.1В. Кроме того, пользователь может увеличить напряжение на чипсете (раздельно на северный и южный мост) на 0.1В. Практическом разгоне плата показала вполне приличные результаты - стабильная работа при HTT=340Мгц. Наверняка следующие версии биосов позволят поднять результаты разгона до уровня плат A8N-SLI Deluxe и Premium.

В заключении приведем пару фотографий главной особенности платы - пассивной системы охлаждения чипсета и модуля питания.

С установленным дополнительным вентилятором:

Предварительный вывод: как и любая новинка, плата A8N32-SLI Deluxe отличается довольно высокой ценой (а также за счет дороговизны чипсета и наценки за бренд Asus). Кроме того, прирост производительности от использования двух слотов PCI Express x16 (с реальным количеством линий = 16) довольно незначителен. Одним словом, привлекательность этого продукта напрямую зависит от финансового состояния покупателя, и его стремления к передовым технологиям. Обычным же пользователям я бы посоветовал подождать пару месяцев, когда появится большее количество предложений SLI x16 по более разумным ценам.

Плюсы:

Отличная стабильность и производительность;
Отличная совместимость с модулями оперативной памяти;
Поддержка технологии SLI (2 слота PCI Express x16);
Поддержка SerialATA II (6 каналов; 2х RAID);
Два гигабитных сетевых контроллера;
Поддержка интерфейса USB2.0 (10 портов) и Firewire (2 порта);
Набор фирменных технологий Asus: PC Probe, POST Reporter, CrashFree BIOS 2, MyLogo2, Q-FAN 2 и проч;
Дополнительный набор технологий AI Proactive: AI Overclocking, AI NOS, AI Net 2;
Слот PCI Express x4;
Великолепная система охлаждения платы (доступен пассивный и активный режим);
Шесть разъемов для подключения вентиляторов.

Минусы:

Неудобное расположение перемычки для сброса настроек биоса.

Особенности платы:

Хороший потенциал в области разгона, и приличные результаты (HTT=340Мгц).

Подробный обзор платы A8N32-SLI Deluxe

Gigabyte K8NXP-SLI

Перед нами еще одна high-end плата ведущего производителя, на этот раз компании Gigabyte. Она отличается широкими возможностями расширения и богатой комплектацией, которая включает модуль беспроводной связи WiFi.

Сначала перечислим возможности расширения: плата поддерживает 10 портов USB 2.0, 4 канала SerialATA II, 4 канала SerialATA, два гигабитных сетевых контроллера и 8и канальный встроенный звук (качестве кодека используется чип ALC850). Кроме того на плате установлено два дополнительных контроллера для поддержки последовательной шины Firewire-800 (3 порта).

Остальные характеристики платы вполне заурядные: два слота PCI Express x16, два слота PCI Express x1 и два обычных слота PCI.

Задняя панель имеет практически стандартную конфигурацию, за исключением порта COM1, на месте которого расположены вход и выход SP-DIF.

Биос платы Gigabyte K8NXP-SLI основан на версии Award BIOS Phoenix.

Каких-либо особых проблем с совместимостью с модулями памяти мы не обнаружили. Что касается системного мониторинга, то плата умеет отслеживать текущую температуру процессора, а также скорости вращения трех вентиляторов. Кроме того, скорость процессорного кулера может быть привязана к температуре CPU, с помощью функции Smart FAN.

Теперь перечислим функции разгона: изменение частоты HTT в пределах от 200 до 400Мгц, увеличение напряжения на процессоре до 1.75V, на памяти на +0.2В, на шине HT на +0.3В и на чипсете на +0.3В. Результаты реального разгона оказались средние: HTT = 300Мгц.

Отметим интересную особенность платы, которая заключается в дополнительном модуле питания (DPS):

Также стоит отметить поддержку технологии DualBIOS:

Итак, предварительный вывод: плата Gigabyte K8NXP-SLI является классическим high-end продуктом без серьезных недостатков, но и без каких-либо выдающихся свойств.

Плюсы:

Отличная стабильность и производительность;
Поддержка технологии SLI (2 слота PCI Express x8x16);
Поддержка SerialATA (4 канала SATA II; 4 канала SATA I; RAID);
Встроенный 8-и канальный звук и 2 гигабитных сетевых контроллера;
Поддержка интерфейса USB2.0 (10 портов) и IEEE-1394b (3 порта);
Набор фирменных технологий Gigabyte: (DualBIOS, Smart FAN, @BIOS, FaceWizard);
Богатая комплектация (включая WiFi модуль).

Минусы:

Нет

Особенности платы:

Мощные функции разгона и хорошие результаты;
Технология DPS (Dual Power System).

Подробный обзор платы Gigabyte K8NXP-SLI

Gigabyte K8N-SLI

Эта плата имеет тот же дизайн PCB, что и модель K8NXP-SLI. Однако все дополнительные контроллеры не установлены с целью максимального удешевления продукта.

Про специфику дизайна (с точки зрения сборщика) мы говорить не будем, т.к. все в точно совпадает с особенностями дизайна модели Gigabyte K8NXP-SLI (см. предыдущую страницу). Впрочем, отметим некоторые различия. В частности для охлаждения чипсета используется пассивный радиатор:

При этом, количество разъемов для вентиляторов не уменьшилось: на плате установлено 3 трехпиновых разъема и один двухпиновый. Осталось неизменным количество слотов DIMM (их 4), а также схема установки модулей в двухканальный режим.

Количество слотов для карт расширения не изменилось. На плате установлено 2 слота PCI Express x1, 2 слота PCI и два слота PCI Express x16 (между которыми расположен SLI-терминатор).

Что касается возможностей расширения, то они полностью соответствуют характеристикам чипсета nForce4 SLI. Т.е. плата поддерживает 4 канала SerialATA II, 10 портов USB2.0 (4 встроенных + 6 дополнительных; в комплекте один брекет с двумя портами).

На плате установлен один гигабитный контроллер - VITESSE 8201 (PHY):

А также звуковой кодек ALC850 для 8канальной звуковой системы.

Дизайн задней панели имеет практически стандартную конфигурацию, за исключением порта COM1, на месте которого расположены вход и выход SP-DIF.

Биос платы Gigabyte K8N-SLI основан на версии Award BIOS Phoenix.

Результаты реального разгона оказались чуть выше средних: HTT = 320Мгц.

Тут же отметим, что плата завышает на 1Мгц штатную частоту HTT (как и большинство других плат):

В отличии от платы Gigabyte K8NXP-SLI, на K8N-SLI отсутствует поддержка дополнительного модуля питания (DPS):

Пользователю от этого не жарко и не холодно. А вот отсутствие поддержки технологии DualBIOS является неприятной новостью, т.е. единственная микросхема биоса впаяна на плату (а модуля восстановления биоса, как у платы ECS у продукта Gigabyte нет):

Предварительный вывод: плата Gigabyte K8N-SLI является классическим бюджетным продуктом, без особых недостатков, со стандартными возможностями расширения, стандартной комплектацией, низкой ценой и очень хорошими функциями для разгона (что подтверждают практические эксперименты).

Плюсы:

Высокая стабильность и хороший уровень производительности;
Поддержка технологии SLI (2 слота PCI Express x8x16);
Поддержка SerialATA IIRAID (4 канала);
Встроенный 8-и канальный звук и гигабитный сетевой контроллер;
Поддержка интерфейса USB2.0 (10 портов);
Набор фирменных технологий Gigabyte: Smart FAN, @BIOS, FaceWizard;
Низкая цена.

Минусы:

Нет

Особенности:

Мощные функции разгона и хорошие практические результаты.

ECS KN1 SLI Extreme

Компания Elitegroup представила довольно интересную плату с привлекательным соотношением "ценакачество". Впрочем, под качеством мы подразумеваем прежде всего широкие возможности расширения и набор фирменных технологий. Качество изготовления, в прямом смысле этого слова, особых нареканий не вызывает. Более того, компания ECS увеличила гарантийный срок на свои материнские платы до 3 лет (подобные условия уже встречаются в некоторых магазинах).

На плате установлено два слота PCI Express x16, один слот PCI Express x1 и три слота PCI. Один из слотов PCI желтый - это PCI Extreme, который предназначен для карт расширения с повышенными требованиями к качеству сигналов.

Остальные возможности расширения: десять портов USB2.0, два порта Firewire, встроенный 8и канальный звук и гигабитный сетевой контроллер. Кроме того плата имеет второй сетевой контроллер 10100Мбит Ethernet, а также дополнительный SerialATA II контроллер (итого плата поддерживает 6 каналов SerialATA II).

Особенность задней панели заключается в том, что на нее выведено сопло охлаждающего устройства, а вместо второго COM порта расположены оптический и коаксиальный SP-DIF выход.

Биос платы не поражает воображение богатством настроек - есть только самое необходимое.

Системный мониторинг достаточно мощный в информационном отношении. Но в функциональном слаб: отсутствует функция привязки скорости вращения кулера к тем-ре процессора.

Что касается возможностей разгона, то тут плата показала слабые результаты (HTT=255Мгц).

Перечислим функций разгона: изменение частоты HTT в пределах от 200 до 400Мгц, увеличение напряжения на процессоре на +0.375В, на памяти до 3.11V.

Пара слов о комплектации, в которой полно различных интересных элементов. Например модуль TopHat Flash для восстановления прошивки биоса, брекет с портом SerialATA, 3" панель (позволяет вывести на переднюю панель брекет с двумя портами USB2.0 и 2 портами Firewire).

После тестирования этой платы у меня сложилось двойственное впечатление. С одной стороны плата не имеет существенных недостатков, и может на равных конкурировать с другими middle-end платами. Но с другой стороны, сам имидж компании ECS как производителя бюджетных систем несколько снижает привлекательность платы ECS KN1 SLI Extreme.

Плюсы:

Отличная стабильность и производительность;
Поддержка технологии SLI (2 слота PCI Express x8x16);
Поддержка SerialATA (4 канала SATA II; 2 канала SATA II; RAID);
Встроенный 8-и канальный звук и сетевых контроллера (один из которых - гигабитный);
Поддержка интерфейса USB2.0 (10 портов) и IEEE-1394 (2 порта);
Богатая комплектация;
Отличный внешний вид;
Поддержка технологии TopHat-Flash;
Дополнительная система охлаждения модуля питания;
Программный способ переключения SLI режимов.

Минусы:

Нет.

Особенности платы:

Средние функции разгона и слабые результаты.

Подробный обзор платы ECS KN1 SLI Extreme

ECS KN2 SLI Extreme

Главной особенностью платы ECS KN2 SLI Extreme является громадный слот расширения SDGE, в который устанавливается специальная карта с северным мостом nForce4 SLI x16. А непосредственно на материнской плате установлен обычный чипсет nForce4 SLI. Как оказалось, плата может работать только с установленной картой расширения DUO-N (в слоте SDGE). И тем самым можно сделать вывод, что данный продукт ECS в принципе не отличается от других плат на чипсете nForce4 SLI x16.

Кроме этого на плате установлено два слота PCI Express x16, один слот PCI Express x1 и два обычных слота PCI (один из них называется PCI Extreme, и предназначен для карт расширения с повышенными требованиями к качеству сигналов).

Перечислим возможности расширения: десять портов USB2.0, два порта Firewire, встроенный 8и канальный звук и гигабитный сетевой контроллер. Кроме того плата имеет второй сетевой контроллер 10100Мбит Ethernet, а также дополнительный SerialATA II контроллер (итого плата поддерживает 6 каналов SerialATA II).

Биос платы имеет стандартный набор настроек.

Что касается возможностей разгона, то тут плата показала очень слабые результаты (HTT=236Мгц).

В заключении приведем фотографии слота SDGE и карты расширения DUO-N:

Плюсы:

Отличная стабильность и производительность;
Поддержка технологии SLI (2 слота PCI Express x16);
Поддержка SerialATA II (6 каналов SATA II; 2 x RAID);
Встроенный 8-и канальный звук и 2 сетевых контроллера (один из которых - гигабитный);
Поддержка интерфейса USB2.0 (10 портов) и IEEE-1394 (2 порта);
Богатая комплектация;
Отличный внешний вид;
Поддержка технологии TopHat-Flash;
Дополнительная система охлаждения модуля питания.

Минусы:

Нет.

Особенности платы:

Слот расширения SDGE;
Средние функции разгона и очень слабые результаты.

Подробный обзор платы ECS KN2 SLI Extreme

DFI nF4 SLI-DR

Перед нами, пожалуй, самая интересная плата из всех продуктов на чипсете nForce4 SLI. Это nF4 SLI-DR, которая отличается от остальных плат практически в каждом компоненте.

Во-первых весьма оригинальный дизайн PCB: повернутый на 90 градусов процессорный сокет, расположенные в правой части слоты памяти и модуль питания, который установлен в нижней части платы. Причем на силовых элементах модуля есть небольшие алюминиевые радиаторы.

Еще одна особенность дизайна - вместо привычного SLI-терминатора, на плате DFI установлено несколько массивов перемычек, которые переключаются при помощи специального инструмента (есть в комплекте). Перемычки установлены между двух слотов PCI Express x16. Также на плате установлено 2 слота PCI, один слот PCI-E x1 и слот PCI-E x4.

Остальные возможности расширения: 4 канала SerialATA II, 4 канала SerialATA (при помощи дополнительного контроллера), два гигабитных сетевых контроллера, 2 порта Firewire, 10 портов USB2.0 и 8 канальный встроенный звук. Причем последний расположен на отдельной платке (еще одна особенность дизайна), как на плате AN8 SLI Fatal1ty.

Из-за подобной реализации встроенного звука, задняя панель платы выглядит следующим образом:

Еще одна особенность платы - на ней установлены две кнопки для включения (Power) и сброса (Reset):

Биос платы основан на версии Award BIOS Phoenix.

Настройки памяти самые мощные из всех представленных плат! Раздел системного мониторинга такой же мощный, но по своим функциональным особенностям уступает плате AN8 SLI Fatal1ty (в этом компоненте модель Abit - абсолютный чемпион).

А вот в области разгона чемпионом является плата DFI. Соответствующие функции очень мощные: изменение частоты HTT в пределах от 100 до 456Мгц, возможность поднять напряжение на процессоре от 0.8В до 2.1В (с очень маленьким шагом), на памяти от 2.5В до 4.0В (!), на чипсете напряжение можно поднять до 1.8В, а на шине HT до 1.35В.

На практике плата показала стабильную работу на частоте HTT = 420Мгц. И тем самым стала вторым членом "клуба 400 мегагерц". Кстати, довольно много владельцев подобных плат с гордостью рапортовали о достижении частот 440Мгц и выше.

Также отметим великолепную совместимость с различными модулями оперативной памяти, а также встроенный в биос тест памяти - Memtest86.

Также плата имеет еще несколько интересных функций, но перечислять их мы не будем (а посоветуем прочитать полный обзор платы DFI nF4 SLI-DR).

Комплектация платы также заслуживает отдельного перечисления. Кроме стандартных компонент, в нее входят панель FrontX (дополнительный порт Firewire, диагностические светодиоды, SP-DIF Out, коннектор SerialATA), а также сумка для переноски системного блока - PCTransport.

Предварительный вывод: при розничной стоимости в 170-180$ плата DFI nF4 SLI-DR становится основным кандидатом для системы оверклокера или компьютерного энтузиаста.

Плюсы:

Отличная стабильность и производительность;
Отличная совместимость с модулями памяти;
Поддержка технологии SLI (2 слота PCI Express x8x16);
Наличие слота PCI Express x4;
Поддержка SerialATA (4 канала SATA II; 4 канала SATA I; RAID);
Встроенный 8-и канальный звук и 2 гигабитных сетевых контроллера;
Поддержка интерфейса USB2.0 (10 портов) и IEEE-1394 (2 порта);
Набор фирменных технологий DFI: CMOS Reloaded;
Богатая комплектация (PC Transport, FrontX, набор стяжек, аэродинамические шлейфы,);
Кнопки Power и Reset на плате;
Встроенная утилита Memtest86+.

Минусы:

В комплектации не хватает брекетов с доп. портами USB2.0 и COM.

Особенности платы:

Мощные функции разгона и прекрасные результаты;
Окраска плата (светится в ультрафиолете);
Нестандартный дизайн PCB;
Дополнительный разъем питания типа FDD.

Подробный обзор платы DFI nF4 SLI-DR

Epox 8NPA SLI

Эта плата отличается от остальных процессорным сокетом: на 8NPA SLI установлен Socket754, который предназначен для процессоров SempronAthlon64 с одноканальным контроллером памяти. В целом данная материнская плата предназначена для бюджетных систем, а также для тех пользователей, которые желают повысить производительность системы не меняя процессор.

Дизайн платы в многом напоминает дизайн DFI nF4 SLI-DR: повернутый на 90 градусов процессорный сокет, и расположение слотов DIMM в правой части платы. Причем, количество слотов сокращено с 4 до 2 (что вполне достаточно для одноканального контроллера памяти).

Плата имеет на борту два слота PCI Express x16, два слота PCI Express x1 и два "обычных" PCI слота.

Остальные возможности расширения: 4 канала SerialATA II, гигабитный сетевой контроллер и 6 канальный встроенный звук(ALC655).

Также плата поддерживает 10 портов USB2.0.

Особенности платы заключаются в наличии семисегментного индикатора POST-кодов, кнопок Power и Reset,

а также очень удобной функции вывода информации системного мониторинга на POST-экран.

Биос платы ориентирован на компьютерных энтузиастов, и предоставляет расширенный набор настроек.

Это касается параметров регулирующих работу памяти, функции системного мониторинга и прочее.

Что касается функций разгона, то частота HTT изменяется в пределах от 200 до 450Мгц, напряжение на процессоре можно увеличить на +0.15В (или уменьшить на -0.2В) с шагом 0.025В; также можно увеличить напряжение на памяти до 3.2В и на чипсете до 1.8В.

При практических экспериментах плата показала довольно высокие результаты: стабильная частота HTT = 320Мгц.

Вывод: из-за другого типа процессорного сокета, плата Epox 8NPA SLI не участвует в прямой конкуренции с платами на nForce4 SLI Socket939. Однако мы обязаны поставить в известность пользователя о наличии такого продукта, который является весьма неплохим решением для недорогого апгрейда.

Плюсы:

Отличная стабильность и производительность;
Поддержка технологии SLI (2 слота PCI Express x8x16);
Поддержка SerialATA II (4 канала SATA II; RAID);
Встроенный гигабитный сетевой контроллер;
Поддержка интерфейса USB2.0 (10 портов);
Набор фирменных технологий Epox: (Epox ThunderProbe, кнопки, POST-screen и POST Leds, проч).

Минусы:

Незначительные недоработки биоса;
6-и канальный звук.

Особенности платы:

Хороший потенциал в области разгона, и хорошие результаты (HTT=320Мгц).

Подробный обзор платы Epox 8NPA SLI

Foxconn NF4SK8AA

Очередная плата на чипсете nForce4 SLI произведена компанией Foxconn. Это модель NF4SK8AA, которая встречается в продаже в двух вариантах: более дешевая NF4SK8AA-8KRS и более мощная и дорогая NF4SK8AA-8EKRS (именно она участвует в сегодняшнем тесте).

Дизайн платы практически стандартный: два слота PCI Express x16, один слот PCI Express x1 и три "обычных" PCI слота. Между слотами PCI-E для видеокарт расположен SLI-терминатор.

Остальные возможности расширения: 4 канала SerialATA II плюс еще два канала SerialATA II (благодаря дополнительному RAID контроллеру), два гигабитных сетевых контроллера, поддержка последовательных шин Firewire (2 порта) и USB2.0 (10 портов), а также 8 канальный встроенный звук (ALC850).

Задняя панель практически стандартная. Единственный момент - на месте COM2 расположены оптический и коаксиальный SP-DIF выходы.

Биос платы выполнен на основе Award Bios Phoenix.

Что касается функций разгона, то частота HTT изменяется в пределах от 200 до 300Мгц, напряжение на процессоре можно увеличить до 1.69В, на памяти до 2.85В.

На практике плата показала средние результаты - стабильная работа на частоте HTT=300Мгц. Возможно если бы потолок выбора частоты был больше, то и результаты были бы выше, т.к. потенциал в области разгона у платы есть.

Комплектация у платы небогатая (особенно за цену в 140$), также нет каких-либо интересных технологий на которых можно было остановится по-подробнее. Впрочем, нужно отметить, что на платах Foxconn реализована самая лучшая функция замены стартового изображения (POST-экрана; функция называется SuperLogo).

Плюсы:

Отличная стабильность;
Поддержка технологии SLI (2 слота PCI Express x8x16);
Поддержка SerialATA II (6 каналов SATA II; 2х RAID);
Встроенный 8-и канальный звук и 2 гигабитных сетевых контроллера;
Поддержка интерфейса USB2.0 (10 портов) и IEEE-1394 (2 порта);
Набор фирменных технологий Foxconn: SuperStep, SuperUpdateSuperLogo и проч.

Минусы:

Незначительные недоработки биоса.

Особенности платы:

Хороший потенциал в области разгона, и приличные результаты (HTT=300Мгц).

Подробный обзор платы Foxconn NF4SK8AA

MSI K8N SLI-F

О плате MSI K8N SLI-F стоит поговорить более детально, поскольку ранее она у нас не тестировалась. Прежде всего, инженерам компании удалось сделать продукт с ценой приблизительно равной 100$. При этом все функции чипсета реализованы в полном объеме; более того, добавлен дополнительный контроллер для поддержки последовательной шины Firewire.

Дизайн платы - традиционный, и не вызовет никаких затруднений у сборщика. Основной и дополнительный разъем питания расположены по краям платы, а защелки слотов DIMM не блокируются первой PCI Express видеокартой.

На плате установлено 4 трех-пиновых разъема для подключения вентиляторов. Один из низ зарезервирован для процессорного кулера, второй используется для подключения кулера на чипсете. Т.е. на плате остаются два свободные разъема. Кстати, кулер на чипсете очень маленький, и на первый взгляд - малоэффективной.

Под процессорным сокетом установлены 4 слота для оперативной памяти. Первый и третий слот относятся к первому каналу памяти, второй и четвертый - ко второму каналу. Следовательно, для установки памяти в двухканальный режим необходимо устанавливать модули в слоты разного цвета.

Как только на плату подается питание, загорается красный светодиод, расположенный около дополнительного разъема питания типа Molex. Кстати, последний разъем необходимо задействовать при установке мощных видеокарт (для карт класса GeForce 6600(GT) его можно не использовать).

На плате установлены два слота PCI Express x16 (между ними расположен SLI-терминатор), два слота PCI Express x1, и три "обычных" слота PCI. Причем последний слот PCI имеет оранжевую окраску и поддерживает два master-канала (предназначен для установки карты расширения с функциями беспроводной связи WiFi и Bluetooth).

Плата имеет следующие возможности расширения: 4 канала SerialATA II,

гигабитный сетевой контроллер Marvell 88E1111 (PHY - интерфейс физического уровня),

10 портов USB2.0, из которых 4 расположены на задней панели, а 6 подключаются при помощи брекетов (в комплекте один брекет с двумя портами). Также плата поддерживает два порта IEEE1394 (Firewire), один из которых расположен на задней панели, другой подключается через брекет (нет в комплекте). Для поддержки этой функции на плату установлен дополнительный контроллер VIA VT6307:

И наконец на плате установлен встроенный 8и канальный звук, на основе кодека ALC850.

Задняя панель платы MSI K8N SLI-F отличается тем, что на месте одного COM порта расположены коаксиальный выход SP-DIF и порт Firewire.

Из особенностей стоит отметить кнопку (SW1), позволяющую сбросить настройки биоса.

Также на плате установлен блок CoreCell, который предназначен для выполнения таких задач как динамический оверклокинг, системный мониторинг, управление питанием и управление скоростью вращения вентиляторов. При этом он тесно взаимодействует с утилитой CoreCenter, которая позволяет пользователю управлять перечисленными функциями.

Теперь пара слов о фирменных технологиях MSI. Во-первых, это диагностическая система D-Led: 4 светодиода установленные на брекете D-Bracket (подключается к разъему JDB1). Комбинации горящих светодиодов соответствуют различным этапам POST, и если при загрузке возникает какая-либо проблема, пользователь может (с помощью руководства) определить ее причину.

Биос платы выполнен на основе Award Bios Phoenix.

Количество настроек памяти довольно велико. Однако реальной пользы от этого нет, т.к. плата имеет весьма небольшой потенциал в области разгона (возможно следующие версии биоса это исправят).

Настройки памяти и набор датчиков системного мониторинга - практически стандартные.

Тоже самое можно сказать о функции контроля скорости вращения процессорного кулера.

Что касается разгона, то плата позволяет изменять частоту HTT в пределах от 200 до 400Мгц (вне списка есть еще одно значение - 190Мгц). Выбор нужной частоты осуществляется очень неудобно - необходимо пролистать все промежуточные значения.

Напряжение на процессоре можно изменять в диапазоне от 0.825В до 1.55В.

Кроме того, с помощью отдельной функции пользователь может увеличить напряжение на 13.3%

Тем самым максимальное напряжение на процессор равно 1.75615В, а изменение можно осуществлять с очень маленьким шагом. Напряжение на памяти изменяется в диапазоне от 2.5В до 2.85В с шагом 0.05В.

А напряжение на чипсете в диапазоне от 1.5В до 1.85В с тем же шагом.

Однако, несмотря на довольно приличные функции разгона, плата показала очень слабый результат - стабильная работа на частоте HTT=232Мгц.

Модуль питания платы разработан по 3х канальной схеме; в нем установлено пять конденсаторов емкостью 3300мкФ, четыре по 1500мкФ и 1 емкостью 1800мкФ.

Посмотрим насколько точно плата устанавливает штатную частоту HTT.

Мы видим завышение на 1Мгц, что характерно для большинства материнских плат (не только на nForce4 и не только для процессоров AMD).

Пара слов о комплектации платы.

В нее входят аэродинамические шлейфы (ParallelATA и FDD), один SerialATA кабель с соответствующим переходником питания (два разъема), заглушка на заднюю панель корпуса, брекет D-LED с двумя портами USB2.0, SLI-мост и усилительный брекет.

Также в комплектацию входит руководство пользователя, CD с драйверами и ПО, а также 3" дискета с драйверами к RAID контроллеру.

Учитывая низкую цену платы, за комплектацию мы можем спокойно поставить оценку "5-".

Вывод: плата MSI K8N SLI-F является отличной "рабочей лошадкой" с хорошими возможностями расширения, низкой ценой, и вполне приличной комплектацией. Единственное темное пятно - это явная неспособность платы по разгону процессоров.

Плюсы:

Хорошая стабильность и производительность;
Поддержка технологии SLI (2 слота PCI Express x8x16);
Поддержка интерфейса USB2.0 (10 портов) и IEEE-1394 (Firewire; 2 порта);
Поддержка SerialATA II RAID (4 канала);
Встроенный 8-и канальный звук и сеть (Gigabit Ethernet);
Диагностическая система D-LED;
Низкая цена;
Набор фирменных технологий и утилит MSI: CoreCenter, LiveUpdate, D-LED;
Дополнительный чип MSI CoreCell.

Минусы:

Нет.

Особенности:

Кнопка сброса настроек биоса;
Очень слабые результаты разгона (при наличии мощных функций).

Материнская плата MSI K8N SLI-F была предоставлена компанией Санрайз-Ростов.

Производительность

В тестовой системе было использовано следующее оборудование:

Процессор	AMD Athlon64 3500+ Socket939 2.2Ггц (Newcastle степпинг CG)
Кулер	Zalman 7700Cu
Видеокарта	Abit Radeon X600XT
Звуковая карта	Creative Live 5.1
HDD	IBM DTLA 307030 30Gb
Память	2x256 Мбайт PC3200 DDR SDRAM Platinum rev2.0 производства OCZ
Корпус	Inwin506 с блоком питания PowerMan 300W
OS	Windows XP SP1

Итак, в тестах использовался уже привычный набор приложений.

Вначале посмотрим на результаты синтетических тестов.

Перед нами исключительно синтетические приложения, которые демонстрируют теоретическую производительность.

Теперь тесты реальных приложений.

На производительности мы подробно останавливаться не будем, поскольку все платы показали приблизительно одинаковую скорость работы. Причем разница в скорости между платами достаточно мала, и любое обновление биосов может перевернуть таблицу с ног на голову. Поэтому делать выбор материнской платы мы будем по другим критериям, таким как стабильность работы, возможности расширения, комплектация, совместимость с различными компонентами (прежде всего совместимость с памятью), а также будем учитывать цену самих плат.

Выводы

Прежде всего выберем материнскую плату с точки зрения самого "продвинутого" покупателя, который имеет достаточно денег, что бы позволить себе только самые новейшие разработки. Это безусловно должна быть плата на чипсете nForce4 SLI x16. Выбор модели также не составит особой проблемы - это Asus A8N32-SLI Deluxe, которая отличается внушительной системой охлаждения, неплохими функциями разгона и достаточно богатыми возможностями расширения.

Asus A8N32-SLI Deluxe

А вот экстремальному оверклокеру эту плату Asus A8N32-SLI Deluxe мы советовать не будем. Из всех плат участвующих в обзоре только две перешагнули рубеж HTT=400Мгц. Это DFI nF4 SLI-DR и Albatron K8SLI. Причем если у последней единственный плюс заключается в способностях разгона (все остальное - большой и жирный минус), то продукт DFI хорош со всех возможных сторон. Именно эта плата получает от нас награду "Overclocker's Choice".

DFI nF4 SLI-DR

Более того, эта плата вполне достойна титула "лучшая плата для AMD за 2005 год", и является наилучшим выбором в ценовой категории 150-200$. Справедливости ради отметим, что к рубежу 400 Мгц вплотную подошли такие платы как Abit AN8 SLI Fatal1ty и Asus A8N-SLI Premium. И вполне возможно, они смогут перейти в "клуб 400 мегагерц" с помощью новых версий биосов.

Теперь посмотрим, что можно подобрать пользователю, который не занимается разгоном, но требует от платы богатых функций и возможностей расширения, за сумму в районе 150$. В эту категорию попадают такие платы как Asus A8N-SLI Deluxe, ECS KN1 SLI Extreme и Foxconn NF4SK8AA. Наилучшим выбором по совокупности всех критериев, лучше всего выглядит плата Asus, за ней с небольшим отрывом идет модель Foxconn. А продукт ECS занимает третье место.

Asus A8N-SLI Deluxe

Оверклокерам не имеющим достаточно денег для покупки DFI nF4 SLI-DR, также следует обратить внимание на эту плату, или на ее более "урезанный" вариант - Asus A8N-SLI (125-130$).

Теперь выбираем из бюджетных SLI-плат, стоимостью около 100$. В эту категорию попадают две платы: Gigabyte K8N-SLI и MSI K8N-SLI-F. Выбор довольно трудный, поскольку платы очень схожи по своим характеристикам. Впрочем отметим пару моментов. Если плата покупается с прицелом на разгон, то лучше взять модель Gigabyte, поскольку она с легкостью преодолела барьер в HTT=300Мгц.

Gigabyte K8N-SLI

А если склонность к разгону покупателя не интересует, то лучше взять плату MSI, поскольку за сумму 100$ на ней установлен дополнительный контроллер Firewire.

MSI K8N-SLI-F

Учитывая эти различия, обе платы получают награду "Best Buy".

В ряду плат на чипсете nForce4 SLI, особое место занимает плата Epox 8NPA SLI, поскольку она единственная из представленных продуктов предназначена для процессоров Socket754. Тестирование этой платы не выявило никаких серьезных недостатков, и мы ее смело рекомендуем для апгрейда системы Socket754.

Epox 8NPA SLI

Также особое место занимает плата ECS KN2 SLI Extreme благодаря довольно необычному дизайну. Пожалуй это единственное, за что этой модели можно дать награду "Inovation Design".

ECS KN2 SLI Extreme

Впрочем эту же награду можно спокойно выдать плате Asus A8N32-SLI Deluxe за наиболее мощную систему охлаждения и DFI nF4 SLI-DR за оригинальный дизайн :)

Отдельно скажем о тех платах, которые мы не советуем покупать. Это Albatron K8SLI и Abit AN8 SLI Fatal1ty. Эти платы довольно качественные, стабильные и производительные. Но из-за весьма странного ценообразования их привлекательность невелика. Если цену 200$ для платы Abit AN8 SLI Fatal1ty еще как-то можно объяснить брендом Fatal1ty (а также 5" панелью mGuru Panel), то ценник 120$ для платы Albatron, которая по всем характеристикам проигрывает платам Gigabyte K8N-SLI и MSI K8N-SLI-F (обе стоят по 100$) объяснить нельзя никак.

⇣ Содержание

Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

Материалы по теме

«Калашников» представил электрическую версию легендарного мотоцикла «ИЖ-49»

Производство российской электроники под угрозой — банки Китая начали блокировать оплату компонентов

Астрономы обнаружили на Земле пригодные для жизни условия — это поможет в поиске землеподобных экзопланет

NVIDIA nForce4 SLI Roundup (13 плат)

Сравнительное тестирование материнских плат на чипсете nVidia nForce4 SLI

Чипсет nVidia nForce4 (SLI)

nForce4

nForce4 Ultra

nForce4 SLI

Сравнительная таблица.

Abit AN8 SLI Fatal1ty

Albatron K8SLI

Asus A8N-SLI Deluxe

Asus A8N-SLI Premium

Asus A8N32-SLI Deluxe

Gigabyte K8NXP-SLI

Gigabyte K8N-SLI

ECS KN1 SLI Extreme

ECS KN2 SLI Extreme

DFI nF4 SLI-DR

Epox 8NPA SLI

Foxconn NF4SK8AA

MSI K8N SLI-F

Производительность

Выводы
