27-дюймовый LED 3D-монитор ASUS VG278H и 3D Vision 2

Характеристики. Комплектация. Конструкция

Прошло не так уж много времени с тех пор, как 23/24-дюймовые ЖК-мониторы с достаточно приятной розничной ценой перестали быть экзотикой и превратились в массовое явление. Затем пришёл черёд появления массовых 3D-моделей с аналогичными диагоналями, и сегодня они также перешли в категорию привычных и относительно доступных устройств.

Более крупные, 27-дюймовые диагонали, увы, до сих пор массовыми не стали. Что уж там говорить, если некоторые 27-дюймовые ЖК-мониторы сравнимы по цене с 40-дюймовыми ЖК-телевизорами! Предложений по 27-дюймовым мониторам с полноценной поддержкой стерео 3D и приемлемой ценой и вовсе раз два и обчёлся.

Тем приятнее представить сегодня вашему вниманию пополнение в семействе ЖК-мониторов серии VG компании ASUS в виде роскошной 27-дюймовой 3D-модели VG278H. Новинка выполнена на «быстрой» 120-Гц TN-матрице, оснащена LED-подсветкой и обладает полным комплектом аналоговых и цифровых интерфейсов, включая HDMI 1.4a.

ASUS VG278H

Но это ещё не всё. В конце прошлого года в отдельной статье мы рассказали о специфике нового поколения трёхмерных технологий NVIDIA 3D Vision 2. Так вот, ASUS VG278H был упомянут в этой публикации как самая первая 27-дюймовая модель, обладающая поддержкой технологии 3D LightBoost для обеспечения более яркого изображения в 3D-режиме и встроенным инфракрасным эмиттером 3D Vision. Так оно и есть, по крайней мере среди новинок с 3D LightBoost эта модель является первой, первой же она достигла тестовой лаборатории 3DNews, и есть все основания полагать, что первой она окажется и в рознице.

Кстати, буква "H" в названии монитора говорит о том, что в комплекте поставляются активно-затворные 3D-очки. В случае модели VG278H речь как раз о самых что ни на есть новых очках поколения 3D Vision 2.

Кроме всего вышесказанного можно также отметить, что, в отличие от своего ближайшего "родственника", 3D-монитора VG236H, о котором мы рассказывали год назад, 27-дюймовая модель VG278H оснащена не глянцевым, а матовым экраном. На самом деле это, конечно, дело вкуса, но если уж заговорили об этом, то матовые панели как раз во вкусе автора этой статьи.

Ключевые характеристики новинки, взятые из заявленных производителем спецификаций, представлены в таблице ниже.

27-дюймовый LED 3D-монитор ASUS VG278H
Диагональ панели 27,0 дюймов, 686 мм
Соотношение сторон 16:9
Разрешение 1920х1080 пикселей
Число отображаемых цветов 16,7 млн
Охват цветовой гаммы NTSC 72% (sRGB)
Шаг пикселя 0,311 мм
Яркость, максимум 300 кд/м2
Время отклика (GtG) 2 мс
Углы обзора (CR ≥ 10) 170 градусов по горизонтали, 160 градусов по вертикали
Динамическая контрастность (ASUS Smart Contrast Ratio, ASCR) 50 000 000 : 1
Входной сигнал, аналоговый 24-140 кГц горизонтальная развёртка, 50-122 Гц вертикальная развёртка
Входной сигнал, цифровой 24-83 кГц горизонтальная развёртка, 50-85 Гц вертикальная развёртка
Технологии коррекции и улучшения качества видеосигнала
Trace Free Technology
SPLENDID Video Intelligence Technology
Предустановки SPLENDID Video: 6 режимов
Коррекция тонов кожи: 3 режима
Выбор цветовой температуры: 4 режима
Горячие клавиши Предустановка SPLENDID Video, автоподстройка, яркость, контрастность, выбор входа
Встроенная акустика 2 динамика х 3 Вт (RMS)
Порты ввода/вывода Вход PC: HDMI, D-Sub, Dual-link DVI-D (поддержка NVIDIA 3D Vision)
Вход PC Audio: 3,5-мм разъём Mini-Jack
Вход AV Audio: HDMI
Выход Audio: HDMI
Наушники: 3,5-мм разъём Mini-Jack
Энергопотребление Режим Power On < 65 Вт
Режим Power Saving < 1 Вт
Режим Power Off < 1 Вт
Угол наклона
+15°/-5°
Угол поворота +150°/-150°
Регулировка высоты 100 мм
Настенный монтаж (VESA) 100x100 мм
Защита Kensington lock
Габариты 643x460x220 мм
Вес 8,3 кг
Комплектация Кабель Dual-link DVI
Кабель VGA
Кабель Audio
Силовой кабель питания
Краткая инструкция
Гарантийный талон
Компакт-диск с драйверами и инструкциями
Комплект NVIDIA 3D Vision 2
Соответствие стандартам и сертификациям
Energy Star, ErP, UL/cUL, CB, CE, FCC, CCC, BSMI, Gost-R, C-Tick, VCCI, J-MOSS, PSB, RoHS, WEEE, Windows 7 WHQL

Итак, сформулируем для начала вопросы, ответы на которые мы собираемся найти в процессе исследования возможностей монитора ASUS VG278H:

  • Тестирование ключевых характеристик матрицы;
  • Исследование функциональности и эргономики дисплея;
  • Выяснение практической эффективности технологии 3D LightBoost путём количественного выражения соответствующих параметров.

#Упаковка, комплектация, конструкция

В нашу лабораторию монитор ASUS VG278H поступил в розничной упаковке, один в один повторяющей дизайн упаковки VG236: контрастное красно-чёрное оформление, стилизованное изображение монитора, логотипы ключевых технологий и основные характеристики. Пусть вас не смущает отдельная коробка с очками 3D Vision 2 на переднем плане — ещё одна, точно такая же, находится внутри упаковки, вторая была предоставлена нам дополнительно (хотя, как знать, вдруг и в рознице будут доступны варианты комплектов с двумя парами очков?)

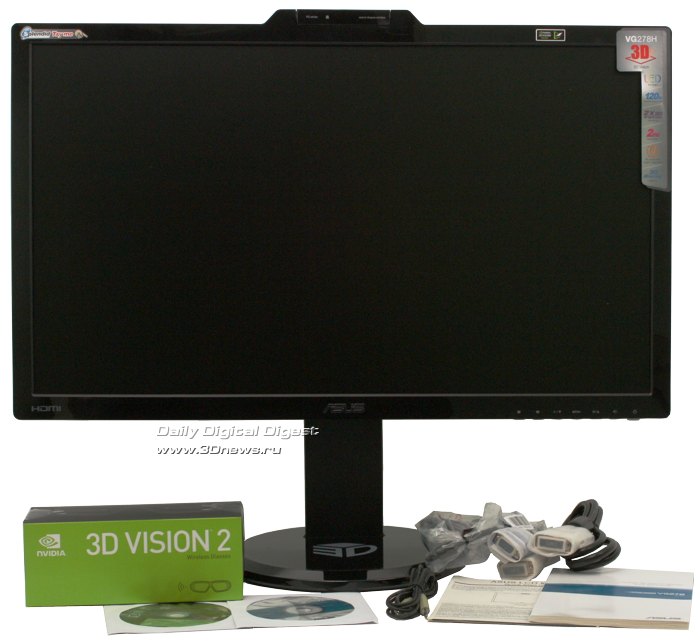

В комплект поставки модели VG278H входит:

  • дисплейный модуль,
  • съёмная подставка,
  • кабель силового питания,
  • кабель цифрового интерфейса DVI-D,
  • кабель аналогового интерфейса VGA,
  • кабель аудиоинтерфейса,
  • комплект очков NVIDIA 3D Vision 2,
  • краткое руководство по установке,
  • руководство пользователя,
  • диск ASUS с драйверами, утилитами и инструкциями,
  • диск NVIDIA с драйверами,
  • гарантийный талон.

#Сборка. Конструкция. Дизайн

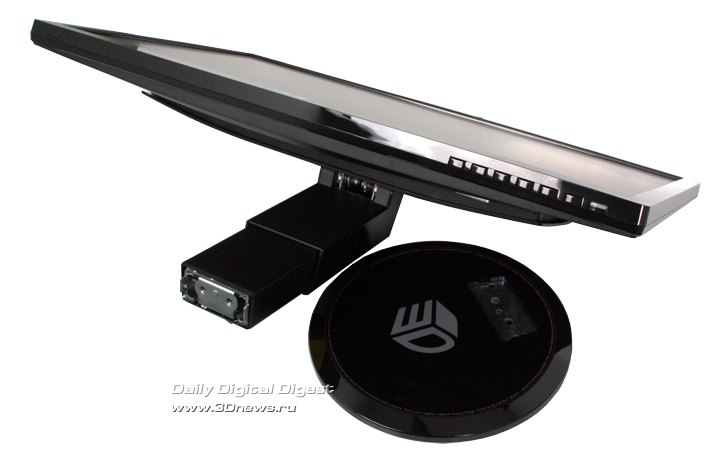

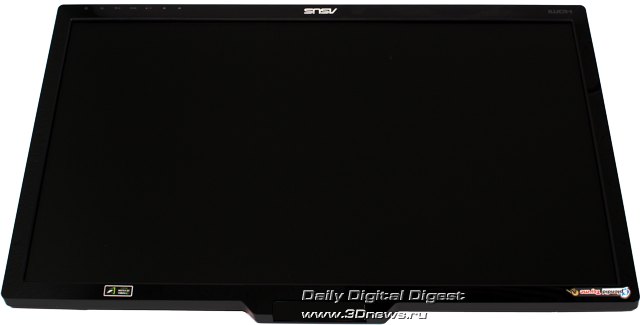

Конструктивное исполнение компонентов монитора VG278H точно такое же, как у предыдущих моделей серии ASUS VG: дисплейный модуль с несъёмным кронштейном и дисковая опорная подставка. Разве что крепление кронштейна к подставке теперь производится двумя винтами, а не одним.

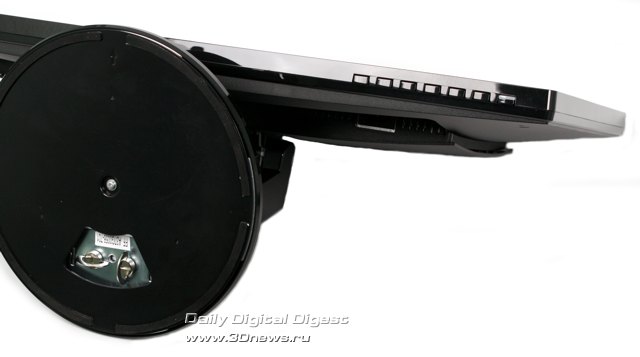

Процесс сборки включает в себя освобождение монитора и съёмной подставки от защитного транспортировочного полиэтиленового покрытия и крепление этой подставки к кронштейну.

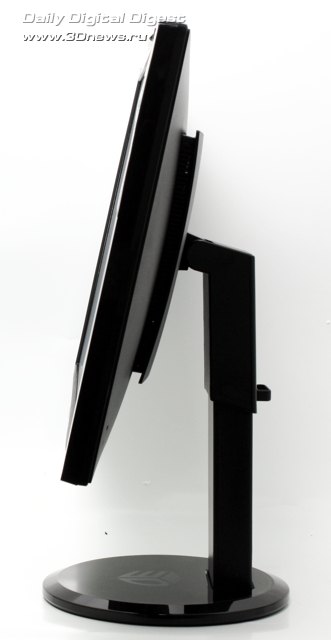

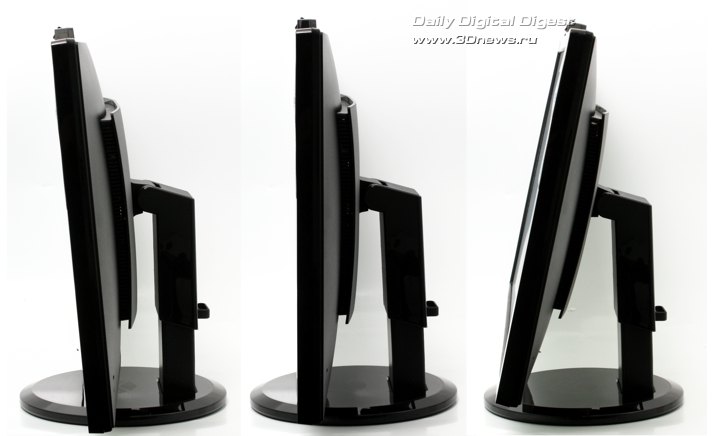

Шарнирный модуль между несъёмным кронштейном и дисплейным модулем позволяет изменять наклон экрана в пределах от -5° до +15°. При транспортировке телескопическая конструкция кронштейна подставки закрепляется в минимальном положении с помощью специально предусмотренного фиксатора, однако после его удаления появляется возможность изменять высоту экрана в пределах 100 мм. Дисковая подставка допускает вращение экрана на угол до 150 градусов в каждую сторону.

В дизайне ASUS VG278H по сравнению с предшествующей моделью VG236H хотелось бы отметить ряд значительных изменений, преимущественно положительного плана. В целом дисплей выглядит ещё строже и лаконичнее в своей "прямоугольной" завершённости: диск основания и рамка вокруг экрана с небольшим радиусом скругления по углам всё так же блистают великолепием чёрного рояльного лака, однако теперь окантовка имеет единую ширину со всех сторон, без каких-либо скосов горизонтальных кромок, как это было ранее.

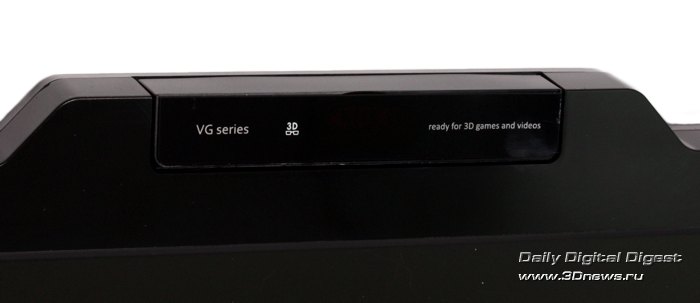

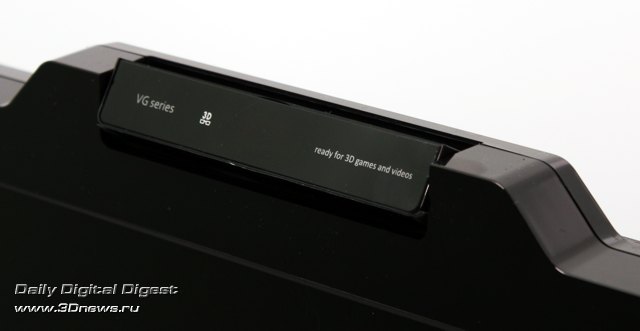

Зато бликующего стеклянного глянца экрана теперь нет и в помине. И это радует. Также необходимо отметить ещё два важных изменения в компоновке передней панели дисплея. Сверху появилась «надстройка» встроенного инфракрасного эмиттера 3D Vision, обладающая индикатором активности режима 3D и способностью вращения на угол порядка 20 градусов.

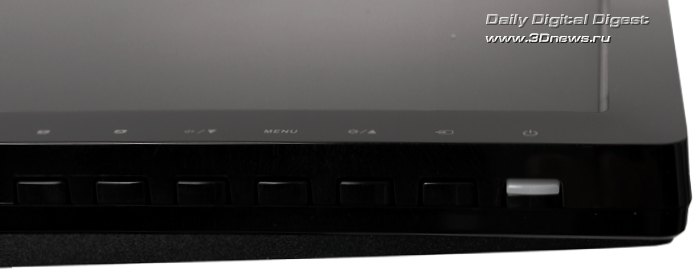

Снизу же совершенно изменились дизайн и эргономичность кнопок управления меню и настройками монитора. На смену псевдосенсорным кнопкам предыдущего поколения, расположенным на радиусе закругления нижней кромки заподлицо с корпусом, пришли осязаемые, достаточно уверенно нащупываемые даже в полной темноте кнопки, которые теперь находятся на нижнем торце панели.

Хотелось бы акцентировать внимание на том, что это действительно здравое, положительное решение, существенно облегчающее процесс управления настройками. Теперь совершенно ни к чему в досаде нажимать кнопки наугад, чтобы попасть на нужную. Достаточно лишь запомнить, что четвёртая справа – это кнопка входа в настройки, а слева и справа от неё располагаются кнопки навигации по меню или, если нажать их сразу, кнопки непосредственного перехода к регулировке яркости и контрастности. Светодиодной подсветкой с синей индикацией рабочего режима и жёлтой индикацией ждущего режима оснащена лишь кнопка включения.

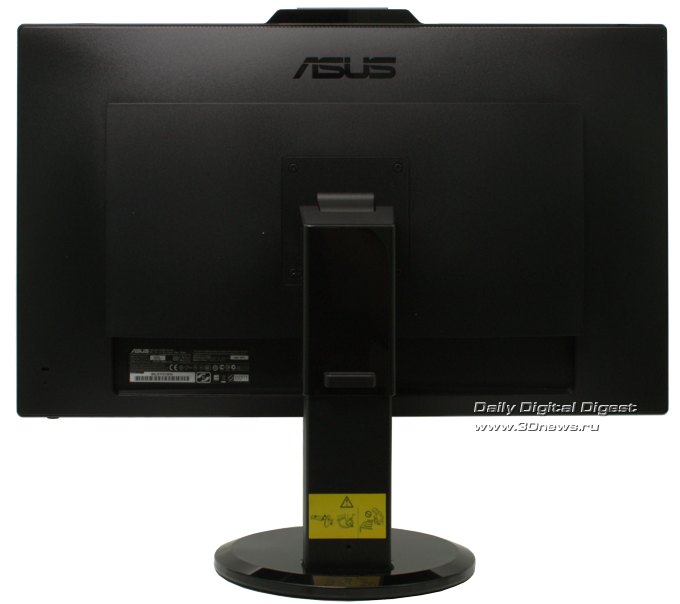

На тыльной панели монитора, по традиции выполненной из матовой пластмассы, с левой стороны располагается петля замка Кенсингтона и разъём подключения силового кабеля питания, справа размещена панель интерфейсных разъёмов. Кронштейн закреплён на стандартном посадочном месте VESA (четыре отверстия в углах квадрата со стороной 100 мм) и вполне пригоден, например, для настенного монтажа дисплея.

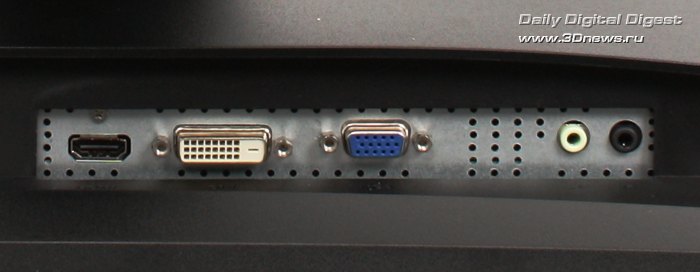

Блок интерфейсных разъёмов включает вход HDMI, поддерживающий как устройства Blu-ray 3D, так и NVIDIA 3D Vision в разрешении до 1080p/24; разъём DVI-D для полноценной Full HD-поддержки NVIDIA 3D Vision, 15-контактный аналоговый разъём VGA, аудиовход для подключения звука с ПК, а также разъем для наушников. Компонентный порт YPbPr, бывший в наличии у моделей серии ASUS VG236, упразднён за ненадобностью.

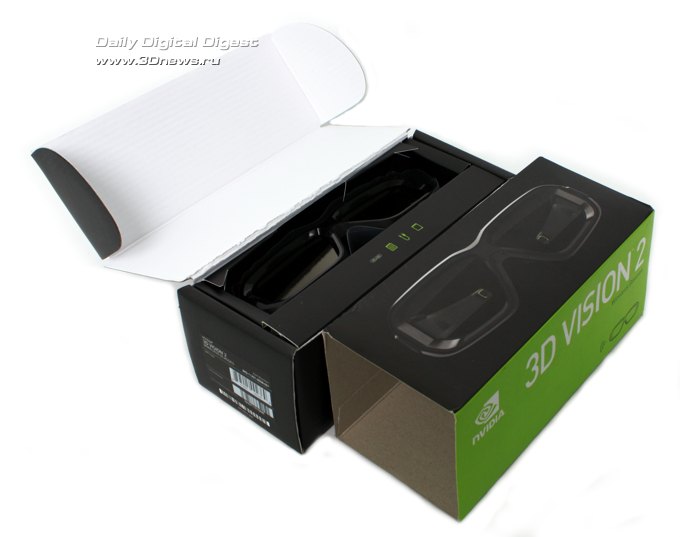

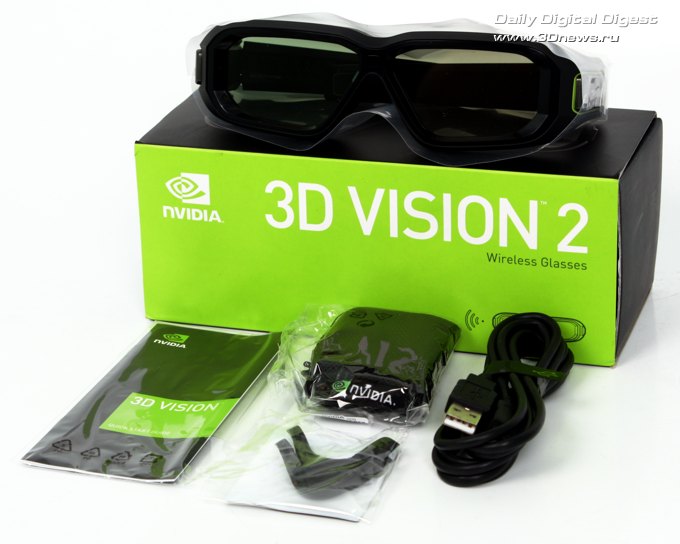

Упаковка и комплектация входящих в поставку активно-затворных 3D-очков NVIDIA 3D Vision 2 достаточно подробно рассмотрена в статье «3D Vision 2: новое поколение трёхмерных технологий». Здесь только кратко упомянем основные моменты.

Комплектация набора NVIDIA 3D Vision 2 прежняя: активно-затворные очки 3D Vision, интерфейсный модуль, кабель USB, диск с драйверами и инструкциями.

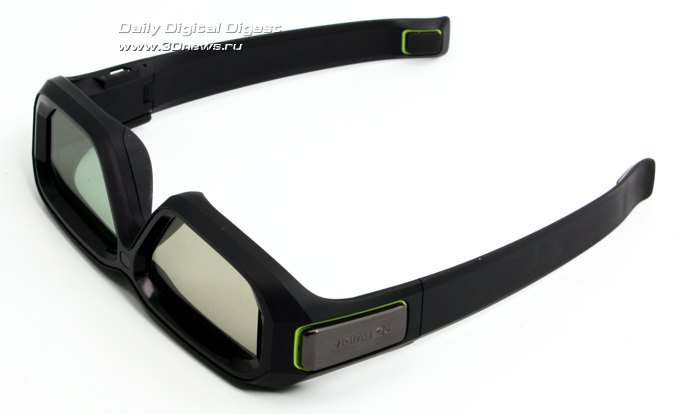

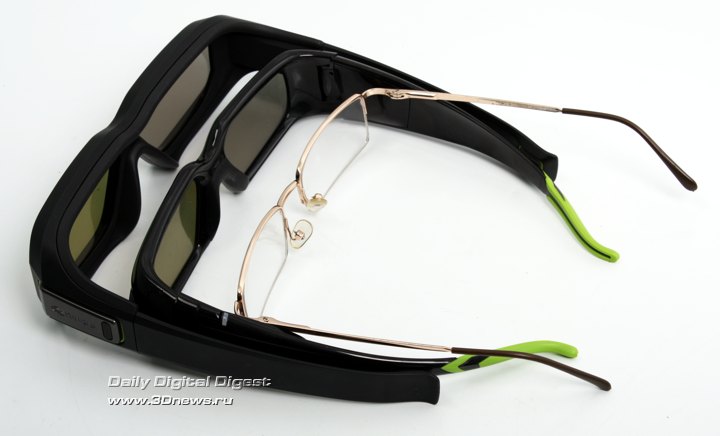

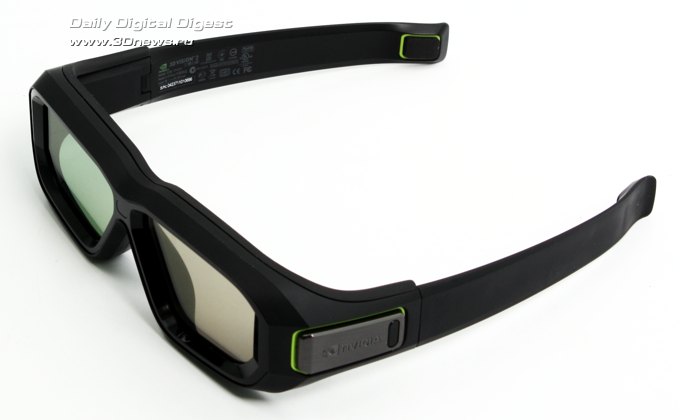

Очки нового поколения, как вы можете видеть на снимках, обладают большим охватом угла зрения при почти схожем весе, лучше защищены от паразитной засветки сбоку и сверху плюс настолько просторны, что без хлопот позволяют надевать под них диоптрийные очки даже в оправах достаточно внушительных габаритов.

И ещё пара мелких, но приятных плюсов. Кнопка включения теперь крупнее, расположена она сбоку, а не сверху. Дужки удерживаются на голове более широкими контактными площадками, их давление практически неощутимо даже при достаточно длительном использовании.

Тестирование. Режим 3D. Выводы

#Настройки, экранное меню. Впечатления

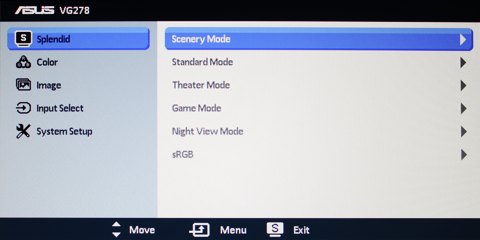

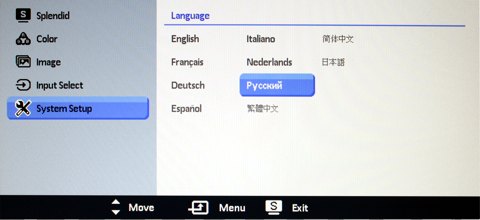

Экранное меню обеспечивает доступ к пяти основным пунктам, в которых сгруппированы все настройки дисплея.

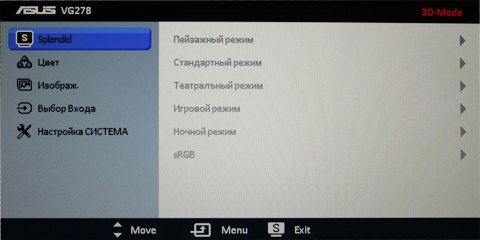

Самый верхний пункт меню под названием Splendid (в переводе на русский что-то вроде «великолепный» или «блистательный») позволяет выбрать один из шести предустановленных режимов настроек цветовой гаммы:

  • Пейзажный режим для просмотра фотографий
  • Стандартный режим для работы с документами
  • Театральный режим для просмотра фильмов
  • Игровой режим для динамичных игр
  • Ночной режим для фильмов или игр со слабо освещёнными сценами
  • Режим sRGB – классическая цветовая палитра sRGB

Оптимизация гаммы и других настроек дисплея в пяти первых режимах производится с использованием технологии SPLENDID Video Enhancement.

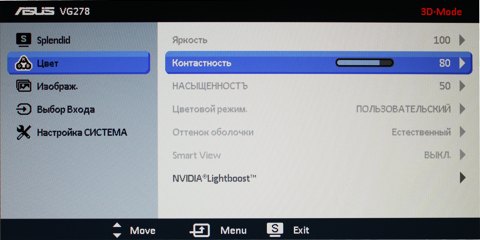

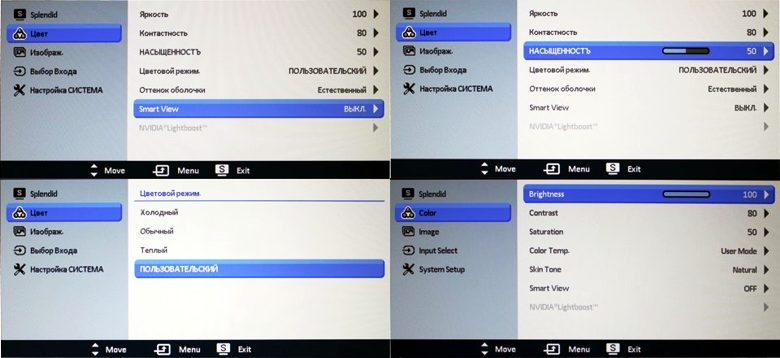

Следующий пункт меню, «Цвет», позволяет регулировать такие ключевые параметры, как яркость (от 0 до 100), контрастность (от 0 до 100), цветовую насыщенность (от 0 до 100). Кроме того, в пункте «Цветовая температура» имеется три предустановленных цветовых режима: «Холодный», «Обычный» и «Тёплый», а также настраиваемый режим «Пользовательский», в котором доступна ручная регулировка насыщенности цветов по раздельным каналам R (красный), G (зёленый) и B (синий) в диапазоне от 0 до 100. Ещё один пункт, «Тон кожи», позволяет выбрать один из трёх оттенков: «красноватый», «естественный» и «желтоватый». Пункт  Smart View обеспечивает чистоту изображения при различном наклоне экрана.

Разумеется, при выборе пользовательского режима настройки тона кожи и насыщенности становятся недоступными. В целом выбор ручных регулировок у модели ASUS VG278H достаточно обширный. Есть настройка резкости (от 0 до 100), изменения времени отклика (Trace Free, от 0 до 100), включения функции ASCR (ASUS Smart Contrast Ratio) для режимов «Пейзажный», «Театральный», «Игровой» и «Ночной» при работе с сигналом со входа VGA, фoкуcиpoвкa (от 0 до 100). Можно выбрать один из подходящих языков экранного меню, вывести на экран информацию о текущих настройках, изменить соотношение сторон (во весь экран, 4:3 или с обрезкой), настроить расположение изображения по вертикали, горизонтали и так далее.

#Как и что мы тестировали

Для тестирования мониторов в лаборатории 3DNews применяется измерительный комплекс Spyder3Studio, благодаря которому мы имеем возможность аппаратного исследования цветовой гаммы, яркости чёрного и белого поля, баланса серой шкалы, уровня свечения люминофора, равномерности засветки экрана и контрастности.

В настоящее время колориметр Spyder3 эксплуатируется с программным обеспечением версии 4.

#Результаты тестирования

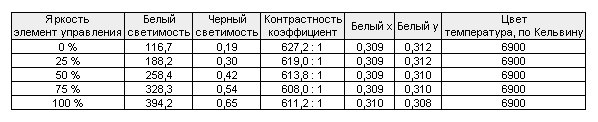

Измерение яркости, контрастности и равномерности подсветки производилось в режиме «Пользовательский», при максимальном положении регуляторов RGB в настройках цветопередачи. Интересно в этой связи отметить, что максимальная светимость белого значительно превышает заявленную в паспортных характеристиках яркость и дисплей действительно очень яркий. Контрастность хороша и находится на типичном для современных TN-матриц уровне, хотя яркость чёрного поля всё же несколько великовата. Радует также стабильность цветовой температуры экрана, весьма близкая к эталонному уровню 6500 К.

Тестирование равномерности подсветки дало в целом приятную картину: несмотря на градиентный характер убывания яркости внизу экрана, разброс яркости между самым светлым и самым тёмным участком экрана в основном не превышал 10%, а при большой яркости отклонение почти нигде не превысило 5-7%, разве что с некоторой аномалией в центре.

Следующие графики позволяют наглядно сравнить неравномерность цветовой температуры во всех четырёх доступных режимах, настройки цветовой гаммы при разных уровнях яркости, а также оценить гамма-кривые для этих режимов.

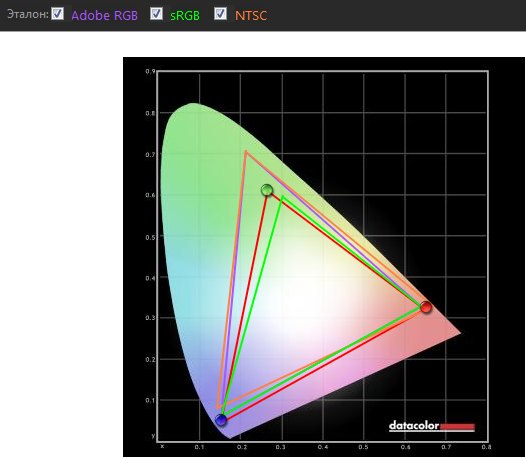

Цветовой охват модели ASUS VG278H почти попадает в цветовое пространство sRGB.

Результаты аппаратной калибровки монитора приведены в таблице ниже. Калибровка производилась по предустановленной светимости белой точки на уровне 180 кд⁄м2, поэтому не нужно удивляться, что контрастность после калибровки составила 643:1 — это даже несколько хуже, чем 771:1 до калибровки, зато ошибка цветопередачи при этом существенно снизилась.

Калибровка: ASUS VG278H
Яркость, кд/кв.м

Чёрный Белый
Некалиброванный 0,26
200,6
Мишень 0,28 180,0
После калибровки 0,28 180,2
Белая точка в хроматических координатах CIE xy
Некалиброванный 0,303 0,321
Мишень 0,313 0,329
После калибровки
0,311 0,330
Светофильтры в хроматических координатах CIE xy
Красный 0,648 0,322
Зелёный 0,263 0,613
Синий 0,149 0,044
DeltaE (Lab)
Точка белого
1,5
50% серый
0,3
Гамма
Некалиброванный
2,32 (0,53)
Мишень
2,20 (0,00)
После калибровки
2,13 (0,03)

Наконец, табличка с рекомендованными экранными установками для режима «Пользовательский».

#Впечатления от режима 3D

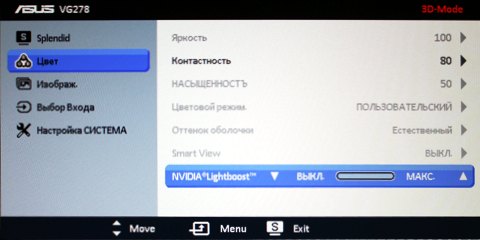

При активации стерео 3D-режима становятся недоступными все настройки меню Splendid, а также яркость, насыщенность, цветовые схемы и оттенки.

Зато активируется недоступная в 2D-режиме функция NVIDIA LightBoost, позволяющая в значительной степени менять яркость экрана. Как гласит описание технологии NVIDIA 3D Vision, функция 3D LightBoost способна «удвоить яркость экрана в стереоскопическом режиме».

Поддержка стерео 3D-режима NVIDIA 3D Vision в мониторе ASUS VG278H реализована с помощью технологии ASUS Dual Side, обеспечивающей соответствующую 120-Гц развёртку. При активации стереоскопического режима 3D Vision, когда 60 кадров в секунду адресуются попеременно каждому глазу, значительным плюсом монитора ASUS VG278H выступает существенный запас яркости, который "материализуется" благодаря автоматическому включению функции 3D LightBoost.

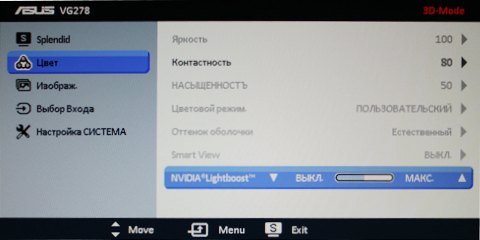

Функция 3D LightBoost имеет собственную регулировку в диапазоне от 0 до 10. Экспериментальным путём удалось выяснить, что нулевое положение движка примерно соответствует нормальному режиму работы откалиброванного монитора.

Теперь осталось лишь проверить, обеспечивает ли на практике технология 3D LightBoost двойную яркость картинки и каким образом при этом изменяется такой важный параметр, как контрастность. В наших экспериментах мы замеряли светимость белого и чёрного полей для положений движка 3D LightBoost на уровне 0, 5 и 10, что, по замыслу, должно было активизировать функцию увеличения яркости на 0, 50 и 100% соответственно. Замеры светимости белой и чёрной точки для минимального, среднего и максимального значений движка настройки производились с помощью колориметра Spyder3. Для полученных результатов программа автоматически просчитывала соотношения контрастности. Из множества результатов тестовых испытаний с различными начальными установками, на мой взгляд, наиболее интересны те, что получены при невысокой исходной яркости.

ASUS VG278H, функция 3D LightBoost
LightBoost ON
Белый, светимость Чёрный, светимость Контрастность
Минимум (0) 0%
75,3
 0,17
437,7 : 1
Средний (5) 50%
98,5
 0,20 502,7 : 1
Максимум (10) 100%
131,5
 0,26
509,7 : 1

Как видите, полученный результат недалёк от заявленного в характеристиках: максимальное положение движка LightBoost, оно же положение по умолчанию, даёт почти двойной прирост светимости белого. Кроме того, обратите внимание на изменение контрастности: благодаря применению современной качественной матрицы светимость чёрного растёт не так быстро как белого, так что максимальная установка 3D LightBoost одновременно является и наиболее выгодной с точки зрения достижения максимальной контрастности картинки. Нечто схожее плюс-минус погрешность измерения наблюдалось и во всех остальных итерациях. Здесь же кроется и ответ на вопрос, почему для монитора с современной матрицей и мощной LED-подсветкой, способной обеспечить яркость более 400 кд на кв. м, в характеристиках заявлена максимальная яркость на уровне только 300 кд на кв. м.

Просмотр различного 3D-контента с помощью монитора ASUS VG278H — сплошное удовольствие. Помимо того что высокая яркость и контрастность картинки передают всю динамику и нюансы сцен со слабым освещением в играх и фильмах, надо отметить очень качественное разделение каналов для правого и левого глаза. В этом, конечно, есть некоторая заслуга новых очков 3D Vision 2, чётко отсекающих боковую засветку благодаря лучше закрытой по бокам конструкции, но больший вклад в подавление фантомного мерцания и двоения сигнала всё же вносит технология 3D LightBoost. Подтверждением тому – отличная картинка без мерцания даже с очками 3D Vision первого поколения. Что касается использования новой связки ASUS VG278H плюс очки 3D Vision 2, превосходная 3D-картинка на экране сохраняется даже в комнате, ярко освещённой лампами дневного света.

Разница между диагоналями привычных 24-дюймовых и новых, 27-дюймовых экранов — всего каких-то три дюйма — звучит совсем не так впечатляюще, как выглядит. Это действительно нужно один раз увидеть, поскольку 27 дюймов компьютерного Full HD-монитора на расстоянии чуть более полуметра от глаз дают картинку не менее впечатляющую, нежели экран 40/50-дюймового телевизора на расстоянии нескольких метров. Это уже совершенно другая история и совершенно другой спектр впечатлений, такого не даст ни один 24-дюймовый монитор. Добавьте к этому яркую, не утомляющую глаза объёмную картинку и удобно сидящие очки. Получается настолько уютно, что мне, к примеру, даже необязательно играть в какую-нибудь новую игру вроде Batman: Arkham Asylum или L.A. Noir — удовольствие доставляет даже наблюдение за чьим-либо процессом игры, настолько захватывающе выглядит развитие сюжета в объёме.

И конечно же, стерео 3D-фильмы, уже просмотренные перед этим на обычном мониторе без 3D LightBoost, выглядят совершенно по-другому на экране ASUS VG278H. Особенно те ленты, где преобладают затемнённые сцены с низким контрастом, ведь теперь в ночных сценах можно видеть такие оттенки тёмных цветов, которые раньше просто сливались в единый фон. Немаловажную роль в этом также играет матовый экран, не создающий бликов.

#Итоги

Рассматриваемый сегодня 3D-монитор ASUS VG278H в определённой степени заслужил звание своеобразного предвестника будущего стандарта де-факто на домашние компьютерные мониторы. Будущего, которое начнёт материализоваться уже в этом году и станет общепринятым стандартом в ближайшие несколько лет. К отличительным чертам этого нового стандарта необходимо отнести современную быструю матрицу со 120-Гц развёрткой, полноценную поддержку 3D, в том числе благодаря приличному запасу яркости матрицы, и встроенный эмиттер для управления затворными 3D-очками.

Среди дополнительных плюсов модели ASUS VG278H также стоит отметить полноценную и качественную поддержку технологии 3D LightBoost, собственную технологию Splendid Video Intelligence, наличие актуальных цифровых и аналоговых видеовходов, поддержку HDCP, гибкость настроек всех критичных параметров, включая время отклика (Trace Free). Также нельзя не упомянуть в качестве плюса традиционную для серии VG удачную конструкцию подставки и кронштейна, позволяющую регулировать высоту, угол поворота и наклона дисплея в широких пределах.

К сожалению, на момент написания статьи модель ASUS VG278H в российской онлайновой рознице замечена не была, что неудивительно для монитора, анонсированного совсем недавно. Говорят, что его зарубежная цена, то есть именно ASUS VG278H (в комплекте с очками 3D Vision 2) составляет более 700 долларов. Проецировать западные цены на наши реалии, конечно же, бессмысленно, но было бы неплохо, если бы цена VG278H в России попала в диапазон до 25 тыс. рублей.

Современный во всех отношениях 27-дюймовый 3D-монитор VG278H представляет собой весьма разумный выбор для пользователей домашних настольных систем, не предъявляющих особо жёстких требований профессионального уровня к цветопередаче и использующих ПК преимущественно для развлекательных целей, игр и просмотра фильмов.
