HTPС-кулеры GELID SlimHero, Scythe Big Shuriken 2 и Thermalright AXP-100

Введение. GELID SlimHero (CC-Shero-01-A)

#Введение

Около полутора лет назад мы изучали и тестировали четыре компактных кулера стандарта HTPC (Home Theatre Personal Computer). Ввиду сравнительно низкого спроса на такие системы, обновление систем охлаждения для них происходит не так часто, как в обычных системных блоках стандартов ATX. Тем не менее, оно происходят. Например, совсем недавно компания Thermalright выпустила новый кулер AXP-200, который, как мы надеемся, вскоре должен попасть к нам на тестирование. Сегодня же мы познакомимся с моделью AXP-100, а также ещё двумя HTPC-кулерами компаний GELID и Scythe:

В отличие от тестов обычных кулеров, где в основу успеха или неудачи системы охлаждения положена его эффективность, в сегодняшнем материале повышенное внимание мы уделим уровню шума и совместимости кулеров как основополагающим характеристикам компьютеров для домашнего кинотеатра.

#Технические характеристики и рекомендованная стоимость

Технические характеристики систем охлаждения приведены в таблице:

Наименование технических характеристикGELID SlimHero(CC-Shero-01-A)Scythe Big Shuriken 2 Rev. B(SCBSK-2100)Thermalright AXP-100
Размеры кулера (ВхШхТ), вентилятора(ов), мм 59х131х123
(120х120х15,8)
58х125х135
(120х120х12)
58х121х105
(108х101х14)
Полная масса, г 352 410 360
Материал радиатора и конструкция топ-конструкция из алюминиевого радиатора на четырёх медных тепловых трубках диаметром 6 мм, выходящих из медного основания парами в разные стороны топ-конструкция из алюминиевого радиатора на пяти медных тепловых трубках диаметром 6 мм, проходящих сквозь медное никелированное основание полностью никелированная топ-конструкция из алюминиевого радиатора на шести медных тепловых трубках диаметром 6 мм, выходящих из медного основания
Количество пластин радиатора, шт. 40 80 39
Толщина пластин радиатора, мм 0,4 0,3 0,5
Межрёберное расстояние, мм 2 1,2 1,9
Тип и модель вентилятора Slim 12 PWM SY1212SL12H-P TY-100
Скорость вращения вентилятора, об/мин 750–1600 500–2000 (±10%) 900–2500 (±15%)
Воздушный поток, CFM 52,4 (макс.) 12,1–45,5 16,0–44,5
Уровень шума, дБА 12,0–25,4 9,3–33,7 22–30
Статическое давление, мм H2O 1,35 (макс.) 0,11–1,35 н/д
Количество и тип подшипников вентилятора 1, гидродинамический 1, скольжения 1, EBR
Время наработки вентилятора на отказ, часов/лет 50 000 / 5,7 30 000 / 3,4 н/д
Номинальное/стартовое напряжение вентилятора, В 12
Сила тока вентилятора, А 0,2 0,19 0,25
Примерное пиковое энергопотребление вентилятора, Вт 2,4 2,28 3
Возможность установки на процессоры с разъёмами Intel LGA775/1155/1156/1366/1150,
AMD Socket AM2(+)/AM3(+)/FM1(2)
Intel LGA775/1155/1156/1366/2011/1150,
AMD Socket AM2(+)/AM3(+)/FM1(2)
Intel LGA775/1155/1156/1366/2011/1150
AMD Socket AM2/AM3/FM1
Дополнительно (особенности) термопаста GELID GC-2 термопаста Scythe возможность установки вентилятора большего диаметра,
термопаста Thermalright The ChillFactor III
Рекомендованная стоимость, долларов США 32 35 69,9

#GELID SlimHero (CC-Shero-01-A)

GELID SlimHero запечатан в компактную картонную коробку. Её обратная и боковые стороны содержат информацию о ключевых особенностях системы охлаждения, технических характеристиках с перечнем поддерживаемых процессорных разъёмов, а также чертежи с размерами, что немаловажно для самых компактных систем:



Вместе с кулером поставляется набор креплений со стальными пластинами, шайбами и винтами, наклейка с логотипом GELID и достаточно неплохая термопаста GELID GC-2:

Выпускается система охлаждения в Китае и стоит 32 доллара США. Забегая вперёд, отметим, что именно GELID SlimHero оказался самым дешёвым кулером тестирования. Добавим, что на него предоставляется гарантия сроком 5 лет.

Вот как выглядит наш первый участник тестирования:




GELID SlimHero весьма компактный кулер — его высота равна 59 мм, ширина — 122 мм, а длина — 130 мм. Все остальные размеры приведены на следующей весьма полезной схеме:

Несмотря на свою компактность, GELID SlimHero должен эффективно охлаждать процессоры тепловой мощностью до 136 ватт, как это заявлено в технических характеристиках.

Конструктивно он выполнен довольно просто. Из медного основания с алюминиевой накладкой в противоположные стороны выходят две пары тепловых трубок диаметром 6 мм. Эти трубки с двух сторон пронизывают алюминиевый радиатор, над которым установлен вентилятор:



Радиатор состоит из 40 пластин толщиной 0,4 мм каждая, напрессованных на тепловые трубки с межрёберным расстоянием 2 мм:

Тепловые трубки в основании лежат в желобках, а места их сопряжений аккуратно пропаяны. Качество обработки контактной поверхности основания находится на высоком уровне:

Главное, что основание кулера ровное — мы получили равномерный отпечаток на теплораспределителе процессора AMD:



На радиаторе двумя проволочными скобами закреплён вентилятор GELID Slim 12 размерами 120х120х15,8 мм:

Вентилятор оснащён PWM-управлением, и его скорость может изменяться в диапазоне от 750 до 1600 об/мин при уровне шума от 12 до 25,4 дБА. Максимальные воздушный поток и статическое давление заявлены на уровне 52,4 CFM и 1,35 мм H2O, соответственно. Гидродинамический подшипник вентилятора должен прослужить не менее 50000 часов, или 5,7 года непрерывной работы. Кроме того, использование данного типа подшипника обещает нам действительно тихую работу кулера. Но посмотрим.

GELID SlimHero совместим со всеми современными платформами, за исключением LGA2011. Этот момент отличает его от двух других участников тестирования, правда уже не в самом выгодном свете. Установка кулера на любую поддерживаемую платформу осуществляется сквозь материнскую плату, поэтому последнюю придётся вынимать из корпуса системного блока. Для фиксации кулера используются стальные направляющие с закреплёнными в них винтами и резиновыми шайбами:



Кулер закрепляется с обратной стороны платы фигурными гайками, под которые подкладываются изоляционные шайбы:



Установка пусть и не быстрая, но совсем несложная. В результате система охлаждения оказывается надёжно закреплена на материнской плате. Вот как выглядит установленный GELID SlimHero:



Как видим, установке модулей оперативной памяти с радиаторами в первые слоты GELID SlimHero помешал, но это не критично, поскольку в компактных HTPC-системах, как правило, не используются модули с высокими радиаторами, да и два других слота остались не заблокированными даже в нашем случае.

HTPC-корпуса системного блока в нашем распоряжении не оказалось, а в обычном среднеразмерном ATX-корпусе GELID SlimHero выглядит следующим образом:

Scythe Big Shuriken 2 Rev. B (SCBSK-2100). Thermalright AXP-100

#Scythe Big Shuriken 2 Rev. B (SCBSK-2100)

Второй участник тестирования, выпущенный известной японской компанией, называется Scythe Big Shuriken 2 Rev. B и является дальнейшим развитием самого первого варианта «Сюрикэн». Запечатан он в компактную картонную коробку, по традиции Scythe, буквально испещренную информацией:



Комплектность вполне типичная для систем охлаждения японской компании и включает в себя всё необходимое для установки кулера на любой современный процессор:

Сделан Scythe Big Shuriken 2 Rev. B в Тайване и стоит 35 долларов США. Гарантия — 2 года.

Кулер также относится к классу топ-конструкций и внешне вполне схож с GELID SlimHero:



Его высота равна 58 мм, а ширина и длина 125 и 135 мм соответственно:



В конструкции применены пять тепловых трубок диаметром шесть миллиметров, пронзающие медное никелированное основание и, загибаясь на 180 градусов, входящие в алюминиевые пластины радиатора:



Причём с основным верхним радиатором трубки контактируют именно своей верхней частью, что, разумеется, снижает интенсивность теплообмена и эффективность кулера в целом.

Радиатор набран 80 алюминиевыми пластинами толщиной 0,3 мм с межрёберным расстоянием 1,2 мм:

Следов припоя нам обнаружить не удалось, поэтому, вероятнее всего, в местах контакта используется термоклей. В то же время конструкция собрана достаточно крепко, пластины не болтаются на трубках.

Ровность и качество обработки никелированного основания изумительные и едва не дотягивают до зеркальной полировки:



На радиаторе установлен вентилятор Scythe SlipStream Slim (SY1212SL12H-P) размерами 120х120х12 мм:

Он поддерживает широтно-импульсную модуляцию, поэтому способен в автоматическом режиме изменять свою скорость от 500 до 2000 об/мин при воздушном потоке 12,1–45,5 CFM, статическом давлении 0,11–1,35 мм H2O и уровне шума 9,3–33,7 дБА. Подшипник скольжения прослужит 30000 часов, или более 3,4 года непрерывной работы.

Scythe Big Shuriken 2 Rev. B совместим со всеми без исключения платформами, а процедура его установки подробно изложена в инструкции. Принципиально она не отличается от процедуры установки вышерассмотренного кулера GELID и также осуществляется сквозь плату с помощью накладных пластин и винтов. Из более детальных отличий отметим необходимость использования универсальной усилительной пластины, через которую и затягиваются винты:



В надёжности такого крепления сомневаться не приходится. Что касается размещения Scythe Big Shuriken 2 на материнской плате, то здесь пользователям, вероятно, придётся столкнуться с такими же проблемами, как и в случае с кулером GELID:

А может быть, и не придётся столкнуться, если использовать обычные модули оперативной памяти без радиаторов:



В корпусе системного блока Scythe Big Shuriken 2 выглядит по-пластунски, расположившись даже ниже края корпусных вентиляторов:

Напомним, что высота кулера всего 58 мм.

#Thermalright AXP-100

Третий участник сегодняшнего тестирования — Thermalright AXP-100 — не может похвастать информативной упаковкой, так как, следуя оригинальным традициям Thermalright, кулер поставляется в светло-коричневой картонной коробке с названием компании-производителя и модели устройства:

Зато нам не приходится сомневаться в её надёжности, ведь внутри вставлен дополнительный корсет из вспененного полиэтилена, в котором и зафиксирован кулер. Сверху в плоской коробке расположены следующие аксессуары:

Кулер выпускается в Китае. Его стоимость равна цене отдельных суперкулеров весом более килограмма, а то и превышает ее и составляет 69,9 доллара США. Гарантийный срок равен двум годам.

Если в GELID SlimHero было четыре тепловых трубки, а в Scythe Big Shuriken 2 Rev.B пять, то в маленьком Thermalright AXP-100 их сразу шесть! Что примечательно, при этом кулер Thermalright оказался самым компактным в сегодняшнем тестировании, ведь его высота с вентилятором составляет 58 мм (как и у Big Shuriken 2), а вот ширина и длина меньше и равны 105 и 121 мм  соответственно. Кроме того, по субъективной оценке AXP-100 — самый красивый кулер тестирования. Впрочем, смотрите сами:



Вся никелированная конструкция радиатора собрана не только надёжно, но и весьма аккуратно, а концы тепловых трубок закрыты фигурными колпачками. Все остальные размеры кулера вы можете увидеть на следующем чертеже:

Итак, радиатор состоит из шести тепловых трубок диаметром 6 мм, выходящих из медного основания, к которому они припаяны:



Трубки пронизывают 39 алюминиевых пластин толщиной 0,5 мм, расставленных с межрёберным расстоянием 1,9 мм. Площадь пластин радиатора увеличена в его средней части дополнительными трапецеидальными отводами, а в качестве двух подпорок используются две проволочные опоры:



Весит радиатор всего 320 граммов. Качество обработки медного никелированного основания размерами 42х40 мм изумительное:

Кроме этого, в сравнении с большинством других кулеров Thermalright у нашего экземпляра AXP-100 оно оказалось ещё и практически ровное:



В штатной комплектации Thermalright AXP-100 с радиатором поставляется вентилятор весом 40 граммов и размерами 108х101х14 мм:



Однако если его вам покажется мало, то с помощью входящих в комплект пластин на радиатор Thermalright AXP-100 можно установить как обычный 120-мм вентилятор, так и большой TY-140:

Что касается штатного вентилятора, то он может вращаться со скоростью от 900 до 2500 об/мин под ШИМ-управлением. Воздушный поток при этом заявлен в диапазоне от 16 до 44,5 CFM, а уровень шума от 22 до 30 дБА. Срок службы улучшенных подшипников скольжения (EBR) в характеристиках не приводится.

Thermalright AXP-100 можно установить на любую современную платформу, в комплекте поставки для этого есть все необходимые крепления, а на официальном сайте опубликована подробная инструкция по установке. Кулер укомплектован стандартным набором креплений, включаемым в поставку самых производительных воздушных систем охлаждения Thermalright. Опорой для кулера служит стальная рамка, прикрепляемая к стойкам сквозь материнскую плату с использованием backplate:



Thermalright AXP-140 притягивается к плате прижимной пластиной с двумя винтами через прорези в радиаторе:

Затем на радиатор остаётся только установить либо штатный вентилятор, либо TY-140 через дополнительную монтажную пластину, входящую в комплект:



Радиатор Thermalright AXP-100 ещё ниже, чем у GELID или Scythe, но кулер заметно компактнее, поэтому вряд ли помешает радиаторам на памяти даже в ближайших к процессорному разъёму слотах:



На двух следующих фото прекрасно видно, что если штатный вентилятор Thermalright AXP-100 будет охлаждать преимущественно радиатор, то огромный в сравнении с ним TY-140 накроет своим воздушным потоком не только радиатор, но и всё околосокетное пространство:



Какова разница в эффективности между этими вариантами, мы узнаем сразу же после методики тестирования.

Тестирование. Выводы

#Тестовая конфигурация, инструментарий и методика тестирования

Как мы уже упоминали, настоящего HTPC-корпуса в нашем распоряжении нет, поэтому тестирование систем охлаждения было проведено в обычном ATX-корпусе системного блока следующей конфигурации:

  • Системная плата: ASUSTeK Crosshair V Formula (Socket AM3+, AMD 990FX/SB950, BIOS 1703);
  • Центральный процессор: AMD FX-8150 (Zambezi, 3,6 ГГц, 1,2875 В);
  • Термоинтерфейс: ARCTIC MX-2;
  • Оперативная память: DDR3 2x4 Гбайт Mushkin Redline (1600 МГц, 9-11-10-28, 1,65 В);
  • Видеокарта: AMD Radeon HD 7770 1 Гбайт;
  • Системный диск: SSD 256 Гбайт Crucial m4 (SATA-III, CT256M4SSD2, BIOS v0009);
  • Корпус: Hiper Osiris (три вентилятора Scythe Kama Flow 2 120 (SP1225FDB12L) на 930 об/мин);
  • Панель управления и мониторинга: Zalman ZM-MFC2;
  • Блок питания: Seasonic SS-1000XP Active PFC F3 (1000 Вт), 120-мм вентилятор.

Тестирование было проведено под операционной системой Microsoft Windows 7 Ultimate x64 SP1. Для создания нагрузки мы использовали тест стабильности из утилиты AMD Overdrive, который весьма сильно нагружает центральный процессор:



Длительность нагрузки — 14 минут. Период стабилизации температуры процессора между циклами составлял 8–10 минут. Мониторинг температур процессора и прочих параметров осуществлялся с помощью программы HWMonitor:

Комнатная температура контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура колебалась в диапазоне 23,5–24,0 °C.

Измерение уровня шума систем охлаждения осуществлялось с помощью электронного шумомера CENTER-321 в период от одного до трёх часов ночи в полностью закрытой комнате площадью около 20 кв.м со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся только сам кулер и его вентилятор. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от статора вентилятора. Системы охлаждения размещались на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 29,8 дБА, а субъективно комфортный (просьба не путать с низким!) уровень шума кулеров при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального контроллера путём изменения питающего напряжения с шагом 0,5 В.

Помимо сравнения HTPC-кулеров друг с другом, мы решили включить в диаграмму результаты тестирования недорогого башенного кулера начального уровня Raijintek AIDOS. Добавим, что регулировка скорости вращения всех вентиляторов систем осуществлялась с помощью нашего контроллера с точностью ±10 об/мин, и перейдём к изучению результатов тестов.

#Результаты тестирования и их анализ

Эффективность охлаждения

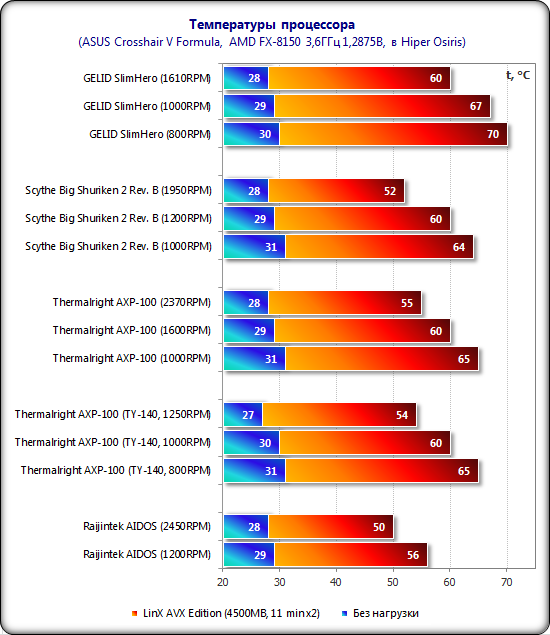

Результаты тестирования эффективности систем охлаждения представлены на диаграмме:

В первую очередь нужно отметить, что все HTPC-кулеры справились с охлаждением даже такого горячего процессора, как AMD FX-8150, который вряд ли кто-то когда-то будет ставить в HTPC-систему из-за избыточной для неё производительности данного процессора. То есть получается, что мы протестировали кулеры по эффективности с существенным запасом. Тем не менее даже при минимальных скоростях работы их вентиляторов стабильность процессору была обеспечена.

Сравнивая три системы охлаждения друг с другом, можно выделить двух фаворитов и одного аутсайдера. Наименее эффективен GELID SlimHero, который при максимальной скорости вентилятора охлаждает процессор так же, как и Scythe Big Shuriken 2 с Thermalright AXP-100 при средних скоростях. При минимальных оборотах каждого из кулеров Scythe и Thermalright выигрывают у GELID 5-6 градусов Цельсия. Замена вентилятора на Thermalright AXP-100 не привела к повышению эффективности, однако позволила достичь таких же результатов, как и со штатным вентилятором, но при меньшем уровне шума.

Отдельно нужно отметить, что самый простенький башенный кулер (Raijintek AIDOS), стоимостью вдвое дешевле наиболее дешёвого HTPC-кулера тестирования, значительно эффективнее любого из них как при максимальной, так и при минимальной скорости вентилятора. Однако, как мы уже говорили ранее, эффективность HTPC-кулеров по значимости находится всё же на втором месте после уровня шума, к оценке которого мы сейчас и перейдём.

Уровень шума

Уровень шума участников нашего сегодняшнего тестирования был измерен во всём диапазоне работы их вентиляторов по изложенной в соответствующем разделе статьи методике и представлен на графике:

Если GELID SlimHero и Scythe Big Shuriken 2 по уровню шума примерно одинаковы, то Thermalright AXP-100 со штатным вентилятором выгодно отличается от них, демонстрируя существенно более низкие показатели децибел при одинаковых скоростях вентиляторов. Например, если SlimHero и Big Shuriken 2 комфортны до скорости вентиляторов 1180 об/мин и тихие до 1000 об/мин, то скромный AXP-100 остаётся комфортным до скорости 1650 об/мин и тихим до 1360 об/мин! Меньший размер вентилятора Thermalright, а также качественный подшипник не оставили сегодня шансов конкурентам — AXP-100 является самым тихим кулером тестирования. Также отметим, что замена штатного вентилятора на большой TY-140 не позволила снизить уровень шума, вопреки нашим ожиданиям.

#Заключение

HTPC-кулер Thermalright AXP-100 оказался лучшим компактным кулером тестирования по совокупности характеристик. Это наиболее тихий и весьма эффективный для своих размеров охладитель, на который, в отличие от конкурентов, можно установить альтернативные вентиляторы большого размера. Кроме того, этот кулер восхитительно выглядит. Минус у данной модели лишь один — очень высокая стоимость, вдвое превышающая цену любого из двух других участников теста. На второе место мы поставим Scythe Big Shuriken 2 второй версии, как не менее эффективный чем Thermalright AXP-100 кулер, который, правда, не может похвастать таким же низким уровнем шума. Наконец, почётное третье место занял GELID SlimHero. Это наименее эффективная система охлаждения из рассмотренных в статье, которая, впрочем, справилась с охлаждением AMD FX-8150 под серьёзной нагрузкой. Плюс — это самый дешёвый кулер тестирования, да ещё и с пятилетней гарантией. В числе формальных минусов данной модели вспомним и отсутствие поддержки материнских плат с разъёмами LGA2011. Общими для всех протестированных моделей являются такие характеристики, как компактность, пусть и трудоёмкая, но не сложная процедура установки, надёжность крепления и малый вес.
