Ещё один шаг вперёд: система жидкостного охлаждения Antec KÜHLER H2O 920

Упаковка и комплектация. Особенности конструкции

#Введение

В этом году североамериканской компании Antec, Inc. исполняется 25 лет. Отметить этот юбилей компания решила ударным трудом, выпустив новые продукты и обновив практически все существующие линейки. Корпуса системных блоков, БП разных классов, аудиокомпоненты и масса всевозможных аксессуаров получили те или иные усовершенствования или обновления.

Линейка систем охлаждения также пополнилась новыми продуктами. В начале текущего года была выпущена система жидкостного охлаждения Antec KÜHLER H2O 620, а совсем недавно появилась более производительная Antec KÜHLER H2O 920. Её обзору и тестированию и будет посвящена сегодняшняя статья.

#Упаковка и комплектация

Сравнительно большая коробка выполнена из плотного картона. На её лицевой стороне изображена сама система охлаждения:

По информации на обратной и боковых сторонах упаковки можно узнать о системе охлаждения практически все, в том числе и тот факт, что она на 7-8 градусов Цельсия эффективнее жидкостного охлаждения первого поколения (какого именно — не уточняется):

Коробка была доставлена нам помятой, но внутри неё все компоненты оказались целыми — спасибо дополнительной оболочке внутри с отдельными отсеками под каждый компонент СВО.

Вместе с Antec KÜHLER H2O 920 поставляются две пластиковые backplate, две металлические прижимные пластины, комплект креплений и винтов для вентиляторов, инструкция по установке, а также компакт-диск с драйверами и специальной утилитой.

Страна производства — Китай, рекомендованная стоимость — 109 долларов США, гарантия — 3 года.

#Особенности конструкции

Antec KÜHLER H2O 920 основана на платформе Asetek 570LC, поэтому чего-то принципиально нового в своей конструкции не несёт:

Система герметична, заправлена хладагентом и состоит из радиатора с вентиляторами и помпы с водоблоком, соединённых двумя гибкими шлангами:

Ключевое отличие Antec KÜHLER H2O 920 от Antec KÜHLER H2O 620 заключается в радиаторе вдвое увеличенной толщины — против прежних 27 мм у новой системы радиатор толщиной 49 мм:

Но, к сожалению, его главный недостаток так и остался неустранённым — радиатор по-прежнему выполнен из алюминия. Это наверняка скажется не только на эффективности системы, но и на её долговечности, ведь в контуре этой системы есть медный водоблок, и с какими бы антикоррозионными присадками ни была охлаждающая жидкость, алюминий с медью образуют гальванопару, что со временем неизбежно приведёт к образованию коррозии.

Тем не менее предоставляемая Antec на эту систему охлаждения трехлетняя гарантия должна оградить пользователей от подобных проблем хотя бы на этот не столь малый срок.

Размеры радиатора составляют 151х120х49 мм. Он состоит из девяти плоских каналов толщиной около 1,5-2 мм и припаянной к ним гофроленты с межрёберным расстоянием не более 1,5 мм:

Из радиатора выходят два фитинга, на которых обжаты шланги внешним диаметром 11 мм и длиной 330 мм:

Кроме этого, с каждой стороны радиатора есть петли с резьбой для установки на него вентиляторов.

Помпа и водоблок представляют собой единый компонент размерами всего 72х72х28 мм:

Под пластиковой крышкой находится помпа неизвестной производительности, но не секрет, что основана она на керамическом подшипнике со сроком службы не менее 50 000 часов:

Уровень шума помпы заявлен в диапазоне 26-37 дБА, а максимальное энергопотребление не должно превышать 3,1 Вт. Поворотные фитинги, которыми оснащена помпа, упрощают процедуру установки водоблока и исключают перегибы шлангов.

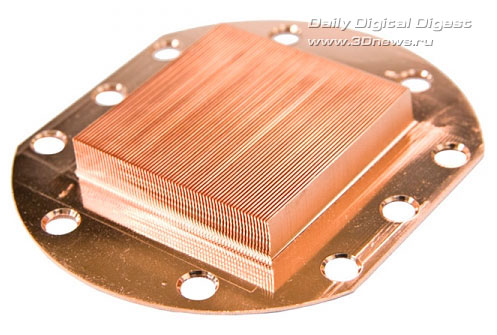

Медный водоблок имеет многоканальную структуру, состоящую из тонких рёбер высотой 6-7 мм:

На основании водоблока уже нанесён густой термоинтерфейс серого цвета. После установки водоблока на процессор получился следующий отпечаток:

Качество обработки основания неплохое, хотя и не имеет зеркальной полировки.

Система жидкостного охлаждения Antec KÜHLER H2O 920 оснащается двумя вентиляторами типоразмера 120х120х25 мм:

В сравнении с Antec KÜHLER H2O 620 у новинки не только увеличилось количество вентиляторов, но и число лопастей каждого из них — с семи до девяти:

Кроме того, они имеют более высокую максимальную скорость, заявленную на отметке 2400 об./мин (2000 об./мин у Antec KÜHLER H2O 620). Нижняя граница должна составлять 700 об./мин, а изменение скорости осуществляется методом широтно-импульсной модуляции (PWM). Максимальный воздушный поток в спецификациях вентиляторов заявлен на отметке 110 CFM, уровень шума — 43 дБА. Все эти характеристики дают понять, что тихой Antec KÜHLER H2O 920, скорее всего, не окажется. Добавим, что срок службы двойного подшипника качения вентиляторов равен 50 000 часов.

Совместимость, установка, управление и мониторинг. Технические характеристики

#Совместимость и установка

Как и предшественница, Antec KÜHLER H2O 920 совместима со всеми современными платформами. Но мы всё же посетуем на отсутствие поддержки LGA 2011, которую пора бы уже начать внедрять всем производителям систем охлаждения, ведь выход платформы «на носу», а кулеров для неё, по большому счёту, нет. Инструкцию по установке вы можете скачать с официального сайта Antec (формат PDF, 0,6 Мбайт).

Установка начинается с подготовки усилительной и прижимной пластин. В концы первой вставляются специальные втулки с резьбой, а также приклеиваются две полоски толстого двустороннего скотча:

Благодаря последним, backplate держится на обратной стороне материнской платы.

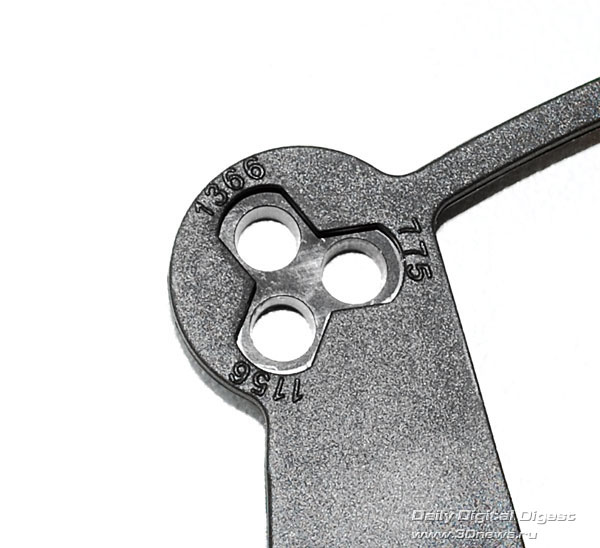

В свою очередь, в концы прижимной пластины вставляются пластиковые втулки с отверстиями:

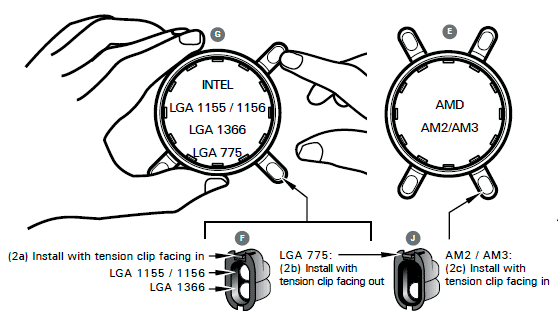

В комплекте Antec KÜHLER H2O 920 есть вставки двух типов: зелёные используются для платформ с процессорами AMD, а синие — для платформ с процессорами Intel:

Эти пластиковые втулки фиксируются на концах прижимной пластины:

Затем данная пластина винтами наживляется сквозь плату к backplate:

Но затягивать крепко-накрепко эту конструкцию до установки водоблока не следует, как и устанавливать саму материнскую плату в корпус системного блока.

До её установки в корпусе должна быть размещена Antec KÜHLER H2O 920. Обязательным условием для этого является наличие на задней стенке корпуса посадочного места под 120-мм вентилятор, в которое и устанавливается система:

Её закрепление осуществляется длинными винтами с подложенными под них шайбами. Причём второй вентилятор на радиатор мы рекомендуем ставить уже после установки материнской платы в корпус и закрепления на ней водоблока:

Сам водоблок прижимается к процессору пластиной крепления, винты которой и нужно затягивать уже после того, как водоблок будет вставлен под её «ушки»:

В собранном состоянии внутри корпуса системного блока Antec KÜHLER H2O 920 занимает совсем немного места:

Подключается она всего одним трёхконтактным коннектором к разъёму процессорного кулера на материнской плате. Вентиляторы запитываются непосредственно от кабеля помпы, а, кроме этого, к любому свободному USB-разъёму на плате необходимо подключить четырёхконтактный кабель для мониторинга и управления:

Логотип Antec на крышке помпы оснащён подсветкой:

Причём её цвет можно изменять на любой вкус. О том, как это сделать, — в следующем разделе статьи.

#Управление и мониторинг

Пожалуй, наиболее интересной особенностью, отличающей Antec KÜHLER H2O 920 от множества других серийных систем жидкостного охлаждения, является поддержка программного управления и мониторинга основных параметров системы. Для этого Antec подготовила драйверы и специальную утилиту. Кто бы мог подумать, но теперь даже для системы охлаждения необходима установка драйверов.

Утилита представляет собой небольшое окно с четырьмя вкладками. На первой — Dashboard — отображаются температура охлаждающей жидкости, уровень шума, а также скорость вентиляторов и помпы:

Показания уровня шума, скорее всего, изменяются математически пропорционально скорости вращения вентиляторов, так как никакого встроенного шумомера в Antec KÜHLER H2O 920, конечно, нет. А вот показания температуры охлаждающей жидкости очень похожи на правду, тем более что установить в цепи системы маленький температурный датчик не составляет никакого труда. На этой же вкладке можно выбрать режимы работы системы: Extreme, Silent и Custom.

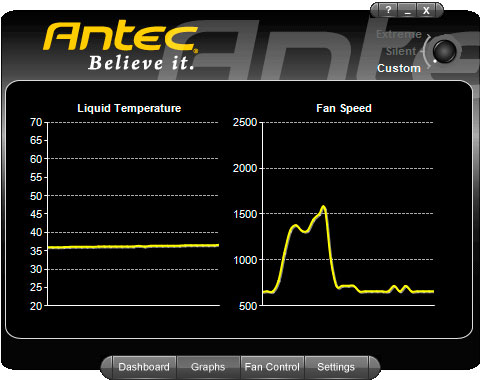

По информации на второй вкладке — Graphs — можно визуально контролировать изменение температуры охлаждающей жидкости и скорости вращения вентиляторов:

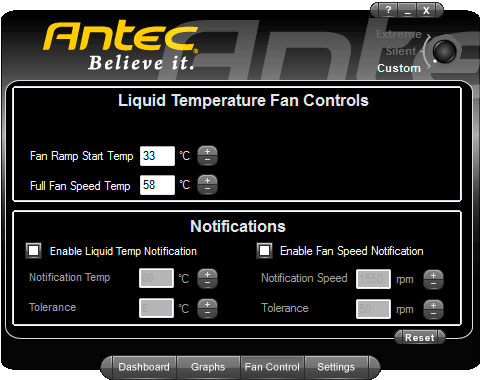

На третьей вкладке с говорящим названием Fan Control можно задать скорость вращения вентиляторов относительно температуры охлаждающей жидкости для режима «Custom», а также настроить уведомления:

К сожалению, простой ручной регулировки скорости вращения вентиляторов в данной утилите не предусмотрено, хотя она пришлась бы как нельзя кстати.

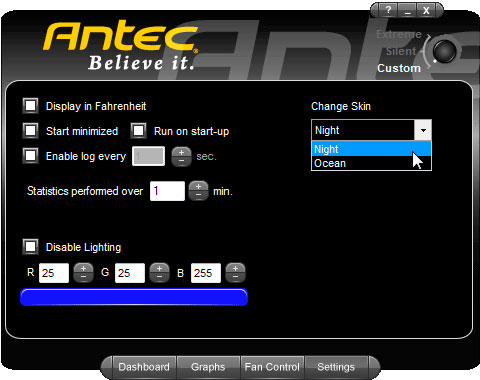

Наконец, последняя вкладка — Settings — позволяет настроить параметры самой утилиты и даже выбрать её «шкурку» (правда, пока всего из двух вариантов):

Здесь же есть такая занимательная возможность, как выбор цвета подсветки логотипа Antec на помпе с водоблоком. Причём не просто из каких-то определённых цветов, а прямо по цветовому тону RGB. Проще говоря, можно задать абсолютно любой цвет подсветки на ваш вкус.

В общем, очень удобная и функциональная утилита. Для полного счастья не хватает разве что ручной регулировки скорости вращения вентиляторов и скорости ротора помпы.

#Технические характеристики и рекомендованная стоимость

Наименование технических характеристик Antec KUHLER H2O 920
Радиатор
Размеры радиатора: ДхШхВ, мм 151х120х49
Материал алюминий
Масса, г 538
Вентиляторы
Модель вентиляторов н/д
Типоразмер 120х120х25
Количество и тип подшипника(ов) 2, качения
Скорость вращения, об./мин 700–2400
Воздушный поток, CFM 110 (макс.)
Уровень шума, дБА 43 (макс.)
Статическое давление, мм водяного столба н/д
Номинальное напряжение, В 12
Срок службы, ч 50 000
Масса, г 141х2
Помпа
Модель Asetek 570LC
Размеры: ДхШхВ, мм 72х72х28
Производительность, л/ч н/д
Тип подшипника керамический (CFF1)
Срок службы подшипника, ч 50 000
Номинальное напряжение, В 12
Потребление, Вт 3,1
Уровень шума, дБА 26–37
Масса, г 238
Водоблок
Размеры: ДхШхВ, мм 72х72х28
Материал и структура медь, микроканальная структура
Масса, г н/д
Совместимость с платформами LGA 775/1155/1156/1366, Socket AM2(+)/AM3(+)
Дополнительно
Термическое сопротивление системы, °С/Вт 0,124–0,139
Длина шлангов, мм 330
Внешний диаметр шлангов, мм 11
Хладагент нетоксичный, антикоррозионный (пропиленгликоль)
Термопаста высокоэффективная термопаста на основе оксида алюминия, нанесённая на основание водоблока, подсветка водоблока, программное обеспечение
Общий вес системы, г 1100
Гарантийный срок, лет 3
Рекомендованная стоимость системы, долларов США 109

Тестирование. Заключение

#Тестовая конфигурация, инструментарий и методика тестирования

Проверка эффективности систем охлаждения была проведена в закрытом корпусе системного блока следующей конфигурации:

  • Системная плата: Gigabyte GA-X58A-OC (Intel X58 Express, LGA 1366, BIOS F5c 06.09.2011);
  • Центральный процессор: Intel Core i7 Extreme Edition i7-980X 3,33 ГГц (Gulftown, B1, 1,225 В, 6x256 Kбайт L2, 12 Мбайт L3);
  • Термоинтерфейс: ARCTIC MX-4;
  • Оперативная память: DDR3 3x2 Гбайт OCZ Platinum Low-Voltage Triple Channel (1600 МГц, 7-7-7-24-1Т, 1,65 В);
  • Видеокарта: ATI Radeon HD 5770 1 Гбайт GDDR5 128 бит, 850/4800 МГц (с пассивным радиатором кулера Deepcool V4000);
  • Системный диск: RAID-0 2xSSD Kingston V-series SNV425S2128GB (SATA-II, 2x128 Гбайт, MLC, Toshiba TC58NCF618G3T);
  • Диск для программ и игр: Western Digital VelociRaptor (SATA-II, 300 Гбайт, 10000 об./мин, 16 Мбайт, NCQ) в коробке Scythe Quiet Drive 3,5″;
  • Архивный диск: Samsung Ecogreen F4 HD204UI (SATA-II, 2 Тбайт, 5400 об./мин, 32 Мбайт, NCQ);
  • Корпус: Antec Twelve Hundred (передняя стенка — три Noiseblocker NB-Multiframe S-Series MF12-S2 на 1020 об./мин; задняя — два Noiseblocker NB-BlackSilentPRO PL-1 на 1020 об./мин; верхняя — штатный 200-мм вентилятор на 400 об./мин);
  • Панель управления и мониторинга: Zalman ZM-MFC2;
  • Блок питания: Xigmatek «No Rules Power» NRP-HC1501 (1500 Вт), 140-мм вентилятор.

Шестиядерный процессор со штатным нешлифованным теплораспределителем при фиксированном на значении 25 множителе и активированной функции Load-Line Calibration (Level 2) был разогнан до 4,3 ГГц с повышением напряжения в BIOS материнской платы до 1,3875 В:

Технологии Turbo Boost и Hyper-Threading во время тестирования отключены. Напряжение модулей оперативной памяти было зафиксировано на отметке 1,5 В, а её частота составляла 1,38 ГГц с таймингами 7-7-7-16-1T (профиль Extreme). Прочие параметры BIOS, относящиеся к разгону процессора или оперативной памяти, не изменялись.

Тестирование проведено в операционной системе Microsoft Windows 7 Ultimate x64 SP1. Программное обеспечение, использованное для теста, следующее:

  • CPU Stress Test (CST) v0.18b — для создания нагрузки на процессор (матрица №15, 10-12 минут нагрузки);
  • Real Temp GT v3.64 — для мониторинга температуры ядер процессора;
  • CPU-Tweaker v1.5 — для визуального графического мониторинга температур и частот;
  • Gigabyte EasyTune 6 vB11.0823.1 — для мониторинга напряжений.

Полный снимок экрана во время проведения одного из циклов тестирования выглядит так:

Нагрузка на процессор создавалась двумя последовательными циклами CST с указанными выше настройками. Период стабилизации температуры процессора между циклами составлял 8–10 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура самого горячего из шести ядер центрального процессора в пике нагрузки и в режиме простоя. Кроме того, в отдельной таблице будут приведены температуры всех ядер процессора и их усреднённые значения. Комнатная температура контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования она колебалась в диапазоне 23,423,9 °C.

Измерение уровня шума систем охлаждения осуществлялось с помощью электронного шумомера CENTER-321 в период от одного до трёх часов ночи в полностью закрытой комнате площадью около 20 кв.м со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся только сам кулер и его вентилятор. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора кулера. Системы охлаждения размещались на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 29,8 дБА, а субъективно комфортный (не путать с низким) уровень шума кулеров при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В. Шаг изменения скорости вентиляторов составлял 200 об./мин (±10 об./мин).

Сравнение Antec KÜHLER H2O 920 было проведено с кулером Thermalright HR-02 Macho ($40) с одним штатным вентилятором TY-140:

Данного кулера оказалось более чем достаточно, чтобы оценить эффективность новой системы жидкостного охлаждения Antec.

Перейдём к изучению результатов.

#Результаты тестирования и их анализ

Эффективность

Прежде чем перейти к сравнению эффективности Antec KÜHLER H2O 920 и Thermalright HR-02 Macho, посмотрим на разницу между режимами работы SILENT и EXTREME системы жидкостного охлаждения:

SILENT

EXTREME

Как видим, в условно тихом режиме работы скорость вращения вентиляторов Antec KÜHLER H2O 920 изменялась в диапазоне от 1380 до 1620 об./мин, а максимальная температура наиболее горячего ядра процессора поднялась до 80 градусов Цельсия. В экстремальном режиме работы системы вентиляторы всегда функционировали на предельных для них 2300 об./мин, но температура опустилась сразу на 12 градусов Цельсия и в итоге не превысила 68 градусов. Очевидно, что, как и у всех подобных компактных СВО, эффективность Antec KÜHLER H2O 920 также сильно зависит от эффективности охлаждения её радиатора.

То же самое подтверждают и все остальные результаты тестирования, представленные в таблице и на диаграмме и отсортированные в порядке снижения эффективности:

Наиболее впечатляющий рост эффективности Antec KÜHLER H2O 920 мы можем наблюдать при повышении скорости вентиляторов с 800 до 1000 об./мин, когда пиковая температура процессора снижается сразу на 14 градусов Цельсия! Нетрудно сделать вывод, что при 800 об.мин вентиляторы попросту не продувают толстый радиатор и толком не охлаждают его. Похоже, именно поэтому в автоматическом режиме SILENT их нижняя граница скорости и не опускается ниже 1380 об./мин в нагрузке. При дальнейшем повышении скорости вентиляторов с шагом 200 об./мин температура снижается сначала дважды на 3 градуса Цельсия, а затем на 2 градуса. В диапазоне от 1800 до 2300 об./мин (EXTREME) температуру удаётся понизить лишь на 1 градус Цельсия, следовательно скорости выше 1800 об./мин Antec KÜHLER H2O 920 просто не нужны (для данных условий тестирования). Это подтверждается и температурами охлаждающей жидкости, которые Antec позволяет фиксировать:

Что касается сравнения системы жидкостного охлаждения Antec с хорошим воздушным кулером, то по чистой эффективности она, конечно, одерживает победу, но только без учёта разницы в уровне шума, который мы также обязательно сравним. Вместе с тем, Thermalright HR-02 Macho отнюдь не выглядит «мальчиком для битья», а при 800 и 1000 об./мин одного TY-140 и вовсе оставляет Antec KÜHLER H2O 920 не у дел. На максимальных для своего вентилятора 1290 об./мин Macho демонстрирует такую же эффективность, как и система жидкостного охлаждения на скоростях 1400-1600 об./мин. Какой из охладителей будет при этом в выигрыше по уровню шума — догадаться не сложно.

Теперь поставим Antec KÜHLER H2O 920 ещё более сложную задачу, разогнав процессор до 4450 МГц при 1,45 В. На скоростях вентиляторов 800 и 1000 об./мин система не справилась с такой нагрузкой, но уже при 1200 об./мин и более высоких скоростях обеспечила разогнанному процессору стабильность:

2x1200 об./мин

2x1400 об./мин

2x1600 об./мин

Для достижения предельного разгона нашего экземпляра шестиядерного процессора — 4500 МГц при 1,46875 В — пришлось увеличить скорость вращения вентиляторов Antec KÜHLER H2O 920 до максимума, при этом пиковая температура наиболее горячего ядра не превысила 81 градуса Цельсия:

2x2330 об./мин

Это, прямо скажем, превосходный результат, если не учитывать уровень шума. Добавим, что предельный разгон процессора под Thermalright HR-02 Macho несколько скромнее — 4450 МГц при 1,45 В и максимальных 85 градусах Цельсия.

Уровень шума

Уровень шума вентиляторов Antec KÜHLER H2O 920, её помпы и Thermalright HR-02 Macho, который был измерен во всём диапазоне их работы по изложенной в соответствующем разделе статьи методике, представлен на графике:

Уровень шума вентиляторов системы охлаждения Antec KÜHLER H2O 920 не выдерживает никакой критики. Мало того, что они шумят на скоростях, близких к максимальным, так ещё и на минимальных скоростях вентиляторы работают не то чтобы не тихо, но и совершенно некомфортно. Даже на, казалось бы, умеренных 1000 об./мин эти вентиляторы функционируют громче, чем один TY-140 кулера Thermalright HR-02 Macho на максимальных для него 1290 об./мин. Кроме этого, при минимальных оборотах данных «вертушек» отчётливо слышно и биение крыльчаток, и стрёкот двигателей. Можно сказать, что это одни из худших вентиляторов, которые нам довелось слышать.

А вот помпа, напротив, продемонстрировала отменные шумовые показатели. Лишь первые 1-2 минуты после включения её можно услышать, пока поток охлаждающей жидкости не стабилизируется и воздух не выйдет целиком из её крыльчатки. Затем она окончательно затихает и совершенно не тревожит своим едва-едва заметным рокотом, издавая всего 32,2 дБА. Получается, что компоненты Antec KÜHLER H2O 920 по уровню шума прямо противоположны друг другу — отвратительные вентиляторы и изумительная помпа. Жаль, что так вышло.

#Заключение

Как мы с вами сегодня убедились, по уровню эффективности компактные системы жидкостного охлаждения наконец достигли лучших представителей воздушных кулеров и даже превзошли их. И система Antec KÜHLER H2O 920 — яркий тому пример. Для полного и безоговорочного успеха ей осталось сделать ещё два шага.

Первый — снижение уровня шума — вполне реален и может быть достигнут за счёт замены алюминиевого радиатора медным с одновременной установкой на него двух вентиляторов толщиной не 25, а 38 мм. Благодаря этому можно будет сохранить очень высокий уровень эффективности и на низких скоростях вращения вентиляторов. Второй шаг заключается в снижении стоимости или хотя бы её сохранении на том же уровне при обязательном соблюдении первого шага. В противном случае конкурировать с воздушными кулерами будет весьма непросто.

Отдельно отметим удобную и функциональную утилиту управления и мониторинга Antec KÜHLER H2O 920, которую было бы здорово наделить ещё и ручным управлением скоростью вращения вентиляторов и скоростью помпы. Вероятнее всего, первое можно реализовать на программном уровне в следующих версиях данной утилиты, а насчёт второго такой уверенности у нас нет. Тем не менее, хотим пожелать Antec доработать KÜHLER H2O 920 как на аппаратном, так и на программном уровне. Сейчас же данная система очень эффективна, максимально универсальна, элементарна в установке и эксплуатации, но всё ещё довольно шумна.
