iiyama ProLite X2377HDS-1: E-IPS по-японски

Характеристики. Комплектация. Внешний вид

#Введение

Продукция фирмы iiyama у рядового пользователя всегда ассоциировалась с профессиональным потребительским сектором. Не слишком массовая, но достаточно дорогая и заточенная под выполнение широкого круга задач, связанных с полиграфией и дизайном, она долгое время практически игнорировалась простыми потребителями. Видимо, поэтому руководство компании решило, что пора менять ситуацию и запустило в производство несколько моделей для массового сегмента. Первые мониторы были спроектированы на основе матриц TN+film и отличались чуть лучшими показателями по цветопередаче по сравнению с одноклассниками, обладая при этом достаточно простой системой настройки, что позволило им занять свою небольшую долю рынка, а самой iiyama — избавиться от имиджа компании, чья продукция недоступна рядовым потребителям.

Время шло, прогресс не стоял на месте и многие пользователи, особенно из числа увлекающихся фото- и видеосъемкой, стали приходить к выводу о необходимости апгрейда. Этот момент удачно совпал с появлением недорогих и качественных матриц на основе технологии E-IPS. Компания iiyama, наравне с другими производителями, также решила воспользоваться случаем и разработать мониторы с лучшим качеством изображения по приемлемой цене. Поэтому анонс модели iiyama ProLite X2377HDS-1, состоявшийся в октябре прошлого года, вызвал если не фурор, то, как минимум, повышенное внимание со стороны потребителей. Параметры монитора для его класса совершенно типичны, с чем же связан такой интерес? Все дело в том, что цена для предзаказа в Европе была всего 165 евро! Разумеется, пока модель добралась до России, стоимость подтянулась до уровня аналогичных мониторов, но все это не отменяет того факта, что начальная цена аппарата весьма низкая не только для бренда в целом, но и для изделий такого класса. Тем интереснее будет выяснить, что же представляет собой новый монитор.

#Технические характеристики

iiyama ProLite X2377HDS-1
Экран
Длина диагонали, дюймов 23
Соотношение сторон 16:9
Покрытие Матовое
Стандартное разрешение, пикс. 1920x1080
PPI 95,78
Параметры изображения
Тип матрицы E-IPS
Тип подсветки LED
Макс. яркость, кд/м2 250
Контрастность статическая 1000:1
Контрастность динамическая 5 000 000 : 1
Количество отображаемых цветов 16,7 млн.
Частота горизонтальной развёртки, КГц 30—80
Частота вертикальной развёртки, Гц 55—75
Время отклика BtW, мс НД
Время отклика GtG, мс 5
Максимальные углы обзора по горизонтали/вертикали, ° 178 / 178 (CR ≥ 10)
Разъемы
Видеовходы 1 х DVI-D,
1 x VGA,
1 x HDMI
Дополнительные порты 1 x mini Jack
Встроенные колонки: число х мощность, Вт 2 x 1,5 Вт
Физические параметры
Регулировка положения экрана Угол наклона
VESA-крепление: размеры, мм 100х100
Крепление для замка Kensington Есть
Блок питания Внутренний
Макс. потребляемая мощность: в работе / в режиме ожидания (Вт) 32 / 0,5
Габаритные размеры (с подставкой): ДхВхГ, мм 546x395x164
Габаритные размеры (без подставки): ДхВхГ, мм 546x385x54
Масса нетто (с подставкой), кг 3,4
Масса нетто (без подставки), кг НД
Гарантийный срок, лет 1
Цена, руб. Нет данных

Спецификации монитора практически полностью повторяют характеристики других, аналогичных моделей, например LG Flatron IPS235T, о которой мы писали не так давно. Забегая вперед, отметим: после визуального тестирования и анализа технических характеристик напрашивается вывод, что и матрица у iiyama ProLite X2377HDS-1 такая же, как у модели от LG. Соответственно, параметры яркости и контрастности совершенно типичны для своего класса и удивления не вызывают. Кроме того, производитель поясняет, что короткое время отклика реализуется при помощи овердрайва. Среди конструктивных особенностей стоит отметить наличие HDMI-интерфейса и встроенной акустики мощностью 1,5 Вт на канал.

#Упаковка, комплект поставки

Монитор упакован в картонную коробку небольших размеров, на которой перечислены основные достоинства модели. Для переноски предусмотрена удобная ручка. Упаковка с монитором и комплектующими внутри весит немного, поэтому при транспортировке неудобств возникнуть не должно.

iiyama ProLite X2377HDS-1 — упаковка

Кроме самого монитора, в коробке находятся следующие аксессуары:

  • основание подставки;
  • вертикальная опора;
  • кабель питания;
  • кабель DVI↔DVI;
  • кабель D-Sub↔D-Sub;
  • кабель mini Jack↔mini Jack;
  • инструкция;
  • гарантийный талон.

iiyama ProLite X2377HDS-1 — комплект поставки

Наличие HDMI-интерфейса, безусловно, является неоспоримым плюсом модели, но отсутствие соответствующего кабеля немного портит впечатление. С другой стороны, для передачи видеосигнала всегда можно воспользоваться кабелем DVI↔DVI из комплекта поставки и соответствующим переходником.

#Конструкция, сборка

Внешний вид монитора iiyama ProLite X2377HDS-1 также прост и непритязателен — обычный офисный вариант. Сочетание матовых и глянцевых текстур приятного на ощупь пластика давно уже воспринимается как неотъемлемая часть дизайна современной техники. Буквально все ориентировано на комфортную работу, каждая деталь функционально продуманна. Строгие надписи не бросаются в глаза, лишь логотип компании выделяется на фоне лаконичной рамки экрана. Опора позволяет менять угол наклона дисплея, однако слишком тугой шарнир не дает сделать это плавно. Как мы уже упоминали, монитор оснащен всеми современными интерфейсами для подключения видеосигнала. А при помощи HDMI стало возможным передавать и цифровое аудио, которое можно воспроизводить как через встроенную акустику, так и через внешние устройства, такие как наушники или активные аудиомониторы. Вообще стоит отметить удачную мультимедийную концепцию устройства: полностью реализовать все его функции с помощью всего одного подключения по интерфейсу HDMI — это действительно очень удобно. Про такую особенность монитора, как встроенный блок питания, можно даже не упоминать — это само собой разумеющийся конструктивный штрих. Ну и конечно, монитор можно повесить на стену с помощью подходящего кронштейна стандарта VESA 100. Кстати, конструкция вертикальной опоры ножки вызывает недоумение: как выяснилось, сперва ее нужно прикрепить к монитору, а только потом монтировать конструкцию к основанию. В ином случае некоторые пластиковые защелки не попадают в соответствующие пазы.

Среди портов видеовходов не хватает разве что интерфейса DisplayPort, но, на наш взгляд, это скорее излишество, чем необходимость для данного класса устройств. Если звучание встроенных акустических систем по какой-то причине не устраивает, можно воспользоваться дополнительным аналоговым аудиовыходом и подключить более качественную акустику.

Кнопка включения и органы управления монитора традиционно расположены справа на нижней кромке панели. Клавиши удобные, нажимаются без особых усилий, поэтому настройка монитора не вызывает трудностей.

#Настройки

При включении монитора на экране на несколько секунд появляется логотип компании iiyama.

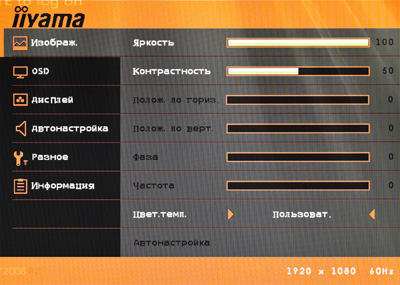

Меню монитора удобно организовано, в целом логично и понятно, но есть одна особенность: предустановки изображения и их параметры расположены в пункте «Дисплей», а общие настройки картинки сгруппированы в пункте «Изображение». Честно говоря, для чего это сделано — не ясно. Здесь же пользователю доступны лишь яркость, контрастность и цветовая температура, если монитор подключен по цифровому интерфейсу, и другие настройки при подключении по входу VGA. Кстати, войти в меню можно, только нажав соответствующую кнопку на самом мониторе, что в темноте может быть не очень удобно.

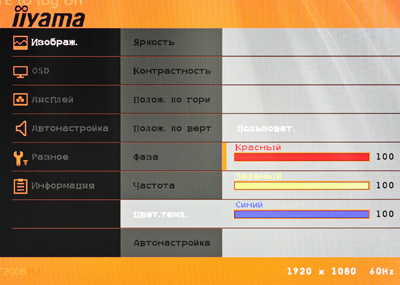

Цветовую температуру можно выбрать из трех значений: 6500 К, 7500 К и 9300 К, а также настроить вручную.

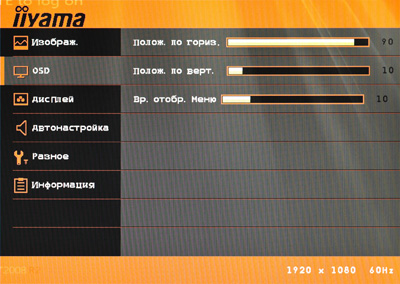

Пункт OSD позволяет настроить положение меню на экране, а также время его отображения.

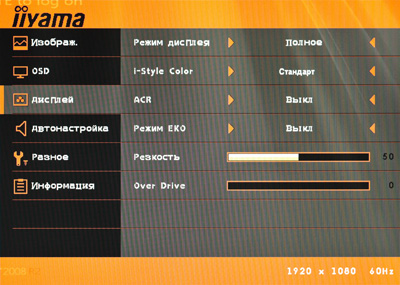

Все предустановленные режимы в пункте «Дисплей» имеют готовые сочетания яркости, контраста и цветовой температуры, а также преднастроенные резкость и овердрайв. Если самостоятельно изменить один из параметров, автоматически активируется режим «Стандарт», что позволяет считать его ручной настройкой. Выбор этой предустановки, кроме того, открывает доступ к более тонким регулировкам цветовой температуры на основе базовых компонентов цветовой модели RGB. Также в этом пункте меню можно активировать режим ACR, усиливающий контрастность изображения, выбрать соотношение сторон сигнала и включить режим экономии EKO.

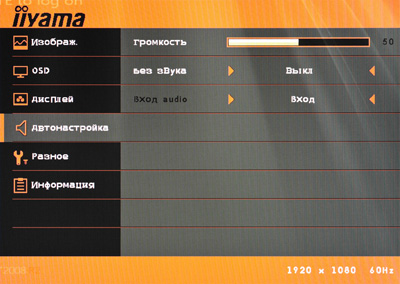

В пункте «Автонастройка» можно отрегулировать громкость звука (это проще сделать двумя отдельными кнопками на самой панели), а также выбрать режим «Без звука». Кстати, монитор имеет интересную особенность: аудиопорт можно использовать и как вход, например подключить выход звуковой карты к встроенной акустике, и как выход, например подключить к дисплею домашний кинотеатр. Соответствующий режим работы можно выбрать в данном пункте меню.

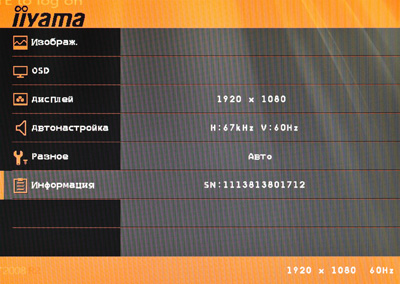

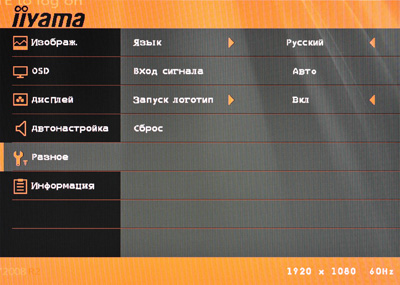

Другие страницы позволяют настроить интерфейс меню, задать вход для видеосигнала, а также получить сервисную информацию о мониторе.

Стоит отметить, что вопрос с локализацией решен не полностью: часть пунктов меню на английском, остальные страницы полностью переведены на русский язык, причем качество перевода не вызывает нареканий.

Тестирование. Выводы

#Методика тестирования

Тестирование мониторов в лаборатории 3DNews проводится с помощью колориметра Spyder3, входящего в состав измерительного комплекса Spyder3Studio. Оборудование любезно предоставлено редакции компанией «Графитек». Для большинства измерений используется стандартное ПО Spyder3Elite для ОС Windows (версия на момент настоящего тестирования — 4.0.2). Методика также дополнена тестом точности цветопередачи, выполняемым программой Color Solutions basICColor Display версии 4.1.11.

В настоящий момент для измерения в тестовой лаборатории 3DNews доступны следующие параметры изображения:

  • яркость черного и белого поля;
  • контрастность;
  • яркость белого поля при различных значениях настроек яркости дисплея;
  • гамма-кривая белого цвета;
  • цветовая температура белого поля при различных значениях яркости видеосигнала;
  • хроматические координаты белой точки и базовых цветов;
  • цветовой охват;
  • ΔE — мера точности цветопередачи;
  • равномерность подсветки экрана.

#Результаты тестирования

Исследование монитора проводилось в четырех предустановленных вариантах настроек изображения, а именно: «Игра», «Кино», «Текст» и «Пейзаж», а также в пользовательском режиме «Стандарт». Яркость в первых двух режимах находилась на максимальной отметке, во вторых двух — на уровне 50% и 75% соответственно. Контрастность оставили как есть, показатель гамма-кривой не регулировался. В пользовательском режиме яркость монитора также была выкручена на максимум, а значение цветовой температуры было установлено на 6500 К. К сожалению, по итогам измерения диапазона яркости и контраста монитора выяснилось, что ProLite X2377HDS-1 не дотягивает до паспортных показателей. Реальная яркость оказалась на уровне 217 кд/кв.м, тогда как заявленная составляет 250 кд/кв.м. При этом уровень черного также оказался весьма высоким (в среднем около 0,3 кд/кв.м) и, более того, продемонстрировал практически линейный рост с увеличением яркости. Как и в случае с монитором LG Flatron IPS235T, стоит отметить наличие фиолетового оттенка при отображении черного цвета, который хорошо заметен при боковом взгляде на экран.

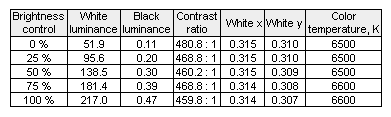

iiyama ProLite X2377HDS-1 — параметры изображения при различных уровнях яркости

Результаты измерений основных параметров изображения, проведенных в предустановленных и пользовательских режимах, показали, что ни одна предустановка не дотягивает до паспортных показателей. Максимум яркости составил около 220 кд/кв.м в режимах «Текст» и «Пейзаж», они же стали лидерами по уровню контрастности — 559:1. Предустановки «Игра» и «Кино» снижают яркость до 190 кд/кв.м, при этом контрастность также уменьшается до значения 482:1. Что касается цветовой температуры, то измеренные значения весьма далеки от 6500 К, но при этом практически точно соответствуют предустановленным значениям 7500 К и 9300 К соответственно. Пользовательский режим «Стандарт» с предустановкой цветовой температуры 6500 К на фоне остальных пресетов продемонстрировал неплохую яркость и контрастность 215 кд/кв.м и 503:1 соответственно, что также не дотягивает до заявленных значений.

iiyama ProLite X2377HDS-1 — параметры изображения в предустановленных режимах

iiyama ProLite X2377HDS-1 — параметры изображения в пользовательском режиме

Гамма-кривые буквально во всех режимах практически не отличаются друг от друга. Контрастность верхней части диапазона традиционно увеличивается за счет самых светлых тонов, поэтому легкий подъем в светлых тонах приводит к визуальному улучшению восприятия изображения. С точки зрения постоянства цветовой температуры все тоже более или менее пристойно, если не считать самых крайних участков графика. Причем разброс во всех режимах не превышает 500 К — это неплохой результат. Стоит отметить, что график режима «Кино» практически не отличается от графика режима «Игра», то же самое можно сказать и о предустановках «Стандарт», «Текст» и «Пейзаж».

iiyama ProLite X2377HDS-1, режим «Игра» — гамма-кривая и постоянство цветовой температуры

iiyama ProLite X2377HDS-1, режим «Кино» — гамма-кривая и постоянство цветовой температуры

iiyama ProLite X2377HDS-1, режим «Текст» — гамма-кривая и постоянство цветовой температуры

iiyama ProLite X2377HDS-1, режим «Пейзаж» — гамма-кривая и постоянство цветовой температуры

iiyama ProLite X2377HDS-1, режим «Стандарт» — гамма-кривая и постоянство цветовой температуры

Графики цветового охвата монитора также демонстрируют отличные показатели, причем даже форма охвата практически одинакова во всех режимах с незначительными отклонениями, которые, впрочем, вполне можно списать на погрешность измерения. В синей области измеренный охват точно ложится на референсный, в зеленой — слегка превосходит его, а в красной — заметно превышает эталон. В целом стоит отметить, что площадь графика больше цветового пространства sRGB примерно на 10%.

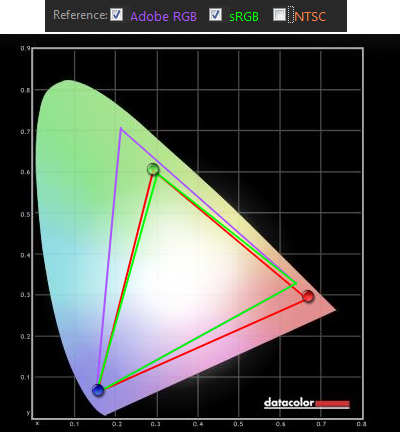

iiyama ProLite X2377HDS-1, режим «Игра» — цветовой охват

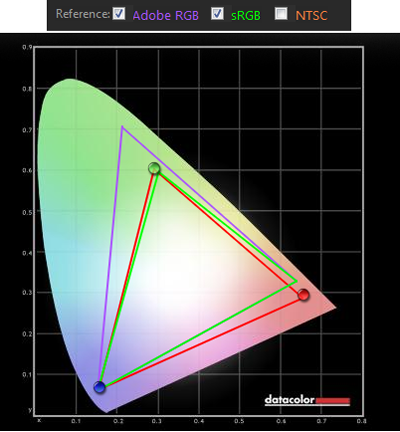

iiyama ProLite X2377HDS-1, режим «Кино» — цветовой охват

iiyama ProLite X2377HDS-1, режим «Текст» — цветовой охват

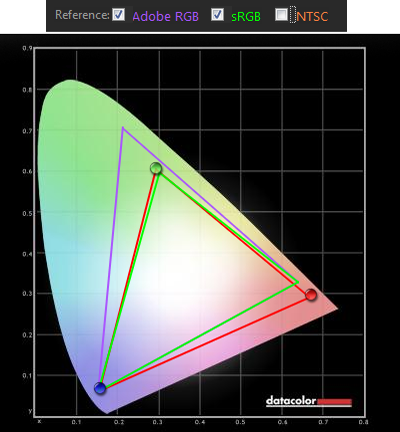

iiyama ProLite X2377HDS-1, режим «Пейзаж» — цветовой охват

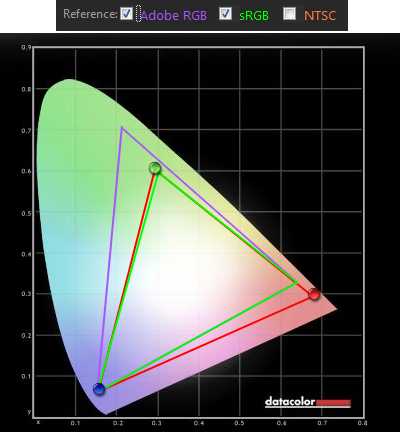

iiyama ProLite X2377HDS-1, режим «Стандарт» — цветовой охват

С точностью цветопередачи ситуация примерно такая же, что и с цветовым охватом — все более или менее ровно, показатели среднего отклонения имеют небольшой разброс относительно значения 5,8, не превышая при этом 6,6. Это довольно неплохой результат. Лучше всех показали себя режимы «Игра» и «Кино», чуть хуже «Текст» и «Пейзаж», предустановка «Стандарт» — на последнем месте.

Iiyama ProLite X2377HDS-1, точность цветопередачи в различных режимах
Режим Игра Кино Текст Пейзаж Стандарт
ΔEab
Среднее 5,82 5,89 4,93 4,86 6,57
Максимальное 18,5 19,38 21,96 21,78 24,99
Ст. отклонение 4,25 4,38 4,59 4,52 5,52
ΔE94
Среднее 2,13 2,14 1,83 1,81 2,31
Максимальное 4,49 4,27 4,01 3,96 4,53
Ст. отклонение 0,91 0,9 1,04 1,01 1,23

iiyama ProLite X2377HDS-1, режим «Игра» — точность передачи отдельных оттенков, ΔE

iiyama ProLite X2377HDS-1, режим «Кино» — точность передачи отдельных оттенков, ΔE

iiyama ProLite X2377HDS-1, режим «Текст» — точность передачи отдельных оттенков, ΔE

iiyama ProLite X2377HDS-1, режим «Пейзаж» — точность передачи отдельных оттенков, ΔE

iiyama ProLite X2377HDS-1, режим «Стандарт» — точность передачи отдельных оттенков, ΔE

iiyama ProLite X2377HDS-1, режим «Игра» — точность передачи отдельных оттенков, ΔE94

iiyama ProLite X2377HDS-1, режим «Кино» — точность передачи отдельных оттенков, ΔE94

iiyama ProLite X2377HDS-1, режим «Текст» — точность передачи отдельных оттенков, ΔE94

iiyama ProLite X2377HDS-1, режим «Пейзаж» — точность передачи отдельных оттенков, ΔE94

iiyama ProLite X2377HDS-1, режим «Стандарт» — точность передачи отдельных оттенков, ΔE94

#Аппаратная калибровка

С помощью программы Spyder3Elite монитор был откалиброван в пользовательском режиме предустановкой цветовой температуры 6500 К. В ходе проведения замеров выяснилось, что измеренное значение практически точно соответствует заявленному. А поскольку целью калибровки было достижение цветовой температуры 6500 К и гаммы 2,2 с сохранением максимальной яркости, то было решено воспользоваться именно готовой предустановкой.

В таблице ниже приведены характеристики изображения, полученные до и после калибровки. Что изменилось в ходе данной процедуры и какой ценой? Точность цветопередачи увеличилась до 4, что является хорошим показателем. Показатель гамма-кривой также вплотную приблизился к эталону и составил 2,22. Цветовой охват лег на референсный график практически идеально, чуть-чуть не дотянув в зеленой области. И, как обычно, яркость снизилась с 215 кд/кв.м до 203 кд/кв.м. А поскольку яркость черного поля не изменилась, как следствие, упала и контрастность: с 523,4:1 до 493,9:1.

iiyama ProLite X2377HDS-1 — характеристики изображения до и после калибровки

До калибровки После калибровки Мишень
Яркость, кд/кв.м
Белое поле 214,60 202,50 Макс.
Черное поле 0,41 0,41
Контрастность 523,4:1 493,9:1
Гамма 2,13 2,22 2,2
Белая точка, CIE (x/y) 0,309/0,304 0,312/0,328 0,313/0,329
Базовые цвета в хроматических координатах CIE: x/y
Красный 0,675/0,295
Зеленый 0,291/0,606
Синий 0,153/0,061
ΔEab
Среднее 6,57 3,96 0,00
Максимальное 24,99 12,79
Ст. отклонение 5,52 2,71
ΔE94
Среднее 2,31 1,45 0,00
Максимальное 4,53 5,93
Ст. отклонение 1,23 1,18

iiyama ProLite X2377HDS-1, после калибровки — точность передачи отдельных оттенков, ΔE

iiyama ProLite X2377HDS-1, после калибровки — точность передачи отдельных оттенков, ΔE 94

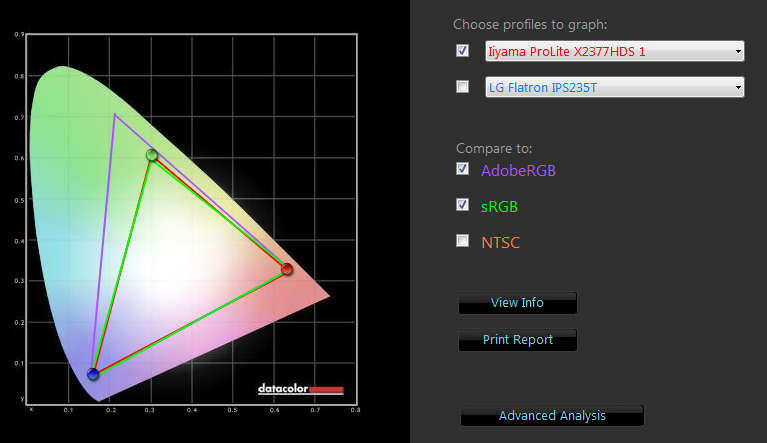

iiyama ProLite X2377HDS-1, после калибровки — цветовой охват

Равномерность подсветки экрана

Равномерность подсветки по полю экрана оценивалась в пользовательском режиме с предустановкой цветовой температуры 6500 К. Разброс равномерно растет при уменьшении яркости, причем если на максимуме разница между самой темной и самой яркой областью экрана составляет вполне приемлемые 15%, то при половине яркости она возрастает до 30%, а это уже неудовлетворительный результат, особенно для светодиодной подсветки.

#Выводы

Если кратко резюмировать результаты измерений — монитор удался. Даже сравнивая его с LG Flatron IPS235T с весьма схожими характеристиками, мы не можем не признать, что iiyama ProLite X2377HDS-1 выглядит более убедительно. Причем воспользоваться всеми его преимуществами (по сравнению с аналогами на матрицах TN+film) можно практически сразу — стоит только достать его из коробки, подключить по интерфейсу HDMI и выбрать предустановку цветовой температуры 6500 К. Уже в таком варианте можно запросто обрабатывать изображения и фотографии, монтировать видео, смотреть фильмы с той цветовой палитрой, которая была задумана режиссером. Естественно, можно также выполнять офисную работу и даже слушать любимую музыку с помощью встроенной акустики. А калибровка монитора еще сильнее приблизит цветопередачу к референсным параметрам.

Теперь о недостатках. К сожалению, реальная яркость экрана не дотягивает до заявленного значения. Уровень черного также довольно высок, отчего здорово уменьшается контрастность по сравнению с паспортными показателями. Равномерность подсветки по полю экрана также могла бы быть значительно лучше. Необходимо отметить паразитный фиолетовый оттенок, заметный, если смотреть на монитор под углом. Это характерное явление для панелей такого типа. Стоит упомянуть также недоработку конструкции опоры: тут необходим определенный порядок сборки. Ну и конечно же, хотелось бы увидеть столь необходимую регулировку по высоте. И все-таки iiyama ProLite X2377HDS-1 представляет собой отличную альтернативу мониторам на основе технологии TN+film (особенно учитывая ценовой показатель и результаты проведенных измерений).

Преимущества:

  • хорошее качество цветопередачи как с предустановленными настройками, так и после калибровки;
  • тонкий корпус;
  • практичный дизайн;
  • невысокая цена.

Недостатки:

  • невозможно изменить гамму;
  • небольшой запас по яркости;
  • недостаточно глубокий черный цвет;
  • ограниченная регулировка положения монитора.

Редакция 3DNews благодарит компанию «Графитек» за предоставленный в распоряжение нашей лаборатории измерительный комплекс Spyder3Studio.

С файлового сервера 3DNews можно скачать цветовой профиль для этого монитора, предназначенный для использования с настройками, описанными в разделе «Аппаратная калибровка».
