Платы от MSI и ECS на чипсете AMD 690G

Стр.1 - Спецификации, комплектация

Спустя довольно продолжительное время после поглощения ATI компанией AMD, последняя представила новую серию интегрированных чипсетов 690G/V с встроенным графическим ядром Radeon X1250/X1200. Это графическое ядро является несколько модифицированным ядром Radeon Xpress 1150. Это означает наличие четырех пиксельных конвейеров и поддержку DirectX 9.0. Что касается поддержки вершинных шейдеров, то они по-прежнему выполнены на программном уровне. Зато увеличена частота ядра до 375-400 МГц, что обеспечит небольшую прибавку производительности в 3D приложениях.

ECS AMD690GM-M2
Чипсет AMD 690G
Процессор Athlon 64 Socket AM2 HTT 200 МГц
Память DDR2 400/533/667/800
HDD 1x UltraDMA/133
4X Serial ATA (RAID)
Дополнительно Звук HDA
10 USB 2.0
Gigabit Ethernet
Цена: $75 (Price.ru)

MSI K9AGM2-FIH
Чипсет AMD 690G
Процессор Socket AM2 Athlon64 HTT 200 МГц
Память DDR2 400/533/667/800
HDD 1x UltraDMA/133
4x SerialATA(RAID)
Дополнительно 2 IEEE-1394a
Звук HDA
10 USB 2.0
Gigabit Ethernet
Цена: ~$90 (Price.ru)

Южный мост у обоих чипсетов один и тот же: ATI SB600. Соответственно, платы на основе 690G/V будут поддерживать четыре канала SerialATA II (RAID 0, 1, 0+1), один канал ParallelATA, 10 портов USB 2.0 и встроенный звук High Definition Audio. Впрочем, характеристики этого морально устаревшего чипа нам хорошо известны. Поэтому более внимательно рассмотрим северный мост AMD RS690 (кодовое обозначение).

Этот чип поддерживает 24 линии шины PCI Express, из которых 16 выделяется на графический слот, четыре линии отводятся на связь с южным мостом, а оставшиеся четыре - на нужды разработчиков материнских плат (то есть слоты PCI Express, подключение гигабитного контроллера и прочее). Специально отметим, что чипсет поддерживает одновременное использование, как встроенного графического ядра, так и внешней видеокарты. Это означает возможность подключения четырех мониторов к одной системе. Кроме того, чипсет имеет интегрированный TV-выход (кстати, он установлен на обеих тестовых платах). И еще одна неоднозначная информация: чипсет 690G/V поддерживает (на аппаратном уровне) технологию HDCP, которая отлеживает воспроизведение лицензионного цифрового контента.

Что касается различий между северными мостами 690G и 690V, то отметим, что 690G (старшая, более дорогая версия) поддерживает два независимых дисплейных контроллера и позволяет вывести следующие выходы: DVI/HDMI (High Definition Multimedia Interface), а также стандартный VGA. Младшая версия поддерживает только VGA выход.

Спецификации

MSI K9AGM2-FIH и ECS AMD690GM-M2

MSI K9AGM2-FIH ECS AMD690GM-M2
Процессор - AMD Athlon 64/Sempron с частотой шины 200 МГц;
- Разъем Socket AM2;
Чипсет - Северный мост AMD RS690;
- Южный мост AMD SB600;
- Связь между мостами: PCI Express x4;
Системная память - Два 240 контактных слота для DDR2 SDRAM DIMM;
- Максимальный объем памяти 4Гб;
- Поддерживается память типа DDR2 400/533/667/800;
- Возможен двухканальный доступ к памяти;
Графика - Один слот PCI Express x16;
- Встроенное графическое ядро Radeon X1250;
- TV-out;
Возможности расширения - Два 32-х битных PCI Bus Master слота;
- Один слот PCI Express x1;
- Десять портов USB 2.0 (4 встроенных + 6 дополнительных);
- Два порта IEEE1394 (Firewire; один встроенный + один доп.);
- Встроенный звук High Definition Audio 7.1;
- Сетевой контроллер Gigabit Ethernet;
- Два 32-х битных PCI Bus Master слота;
- Один слот PCI Express x1;
- Десять портов USB 2.0 (4 встроенных + 6 дополнительных);
- Встроенный звук High Definition Audio 7.1;
- Сетевой контроллер Gigabit Ethernet;
Возможности для разгона - Нет; - Изменение частоты HTT от 200 до 232 МГц с шагом 1 МГц;
- Изменение напряжения на процессоре, памяти, частоты GFX;
Дисковая подсистема - 1 канал UltraDMA133/100/66/33 Bus Master IDE (SB600; с поддержкой до 2 ATAPI-устройств);
- Поддержка протокола SerialATA II (4 канала - SB600);
- Поддержка LS-120/ZIP/ATAPI CD-ROM;
BIOS - 4Мбит Flash ROM;
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features ;
- 4Мбит Flash ROM;
- Award BIOS Phoenix с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus;
Разное - Один порт для FDD, один параллельный порт, порты для PS/2 мыши и клавиатуры;
- STR (Suspend to RAM);
- SPDIF In/Out;
- Один порт для FDD, один последовательный порт, порты для PS/2 мыши и клавиатуры;
- STR (Suspend to RAM);
- SPDIF Out;
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB;
- Основной 24-х контактный разъем питания ATX;
- Дополнительный 4-х контактный разъем питания;
Мониторинг - Отслеживание температуры процессора, системы, напряжений, скорости вращения двух вентиляторов;
- Технология Smart Fan;
Размер - ATX форм-фактор, 245мм x 245мм (9,63" x 8,45"); - ATX форм-фактор, 245мм x 245мм (9,63" x 9,63");

Коробки

Комплектация

  • Материнская плата;
  • Руководство пользователя на английском языке;
  • CD диск с ПО и драйверами;
  • Один ATA-133 шлейф, FDD шлейф;
  • Один кабель SerialATA + переходник питания (один разъем);
  • Заглушка на заднюю панель корпуса;
  • Материнская плата;
  • Руководство пользователя на английском языке + краткое руководство;
  • CD диск с ПО и драйверами;
  • Один ATA-133 шлейф;
  • Один кабель SerialATA;
  • Заглушка на заднюю панель корпуса;
  • Планка с COM-портом;

Комплектация обеих плат практически одинакова, и содержит только самые необходимые компоненты. В частности, - это руководство пользователя, CD-диск с драйверами и ПО, шлейф ParallelATA, один кабель SerialATA, а также заглушка на заднюю панель корпуса.

Различия в том, что у платы MSI есть FDD-шлейф, переходник питания для SerialATA устройства. У продукта ECS всего перечисленного нет, зато есть краткое иллюстрированное руководство пользователя, а также планка с COM-портом.

Стр.2 - Платы, возможности расширения

Платы, возможности расширения

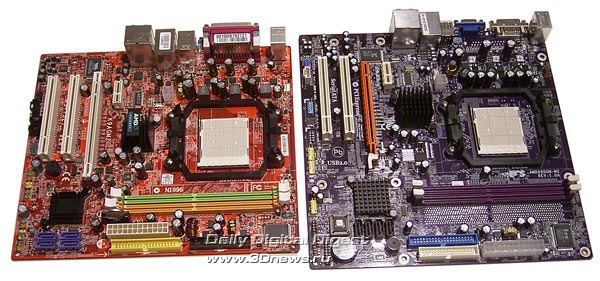

Обе платы выполнены в форм-факторе МicroATX и имеют приблизительно одинаковый набор функций.

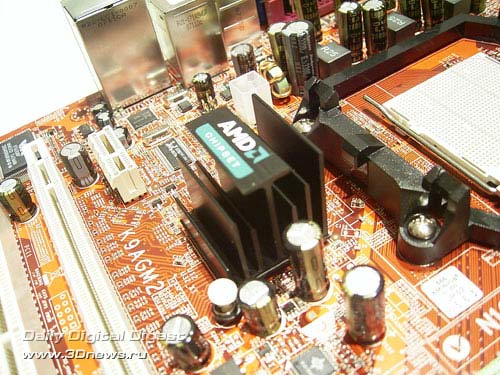

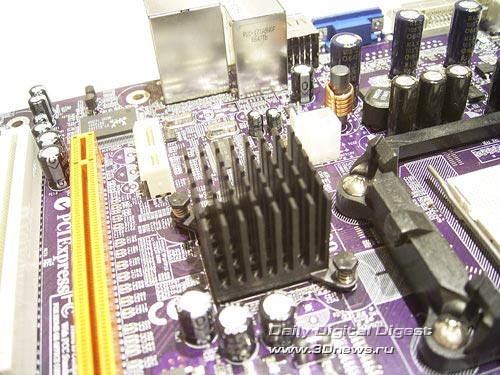

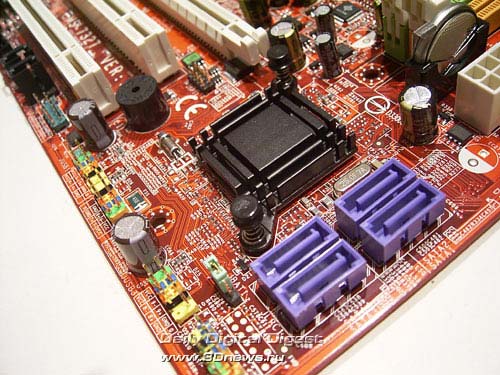

Для охлаждения северного моста, на платах используются только маленькие алюминиевые радиаторы, без вентиляторов.

Довольно странное решение, поскольку этот чип содержит графическое ядро, которое раскаляет радиатор! Впрочем, несмотря на нагрев, обе платы работают совершенно стабильно.

На платах установлено по два 24-х контактных слота DIMM для модулей памяти DDR2, с общим объемом поддерживаемой памяти 4Гб. Дизайн платы ECS предусматривает установку четырех слотов DIMM, но два последних не установлены.

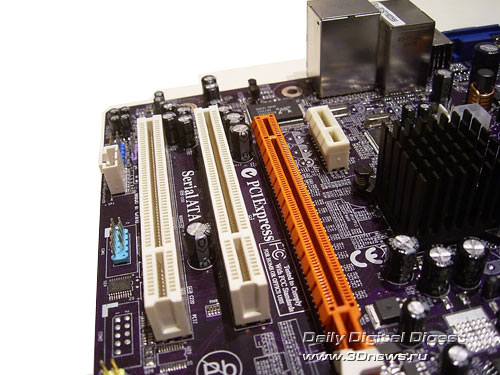

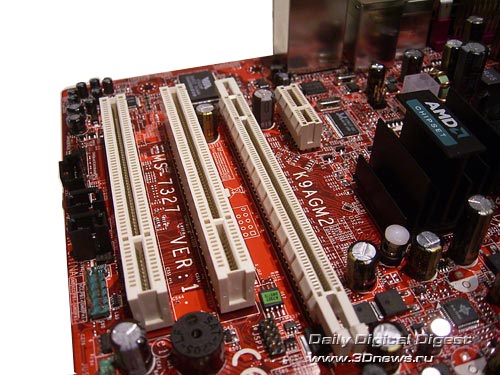

Обе платы имеют одинаковую конфигурацию слотов расширения: один слот PCI Express x16, два слота PCI и слот PCI Express x1.

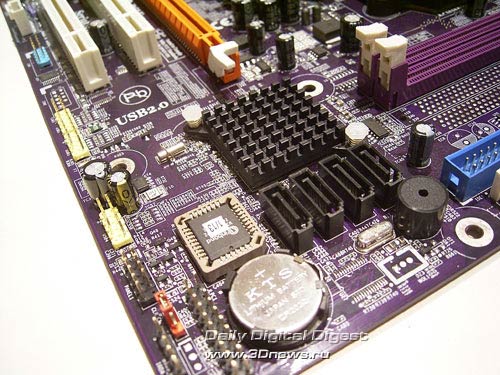

Также, на обеих платах установлен южный мост SB600, с радиатором. В результате платы поддерживает по четыре порта SerialATA II и одному каналу ParallelATA.

В результате к каждой из плат можно подключить шесть жестких дисков (4 SATA II + 2 PATA).

Далее - платы поддерживают по 10 портов USB2.0. Конфигурация портов идентична: четыре порта установлены на задней панели, а еще шесть подключаются при помощи планок (приобретаются отдельно).

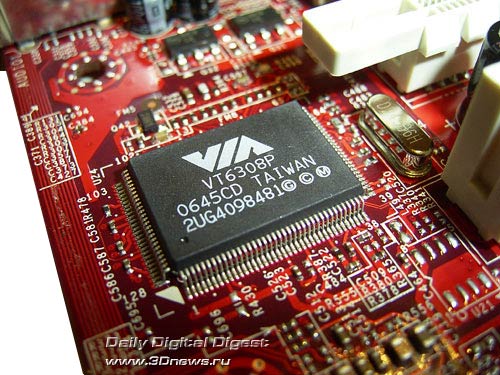

В отличии от платы ECS, на MSI K9AGM2-FIH установлен контроллер Firewire - чип VT6308P производства VIA. В результате плата поддерживает два порта Firewire: один расположен на задней панели, другой подключается с помощью планки (нет в комплекте).

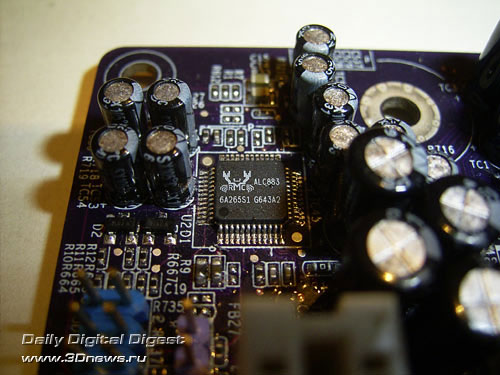

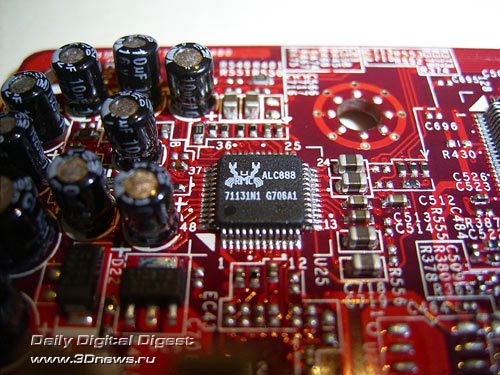

Чип расположен рядом со звуковым кодеком ALC888. А на плате ECS в качестве звукового кодека используется чип ALC883.

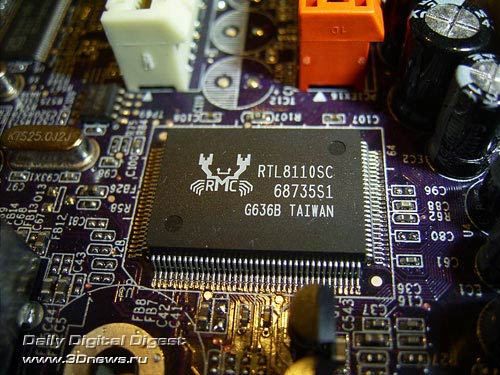

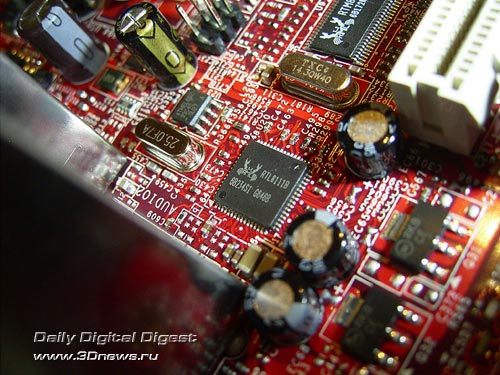

Пара слов о сети: на обоих платах установлен высокоскоростной сетевой контроллер (Gigabit Ethernet) производства компании Realtek. На плате MSI - это чип RTL8111B, на ECS - чип RTL8110SC.

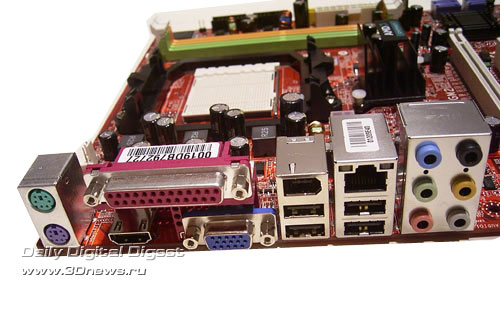

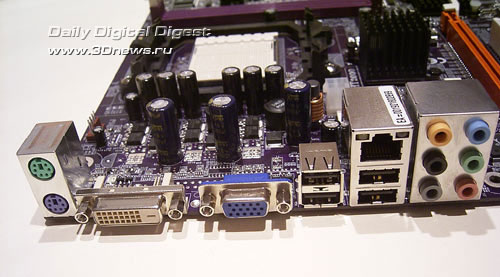

Задняя панель плат имеет следующую конфигурацию:

На плате MSI есть один параллельный порт, и ни одного из COM-портов. На плате ECS наоборот: параллельного нет, зато есть один последовательный (COM), который реализован при помощи планки (есть в комплекте). Вывод видеосигнала осуществлен следующим образом: на обеих платах есть по стандартному VGA выходу, а также TV-выходу (соответствующий разъем установлен около дополнительного разъема питания). Кроме этого на задней панели платы ECS AMD690GM-M2 есть выход DVI, а на панели MSI K9AGM2-FIH - выход HDMI (High-Definition Multimedia Interface).

Поговорим о настройках BIOS.

Стр.3 - BIOS, мониторинг, функции разгона

BIOS, мониторинг, функции разгона

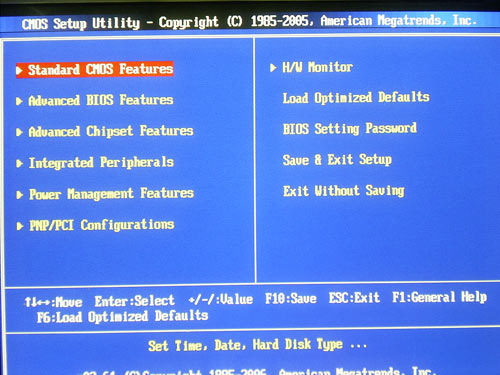

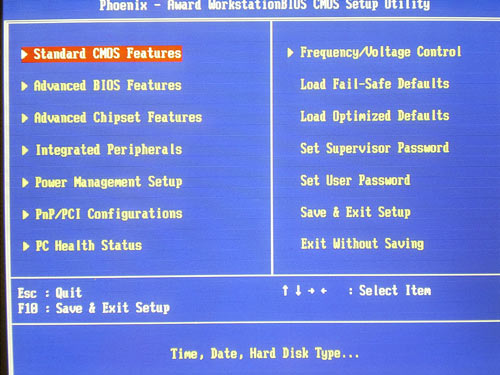

BIOS платы ECS AMD690GM-M2 основан на версии Award BIOS Phoenix, а BIOS MSI K9AGM2-FIH - на версии AMI BIOS.

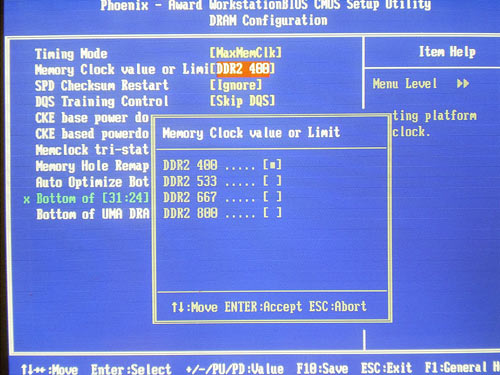

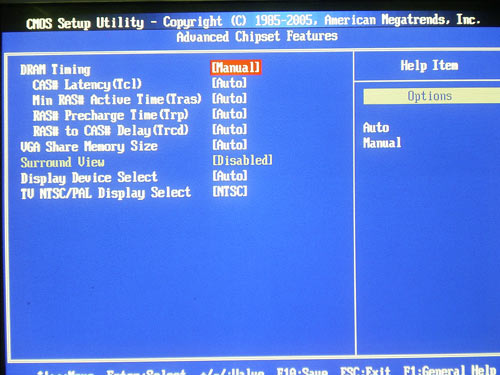

Программисты обеих компаний весьма интересно подошли к реализации параметров памяти. В частности, на плате MSI можно поменять базовые тайминги, но нельзя изменить частоту. А на плате ECS - все наоборот.

Посмотрим на раздел системного мониторинга.

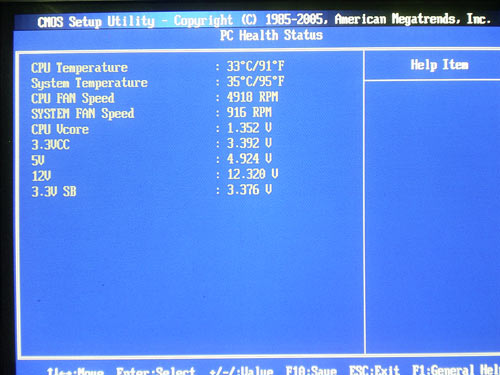

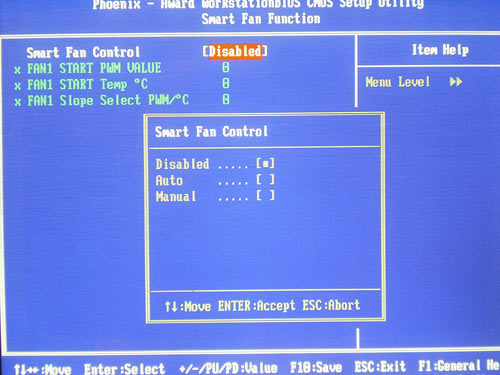

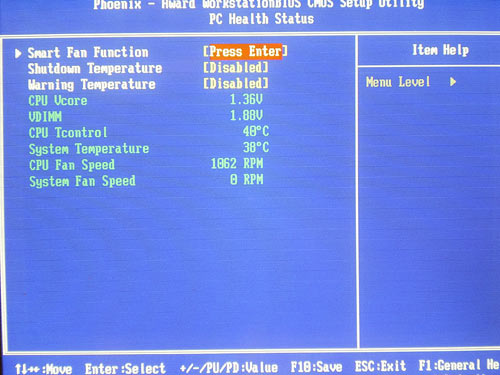

Обе платы отображают текущие значения температуры процессора и системы, скорости вращения двух вентиляторов, а также уровни напряжений. Кроме того, платы поддерживают функцию Smart Fan, которая позволяет динамически регулировать скорость вращения процессорного кулера, в зависимости от температуры CPU.

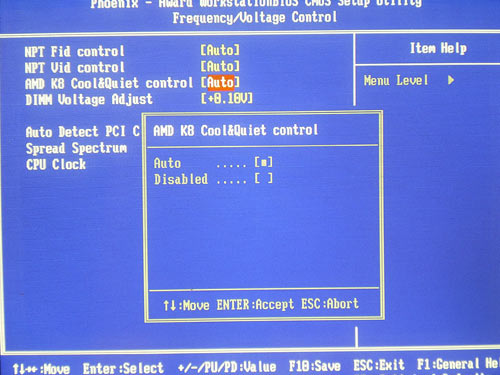

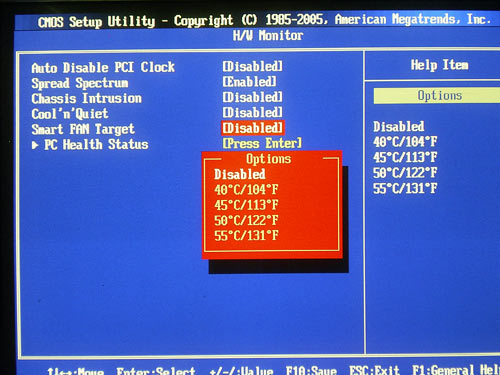

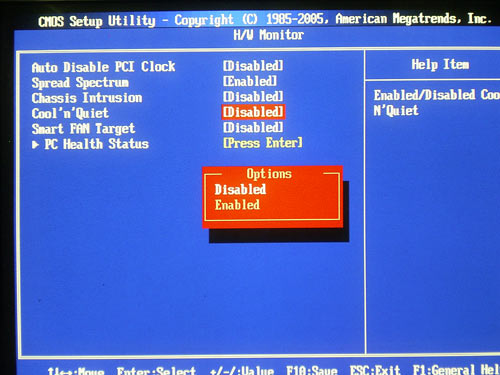

Кроме этого, обе платы поддерживают технологию AMD Cool'n'Quiet:

Разгон и стабильность

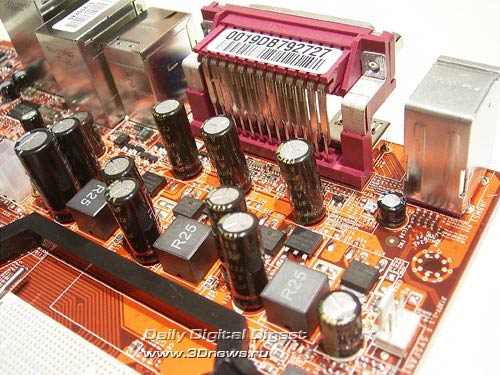

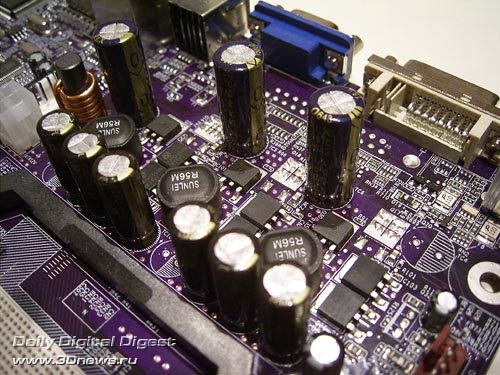

Прежде чем переходить к разгону, рассмотрим преобразователи питания. PWM платы ECS имеет трехфазную схему, в которой установлены три конденсатора емкостью 1500 мкФ и 6 по 1800мкФ. Модуль питания платы MSI также имеет трехфазную схему, в которой установлены четыре конденсатора емкостью 1800 мкФ, четыре емкостью 1000 мкФ и один емкостью 3300 мкФ.

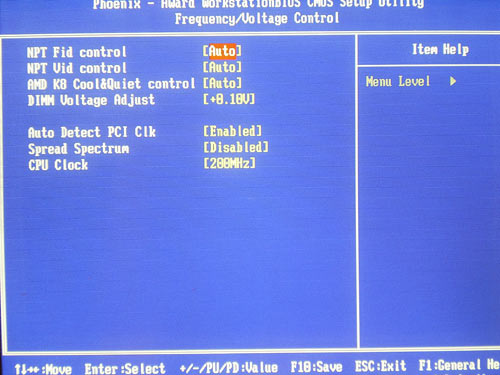

Переходим к рассмотрению функций разгона. Впрочем, как это ни странно, они есть только у платы ECS AMD690GM-M2.

Плата MSI K9AGM2-FIH ECS AMD690GM-M2
Изменение множителя
-
+
Изменение множителя HyperTransport
-
+
Изменение HTT
-
от 200 МГц до 232 МГц (1)
Изменение Vcore
-
от 0,55 В до 1,40 В (0,0125 В)
Изменение Vmem
-
от +0,5 В до +0,15 В (0,05 В)
Изменение частоты GFX
-
от 200 МГц до 500 МГц (1)

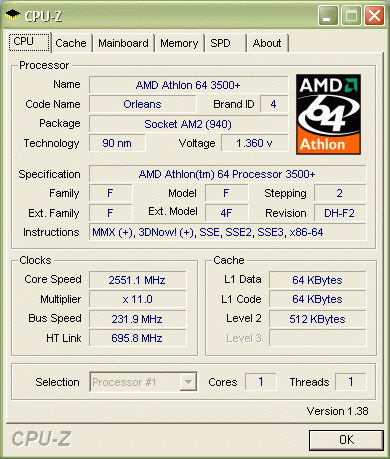

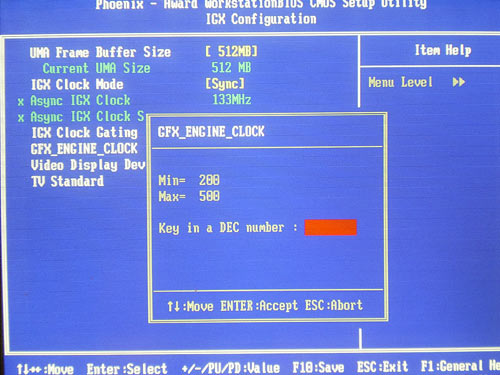

Отметим следующие особенности ECS AMD690GM-M2 в области разгона. Во-первых, функция изменения множителя процессора не работает. Также не работает функция изменения частоты графического ядра (производительность в 3D приложениях не меняется).

Во-вторых, максимальный потолок частоты HTT равен 232 МГц, что несерьезно. Впрочем, даже такой разгон все же лучше, чем его отсутствие (как на плате MSI).

Поэтому будем надеяться, что программисты Elitegroup исправят ошибки и усилят функции разгона, а программисты MSI добавят соответствующие функции.

Стр.4 - Производительность и выводы

Производительность и выводы

При определении стартовой частоты HTT оказалось, что плата ECS AMD690GM-M2 устанавливает ее точно, а плата MSI K9AGM2-FIH немного занижает.

В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Процессор AMD Athlon64 3500+ Socket AM2 2,2 ГГц (ядро Orleans степпинг DH-F2)
Кулер Gigabyte 3D Cooler GP Edition
Видеокарта Встроенное графическое ядро Radeon X1250
Звуковая карта -
HDD IBM DTLA 307030 30 Гб
Память 2x512 Мбайт Corsair DDR2 TWIN2X1024-8000UL1
Корпус Inwin506 с блоком питания PowerMan 300W
OS Windows XP SP1

Вначале посмотрим на результаты синтетических тестов.


Тесты игровых программ

Еще один тест - WinRar (кб/с.; больше - лучше)

На обеих платах не запустился тест 3DMark 03, а тест Aquamark прошел практически полностью, но выдал ошибку перед вычислением результатов. Также подчеркнем, что результаты разогнанной системы приведены исключительно для оценки потенциала встроенного ядра (впрочем, чтобы выявить полный потенциал Radeon X1250 необходим более мощный процессор).

Выводы

Пара слов о чипсете AMD 690G. И чипсет, и платы на его основе понравились. Кроме того, данный продукт AMD усилит конкуренцию в секторе интегрированных чипсетов, и ускорит появление более производительных и функциональных продуктов (например, с поддержкой DX 10).

Обе рассмотренные платы имеют как сильные, так и слабые стороны, что значительно усложняет выбор между ними. На наш взгляд, плата MSI выглядит более сбалансированной и качественно реализованной, но и стоит она на 15$ дороже (благодаря, в основном, HDMI-интерфейсу), что для бюджетного сектора значительная сумма.

Углубляясь в различия, отметим, что плата MSI K9AGM2-FIH имеет на борту дополнительный контроллер Firewire, зато плата ECS AMD690GM-M2 позволяет пользователю немного "хулиганить" с настройками разгона. Впрочем, мы не можем ее рекомендовать для серьезного разгона, из-за недоработок соответствующих функций BIOS.

MSI K9AGM2-FIH и ECS AMD690GM-M2
MSI K9AGM2-FIH и ECS AMD690GM-M2

Заключение

Плюсы MSI K9AGM2-FIH:
  • Высокая стабильность и хороший уровень производительности;
  • Cлот PCI Express x16;
  • Поддержка SerialATA II (4 канала; SB600);
  • Поддержка одного канала P-ATA (SB600);
  • Встроенный 8-канальный звук и сетевой контроллер Gigabit Ethernet;
  • Поддержка интерфейса USB2.0 (10 портов) и IEEE-1394 (Firewire; 2 порта);
  • Наличие HDMI;
  • Хорошее качество 2D.
Минусы:
  • Не обнаружено.
Особенности платы:
  • Отсутствуют функции разгона.
Плюсы ECS AMD690GM-M2:
  • Высокая стабильность и хороший уровень производительности;
  • Cлот PCI Express x16;
  • Поддержка SerialATA II (4 канала; SB600);
  • Поддержка одного канала P-ATA (SB600);
  • Встроенный 8-канальный звук и сетевой контроллер Gigabit Ethernet;
  • Поддержка интерфейса USB 2.0 (10 портов);
  • Низкая цена.
Минусы:
  • Среднее качество 2D картинки.
Особенности платы:
  • Наличие функций разгона (но есть недоработки).
