Вслед за флагманской MSI MEG Z490 Godlike и пусть и не такой навороченной, но не менее интересной MSI MEG Z490 Ace мы постепенно переходим к тестированию более доступных материнских плат MSI с набором системной логики Intel Z490 и разъёмом LGA1200. Сегодня у нас на очереди плата среднего класса MPG Z490 Gaming Carbon Wi-Fi, рассчитанная на геймеров, которым не безразличен внешний вид компонентов системного блока. Эстетическую направленность выдают участки со специальным покрытием «под карбон» и подсветка с массой всевозможных режимов работы. При этом производитель не забыл наделить плату достаточно мощной системой питания процессора, высокоскоростными интерфейсами, а также исчерпывающими возможностями оверклокинга.
⇡#Технические характеристики и стоимость
| Поддерживаемые процессоры | Процессоры Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium Gold / Celeron в исполнении LGA1200 деcятого поколения микроархитектуры Core; поддержка технологий Intel Turbo Boost 2.0 и Turbo Boost Max 3.0 |
| Чипсет | Intel Z490 |
| Подсистема памяти | 4 × DIMM DDR4 не буферизованной памяти объёмом до 128 Гбайт включительно; двухканальный режим работы памяти; поддержка модулей с частотами от 2133 до 2933 МГц и от 3000(O.C.) до 4800(O.C.) МГц; поддержка non-ECC DIMM-модулей без буферизации; поддержка Intel XMP (Extreme Memory Profile) |
| Графический интерфейс | Видеовыход HDMI с поддержкой разрешений до 4096 ×2160 пикселей при 30 Гц; видеовыход DisplayPort с поддержкой разрешений до 4096 ×2304 пикселя при 60 Гц; максимальный объём выделенной памяти 1 Гбайт |
| Разъёмы для плат расширения | 3 слота PCI Express 3.0 x16, режимы работы x16/x0/x4 или x8/x8/x4; 2 слота PCI Express 3.0 x1 |
| Масштабируемость видеоподсистемы | AMD 3-way CrossFireX Technology NVIDIA 2-way SLI Technology |
| Интерфейсы накопителей | Чипсет Intel Z490: – 6 × SATA III, пропускная способность до 6 Гбит/с (поддержка RAID 0, 1, 5 и 10, Intel Rapid Storage Technology, NCQ, AHCI и Hot Plug); – 2 × M.2, пропускная способность каждого до 32 Гбит/с (оба поддерживают SATA- и PCI Express-накопители длиной от 42 до 110 и от 42 до 80 мм, а также работу в RAID 0 и 1). Процессор Intel: – нет. Поддержка технологии Intel Optane Memory |
| Сетевые интерфейсы |
2,5-гигабитный сетевой контроллер Realtek RTL8125B; беспроводной модуль Intel Wi-Fi 6 AX201 (802.11 a/b/g/n/ac/ax, работа в двух диапазонах 2,4 и 5,0 ГГц (160 МГц), поддержка Bluetooth 5.1); утилита MSI Gaming Lan Manager |
| Аудиоподсистема | 7.1-канальный HD-аудиокодек Realtek ALC1220: – аудиоконденсаторы Chemicon; – защита от щелчков; – разведение левого и правого каналов в разных слоях текстолита; – изоляция печатной платы |
| Интерфейс USB | Общее число USB-портов – 14, в том числе: 1) чипсет Intel Z490: – 6 портов USB 2.0 (2 на задней панели, 4 подключаются к внутренним коннекторам); – 5 портов USB 3.2 Gen2 10 Гбит/с (4 Type-A на задней панели, 1 Type-С подключается к разъёму на плате); – 2 порта USB 3.2 Gen1 5 Гбит/с (подключаются к разъёму на плате); 2) контроллер ASMedia 3241: – 1 порт USB 3.2 Gen2 2×2 20 Гбит/с (Type-C, на задней панели) |
| Разъёмы и кнопки на задней панели | Два порта USB 2.0 и комбинированный порт PS/2; видеовыходы HDMI и DisplayPort; порт USB 3.2 Gen2 Type-С; два порта USB 3.2 Gen2 Type-A; два порта USB 3.2 Gen2 Type-A и сетевой порт 2,5G с индикаторами; два коннектора SMA для антенн беспроводного модуля связи (2T2R); оптический выход S/PDIF-интерфейса; пять 3,5-мм аудиоразъёмов |
| Внутренние разъёмы на текстолите | 24-контактный разъём питания ATX; 8-контактный разъём питания ATX 12 В; 4-контактный разъём питания ATX 12 В; 6 SATA 3; 2 M.2 Socket 3; разъём USB Type-C для подключения порта USB 3.2 Gen2 10 Гбит/с; разъём USB для подключения двух портов USB 3.2 Gen1 5 Гбит/с; 2 разъёма USB для подключения четырёх портов USB 2.0; 4-pin разъём для вентилятора системы охлаждения CPU; 4-pin разъём для помпы СЖО CPU; 6 4-pin разъёмов для корпусных вентиляторов с поддержкой PWM; группа разъёмов для передней панели корпуса; разъём аудио для передней панели корпуса; коннектор Chassis Intrusion; коннектор модуля TPM; коннектор модуля Thunderbolt; 4-pin коннектор RGB LED; 2 3-pin коннектора Rainbow LED; 3-pin коннектор Corsair LED; коннектор Serial port; коннектор RTD3; перемычка Clear CMOS; переключатель EZ LED; светодиоды CPU/DRAM/VGA/BOOT |
| BIOS | 256-Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой; поддержка SM BIOS 3.2, ACPI 6.2 |
| Контроллер I/O | Nuvoton NCT6687D-M |
| Форм-фактор, габариты (мм) | ATX, 305 × 244 |
| Поддержка операционной системы | Windows 10 x64 |
| Гарантия производителя, лет | 3 |
| Розничная стоимость, ₽ | 23 999 |
Коробка платы MSI MPG Z490 Gaming Carbon Wi-Fi имеет стандартные размеры, но оформлена ярко и броско. На лицевой стороне что-то совершенно непонятное, зато с подсветкой и искрами, а на обратной рассказывается об особенностях платы и приводятся её краткие технические характеристики.
 |
 |
Стандартная наклейка с торца коробки содержит серийный номер платы и краткий перечень её интерфейсов.
Вместе с платой поставляются различные кабели, антенна беспроводного модуля связи с подставкой, шильдик с драконом и винты для закрепления накопителей в портах M.2.
Кроме этого, в коробке обнаружились инструкции, памятки, набор наклеек на SATA-кабели и диск с драйверами и утилитами.
В России стоимость выпускаемой в Китае MSI MPG Z490 Gaming Carbon Wi-Fi составляет 24 тысячи рублей. Если сравнивать с платами предыдущего поколения, то очевиден рост стоимости, но если рассматривать модели на наборе системной логики Intel Z490, то это действительно средний уровень цен. Добавим, что на плату предоставляется трёхлетняя гарантия.
MPG Z490 Gaming Carbon Wi-Fi имеет форм-фактор ATX (305 ×344 мм) и оформлена в чёрно-серых тонах. В отличие от плат MSI верхнего ценового диапазона, здесь обратная сторона текстолита не закрыта защитными или теплораспределительными пластинами.
 |
 |
Кожух интерфейсной панели платы и радиатор чипсета имеют характерную карбоновую текстуру, благодаря которой наверняка понравятся автолюбителям, часто использующим этот полимерный материал в тюнинге своих авто.
 |
 |
Интерфейсная панель платы сочетает как разъёмы старых типов, так и самые современные. В их числе комбинированный PS/2-порт и два порта USB 2.0, видеовыходы HDMI и DisplayPort, 20-гигабитный порт USB 3.2 Gen2 Type-C и четыре порта USB 3.2 Gen1 Type-A, проводной сетевой интерфейс, контакты для антенн и группа аудиоразъёмов.
Сама панель здесь несъёмная, что некоторые производители считают достоинством платы, хотя на самом деле это не всегда так. В комментариях к статье я могу развернуть свою мысль.
MSI MPG Z490 Gaming Carbon Wi-Fi базируется на шестислойном текстолите и без навесных элементов выглядит следующим образом.
Разобраться в расположении на плате элементов поможет схема из инструкции по эксплуатации.
 |
 |
Центральная часть процессорного разъёма LGA1200 и обратная сторона платы в этом месте полностью заполнены микро-конденсаторами, что в какой-то степени интересно, ведь более дорогая MEG Z490 Ace в этом плане выглядит заметно проще.
 |
 |
Плата поддерживает все процессоры, выпущенные к настоящему времени в конструктивном исполнении LGA1200, а с их внушительным списком можно ознакомиться на странице поддержки платы.
В системе питания процессора используется 12 фаз на «мосфетах» Intersil ISL99360 силой тока 60А.
Таким образом, суммарно на процессор отводится до 720 А. Ещё по одной фазе отведено на VCCSA и питание графического ядра.
Питанием процессора управляет контроллер RAA229001 производства Renesas.
На обратной стороне текстолита распаян внешний тактовый генератор IDT6V4.
Питание к плате и её компонентам подаётся по трём разъёмам: 24-, 8- и 4-контактному.
 |
 |
В основе платы лежит набор системной логики Intel Z490, кристалл которого контактирует со своим радиатором через термопрокладку.
Распределение ресурсов на MSI MPG Z490 Gaming Carbon Wi-Fi реализовано таким образом, что вся основная нагрузка лежит именно на чипсете, а процессору отведены только два слота PCI-Express и оперативная память.
Количество слотов для оперативной памяти стандарта DDR4 на плате равно четырём, поддерживается установка четырёх модулей суммарным объёмом 128 Гбайт. В отличие от более дорогих плат MSI, на MPG Z490 Gaming Carbon Wi-Fi слоты памяти не имеют металлической оболочки.
В то же время официально поддерживается память с частотой до 4,8 ГГц, а также профили XMP. Правда, для столь высокоскоростной памяти потребуется напряжение 1,5 В, а объём одного модуля не должен превышать 8 Гбайт. Добавим, что система питания памяти одноканальная.
Идём далее. На плате пять слотов PCI-Express 3.0, и три из них выпущены в полноразмерном форм-факторе x16, но только первый, обёрнутый в Steel Armor и использующий процессорные линии, может работать в таком режиме.
Если же одновременно с ним задействовать третий слот (также в металлизированной оболочке Steel Armor), то такая конфигурация будет работать в режиме x8/x8, а все три слота – в x8/x8/x4, но только с видеокартами на графических процессорах AMD. Правда, кому такая конфигурация может понадобиться — большой вопрос.
Для коммутации работы слотов PCI-Express на плате распаяны мультиплексоры Pericom PI3EQX16.
Добавим, что плата официально поддерживает шину PCI-Express 4.0, но активировать её получится только с новыми процессорами Intel, которые ещё пока не вышли.
Немного об интерфейсах для накопителей. MSI MPG Z490 Gaming Carbon Wi-Fi оснащена шестью портами SATA III с пропускной способностью до 6 Гбит/с, реализованными возможностями чипсета Intel Z490 и расположенными горизонтально. Удобно, что порты подписаны прямо на текстолите, в инструкцию заглядывать не придётся.
Портов для SSD-накопителей на плате только два, оба подключены к чипсету и могут работать, как с SATA-, так и с PCIe-накопителями. В верхний можно установить устройство длиной до 110 мм, а в нижний — только до 80 мм.
Ограничения по совместному использованию портов M.2 и SATA приведены в таблице.
В отличие от плат MSI серии MEG, у MPG Z490 Gaming Carbon Wi-Fi только один проводной сетевой контроллер, но достаточно быстрый, 2,5-гигабитный. Он реализован чипом Realtek RTL8125B.
Дополняет его беспроводной модуль Intel AX201 с поддержкой Wi-Fi 6 и Bluetooth 5.1, которого вполне достаточно для организации быстрой домашней сети.
Общее количество портов USB на плате равно 14. Они реализованы возможностями чипсета и контроллера ASMedia. Первый обеспечивает работу шести портов на интерфейсной панели и семи портов на печатной плате, а второй (ASMedia 3241) отвечает за самый быстрый, 20-гигабитный USB 3.2 Gen2 (Type-C) на задней панели.
Об аудиотракте. Несмотря на использование точно такого же цифрового аудиопроцессора Realtek ALC1220, звук на MSI MPG Z490 Gaming Carbon Wi-Fi значительно проще, чем на MSI MEG Z490 Ace или Godlike. Здесь нет отдельного цифроаналогового преобразователя, отсутствует отдельный усилитель для наушников, меньше аудиофильских конденсаторов и нет позолоченных разъёмов.
Фактически наряду с девятью конденсаторами Chemicon осталась только защита от щелчков при подключении кабеля и изоляция зоны аудиокомпонентов от остальной части печатной платы токонепроводящей полоской в целях снижения наводок и для дополнительной защиты от помех.
Не заявлена в характеристиках и поддержка технологии пространственного звучания Nahimic 3. Впрочем, к качеству выводимого платой звука в целом у нас нет претензий: вполне типичный встроенный звук.
Функции Multi I/O и мониторинга на плате реализованы контроллером Nuvoton NCT6687D-M.
В общей сложности MSI MPG Z490 Gaming Carbon Wi-Fi может управлять скоростью восьми вентиляторов посредством ШИМ или изменения напряжения. Размещены они на текстолите достаточно грамотно. Коннекторов для подключения внешних термодатчиков, к сожалению, на печатной плате нет, как нет и индикатора POST-кодов. Частично заменить его должны четыре светодиода, которые могут указать стадию загрузки при ошибке, но не способны её конкретизировать.
Зато у «карбоновой» модели есть подсветка. За её регулировку отвечает контроллер Nuvoton NUC126NE4AE.
Режимов работы подсветки не перечесть, возможность подключения светодиодных лент имеется (4-pin + 2 × 3-pin + Corsair LED).
Завершим обзор технической компоновки MSI MPG Z490 Gaming Carbon Wi-Fi фотографией нижнего края печатной платы.
Что касается охлаждения, то здесь бросается в глаза непривычно огромный радиатор чипсета, которому такое охлаждение, конечно же, не требуется. На цепях VRM установлен сдвоенный радиатор с 6-мм тепловой трубкой и высокоэффективными термопрокладками (7 Вт/(м·К).
Для накопителей в портах M.2 также предусмотрены радиаторы Shield Frozr с термопрокладками. Вентиляторов в системе охлаждения MSI MPG Z490 Gaming Carbon Wi-Fi нет.
MSI MPG Z490 Gaming Carbon Wi-Fi оснащена одной 256-битной микросхемой AMI BIOS. Перед тестированием мы прошили последнюю доступную на тот момент на официальном сайте версию 7C73v12 от 25 мая 2020 года. Фирменная оболочка называется Click BIOS 5 и, как вы наверняка помните, имеет два режима работы: упрощённый EZ Mode и расширенный Advanced. Переключение между ними реализовано функциональной клавишей F7.
Отличительной особенностью оболочки MSI MPG Z490 Gaming Carbon Wi-Fi является размещение в центре главного экрана той же картинки, что и на коробке, и вот здесь уже можно распознать, что это задняя часть какой-то спортивной машины футуристического вида.
В остальном BIOS сконфигурирован так же, как и BIOS других материнских плат MSI. Он включает в себя информационную панель сверху и шесть основных разделов с настройками.
В первом разделе, Settings, собраны общие настройки платы, периферийных контроллеров, параметры загрузки и безопасности, а также подраздел с опциями сохранения параметров.
 |
 |
 |
 |
 |
 |
Раздел для оверклокинга не отличается от аналогичного раздела на ранее протестированных нами платах Ace и Godlike.
Для изменения доступно большинство тех же напряжений, что и на Ace или Godlike, но можно отметить, что их диапазоны чуть уже, чем на более дорогих платах. Впрочем, и имеющихся у MSI MPG Z490 Gaming Carbon Wi-Fi возможностей по регулировке напряжений более чем достаточно для успешного оверклокинга. Мы приведём их в таблице.
| Напряжение | Минимальное значение, В | Максимальное значение, В | Шаг |
| CPU Core | 0,600 | 1,720 | 0,005 |
| CPU VCCSA | 0,600 | 1,850 | 0,010 |
| CPU VCCIO | 0,600 | 1,750 | 0,010 |
| CPU PLL OC | 0,600 | 2,000 | 0,010 |
| CPU PLL SFR | 0,900 | 1,500 | 0,015 |
| RING PLL SFR | 0,900 | 1,500 | 0,015 |
| SA PLL SFR | 0,900 | 1,500 | 0,015 |
| MC PLL SFR | 0,900 | 1,500 | 0,015 |
| DRAM | 0,600 | 2,200 | 0,010 |
| PCH | 0,600 | 2,000 | 0,010 |
Единственное, что хотелось бы отметить, – достаточно большой шаг изменения напряжения на ядре процессора (0,005 В вместо идеальных 0,001 В) и для оперативной памяти (0,010 В вместо 0,005 В).
 |
 |

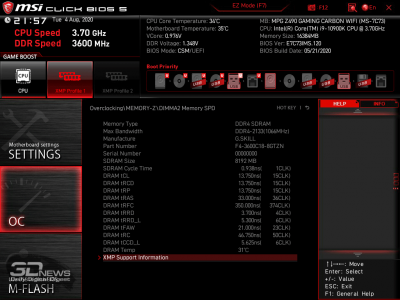

Подраздел с возможностью регулировки таймингов оперативной памяти в BIOS платы столь же масштабен, как и у флагманских версий плат MSI на Intel Z490.
 |
 |
Секция настроек BIOS с регулировкой уровня стабилизации напряжения на ядре процессора содержит восемь степеней LLC — от минимальной, восьмой, до максимальной, первой. Также можно вообще отключить LLC.
В дополнение к различным настройкам процессора и оперативной памяти плата предоставляет максимально полную информацию об этих компонентах.
 |
 |
 |
 |

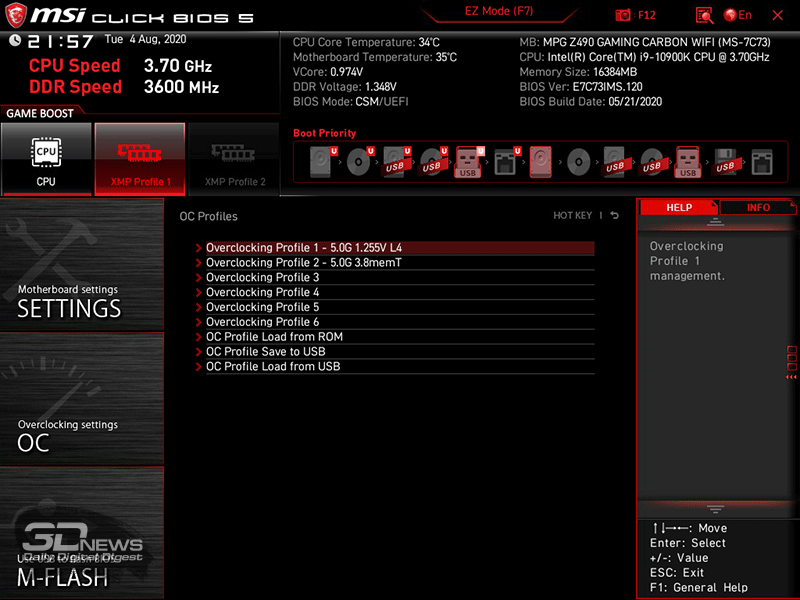

Для сохранения настроек BIOS предусмотрены шесть слотов под профили, а также возможность их выгрузки на внешний USB-носитель или загрузки с него.
Любой из восьми подключённых к плате вентиляторов можно индивидуально настроить, управляя им при помощи широтно-импульсной модуляции или напряжения и привязав его к одному из четырёх датчиков температуры материнской платы или процессора.
Завершает обзор программной оболочки платы встроенный браузер компонентов.
BIOS работает без задержек, процедура прохождения POST занимает менее 4 секунд, хотя мы даже не активировали быструю загрузку. Ошибок в процессе настройки BIOS и при дальнейшем разгоне процессора с памятью не выявлено.
Проверка стабильности, оверклокерского потенциала и производительности материнской платы MSI MPG Z490 Gaming Carbon Wi-Fi была проведена в закрытом корпусе системного блока при температуре в помещении от 26,8 до 27,2 градуса Цельсия. Конфигурация тестового стенда состояла из следующих комплектующих:
Тестирование было проведено под управлением операционной системы Microsoft Windows 10 Pro (1909 18363.900) с установкой следующих драйверов:
Стабильность системы при разгоне мы проверяли стресс-утилитой Prime95 29.4 build 8 и другими бенчмарками, а мониторинг проводился с помощью HWiNFO64 версии 6.28-4200.
Сначала приведём основные характеристики платы из утилиты AIDA64 Extreme.
Активировав в BIOS XMP оперативной памяти и больше не внося никаких других изменений, мы провели первый тест платы и процессора при нагрузке Prime95.
Тест прошёл в штатном режиме, частота процессора кратковременно повышалась до 5,3 ГГц, а во время одновременной нагрузки всех ядер держалась на уровне 4,9 ГГц. Максимальный уровень TDP достигал 220 ватт, что говорит нам о том, что при автоматических настройках BIOS платы все ограничения сняты. Данные мониторинга вы можете видеть на скриншоте ниже.
⇡#Автоматические настройки BIOS (AVX выключены)
Что касается напряжений и температур, то чрезмерного их завышения, как на некоторых моделях других производителей, мы не зафиксировали. Так, напряжение на ядре процессора во время теста было равно 1,184 В, VCCIO держалось на уровне 1,195 В, а VCCSA – 1,272 В. Последнее для номинального режима работы процессора и оперативной памяти всё же высоковато и требует ручной корректировки. Пиковая температура наиболее горячего ядра процессора составила 83 градуса Цельсия, а цепи VRM – 62 градуса Цельсия. Если же запустить Prime95 с активированными инструкциями AVX, то процессор греется сильнее сразу на 14-15 градусов Цельсия, а VRM — на 4 градуса Цельсия.
Разгон тестового экземпляра Intel Core i9-10900K на плате MSI MPG Z490 Gaming Carbon Wi-Fi прошёл в штатном режиме — процессор достиг своего максимума в 5,0 ГГц. Правда, на этой плате, имеющей другую силовую цепь, нежели Ace или Godlike, напряжение на ядре при LLC 4 пришлось поднять до 1,255 В (1,238 В по данным мониторинга), а не до 1,230 В.
Иначе процессор не был стабилен и тест периодически выдавал ошибки. Итоговый результат разгона приведён на следующем скриншоте.
⇡#Разгон до 5,0 ГГц при 1,255 В (AVX выключены)
В таком режиме работы температура процессора повысилась до 95 градусов Цельсия, а температуры элементов VRM достигли 67 градусов. Это вполне типичные значения при разгоне Intel Core i9-10900K с использованием воздушного охлаждения. Дальнейший разгон при таких рабочих параметрах уже невозможен, к тому же этот экземпляр десятиядерного процессора даже 5,1 ГГц уже не тянет.

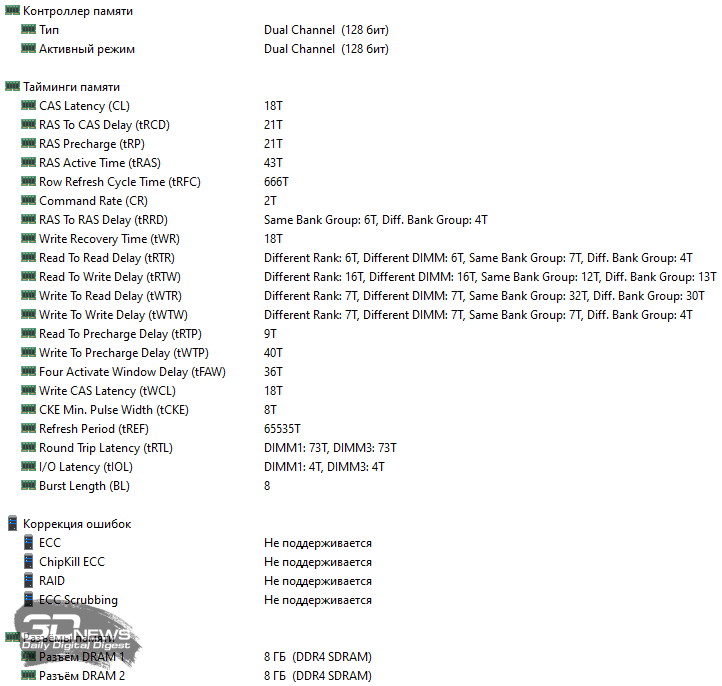

Пара восьмигигабайтных модулей G.Skill TridentZ Neo номиналом 3,6 ГГц со штатными таймингами 18-22-22-42 CR2 на данной плате стабильно работали на 3,8 ГГц при снижении основных таймингов до 18-21-21-43 CR2.
Такой же результат (за исключением вторичных таймингов) мы получали ранее — ещё на пяти платах с набором системной логики Intel Z490.
Производительность MSI MPG Z490 Gaming Carbon Wi-Fi мы сравнили с показателями точно такой же платформы, ранее собранной на MSI MEG Z490 Ace. Обе платы работали с абсолютно идентичными настройками процессора и оперативной памяти и с одинаковым программным обеспечением, а результаты всё же получились немного различающимися, причём не в пользу героини сегодняшнего тестирования.
| MSI MPG Z490 Gaming Carbon Wi-Fi Intel Core i9-10900K 5,0 ГГц, ring 4,7 ГГц DDR4 2 × 8 Гбайт G.Skill TridentZ Neo tweak (3,8 ГГц 18-21-21-43 CR2) |
MSI MEG Z490 Ace Intel Core i9-10900K 5,0 ГГц, ring 4,7 ГГц DDR4 2 × 8 Гбайт G.Skill TridentZ Neo tweak (3,8 ГГц 18-21-21-43 CR2) |
| AIDA64 Extreme 5 cache & memory benchmark | |
 |
 |
| WinRAR 5.91 beta 1 | |
 |
 |
| 7-Zip 20.00 alpha | |
 |
 |
| HandBrake v1.3.1 | |
 |
 |
| EZ CD Audio Converter 9.1 (1,85 Гбайт FLAC в MP3 320 Кбит/с) | |
 |
 |
| Blender 2.90 Alpha | |
 |
 |
| Corona 1.3 | |
 |
 |
| CINEBENCH R20.060 | |
 |
 |
| 3DMark 2.12.6964 s64, Time Spy CPU test | |
 |
 |
Во всех без исключения тестах немного впереди более дорогая MSI MEG Z490 Ace. Отставание MSI MPG Z490 Gaming Carbon Wi-Fi небольшое, но оно есть в каждом тесте, что, при прочих равных, позволяет нам сделать следующий вывод: старшая плата из серии MEG всё же способна на чуть большее. Другое дело, что такая разница в производительности не стоит переплаты в 60 процентов и более за версию Ace. Справедливости ради отметим, что различиями в одной только производительности эти две платы не ограничиваются.
Материнская плата MSI MPG Z490 Gaming Carbon Wi-Fi сегодня предстала перед нами довольно крепким середняком, у которого есть всё необходимое для создания игровой системы и её разгона, но в то же время нет различных дополнительных фишек, присущих материнским платам более высокого класса. Если они вам не нужны и возможностей чипсета Intel Z490 будет достаточно, то данная модель может стать одним из кандидатов на покупку.
При сравнительно невысокой стоимости плата получила мощную систему питания процессора, которая хорошо охлаждается и позволяет разгонять самые производительные процессоры Intel, выпущенные в конструктивном исполнении LGA1200. Поддержка PCI-Express 4.0, 128 Гбайт оперативной памяти и способность работать с модулями на частоте 4,8 ГГц позволят владельцам MPG Z490 Gaming Carbon Wi-Fi не переживать о будущих модернизациях. Быстрые сетевые контроллеры, пара M.2 с радиаторами, более чем достаточный для игр звук, обилие разнообразных портов USB, способность работать сразу с восемью вентиляторами и подсветка делают эту модель привлекательной не только для фанатов тюнинга карбоном, но и для большинства других пользователей.
Из недостатков мы, пожалуй, посетуем на отсутствие индикатора POST-кодов, а также на глобальное повышение стоимости материнских плат (не только для Intel), которое делает приобретение даже подобной модели среднего класса довольно накладным для семейного бюджета.
