Обзор и тестирование материнской платы MSI MEG Z490 Ace: выход дракона

⇣ Содержание

В серию плат MSI для экстремального оверклокинга MSI Enthusiast Gaming (MEG) с набором системной логики Intel Z490 и разъёмом LGA1200 сейчас входят четыре модели. Кроме флагманской MEG Z490 Godlike, с которой мы совсем недавно познакомились, в этом списке модели Ace, Unify и Unify в mini-ITX-формате. Все без исключения платы рассчитаны на оверклокеров и оснащены очень мощной системой питания процессора, а также исчерпывающим набором функций разгона. Но парадокс в том, что уже вторая по старшинству Ace почти в два раза дешевле Godlike, а Unify – в два с половиной раза. Поэтому мы предлагаем разобраться в том, что модель MSI MEG Z490 Ace потеряла в сравнении с Godlike, а в чём даже, может быть, и выиграла. Ну а в перспективе мы планируем изучить и ещё более доступную версию Unify.

#Технические характеристики и стоимость

Поддерживаемые процессоры Процессоры Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium Gold / Celeron
в исполнении LGA1200 деcятого поколения микроархитектуры Core;
поддержка технологий Intel Turbo Boost 2.0 и Turbo Boost Max 3.0
Чипсет Intel Z490
Подсистема памяти 4 × DIMM DDR4 не буферизованной памяти объёмом до 128 Гбайт включительно;
двухканальный режим работы памяти;
поддержка модулей с частотами от 2133 до 2933 МГц и от 3000 (O.C.) до 4800 (O.C.) МГц;
поддержка non-ECC DIMM-модулей без буферизации;
поддержка Intel XMP (Extreme Memory Profile)
Графический интерфейс Нет
Разъёмы для плат расширения 3 слота PCI Express 3.0 x16, режимы работы x16/x0/x4 или x8/x8/x4;
2 слота PCI Express 3.0 x1
Масштабируемость видеоподсистемы AMD 3-way CrossFireX Technology
NVIDIA 2-way SLI Technology
Интерфейсы накопителей Чипсет Intel Z490:
 – 6 × SATA III, пропускная способность до 6 Гбит/с (поддержка RAID 0, 1, 5 и 10, Intel Rapid Storage Technology, NCQ, AHCI и Hot Plug);
 – 2 × M.2, пропускная способность каждого до 32 Гбит/с (оба поддерживают SATA- и PCI Express-накопители длиной от 42 до 80 и от 42 до 110 мм).
Процессор Intel:
 – 1 x M.2, пропускная способность до 32 Гбит/с (поддерживает только PCI Express-накопители длиной от 42 до 80 мм).
Поддержка технологии Intel Optane Memory
Сетевые
интерфейсы
2,5-гигабитный сетевой контроллер Realtek RTL8125B;
гигабитный сетевой контроллер Intel I219V;
беспроводный модуль Intel Wi-Fi 6 AX201 (2 × 2 Wi-Fi 6 802.11 a/b/g/n/ac/ax с поддержкой Wave 2 и работой в двух диапазонах 2,4 и 5,0 ГГц (160 МГц), Bluetooth 5.1);
утилита MSI Gaming Lan Manager
Аудиоподсистема 7.1-канальный HD-аудиокодек Realtek ALC1220:
 – ESS E9018Q2C combo DAC;
 – аудиоконденсаторы Chemicon;
 – выделенный усилитель для наушников с сопротивлением 600 Ом;
 – защита от щелчков;
 – разведение левого и правого каналов в разных слоях текстолита;
 – изоляция печатной платы;
 – позолоченные аудиоразъёмы;
 – поддержка технологии пространственного звучания Nahimic 3
Интерфейс USB Общее число USB-портов – 15, в том числе:
1) чипсет Intel Z490:
 – 6 портов USB 2.0 (2 на задней панели, 4 подключаются к разъёмам на системной плате);
 – 4 порта USB 3.2 Gen2 (3 Type-A на задней панели, 1 Type-С подключается к разъёму на текстолите);
 – 4 порта USB 3.2 Gen1 (2 Type-A на задней панели, 2 подключаются к разъёму на текстолите);
2) контроллер ASMedia 3241:
 – 1 порт USB 3.2 Gen2 2 × 2 20 Гбит/с (Type-C, на задней панели)
Разъёмы и кнопки на задней панели Кнопки Clear CMOS и Flash BIOS;
два порта USB 2.0 и комбинированный порт PS/2;
два порта USB 3.2 Gen2 Type-A;
два порта USB 3.2 Gen1 Type-A и сетевой порт 1.0G;
два порта USB 3.2 Gen2 Type-A/С и сетевой порт 2.5G;
два коннектора SMA для антенн беспроводного модуля связи (2T2R);
оптический выход S/P-DIF-интерфейса;
пять позолоченных 3,5-мм аудиоразъёмов
Внутренние разъёмы на текстолите 24-контактный разъём питания ATX;
2 8-контактных разъёма питания ATX 12 В;
6 SATA 3;
3 M.2 Socket 3;
разъём USB Type-C для подключения порта USB 3.2 Gen2 10 Гбит/с;
разъём USB для подключения двух портов USB 3.2 Gen1 5 Гбит/с;
2 разъёма USB для подключения четырёх портов USB 2.0;
4-pin разъём для вентилятора системы охлаждения CPU;
4-pin разъём для помпы СЖО CPU;
6 4-pin разъёмов для корпусных вентиляторов с поддержкой PWM;
группа разъёмов для передней панели корпуса;
коннектор Chassis Intrusion;
коннектор модуля TPM;
коннектор модуля Thunderbolt;
перемычка Slow Mode;
кнопка Reset;
кнопка Power;
переключатель EZ LED;
4-pin коннектор RGB LED;
2 3-pin коннектора Rainbow LED;
3-pin коннектор Corsair LED;
индикатор POST-кодов;
светодиоды CPU/DRAM/VGA/BOOT;
светодиод XMP;
BIOS 256 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой;
поддержка SM BIOS 3.2, ACPI 6.2
Контроллер I/O Nuvoton NCT6687D-M
Форм-фактор, габариты (мм) ATX, 305 × 244
Поддержка операционной системы Windows 10 x64
Гарантия производителя, лет 3
Розничная стоимость, 38 999

#Упаковка и комплектация

MSI MEG Z490 Ace поставляется в коробке стандартных размеров, на лицевой стороне которой приведено фото платы, указаны название серии и модели, а также упоминается поддержка системы подсветки Mystic Light.



С обратной стороны коробки можно почерпнуть информацию об особенностях платы, включая её краткие технические характеристики и порты на интерфейсной панели.

В комплект поставки входят кабели, антенна беспроводного модуля связи, диск с драйверами и утилитами, шильдик с драконом, инструкции, памятки и набор наклеек на SATA-кабели.



Каких-то бонусов в комплекте поставки платы нет, но всё необходимое для начала работы с ней имеется.

Выпускаемую в Китае MSI MEG Z490 Ace можно приобрести за 39 тысяч рублей. Гарантия – 3 года.

#Дизайн и особенности

Так уж вышло, что сначала мы протестировали MSI MEG Z490 Godlike, поэтому, на наш взгляд, обзор MEG Z490 Ace будет интереснее, если вести его через призму сравнения с флагманской платой, что мы и предлагаем делать по ходу сегодняшней статьи.

Итак, версия MEG Z490 Ace выполнена в стандартном форм-факторе ATX и имеет размеры 305 × 244 мм — против E-ATX у Godlike. Лицевая сторона текстолита также закрыта радиаторами и пластиком, но всё же не настолько полно, как у флагманской версии платы. А вот на обратной стороне текстолита компоновка металлических пластин точно такая же (Chest Plate — так вообще копия в другой раскраске).



Формы радиаторов и кожуха на лицевой стороне текстолита не претерпели изменений, но изменилось их оформление, в котором преобладают золотистые вставки, а на пластине-радиаторе чипсета изображён дракон – символ продуктов MSI серии Gaming.



Мое субъективное мнение: MEG Z490 Ace выглядит ярче и привлекательнее, чем Godlike.

Интерфейсная панель платы немного изменилась. Вместо 10-гигабитной сети здесь мы видим гигабитную, исчезли два порта USB 3.2 Gen1 Type-A, место которых заняла вентиляционная решётка, также список потерь дополняет один порт USB 3.2 Gen2 Type-C.

Остальные кнопки и порты, включая коннекторы для антенн беспроводного модуля связи и позолоченные аудиоразъёмы, не претерпели изменений.

Если визуально сравнить обе платы без радиаторов и кожухов, то видно, что на MEG Z490 Ace нет нижних пластин-радиаторов для SSD, второй порт M.2 короче, но есть ещё один PCIe x1. Остальные отличия мы разберём подробнее далее.

Здесь же добавим, что Ace основана на шестислойном текстолите против восьмислойного у Godlike.

Перед детальным разбором компонентов платы приведём схему их расположения из инструкции по эксплуатации.



По понятным причинам процессорный разъём LGA1200 на MEG Z490 Ace конструктивно не отличается от оного на Godlike или любых других платах с набором системной логики Intel Z490, однако нельзя не заметить, что в его центре, а также с обратной его стороны, площадь более свободна от микро-конденсаторов, чем у флагмана серии.



С перечнем совместимых с платой процессоров можно ознакомиться по ссылке.

Важно, что система питания ядра центрального процессора построена по такой же 16-фазной схеме, что и на Godlike.



Напомним: в каждой фазе используются Intersil ISL99390 MOSFET на 90 А, что суммарно позволит подать на процессор до 1440 А, а также удвоители Intersil ISL6617A. Ещё одна фаза отведена на VCCSA.



Питанием управляет восьмиканальный контроллер Intersil ISL69269.

Кроме этого, на плате есть внешний тактовый генератор IDT6V4 (точно такой же присутствует и на Godlike, но его фото в той статье мы не привели).

Снизу процессорного разъёма размещены регуляторы VCCIO.

На плате один стандартный 24-контактный разъём питания и пара восьмиконтактных разъёмов.



Дополнительного разъёма для связок из нескольких видеокарт на MEG Z490 Ace нет.

В плане набора системной логики Intel Z490 никаких различий между платами быть не может. Его кристалл здесь также охлаждается радиатором через термопрокладку.

Распределение ресурсов чипсета и процессора на плате MEG Z490 Ace приведено на блок-схеме.

Система оперативной памяти DDR4 Boost на Ace реализована точно так же, как и на Godlike – по топологии Daisy Chain. Все четыре слота DIMM одеты в металлическую оболочку Steel Armor и имеют дополнительные точки пайки к текстолиту, а фиксаторы расположены только с правой стороны.

Из отличий формальных: поддержка модулей с эффективной частотой 4,8 ГГц против пятигигагерцевых у Godlike. Но, как вы понимаете, это лишь маркетинг, реально плата сможет работать и с более высокочастотной памятью, хотя в списке сертифицированных модулей верхняя граница частоты действительно отсечена на 4,8 ГГц. При этом в BIOS доступен выбор памяти с частотой вплоть до 6,4 ГГц.

Рядом со слотами распаяна одноканальная система питания оперативной памяти во главе с контроллером Richtek RT8125E.

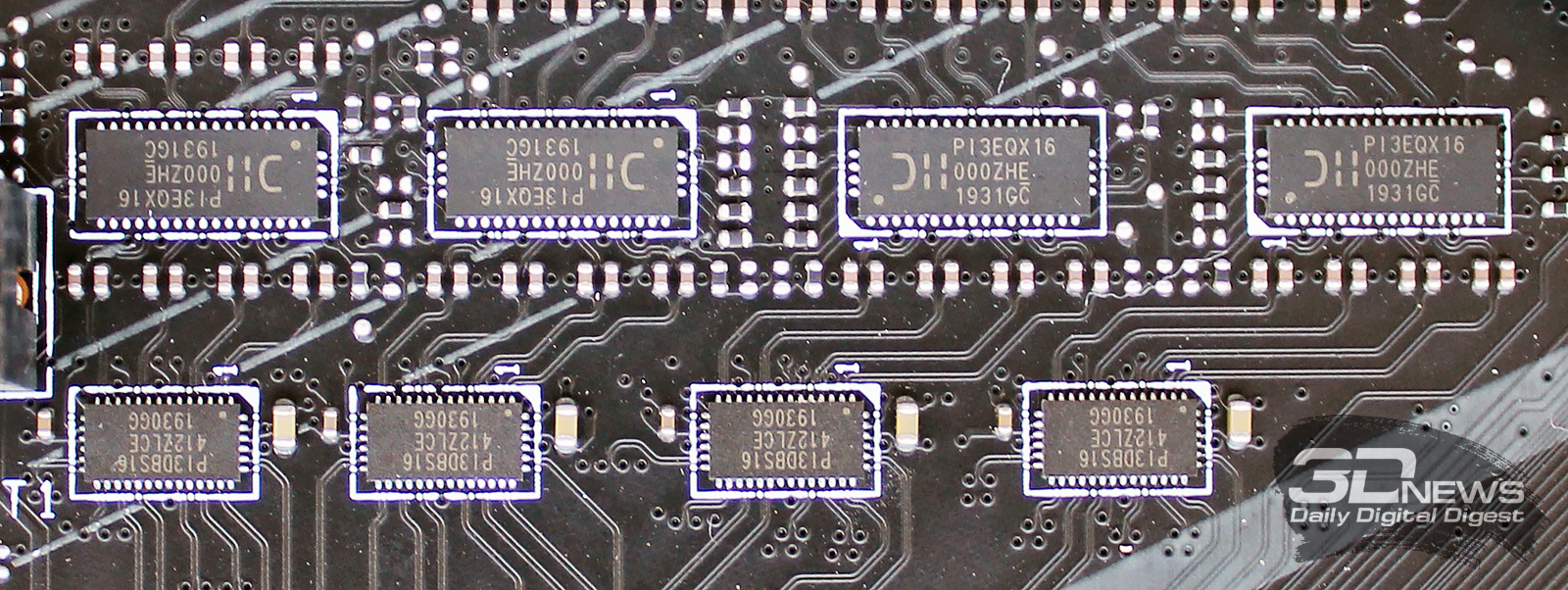

Конфигурация слотов PCI-Express 3.0 на MEG Z490 Ace чуть-чуть отличается от того, что мы видели MEG Z490 Godlike: здесь добавлен второй PCIe x1 и уменьшена длина соседствующего с ним слота под SSD.

Всё остальное здесь то же самое: три PCI Express 3.0 x16 в оболочке Steel Armor могут работать в режимах x16/x0/x4 или x8/x8/x4, а коммутируют их мультиплексоры Pericom PI3EQX16.

Что интересно, подтверждения поддержки платой шины PCI-Express 4.0 на официальной странице MEG Z490 Ace нам найти не удалось, тогда как у Godlike она прописана в явном виде.

Классический интерфейс для накопителей SATA-типа на плате реализован возможностями чипсета Intel Z490: шесть стандартных портов SATA III с пропускной способностью до 6 Гбит/с, расположенные в горизонтальной ориентации.

В плане портов для SSD-накопителей на текстолите различия между MEG Z490 Ace и Godlike минимальны, разве что длина второго Turbo M.2 ограничена 80 мм, а не 110 мм, а первый и третий порты идентичны.

Ну и ещё раз отметим, что нижних радиаторов для M.2 на MEG Z490 Ace нет, как нет и дополнительной карты расширения M.2 Xpander-Z Gen4 S в комплекте поставки платы.

В каких сочетаниях можно одновременно использовать накопители в M.2- и SATA-портах, можно узнать из таблицы.

Главное и единственное отличие MEG Z490 Ace от MEG Z490 Godlike в плане сетевых контроллеров – это отсутствие 10-гигабитного контроллера Aquantia AQC107, что, пожалуй, является наиболее серьёзной потерей для платы. Тем не менее сохранён 2,5-гигабитный контроллер Realtek RTL8125B, в паре с которым может работать проверенный временем Intel I219V.

А вот беспроводной модуль Intel AX201 с поддержкой Wi-Fi 6 и Bluetooth 5.1 здесь точно такой же, как и на Godlike.

Оснащение MSI MEG Z490 Ace портами USB также скромнее, чем у Godlike. Но скромнее — ещё не значит бедно: всего на плате 15 портов USB, включая 20-гигабитный USB 3.2 Gen2 (Type-C) на задней панели и 10-гигабитный порт для передней панели корпуса системного блока.

Ввиду отсутствия у MEG Z490 Ace интерфейса Thunderbolt 3, самый быстрый порт реализован контроллером ASMedia 3241.

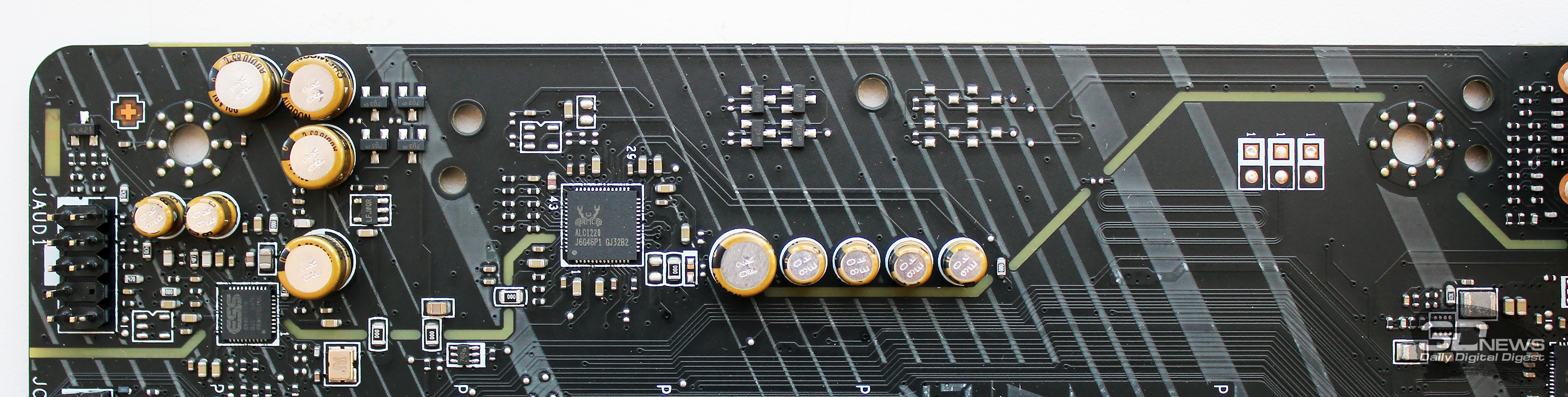

Звуковой тракт платы точно такой же, как на флагманской версии, и с аппаратной точки зрения выглядит весьма достойно. Напомним, что в его основе лежат микропроцессор Realtek ALC1220, цифроаналоговый преобразователь ESS E9018 combo DAC и аудиоконденсаторы Chemicon.

В эту же копилку добавлен усилитель для наушников с сопротивлением 600 Ом, защита от щелчков при подключении кабеля и изоляция зоны аудиокомпонентов от остальной части печатной платы токонепроводящей полоской в целях снижения наводок и улучшения защиты от помех.

Поддерживается и технология пространственного звучания Nahimic 3

Несмотря на тот факт, что функции Multi I/O и мониторинга на MSI MEG Z490 Ace реализованы таким же, как и у Godlike, контроллером Nuvoton NCT6687D-M, возможности изучаемой сегодня платы в этом плане отличаются.

Так, вместо 10 вентиляторов с поддержкой ШИМ к Ace можно подключить только 8 вентиляторов, а коннекторы для внешних термодатчиков и вовсе отсутствуют. Нет и трёхконтактного разъёма Water Flow. Пожалуй, этого набора хватит для любых задач при разгоне, однако даже в таких мелочах чётко прослеживается разница между флагманом и просто очень хорошей платой.

В то же время в плане инструментов для оверклокинга разницы между Ace и Godlike практически нет. Обе платы оснащены контактами для измерения напряжений, светодиодными индикаторами, кнопками включения и сброса, а также индикатором POST-кодов.

При этом на MSI MEG Z490 Ace нет настраиваемого LED-дисплея, который остался прерогативой Godlike.

Управление системой подсветки на плате реализовано посредством контроллера Nuvoton NUC126NE4AE.

На плате подсветкой оснащены зоны кожуха интерфейсной панели и накладка на радиаторе чипсета. Дополнительно предусмотрены три разъёма RGB LED, два из которых адресуемые, а также 3-контактный коннектор Corsair LED.

Синхронизация и настройка подсветки возможна через приложение MSI Mystic Light, предоставляющее пользователю более 30 различных режимов работы.

Нижний край текстолита платы пестрит разнообразными разъёмами, среди которых и разъём для подключения контроллеров Thunderbolt.

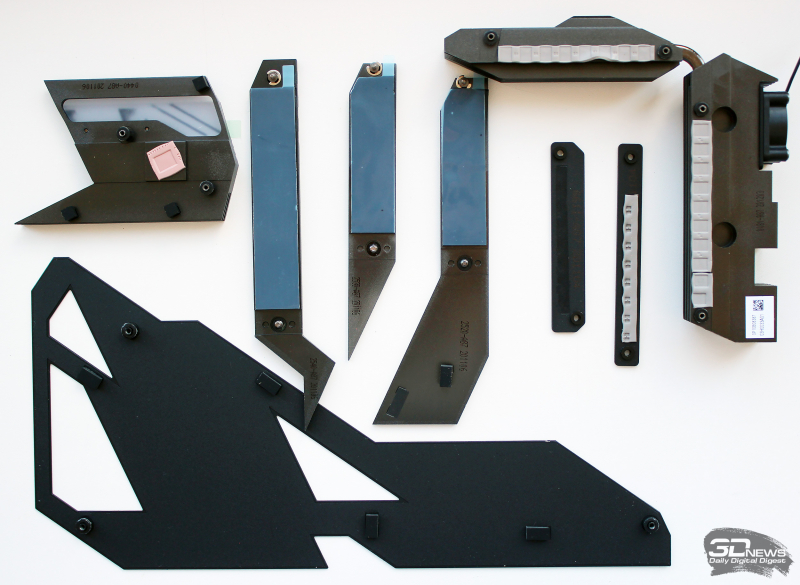

Компоновка системы охлаждения MSI MEG Z490 Ace и все её элементы представлены на следующей схеме.

Как видим, она не уступает системе охлаждения старшей Godlike, но одно отличие всё же есть.

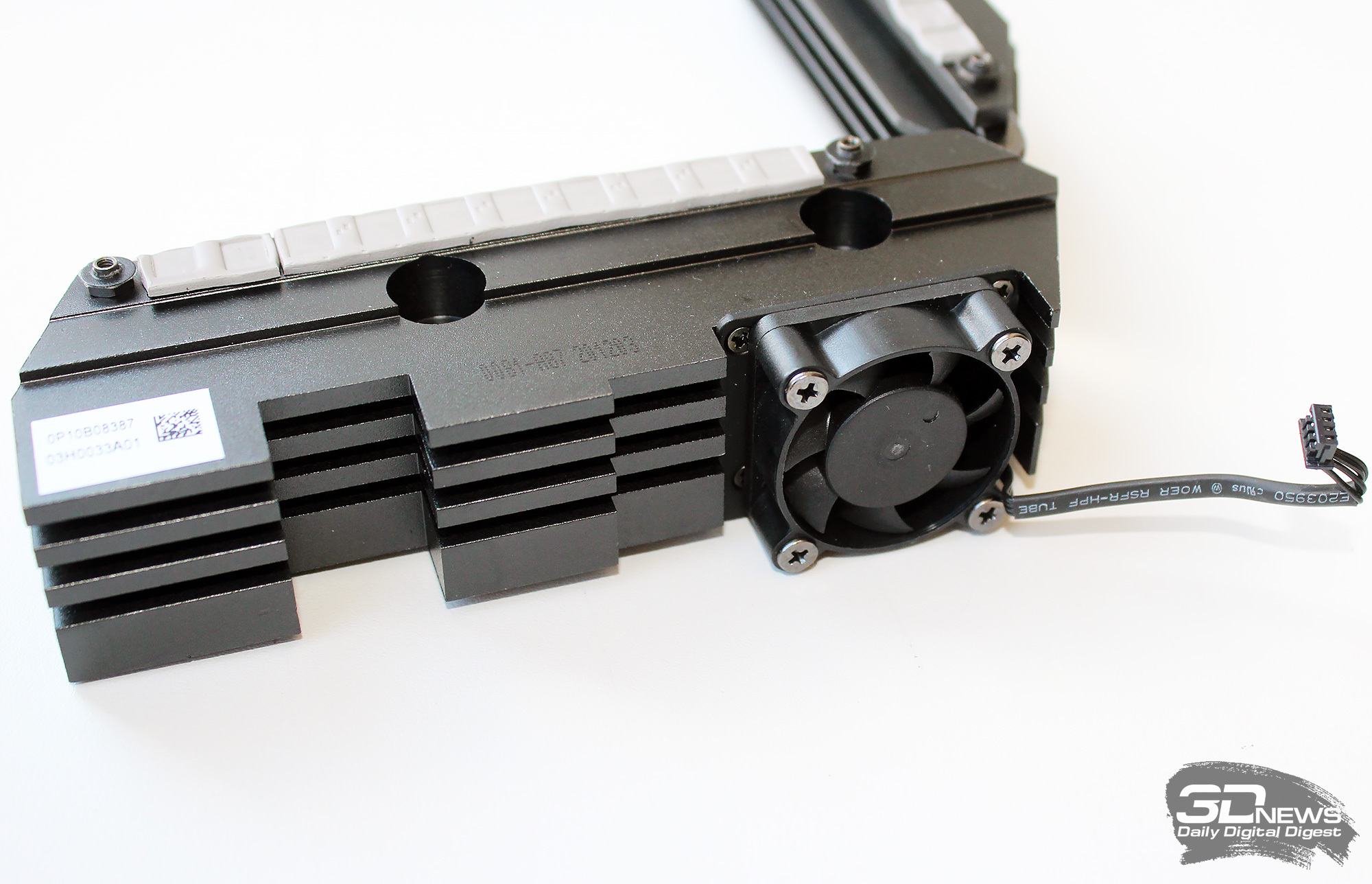

Заключается оно в том, что на радиаторе VRM вместо двух вентиляторов установлен только один, хотя и с более ярко выраженной крыльчаткой.

Причём, в отличие от Godlike, здесь напротив вентилятора в интерфейсной панели действительно есть перфорированная зона, а не какие-то намёки на неё. Впрочем, в сегодняшней статье мы уделили внимание тестам этого вентилятора и познакомим вас с результатами.

Вот такой вот получилась MSI MEG Z490 Ace по аппаратной части. Теперь посмотрим на программные отличия от версии Godlike.
