STRIX — это новая серия графических карт ASUS, в которую входят модели, сконструированные с приоритетом акустических характеристик. По заявлению производителя, на рабочем столе Windows и даже в легких играх карты STRIX могут работать абсолютно бесшумно, ограничиваясь пассивным охлаждением. Сейчас серия состоит из моделей на базе спецификаций GeForce GTX 750 Ti и GTX 780 от NVIDIA и Radeon R9 280 от AMD. Первый из трех адаптеров не удивляет возможностью частично пассивного охлаждения, поскольку графический процессор GM107, лежащий в основе GTX 750 и GTX 750 Ti, — достаточно компактный чип сам по себе, к тому же имеющий дополнительные преимущества в энергоэффективности за счет новаторской архитектуры Maxwell. А вот AMD Tahiti и NVIDIA GK110, которые применяются в двух остальных представителях серии STRIX, — это уже более крупные процессоры со штатным TDP в районе 250 Вт. Особенно заманчиво выглядит возможность получить нулевой уровень шума (по крайней мере в определенных условиях) с GK110 — одним из наиболее производительных GPU на сегодняшний день.
⇡#Технические характеристики, комплект поставки, цена
ASUS STRIX GTX 780 основана на младшей конфигурации чипа GK110, лишенной части вычислительных блоков. Впрочем, как уже довольно давно было показано в нашем обзоре референсной версии флагманского игрового адаптера NVIDIA, разница между версиями GeForce GTX 780 с индексом Ti и без него — вовсе не драматическая, а вот цены различаются весьма заметно. Референсные версии GTX 780 и GTX 780 Ti рекомендованы для продажи на рынке США по ценам $499 и $699, и эта планка удерживается с момента выхода GTX 780 Ti. Неудивительно, что для таких привлекательных вариантов, как протестированный ранее ROG Poseidon или STRIX, производитель выбрал именно более дешевую, «порезанную» конфигурацию GPU.
Несмотря на заявленную цель — добиться по возможности пассивного охлаждения видеокарты, в ASUS немного разогнали эту модель относительно референсных значений: базовая частота GPU увеличена на 26 МГц — до 889 МГц. Но, если судить по индексу OC Edition, производитель оставил за собой возможность выпуска модификации со стандартными частотами. Видеопамять работает на обычной для GTX 780 частоте 6008 МГц.
Между прочим, STRIX — единственная среди всех версий GTX 780 и GTX 780 Ti, выпускаемых ASUS, которая комплектуется 6 Гбайт RAM. Хотя большинство современных игр пока довольствуются объемом 3 Гбайт, некоторые образчики уже требуют большего (Watch Dogs на максимальных настройках, к примеру). А в силу того, что GK110 обладает шиной памяти с разрядностью 384 бит, превзойти стандартный объем можно только за счет увеличения до внушительных 6 Гбайт. Впрочем, и это пойдет в дело при игре в 4К-разрешении.
| Модель | NVIDIA GeForce GTX 780 | ASUS STRIX GTX 780 OC Edition |
|---|---|---|
| Графический процессор | ||
| Кодовое название | GK110 | GK110 |
| Число транзисторов, млн | 7100 | 7100 |
| Техпроцесс, нм | 28 | 28 |
| Тактовая частота, МГц: Base Clock / Boost Clock | 863/900 | 889/941 |
| Число ядер CUDA | 2304 | 2304 |
| Число текстурных блоков | 192 | 192 |
| Число ROP | 48 | 48 |
| Видеопамять | ||
| Разрядность шины, бит | 384 | 384 |
| Тип микросхем | GDDR5 SDRAM | |
| Тактовая частота: реальная (эффективная), МГц | 1502 (6008) | 1502 (6008) |
| Объем, Мбайт | 3072 | 6144 |
| Шина ввода/вывода | PCI-Express 3.0 x16 | |
| Вывод изображения | ||
| Интерфейсы (макс разрешение@частота кадров, Гц) | VGA (2048x1536@85), DL DVI (2560x1600@60), HDMI 1.4a (4096х2160@60), DisplayPort 1.2 (4096x2160@60) |
|
| Порты вывода | 1 х DL DVI-I, 1 x DL DVI-D, 1 x DisplayPort 1.2, 1 x HDMI |
|
| TDP, Вт | 250 | НД |
| Средняя розничная цена, руб. | Нет данных | Нет данных |
В комплект поставки карты входит переходник питания с двух шестиконтактных на восьмиконтактный разъем, адаптер DVI-D ↔ VGA, диск с драйверами, бумажная документация и длинный гибкий мостик SLI.
В московских интернет-магазинах STRIX GTX 780 уже доступен по цене от 20 500 руб. Для сравнения: видеокарту GTX 780 с референсной системой охлаждения можно купить чуть более чем за 16 тыс. руб. Наценку на STRIX теоретически оправдывает как более эффективный открытый кулер, так и удвоенный объем RAM.
В различных сериях ASUS применяет одну и ту же схему с использованием радиатора DirectCU II. Меняется только форма вентиляторов и дизайн системы охлаждения.
От видеокарт на базе GK110 под маркой MATRIX и более простых моделей ASUS на нереференсной плате STRIX отличает цельнометаллический кожух блока вентиляторов. Конструкция не только привлекательно выглядит, но и отлично продувается парой крыльчаток диаметром 90 мм. Последние на вид идентичны 11-лопастным вентиляторам, используемым в других топовых видеоадаптерах ASUS.
 ASUS STRIX GTX 780 OC Edition |
NVIDIA GeForce GTX 780 |
Задняя поверхность PCB покрыта защитной металлической пластиной, которая оставляет открытой блок контактов для измерения напряжений и вольтмоддинга. Разъемы дополнительного питания развернуты таким образом, что защелка кабеля обращена в сторону печатной платы и не скрывается нависающим кулером. Двухцветные индикаторы сигнализируют о наличии тока в разъемах.
 |
 |
|
|
ASUS STRIX GTX 780 OC |
NVIDIA GeForce GTX 780 |
Охлаждением GPU занимается хорошо знакомый нам радиатор на основе тепловых трубок, напрямую контактирующих с кристаллом. Одна из трубок имеет диаметр 10 мм, также есть две по 8 мм и еще две — по 6 мм. Места соединения трубок с ребрами радиатора пропаяны. Сплющенные концы трубок образуют единую подошву, однако процессор, если судить по следу термопасты, прижимается только к трем центральным, наиболее толстым трубкам.
 |
 |
|
|
ASUS STRIX GTX 780 OC Edition |
NVIDIA GeForce GTX 780 |
Чипы памяти GDDR5 отдают тепло через контактные ножки, а для охлаждения полевых транзисторов системы питания предусмотрен отдельный небольшой радиатор. Перпендикулярно плате проходит металлическая пластина, придающая жесткость всей конструкции.
 |
 |
|
|
ASUS STRIX GTX 780 OC Edition |
NVIDIA GeForce GTX 780 |
По разводке печатной платы STRIX отличается как от GeForce GTX 780 Ti из серии MATRIX, так и от простых вариантов с кулером DirectCU II. Однако питание, так же как и в последнем случае, устроено по схеме 8+2 (число фаз для GPU и чипов памяти соответственно). В схеме используются высококачественные и долговечные полевые транзисторы, дроссели и конденсаторы под маркой Super Alloy Power. Питанием GPU управляет контроллер Digi+ ASP1212, являющийся перемаркированным чипом CHiL 8318.
Видеопамять набрана чипами SK Hynix H5GC4H24MFR-T2C емкостью по 512 Мбайт, поэтому микросхем 12 штук, как у карт референсного образца, и все чипы разместились на лицевой стороне PCB. Память рассчитана на рабочую частоту вплоть до 6 ГГц.
ASUS STRIX GTX 780 OC Edition
ASUS STRIX GTX 780 OC Edition
NVIDIA GeForce GTX 780 |
NVIDIA GeForce GTX 780 |
⇡#Тестовый стенд, методика тестирования
| Конфигурация тестовых стендов | ||
|---|---|---|
| CPU | Intel Core i7-3960X @ 4,6 ГГц (100x46) | Intel Core i7-3970X @ 4,6 ГГц (100x46) |
| Материнская плата | ASUS P9X79 Pro | |
| Оперативная память | DDR3 Kingston HyperX 4x2 Гбайт, 1600 МГц, CL9 | |
| ПЗУ | Intel SSD 520 240 Гбайт | |
| Блок питания | Corsair AX1200i, 1200 Вт | Seasonic Platinum-1000, 1000 Вт |
| Охлаждение CPU | Thermalright Archon | |
| Корпус | CoolerMaster Test Bench V1.0 | |
| Операционная система | Windows 7 Ultimate X64 Service Pack 1 | |
| ПО для GPU NVIDIA | 337.88 WHQL | |
Для измерения мощности системы используется стенд с блоком питания Corsair AX1200i. Энергосберегающие технологии CPU во всех тестах отключены. Шина PCI-Express работает в режиме 3.0. Для активации PCI-E 3.0 на видеокартах серий GeForce 600 и 700 в системе на чипсете X79 применяется патч от NVIDIA.
Тестовый стенд
В настройках драйвера NVIDIA всегда в качестве процессора для вычисления PhysX выбирается CPU. В настройках AMD всегда настройка Tesselation переводится из состояния AMD Optimized в Use application settings. В CrossFire-конфигурациях остается включенной опция Frame Pacing.
| Набор бенчмарков | ||||
|---|---|---|---|---|
| Программа | API | Настройки | Анизотропная фильтрация, полноэкранное сглаживание | Разрешение |
| 3DMark 2011 | DirectX 11 | Профиль Extreme | - | - |
| 3DMark | DirectX 11 | Тест Fire Strike (не Extreme) | - | - |
| Unigine Heaven 4 | DirectX 11 | DirectX 11, макс. качество, тесселяция в режиме Extreme | AF 16x, MSAA 4x | 1920х1080 / 2560х1440 |
| DiRT Showdown . Встроенный бенчмарк | DirectX 11 | Макс. качество, Global Illumination вкл. Трасса Shibuya, 8 машин | AF, AA 4х | 1920х1080 / 2560х1440 |
| Far Cry 3 + FRAPS | DirectX 11 | DirectX 11, макс. качество, HDAO. Начало миссии Secure the Outpost | AF, MSAA 4x | 1920х1080 / 2560х1440 |
| Tomb Raider. Встроенный бенчмарк | DirectX 11 | Макс. качество | AF 16x, SSAA 4x | 1920х1080 / 2560х1440 |
| Bioshock Infinite. Встроенный бенчмарк | DirectX 11 | Макс. качество. Postprocessing: Normal | AF 16x, FXAA | 1920х1080 / 2560х1440 |
| Crysis 3 + FRAPS | DirectX 11 | Макс. качество. Начало миссии Post Human | AF 16x, MSAA 4x | 1920х1080 / 2560х1440 |
| Metro: Last Light. Встроенный бенчмарк | DirectX 11 | Макс. качество | AF 16x, SSAA 4x | 1920х1080 / 2560х1440 |
| Company of Heroes 2. Встроенный бенчмарк | DirectX 11 | Макс. качество | AF, SSAA 4x | 1920х1080 / 2560х1440 |
| Batman: Arkham Origins. Встроенный бенчмарк | DirectX 11 | Макс. качество | AF, MSAA 4x | 1920х1080 / 2560х1440 |
| Battlefield 4 + FRAPS | DirectX 11 | Макс. качество. Начало миссии Tashgar | AF 16x, MSAA 4x + FXAA | 1920х1080 / 2560х1440 |
| Thief. Встроенный бенчмарк | DirectX 11 | Макс. качество | AF 16x, SSAA 4x + FXAA | 1920х1080 / 2560х1440 |
⇡#Разгон, температура, энергопотребление
При щадящей нагрузке STRIX GTX 780 действительно обходится полностью пассивным охлаждением. Скажем, рабочий стол Windows с интерфейсом Aero задействует GPU, но температура чипа при выключенных вентиляторах не превышает 55 °C. Однако любые более-менее современные игры такого не позволят, разве только что-нибудь из классики.
Кулер остается пассивным, пока температура GPU не превышает 70 °C. Затем вентиляторы на несколько секунд запускаются на высоких оборотах и со временем стабилизируются на небольшой скорости, достаточной для поддержания температуры в районе 66 °C. Надо отдать должное ASUS, даже тогда видеокарта остается пусть не абсолютно бесшумной, но весьма тихой. Заметно шумит она лишь то краткое время, когда система охлаждения переходит к активному режиму.
При штатных настройках на GPU под нагрузкой подается напряжение 1,162 В, типичное для GTX 780 референсных спецификаций. Максимальная зарегистрированная частота составляет 1019 МГц — всего лишь на 13 МГц больше эталона.
STRIX GTX 780 вполне допускает разгон даже без вмешательства в кривую скорости вентиляторов, поскольку обороты при высоких частотах GPU все равно будут увеличены ровно настолько, насколько нужно для поддержания целевой температуры. К тому же на GTX 780, в отличие от массовых версий GTX 780 Ti, работает софтверный вольтмод, который повышает предельное напряжение питания GPU вплоть до 1,2 В. Применив его и отодвинув до предела ограничители энергопотребления и температуры, мы смогли добиться стабильной работы на базовой частоте GPU 1099 МГц (на 210 выше штатной). Максимальная частота в динамике после разгона достигала 1228 МГц. Видеопамять также не подкачала, запустившись на эффективной частоте 7608 МГц.
| Base Clock, МГц | Макс. Boost Clock, МГц | Base Clock, МГц (разгон) | Макс. зарегистрированная Boost Clock, МГц (разгон) | |
|---|---|---|---|---|
| NVIDIA GeForce GTX 780 | 863 | 1006 (+143) | 1053 | 1215 (+162) |
| ASUS STRIX GTX 780 OC Edition | 889 | 1019 (+130) | 1099 | 1228 (+129) |

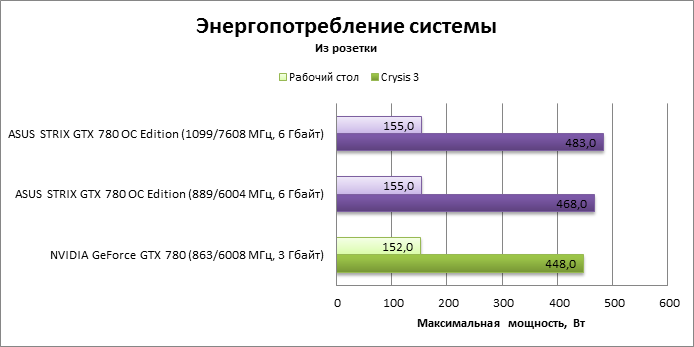

По предельному энергопотреблению STRIX GTX 780 на 20 Вт превосходит референсную версию GTX 780. Сравнимый вклад в мощность системы вносит дополнительный разгон силами пользователя.

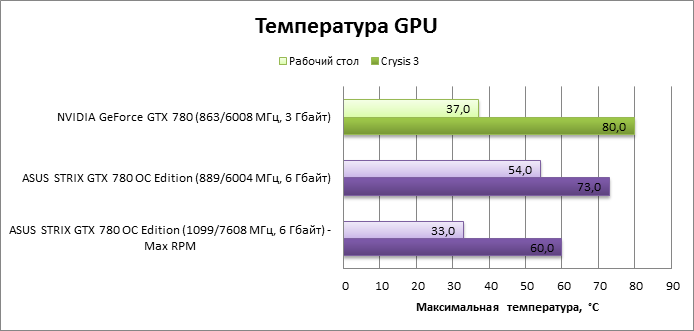

Система охлаждения, работающая на предельной скорости, удерживает температуру GPU в пределах 60 °C, невзирая на существенный разгон и повышение напряжения питания.
В синтетических тестах STRIX GTX 780 не имеет особого преимущества перед референсным видеоадаптером. Дальнейший разгон, напротив, привел к большому приросту баллов.

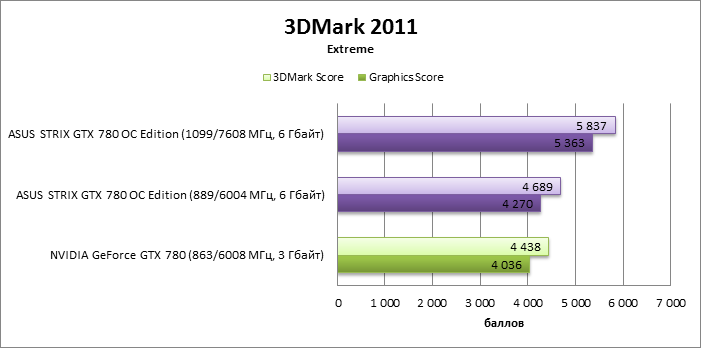

3DMark 2011

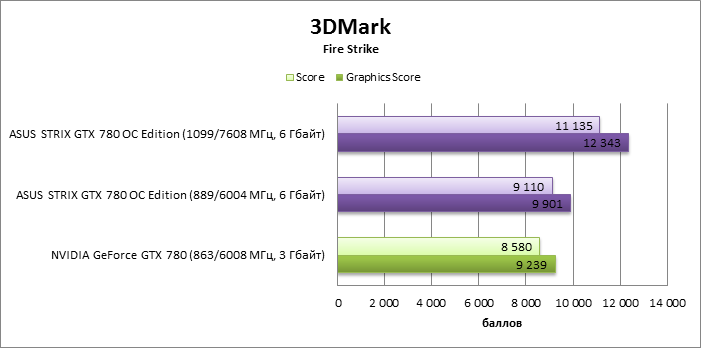

3DMark

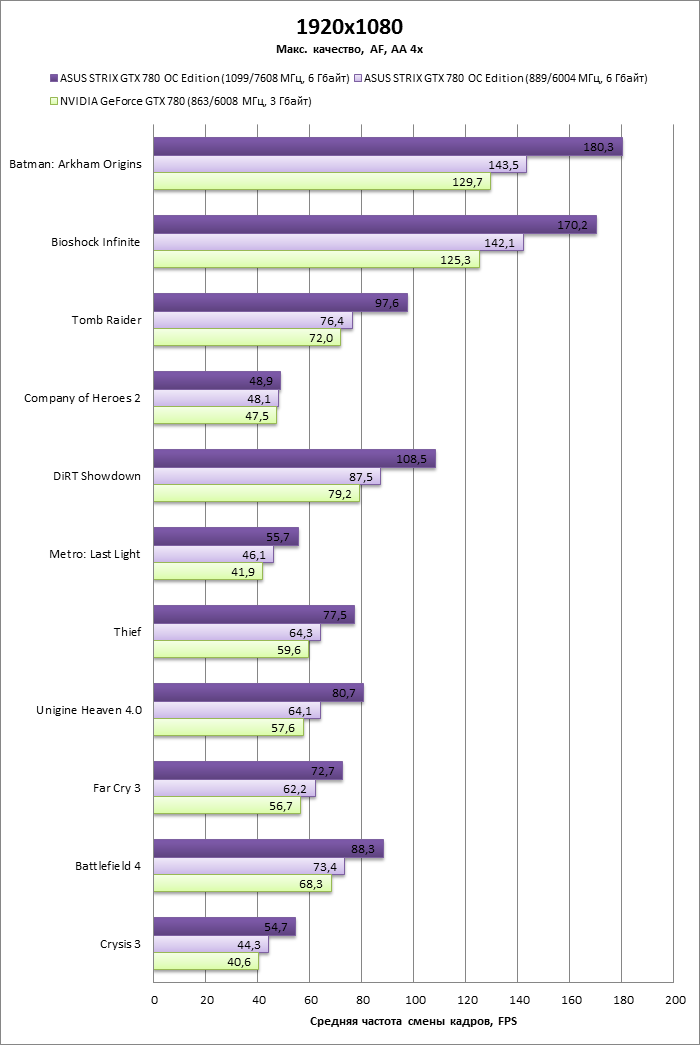

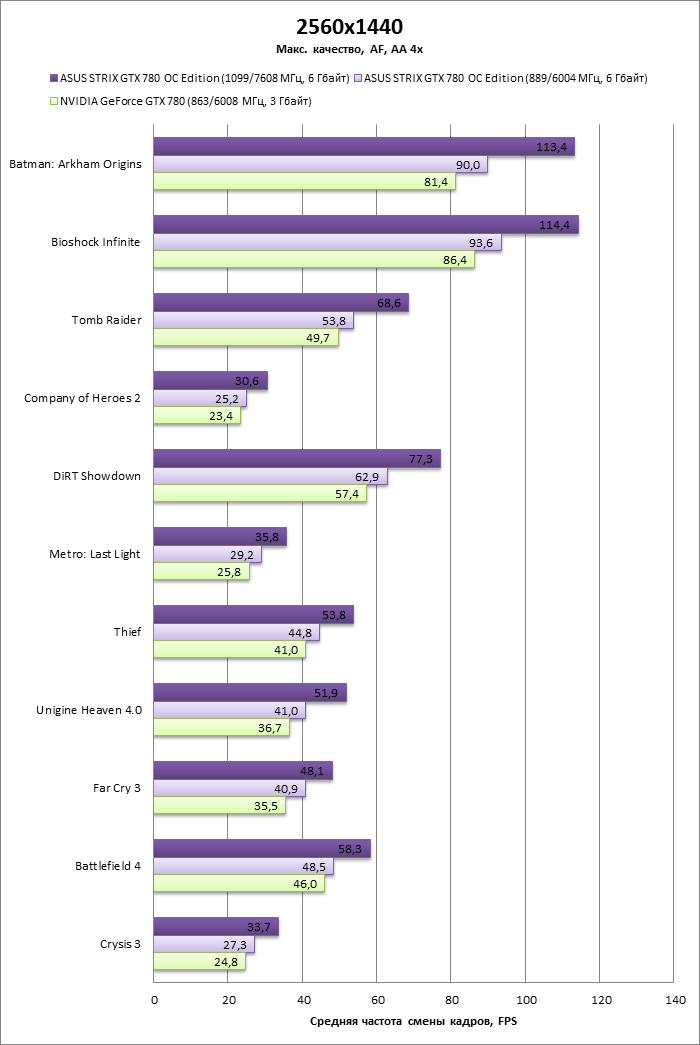

Игровые тесты + Unigine Heaven 4
В играх разница между STRIX и референсным адаптером чуть более выражена, как и эффект от оверклокинга. Нечасто разгон видеокарты дает столь весомый результат. Сказывается хороший потенциал как GPU, так и чипов памяти. Также играет на руку то обстоятельство, что заводской разгон карты невелик, и, при условии, что пользователю достанется не менее удачный экземпляр, чем нам, большую часть пути к максимальным частотам он пройдет самостоятельно.
При низкой (вернее, очень низкой) нагрузке на GPU ASUS STRIX GTX 780 действительно работает как видеокарта с пассивным охлаждением. На поверку теплоемкости радиатора, предназначенного для отвода тепла от 250-ваттного процессора, вполне достаточно для того, чтобы в режиме рабочего стола или самых нетребовательных 3D-приложениях удерживать температуру в разумных пределах без прямого обдува воздухом. По крайней мере это возможно на открытом тестовом стенде: для достижения аналогичного результата в корпусе компьютера он должен хорошо проветриваться. С одной стороны, стоит порадоваться, что кто-то из производителей графических карт сделал такой простой и разумный шаг. Но с другой стороны, на практике это не имеет такого уж большого значения для комфорта пользователя, если только остальные компоненты ПК тоже не перевести на бесшумное охлаждение. Немного больше пользы пассивный режим дает при работе двух и более GPU в режиме SLI. Как известно, у NVIDIA нет аналога функции ZeroCore, которая заглушает вентиляторы неиспользуемых GPU в CrossFire-системах на платформе AMD.
Благо у STRIX GTX 780 есть и другие, не столь эффектные, но практически значимые преимущества. Во-первых, это единственная плата на GK110 в ассортименте ASUS (за исключением не совсем геймерских карт серии GTX TITAN), обладающая 6 Гбайт оперативной памяти. Игры уже начали осваивать объем свыше 3 Гбайт, особенно в 4К-разрешении, когда проблему производительности GPU можно решить за счет SLI, но объем памяти таким образом не удваивается. Во-вторых, по крайней мере наш экземпляр STRIX обладает отменным разгонным потенциалом, который конвертируется в существенный прирост FPS в бенчмарках.
