Обзор системы жидкостного охлаждения NZXT Kraken X61

Характеристики. Комплектация. Внешний вид

Совсем недавно мы изучили и протестировали новую версию системы жидкостного охлаждения NZXT Kraken X41, которая оставила о себе сугубо положительные впечатления, став лучше по всем без исключения характеристикам. Анонсированная одновременно с ней Kraken X61, заменяющая собой Kraken X60, относится к более высокому классу как по стоимости, так и по спецификациям, поэтому от данной системы мы вправе ожидать ещё более впечатляющих результатов. Так это или нет на самом деле, мы с вами сегодня и узнаем.

#Технические характеристики и рекомендованная стоимость

Технические характеристики и стоимость новой Kraken X61 приведены в таблице в сравнении со старой моделью Kraken X60.

Наименование характеристикNZXT Kraken X61 (RL-KRX61-01)NZXT Kraken X60 (RL-KRX60-01)
Радиатор
Размеры, ДхШхВ, мм 312,5х138,4х27,0 312,5х138,4х27,0
Толщина рабочего тела радиатора, мм 16,0 16,0
Диаметр фитингов, мм 10 10
Материал радиатора алюминий алюминий
Помпа
Размеры, ДхШхВ, мм Ø65x32 Ø72x32
Производительность, л/ч н/д н/д
Скорость ротора, об/мин 2400–3600 (±150) 2900 (±150)
Тип подшипника керамический керамический
Срок службы подшипника, ч н/д н/д
Номинальное напряжение, В 12 12
Потребление, Вт 3,9 7,5
Уровень шума, дБА н/д н/д
Вентиляторы
Количество вентиляторов 2 2
Модель вентилятора NZXT RF-FX142-NP NZXT FX-140KRX-PWM
Типоразмер 140х140х25 140х140х25
Количество и тип подшипника(ов) 1, наноподшипник 1, гидродинамический
Скорость вращения, об/мин 800–2000, PWM 800–2000, PWM
Воздушный поток, CFM 42,4–106,1 54,0–98,3
Уровень шума, дБА 20–37 21–37
Статическое давление, мм водного столба 0,36–1,97 0,8–2,2
Номинальное напряжение, В 12 4,5–12
Максимальное энергопотребление, Вт 7,08 7,08
Срок службы, ч 35 000 35 000
Водоблок
Модель водоблока н/д н/д
Материал и структура медь, микроканальная структура медь, микроканальная структура
Совместимость с платформами Intel LGA115(x)/1366/2011
AMD Socket AM2(+)/AM3(+)/FM1(2)
Intel LGA115(x)/1366/2011
AMD Socket AM2(+)/AM3(+)/FM1(2)
Дополнительно
Длина шлангов, мм 400 400
Внешний диаметр шлангов, мм 10 10
Хладагент нетоксичный, антикоррозионный (пропиленгликоль) нетоксичный, антикоррозионный (пропиленгликоль)
Гарантийный срок, лет 6 2
Розничная стоимость системы, долларов США 139 139

#Упаковка и комплектация

Оформление картонной коробки NZXT Kraken X61 выполнено в том же стиле, что и у младшей системы, и отличается от предшественницы только цветовой гаммой.

На обратной стороне упаковки рассказано о ключевых особенностях охладителя и новом программном обеспечении.

Боковые отведены под технические характеристики, описание преимуществ радиатора и перечень поддерживаемых платформ.

Внутри основной коробки находится дополнительная оболочка из пористого картона с отсеками под каждый компонент системы, которая надёжно защищает их от вероятных повреждений при пересылке.

Кроме того, радиатор вставлен в дополнительную картонную оболочку, так что в надёжности упаковки сомневаться не приходится.

Комплектация такая же как у Kraken X41 и включает в себя всё необходимое для установки системы на любую из поддерживаемых платформ и любой подходящий корпус.

NZXT Kraken X61 выпускается в Китае и стоит 139 долларов США — на 40 долларов США дороже Kraken X41, но ровно столько же, сколько и у прежняя модель X60. Гарантийный срок увеличен с двух до шести лет.

#Особенности конструкции

В отличие от Kraken X41, получившей радиатор увеличенной толщины, новая Kraken X61 не претерпела конструктивных изменений.

Размеры радиатора здесь остались прежними и составляют 312,5х138,4х27,0 мм при толщине рабочего тела радиатора 16 мм. К сожалению, в этой модели производитель не пошёл на увеличение полезной площади радиатора за счёт его утолщения.

Так что внешне перед нами фактически та же модель, которая состоит из радиатора и помпы с водоблоком, соединённых друг с другом двумя гибкими шлангами.

Алюминиевый радиатор состоит из 13 плоских трубок, по которым прокачивается хладагент и между которыми припаяна тонкая алюминиевая гофролента.

Судя по наклейке на одном из торцов радиатора, электрическая мощность Kraken X61 вдвое выше, чем у Kraken X41: 15 Вт против 7,5 Вт, но сказать точно, к чему относятся эти цифры, мы не можем.

На другом конце радиатора находятся два фитинга с опрессоваными на них шлангами.

Такого же размера фитинги на помпе могут поворачиваться в любую сторону, в целях упрощения процесса её установки на процессор.

Как и у X41, теперь помпа оснащена управлением скоростью ротора в диапазоне от 2400 до 3600 об/мин. Судя по данным мониторинга, в процессе работы помпа потребляет около 3,9 Вт. Срок службы её керамического подшипника в спецификациях системы не указан. Добавим, что на основание водоблока тонким и равномерным слоем уже нанесена высокоэффективная термопаста, но её хватит только на одну установку.

Медный водоблок имеет микроканальную структуру и ровное, хорошо обработанное основание, на котором нам удалось получить достаточно равномерный отпечаток.

На пластиковой крышке водоблока есть логотип компании-производителя, оснащённый подсветкой, цвет которой с помощью программного обеспечения можно выбрать по своему вкусу. Вот, например, бледно-зелёный.

В комплекте NZXT Kraken X61 находятся два 140-мм вентилятора NZXT FN V2 140 mm.

Они обладают абсолютно идентичными характеристиками с вентилятором системы Kraken X41. Напомним, что скорость вращения регулируется широтно-импульсной модуляцией (PWM) в диапазоне от 800 до 2000 об/мин, воздушный поток каждого отдельного вентилятора заявлен в диапазоне 42,4–106,1 CFM, уровень шума — 21–37 дБА, статическое давление — 0,36–1,97 мм H2O.

Закрепление вентиляторов на радиаторе осуществляется длинными винтами с шайбами, а в качестве демпферов в уголки вентиляторов вставлены силиконовые прокладки.

Если на Kraken X41 можно установить два 140-мм вентилятора, то на Kraken X61 — четыре, а подключить их можно к кабелям-разветвителям, отходящим от помпы.

Дополнительные винты в комплект поставки системы для закрепления на радиаторе ещё одной пары вентиляторов включены.

Если для установки в корпус NZXT Kraken X41 требовалось только одно посадочное место для 140-мм вентилятора, то у Kraken X61 требования ещё жёстче, поскольку мест этих должно быть два и расположены они вплотную друг к другу. Тем не менее в ассортименте самой NZXT корпусов такого типа предостаточно, как и у многих других компаний. Но, к сожалению, нам пришлось тестировать эту систему, как и предыдущую Kraken X41, вне корпуса системного блока.

Нужно ли ещё раз упоминать про абсолютную универсальность NZXT Kraken X61 в плане процессоров, или что процедура установки системы предельно проста? На наш взгляд, нет.

Тестирование. Выводы

Методика тестирования и тестовая конфигурация в сравнении со статьёй про Kraken X41 не претерпели никаких изменений, как и температуры окружающей среды (проще говоря, обе системы тестировались в одно время). Поэтому сегодня мы повторно описывать их здесь не будем. Напомним, что в качестве конкурентов Kraken X61 будут выступать Kraken X41 и суперкулер Phanteks PH-TC14PЕ с парой вентиляторов Corsair AF140. Поэтому сразу же переходим к результатам тестирования и их анализу.

#Результаты тестирования и их анализ

Эффективность охлаждения

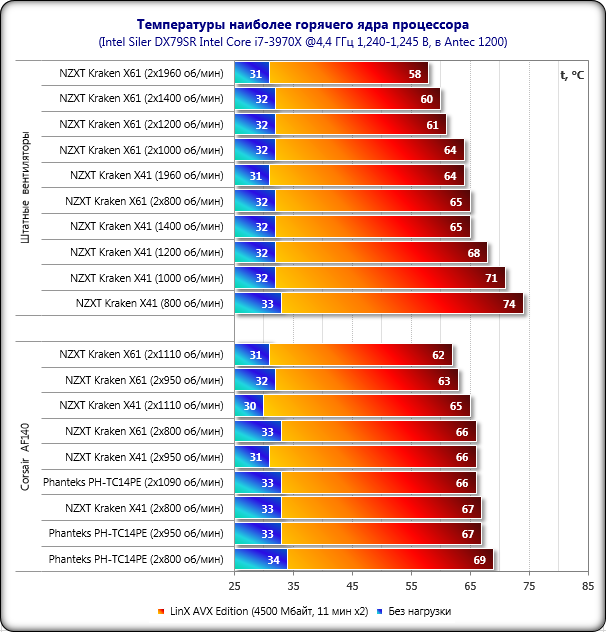

Результаты тестирования эффективности систем охлаждения представлены на диаграмме и в таблице.

Результаты получились в достаточной степени интересными. В штатном режиме с двумя своими 140-мм вентиляторами Kraken X61 эффективнее Kraken X41 на 6 градусов Цельсия при максимальной скорости, на 5-7 градусов Цельсия при средних 1400 и 1200 об/мин и на 7-9 градусов Цельсия при комфортных 1000 об/мин и тихих 800 об/мин. Однако если посмотреть на результаты тестирования, полученные при использовании пары альтернативных вентиляторов Corsair AF140, то становится очевидным, что львиная доля победы Kraken X61 над Kraken X41 приходится на преимущество в двух вентиляторах против одного у X41, поскольку с Corsair AF140 Kraken X61 выигрывает у Kraken X41 всего 3 градуса Цельсия при 1110 и 950 об/мин и всего один градус Цельсия при 800 об/мин. Вот вам и разница в радиаторах, сведённая к минимуму за счёт утолщения радиатора Kraken X41. Впрочем, быть может, тепловыделение процессора не достаточно для таких систем охлаждения? Тогда разгоняем его ещё сильнее и вновь анализируем результаты.

Теперь частота процессора повышена до 4,6 ГГц при напряжении 1,300-1,305 В.

Действительно, разница в эффективности двух этих систем охлаждения стала чуть более заметной как со штатными вентиляторами, где преимущество Kraken X61 выросло до 9 градусов Цельсия в наиболее тихом режиме работы, так и с альтернативными вентиляторами Corsair AF140. Но всё же Kraken X41 не проигрывает больше 2-3 градусов Цельсия своей старшей сестре. Что касается суперкулера, то его отставание от Kraken X61 с одинаковыми вентиляторами составляет 5-6 градусов Цельсия в пике нагрузки.

Далее мы проверяли NZXT Kraken X61 на максимальный разгон процессора. Выяснилось, что новая СВО способна обеспечить ему стабильность на частоте 4,7 ГГц при напряжении 1,34 В. Причём как при максимальной скорости двух штатных 140-мм вентиляторов, так и в комфортном режиме при 1000 об/мин.

NZXT Kraken X61 (2х1960 об/мин)

NZXT Kraken X61 (2х1000 об/мин)

В последнем случае температура процессора была на 5 градусов Цельсия выше, но 75 градусов Цельсия для шестиядерного процессора на такой частоте являются отличным показателем эффективности системы. Более того, при максимальной скорости вентиляторов NZXT Kraken X61 способна обеспечить нашему процессору предельный разгон до частоты 4,8 ГГц при напряжении 1,38 В и пиковой температуре наиболее горячего ядра 76 градусов Цельсия.

 NZXT Kraken X61 (2х1960 об/мин)

NZXT Kraken X61 (2х1960 об/мин)

Результат более чем достойный, даже несмотря на вынужденные условия проведения тестирования в открытом корпусе системного блока.

Уровень шума

Уровень шума вентиляторов всех участников тестирования был измерен во всём диапазоне их работы по изложенной в соответствующем разделе статьи методике и представлен на графике.

Вполне предсказуемо NZXT Kraken X61 оказалась немного шумнее Kraken X41, поскольку имеет два 140-мм вентилятора против одного на X41. Но в целом новинка демонстрирует неплохие акустические показатели, опережая суперкулер Phanteks с двумя штатными вентиляторами и слегка проигрывая ему же с парой тихих Corsair AF140. Условно комфортной NZXT Kraken X61 можно считать при скорости вентиляторов до 900 об/мин и субъективно тихой до скорости 780-800 об/мин. Помпа в этой системе такая же безупречно тихая, как и на Kraken X41.

#Заключение

Все плюсы, которые мы отмечали для модели NZXT Kraken X41, справедливы и для старшей Kraken X61, за исключением увеличенной толщины радиатора, которая, как нам кажется, и X61 пошла бы впрок. Жаль, что разработчики не решились на такой шаг, по всей видимости, стараясь не повысить цену на систему охлаждения.

Всё остальное: новая помпа с изменяемой скоростью ротора, новые вентиляторы, многофункциональное программное обеспечение и втрое увеличенная гарантия — является существенным плюсом в сравнении с прежней версией Kraken X60. Требования к просторному корпусу системного блока, как и стоимость системы жидкостного охлаждения, остались неизменными, а значит каких-то минусов данная СВО не приобрела. Таким образом, Kraken X61 также можно считать одной из лучших заводских систем жидкостного охлаждения для центральных процессоров.

Благодарим компанию NZXT за предоставленную на тестирование систему.

3DNews рекомендует!
