Обзор видеоадаптера Inno3D iChill GeForce GTX 1070 X3

Внешний вид. Технические характеристики

Продукция Inno3D не так уж часто попадает на тестирование в 3DNews, но предыдущий гость под этой маркой оставил о себе незабываемое впечатление — то был Inno3D GeForce GTX 780 iChill HerculeZ 3000, закованный в броню трехслотовой системы охлаждения. GeForce GTX 1070 — далеко не столь прожорливая и горячая видеокарта по сравнению с устройствами уходящей эпохи 28 нм. Так что с этим семейством видеоадаптеров еще ни один производитель не зашел так далеко в стремлении к превосходному охлаждению и оверклокерскому потенциалу, чтобы установить кулер, занимающий полные три слота расширения.

Однако Inno3D явно предпочитает системы охлаждения покрупнее и потяжелее, чем у своих коллег, как можно заметить по каталогу моделей на сайте компании. К оригинальной версии GeForce GTX 1070 от Inno3D это относится в полной мере. Обзор референсного образца у нас уже был, так что в этой статье мы будем останавливаться исключительно на особенностях конкретно этой реализации GTX 1070.

#Технические характеристики, комплект поставки, цена

Inno3D iChill GeForce GTX 1070 X3 обладает максимальными частотами среди оригинальных модификаций GTX 1070 в каталоге этого производителя. Помимо нее, на сайте фигурирует iChill GeForce GTX 1070 X4, которая, как нетрудно догадаться, имеет уже не три, а четыре вентилятора, но частотами не отличается от версии X3.

GPU видеокарты работает на частотах 1620/1822 МГц (Base Clock и Boost Clock соответственно), что означает недурной фабричный разгон по сравнению с референсными спецификациями. Примечательно, что Inno3D также увеличила эффективную частоту оперативной памяти на 200 МГц, чего производители обычно не делают. При этом тепловой пакет видеокарты (190 Вт) выходит даже за пределы, установленные для GeForce GTX 1080 (180 Вт).

ПроизводительInno3DNVIDIANVIDIA
Модель iChill GeForce GTX 1070 X3 GeForce GTX 1070 GeForce GTX 1080
Графический процессор
Кодовое название GP104 GP104 GP104
Число транзисторов, млн 7 200 7 200 7 200
Техпроцесс 16 нм FinFET 16 нм FinFET 16 нм FinFET
Тактовая частота, МГц: Base Clock / Boost Clock 1620/1822 1506/1683 1607/1733
Число ядер CUDA 1 920 1 920 2 560
Число блоков наложения текстур 120 120 160
Число ROP 64 64 64
Оперативная память
Разрядность шины, бит 256 256 256
Тип микросхем GDDR5 SDRAM GDDR5 SDRAM GDDR5X SDRAM
Тактовая частота, МГц (пропускная способность, Мбит/с на линию) 2050 (8200) 2000 (8000) 1250 (10000)
Объем, Мбайт 8 192 8 192 8 192
Шина ввода/вывода PCI Express 3.0 x16 PCI Express 3.0 x16 PCI Express 3.0 x16
Производительность
Вычислительная мощность шейдерных ALU, FP32 (на основании Boost Clock) 6 697 6 463 8 872
Производительность FP32/FP64 1/32 1/32 1/32
Пропускная способность оперативной памяти, Гбайт/с 262,4 256 320
Вывод изображения
Интерфейсы (макс разрешение@частота кадров, Гц) HDMI 2.0b, DisplayPort 1.3/1.4, DL-DVI HDMI 2.0b, DisplayPort 1.3/1.4, DL-DVI HDMI 2.0b, DisplayPort 1.3/1.4, DL-DVI
TDP, Вт 190 150 180
Розничная цена (США, без налогов), $ НД 379/449 (рекомендованная, на момент выпуска) 599/699 (рекомендованная, на момент выпуска)
Розничная цена (Россия), руб. 38 575 (market.yandex.ru) НД / 34 990 (рекомендованная, на момент выпуска) 49 990 / 54 990 (рекомендованная, на момент выпуска)

По сравнению со скоростными версиями GeForce GTX 1070 других производителей, iChill GTX 1070 X3 — не самая дорогая, хотя все еще дороже, чем рекомендовано для версии Founders Edition для российского рынка (рекомендованную цену на оригинальные карты в рублях NVIDIA не сообщала).

iChill GeForce GTX 1070 X3 отличается более щедрым комплектом поставки, чем большинство видеокарт в последние годы, включая дорогие модели. Помимо самого устройства, бумажной документации и диска с ПО, в коробке мы нашли коврик для мыши, металлическую наклейку с логотипом и лицензии на тесты 3DMark и VRMark Advanced Edition.

#Конструкция

Хотя устройство не занимает в ширину полные три слота, корпус кулера выступает за пределы двух, что делает невозможным установку двух таких видеокарт вплотную друг к другу в режиме SLI. Кроме того, в длину iChill GTX 1070 X3 достигает 302 мм, то есть она всего на 5 мм короче признанного рекордсмена — AMD Radeon R9 295X2.

Кожух системы охлаждения выполнен по большей части из металла, причем довольно толстого. На случай работы в SLI в кожухе предусмотрены дополнительные отверстия на боковой поверхности, через которые три вентилятора смогут засасывать воздух. Перфорированный участок и крупные отверстия с краю на пластине, покрывающей печатную плату с обратной стороны, создают подобие воздушного канала, который помогает «дышать» соседней видеокарте (при установке на минимальной дистанции кожух верхней видеокарты займет половину свободного корпусного слота, а защитная пластина нижней — еще около четверти).

Inno3D iChill GeForce GTX 1070 X3

NVIDIA GeForce GTX 1070 Founders Edition

NVIDIA GeForce GTX 1070 Founders Edition

Как и некоторые видеокарты в 1000-й линейке GeForce от других производителей, iChill GTX 1070 X3 оснащена RGB-светодиодами, которые окрашивают логотип на боку в разные цвета в зависимости от загрузки GPU. Фронтальная «броня» кулера подсвечивается красным.

Металлический кожух системы охлаждения снимается без отвертки, а вентиляторы подключены через разъемы, что позволяет извлечь их для очистки от пыли. Очевидно, что сначала нужно выкрутить винт с ребристой головкой, скрепляющий конструкцию, но мы, признаться, не смогли понять, как действовать дальше, а инструкции производитель не предоставил.

Две секции огромного радиатора соединяют пять тепловых трубок диаметром 6 и 8 мм, пропущенные через оребрение параллельно длинной стороне платы. Массивное основание одной из секций (видимо, из анодированной меди) принимает тепло от кристалла GPU. Другая «подошва» прижимается к транзисторам преобразователя напряжения. Для охлаждения микросхем памяти предусмотрена отдельная плоская деталь, закрывающая их целиком (последнему пункту производители часто не придают значения).

Воздух нагнетают три крыльчатки диаметром 92 мм на пылезащищенных подшипниках. Масса радиатора позволяет останавливать их при низкой нагрузке на GPU.

Inno3D iChill GeForce GTX 1070 X3

Inno3D iChill GeForce GTX 1070 X3

NVIDIA GeForce GTX 1070 Founders Edition

#Плата

Крепежная пластина в задней части видеокарты несет стандартный для GeForce этого поколения набор видеовыходов: три разъема DisplayPort и один HDMI. Порт DVI-D лишен аналоговых контактов, необходимых, чтобы пробросить интерфейс VGA через переходник.

Питание GPU и чипов RAM организовано по схеме 6+1 фаза. Напряжение на GPU регулируется ШИМ-контроллером uP9511P производства UPI Semiconductor, который знаком нам по референсным образцам GTX 1070/1080 и оригинальным платам других производителей. Разъем питания тут один — восьмиконтактный.

Оперативная память набрана микросхемами Samsung с маркировкой K4G80325FB-HC25, рассчитанными на эффективную частоту 8 ГГц.

Inno3D iChill GeForce GTX 1070 X3

Inno3D iChill GeForce GTX 1070 X3

Inno3D iChill GeForce GTX 1070 X3

NVIDIA GeForce GTX 1070 Founders Edition

Тестирование. Выводы

#Тестовый стенд, методика тестирования

Конфигурация тестовых стендов
CPU Intel Core i7-5960X @ 4 ГГц (100 × 40)
Материнская плата ASUS RAMPAGE V EXTREME
Оперативная память Corsair Vengeance LPX, 2133 МГц, 4 × 4 Гбайт
ПЗУ Intel SSD 520 240 Гбайт + Crucial M550 512 Гбайт
Блок питания Corsair AX1200i, 1200 Вт
Система охлаждения CPU Thermalright Archon
Корпус CoolerMaster Test Bench V1.0
Монитор NEC EA244UHD
Операционная система Windows 10 Pro x64
ПО для GPU NVIDIA
Все GeForce Game Ready Driver 368.64 Beta

CPU работает на постоянной частоте. В настройках драйвера NVIDIA в качестве процессора для вычисления PhysX выбирается CPU. В настройках драйвера AMD настройка Tesselation переводится из состояния AMD Optimized в Use application settings.

Бенчмарки: синтетические
Тест API Разрешение Полноэкранное сглаживание
3DMark Fire Strike DirectX 11 (feature level 11_0) 1920 × 1080 Выкл.
3DMark Fire Strike Extreme 2560 × 1440
3DMark Fire Strike Ultra 3840 × 2160
3DMark Time Spy DirectX 12 (feature level 11_0) 2560 × 1440
Бенчмарки: игры
Игра (в порядке даты выхода) API Настройки Полноэкранное сглаживание
1920 × 1080 / 2560 × 1440 3840 × 2160
Crysis 3 + FRAPS DirectX 11 Макс. качество. Начало миссии Swamp MSAA 4x Выкл.
Battlefield 4 + FRAPS Макс. качество. Начало миссии Tashgar MSAA 4x + FXAA High
Metro: Last Light Redux, встроенный бенчмарк Макс. качество SSAA 4x
Middle-Earth: Shadow of Mordor, встроенный бенчмарк Макс. качество Не поддерживается
GTA V, встроенный бенчмарк Макс. качество MSAA 4x + FXAA
DiRT Rally Макс. качество MSAA 4x
Rise of the Tomb Raider, встроенный бенчмарк DirectX 12 Макс. качество, VXAO выкл. SSAA 4x
Far Cry Primal, встроенный бенчмарк DirectX 11 Макс. качество SMAA
Tom Clancy's The Division, встроенный бенчмарк Макс. Качество, HFTS выкл. SMAA 1x High
Ashes of the Singularity, встроенный бенчмарк DirectX 12 Макс. качество MSAA 4x
DOOM + FRAPS Vulkan Макс. Качество. Миссия Foundry TSSAA 8TX
Total War: WARHAMMER встроенный бенчмарк DirectX 12 Макс. качество MSAA 4x

#Участники тестирования

В тестировании производительности приняли участие следующие видеокарты:

#Тактовые частоты, энергопотребление, температура, разгон

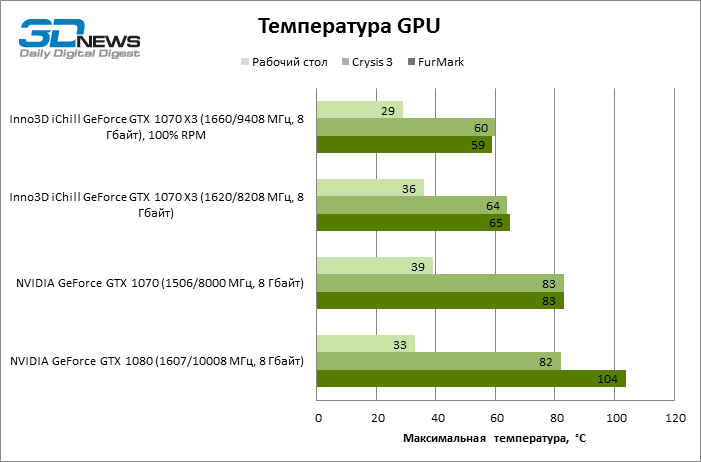

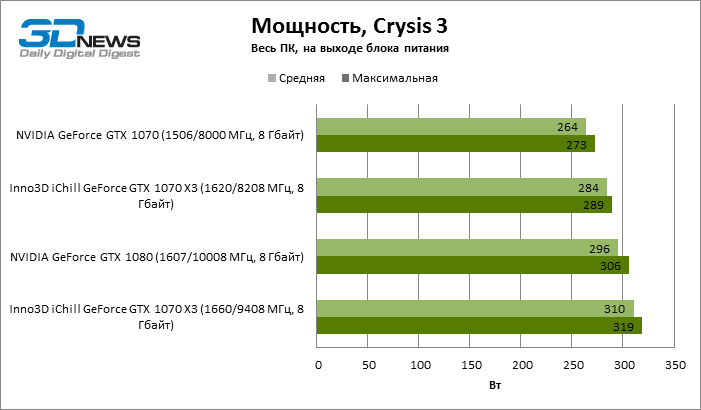

В штатном режиме видеокарта развивает частоту GPU вплоть до 2 ГГц при игровой нагрузке (Crysis 3). Напряжение питания графического процессора составляет стандартные для GTX 1070 1,062 В. От могучей системы охлаждения iChill GTX 1070 мы ожидали не менее чем выдающихся результатов, и действительно — температура GPU остановилась на 64 °С, хотя скорость вращения вентиляторов не превышала 1273 об/мин.

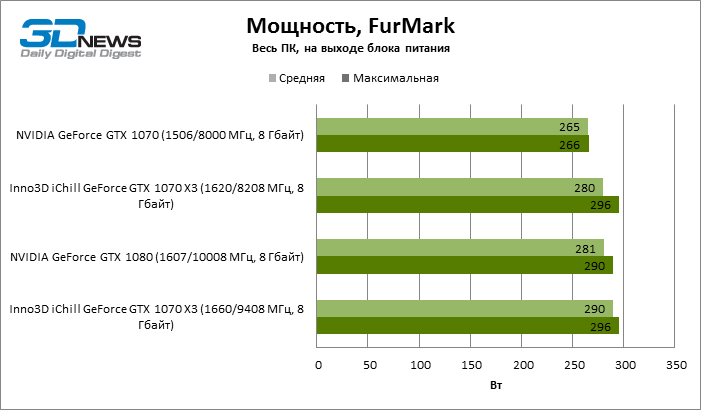

Аналогично и в FurMark — 65 °C, а повышенный лимит мощности позволил графическому процессору работать в этом стресс-тестена частоте вплоть до 1835 МГц.

Для дальнейшего разгона штатный BIOS позволяет увеличить TDP на 10 %, добавить 100 мВ к максимальному напряжению питания GPU и запустить вентиляторы на скорости 1552 об/мин. Далеко продвинуться в разгоне GPU не удалось: при базовой частоте 1660 МГц (на 40 МГц выше штатной) и напряжении до 1,093 В процессор достигал 2063 МГц в Crysis 3. Чипы RAM заработали на эффективной частоте 9408 МГц. При этом температуры GPU под нагрузкой снизились до 59–60 °C (FurMark и Crysis 3 соответственно). При выставлении большей частоты видеокарта теряла стабильность.

#Производительность: 3DMark

Синтетические тесты хорошо реагируют на подъем частот: заводской разгон принес iChill GTX 1070 дополнительные 15 % быстродействия по сравнению с моделью Founders Edition, работающей на референсных частотах, и 22 % в результате дальнейшего разгона. Тем не менее догнать GTX 1080 все же не удалось: последний сохраняет преимущество в 7 % по сравнению с картой iChill, работающей на пределе своих возможностей.

3DMark (Graphics Score)
Разрешение NVIDIA GeForce GTX 1070 (1506/8000 МГц, 8 Гбайт) Inno3D iChill GeForce GTX 1070 X3 (1620/8208 МГц, 8 Гбайт) Inno3D iChill GeForce GTX 1070 X3 (1660/9408 МГц, 8 Гбайт) NVIDIA GeForce GTX 1080 (1607/10008 МГц, 8 Гбайт)

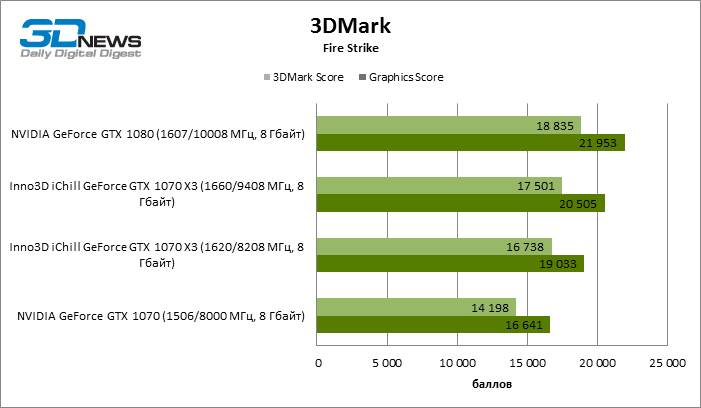

Fire Strike 1920 × 1080 16 641 19 033 20 505 21 953

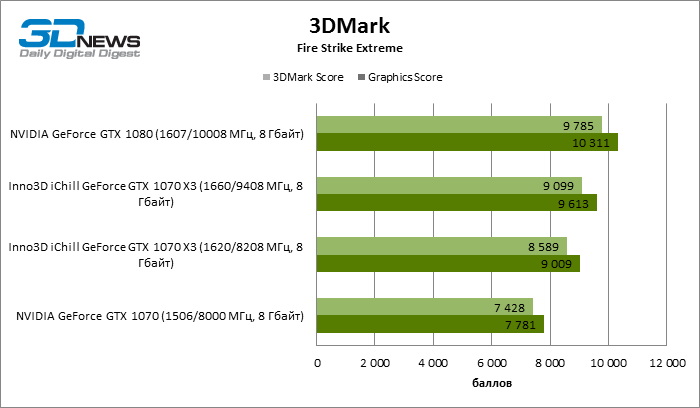

Fire Strike Extreme 2560 × 1440 7 781 9 009 9 613 10 311

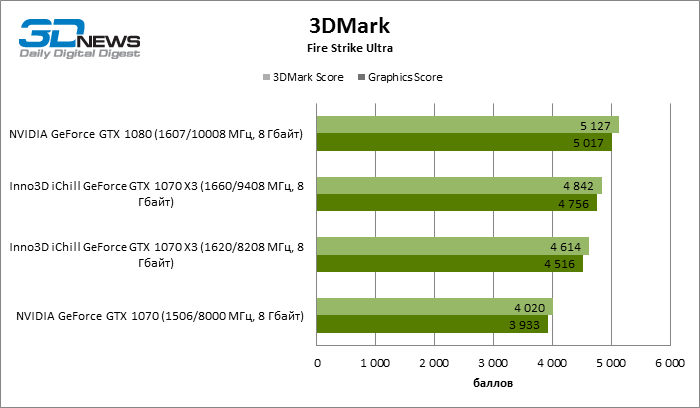

Fire Strike Ultra 3840 × 2160 3 933 4 516 4 756 5 017

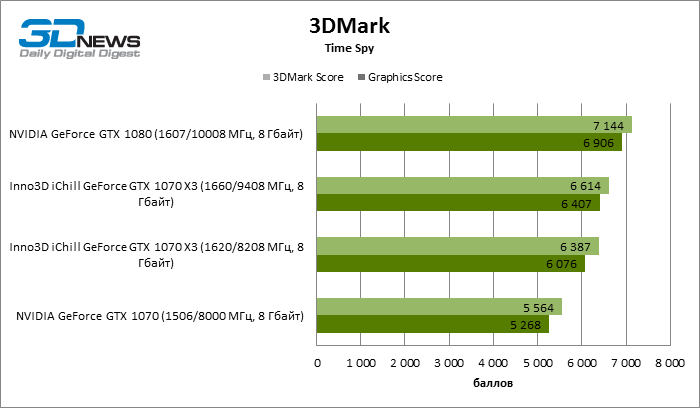

Time Spy 2560 × 1440 5 268 6 076 6 407 6 906
Макс. +16 % +24 % +33 %
Среднее +15 % +22 % +31 %
Мин. +14 % +21 % +28 %

#Производительность: игры

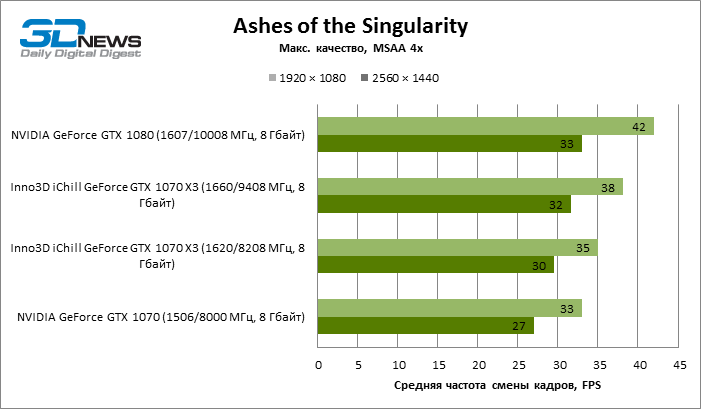

1920 × 1080, 2560 × 1440

При указанных разрешениях iChill в среднем на 8–10 % быстрее референсного GTX 1070, а в разгоне — на 16 18 %. GeForce GTX 1080 по-прежнему лидирует с преимуществом в 7–8 %.

1920 × 1080
Полноэкранное сглаживание NVIDIA GeForce GTX 1070 (1506/8000 МГц, 8 Гбайт) Inno3D iChill GeForce GTX 1070 X3 (1620/8208 МГц, 8 Гбайт) Inno3D iChill GeForce GTX 1070 X3 (1660/9408 МГц, 8 Гбайт) NVIDIA GeForce GTX 1080 (1607/10008 МГц, 8 Гбайт)
Ashes of the Singularity MSAA 4x 33 35 38 42

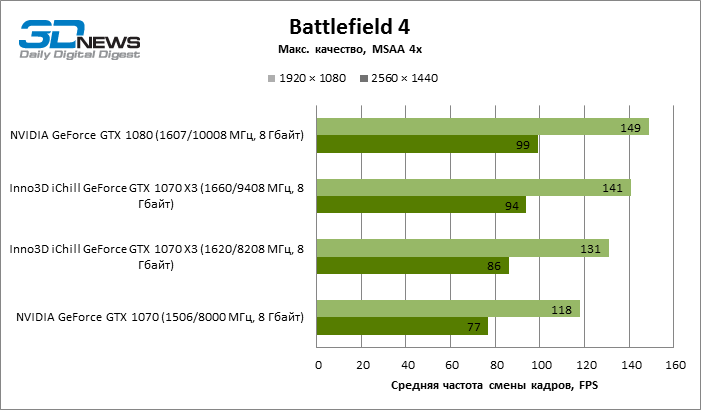

Battlefield 4 MSAA 4x + FXAA High 118 131 141 149

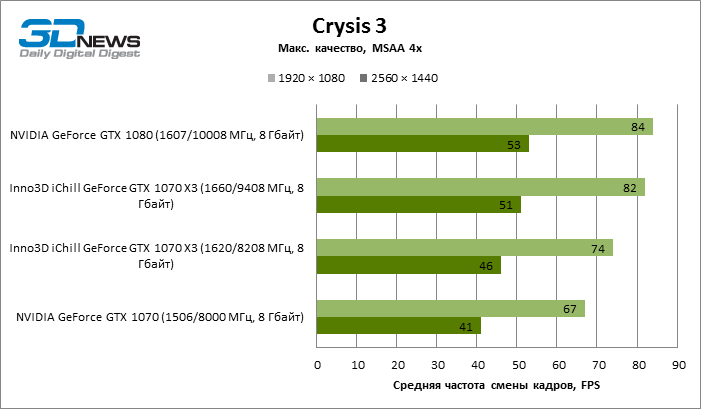

Crysis 3 MSAA 4x 67 74 82 84

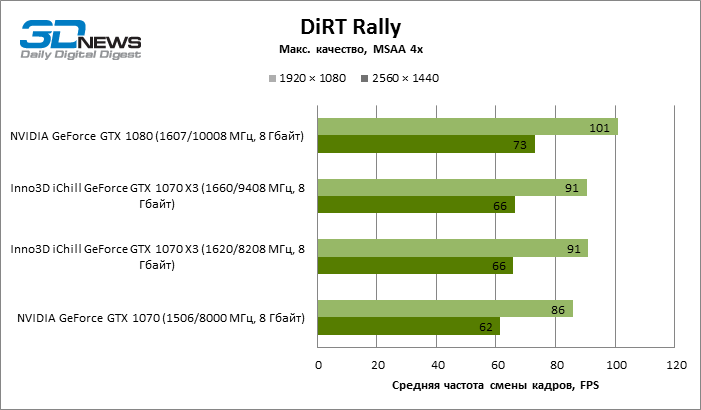

DiRT Rally MSAA 4x 86 91 91 101
DOOM TSSAA 8TX 141 152 159 177
Far Cry Primal SMAA 83 91 97 102
GTA V MSAA 4x + FXAA 72 75 80 83

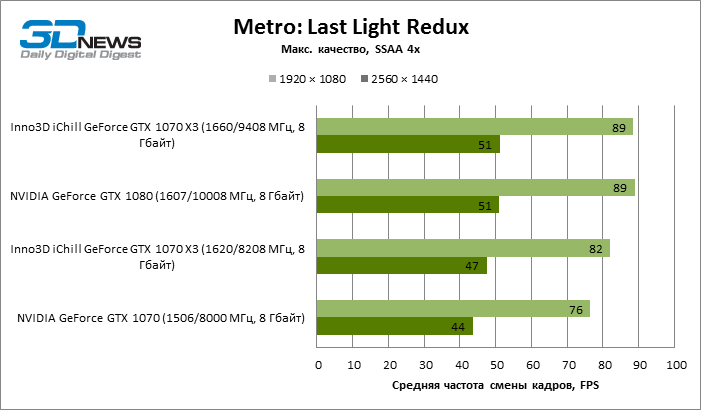

Metro: Last Light Redux SSAA 4x 76 82 89 89

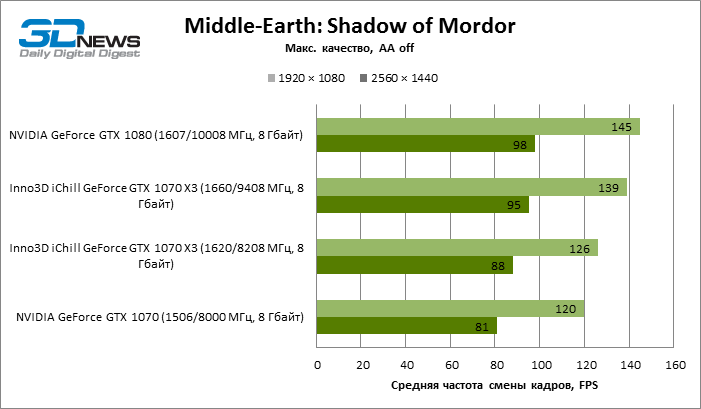

Middle-Earth: Shadow of Mordor Не поддерживается 120 126 139 145

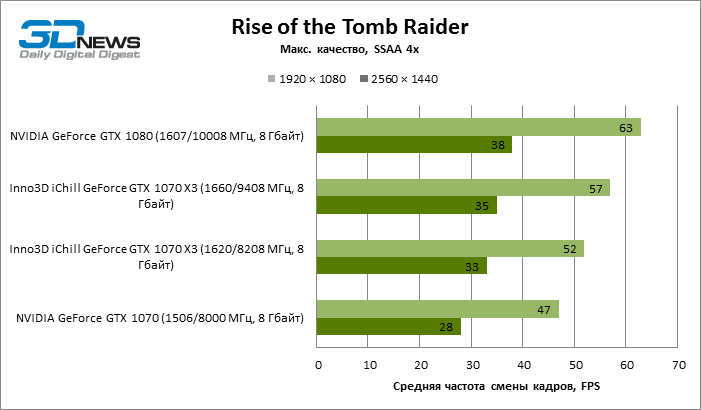

Rise of the Tomb Raider SSAA 4x 47 52 57 63

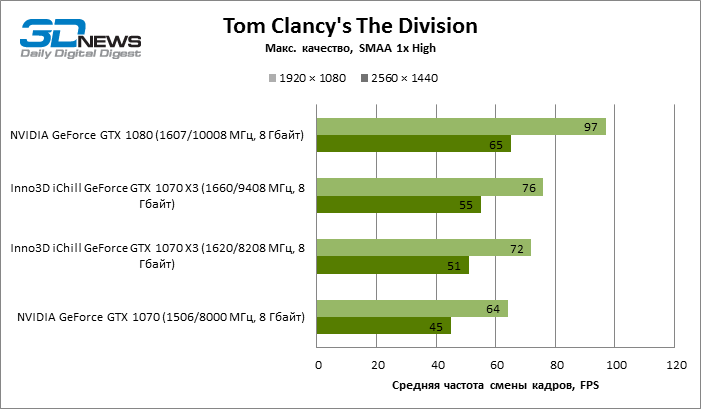

Tom Clancy's The Division SMAA 1x High 64 72 76 97

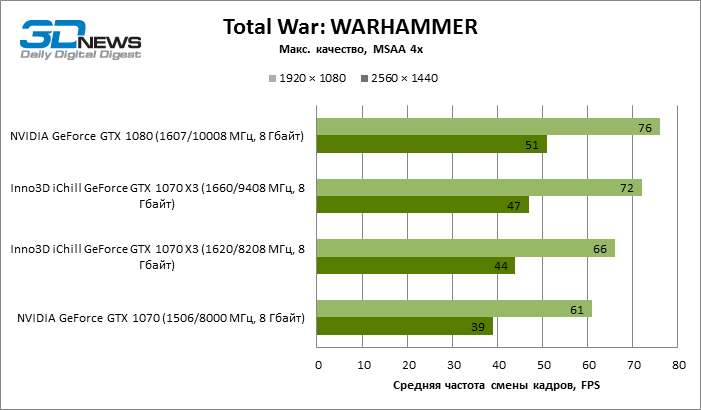

Total War: WARHAMMER MSAA 4x 61 66 72 76
Макс. +13 % +22 % +52 %
Среднее +8 % +16 % +26 %
Мин. +4 % +5 % +15 %
2560 × 1440
Полноэкранное сглаживание NVIDIA GeForce GTX 1070 (1506/8000 МГц, 8 Гбайт) Inno3D iChill GeForce GTX 1070 X3 (1620/8208 МГц, 8 Гбайт) Inno3D iChill GeForce GTX 1070 X3 (1660/9408 МГц, 8 Гбайт) NVIDIA GeForce GTX 1080 (1607/10008 МГц, 8 Гбайт)
Ashes of the Singularity MSAA 4x 27 30 32 33
Battlefield 4 MSAA 4x + FXAA High 77 86 94 99
Crysis 3 MSAA 4x 41 46 51 53
DiRT Rally MSAA 4x 62 66 66 73
DOOM TSSAA 8TX 93 100 105 118
Far Cry Primal SMAA 58 65 70 74
GTA V MSAA 4x + FXAA 52 53 59 63
Metro: Last Light Redux SSAA 4x 44 47 51 51
Middle-Earth: Shadow of Mordor Не поддерживается 81 88 95 98
Rise of the Tomb Raider SSAA 4x 28 33 35 38
Tom Clancy's The Division SMAA 1x High 45 51 55 65
Total War: WARHAMMER MSAA 4x 39 44 47 51
Макс. +18 % +25 % +44 %
Среднее +10 % +18 % +27 %
Мин. +2 % +8 % +17 %

3840 × 2160

Разрешение 4К немного более чувствительно к вычислительной мощности GPU, поэтому iChill GTX 1070 обеспечивает прирост частоты смены кадров в 11 и 20 % — в штатном режиме и в разогнанном соответственно —по сравнению с GTX 1070 Founders Edition. GTX 1080 сохраняет свой отрыв в 7 % от разогнанного iChill GTX 1070.

3840 × 2160
Полноэкранное сглаживание NVIDIA GeForce GTX 1070 (1506/8000 МГц, 8 Гбайт) Inno3D iChill GeForce GTX 1070 X3 (1620/8208 МГц, 8 Гбайт) Inno3D iChill GeForce GTX 1070 X3 (1660/9408 МГц, 8 Гбайт) NVIDIA GeForce GTX 1080 (1607/10008 МГц, 8 Гбайт)
Ashes of the Singularity Выкл. 22 24 25 27
Battlefield 4 54 65 71 73
Crysis 3 28 31 36 36
DiRT Rally 41 44 44 50
DOOM 49 53 56 62
Far Cry Primal 33 38 41 44
GTA V 42 43 47 51
Metro: Last Light Redux 39 43 46 45
Middle-Earth: Shadow of Mordor 42 47 51 53
Rise of the Tomb Raider 32 37 42 45
Tom Clancy's The Division 26 30 31 37
Total War: WARHAMMER 30 33 36 39
Макс. +20 % +31 % +42 %
Среднее +11 % +20 % +28 %
Мин. +2 % +7 % +14 %

#Выводы

Игровой ускоритель Inno3DiChill GeForce GTX 1070 X3 оправдал первое впечатление, которое производит его мощная 2,5-слотовая система охлаждения. В то время как турбина референсной версии GTX 1070 позволяет GPU разогреваться до 83 °С, температура GPU под кулером iChill GTX 1070 X3 не превышает 65 °С, при этом вентиляторы вращаются на весьма небольшой скорости.

Система питания видеокарты располагает к хорошему разгону, и, хотя нам не удалось существенно увеличить частоты GPU сверх того, что уже обеспечил «заводской разгон», в итоге экспериментов iChill GTX 1070 лишь немного уступает флагманской модели NVIDIA — GeForce GTX 1080, работающей на референсных частотах.

Оверклокеры, настроенные более решительно, могут попытать счастья с модифицированным BIOS, который позволит увеличить напряжение на GPU и лимит мощности сверх безопасных значений, установленных производителем. Утилита для редактирования BIOS в Pascal еще не появилась, но рано или поздно это должно произойти. Кулер и система питания iChill GeForce GTX 1070 X3 должны справиться с повышенной нагрузкой.

Как бы то ни было, эта версия GeForce GTX 1070 уже сейчас имеет ряд неоспоримых достоинств: значительный заводской разгон, низкий уровень шума (благодаря массивному радиатору и тихоходным вентиляторам) и набор приятных мелочей в комплекте поставки. Минус только один — крупные габариты видеокарты, которые стоит учитывать владельцам компактных (либо не вполне продуманных) корпусов.
