LG IPS234T — TN, давай, до свидания!

Характеристики. Комплектация. Внешний вид

Раньше сектор рынка недорогих мониторов практически целиком состоял из моделей на основе TN-матриц. Некоторое время назад была представлена технология e-IPS, использование которой позволило сохранить все преимущества традиционной IPS и при этом значительно сократить издержки за счет снижения стоимости производства и применения более дешевых источников света. LG не только смогла одной из первых увидеть перспективы новой технологии, но и стала активно внедрять ее в средний и низший сегмент рынка, благодаря чему сейчас и вовсе наблюдается тенденция к доминированию этого класса панелей.

Модель LG IPS234T — это один из мониторов обновленной четвертой серии, которая пришла на смену пятой, чей представитель — LG IPS235T — уже был в нашей тестовой лаборатории чуть меньше года назад. Пятая серия, как несложно догадаться, пришла на смену шестой серии. Кстати, модель этой линейки LG IPS236V также успела побывать в наших руках. Обратим внимание читателя на то, что все три монитора конструктивно весьма схожи, ведь все они построены на основе IPS-технологи и, более того, размер диагонали всех панелей одинаков и составляет 23 дюйма. Таким образом, можно легко проследить не только прогресс показателей, но и динамику цены вышеуказанных моделей.

Итак, чем же примечателен наш нынешний гость? В первую очередь — это сочетание IPS+LED, которое уже стало традиционным для доступных моделей. А во вторую — просто очень низкая цена в российской рознице, что вызывает повышенный интерес к модели. Ведь, с одной стороны, требовать впечатляющих показателей за небольшие деньги просто несерьезно. С другой — прогресс не стоит на месте и, по опыту предыдущих тестирований, даже недорогая модель вполне может демонстрировать высокие результаты. В общем, приступим к исследованию, оглядываясь на данные LG IPS235T и LG IPS236V и принимая во внимание розничную цену.

#Технические характеристики

LG IPS234T
Экран
Длина диагонали, дюймов 23
Соотношение сторон 16:9
Покрытие Глянцевое
Стандартное разрешение, пикс. 1920х1080
PPI 95,78
Параметры изображения
Тип матрицы IPS
Тип подсветки LED
Макс. яркость, кд/м2 250
Контрастность статическая Н.д.
Контрастность динамическая 5000000:1
Количество отображаемых цветов 16,7 млн
Частота горизонтальной развёртки, кГц Н.д.
Частота вертикальной развёртки, Гц Н.д.
Время отклика BtW, мс Н.д.
Время отклика GtG, мс 5
Максимальные углы обзора по горизонтали/вертикали, ° 178/178
Разъемы
Видеовходы 1 х D-sub, 1 х DVI-D
Дополнительные порты -
Встроенные колонки: число х мощность, Вт. -
Физические параметры
Регулировка положения экрана Угол наклона
VESA-крепление: размеры (мм) 75x75
Крепление для замка Kensington Есть
Блок питания Внешний
Макс. потребляемая мощность: в работе / в режиме ожидания (Вт) 27/0,3
Габаритные размеры (с подставкой): ДхВхГ, мм 544x181x406
Габаритные размеры (без подставки): ДхВхГ, мм Н.д.
Масса нетто (с подставкой), кг 3,1
Масса нетто (без подставки), кг Н.д.
Гарантийный срок, лет 3
Цена, руб. Нет данных

На официальном сайте компании есть не только полное описание технических характеристик модели LG IPS234T, но и подробный обзор основных технологических решений, примененных в мониторе. Итак, заявленное значение яркости составляет 250 кд/м2. Это типичное значение для всего класса, с учетом размера диагонали. Кстати, стоит отметить, что у предшественников нашего сегодняшнего гостя уровень белого точно такой же. Статическую контрастность, как это часто бывает, решили не приводить. Однако, как мы уже неоднократно упоминали, этот параметр является весьма важным для оценки качества изображения, поэтому нам, как обычно, придется проанализировать параметры сходных моделей, построенных на основе IPS-матриц с диагональю 23 дюйма и оснащенных светодиодной подсветкой, и выбрать типичное значение контрастности. Как выяснилось, наиболее часто встречающимся соотношением уровня белого и черного для указанных параметров является 1000:1. Его мы и примем в качестве ориентира для оценки показателей монитора в наших тестах.

Удивительно, если статическую контрастность производитель иногда опускает, то динамическую приводит всегда. Ну, видимо, некоторые все еще удивляются всем этим квинтиллионам к одному и тут же бегут покупать монитор. Потому маркетологи с таким упорством и рисуют нули после какой-нибудь цифры. В данном случае как-то не очень впечатляет, всего 5 000 000:1. Вот у Acer G276HL — целых 100 000 000:1!

Остальные технические характеристики, скажем так, аскетичны. Например, здесь всего два видеоинтерфейса: D-sub и DVI-D. C одной стороны, этого достаточно практически для любых источников видеоинформации, с другой — пора уже избавляться от устаревших интерфейсов. Набор DVI-D+HDMI смотрелся бы гораздо уместнее. Блок питания внешний, что неудивительно: конструктив корпуса монитора не оставляет места для источника вторичного напряжения. Кроме того, стоит обратить внимание на нетипичное крепление для кронштейна стандарта VESA. Обычно размер посадочной площадки составляет 100х100 мм, а у этого дисплея — 75х75 мм. Видимо, разработчики справедливо решили заложить чуть меньший формат, ведь масса монитора всего 3,1 кг! Кстати, энергопотребление модели также одно из самых низких в своем классе, всего 27 Вт.

#Упаковка, комплект поставки

Картонная коробка, в которую упакован LG IPS234T, очень компактна. Сперва даже не верится, что внутри находится полноценный двадцатитрехдюймовый монитор. Как обычно, на широких гранях упаковки размещено изображение модели, а также логотипы ее основных технологических особенностей и самые важные технические характеристики. Например, поддержка высокого разрешения, фирменного программного обеспечения Dual Package и низкое энергопотребление. И никаких цветных принтов — дизайн выполнен в строгой деловой манере.

Упаковка не только очень компактная, но и очень легкая: упакованный монитор вместе с различными аксессуарами весит всего 4,2 кг. С таким весом можно гулять по городу целый день и не устать. А удобная пластиковая ручка поможет в этом потенциальному покупателю. В общем, о транспортном средстве можно не беспокоиться.

Для исследования нам достался один из серийных образцов, который уже побывал в других тестовых лабораториях. Поэтому сверимся с комплектацией, указанной в российской инструкции по эксплуатации, которая размещена на официальном сайте компании.

LG IPS234T — упаковка

Кроме самого монитора, в коробке находятся следующие аксессуары:

  • кабель D-sub;
  • краткое руководство;
  • гарантийный талон;
  • компакт-диск с драйверами и инструкцией;
  • внешний блок питания.

LG IPS234T — комплект поставки

Опционально указаны два вида кабелей: DVI-D to DVI-D и D-sub to D-sub. Однако почему в комплекте идет соединительный провод D-sub to D-sub, а не DVI-D to DVI-D? Второй, на наш взгляд, более актуален, поскольку большинство современных видеокарт поддерживают именно DVI-D, а вот D-sub, напротив, не оснащаются. В общем, совет потенциальным покупателям: приобретите соответствующий кабель заранее, чтобы можно было сразу подключить монитор к компьютеру и приступить к работе.

Стоит отметить, что ради экономии полезного объема внутри коробки конструкция дисплея разделена на три части: основание опоры, сама опора и панель. После извлечения всех компонентов из ящика их необходимо присоединить друг к другу. Опора монтируется к кронштейну экрана посредством пластиковой защелки, а основание к опоре — при помощи невыпадающего винта. Кстати, для того чтобы его затянуть, необязательно использовать ручной инструмент, достаточно иметь под рукой монету.

#Конструкция, сборка

Дизайн модели LG IPS234T — пример современного и давно уже традиционного подхода к проектированию внешнего вида жидкокристаллических мониторов. Десятки, если не сотни мониторов следуют по этой проторенной дорожке уже лет десять: черная глянцевая рамка, простенькая опора и широкое закругленное основание. Было бы интересно провести такой эксперимент: убрать все надписи и наклейки, которые бы могли бы как-либо идентифицировать модель, а затем показать монитор некоторому количеству далеких от дизайна людей. Сколько из них смогли бы определить хотя бы фирму-производителя? На наш взгляд — немногие. Потому что компании-разработчики настолько унифицировали этот принцип, что в самом низшем сегменте рынка совершенно не остается места для творчества, а значит — и для узнаваемых образов.

Безусловно, в этом подходе есть доля здравого смысла. Например, за счет экономии на разработке нового дизайна, производитель значительно снижает издержки. А применение типовых решений в электронике не только поднимает общий уровень продукции, но и позволяет уменьшать расходы на разработку новой линейки моделей. Все эти меры делают продукцию более доступной для потребителя, но при этом менее узнаваемой.

С другой стороны, признайтесь, вам тоже надоели эти безликие панели на ножках. Так почему бы разработчикам бытовой электроники не пойти по пути автопроизводителей? Например, разработать концепт, который определит внешний вид всей линейки продукции, скажем, на ближайшие пять лет. Этот дизайн сперва применяется в самых дорогих моделях фирмы, а затем под эти каноны неторопливо переделывается и весь остальной модельный ряд. Понятно, что количество колес и дверей не меняется, даже по сравнению с другими марками, но каждый автомобиль не только становится частью всей линейки продукции, но и получает незабываемые индивидуальные черты, выделяющие его в глазах потенциальных покупателей перед одноклассниками. На наш взгляд, такой подход мог бы не только оживить дизайн всего сегмента компьютерных дисплеев, но и, возможно, привнести какие-нибудь новые идеи и необычные материалы.

Но вернемся к нашему сегодняшнему гостю. В целом модель обладает эдаким добротным дизайном — ничего лишнего. При этом, несмотря на не самую скромную диагональ, дисплей смотрится просто игрушечным. А небольшая масса только усиливает это впечатление. Тонкая панель спереди обрамлена черной блестящей рамкой, на которой хорошо различим логотип фирмы и подписи органов управления. Задняя панель корпуса имеет интересную текстуру, традиционную для мониторов фирмы LG.

Глянцевое покрытие вообще характерно и для предшественников нашего сегодняшнего гостя. За что его так любят производители — понять трудно. Ведь в повседневной эксплуатации этот вид отделки весьма прихотлив, а то и дело возникающие отпечатки пальцев и другие помарки смотрятся на нем очень неряшливо. Да и в целом он давно уже ассоциируется с самыми недорогими моделями, а значит конкуренты, использующие в своем дизайне матовые текстуры, будут смотреться более выигрышно.

Набор входов вполне обычен для этого класса мониторов: D-sub и DVI-D. Это, безусловно, наиболее универсальная комбинация, однако, как мы уже говорили, более востребованным был бы набор HDMI- и DVI-разъемов. Но разработчики почему-то упорно продолжают цепляться за устаревший аналоговый способ передачи видеоинформации. И это как минимум странно, ведь не только класс устройства определяет типы поддерживаемых интерфейсов, но и актуальность последних. К сожалению, LG IPS234T — не мультимедийное устройство. Отсутствие встроенного HDMI автоматически означает отсутствие звуковой поддержки в любом виде.

Опора не может похвастаться ни дизайнерскими изысками, ни огромным количеством степеней свободы. Действительно, здесь доступна лишь регулировка угла наклона панели, но при этом механизм четко фиксируется и позволяет достаточно легко менять положение. Опоре монитора не хватает жесткости — панель колышется даже при нажатии на клавиши. Хочется также отметить интересную деталь: основание опоры оснащено небольшим желобом, а также специальным крючком для того, чтобы можно было спрятать туда провод питания и сигнальный кабель. Изящное решение.

Отдельного упоминания заслуживает конструкция блока питания. Он необычный и, под стать всему внешнему виду, очень компактный. Кроме того, вилка встроена непосредственно в корпус, поэтому отдельный кабель питания, как в других моделях, здесь отсутствует. Применить такое конструкторское решение позволило снижение энергопотребления панели, что напрямую сказалось на мощности источника, а значит и на его габаритах. Таким образом, внешний блок питания практически лишен недостатков других моделей. Судите сами: от розетки до монитора идет один тонкий кабель без болтающегося посередине тяжелого корпуса источника вторичного напряжения, что полностью избавляет пользователя от трудностей с его размещением как при настольном, так и при настенном расположении панели.

Кроме того, нам бы хотелось обратить внимание на пару интересных фирменных особенностей. Монитор, по заверениям разработчиков, позволяет экономить до 30% потребляемой электроэнергии по сравнению с обычным дисплеем на светодиодной подсветке за счет использования фирменной энергосберегающей технологии Super Energy Saving. По крайней мере заявленная потребляемая мощность вполне это допускает. Кроме того, наш сегодняшний гость поддерживает функцию Dual Smart. Это специальное программное обеспечение от компании LG, которое устанавливается на компьютер и позволяет настроить работу двух мониторов (Dual Monitor), расширить панель задач на второй экран (Dual Taskbar), а также упрощает размещение нескольких окон браузера на одном рабочем столе (Dual Web).

Органы управления расположены вполне традиционно, на правой нижней кромке панели. Тактильно клавиши не различаются, но все они снабжены соответствующими подписями. К сожалению, встроенной подсветки клавиш нет. Честно говоря, она встречается крайне редко и, как правило, в мониторах более высокого класса. А жаль, ведь она бы здорово пригодилась для навигации по меню в условиях недостаточного освещения. Кстати, можно было бы воспользоваться конструктивным решением, которое придумали и реализовали разработчики проекторов для домашнего кинотеатра. Они оснащают пульты дистанционного управления подсветкой кнопок, которая выключается спустя некоторое время. А вот включает эту подсветку специальная клавиша, выполненная из фосфоресцирующего пластика и достаточно заметная в темноте, но не привлекающая внимания ярким свечением. На наш взгляд, подобная деталь была бы очень кстати практически в любом мониторе. И еще один интересный штрих: кнопка питания в рабочем режиме светится красным. Это необычное решение, которое сразу бросается в глаза, ведь у большинства моделей подсветка этой клавиши синего цвета.

#Настройки

Меню здорово отличается от традиционных окон настроек. По сравнению с предыдущими моделями оно было кардинально переработано. Сначала такой подход к организации списка регулировок кажется неудобным, поскольку приходится разбираться в его структуре, но потом, когда система настроек становится очевидной, сразу понимаешь, что это достаточно разумно. Итак, в первую очередь стоит отметить интересное разделение меню на две функциональные группы. Начальное меню, которое запускается кнопкой MENU, полностью посвящено настройкам изображения. Чего тут только нет! Даже регулировка оттенка и насыщенности для шести цветовых осей. Основное меню открывается клавишей FUNC и отвечает не только за выбор предустановки изображения, но и за все остальные функции монитора. Кроме того, в этой модели присутствует программируемая кнопка MY KEY, и для нее предусмотрено отдельное окно. По умолчанию она вызывает быстрое меню выбора варианта обработки картинки.

Рассмотрим систему меню более подробно. Итак, нажатие клавиши MENU вызывает появление окна, в котором можно отрегулировать яркость и контрастность, а также режим заполнения экрана, в случае если разрешение сигнала отличается от параметров дисплея. Кроме того, можно произвести общий сброс настроек до установок по умолчанию. Для того чтобы перейти к следующему окну, нужно спуститься в самый низ и нажать пункт «Следующий».

Следующее подменю с названием «Картинка» позволяет отрегулировать только четкость изображения. Далее навигация производится обычным листанием при помощи правой стрелки.

Пункт «Цвет» посвящен настройкам гамма-кривой, цветовой температуры, в том числе путем поканальной регулировки базовых цветов, а также установкам оттенка и насыщенности для шести цветовых осей. Кроме того, можно вернуть цветовые настройки к заводским.

Подменю «Дисплей» отвечает за параметры регулировки монитора в случае аналогового подключения. Например, здесь доступны сдвиг картинки по горизонтали и вертикали, а также настройка частоты и фазы сигнала. В нашем случае используется DVI-интерфейс, а значит, все эти настройки заблокированы.

В пункте «Другое» пользователь может изменить язык отображения меню, а также включить или выключить индикатор питания. Кроме того, здесь можно настроить так называемый баланс белого, иначе говоря, отрегулировать уровень сигнала так, чтобы он соответствовал стандартному уровню выхода видеокарты. По всей видимости, эта опция также предназначена для аналогового интерфейса.

Далее, покинув начальное меню, переходим к основному. Нажатие кнопки FUNC вызывает появление окна выбора одной из предустановок изображения, которое так и называется: «Режим изображения».

Следующий пункт посвящен функции энергосбережения, а также различным методам визуализации сэкономленной электроэнергии и отображению этого показателя в количестве спасенных деревьев или в граммах CO2 (полученных, видимо, в результате сжигания этих деревьев для выработки электричества). Кстати, в режиме Super Energy Saving монитор потребляет всего 7 Вт.

Подменю «Двойной дисплей» используется для настройки отображения информации для двух дисплеев LG, подключенных к одному компьютеру. Для этого сначала необходимо установить программное обеспечение Dual Package, после чего пользователю становится доступен один из двух режимов использования: «клон» или «расширенный». Пункт Dual Web позволяет использовать сразу несколько окон браузера, отображать их на одном экране, а также контролировать соотношение их размеров. Поскольку в рамках этого обзора мы не планировали тестирование фирменного программного обеспечения от LG, все эти функции остались недоступными.

Подменю «Настройка клавиши MY KEY», как это следует из названия, используется для назначения какой-либо функции для единственной программируемой кнопки. Здесь доступно четыре варианта: вызов окна для выбора предустановки изображения, активация режима энергосбережения, а также функции «Двойной дисплей» и Dual Web.

Кроме того, для этой клавиши по умолчанию выбран вызов меню с пресетами. Нажатие на MY KEY выводит на экран вот такое окно.

Стоит отметить, что в нижней части экрана для каждой страницы меню размещены специальные подсказки, здорово облегчающие навигацию, особенно в условиях недостаточного освещения. Качество локализации на высоте, но все же названия некоторых пунктов, такие как Dual Web, остаются непереведенными.

Традиционно каждый режим обработки изображения представляет собой набор настроек яркости, контрастности, насыщенности, цветовой температуры, гамма-кривой, а также цветового охвата. В ходе исследования выяснилось, что ручная настройка возможна только в одном режиме — «Пользовательском». У других пресетов, которые можно назвать вспомогательными режимами, нет доступа ни к одной настройке. Зато у пользовательской предустановки их очень много, можно сказать, что по богатству выбора регулировок в этом режиме LG IPS234T не уступает даже профессиональным моделям.

Разделим наше исследование на два этапа. Первый из них включает в себя изучение основных режимов изображения с параметрами, настроенными по умолчанию, а также выбор сочетания установок, наиболее подходящих для дальнейшего тестирования. Второй этап заключается в изучении границ возможностей нашего сегодняшнего гостя, для чего будет выполнена калибровка дисплея, а затем — проведен анализ получившихся результатов и сделан вывод об эффективности процесса приведения параметров к стандарту. Итак, приступим.

Тестирование. Выводы

#Методика тестирования

Тестирование мониторов в лаборатории 3DNews проводится с помощью колориметра Spyder4. Оборудование любезно предоставлено редакции компанией «Графитек». Для большинства измерений используется ПО Spyder4Elite для ОС Windows (версия на момент настоящего тестирования — 4.5.4).

В данный момент для измерения в тестовой лаборатории 3DNews доступны следующие параметры изображения:

  • яркость черного и белого поля;
  • контрастность;
  • яркость белого поля при различных значениях настроек яркости дисплея;
  • гамма-кривая белого цвета;
  • цветовая температура белого поля при различных значениях яркости видеосигнала;
  • хроматические координаты белой точки и базовых цветов;
  • цветовой охват;
  • ΔE — мера точности цветопередачи;
  • равномерность подсветки экрана.

#Результаты тестирования

Первый этап исследования предполагает, как обычно, изучение монитора на соответствие гамма-кривой эталонному графику, исследование постоянства цветовой температуры во всем диапазоне яркости, а также тестирование дисплея на максимальную широту цветового охвата и точность воспроизведения отдельных оттенков. Кроме того, режим «Пользовательский» будет подвергнут отдельным дополнительным испытаниям, поскольку богатство выбора настроек подразумевает еще и различные предустановки гамма-кривой, а также цветовой температуры. После этого все показатели будут тщательно проанализированы, в результате чего будет выбран набор настроек, наиболее подходящий для тестирования монитора на ширину диапазона яркости и контраста, а также для изучения дисплея на однородность подсветки по полю экрана. Кроме того, этот режим обработки изображения будет использоваться и для калибровки.

Итак, по итогам исследования монитора на ширину диапазона яркости наш сегодняшний гость продемонстрировал очень высокие результаты. Уровень измеренной яркости составил целых 301,5 кд/м2, притом что заявленное значение этого параметра не так уж и впечатляет — всего 250 кд/м2. Отличный запас! На протяжении всего диапазона яркости уровень соотношения белой и черной точки плавно изменяется от 560:1 до 640:1.

LG IPS234T — параметры изображения при различных уровнях яркости

В результате анализа проведенных измерений выяснилось, что лидерами в категории максимальной яркости стали сразу два режима, выступившие с абсолютно одинаковыми значениями. Это предустановки «Пользовательский» и «Текст», которые разделили первую строчку сводной таблицы с показателем 298,7 кд/м2. Удивительно, но следующие два пресета тоже продемонстрировали результаты с минимальным отрывом друг от друга. Показатели яркости режимов «Кино» и «Фото» составили 269,8 кд/м2 и 269,7 кд/м2 соответственно. Это тоже очень неплохие результаты. И замыкает список режим «Игры» с уровнем измеренной яркости 204,8 кд/м2. Это довольно низкий результат — обычно такие значения характерны для предустановок, предназначенных для чтения или экономии электроэнергии, но никак не для игр.

Лидером в категории максимальной контрастности стал пресет «Пользовательский» с результатом 650:1. В абсолютном значении это весьма неплохой уровень, особенно если учесть технологию производства матрицы, однако до ориентировочного значения 1000:1, которое является типичным для данного класса мониторов, он, к сожалению, не дотягивает. С небольшим отставанием, на второй строчке сводной таблицы расположился пресет «Текст». Его значение соотношения яркости белого и черного составило 620:1, что также можно считать хорошим показателем. Далее, третью позицию списка, так же как и в категории измеренной яркости, разделили сразу два режима: «Фото» и «Кино». Их результат составил 590:1, что в целом неплохо. И совсем далеко от заявленного значения, на последней строчке сводной таблицы расположился пресет «Игры». Уровень измеренной контрастности составил всего 440:1, и это уже неудовлетворительный показатель. Как и в случае с тестированием яркости, выбор разработчиками подобного состава настроек для игр вызывает некоторое недоумение. Ведь для многих игроков важен не только существенный запас по яркости, но и высокая контрастность изображения, особенно в динамичных играх. Это позволяет быстрее распознавать ту или иную виртуальную ситуацию и соответственно реагировать на нее.

Расклад по итогам измерения цветовой температуры полностью повторяет ситуацию с измеренной яркостью. Первую строчку разделили между собой режимы «Пользовательский» и «Текст» с результатом, полностью соответствующим эталону, — 6500 К. Это отличный показатель. С небольшим отставанием от лидеров выступили пресеты «Фото» и «Кино». Их значение цветовой температуры составило 6200 К, что весьма неплохо. И замыкает список все тот же режим «Игры», который продемонстрировал результат, который сложно назвать удовлетворительным: 9700 К.

Далее, мы тщательно изучили ручной пресет, в особенности различные сочетания предустановок цветовой температуры с базовыми параметрами, с целью выбрать наиболее подходящий набор настроек для дальнейшего исследования монитора. Итак, лидером в категории максимальной яркости стал пресет цветовой температуры «Пользователь» с установками основных цветов по умолчанию, его результат составил 301,1 кд/м2, что значительно превышает паспортное значение 250 кд/м2. Отлично! Чуть хуже проявила себя предустановка «Теплый» с показателем измеренной яркости 276,3 кд/м2. Весьма неплохо. Далее, со значительным отставанием следует настройка «Средний». Значение яркости, которое она продемонстрировала, составило 222,2 кд/м2, что немного ниже заявленного уровня. И замыкает список пресет цветовой температуры «Холодный» с результатом 210,2 кд/м2. Все это уже неудовлетворительные показатели.

Так как уровень черного во время измерения оставался весьма стабильным, сводная таблица исследования контрастности выглядит аналогичным образом. На первом месте снова настройка «Пользователь» с показателем контраста 640:1 — хороший результат. Далее расположилась предустановка «Теплый», ее показатель соотношения яркости белого и черного составил 560:1, это уже удовлетворительно. Со значительным отставанием третью и четвертую строчку таблицы заняли пресеты «Средний» и «Холодный» с уровнем контраста 450:1 и 430:1 соответственно. К сожалению, это уже маловато.

Распределение мест по результатам измерения цветовой температуры полностью совпадает с предыдущими исследованиями. На первом месте предустановка «Пользователь» с идеальным попаданием в референсное значение 6500 К. Вслед за ней, на второй позиции пресет «Теплый», его показатель цветовой температуры оказался на уровне 6800 К, что вполне неплохо. И замыкают список со значительным отставанием две оставшиеся настройки «Средний» и «Холодный». Их значения точки белого составили 9000 К и 10000 К соответственно, а это уже очень далеко от эталона.

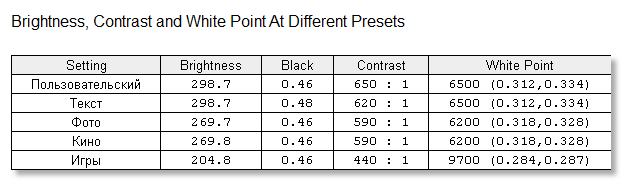

LG IPS234T — параметры изображения в предустановленных режимах

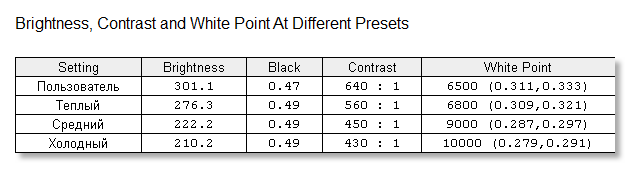

LG IPS234T — параметры изображения в пользовательском режиме

Итак, как мы выяснили ранее, монитор оснащен несколькими профильными режимами обработки изображения без доступа к каким-либо регулировкам, кроме пользовательского пресета. Как известно, наибольшие различия между предустановками проявляются именно в процессе исследования передаточной характеристики и постоянства цветовой температуры. Что же удалось выяснить в результате? Ни один график не совпадает с референсной кривой в достаточной степени, однако гамма-кривая режима «Пользовательский» наиболее соответствует ей. Остальные передаточные характеристики весьма далеки от идеала, но при этом все в той или иной степени имеют схожий характер. Например, в тенях наблюдается небольшой локальный подъем, увеличивающий контрастность, затем в средне-темной области небольшой пологий участок, после чего крутизна кривой растет во всем оставшемся диапазоне яркости. К сожалению, подобную гамма-кривую нельзя использовать для точной работы с цветом.

Что касается стабильности цветовой температуры, лидером в этой категории стал режим «Текст», разброс значений точки белого на всем диапазоне яркости даже с учетом начального и конечного участка не превысил 200 К, это отличный результат. На втором месте расположился пресет «Пользовательский». Разница между максимальной и минимальной величиной цветовой температуры составила 400 К, что тоже является хорошим показателем. Далее, с огромным отставанием идут сразу две предустановки, это «Фото» и «Кино». Их разброс значений лежит в пределах 3000 К, что само по себе является огромной величиной. И в самом конце списка находится режим «Игры», чей диапазон цветовой температуры составляет аж 35000 К! Все это, разумеется, крайне неудовлетворительные результаты. Кстати, все три графика имеют ярко выраженный пик, находящийся в средне-светлой области.

LG IPS234T, режим «Пользовательский» — гамма-кривая и постоянство цветовой температуры

LG IPS234T, режим «Текст» — гамма-кривая и постоянство цветовой температуры

LG IPS234T, режим «Фото» — гамма-кривая и постоянство цветовой температуры

LG IPS234T, режим «Кино» — гамма-кривая и постоянство цветовой температуры

LG IPS234T, режим «Игры» — гамма-кривая и постоянство цветовой температуры

Кроме того, помимо предустановленных режимов с параметрами по умолчанию, мы дополнительно исследовали пользовательский пресет с различными сочетаниями показателей гамма-кривой. Нашей целью был поиск комбинации, наиболее соответствующей эталонному графику. Итак, анализ графиков показывает, что наиболее близко к референсной кривой лежит передаточная характеристика с предустановкой «Гамма 0». Ее мы и будем использовать для всех дальнейших исследований.

LG IPS234T, режим «Пользовательский», «Гамма 0» — гамма-кривая и постоянство цветовой температуры

LG IPS234T, режим «Пользовательский», «Гамма 1» — гамма-кривая и постоянство цветовой температуры

LG IPS234T, режим «Пользовательский», «Гамма 2» — гамма-кривая и постоянство цветовой температуры

Анализ результатов измерения цветовых охватов всех предустановок позволил выявить лидера в данной категории. Им стал режим «Пользовательский». Его цветовой охват составляет 98% от цветового пространства sRGB и 75% от AdobeRGB. Отлично! Все остальные пресеты вполне можно объединить в одну группу, поскольку результаты измерений полностью совпадают. Их цветовой охват равен 97% от цветового пространства sRGB и 74% от AdobeRGB, что также является хорошим показателем. Кстати, все графики обладают очень похожими чертами: в зеленой области монитор отображает чуть больше цветов, а в красной — чуть меньше.

LG IPS234T, режим «Пользовательский» — цветовой охват

LG IPS234T, режим «Текст» — цветовой охват

LG IPS234T, режим «Фото» — цветовой охват

LG IPS234T, режим «Кино» — цветовой охват

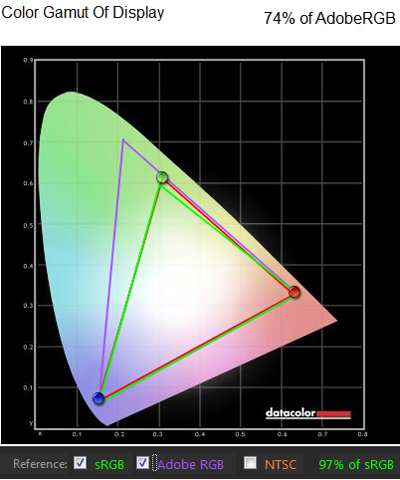

LG IPS234T, режим «Игры» — цветовой охват

Первое место в категории точности отображения отдельных оттенков занял режим «Пользовательский». Среднее отклонение при этом составило 2,01, что является хорошим уровнем. На второй строчке расположился пресет «Текст» с показателем ΔE, равным 4,42. Это все еще удовлетворительный результат. И замыкают сводную таблицу сразу три предустановки: «Игры», «Фото» и «Кино». Их значения среднего отклонения составили 7,57, 7,77 и 7,78 соответственно. Стоит признать, что это уже неудовлетворительные показатели.

LG IPS234T, точность цветопередачи в различных режимах
Режим Пользовательский Текст Фото Кино Игры
ΔEab
Минимальное 0,5 0,48 2,08 2,11 2,36
Максимальное 5,22 10,74 17,31 17,33 17,88
Среднее 2,01 4,42 7,77 7,78 7,57

LG IPS234T, режим «Пользовательский» — точность передачи отдельных оттенков, ΔE

LG IPS234T, режим «Текст» — точность передачи отдельных оттенков, ΔE

LG IPS234T, режим «Фото» — точность передачи отдельных оттенков, ΔE

LG IPS234T, режим «Кино» — точность передачи отдельных оттенков, ΔE

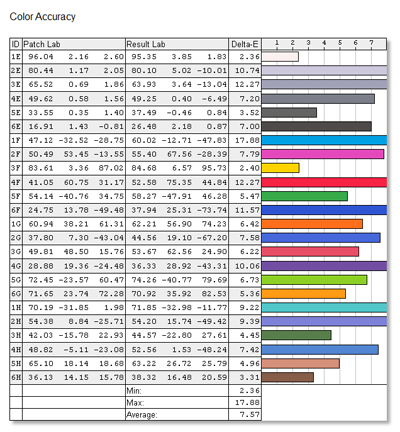

LG IPS234T, режим «Игры» — точность передачи отдельных оттенков, ΔE

#Аппаратная калибровка

Итак, в результате масштабного исследования параметров монитора нам удалось найти отличное сочетание показателей, которое не только замечательно подходит для калибровки, но и само по себе является довольно серьезным достижением для этого класса мониторов. Например, что касается цветовой температуры, то она точно соответствует референсному значению 6500 К, а дисплей функционирует в наиболее естественном режиме работы матрицы, когда все регулировки базовых цветов выставлены на максимум. При этом яркость точки белого, а также контрастность тоже показывают наивысшие значения. Кроме того, цветовой охват демонстрирует максимум среди остальных режимов, а стабильность цветовой температуры и гамма-кривая весьма точно соответствуют эталонным графикам. Ну и не забудьте про хорошую точность отображения отдельных цветовых оттенков. Вообще, уже сейчас можно сказать, что таких возможностей будет вполне достаточно не только для абсолютного большинства повседневных задач, которые ставятся перед типичным средством отображения, вроде офисной работы, поиска информации в Интернете, а также просмотра фильмов, но и для достаточно серьезных творческих целей, таких как цветокоррекция изображений и монтаж видео. В таких случаях всегда хочется задать вопрос: есть ли смысл в калибровке? Ведь даже при помощи заложенного в монитор потенциала мы достигли весьма впечатляющих результатов. И ответ тоже всегда будет один: разумеется, есть, поскольку иначе понять границы возможностей дисплея нельзя. Ну что же, первый этап исследования успешно завершен, самое время приступить ко второму.

Как обычно, нас интересуют не только границы возможностей нашего сегодняшнего гостя, но и те параметры, за счет которых эти самые границы были достигнуты. Итак, самым значительным улучшением стала точность отображения отдельных цветовых оттенков. До выполнения калибровки среднее значение этого параметра составляло 2,01, а после — всего 1,26. Отличный результат! Безусловно, подобный показатель весьма близок к границе, за которой начинается область профессиональных средств отображения, но в нашем случае туда попасть, к сожалению, не удалось. С другой стороны, величина ΔE, равная 1,26, означает весьма высокий уровень монитора, который справится с очень широким кругом задач, связанных с точным цветовоспроизведением. И, разумеется, калибровку стоило проводить хотя бы ради улучшения этого параметра. Кроме того, показатель гамма-кривой стал гораздо ближе к эталонному значению 2,4 — 2,19. Цветовой охват остался совершенно неизменным. Цветовая температура точки белого немного сдвинулась от референсного уровня. Яркость немного просела, однако сохранила десятипроцентный запас по сравнению с заявленным значением. Ее величина составила 275,3 кд/м2 против 300,7 кд/мдо выполнения калибровки. Поскольку точка черного не изменилась, контрастность также уменьшилась, с 639,8:1 до 585,7:1.

 LG IPS234T — характеристики изображения до и после калибровки

До калибровки После калибровки Мишень
Яркость, кд/м2
Белое поле 300,70 275,30 Макс.
Черное поле 0,47 0,47 –
Контрастность 639,8:1 585,7:1
Гамма 2,4 2,19 2,2
Белая точка, CIE (x/y) 0,311/0,333 0,310/0,322 0,313/0,329
Базовые цвета в хроматических координатах CIE: x/y
Красный 0,633/0,328  –
Зеленый 0,306/0,618
Синий 0,149/0,065
ΔEab
Минимальное 0,5 0,25 0,00
Максимальное 5,22 5,84
Среднее 2,01 1,29

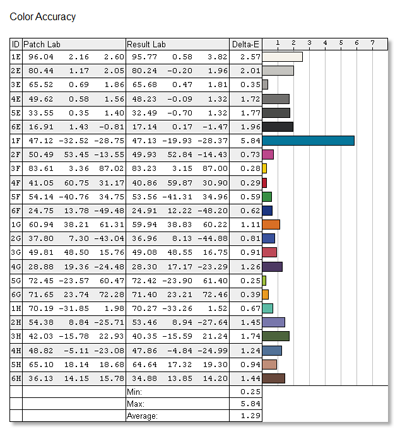

LG IPS234T, после калибровки — точность передачи отдельных оттенков, ΔE

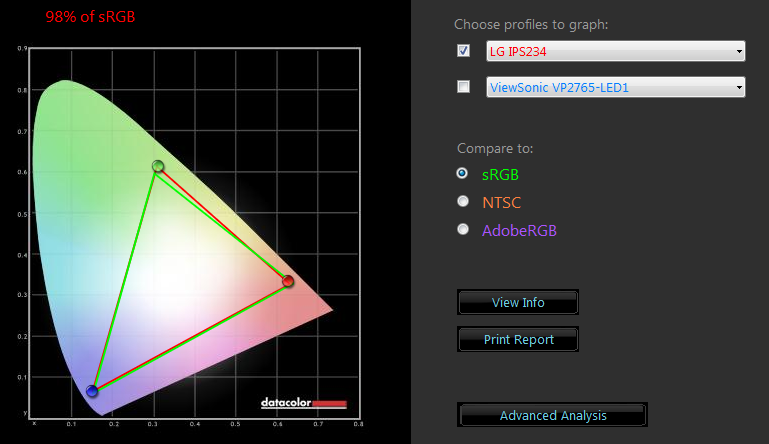

LG IPS234T, после калибровки — цветовой охват по сравнению с sRGB

LG IPS234T, после калибровки — цветовой охват по сравнению с AdobeRGB

#Равномерность подсветки экрана

Как мы уже упоминали выше, для оценки равномерности подсветки по полю экрана был выбран режим «Пользовательский» с ручной установкой цветовой температуры и пресетом гамма-кривой «Гамма 0». Разброс значений яркости практически не изменяется с ростом светимости и составляет от 16% до 17%. С учетом технологии изготовления подсветки, это откровенно низкий результат. Анализ двумерных графиков яркости показывает, что наиболее яркая точка находится в левом верхнем углу экрана, а самая темная — в правом верхнем углу. Нам стало интересно, насколько такой сильный разброс может влиять на реальную работу. Стоит отметить, что, за счет большого запаса по яркости, на однородном сером фоне он визуально практически не замечается.

#Выводы

В самом начале мы говорили о двух основных особенностях нашей модели: о сочетании технологий IPS+LED и о низкой цене в российской рознице. Итак, что же может предложить пользователю такой монитор за такие деньги? Как выяснилось в процессе исследования, очень и очень многое. Даже если оценивать дисплей без учета цены, показатели его впечатляют. Например, отличный запас по яркости, хороший уровень контраста, цветовой охват, практически полностью соответствующий цветовому пространству sRGB, замечательная стабильность цветовой температуры, а также хорошее соответствие гамма-кривой референсному графику. Еще до проведения калибровки эта модель позволит пользователю увидеть правильные цвета на фото или видео, а уж после — вплотную приближается к показателям профессиональных дисплеев для обработки изображений. Даже если перед потенциальными покупателями не стоит подобных задач, всегда приятнее видеть на экране точный цвет. Да и сохранность зрения при работе дома или в офисе — очень важный аргумент для выбора IPS-технологии.

Разумеется, для снижения цены разработчики пожертвовали практически всеми приятными мелочами не первой необходимости. Например, был радикально сокращен набор портов, отсутствует поддержка мультимедийных возможностей, а о USB-хабе и речи не идет. Даже жесткость опоры в угоду экономии находится на грани конструкционной прочности.

Хотелось бы поделиться и личными наблюдениями. Например, отметить отличные углы обзора и отсутствие фиолетового оттенка в самых темных тонах. Когда сидишь перед монитором в полной темноте, складывается впечатление, что перед тобой как минимум модель среднего класса, вполне подходящая для работы с цветом: высокая яркость, правильный белый и отсутствие заметного изменения цвета по вертикали и горизонтали. Да и вообще, вспоминая жидкокристаллические дисплеи, выпущенные лет 7-8 назад,  и сравнивая их с нынешними моделями, нельзя не отметить значительный прогресс в этом направлении. Например, увеличились углы обзора, яркость и контрастность стали значительно выше. Кроме того, была и еще одна немаловажная деталь. Мониторы тех лет не очень хорошо прорабатывали самые светлые оттенки, поэтому наиболее светлые фрагменты изображения зачастую сливались в одно белое пятно. Современные же модели, даже не самые дорогие, практически лишены этого недостатка, а те, которые используют различные варианты IPS- и VA-матриц, — и подавно.

Сравнивая LG IPS234T с его предшественниками, стоит отметить не только заметное снижение цены, но и качественный рост некоторых показателей, таких как яркость и контрастность. Кстати, модель LG IPS235T проходила заводскую калибровку, о чем свидетельствует соответствующий рапорт, прилагаемый к монитору, однако в общем зачете все равно интереснее выглядит LG IPS234T.

Подводя итог, стоит отметить, что возможностей, предоставляемых монитором, будет достаточно для очень широкого круга потенциальных покупателей. Это и обычные домашние пользователи, и офисные работники, и даже продвинутые цветокорректоры, монтажеры видео и фотографы. Ну, может быть, лишь заядлые геймеры будут немного недовольны недостаточно высокой скоростью реакции матрицы в динамичных играх, зато даже они не смогут не отметить комфортные цвета при просмотре любимого фильма. А с учетом просто очень низкой стоимости, которая в российской рознице начинается от 5900 рублей, монитор вполне способен стать бестселлером.

Преимущества:

  • отличный запас по яркости;
  • неплохая контрастность;
  • хорошая цветопередача, особенно после калибровки.

Недостатки:

  • сильная неравномерность подсветки;
  • внешний блок питания.

С файлового сервера 3DNews можно скачать цветовой профиль для этого монитора, предназначенный для использования с настройками, которые описаны в разделе «Аппаратная калибровка».

Редакция 3DNews благодарит компанию «Графитек» за предоставленный в распоряжение нашей лаборатории колориметр Spyder4 Elite.
