Обзор и тестирование процессорного кулера Scythe Mugen 4

Характеристики. Комплектация. Внешний вид

#Введение

Осенью 2011 года японская компания Scythe Co., Ltd. представила процессорный кулер Mugen 3 с технологией M.A.P.S. (Multiple Airflow Pass-Through Structure). На фоне конкурентов эта модель не стала выдающейся, хотя и выглядела крепким середнячком. И вот компания выпускает новую модель — Mugen 4 — с усовершенствованной и уникальной технологией T-M.A.P.S. (Three-dimensional Multiple Airflow Pass-through Structure), призванной повысить эффективность работы системы охлаждения и снизить уровень шума. Кроме того, новинку наделили совершенно новым креплением H.P.M.S (Hyper Precision Mounting System), а также недавно выпущенным вентилятором серии GlideStream 120. Как теперь выглядит Mugen на фоне конкурентов, мы и узнаем из сегодняшнего материала.

#Технические характеристики и рекомендованная стоимость

Технические характеристики новой системы охлаждения Scythe приведены в таблице.

Наименование технических характеристикScythe Mugen 4 (SCMG-4000)
Размеры кулера (ВхШхТ), вентилятора(ов), мм 157х130х113
(120х120х25)
Полная масса, г 737
Материал радиатора и конструкция Башенная конструкция из алюминиевого радиатора с технологией T-M.A.P.S. на 6 медных тепловых трубках диаметром 6 мм, проходящих сквозь медное никелированное основание
Количество пластин радиатора, шт. 50
Толщина пластин радиатора, мм 0,35
Межрёберное расстояние, мм 1,8
Тип и модель вентилятора GlideStream 120 PWM (SY1225HB12SM-P)
Скорость вращения вентилятора, об/мин 400–1400 (±10 %)
Воздушный поток, CFM 20,7–79,0
Уровень шума, дБА 5,3–28,0
Статическое давление, мм H2O 0,12–1,56
Количество и тип подшипников вентилятора 1, скольжения
Время наработки вентилятора на отказ, часов/лет 30 000 / >3,4
Номинальное/стартовое напряжение вентилятора, В 12 / 3,3
Сила тока вентилятора, А 0,18
Примерное пиковое энергопотребление вентилятора, Вт 2,16
Возможность установки на процессоры с разъёмами Intel LGA775/1155/1156/1366/2011/1150
AMD Socket AM2(+)/AM3(+)/FM1(2)
Дополнительно (особенности) Вентилятор с PWM-управлением, возможность установки второго вентилятора, термопаста Scythe
Рекомендованная стоимость, долларов США 47

#Упаковка и комплектация

Scythe не изменяет стиль своих упаковок, внося коррективы лишь в цветовую гамму. Это по-прежнему компактная картонная коробка с изображением кулера на лицевой стороне.

Боковые и обратная стороны традиционно отведены под подробнейшее описание кулера, включающее его характеристики, чертёж с размерами и гарантийные обязательства.

Внутри система охлаждения дополнительно зафиксирована картонными вставками, а под ней в отдельной коробочке запечатаны комплектующие, в числе которых универсальная усилительная пластина, наборы креплений и винтов, проволочные скобы для вентиляторов, термопаста серого цвета и инструкция по установке.

Scythe Mugen 4 выпускается на Тайване. На систему охлаждения предоставляется двухлетняя гарантия. Стоимость новинки составляет 47 долларов США, что всего на пару долларов дороже Mugen 3 при его появлении.

#Особенности конструкции

Размеры нового Mugen 4 почти такие же, как у третьей версии, — 157х130х113 мм, а вот масса снизилась с 825 до 737 граммов. Внешне новинка очень напоминает своего предшественника, но отличия всё же нельзя не заметить.

Это по-прежнему башенный кулер высотой 157 мм, базирующийся на шести медных тепловых трубках диаметром 6 мм.

С одной стороны алюминиевого радиатора установлен 120-мм вентилятор, а ещё один вентилятор можно установить с противоположной стороны кулера, то есть радиатор симметричен.

В радиаторе кулера чётко выделяются четыре секции, соединённые друг с другом перемычками.

Это новая технология T-M.A.P.S. (Three-dimensional Multiple Airflow Pass-through Structure), являющаяся дальнейшим развитием M.A.P.S.

Теперь суть её заключается не только в сегментации радиатора на четыре отдельные секции, но и в смещении пластин в этих секциях друг относительно друга. Таким образом, по мнению инженеров Scythe, достигается ещё большее снижение сопротивления воздушному потоку вентилятора и повышается эффективность кулера на низких скоростях вентилятора. То есть если оценивать межрёберное расстояние до каждой следующей пластины, то оно равно 1,8 мм, но поскольку из-за смещения пластин их торцы образовали, если можно так сказать, перепад высот, то межрёберное расстояние увеличено вдвое. Общее количество алюминиевых пластин в радиаторе равно 50, а толщина каждой пластины составляет 0,35 мм.

Ещё одно уникальное для Mugen решение — идея развести тепловые трубки по сегментам рёбер радиатора. На каждую секцию приходится по три тепловых трубки, за счёт чего достигается наиболее равномерное распределение теплового потока по рёбрам радиатора и повышается эффективность кулера.

Отметим, что контакт тепловых трубок и пластин радиатора осуществлён обычной опрессовкой и что в медном никелированном основании отсутствуют желобки под трубки, а последние просто уложены вплотную друг к другу. По всей видимости, используется термоклей.

Основание размерами 38х38 мм отполировано весьма качественно.

Кроме того, контактная поверхность ровная, а её площадь — аккурат под размеры теплораспределителя процессора Intel конструктива LGA2011.

Ещё одним нововведением в Mugen 4 является оснащение его недавно вышедшим вентилятором серии GlideStream 120. Внешне он напоминает всем известный SlipStream, однако лопасти крыльчатки GlideStream имеют канавки на внешней стороне в виде углублений под углом 45 градусов к торцу лопасти.

Они способствуют снижению сопротивления воздушного потока и, как следствие, уменьшению уровня шума. Кроме того, оригинальный GlideStream оснащается силиконовыми уголками для уменьшения вибраций, но у вентилятора Mugen 4 их почему-то нет.

Скорость вращения вентилятора регулируется методом широтно-импульсной модуляции в диапазоне от 400 до 1400 об/мин. Воздушный поток при такой скорости должен изменяться в диапазоне от 20,7 до 79 CFM, статическое давление — от 0,12 до 1,56 мм H2O, а уровень шума — от 5,3 до 28 дБА. Под наклейкой на маленьком статоре скрыт подшипник скольжения (обычная втулка) с заявленным ресурсом 30 000 часов, или более 3,4 года непрерывной работы.

Максимальное энергопотребление вентилятора не должно превышать 2,2 Вт, а стартовое напряжение оказалось равным 3,3 В.

Закрепить вентилятор на радиаторе можно с помощью стандартных проволочных скоб, которых в комплекте две пары.

Как мы уже упоминали выше, с их помощью на радиатор можно установить сразу два вентилятора.

#Совместимость и установка

Scythe Mugen 4 можно установить на любую современную платформу. Процедура установки проста и не слишком трудоёмка, причем для каждой из платформ принципиально ничем не различается.

К усовершенствованному радиатору и новому вентилятору Mugen 4 инженеры Scythe добавили и модифицированное крепление H.P.M.S (Hyper Precision Mounting System). Как следует из названия, такое крепление должно обеспечивать очень высокое усилие прижима (давление на процессор). И действительно — металл монтажных направляющих и прижимной планки очень толстый, а резьба на винтах настолько длинная, что, попеременно затягивая их, даже в какой-то степени опасаешься за сохранность процессорного разъёма. Но всё , к счастью,прошло гладко.

Радиатор кулера после его установки на процессор располагается достаточно высоко и не мешает умеренного размера радиаторам на оперативной памяти. А вот вентилятор устанавливается ниже ещё на 7-8 мм, поэтому в нашем случае прямиком лёг на 40-мм радиаторы памяти G.SKILL TridentX F3.

Вентилятор можно установить на радиатор и выше — вровень с нижним ребром, но в таком случае его воздушный поток не будет оптимально нагнетаться в пластины радиатора и, соответственно, эффективно охлаждать их.

Внутри корпуса системного блока Scythe Mugen 4 выглядит изящно и совершенно не громоздко.

Остаётся только подключить кабель вентилятора к четырёхконтактному разъёму материнской платы — и можно запускать систему.

Тестирование. Выводы

#Тестовая конфигурация, инструментарий и методика тестирования

Тестирование систем охлаждения было проведено в закрытом корпусе системного блока следующей конфигурации:

  • Системная плата: Intel Siler DX79SR (Intel X79 Express, LGA2011, BIOS 0590 от 17.07.2013);
  • Центральный процессор: Intel Core i7-3970X Extreme Edition 3,5–4,0 ГГц (Sandy Bridge-E, C2, 1,1 В, 6x256 Kбайт L2, 15 Мбайт L3);
  • Термоинтерфейс: ARCTIC MX-4;
  • Оперативная память: DDR3 4x8 Гбайт G.SKILL TridentX F3-2133C9Q-32GTX (2133 МГц, 9-11-11-31_CR2, 1,6125 В);
  • Видеокарта: AMD Radeon HD 7770 GHz Edition 1 Гбайт GDDR5 128 бит 1000/4500 МГц (с пассивным медным радиатором кулера Deepcool V4000);
  • Системный диск: SSD 256 Гбайт Crucial m4 (SATA-III, CT256M4SSD2, BIOS v0009);
  • Диск для программ и игр: Western Digital VelociRaptor (SATA-II, 300 Гбайт, 10000 об/мин, 16 Мбайт, NCQ) в коробке Scythe Quiet Drive 3,5 дюйма;
  • Архивный диск: Samsung Ecogreen F4 HD204UI (SATA-II, 2 Тбайт, 5400 об/мин, 32 Мбайт, NCQ);
  • Корпус: Antec Twelve Hundred (передняя стенка — три Noiseblocker NB-Multiframe S-Series MF12-S2 на 1020 об/мин; задняя — два Noiseblocker NB-BlackSilentPRO PL-1 на 1020 об/мин; верхняя — штатный 200-мм вентилятор на 400 об/мин);
  • Панель управления и мониторинга: Zalman ZM-MFC3;
  • Блок питания: Corsair AX1200i (1200 Вт), 120-мм вентилятор.

Для проведения базовых тестов шестиядерный процессор на опорной частоте 100 МГц при фиксированном в значении 44 множителе и активированной функции Load-Line Calibration был разогнан до 4,4 ГГц с повышением напряжения в BIOS материнской платы до 1,245~1,250 В. Технология Turbo Boost во время тестирования была выключена, а вот Hyper-Threading для повышения тепловыделения была активирована. Напряжение модулей оперативной памяти было зафиксировано на отметке 1,6125 В, а её частота составляла 2,133 ГГц с таймингами 9-11-11-31_CR2. Прочие параметры BIOS, относящиеся к разгону процессора или оперативной памяти, не изменялись.

Тестирование проведено в операционной системе Microsoft Windows 7 Ultimate x64 SP1. Программное обеспечение, использованное для теста, следующее:

LinX AVX Edition v0.6.4 — для создания нагрузки на процессор (объём выделенной памяти — 4500 Мбайт, Problem Size — 24234, два цикла по 11 минут); Real Temp GT v3.70 — для мониторинга температуры ядер процессора; Intel Extreme Tuning Utility v4.0.6.102 — для мониторинга и визуального контроля всех параметров системы при разгоне.

Полный снимок экрана во время проведения одного из циклов тестирования выглядит так:

Нагрузка на процессор создавалась двумя последовательными циклами LinX AVX с указанными выше настройками. На стабилизацию температуры процессора между циклами отводилось 8–10 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура самого горячего из шести ядер центрального процессора в пике нагрузки и в режиме простоя. Кроме того, в отдельной таблице будут приведены температуры всех ядер процессора и их усреднённые значения. Комнатная температура контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура окружения колебалась в диапазоне 21,3–22,0 °C.

Измерение уровня шума систем охлаждения осуществлялось с помощью электронного шумомера CENTER-321 в период от одного до трёх часов ночи в полностью закрытой комнате площадью около 20 м2 со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся только сам кулер и его вентилятор. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от статора вентилятора. Системы охлаждения размещались на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 29,8 дБА, а субъективно комфортный (просьба не путать с низким!) уровень шума кулеров при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального контроллера путём изменения питающего напряжения с шагом 0,5 В.

С точки зрения эффективности и уровня шума Scythe Mugen 4 мы сравним с одним из лидеров среднего ценового сегмента — кулером Thermalright TRUE Spirit 140 ($40-45) с одним штатным 140-мм вентилятором и с двумя такими вентиляторами:

В свою очередь, Scythe Mugen 4 был дополнительно протестирован с двумя вентиляторами Corsair AF120 Performance Edition, установленными на вдув-выдув.

Добавим, что регулировка скорости вращения всех вентиляторов систем охлаждения осуществлялась с помощью нашего контроллера с точностью ±10 об/мин в диапазоне от 800 об/мин до их максимума с шагом 200 или 400 об/мин.

#Результаты тестирования и их анализ

Эффективность охлаждения

Результаты тестирования эффективности систем охлаждения представлены в таблице и на диаграмме.

В режиме с одним штатным вентилятором Scythe Mugen 4 показал себя довольно неплохо, хотя и уступил Thermalright TRUE Spirit 140 два градуса Цельсия в режиме максимальных оборотов их вентиляторов и 3-4 градуса Цельсия при средних/минимальных оборотах. Отметим, что эффективность новинки при уменьшении скорости вентилятора на каждые 200 об/мин в диапазоне от 1410 до 1000 об/мин снижается равномерным шагами — на 2 градуса Цельсия, а при дальнейшем уменьшении скорости — до 800 об/мин — температура процессора возрастает сразу на 4 градуса Цельсия при итоговых 80 градусах.

В режиме с двумя альтернативными вентиляторами Corsair AF120 новый Scythe Mugen 4 заметно прибавляет только при максимальных скоростях вентиляторов. Что касается скоростей 800/1000/1200 об/мин, то здесь преимущество перед штатным вентилятором — всего 1 градус Цельсия в пике нагрузки. Поэтому можно сказать, что при данном разгоне процессора смысла установки двух вентиляторов на радиатор Mugen 4 нет. В сравнении с TRUE Spirit 140 с двумя вентиляторами Scythe Mugen 4 также уступает от 2 до 5 градусов Цельсия.

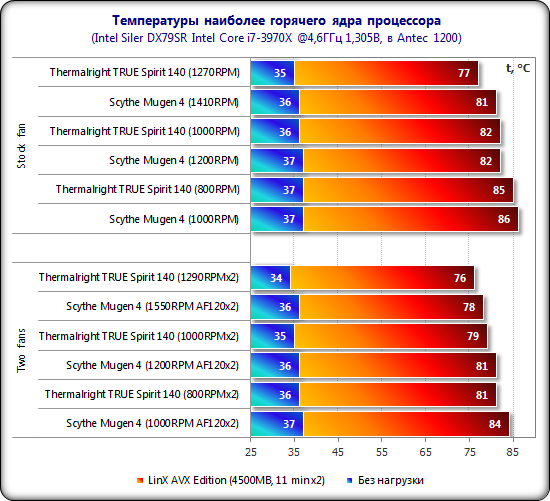

Далее мы разогнали процессор ещё на 200 МГц, повысив напряжение до 1,305 В, и провели все тесты повторно. Результаты вновь представлены в таблице и на диаграмме:

При скорости 800 об/мин Scythe Mugen 4 не справился с охлаждением разогнанного до 4,6 ГГц шестиядерного процессора, поэтому таких результатов на диаграмме нет. В штатном режиме с одним вентилятором Mugen 4 по-прежнему проигрывает Thermalright TRUE Spirit 140 3-4 градуса Цельсия в пике нагрузки. Что примечательно, повышение тепловыделения процессора не повлияло на зависимость радиатора Mugen 4 от установки второго вентилятора — выигрыш в сравнении со штатным режимом работы по-прежнему составляет 1-2 градуса Цельсия, не считая максимальной скорости, где удалось отыграть сразу 3 градуса Цельсия. В целом отметим, что разница в эффективности с Thermalright TRUE Spirit 140 не велика.

Внесём полученные на Scythe Mugen 4 результаты в сводную таблицу* и на диаграмму, где все протестированные кулеры представлены в их штатных комплектациях при разгоне процессора до 4,4 ГГц и напряжении 1,245~1,250 В:

* Пиковая температура самого горячего ядра процессора отражена на диаграмме с учётом дельты от комнатной температуры и для всех систем охлаждения приведена к 25 градусам Цельсия.

На общем фоне всех протестированных нами кулеров на платформе с разъёмом LGA2011 новый Mugen 4 выглядит довольно уверенно, практически не уступая более дорогому и габаритному Scythe Ashura на максимальных скоростях их вентиляторов, чего не скажешь о тихом режиме при 800 об/мин, где Mugen 4 способен занять только среднее место в третьей, наименее эффективной группе систем охлаждения.

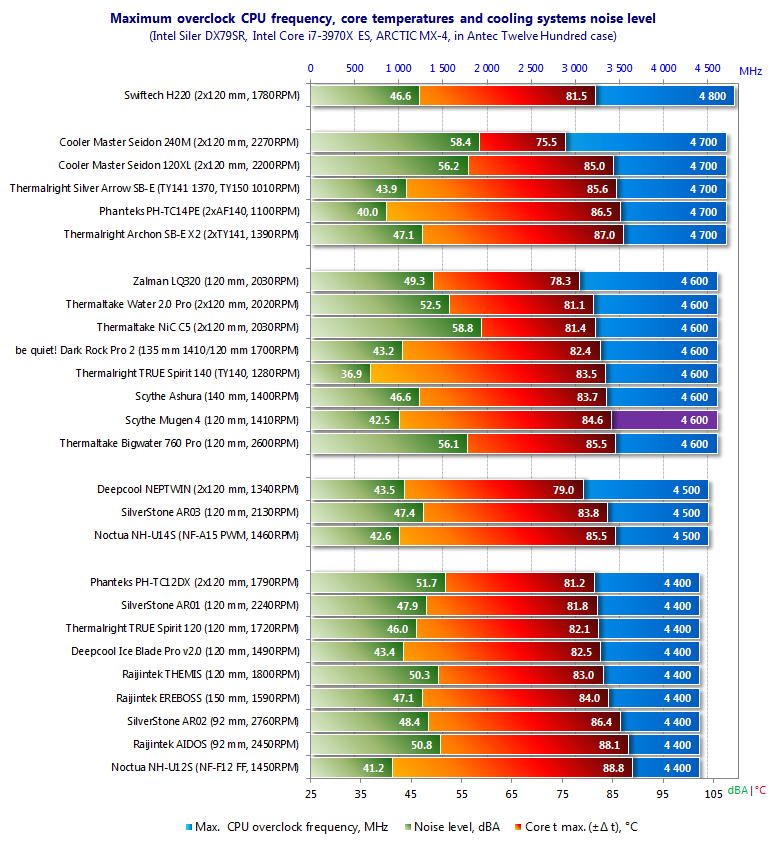

В таблице и на диаграмме с максимальным разгоном процессора возможности Scythe Mugen 4 выглядят убедительнее, ведь не так уж много воздушных систем охлаждения, способных обеспечить процессору стабильность на частоте 4600 МГц при напряжении выше 1,3 В и пиковой температуре 85 градусов Цельсия:

С двумя альтернативными вентиляторами Scythe Mugen 4 позволил выжать из шестиядерного процессора ещё 100 МГц при итоговых 4700 МГц, напряжении 1,35 В и пиковой температуре 84 градуса Цельсия:

Scythe Mugen 4 (2xAF120, 1550 об/мин)

Thermalright TRUE Spirit 140 (2 x TY-140, 1290 об/мин)

Вот это уже результат, достойный уважения, для воздушного кулера средней стоимости! Правда, как вы можете видеть, Thermalright TRUE Spirit 140 и в таком режиме тестирования оказался эффективнее на 3 градуса Цельсия.

Уровень шума

Уровень шума участников нашего сегодняшнего тестирования был измерен во всём диапазоне работы их вентиляторов по изложенной в соответствующем разделе статьи методике и представлен на графике.

Новый Scythe Mugen 4 нельзя назвать шумным кулером, а по субъективной оценке он и вовсе находится на одном уровне с общепризнанно тихим Thermalright TRUE Spirit 140 с вентилятором TY-140. До скорости вентилятора 1100 об/мин его уровень шума не вносит дискомфорта в работу тихого системного блока, а до скорости 920 об/мин Mugen 4 вполне можно назвать тихим. В то же время нельзя не отметить шелест подшипника вентилятора GlideStream 120 PWM, отчётливо различимый на скоростях 720 об/мин и ниже. Возможно, это особенность конкретного экземпляра вентилятора — сложно сказать, протестировав только один образец. Впрочем, это не критично, поскольку даже без нагрузки на процессор PWM-вентилятор Mugen 4 работает на скоростях от 750 об/мин.

#Заключение

Итак, Scythe Mugen 4 ($47) наделён усовершенствованным радиатором с технологией T-M.A.P.S., новым вентилятором серии GlideStream 120 с PWM-управлением, а также универсальным креплением с упрощённой процедурой установки и предельно высоким усилием прижима. Несмотря на тот факт, что провести прямое сравнение Mugen 3 и Mugen 4 нам не удалось по причине отсутствия у нас первого, нет сомнений, что новинка и эффективнее, и тише своего предшественника. По обеим ключевым характеристикам Mugen 4 оказался очень близко к лидеру среднего ценового диапазона и совершенно не отстаёт от более дорогого Scythe Ashura при куда более скромных габаритах. Возможность установки второго вентилятора является приятным бонусом, пусть это и приносит свои плоды только при достаточно высоком тепловыделении процессора. В целом Scythe Mugen 4 будет очень хорошим выбором для ценителей эффективного охлаждения и невысокого уровня шума, не желающих тратить больше пятидесяти долларов на суперкулеры.
