Обзор и тестирование материнской платы Gigabyte GA-H97-D3H

Характеристики. Комплектация. Внешний вид

#Предисловие

Материнская плата компании Gigabyte — GA-H97-D3H — основана на сравнительно доступном чипсете Intel H97, являющемся несколько упрощённой версией Intel Z97. Несмотря на тот факт, что чипсет H97 не проектировался под запросы оверклокеров, Gigabyte GA-H97-D3H оснащена всем необходимым для разгона процессоров и обеспечения стабильности при этом. Кроме того, в данной модели применено сразу несколько интересных решений, о которых мы вам расскажем в сегодняшней статье.

#Технические характеристики и рекомендованная стоимость

Технические характеристики материнской платы Gigabyte GA-H97-D3H rev.1.0 приведены в таблице.

Gigabyte GA-H97-D3H rev.1.0
Процессор Процессоры Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron
в исполнении LGA1150 (четвёртое, обновлённое четвёртое и пятое поколения микроархитектуры Core)
Чипсет Intel H97 Express
Подсистема памяти 4 x DIMM DDR3 (non-ECC) не буферизованной памяти объёмом до 32 Гбайт; двухканальный режим работы памяти; поддержка 1600/1333 МГц; поддержка XMP (Extreme Memory Profile).
Графический интерфейс Интегрированное графическое ядро процессора позволяет использовать порты HDMI версии 1.4а, DVI-D и D-Sub.
Поддерживаются разрешения до 4096x2160 пикселей включительно.
Аудиоподсистема 2/4/5.1/7.1-канальный HD-кодек Realtek ALC1150; поддержка S/PDIF Out.
Сетевой
интерфейс
Сетевой контроллер Intel Gigabit LAN (10/100/1000 Мбит)
Разъёмы для плат расширения 1 × слот PCI Express x16, режим работы x16/x8, Gen 3;
1 × слот PCI Express x4, режим работы x4;
2 × слота PCI Express x1, режим работы x1, Gen 2; 3 слота PCI.
Масштабируемость видеоподсистемы AMD CrossFire
Интерфейсы накопителей Чипсет Intel H97 Express: 1 x M.2 PCIe
6 x SATA 3, пропускная способность до 6 Гбит/с;
1 x SATA Express, пропускная способность до 10 Гбит/с (совместим с 2 x SATA 3); Поддержка RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage и Intel Smart Response, NCQ, AHCI и Hot Plug.
Интерфейс USB Чипсет Intel H97 Express:
6 × USB 3.0 (4 — на задней панели, 2 порта подключаются к соответствующим разъёмам на системной плате);
8 × USB 2.0 (2 — на задней панели, 6 портов подключаются к соответствующим разъёмам на системной плате)
Внутренние разъёмы на системной плате 1 × разъём USB 3.0 (2 порта); 3 разъёма USB 2.0 (6 портов); 1 M.2 PCIe;
6 × SATA 3;
1 × SATA Express;
1 × разъём аудио на передней панели;
1 × разъём 4-pin для ЦП; 1 разъём для подключения жидкостной системы охлаждения (CPU_OPT);
3 × разъёма 4-pin для корпусных вентиляторов;
1 × 24-контактный ATX-разъем;
1 × 8-контактный разъем питания ATX 12 В;
1 × COM-порт
1 × разъём S/PDIF Out; перемычка для сброса CMOS; группа разъёмов фронтальной панели.
Разъёмы и кнопки на задней панели 1 × порт PS/2 для подключения клавиатуры или мыши;
4 × порта USB 3.0/2.0;
2 × порта USB 2.0/1.1;
1 × порт HDMI;
1 × порт DVI-D;
1 × порт D-Sub;
1 × сетевая LAN-розетка RJ-45; 6 аудиоразъёмов (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In, Line Out, Mic In).
Микросхема
I/O-контроллера
IT8620E и IT8892E
BIOS 2 x 64 Мбит AMI UEFI BIOS с графической оболочкой (SD/HD/Full HD); поддержка DualBIOS; PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0.
Фирменные функции, технологии и особенности поддержка APP Center; фирменная утилита Q-Flash; поддержка Xpress Install; поддержка Smart Switch; поддержка фирменной технологии GIGABYTE On/Off Charge; фирменная утилита @BIOS; фирменная функция EZ Setup; фирменная функция Smart Recovery 2; фирменная утилита EasyTune; фирменная утилита USB Blocker; Smart TimeLock; Fast Boot; обозреватель информации о системе.
Операционная система Microsoft Windows 8.1/8/7
Форм-фактор, габариты (мм) ATX, 305 × 214
Минимальная розничная стоимость*, руб. 5 270

* По данным «Яндекс.Маркета» за 29.12.2014.

#Упаковка и комплектация

Материнская плата поставляется в небольшой коробке с названием модели на лицевой стороне, огромным логотипом серии Ultra Durable и перечнем поддерживаемых процессоров.

Обратная сторона расскажет потенциальному покупателю об особенностях системной платы и использованных в ней технологиях, продемонстрирует компоненты печатной платы и перечислит все её выходы.

На одном из торцов коробки есть небольшая наклейка с указанием модели, её серийного номера и перечнем характеристик.

Внутри картонной коробки плата находится в антистатическом пакете на отдельной подложке, а под ней лежат комплектующие, в числе которых заглушка интерфейсной панели, два SATA-кабеля, компакт-диск с программным обеспечением, наклейка на корпус, а также подробная инструкция по настройке и эксплуатации платы.

Наш экземпляр Gigabyte GA-H97-D3H относится к версии 1.0 и выпускается в Китае. Розничная стоимость продукта на момент подготовки статьи начиналась с отметки 5 270 рублей, а гарантийный срок равен трём годам.

#Особенности конструкции

Gigabyte GA-H97-D3H при размерах 305 × 214 мм относится к форм-фактору ATX. Плата выполнена на текстолите коричневого цвета и имеет классическую компоновку.

Оранжево-жёлтые радиаторы на чипсете и силовых цепях резко контрастируют с общей цветовой гаммой платы, делая её немного интереснее внешне.

На обратной стороне можно увидеть опорную пластину процессорного разъёма и собственно разводку платы, а также концы пластиковых клипс, которыми закреплены радиаторы.

Обращает на себя внимание и защитная полоска с LED-подсветкой, предназначенная для экранирования звукового тракта и иных компонентов от наводок.

Схема платы с расположением всех элементов выглядит следующим образом.

Здесь всё наглядно и подписано, нет смысла что-либо пояснять. В дополнение на официальном сайте приводится подробнейшая инструкция, где описан не только каждый компонент платы, но и каждый пункт BIOS, а также программное обеспечение.

В числе портов интерфейсной панели Gigabyte GA-H97-D3H универсальный PS/2, два порта USB 2.0, видеовыходы D-Sub, DVI-D и HDMI, четыре порта USB 3.0, сетевой порт LAN (RJ45) и панель с шестью аудиовыходами.

В материнских платах Gigabyte 9-го поколения в рамках концепции Ultra Durable применено стекловолокно нового поколения.

Расстояние между волокнами в нём сокращено, а узлы переплетения более плотные. В результате влаге гораздо труднее проникать во внутренние слои, нежели на печатной плате традиционного дизайна, за счёт чего обеспечивается более надёжная защита от короткого замыкания и сбоев в работе, вызванных повышенной влажностью. Только не поймите буквально — кофе на плату для проверки лить всё же не стоит.

Внешне стандартный процессорный разъём LGA1150 на Gigabyte GA-H97-D3H также имеет свою особенность.

Дело в том, что на контакты разъёма нанесено золотое напыление толщиной 15 мкм, которая в пять раз превышает толщину типового слоя.

Таким образом повышена надёжность соединений, защита от коррозии и стабильность работы. Оверклокерам такое решение наверняка придётся по душе, ведь увеличенная износостойкость контактов при частой смене процессоров для выбора наиболее разгоняемого ещё никому не была лишней. Кстати, приведём здесь ссылку на список совместимых процессоров.

Материнская плата оснащена четырьмя слотами DIMM для модулей оперативной памяти стандарта DDR3.

Официально поддерживаются модули с номинальной частотой до 1600 МГц. Максимальный объём памяти может достигать 32 Гбайт, а список официально одобренных производителем модулей памяти можно скачать отсюда.

Питание платы обеспечивается стандартными 24-контактным и 8-контактным разъёмами, расположенными на своих штатных местах.

Система питания построена с использованием высококачественных твердотельных конденсаторов, МОП-транзисторов с низким сопротивлением и дросселей с ферритовым сердечником.

По мнению разработчиков, использование данных компонентов позволяет Gigabyte GA-H97-D3H функционировать при более низких температурах и в несколько раз увеличивает срок её службы. Вдобавок, опять же в рамках концепции Ultra Durable, плата имеет встроенную защиту от перепадов напряжения и отключения электропитания.

В основе Gigabyte GA-H97-D3H лежит чипсет Intel H97, аккумулирующий практически максимально полную неигровую функциональность, которой могут быть наделены современные материнские платы для процессоров Intel. Вот как это выглядит на схеме.

В арсенале исследуемой сегодня платы сразу семь разъёмов PCI, в числе которых один PCI Express 3.0 x16, один PCI Express 2.0 x16, два PCI Express 2.0 x1 и три обычных PCI.

Добавим, что Gigabyte GA-H97-D3H поддерживает работу мультипроцессорной технологии AMD CrossFire на двух видеокартах, но работать они будут только в режиме х16+х4.

На материнской плате установлены четыре порта SATA 3 с пропускной способностью до 6 Гбит/с, один порт SATA Express с пропускной способностью до 10 Гбит/с.

Имеется поддержка массивов RAID 0, RAID 1, RAID 5, RAID 10, технологий Intel Rapid Storage и Intel Smart Response, NCQ, AHCI и Hot Plug. Кроме того, Gigabyte GA-H97-D3H оснащена разъёмом M.2 для высокоскоростных SSD-накопителей.

На нижней кромке платы можно найти «джентльменский набор» разъёмов, перечислять которые мы не будем — всё и так прекрасно видно.

На Gigabyte GA-H97-D3H распаяны два контроллера ITE: 8892E, отвечающий за работу шины PCI, и 8620Е, на «хрупкие плечи» которого возложены обязанности по управлению вентиляторами, портами PS/2 и COM, а также функции мониторинга.

Плата оснащена достаточно качественным восьмиканальным HD-аудиокодеком Realtek ALC1150 с соотношением сигнал/шум на уровне 115 дБ, а также поддержкой технологий Acoustic Echo Cancellation (AEC, компенсация эффекта эха), Beam Forming (BF, формирование диаграммы направленности) и Noise Suppression (NS, подавление шума). В паре с ним работает усилитель для наушников TI N5532 с сопротивлением до 600 Ом.

Приведённое рядом фото микросхемы ASMedia ASM1480 к звуковому тракту не относится, она отвечает за линии PCI Express 3.0.

Распаянные близ портов микросхемы ASMedia ASM1442K и PTN3360DBS в ответе за работу видеовыходов при использовании встроенного графического ядра.

Завершая обзор компонентов материнской платы Gigabyte GA-H97-D3H, можно добавить, что для сетевых функций используется гигабитный контроллер Intel WGI217V с программной технологией cFos Speed, способствующей снижению времени отклика и повышению пропускной способности соединения. Не стоит забывать и о технологии Gigabyte DualBIOS, реализованной в виде дублирующей микросхемы, которая позволяет восстановить работоспособность материнской платы в случае выхода из строя основной микросхемы BIOS.

Программное обеспечение

#Возможности BIOS

В отличие от старшей Gigabyte GA-Z97-D3H, младшая Gigabyte GA-H97-D3H не имеет новомодного BIOS с поддержкой режимов Smart Tweak, что, на наш взгляд, даже лучше, так как Dashboard и без того максимально функционален и в достаточной степени удобен. Давайте последовательно пройдёмся по окнам этого BIOS.

Первое окно — M.I.T. (MB Intelligent Tweaker) — включает в себя шесть подразделов, а также информацию о версии BIOS, ключевых параметрах процессора и объёме оперативной памяти.

Второе окно отобразит текущее состояние системы, включая название процессора, количество ядер и их параметры, а также частоту и тайминги модулей памяти.

В следующем окне можно увидеть и настроить частоту встроенного графического ядра, ознакомиться с основными параметрами процессора и памяти, а также перейти к их углублённой настройке.

Для процессора можно менять что угодно (в рамках того, что позволяет конкретная модель CPU, разумеется). Здесь и множитель, и настройки турборежима, и различные энергосберегающие технологии. Нет только возможности изменения опорной частоты.

Кстати, те, кому лень, могут не вникать во все эти тонкости, а попросту выбрать один из предустановленных наборов настроек в предыдущем окне.

Правда, попробовав пресет 4,7 ГГц, мы тут же от него отказались, поскольку в данном наборе настроек напряжение процессора автоматически задиралось до 1,4 В, что было совершенно лишним и приводило к перегреву.

В отдельном окне настроек памяти можно задать множитель и выбрать XMP-профиль.

Пройдя ещё глубже, можно выставить тайминги памяти, причём отдельно для каждого канала.

Следующее окно настроек, отведённое под контроль напряжений, состоит из трёх подразделов: напряжения процессора, чипсета и памяти.

В наиболее важном — процессорном — полный набор всевозможных регулировок напряжений центрального процессора, присущий скорее топовым продуктам, нежели тому классу плат, к которым относится среднебюджетная Gigabyte GA-H97-D3H.

Для контроля за параметрами платы отведён специальный раздел BIOS.

Завершает MB Intelligent Tweaker раздел с прочими настройками.

В меню «Информация о системе» можно выбрать язык BIOS, а также установить дату и время.

Максимально функционально и меню с настройками BIOS.

Сложно сказать, чего не хватает в разделе BIOS с настройками периферийных устройств.

Отдельно стоит привести снимок с настройками контроллеров SATA и устройств, к ним подключённых.

Не забыт и предельно функциональный раздел управления питанием.

Добавим, что навигация по BIOS материнской платы Gigabyte GA-H97-D3H очень проста и интуитивна.

#Программное обеспечение

Возможности программного обеспечения Gigabyte GA-H97-D3H можно назвать исчерпывающими. Все утилиты входят в общий центр управления Gigabyte, называемый APP Center. Он вызывается через иконку в трее и аккумулирует все установленные в системе программы Gigabyte.

Как видите, мы установили три из них: @bios для обновления микрокода платы, EasyTune для грубой и тонкой настройки параметров, а также Live Update.

Первая поможет узнать версию BIOS и обновить его либо в автоматическом режиме, либо из заранее скачанного файла.

Вторая — EasyTune — позволяет одним кликом произвести разгон системы в автоматическом режиме либо выбрать один из режимов экономии электроэнергии.

Однако автоматическими настройками мы пользоваться не рекомендуем из-за чрезмерного завышения напряжений при этом. Лучше использовать тонкую настройку, которую EasyTune также предлагает пользователю.

Наконец, Live Update проверит систему на актуальность драйверов и программного обеспечения, после чего пользователь может выбрать, что ему устанавливать, а что нет.

Правда, драйверы эта утилита предлагает весьма странные, поскольку в Сети уже выложены куда более свежие версии программного обеспечения для компонентов Gigabyte GA-H97-D3H. Так что лучше потратить лишних минут десять и установить более новые драйверы. Впрочем, для большинства пользователей возможности Live Update будут вполне достаточны.

Отдельно стоит упомянуть и поддержку технологии Gigabyte Cloud Station, обеспечивающей возможность обмениваться данными между мобильными устройствами (смартфоном, планшетом и тому подобными) и настольным компьютером, а также выполнять резервное копирование файлов с этих устройств на компьютер.

Тестирование. Выводы

#Разгон и стабильность

Проверка стабильности, оверклокерского потенциала и производительности материнской платы Gigabyte GA-H97-D3H была проведена в закрытом корпусе системного блока следующей конфигурации:

  • Системная плата: Gigabyte GA-H97-D3H (Intel H97, LGA1150, BIOS F5 от 26.06.2014);
  • Центральный процессор: Intel Core i7-4790K 4,0-4,4 ГГц (Devil’s Canyon, C0, 1,1 В, 4 × 256 Kбайт L2, 8 Мбайт L3);
  • Система охлаждения: Thermalright TRUE Spirit 140 (1270 об/мин);
  • Термоинтерфейс: ARCTIC MX-4;
  • Оперативная память: DDR3 2 × 4 Гбайт Mushkin Redline (1600 МГц, 9-11-10-28, 1,65 В);
  • Видеокарта: Gigabyte Radeon R7 265 OC 2 Гбайт GDDR5 256 бит 1036/5600 МГц;
  • Системный диск: SSD 256 Гбайт Crucial m4 (SATA-III, CT256M4SSD2, BIOS v0009);
  • Корпус: Hiper Osiris (три вентилятора Scythe Kama Flow 2 120 (SP1225FDB12L) на 930 об/мин);
  • Панель управления и мониторинга: Zalman ZM-MFC2;
  • Блок питания: Corsair AX1200i (1200 Вт), 140-мм вентилятор.

В качестве операционной системы использовалась Microsoft Windows 7 Ultimate x32 SP1 со всеми критическими обновлениями и с установкой драйверов Intel Chipset Drivers 10.0.22 WHQL, GeForce 347.09 WHQL, Intel Network Connections Software Version 19.5.303.0 и Realtek High Definition Audio (HDA) R2.7x (7349) WHQL. Стабильность мы проверяли встроенным стресс-тестом из AIDA64 Extreme 5.00.3300 Beta и LinX 0.6.5, а мониторинг осуществлялся с помощью HWiNFO32 версии 4.48.

Прежде всего нужно отметить, что для оверклокинга Gigabyte GA-H97-D3H позволяет изменять достаточное количество напряжений в следующих диапазонах.

Напряжение Минимальное значение, В Максимальное значение, В Шаг, В
CPU VRIN External Override 1,000 2,300 0,01
CPU Vcore 0,500 1,800 0,001
CPU Graphics Voltage (VAXG) 0,500 1,700 0,001
CPU Ring Voltage 0,800 1,800 0,001
CPU System Agent Voltage -0,300 +0,400 0,001
CPU Analog I/O Voltage (offset) -0,300 +0,400 0,001
CPU Digital I/O Voltage (offset) -0,300 +0,400 0,001
DRAM Voltage 1,160 2,100 0,020
PCH Core 0,650 1,300 0,005
PCH IO 1,050 1,900 0,005

Сначала мы проверили температурный режим работы материнской платы Gigabyte и процессора на номинальных частотах и при полностью автоматических настройках в стресс-нагрузке AIDA64 Extreme.

Температура, согласно датчику материнской платы, увеличилась всего с 27 до 31 градуса Цельсия, а максимальная температура процессора достигла 79 градусов Цельсия. Под LinX температурный режим работы системы был уже не таким комфортным.

Температура наиболее горячего ядра процессора достигла 89 градусов Цельсия. Однако при этом стоит обратить внимание на тот факт, что в автоматическом режиме плата по каким-то причинам завышала напряжение ядра процессора до 1,2 В при номинальных для нашего экземпляра 1,1 В. Если напряжение процессора вручную выставить равным паспортному значению, ничего больше не меняя, то температуры тут же снижаются на 10 градусов Цельсия в пике нагрузки. Более того, как показало наше дальнейшее тестирование, Gigabyte GA-H97-D3H обеспечивает процессору стабильность и при напряжении 1,0 В. В стресс-тесте AIDA64 температуры разительно упали.

В тесте LinX мы наблюдали такую же картину.

Так что не всегда стоит полностью полагаться на автоматику системной платы.

Далее мы отключили турборежим, активировали алгоритмы стабилизации в BIOS материнской платы и начали проверку процессора на разгон посредством повышения множителя. После нескольких часов тестов было выяснено, что даже при достаточно скромном охлаждении наш экземпляр Intel Core i7-4790K на Gigabyte GA-H97-D3H стабилен и на 4,5 ГГц, и на 4,6 ГГц, и даже на 4,7 ГГц.

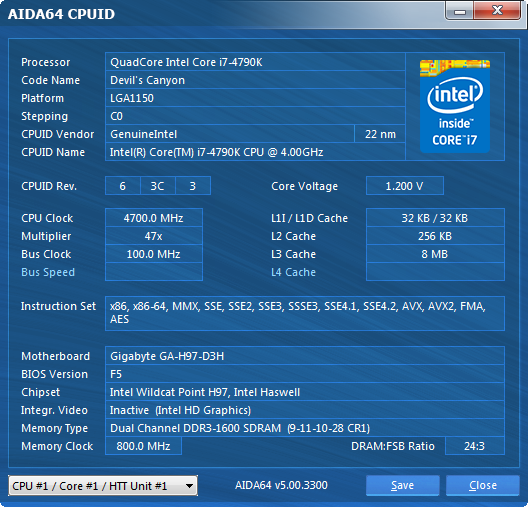

Для достижения последней частоты сначала мы выставили напряжение 1,21 В, а затем, проверяя стабильность, пошагово уменьшали его и остановились на 1,18 В. Температуры под стресс-тестом AIDA64 Extreme были следующие.

При нагрузке, создаваемой Linpack, температуры ядер процессора, конечно же, были выше, но также не превысили отметку 90 градусов Цельсия.

Нам удалось достичь стабильности и при частоте 4,8 ГГц и напряжении 1,21 В, правда, только в стресс-тесте AIDA64 Extreme.

А вот нагрузку LinX такой разгон уже не выдерживал. Придётся либо менять охлаждение, либо заниматься заменой термоинтерфейса под крышкой CPU. Тем не менее и полученный результат не может не радовать, ведь для его достижения мы использовали материнскую плату всего лишь среднего класса, которая с честью выдержала это испытание. Теперь давайте проведём несколько тестов производительности.

#Производительность

В разделе с производительностью Gigabyte GA-H97-D3H мы провели ряд популярных тестов в номинальном режиме работы процессора и при его разгоне до 4,7 ГГц. В таблицу с результатами мы включили тесты Intel Core i7-3970X Extreme Edition на частоте 4,7 ГГц. Поскольку разница в стоимости между этими платформами огромна, то приведённые результаты несут исключительно информационный характер. Оставим их без комментариев.

Gigabyte GA-H97-D3H Intel Core i7-4790K 4,0-4,4 ГГц DDR3 2x4 Гбайт 1600 МГц 9-11-10-28_1T Gigabyte GA-H97-D3H Intel Core i7-4790K @4,7 ГГц DDR3 2x4 Гбайт 1600 МГц 9-11-10-28_1T Intel Siler DX79SR Intel Core i7-3970X Extr. Edition @4,7 ГГц DDR3 4x8 Гбайт 2133 МГц 9-11-11-31_CR2
AIDA64 Extreme 5.00.3300
WinRAR 5.20 beta 3
7-zip 9.32 alpha
Fritz Chess Bench 4.3
TrueCrypt 7.1
x265 HD Benchmark 0.1.4

Пожалуй, вот и всё, что можно рассказать о материнской плате Gigabyte GA-H97-D3H, так что перейдём к подведению итогов.

#Заключение

После изучения платы и завершения всех тестов общее впечатление о Gigabyte GA-H97-D3H у нас сложилось сугубо положительное. Единственным негативным моментом является чрезмерное завышение напряжения процессора при его автоматическом разгоне выбором заранее заданных предустановок, которым мы пользоваться никогда и не рекомендовали. Наверняка данный недостаток должен быть исправлен новыми версиями BIOS.

Во всём остальном эту модель можно назвать безупречной. Её функциональное наполнение, включающее в себя даже оснащение разъёмами M.2 и SATA Express, а также HD-аудиокодеком Realtek ALC1150, можно назвать исчерпывающим — оно подойдёт под любые задачи. Возможности BIOS и его интуитивно понятный интерфейс позволят выжать из процессоров со свободным множителем максимум частоты, а обилие настроек и регулировок всевозможных напряжений вкупе с концепцией Ultra Durable и DualBIOS обеспечат стабильность и долговечность достигнутого результата. Процесс разгона для новичков облегчён за счет разнообразного программного обеспечения, однако, на наш взгляд, глупо не использовать все возможности Gigabyte GA-H97-D3H, которые открываются только при ручной настройке BIOS. В общем, это очень хороший выбор за умеренные деньги.
