Прошло 13 лет с того момента, когда была основана тайваньская компания ASRock, и сегодня уже никто не вспоминает, что в далёком 2002 году она была запущена качестве дочерней компании ASUS, как производитель недорогих материнских плат. Теперь ASRock фокусируется не столько на том, чтобы выпускать доступные большинству пользователей продукты, сколько на разработке высокопроизводительных плат.
Именно к этому сегменту относится особая серия материнских плат Fatal1ty, названная так в честь 12-кратного чемпиона мира по кибер-спорту Джонатана Fatal1ty Вендела. Одну из таких плат мы сегодня изучим и протестируем — речь пойдёт о модели ASRock Fatal1ty Z170 Gaming K6+ на самом новом чипсете Intel Z170 Express.
Плата предназначена для процессоров Intel в конструктивном исполнении LGA1151 шестого поколения микроархитектуры Core. Помимо традиционного оверклокерского набора функций, ASRock Fatal1ty Z170 Gaming K6+ имеет целый ряд интересных особенностей, выгодно отличающих её от аналогичных продуктов компаний-конкурентов. Обо всём этом и пойдёт речь в сегодняшнем материале.
⇡#Технические характеристики и рекомендованная стоимость
Технические характеристики материнской платы ASRock Fatal1ty Z170 Gaming K6+ приведены в таблице.
| ASRock Fatal1ty Z170 Gaming K6+ | |
|---|---|
| Поддерживаемые процессоры | Процессоры Intel Core i7/Core i5/Core i3/Pentium/Celeron
в исполнении LGA1151 (шестое поколение микроархитектуры Core) |
| Чипсет | Intel Z 170 Express |
| Подсистема памяти | 4 × DIMM DDR4 небуферизованной (non–ECC) памяти объёмом до 64 Гбайт;
двухканальный режим работы памяти; поддержка модулей с частотой 3866+(O.C.)/3600(O.C.)/3200(O.C.)/2933(O.C.)/2800(O.C.)/2400/2133 МГц; поддержка XMP (Extreme Memory Profile 2.0). |
| Графический интерфейс | интегрированное графическое ядро процессора позволяет использовать порты DVI- D, HDMI 2.0 и DisplayPort 1.2;
поддерживаются разрешения до 4K включительно; возможность одновременного подключения трёх дисплеев. |
| Разъёмы для плат расширения | 3 слота PCI Express 3.0, режимы работы x16/ × 0, × 8/x8 или × 8/x8/х4;
3 слота PCI Express 3.0, режим работы x1. |
| Масштабируемость видеоподсистемы | NVIDIA Quad-GPU SLI Technology;
NVIDIA 3-Way SLI Technology; NVIDIA SLI Technology; AMD Quad-GPU CrossFireX Technology; AMD 3-Way CrossFireX Technology; AMD CrossFireX Technology. |
| Интерфейсы накопителей | Чипсет Z 170 Express:
– 6 × SATA 3, пропускная способность до 6 Гбит/с; – 2 × SATA Express, пропускная способность до 10 Гбит/с (совмещён с SATA 3_0 и SATA3_1); – 1 × Ultra M.2 (PCI Express x4, Gen 3), пропускная способность до 32 Гбит/с (тип 2230/2242/2260/2280/22110); – поддержка RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage и Intel Smart Response, NCQ, AHCI и Hot Plug. Контроллер ASMedia ASM1061: – 2 × SATA 3, пропускная способность до 6 Гбит/с (поддержка NCQ, AHCI и Hot Plug). |
| Сетевой
интерфейс |
Сетевой контроллер Killer E2400 (Qualcomm Atheros) |
| Аудиоподсистема | 7.1-канальный HD-кодек Realtek ALC1150;
поддержка 192 кГц/24-бит вывода звука; поддержка Premium Blu-ray audio; защита от скачков напряжения (ASRock Full Spike Protection); поддержка Purity Sound 3; аудио–конденсаторы Nichicon Fine Gold Series; 115 дБ SNR DAC с дифференциальным усилителем; усилитель TI NE5532 Premium Headset Amplifier (поддержка наушников с сопротивлением до 600 Ом); технология Direct Drive; защита от ЭМИ; изоляция печатной платы; поддержка DTS Connect. |
| Интерфейс USB | Чипсет Intel Z 170 Express:
– 7 портов USB 3.0/2.0 (5 – на задней панели, 2 – подключаются к соответствующим разъёмам на системной плате); – 4 порта USB 2.0/1.1 (все подключаются к соответствующим разъёмам на системной плате). Контроллер ASMedia ASM1142: – 2 порта USB 3.1/3.0/2.0 на задней панели (Type-C и Type-А); – 2 порта USB 3.1/3.0/2.0 на панели, встраиваемой в пятидюймовый отсек корпуса системного блока (Type-C и Type-А). |
| Разъёмы и кнопки на задней панели | 2 порта USB 3.0 (один – Fatal1ty Mouse Port) и комбинированный PS/2;
кнопка Clear CMOS; порт DVI–D; порт DisplayPort; порт HDMI; 2 порта USB 3.0; 2 порта USB 3.0 и LAN-розетка RJ-45; порт USB 3.1 Type-А; порт USB 3.1 Type -С; оптический S/PDIF выход; 5 аудиоразъёмов (Center Speaker Out, Subwoofer Speaker Out, Rear Speaker Out, Line In, Mic In). |
| Внутренние разъёмы на системной плате | 1 24-контактный разъём питания ATX;
1 8-контактный разъём питания ATX 12 В (коннекторы питания высокой плотности); 8 SATA 3; 2 SATA Express; 1 Ultra M.2; 1 COM -порт; 1 TPM; 1 разъём аудио для передней панели; 2 разъёма USB 2.0/1.1; 1 разъём USB 3.0/2.0; 1 разъём Power со светодиодом; 1 Dr. Debug со светодиодом; 1 кнопка Power Switch со светодиодом; 1 кнопка Reset Switch со светодиодом; 1 переключатель BIOS Selection; 2 4-pin разъёма для процессорных вентиляторов с поддержкой PWM; 4 4-pin разъёма для корпусных вентиляторов (интеллектуальный контроль скорости); группа разъёмов для передней панели (Q-Connector). |
| BIOS | 2 × 128 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой (SD/HD/Full HD);
поддержка технологии Secure Backup UEFI; совместимость с ACPI 5.0; поддержка SMBIOS 2.7. |
| Фирменные функции, технологии и особенности | ASRock Super Alloy:
– XXL Aluminum Alloy Heatsink; – Premium 60A Power Choke; – Combo Caps (Nichicon 12K Platinum Caps); – Nichicon 12K Platinum Caps (100% Japan made high quality conductive polymer capacitors); – I/O Armor; – Matte Black PCB; – High Density Glass Fabric PCB. ASRock Full Spike Protection; ASRock APP Shop; ASRock F-Stream; ASRock Disk Health Report; ASRock USB Key; ASRock Key Master; ASRock APP Charger; ASRock XFast RAM; ASRock Fast Boot. |
| Операционная система | Microsoft Windows 10/8.1/8/7 |
| Форм-фактор, габариты (мм) | ATX, 305 × 244 |
| Гарантия производителя, лет | 3 |
| Розничная стоимость, долларов США | 200 |
Материнская плата ASRock Fatal1ty Z170 Gaming K6+ поставляется в картонной коробке средних размеров, оснащённой пластиковой ручкой для переноски. Поскольку служба доставки испортила упаковку своим скотчем до неузнаваемости, мы были вынуждены воспользоваться её фото с просторов Интернета. На лицевой стороне коробки приведён какой-то символ, отдалённо напоминающий паука. Рядом нанесено название серии платы и модели, а снизу маленькими пиктограммами обозначены основные особенности продукта.
Обратная сторона коробки испещрена информацией о плате. Здесь подробно рассказывается о каждом её компоненте и технологиях, в ней реализованных. Внутри плата расположена на дне коробки в антистатическом пакете на поролоновой подложке, а сверху отделена от комплектующих картонной перегородкой.
Вместе с платой поставляется вполне стандартный набор комплектующих, включающий в себя заглушку на заднюю панель, четыре SATA-кабеля с защёлками, соединительный мостик для SLI, USB-кабель, кабель для подключения передней панели и винты.
Традиционно включены в комплектацию подробная и краткая инструкции по настройке и эксплуатации платы, диск с программным обеспечением и драйверами, а также наклейка ASRock на корпус системного блока.
Отдельным компонентом является плата-контроллер USB 3.1, встраиваемая в пятидюймовый отсек корпуса системного блока.
С одной стороны, к ней удобнее подключать кабели, нежели к задней панели, но с другой — не расточительство ли, отводить под всего два маленьких разъёма всю переднюю панель одного пятидюймового отсека корпуса?
Предоставленная нам на тестирование версия ASRock Fatal1ty Z170 Gaming K6+ относится к версии 1.04 и выпущена в Китае. На плату предоставляется трёхлетняя гарантия. В зарубежных онлайн-магазинах её можно приобрести по цене около 200 долларов США, а в России на момент подготовки статьи она стоила около 15 500 рублей.
Особенности конструкции
ASRock Fatal1ty Z170 Gaming K6+ выполнена в форм-факторе ATX и имеет стандартные для него размеры 305 × 244 мм. Компоненты материнской платы размещены на текстолите почти чёрного цвета. Контрастирующие с ним ярко-красные слоты и надписи на радиаторах делают данную модель весьма интересной и привлекательной с точки зрения дизайна.
|
|
Ещё больше внешней привлекательности плате придают радиаторы интересной формы на силовых цепях питания процессора и плоский радиатор на чипсете.
|
|
Правда, последний, на наш взгляд, из-за блестящего пластикового «паука» выглядит несколько аляповато и напоминает дешёвую побрякушку.
Схематичное расположение ключевых элементов платы ASRock Fatal1ty Z170 Gaming K6+ выглядит следующим образом.
На интерфейсную (заднюю) панель ASRock Fatal1ty Z170 Gaming K6+ выведены:
Фирменной особенностью интерфейсной панели ASRock Fatal1ty Z170 Gaming K6+ является верхний левый USB-порт, названный Fatal1ty Mouse Port и поддерживающий технологию F-Stream.
При подключении к этому порту проводной мыши и запуске фирменной утилиты F-Stream игроки могут использовать частоту опроса порта 500 Гц. Кроме этого, будет доступен самостоятельный выбор частоты опроса от 125 до 1000 Гц. Всё это позволяет достичь более плавных и точных движений мышкой, и, как следствие, больших успехов на игровом поприще.
Разъёмы и коннекторы на плате описаны на двух следующих скриншотах.
|
|
Без «брони» из радиаторов и пластиковой накладки ASRock Fatal1ty Z170 Gaming K6+ выглядит, на наш взгляд, не менее привлекательно.
Компоновка платы классическая, всё разъёмы и компоненты расположены на достаточном удалении и не мешают друг другу. Отличительной особенностью печатной платы ASRock Fatal1ty Z170 Gaming K6+ является High Density Glass Fabric PCB, то есть плата с увеличенной плотностью слоёв текстолита. Благодаря этому обеспечивается дополнительная защита от короткого замыкания, вызываемого влажностью. Также плата оснащена технологией ASRock Full Spike Protection, защищающей её компоненты и выходы от скачков напряжения. Теперь обо всём по порядку.
В отличие от материнских плат ASRock с разъёмом LGA2011-v3, контакты которого покрыты 15-мкм слоем золота, платы на чипсете Intel Z170 Express лишены такой роскоши и имеют самый обычный процессорный разъём. Вот и ASRock Fatal1ty Z170 Gaming K6+ не стала исключением.
Перечень поддерживаемых платой процессоров приведён на официальном сайте, но, проще говоря, поддерживаются все выпускаемые модели Intel Skylake S.
Система питания процессора Digi Power – двенадцатифазная с использованием дросселей премиум-класса Premium 60A Power Choke (втрое выше/стабильнее ток, чем у обычных плат), японских конденсаторов Nichicon 12K Platinum с заявленным сроком службы не менее 12000 часов, повышенной стабильностью и надёжностью.
Кроме этого, в системе питания процессора сочетаются обычные конденсаторы ёмкостью 820uF и полимерные конденсаторы ёмкостью 100uF. По мнению разработчиков, это позволило сразу на 53 % сократить время отклика и на 33 % снизить электрические шумы.
За управление питанием процессора отвечает шестиканальный PWM-контроллер Intersil ISL95856 с удвоителями фаз.
Примерно в этой же зоне, но уже на обратной стороне платы распаян тактовый генератор Hyper BCLK Engine (микросхема IDT 6V41542NLG).
С его помощью можно разгонять систему с особой точностью вплоть до частоты BCLK 650 МГц с шагом 0,0625 МГц.
Разумеется, такая высокая частота — в большей степени маркетинговый ход, нежели действительно полезная возможность, а вот более точный шаг частоты вполне может помочь выжать максимум при разгоне из любого процессора.
Чипсет Intel Z170 Express охлаждается небольшим пассивным алюминиевым радиатором, с которым контактирует через термопрокладку, следы которой остаются на кристалле после снятия радиатора.
На ASRock Fatal1ty Z170 Gaming K6+ установлены стандартные четыре слота DIMM для оперативной памяти стандарта DDR4 с возможностью работы в двухканальном режиме.
Общий объём небуферизованной памяти, который можно установить на плату, составляет 64 Гбайт, чего более чем достаточно для платформы данного класса. В характеристиках заявлена официальная поддержка модулей памяти с частотой 3866+(O.C.)/3600(O.C.)/3200(O.C.)/2933(O.C.)/2800(O.C.)/2400/2133 МГц и XMP-профилями (Extreme Memory Profile) версии 2.0. Поддержки модулей с коррекцией ошибок (ECC) у данного чипсета нет. Список совместимых модулей памяти приведён на странице платы и уже весьма обширен. Особенностью данной модели материнской платы ASRock являются позолоченные контакты в разъёмах для памяти, обеспечивающие более надёжное соединение и увеличенный срок службы.
Питание материнской платы обеспечивается посредством стандартных 24-контактного и 8-контактного разъёмов, распаянных на своих типичных местах.
|
|
Восьмиконтактный разъём питания имеет ещё и повышенную плотность контактов (по всей видимости, для обеспечения надёжности и долговечности соединений).
ASRock Fatal1ty Z170 Gaming K6+ оснащается шестью слотами PCI Express 3.0, контакты которых также имеют 15-мкм покрытие золотом.
Тремя красными слотами поддерживаются технологии AMD CrossFireX и NVIDIA SLI, но ввиду ограничений чипсета Intel Z170 Express работа трёх видеокарт возможна только в режимеx х8/х8/х4, двух – х8/х8, ну и одной в полноценном х16. При установке твердотельного накопителя в разъём M.2 третий слот PCI Express 3.0 окажется недоступным.
Три чёрных коротких слота работают в режиме PCI Express 3.0 х1 и могут использоваться для карт расширения. Причём эти слоты открыты с торцевой части, что позволит установить в них платы расширения любой длины.
За переключение линий PCI Express между разъёмами отвечаюткоммутаторы HD3SS3415 производства Texas Instruments.
На ASRock Fatal1ty Z170 Gaming K6+ установлено сразу восемь портов SATA III с пропускной способностью до 6 Гбит/с, четыре из которых включены в состав двух разъёмов SATA Express с пропускной способностью до 10 Гбит/с.
Шесть портов реализованы возможностями чипсета Intel Z170 Express, а ещё два – контроллером ASMedia ASM 1061.
Поддерживается создание массивов уровней RAID 0, RAID 1, RAID 5, RAID 10, а также современных технологий Intel Rapid Storage и Intel Smart Response, NCQ, AHCI и Hot Plug.
Кроме этого, на плате распаян высокоскоростной разъём Ultra M.2 с пропускной способностью до 32 Гбайт/с, для чего, как мы уже упоминали выше, ему отведены четыре линии третьего PCI Express 3.0 × 4.
Поддерживаются накопители типоразмеров 2230/2242/2260/2280/22110, то есть, проще говоря, любые.
Сетевой интерфейс на ASRock Fatal1ty Z170 Gaming K6+ организован посредством контроллера Killer E2400 производства Qualcomm/Atheros.
Как нам пишут на официальной странице платы, данный контроллер обеспечивает высокую сетевую производительность для времязависимых UDP-приложений (User Datagram Protocol), то есть таких, как онлайн-игры или потоковый мультимедиа-контент. Поддержка функции Advanced Stream Detect позволяет Killer E2400 приоритезировать трафик сетевых игр, что должно обеспечить их стабильную работу без лишних задержек.
Поддержка USB на плате реализована как возможностями чипсета, так и дополнительными контроллерами. Посредством Intel Z170 Express поддерживаются сразу шесть портов USB 3.0, пять из которых выведены на заднюю панель, и один можно подключить к колодке на плате. Кроме этого, порты USB 3.1с пропускной способностью до 10 Гбайт/с реализованы контроллером ASMedia ASM1142.
Такой же контроллер задействован и на отдельной плате расширения, которая размещается во встраиваемой в пятидюймовый отсек панели.
Преимущества нового интерфейса ASRock доступно описывает на следующем слайде.
Поскольку все вы их уже прекрасно знаете, то мы идём далее.
Распаянная рядом с выходами микросхема ASMedia ASM1442 отвечает за вывод изображения с интегрированного в процессор графического ядра.
Функции мониторинга, управления вентиляторами, COM-портом и комбинированным разъёмом PS/2 возложены на контроллер Nuvoton NCT6791D, который чаще всего встречается в материнских платах на Intel Z170 Express.
Особой гордостью ASRock Fatal1ty Z170 Gaming K6+ является фирменный звуковой тракт Purity Sound 3, в основу которого лёг 7.1-канальный HD-аудиокодек Realtek ALC1150. Данная зона на плате закрыта пластиковой накладкой с соответствующей надписью.
Сняв её, можно изучить аппаратную часть звукового тракта.
Он состоит из японских «аудиофильских» конденсаторов с золотым напылением Nichicon Fine Gold Series, ЦАП 115 дБ SNR с дифференциальным усилителем, усилителя для наушников TI NE5532 Premium с поддержкой наушников, сопротивление которых может достигать 600 Ом, экранирования EMI и изолирующего покрытия печатной платы. Purity Sound 3 поддерживает 192 кГц/24-бит вывод звука, технологию Direct Drive, технологию DTS Connect.
На верхнем правом краю платы прямо под разъёмами для вентиляторов процессорного кулера размещены кнопки включения и сброса.
В нижней зоне текстолита платы расположены аудиоразъёмы, COM-порт, дополнительные USB-разъёмы, четырёхконтактный разъём для вентилятора, площадка контактов для кабелей, ведущих к передней панели, коннектор для очистки BIOS, а также индикатор POST-кодов.
|
|
Всего разъёмов для подключения вентиляторов на плате шесть штук, и все они четырёхконтактные, с поддержкой широтно-импульсной модуляции. Этого вполне достаточно для организации эффективного охлаждения практически в любом корпусе системного блока.
Радиаторы системы охлаждения платы достаточно простые.
На чипсете установлен обычный алюминиевый радиатор с термопрокладкой, а на силовых транзисторах закреплён радиатор с термопрокладкой и тепловой трубкой диаметром 6 мм, передающей тепло на дополнительный радиатор у выходов платы. Закрепление всех радиаторов винтовое.
Возможности UEFI BIOS
ASRock Fatal1ty Z170 Gaming K6+ оснащается двумя 128-Мбит микросхемами AMI UEFI BIOS с поддержкой технологии Secure Backup UEFI, SMBIOS 2.7 и ACPI 5.0. Оболочка имеет многоязычный интерфейс, включающий русский язык, и графическую оболочку с поддержкой режимов SD/HD/Full HD.
Перед тестированием платы мы прошили последнюю доступную на момент подготовки статьи версию BIOS P 1.60 от 25 сентября 2015 года.

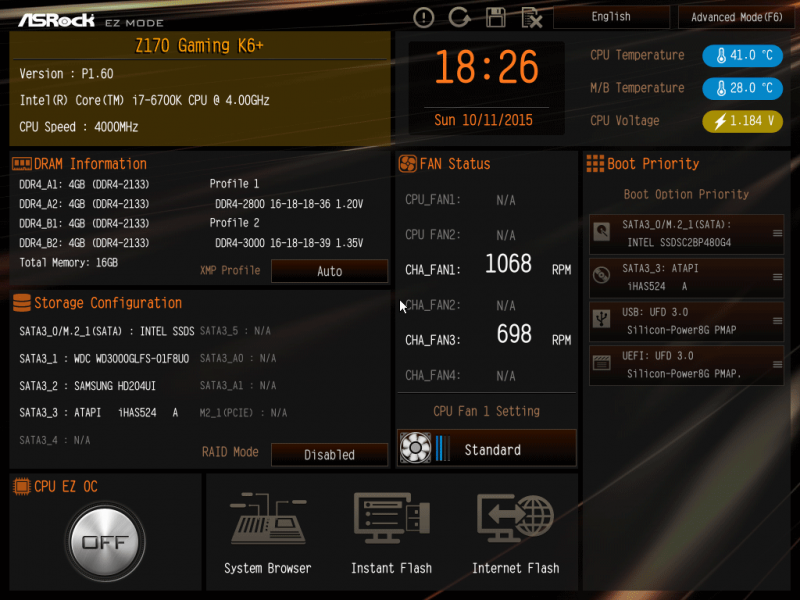

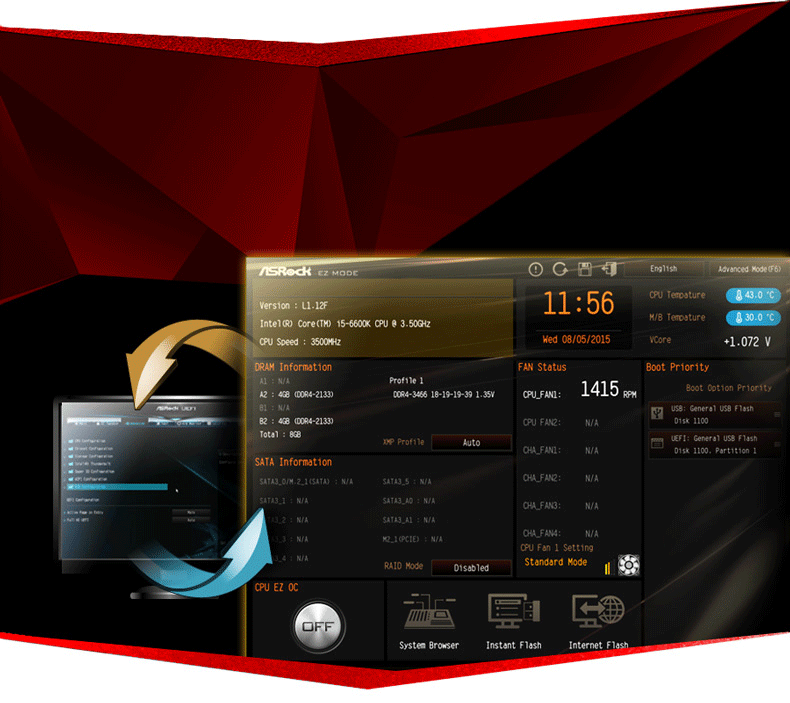

После первой загрузки оболочка загружается в упрощённом режиме EZ Mode.

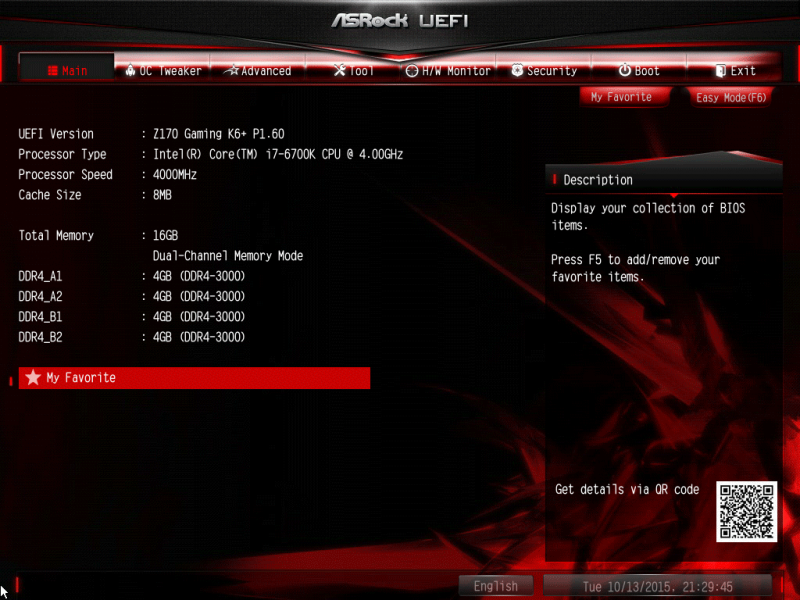

Беглое знакомство с внутренней «операционной системой» платы будем проводить сразу же в расширенном режиме BIOS.
Как и у старшей модели, ASRock Fatal1ty X99X Killer/3.1, графическая оболочка оформлена в красно-чёрных тонах с белыми, хорошо читаемыми символами. Навигация интуитивно понятна и происходит без малейших задержек. На первой странице можно ознакомиться с версией BIOS, установленными процессором и памятью, а также укомплектовать папку «Избранное» по своему вкусу.

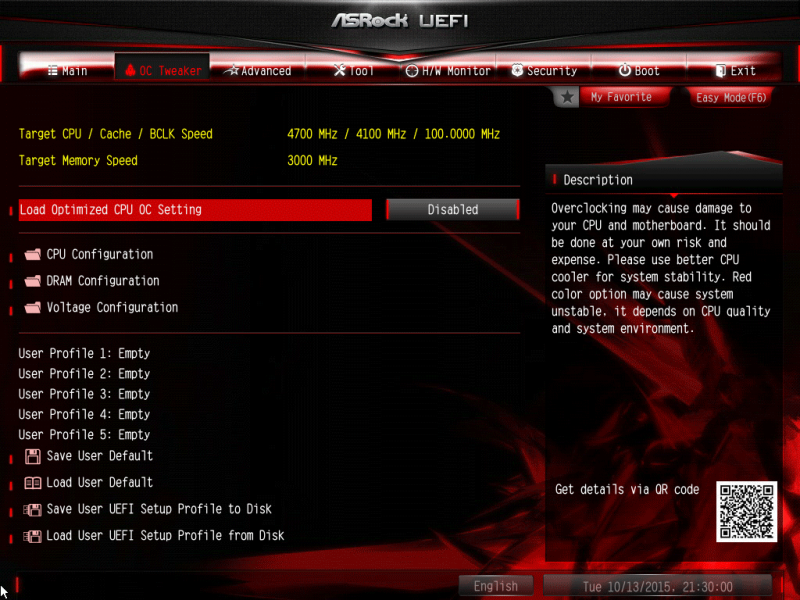

Следующая за ним вкладка OC Tweakerявляется самой полезной для оверклокеров. Здесь можно настроить разгон процессора и памяти, отрегулировать необходимые напряжения и сохранить один из пяти профилей разогнанной системы.
Для процессора можно настроить абсолютно любые параметры, даже такие экзотические, как CPU Slew Rate.
 |
 |

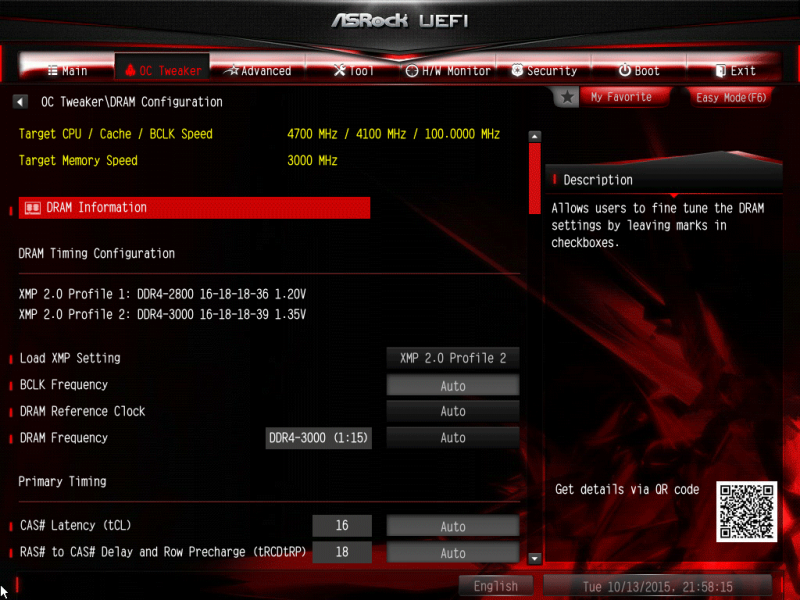

Раздел с настройками оперативной памяти в несколько раз более обширен, чем раздел с настройками процессора.
Целых четыре окна прокрутки занимают всевозможные тайминги, которые вряд ли кто будет изучать. Тем не менее такие возможности ASRock Fatal1ty Z170 Gaming K6+ не могут не впечатлять.
 |
 |
 |
 |

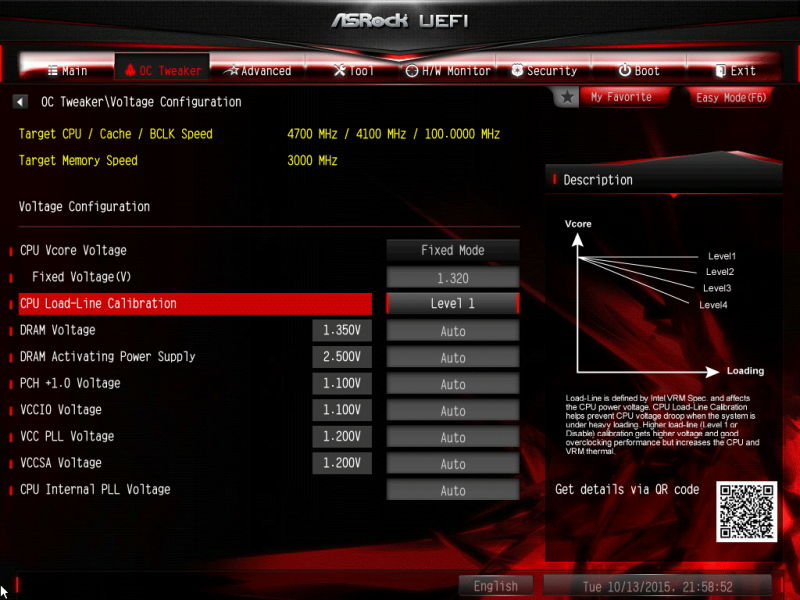

Подраздел Voltage Configuration аккумулирует в себе всевозможные напряжения.
Здесь же присутствует и чрезвычайно полезная функция минимизации просадок напряжения процессора CPU Load-Line Calibration, включающая четыре уровня стабилизации, где самый жёсткий – Level 1, а самый «мягкий» – Level 4.

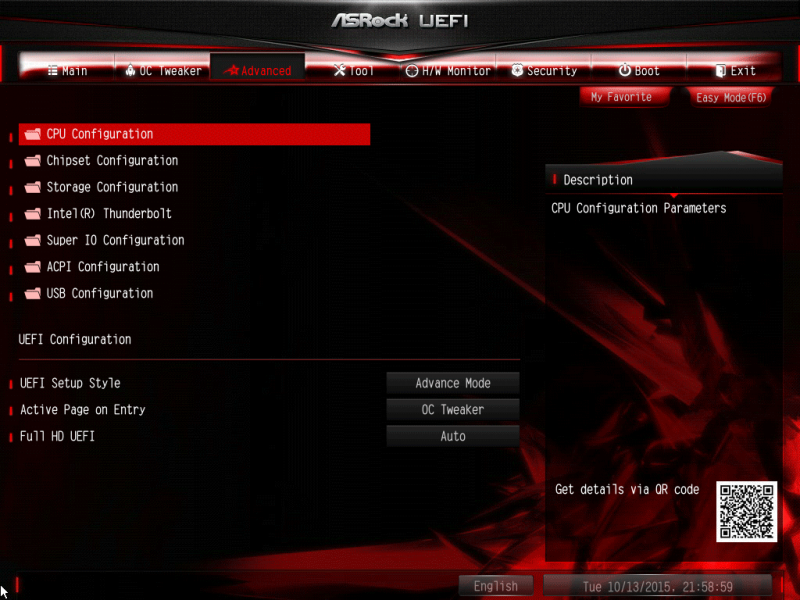

Следующий раздел, Advanced, включает в себя сразу семь подразделов и настройку трёх отдельных параметров.

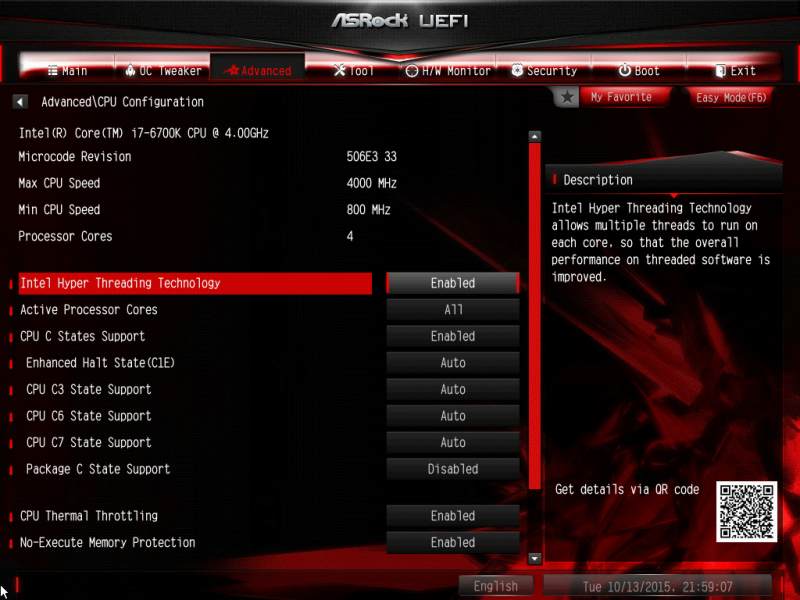

В подразделе CPU Configuration можно активировать любые из поддерживаемых процессором функций и задействовать различные режимы энергосбережения. Удобно, что тут же сверху доступна информация об основных параметрах процессора, а справа по каждому параметру приводится короткая справка.
В подразделе с конфигурацией чипсета можно изменять огромное количество связанных с ним настроек, включая режимы работы портов PCI Express или встроенных контроллеров.
 |
 |

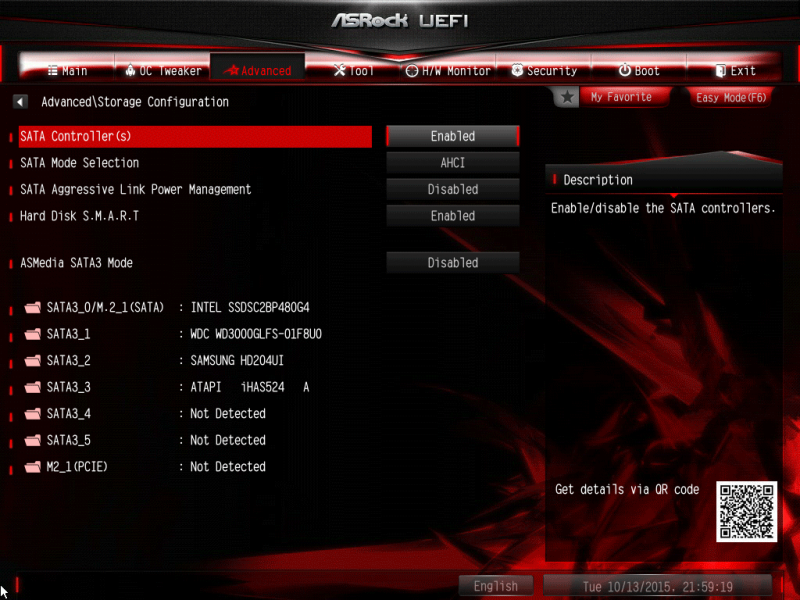

Для настройки любых SATA-портов на плате предназначен подраздел Storage Configuration.
В подразделах Intel Thunderbolt и Super IO Configuration куда меньше настроек, чем в предыдущих окнах, но вряд ли даже они будут кем-то востребованы.
 |
 |

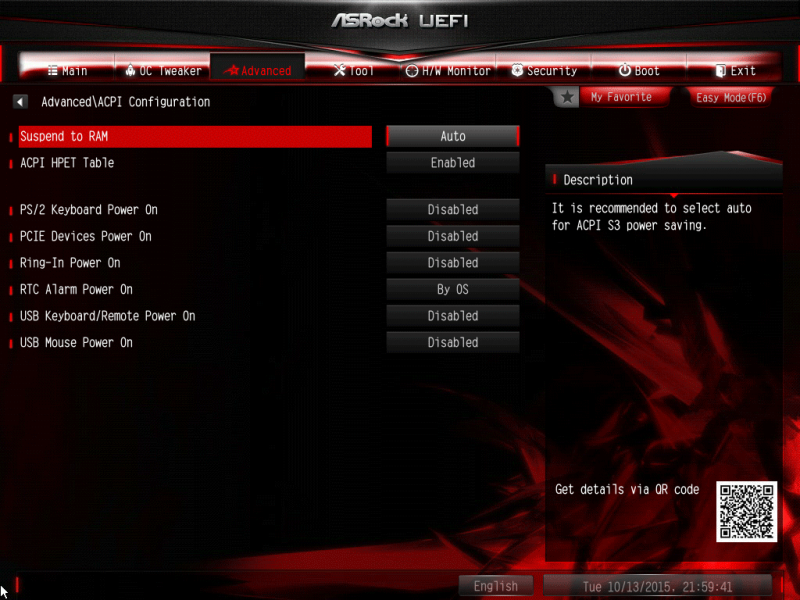

Вполне привычным выглядит подраздел с управлением питания.

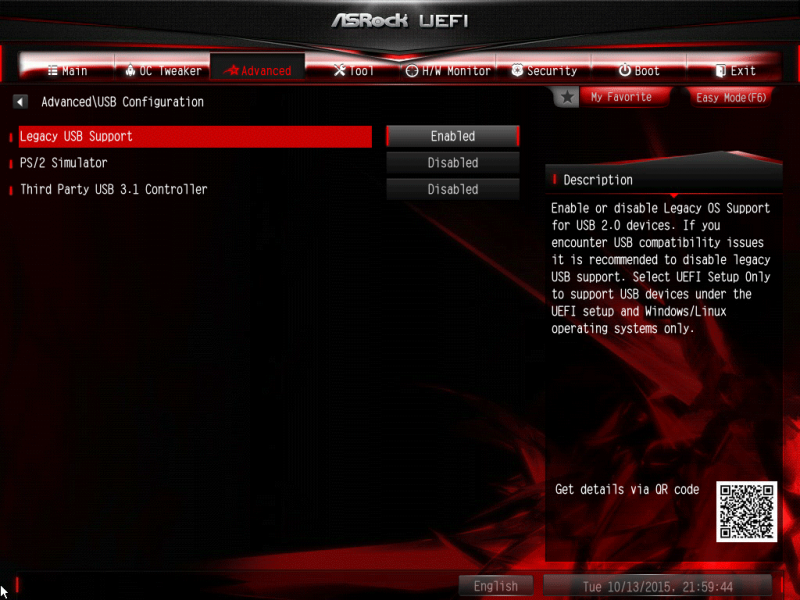

Настройки USB-портов сгруппированы в USB Configuration.

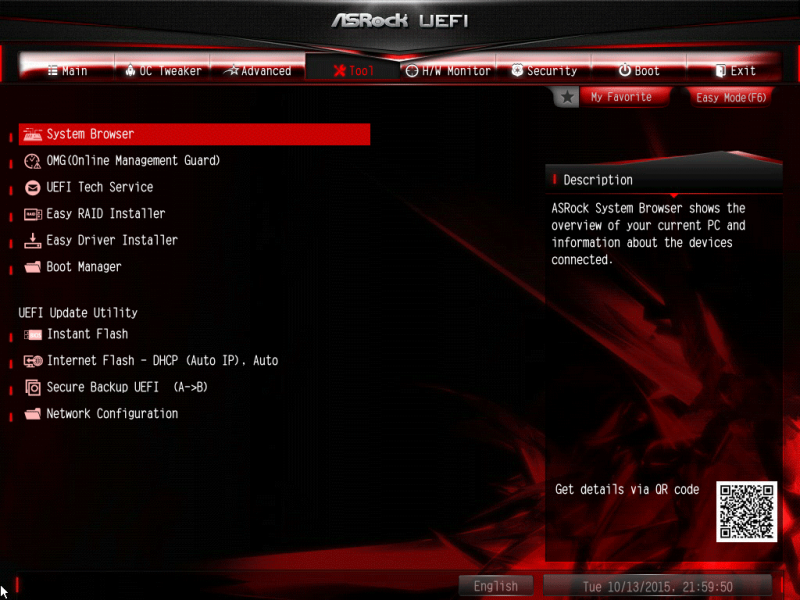

Кроме перечисленного, BIOS платы ASRock Fatal1ty Z170 Gaming K6+ наделён целым комплексом вспомогательных утилит, часть которых уже становятся незаменимыми помощниками в настройке платы или обновлении BIOS.

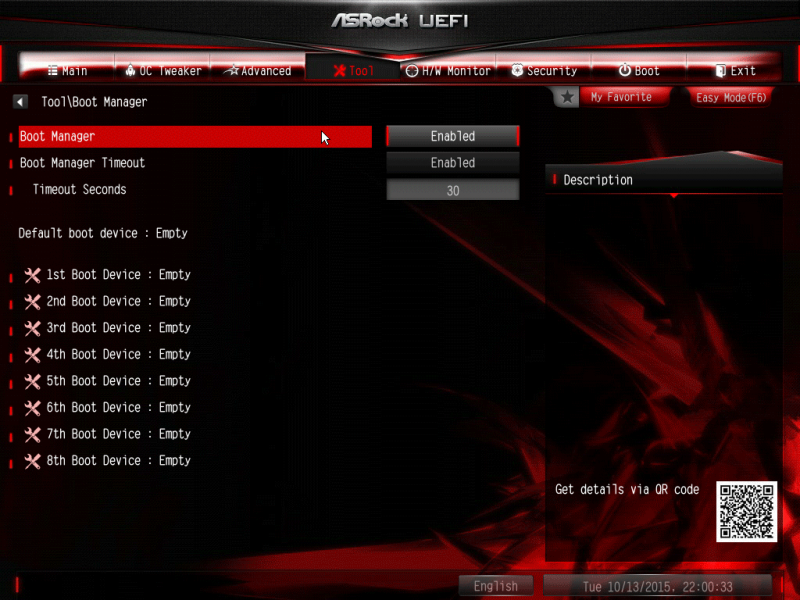

Исчерпывающей функциональностью может похвастать раздел Boot Manager.
То же самое можно сказать и про раздел с мониторингом, где можно отслеживать показания всех датчиков температур, скорости вентиляторов и напряжения. Здесь же можно настроить скоростной режим работы вентиляторов.
 |
 |

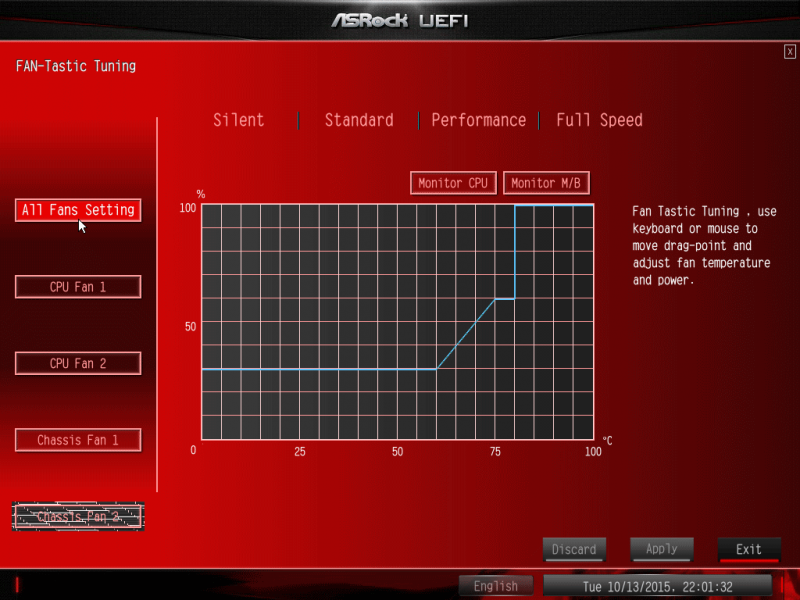

Стоит отметить, что в плане настройки режима работы подключаемых к плате вентиляторов особенно полезна встроенная утилита FAN-Tastic Tuning.
С её помощью можно самостоятельно задать кривую зависимости скорости вентилятора от температуры датчика центрального процессора или датчика материнской платы.

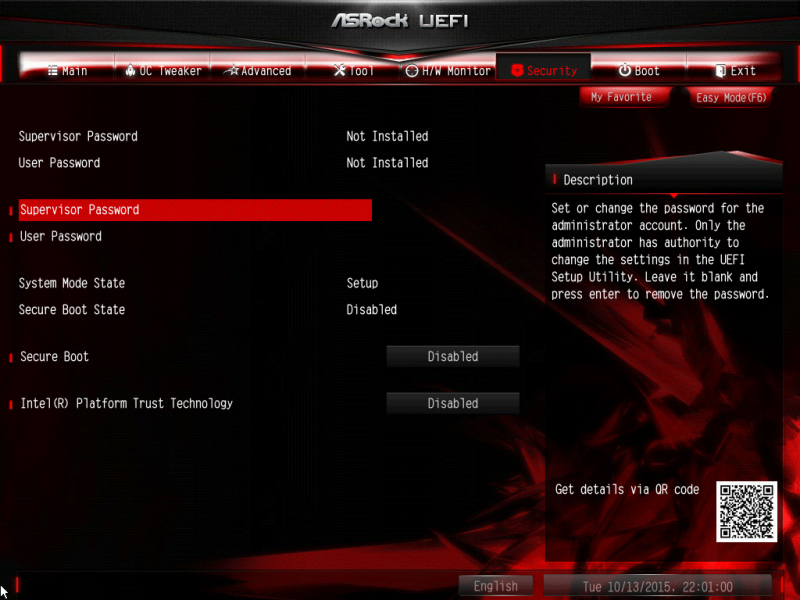

Раздел с настройками безопасности BIOS ничем особенным не выделяется.

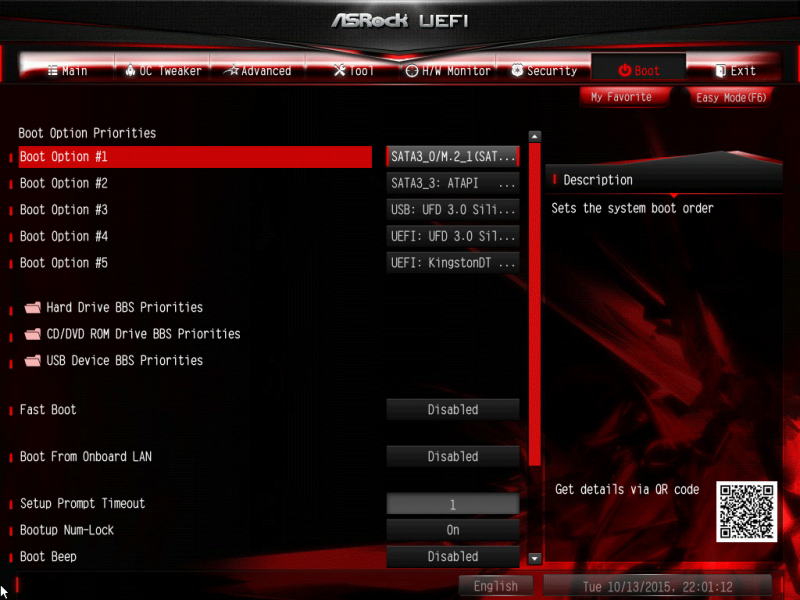

Настройки окна с опциями загрузки системы также ничем не примечательны, но это вовсе не значит, что они бесполезны.

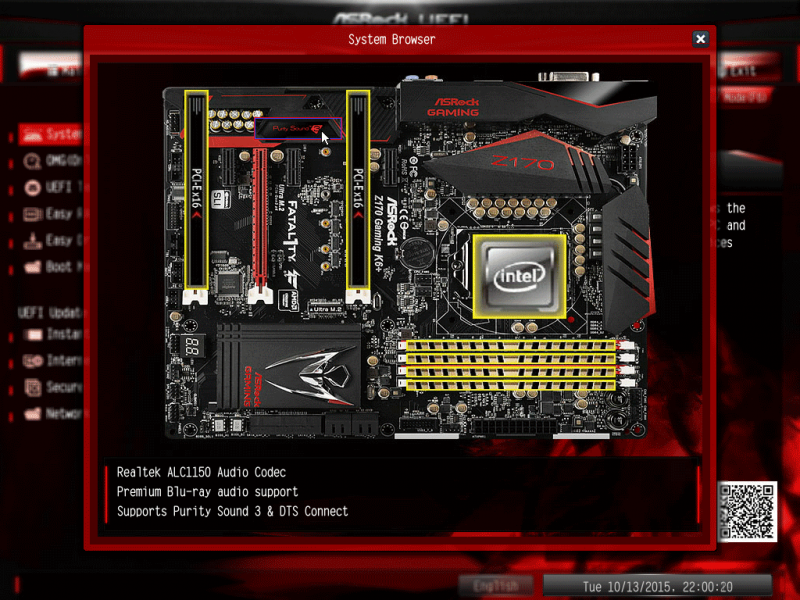

Завершает обзор BIOS материнской платы ASRock Fatal1ty Z170 Gaming K6+ окошко со встроенной утилитой System Browser.
C её помощью можно ознакомиться с компоновкой платы и получить представление о её основных компонентах и контроллерах. Правда, хотелось бы более подробного описания каждого из них, но будем надеяться, что в будущем программисты компании реализуют и такую возможность.
Что касается стабильности работы BIOS, то за время недельного тестирования платы и постоянного изменения настроек разгона мы не столкнулись ни с единой проблемой. Даже при переразгоне или выставлении фантастических параметров оверклокинга ASRock Fatal1ty Z170 Gaming K6+ автоматически восстанавливала прежние стабильные значения и загружалась сразу со входом в BIOS, чтобы пользователь мог поменять ранее заданные параметры разгона. Добавим также, что функциональность фирменного программного обеспечения ASRock F-Stream Tuning Utility мы описывали в предыдущей статье про материнскую плату ASRock, поэтому сегодня повторяться не будем и сразу перейдём к тестам.
Проверка стабильности, оверклокерского потенциала и производительности материнской платы ASRock Fatal1ty Z170 Gaming K6+ была проведена в закрытом корпусе системного блока при комнатной температуре около 20 градусов Цельсия. Для оценки её производительности мы включили в статью недавно протестированную платформу на основе материнской платы ASUS Z170-Pro Gaming. В итоге конфигурации были составлены из следующих компонентов:
В качестве операционной системы использовалась Microsoft Windows 7 Ultimate x64 SP 1 со всеми критическими обновлениями и с установкой драйверов Intel Chipset Drivers 10.1.2.9 WHQL, Intel Management Engine Interface (MEI) 11.0.0.1168 WHQL, GeForce 355.98 WHQL и сетевых драйверов версии 1.1.56.1572. Стабильность системы при разгоне мы проверяли несколькими специализированными утилитами во главе со стресс-тестом LinX 0.6.5 AVX, а мониторинг осуществлялся с помощью HWiNFO64 версии 5.05-2635.

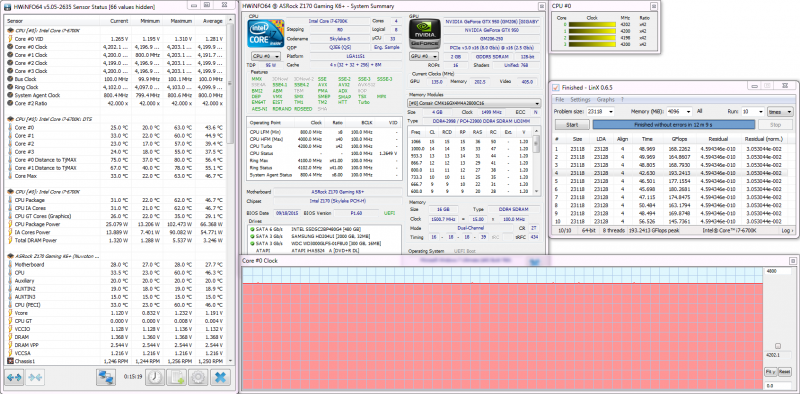

При полностью автоматических настройках ASRock Fatal1ty Z170 Gaming K6+ запустила процессор в штатном режиме, но на BCLK 100,9 МГц, в результате чего итоговая частота процессора в турборежиме составляла 4239 МГц, что на 39 МГц выше номинала. В свою очередь, оперативная память была запущена платой на частоте 2133 МГц (с соответствующей корректировкой к BCLK).
Выбрав XMP-профиль для памяти на частоте 3000 МГц при напряжении 1,35 В и не меняя никаких других настроек, мы провели тесты, включавшие Linpack, в штатном режиме работы платы и процессора.
Два последовательных цикла теста были пройдены без ошибок, а пиковая температура наиболее горячего ядра процессора не превысила отметку 63 градуса Цельсия. Отметим весьма скромные показатели температур, даже несмотря на использование вполне обычного воздушного кулера.
Далее мы приступили к разгону процессора на ASRock Fatal1ty Z170 Gaming K6+ используя только изменение множителя при Load-line Calibration на первом уровне (самом стабильном). Сначала наш экземпляр Intel Core i7-6700K довольно легко взял частоту 4600 МГц при напряжении в BIOS 1,325 В, которое мы затем постепенно снизили до 1,305 В.
Частота 4600 МГц при напряжении 1,325 В
Частота 4600 МГц при напряжении 1,305 В

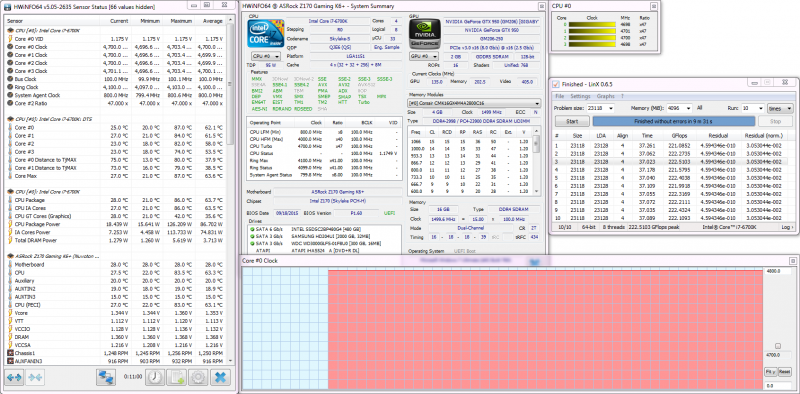

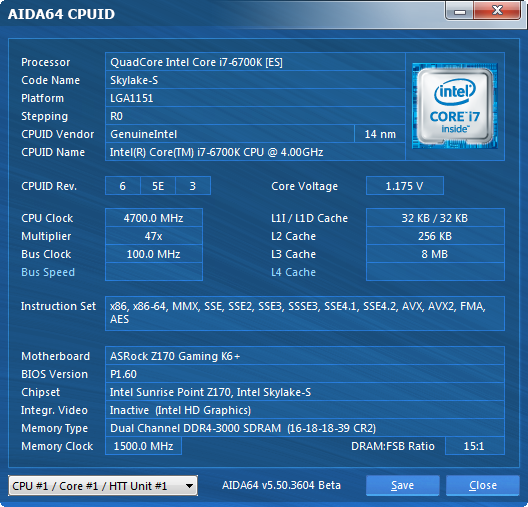

Затем мы увеличили множитель до 47 и соответственно частоту до 4700 МГц при напряжении 1,340 В.

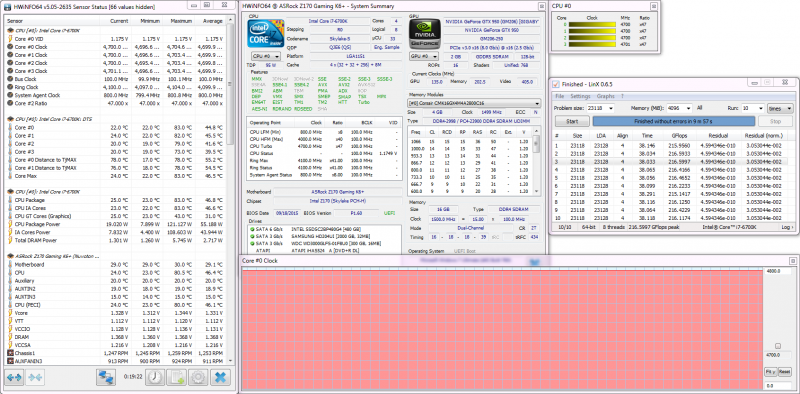

Последующими тестами без потери стабильности нам удалось снизить это напряжение до 1,325 В.
Благодаря уменьшению напряжения на ядре процессора, удалось обеспечить ему вполне комфортный температурный режим работы даже при нагрузке, генерируемой жёстким алгоритмом Linpack.
Как видим, температура наиболее горячего ядра не превысила отметку 83 градуса Цельсия, что для такой частоты и напряжения очень недурно, на наш взгляд. А вот 4800 МГц данному экземпляру процессора не покорились ни при каком раскладе – стабильности под Linpack не удавалось достичь, хотя большинство других тестов проходились без ошибок.

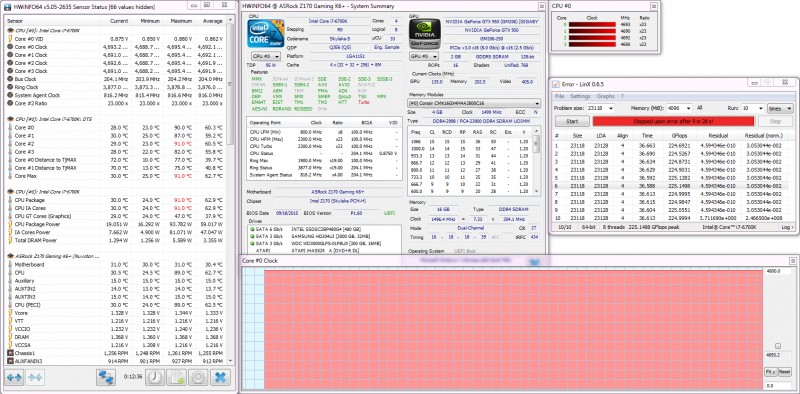

После определения предела разгона процессора на ASRock Fatal1ty Z170 Gaming K6+, мы решили выяснить, как плата способна разгоняться по BCLK. Через несколько часов тестов выяснилось, что данная модель ASRock абсолютно стабильна на частоте 200 МГц во всех тестах, включая Prime 95 и LinX. А вот уже на 204 МГц тест регулярно завершался с ошибкой.
Тем не менее, учитывая практическую бессмысленность разгона Skylake S по BCLK выше 200 МГц, мы в полной мере остались довольны оверклокерскими возможностями ASRock Fatal1ty Z170 Gaming K6+. При этом стоит отметить, что при разгоне по BCLK заметно повышаются температуры процессора, что хорошо видно по снимку теста выше, а конечная производительность практически не возрастает.
Сравнение производительности ASRock Fatal1ty Z170 Gaming K6+ мы проведём с платой ASUS Z170-Pro Gaming, которую протестировали совсем недавно и которая по результатам наших тестов продемонстрировала наивысшую производительность среди остальных плат на чипсете Intel Z170 Express. На обеих платах процессор тестировался только при разгоне на частоте 4700 МГц. Разница между тестовыми платформами заключалась лишь в объёме памяти, который на плате ASRock был вдвое выше, а также единственном тайминге DDR4, в самой минимальной степени влияющем на производительность.
| ASRock Fatal1ty Z170 Gaming K6+ Intel Core i7-6700K @4,7 ГГц DDR4 4 × 4 Гбайт 3,000 ГГц 16-18-18-36 CR2 | ASUS Z170-Pro Gaming Intel Core i7-6700K @4,7 ГГц DDR3 2 × 4 Гбайт 3,066 ГГц 16-18-18-39 CR1 |
|---|---|
| AIDA64 Extreme 5 memtest | |
 |
 |
| WinRAR 5.30 beta 5 | |
 |
 |
| 7-zip 15.0 8 beta | |
 |
 |
| Fritz Chess Bench 4.3 | |
 |
 |
| TrueCrypt 7.2 | |
 |
 |
| x265 HD Benchmark 0.1.4 | |
 |
 |
| CINEBENCH R15 x64 | |
 |
 |
По сумме шести тестов очевидно, что ASRock Fatal1ty Z170 Gaming K6+ совершенно не уступает в производительности куда более именитому бренду в лице ASUS Z170-Pro Gaming. Более того, в тесте WinRAR плата ASRock одерживает убедительную победу, опережая ASUS сразу на 23,5 %. Но в целом по всем тестам разницы в производительности между этими платами нет.
Почти всем хороша новая ASRock Fatal1ty Z170 Gaming K6+. Прежде всего это фирменная печатная плата с увеличенной плотностью слоёв текстолита, двенадцатифазной системой питания процессора Digi Power, тактовым генератором Hyper BCLK Engine и долговечными японскими компонентами. Далее это, конечно же, всевозможные современные контроллеры и порты, включая USB 3.1 и Ultra M.2, оптимизированный сетевой контроллер Killer E2400 и звуковой тракт Purity Sound 3 с усилителем для наушников, «аудиофильскими» конденсаторами и защитой от скачков напряжения ASRock Full Spike Protection. Полный набор оверклокерских функций, интуитивно понятный BIOS с максимально возможным числом настроек и резервной микросхемой также, безусловно, являются сильными сторонами платы ASRock. К ним же мы отнесём интересный дизайн платы, исчерпывающую комплектацию и инструкцию на русском языке.
Тогда почему же «почти» всем хороша эта плата? Наверняка вы уже догадались, что у нас остались вопросы к стоимости Fatal1ty Z170 Gaming K6+, которая сегодня, увы, несколько выше, чем у продуктов конкурентов, а хотелось бы видеть в магазинах обратную картину. Будем надеяться, что компания отреагирует на рынок и скорректирует цены на свои очень и очень интересные платы, включая протестированную нами сегодня ASRock Fatal1ty Z170 Gaming K6+.
