Обзор MSI MAG B660M MORTAR WIFI DDR4: всем бы по такой плате

Технические характеристики и комплектация. Особенности матплаты

Если рассматривать платформу LGA1700, то платы на базе набора логики B660 выглядят как наиболее сбалансированные устройства в своем классе. Подробно про это мы рассказывали в статье «Лучшая массовая игровая платформа — 2022: Core i5-12400F + DDR4 + B660». Да, младший чипсет в сравнении с тем же Z690 имеет ряд ограничений, таких как невозможность разгона центрального процессора. Но они не мешают пользователю собрать игровой ПК или рабочую станцию практически любого уровня. Производительность от этого почти не страдает, а функциональность — это параметр, который необходимо рассматривать в индивидуальном порядке. Поэтому нас совершенно не удивляет тот факт, что плат на чипсете B660 выпущено уже очень много, а со временем их станет только больше.

Модель MSI MAG B660M MORTAR WIFI DDR4 — пример качественной материнской платы на базе младшего набора логики Intel. Она способна на многое — и в этом обзоре мы как раз и расскажем, что же в ней такого удачного.

MSI MAG B660M MORTAR WIFI DDR4

⇡#Технические характеристики и комплектация

На момент написания статьи на сайте MSI значилось девять B660-плат, которые сам производитель считает игровыми. Что интересно, версий MAG B660M MORTAR насчитывается сразу четыре: одна — с поддержкой DDR5-памяти, вторая — с DDR4, третья — с DDR4 и DDR5, а также с беспроводным модулем. Ну и наконец, наша, с беспроводным модулем и DDR4. При этом модели со встроенным Wi-Fi и Bluetooth выполнены в черно-серебристой раскраске, а остальные «Мортиры» — полностью черные. В таблице ниже приведены характеристики протестированной MSI MAG B660M MORTAR WIFI DDR4.

В комплекте с устройством обнаружилось много полезной и не очень макулатуры, компакт-диск с различным ПО и драйверами, два SATA-провода, антенны Wi-Fi/Bluetooth, а также крепеж для SSD. Из интересного и редко встречающегося — в коробке нашлась пара небольших отверток.

⇡#Дизайн и особенности материнской платы

Материнская плата MSI MAG B660M MORTAR WIFI DDR4 имеет форм-фактор mATX. В рамках стандарта мы имеем дело с полноценным устройством в том смысле, что здесь использована PCB длиной 244 мм.

Материнские платы — это такой тип устройств, о котором многое можно понять по фото. На них MSI MAG B660M MORTAR WIFI DDR4 смотрится внушительно.

MSI MAG B660M MORTAR WIFI DDR4

Если вы захотите использовать в сборке крупный суперкулер, такой как Noctua NH-D15, то будьте готовы к тому, что он перекроет все слоты DIMM, а также ближний к процессорному гнезду разъем M.2.

Четыре слота DIMM — это здорово. Напомню, что чипы Alder Lake поддерживают до 128 Гбайт ОЗУ стандарта DDR4. Максимальная эффективная частота модулей составляет 4800 МГц — так указано в характеристиках «Мортиры». Правда, работа оперативной памяти сопровождается рядом нюансов, о которых будет рассказано позже.

MSI MAG B660M MORTAR WIFI DDR4 получила три слота расширения:

• PCI Express x16 работает в режиме PCIe 4.0 и является основным и единственным PEG-портом, подключенным напрямую к центральному процессору. Разъем дополнительно усилен металлом.
• PCI Express x4 работает в режиме PCIe 3.0, но выполнен в корпусе PCI-E x16.
• PCI Express x1 работает в режиме PCIe 3.0.

Таким образом, если говорить об игровой сборке, то мы можем установить сюда одну видеокарту любого класса. Стоит, правда, учитывать, что мощный ускоритель графики с трехсекционным кулером перекроет слоты PCI Express x1 и M.2.

Портов M.2 в устройстве два, и расположение обоих меня полностью устраивает. Особенно приятно, что оба посадочных места под SSD оснащены алюминиевыми радиаторами. MSI MAG B660M MORTAR WIFI DDR4 поддерживает SSD форм-факторов 2242, 2260 и 2280 — в обоих случаях речь идет о четырех линиях PCI Express 4.0. Второй (нижний) M.2 может работать в режиме SATA, но тогда будет отключен порт SATA8.

При этом на плате имеется всего шесть разъемов SATA 6 Гбит/с — просто нумерация колодок начинается с цифры 3.

Герой обзора получил четыре коннектора для подключения вентиляторов. Все — 4-контактные, но материнские платы уже давно умеют регулировать частоту вращения «карлсонов» как с ШИМ, так и без нее, то есть и с 3-контактными коннекторами. Разъем, втиснувшийся между процессорным гнездом и верхним M.2, расположен неудачно. Однако на примере ASUS TUF GAMING B660M-PLUS WIFI D4 видно, что пусть он лучше будет там, чем где-то на «окраине» печатной платы. Потому что в классической сборке с Tower-корпусом к нему в 99 % случаев будет подключен вентилятор, закрепленный на задней стенке.

Расположение остальных разъемов меня вполне устраивает. Единственная проблема — коннекторов может и не хватить. Захотел я, к примеру, использовать в системе необслуживаемое жидкостное охлаждение с двухсекционным радиатором. При таком варианте на один коннектор «вешается» провод от помпы, а на разъем CPU_FAN — вентиляторы «водянки», коих здесь два. Тогда перед покупкой надо убедиться, что соответствующий разветвитель идет в комплекте с СЖО. Или же его нужно докупить отдельно.

Аналогично и с корпусом. Вот купите вы Midi-Tower с тремя вентиляторами на "морде" — и если в корпусе не предусмотрено какого-либо хаба, то все три крыльчатки придется подключать к единственному свободному разъему, распаянному в нижней части печатной платы. В общем, сюда бы добавить еще парочку коннекторов — и никто бы не пострадал: ни пользователи, ни стоимость материнской платы.

В целом же разводка компонентов на MSI MAG B660M MORTAR WIFI DDR4 выполнена удачно, а потери в разъемах при использовании габаритных дискретных устройств неминуемы.

Из-за 4-штырьковых разъемов выглядывает линейка светодиодов EZ Debug. Загорающиеся огонечки наглядно показывают, на каком этапе находится инициализация оборудования во время запуска системы.

Современные материнские платы оснащаются все большим числом коннекторов для подключения всевозможных устройств с подсветкой. Вот и MSI MAG B660M MORTAR WIFI DDR4 получила сразу три: один 4-контактный разъем (для стандартных 12-вольтовых лент) и два 3-контактных (адресуемая подсветка).

Как видите, корпусная заглушка для I/O-панели MSI MAG B660M MORTAR WIFI DDR4 не требуется. Полный список внутренних и внешних разъемов приведен в таблице в начале статьи, но лично я хочу выделить:

• наличие сразу трех USB 3.2 Gen2 A-типа (10 Гбит/с) и одного USB 3.2 Gen2 C-типа (20 Гбит/с) на I/O-панели;
• присутствие выходов DisplayPort 1.4 и HDMI 2.1;
• внутренний разъем USB 3.2 Gen1 C-типа (10 Гбит/с);
• отсутствие USB 3.2 Gen1 на панели ввода/вывода.

И вот еще что радует: в MSI MAG B660M MORTAR WIFI DDR4 используется звуковой чип Realtek ALC1200. Тестируя очередную не очень-то доступную плату для платформы LGA1700, я реально опасался увидеть здесь какой-нибудь Realtek ALC897, обладающий заметно более низким качеством звучания.

За проводное соединение отвечает контроллер Realtek RTL8125BG с пропускной способностью 2,5 Гбит/с. Беспроводной связью со всемирной паутиной занимается процессор Intel Wi-Fi 6 AX201 (пропускная способность — до 2,4 Гбит/с, поддержка Bluetooth 5.2).

Питание центрального процессора осуществляется при помощи двух 8-контактных разъемов EPS. Я уже неоднократно говорил, что для стабильной работы даже 16-ядерного Core i9-12900K вполне достаточно одного кабеля блока питания — особенно если мы имеем дело с материнской платой, не поддерживающей разгон ЦП.

Подсистема питания MSI MAG B660M MORTAR WIFI DDR4 работает по схеме 12+1+1 (VCore + VCCAUX + VСCGT). Каждая фаза, ответственная за работу ядер процессора и встроенной графики, содержит по силовому каскаду ISL99360 от Renesas (нагрузка — 60 А). Канал VCCAUX функционирует при помощи полевого транзистора MP87992 от Monolithic Power Systems (70 А). Управляет фазами 20-канальный ШИМ-контроллер RAA229132 от Renesas.

Выходит, схема питания «Мортиры» работает напрямую, без удвоителей и параллельных потоков. Что ж, и без каких-либо тестов понятно, что с такой подсистемой питания MSI MAG B660M MORTAR WIFI DDR4 обеспечит стабильную работу всех существующих процессоров Alder Lake.

Обращает на себя внимание и охлаждение платы. Один из радиаторов оказался гигантским — его металлическая часть одновременно служит декоративным кожухом, накрывающим коннекторы I/O-панели.

Прижим радиаторов к транзисторам и дросселям достаточно сильный, ведь металлические бруски крепятся к печатной плате при помощи винтов. Между транзисторами и алюминиевой подошвой расположены довольно толстые термопрокладки.

Стенд и методика. BIOS. Тестирование. Выводы

⇡#Стенд и методика тестирования

Для тестирования MSI MAG B660M MORTAR WIFI DDR4 мы собрали довольно мощный игровой ПК. Перечень всех используемых в сборке комплектующих приведен в таблице ниже.

Процессор и подсистема питания материнских плат нагружались программой Prime95 30.8 (подтест Small FFTs). Практика показывает, что среди профессионального ПО существуют рабочие приложения, способные нагружать чипы Core до потребления свыше 200 Вт. Стабильная работа компьютера в таких программах является гарантией того, что система впоследствии не будет перегреваться или троттлить.

В стендах использовалась необслуживаемая СЖО NZXT. Поскольку это СЖО, а не воздушный кулер, это означает, что конвертеры питания материнских плат во время тестирования никак дополнительно не охлаждались.

Стоит помнить и о том, что в реальной жизни любая из протестированных плат будет установлена в компьютерном корпусе, и в зависимости от окружающих условий представленные результаты могут как улучшиться, так и ухудшиться. Использование СЖО в стенде является попыткой определить критерии стабильной работы платы в любой ситуации.

Для получения более наглядной картины стенд с платой был протестирован в следующих играх в разрешении Full HD:

• The Witcher III: Wild Hunt. DirectX 11. Новиград и окрестности. Максимальное качество.
• GTA V. DirectX 11. Встроенный бенчмарк. Максимальное качество, FXAA + 2x MSAA, дополнительные настройки качества — вкл., 16х AF, масштаб разрешения изображения — выкл. В 4К — без AA.
• PlayerUnknown's Battlegrounds. DirectX 11. Режим тренировки. Режим «Ультра».
• Marvel's Guardians of the Galaxy. DirectX 12. Встроенный бенчмарк. Режим качества «Ультра», DXR — выкл.
• HITMAN 3. DirectX 12. Чунцин. Режим «Ультра», 16x AF, Super Sampling 1.00, Simulation Quality — Best.
• Cyberpunk 2077. DirectX 12. Поездка в городе. Режим качества «Впечатляющее», DXR — выкл., DLSS — выкл.
• Total War Saga: TROY. DirectX 11. Встроенный бенчмарк. Режим «Макс.»
• Horizon Zero Dawn. DirectX 12. Встроенный бенчмарк. «Наивысшее качество», TAA.
• Watch Dogs: Legion. DirectX 12. Встроенный бенчмарк. Режим «Ультра», DXR — выкл., DLSS — выкл.
• Far Cry 6. DirectX 12. Встроенный бенчмарк. Режим качества «Ультра», TAA, HD-текстуры, DXR — выкл.

Производительность в играх определялась с помощью хорошо известной программы CapFrameX. Она позволяет получить время рендеринга каждого кадра. Использование 99-го процентиля вместо показателей минимального количества кадров в секунду обусловлено стремлением очистить результаты от случайных колебаний производительности, которые были спровоцированы причинами, не связанными напрямую с работой основных компонентов платформы.

⇡#BIOS

MSI MAG B660M MORTAR WIFI DDR4 использует UEFI AMI BIOS с фирменной и вполне узнаваемой оболочкой Click BIOS 5. На момент написания статьи актуальной версией считалась прошивка под номером 1.24 — в открытом доступе она появилась в конце января. И это — третья по счету версия микрокода для платы, только-только поступившей в продажу. В описании к новым BIOS значится ряд исправлений, связанных со стабильностью MSI MAG B660M MORTAR WIFI DDR4 и поддержкой оперативной памяти DDR4.

Подробно о том, как устроено меню BIOS современных материнских плат, вы можете узнать из обзора MSI MAG Z690 Tomahawk WiFi DDR4. Так называемый режим Advanced Mode, в который можно попасть из главного меню по нажатии клавиши F7, никакими новыми вкладками не обладает. Так, пользователю доступны все те же шесть основных разделов: Settings, OC, M-Flash, OC Profiles, Hardware Monitor и Board Explorer. В этом плане BIOS LGA1700-плат MSI мало отличается от прошивок для платформы LGA1200.

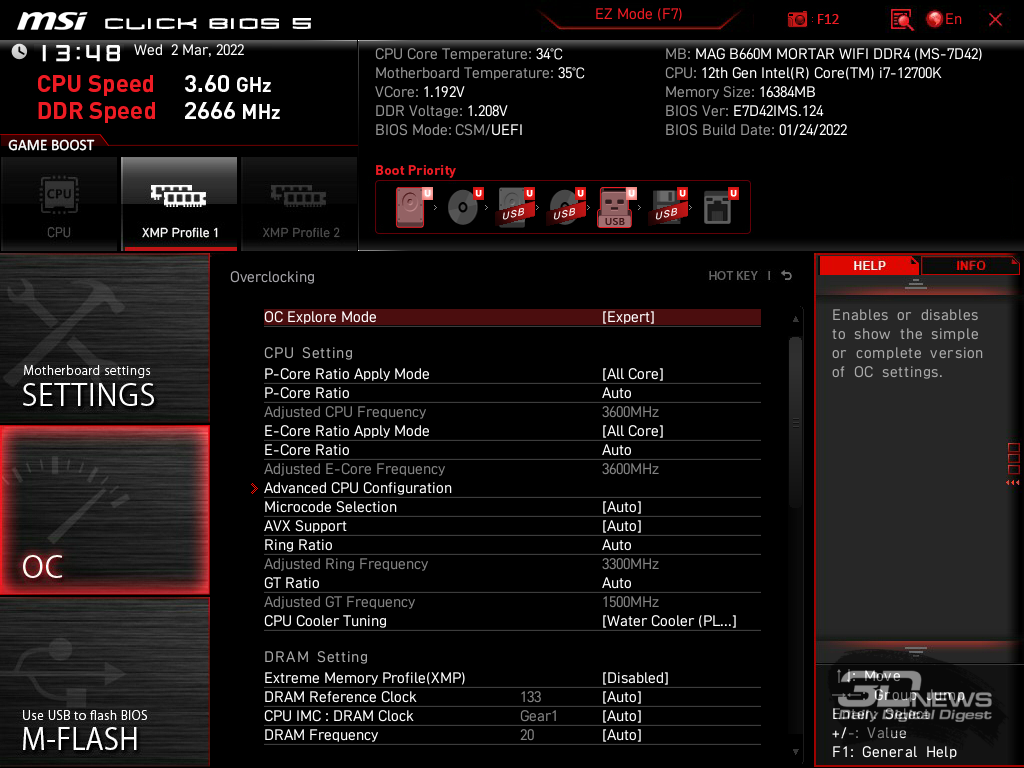

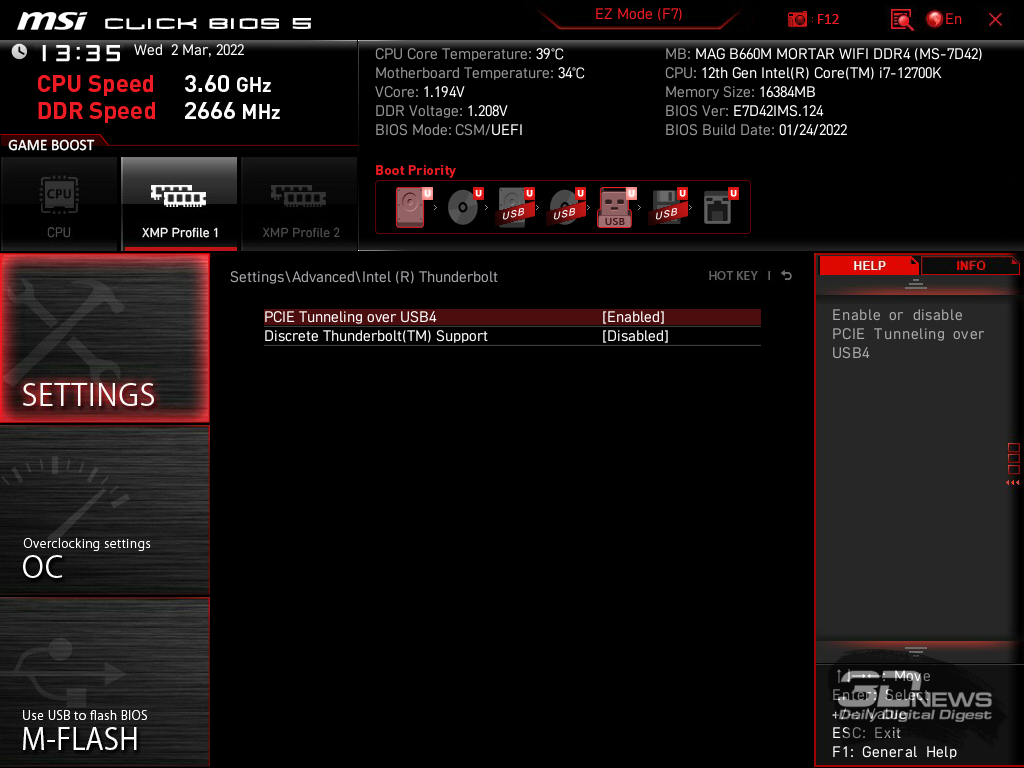

Ниже в галерее приведены скриншоты всех меню и функций прошивки MSI MAG B660M MORTAR WIFI DDR4.

msi_bios (1).png

Смотреть все изображения (46)

msi_bios (2).png

msi_bios (3).png

msi_bios (4).png

msi_bios (5).png

msi_bios (6).png

msi_bios (7).png

msi_bios (8).png

msi_bios (9).png

msi_bios (10).png

msi_bios (11).png

msi_bios (12).png

msi_bios (13).png

msi_bios (14).png

msi_bios (15).png

msi_bios (16).png

msi_bios (17).png

msi_bios (18).png

msi_bios (19).png

msi_bios (20).png

msi_bios (21).png

msi_bios (22).png

msi_bios (23).png

msi_bios (24).png

msi_bios (25).png

msi_bios (26).png

msi_bios (27).png

msi_bios (28).png

msi_bios (29).png

msi_bios (30).png

msi_bios (31).png

msi_bios (32).png

msi_bios (33).png

msi_bios (34).png

msi_bios (35).png

msi_bios (36).png

msi_bios (37).png

msi_bios (38).png

msi_bios (39).png

msi_bios (40).png

msi_bios (41).png

msi_bios (42).png

msi_bios (43).png

msi_bios (44).png

msi_bios (45).png

msi_bios (46).png

Смотреть все
изображения (46)

Плата предоставляет довольно много настроек ЦП и памяти. И все же если сравнивать возможности BIOS героя обзора и, скажем, PRO Z690-A DDR4, то исчезла часть напряжений, связанных с PLL SFR. А еще самый главный параметр — VCore — можно менять только в режиме Offset и в очень узких рамках — от -0,05 до +0,05 В. Так что вдоволь «поиграться» с энергопотреблением центрального процессора скорее нельзя, чем можно.

Из приятного отмечу наличие у MSI MAG B660M MORTAR WIFI DDR4 температурного датчика в районе VRM. Остальные особенности BIOS платы отмечены в таблице ниже.

⇡#Тестирование

Тестирование MSI MAG B660M MORTAR WIFI DDR4 проводилось при помощи 12-ядерного Core i7-12700K. В моем распоряжении есть Core i9-12900K, но я уверен, что в свете последних событий хоть какой-нибудь Alder Lake за адекватную сумму можно счесть за счастье. Так что, как ни посмотри, Core i7-12700K более чем достаточно для стресс-тестирования MSI MAG B660M MORTAR WIFI DDR4.

Prime95

CINEBENCH R23

Игры

Как видите, плата обеспечивает стабильную работу Core i7-12700K в любых условиях — даже в Prime95, в котором энергопотребление центрального процессора превышает 220 Вт. В таких условия конвертер питания MSI MAG B660M MORTAR WIFI DDR4 греется до 70 градусов Цельсия — и это невысокий показатель, ведь мы имеем дело с довольно прожорливым «камнем». В играх и прочих ресурсоемких приложениях VRM платы греется несильно.

Очевидно, что «Мортира» справится и с Core i9.

Как уже было сказано, MSI MAG B660M MORTAR WIFI DDR4 позволяет менять напряжение VCore в небольшом диапазоне. Попытки снизить напряжение хотя бы на 0,01 В приводили к нестабильной работе системы в Prime95. Это же касается и включения некоторых режимов Load-Line Calibration. Так что настройка Core i7-12700K в нашем случае оказалась бесполезной. Стоит оговориться, что многое здесь зависит и от центрального процессора — двух одинаковых чипов, как известно, не существует.

Платы на базе чипсета B660 не поддерживают разгон центрального процессора — даже если в сборке используются чипы с разблокированным множителем, такие как Core i7-12700K. А вот разгон памяти есть. Для MSI MAG B660M MORTAR WIFI DDR4, кстати, заявлена поддержка DDR4-4800 в режиме 1DPC 1R (один модуль на один канал, одноранговая память). В режимах 1DPC 2R и 2DPC 1R заявлена частота 4000 МГц, в 2DPC 2R (два модуля на канал, двухранговая память) — 3600 МГц.

Комплект памяти Corsair Vengeance RGB PRO CMW32GX4M4K4400C18 — настоящий камень преткновения для многих платформ и материнских плат. Этот набор обладает отличным потенциалом по разгону и настройке, но в ряде случаев приходится хорошенько поломать голову над тем, как же его запустить хотя бы в режиме DDR4-4000. Так, в сравнительном тестировании Z690-плат ни одна материнка не запустила этот комплект в режиме DDR4-4400 при использовании всех четырех модулей. MSI MAG B660M MORTAR WIFI DDR4, к сожалению, не стала исключением из правил. Правда, производитель честно указывает, что такая память должна заработать в режиме DDR4-4000. Итого:

• два модуля запустились в режиме DDR4-4400 без каких-либо танцев с бубном;
• четыре модуля заработали только в режиме DDR4-4200;
• режим Gear1 работал вплоть до эффективной частоты 4100 МГц при использовании двух модулей и вплоть до 3600 МГц — при использовании четырех.

В целом считаю, что прошивка MSI MAG B660M MORTAR WIFI DDR4 хорошо оптимизирована.

Ниже представлены результаты тестирования стенда в играх в разрешении Full HD. В первом случае использовался комплект памяти Corsair Vengeance CMK16GX4M2Z3466C16 с включенным XMP-профилем. Во втором случае — Corsair Vengeance RGB PRO CMW32GX4M4K4400C18 в режиме DDR4-4000 с настройкой основных, вторичных и третичных таймингов. По сути, при использовании Core i7-12700K в сборке только разная память и влияет на разницу в быстродействии. Она составляет 3-4 %. Видно, что FPS от стенда к стенду меняется несильно: большая часть преимущества чипов Alder Lake обеспечивает совершенно новая микроархитектура. Следовательно, надо вкладываться в процессор, а не в память.

⇡#Выводы

В связи со сложившейся ситуацией очень тяжело оценивать MSI MAG B660M MORTAR WIFI DDR4 в системе координат «цена — качество». К тому же на момент написания статьи этой платы элементарно не было в продаже в Москве. Но когда она вновь появится в компьютерных магазинах по адекватной цене, знайте: это устройство станет достойной основой любой игровой сборки с процессорами Alder Lake.

Выражаем благодарность компании MSI и компьютерному магазину «Регард» за предоставленное для тестирования оборудование.
