Время первых: обзор 6 самых доступных материнских плат на базе чипсета Z690

Тестовая лаборатория продолжает изучение массовой платформы LGA1700 и ее главных компонентов. После обзоров Core i9-12900K, Core i7-12700K и Core i5-12400F стало понятно, что чипы Alder Lake с ядрами Golden Cove удались — при сопоставимой цене решения Intel опережают своих конкурентов в задачах, связанных как с потреблением контента, так и с его созданием. В статье «Компьютер месяца. Спецвыпуск: выбираем лучшую игровую платформу 2021 года (и 2022-го — тоже)» было рассмотрено множество различных конфигураций AMD и Intel — в том числе и с только появившимися процессорами Core 12-го поколения. Наконец, мы раскрыли весьма интересные темы в материалах «DDR5 или DDR4: какую память выбрать для Alder Lake» и «Какая система охлаждения подойдет процессорам Alder Lake».

Знакомство с платформой LGA1700 продолжается. Впереди вас ждут обзоры других моделей процессоров Alder Lake, а сейчас мы рассмотрим несколько материнских плат на базе набора логики Intel Z690. Я специально выбрал наиболее доступные устройства в своем классе, поддерживающие память стандарта DDR4. Во-первых, они заинтересуют большинство желающих собрать новый системный блок на основе LGA1700. Некоторые модели, принявшие участие в сегодняшнем тестировании, уже рекомендуются в сборках «Компьютера месяца» — нашей постоянной рубрики, посвященной актуальным конфигурациям домашних ПК. Во-вторых, оперативная память DDR5 еще нескоро станет массовым продуктом. В данный момент сборки с DDR4 практически не уступают по производительности и при этом выглядят гораздо привлекательнее по цене.

⇡#Технические характеристики участников тестирования

Уверен, к фразе «наиболее доступные устройства в своем классе» обязательно прикопаются некоторые… придирчивые наши читатели. Дело в том, что цены на Z690-платы начинаются с достаточно высокого уровня — самая дешевая плата на момент написания статьи стоила около 17 000 рублей. А стоимость большинства флагманских материнок для платформы LGA1700 и вовсе переваливает за отметку в 20 000 рублей.

Это сравнительное тестирование вышло при поддержке компьютерного магазина «Регард». На момент написания статьи в продаже я нашел 46 моделей, использующих набор логики Z690. Многие устройства очень похожи, ведь платформа и процессоры Alder Lake поддерживают оперативную память DDR4 и DDR5. Плюс вендоры не стесняются делить версии одинаковых материнок на модели с беспроводным модулем связи и без него. В итоге в сегменте плат «до 21 000 рублей» было выбрано 6 устройств от ASRock, ASUS, GIGABYTE и MSI. Их технические характеристики приведены в таблице ниже.

Все возможности набора логики Z690 подробно описаны в статье «Обзор процессора Core i9-12900K: переворот в сознании». На сегодняшний день это флагманский чипсет для платформы LGA1700. И как всегда, это единственный набор логики, не имеющий ограничения по разгону старших K-процессоров.

⇡#ASRock Z690 Phantom Gaming 4

Ребята из ASRock — не такие, как все. Если другие производители материнских плат добавляют обозначения D4 или DDR4 в названии своих устройств (чтобы было понятно, какой тип памяти они поддерживают), то здесь модель для памяти DDR4 никак не обозначена дополнительно. Так, в продаже есть Z690 Phantom Gaming 4 с поддержкой DDR4 и есть Z690 Phantom Gaming 4/D5 с поддержкой DDR5 — последняя отчего-то стоит в среднем на 2 000 рублей больше.

ASRock Z690 Phantom Gaming 4


Смотреть все изображения (5)





Смотреть все
изображения (5)

Чтобы не растягивать и без того большой материал, позвольте опустить описание многих очевидных особенностей материнских плат. Все важные характеристики того или иного устройства либо отображены в таблице, либо видны на фотографиях. Давайте подойдем к обзору главных действующих лиц более практично, что ли.

Представим, что на базе той или иной платы мы собираем определенную игровую систему. Пусть в первой используется суперкулер Noctua NH-D15, а во второй — необслуживаемая СЖО с двухсекционным радиатором. В сборках установлена видеокарта с трехслотовой системой охлаждения, и все это дело мы поместили в Midi-Tower-корпус с тремя вентиляторами: два установлены на передней панели, еще один — на задней.

В таких условиях ASRock Z690 Phantom Gaming 4 смотрится весьма убедительно. Плата получила шесть 4-контактных разъемов для подключения вентиляторов. Современные платы уже давно умеют регулировать обороты «карлсонов» как с ШИМ, так и без нее — это касается всех участников тестирования без исключения. Расположение коннекторов в целом оказалось удачным. Охлаждение ЦП мы «цепляем» к верхним разъемам (два — для вентиляторов, один — для помпы СЖО), а корпусные крыльчатки к остальным свободным коннекторам.

При установке суперкулера Noctua будут перекрыты все слоты расширения DIMM, а также самый ближний к процессорному гнезду разъем M.2. Так что память в случае использования массивной СО надо подбирать с умом. Или же брать в сборку «водянку».

Главный слот расширения — PEG-порт PCI Express x16 5.0 — дополнительно армирован. Вдруг вам захочется в сборке с ASRock Z690 Phantom Gaming 4 использовать видеокарту массой килограмма в три? Адаптер в любом случае перекрывает второй слот M.2. Следовательно, сюда не надо ставить SSD с высоким радиатором, да и вообще не надо — есть вероятность, что накопитель в таких условиях будет сильно нагреваться. Завершая тему M.2-портов, отмечу, что на плате есть разъем с ключом «Е» — в него можно установить модуль беспроводной связи форм-фактора 2230.

Обратите внимание, что все три слота PCI Express x1 не имеют защелки на корпусе. Это значит, что в эти порты можно установить дискретные устройства с большим числом линий PCI Express.

ASRock Z690 Phantom Gaming 4 — единственная плата в тесте, получившая гигабитный сетевой контроллер. Остальные устройства оснащены процессорами, обеспечивающими пропускную способность в 2,5 Гбит/с по Ethernet-соединению.

А вот за звук в «Фантоме» отвечает контроллер Realtek ALC897. Знаете, если честно, немного… неловко видеть этот чип в платах стоимостью под 20 000 рублей. И ведь это касается всех без исключения участников тестирования. Ребятам из ASUS и GIGABYTE, видимо, тоже стыдно — раз они не указывают конкретное название аудиочипа в характеристиках на сайте. На этом фоне позвольте далее даже не заикаться про то, что у материнок есть изоляция аналоговой и цифровой зон, раздельная разводка аудиоканалов и какие-то там специальные премиальные конденсаторы.

Среди приятных мелочей отмечу наличие на плате индикации загрузки системы — весьма полезной штукенции, если вдруг материнка оказалась несовместима с тем или иным комплектом оперативной памяти, например. Или барахлит какая-нибудь железка, не позволяя перейти к загрузке ОС.

На I/O-панели есть клавиша BIOS Flashback — с ее помощью можно обновить прошивку платы даже без установленного процессора. Необходимо только подключить питание к устройству и вставить в специальный USB-порт флешку, на которой предварительно записан файл с правильным микрокодом. Справедливости ради отмечу, что пока наличие BIOS Flashback — бесполезная штука, ведь ASRock Z690 Phantom Gaming 4 в начале 2022 года и так поддерживает все вышедшие в продажу чипы Alder Lake. А вот со временем эта функция может очень пригодиться — при сборке системы с чипами Intel следующих поколений (если они будут совместимы с платами Z690, конечно же).

Напомню, что я не имею права разбирать материнские платы, поэтому данные о составе конвертера питания того или иного устройства приходится добывать из открытых источников: других обзоров и прочих заметок энтузиастов на тематических форумах.

По словам производителя, ASRock Z690 Phantom Gaming 4 получила 9-фазный конвертер питания с силовыми сборками, выдерживающими нагрузку в 50 А каждая. По нашим данным, VRM платы действительно насчитывает девять мосфетов Vishay Siliconix SIC654, восемь из которых отвечают за стабилизацию VCore. Еще один канал конвертера питания отвечает за работу VCCGT. И есть компоненты для регулирования напряжения VCCAUX.

На всякий случай уточню: модель Z690M Phantom Gaming 4 получила еще более скромную подсистему питания центрального процессора — для работы ядер Alder Lake там отведено всего шесть фаз с точно такими же Dr MOS от Vishay Siliconix. Чуть забегая вперед, скажу: это значит, что вместе с Z690M Phantom Gaming 4 лучше не использовать Core i5-12600K и старшие модели.

Возвращаясь к ASRock Z690 Phantom Gaming 4, отмечу, что элементы VRM матплаты охлаждаются двумя небольшими алюминиевыми радиаторами. К печатной плате они прикреплены с помощью пластиковых клипс. В итоге прижим подошвы радиаторов оказывается откровенно посредственным. При установке матплаты в корпус не держитесь рукой за один лишь радиатор!

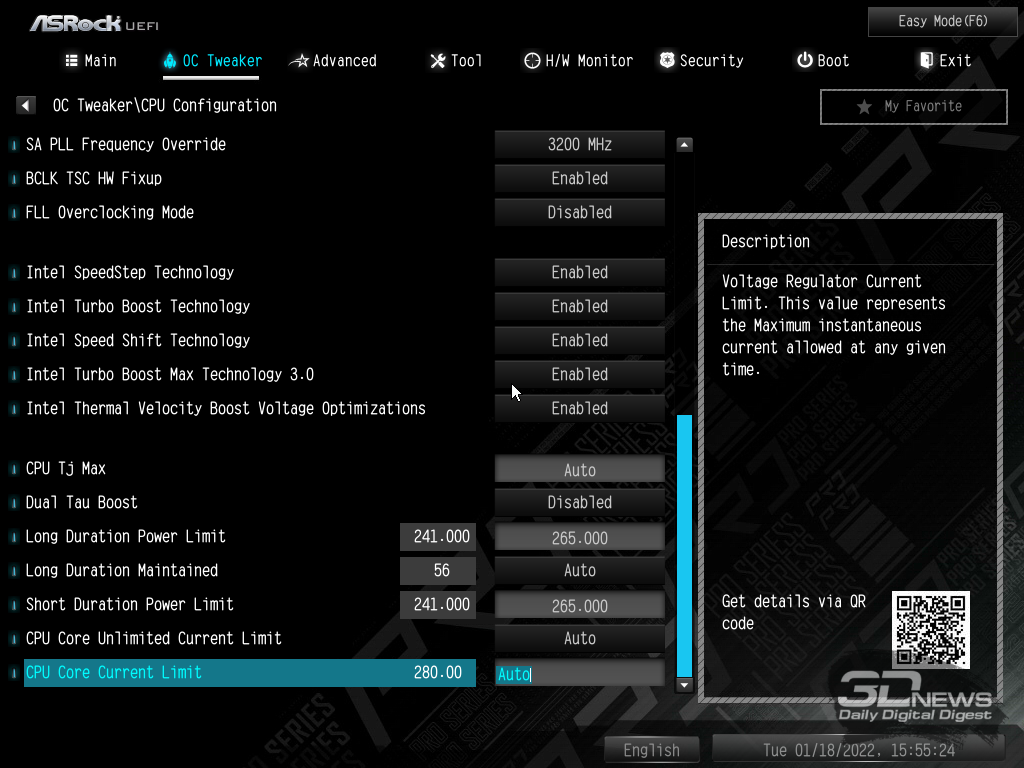

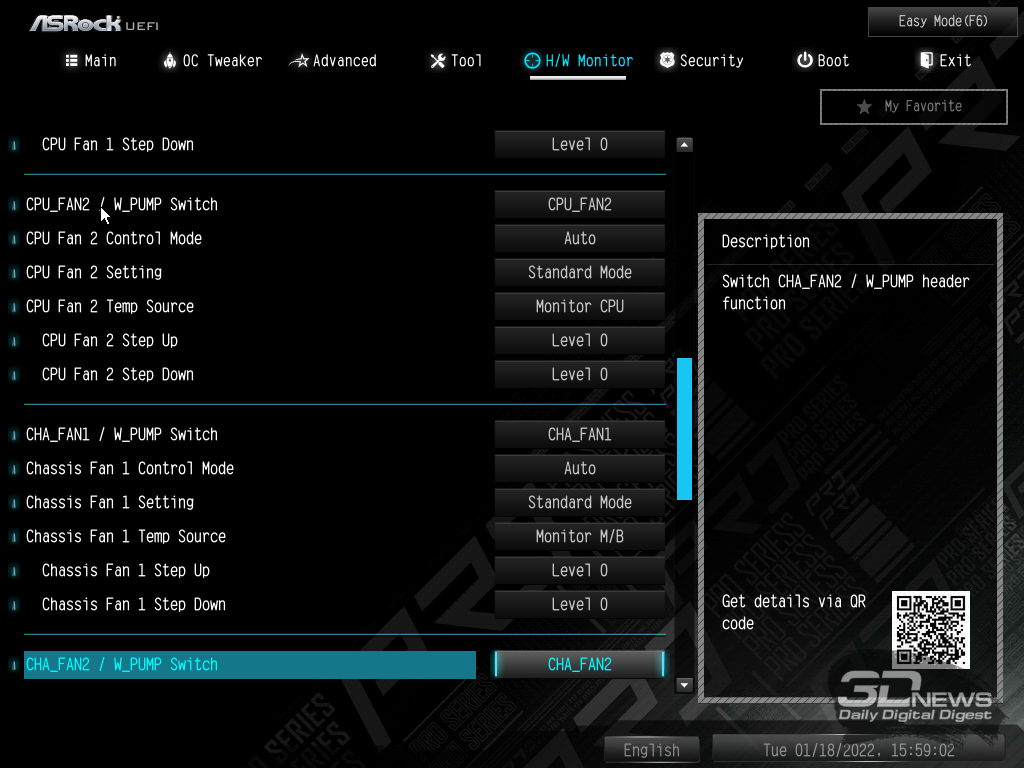

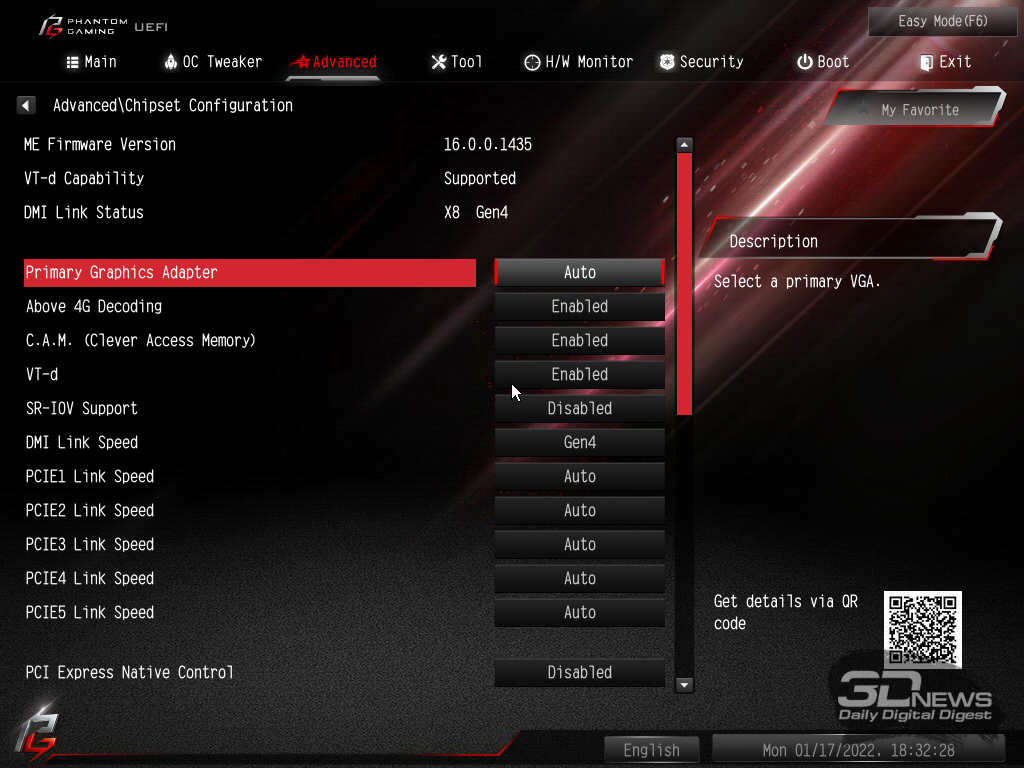

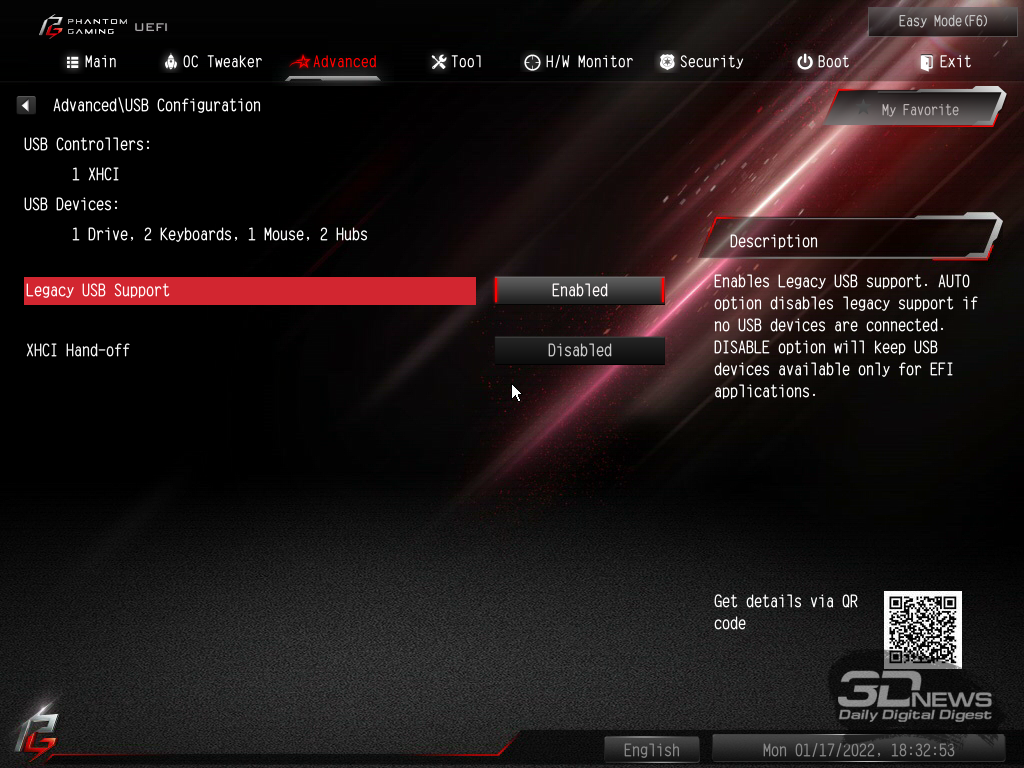

Среди всех материнских плат модели ASRock получили BIOS с самым куцым набором функций и параметров для регулировки напряжений. Согласен, 99 % пользователей зайдут в меню устройства только ради выбора XMP-профиля оперативной памяти, и последующее нажатие на клавишу Del произойдет только в случае какого-нибудь форс-мажора. Однако в BIOS «Фантома» нет даже возможности настроить напряжение системного агента. А она пригодится, если под руку попадется память, которая не захочет загружать XMP-профиль. Или же вдруг вам приспичит точечно настроить центральный процессор, а здесь уровней LLC раз-два и обчелся. Наконец, помимо температуры центрального процессора, мы можем следить только за динамикой нагрева чипсета.
