Время первых: обзор 6 самых доступных материнских плат на базе чипсета Z690

⇡#ASUS PRIME Z690-P D4

Средняя стоимость ASUS PRIME Z690-P D4 в Москве оказывается выше 20 000 рублей, хотя есть магазины, где эту плату можно заказать за 18 500 рублей. Еще больше стоят версии PRIME Z690-P D4-CSM, PRIME Z690-P WIFI D4, PRIME Z690-P и PRIME Z690-P WIFI — другими словами, в продаже можно найти пять версий одного и того же устройства. Самой же дешевой Z690-платой ASUS на момент написания статьи была модель PRIME Z690M-PLUS D4, но раздобыть ее для теста не получилось.

ASUS PRIME Z690-P D4


Смотреть все изображения (5)





Смотреть все
изображения (5)

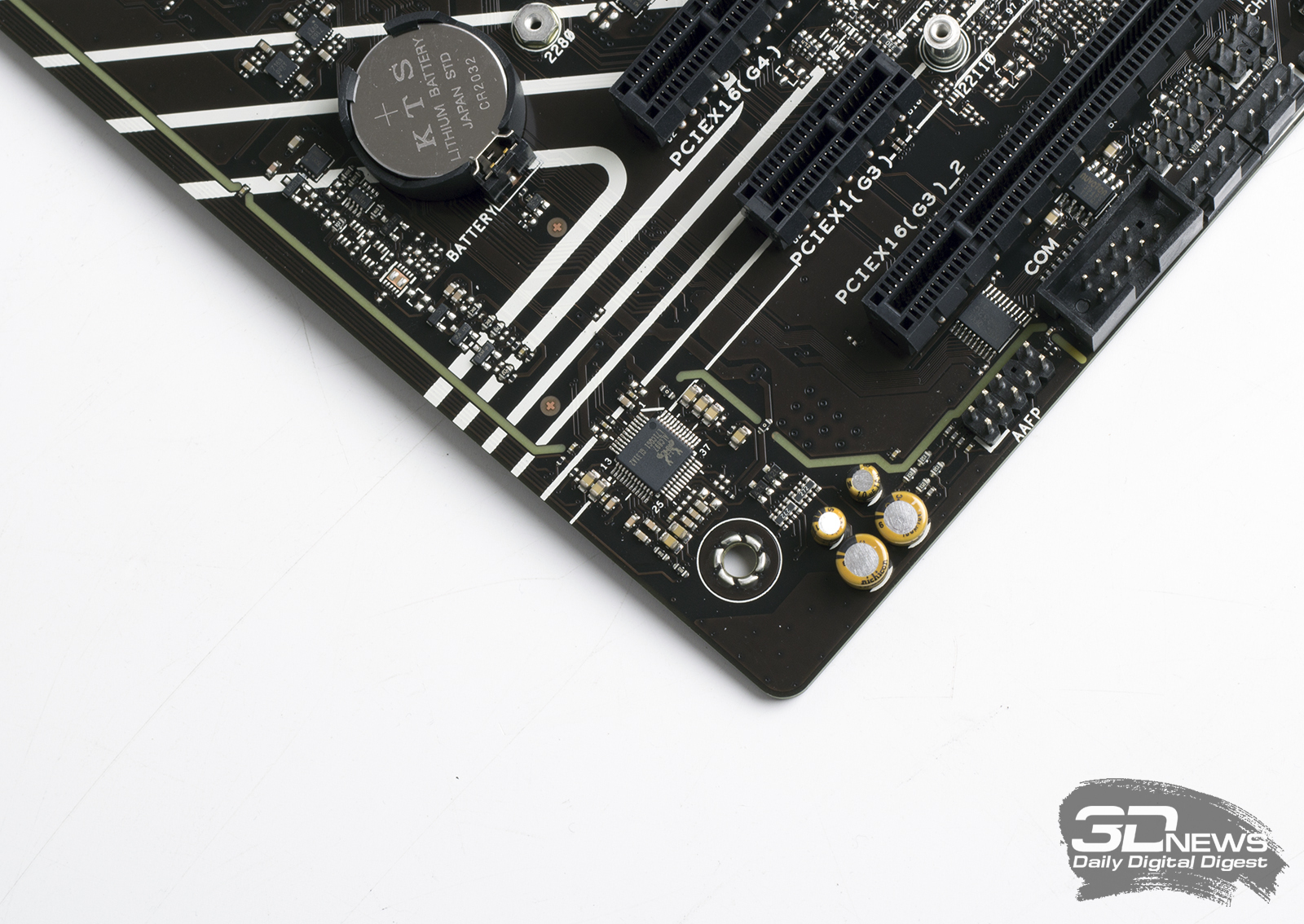

Первое, на что обращаешь внимание, — это наличие сразу четырех слотов расширения, выполненных в корпусах PCI Express x16. Напомню, что все они, кроме основного армированного PEG-порта, работают в режиме x4: один разъем поддерживает стандарт 4.0, остальные — 3.0. Вызывает некоторое недоумение распайка второго слота PCI Express x4 сразу после основного слота расширения в ASUS PRIME Z690-P D4. Если мы говорим об игровой системе, то в 100 % случаев он будет перекрыт видеокартой. Да, такой ход позволил максимально отдалить второй M.2-коннектор от основного PEG-разъема — установленный туда накопитель не будет поджариваться видеокартой до аппетитной корочки, а, наоборот, получит дополнительный обдув от корпусного вентилятора. Однако, на мой взгляд, наличие слота PCIEX16(G3)_1 на печатной плате вызвано единственным желанием — увеличить конечную цену устройства, ведь КПД этого разъема в большинстве сборок стремится к нулю.

Второй момент: ASUS PRIME Z690-P D4 получила шесть разъемов для подключения вентиляторов и коннектор AIO_PUMP, предназначенный для помпы СЖО, который расположен слева от процессорного гнезда. С моего дивана кажется более логичным разместить там обычный порт для корпусной крыльчатки, закрепленной на задней стенке корпуса. Если же мы используем в сборке необслуживаемую СЖО, то провод от вентилятора придется тянуть либо вниз, либо наверх — и в обоих случаях длины кабеля вентилятора может не хватить.

Неудобен AIO_PUMP и в случае сборки системы с кастомной СЖО — если только не использовать помпу с акриловым резервуаром, крепящимся на задней стенке корпуса. Наконец, длины проводов корпусных вентиляторов может быть недостаточно, чтобы подключить их к разъемам CHA_FAN2 и CHA_FAN3, распаянным снизу. Но здесь все, как вы понимаете, индивидуально — надо изучать характеристики конкретного корпуса, выбранного для сборки.

Платы ASUS, кстати, оснащены дополнительными отверстиями для LGA115X/1200-кулеров. И это — отличный ход со стороны производителя, ведь многие желающие обновиться до Alder Lake смогут использовать имеющуюся систему охлаждения. Главное, чтобы набор креплений устройства обеспечивал качественный прижим радиатора к крышке процессора, а сама подошва кулера полностью накрывала чип.

ASUS PRIME Z690-P D4 тоже имеет разъем M.2 с ключом «Е» — порт расположен рядом с I/O-панелью. Собственно говоря, версия платы PRIME Z690-P WIFI D4 уже укомплектована беспроводным модулем связи.

Интересно, что все больше материнских плат ориентируется на применение в сборках именно M.2-накопителей. Во всех моделях, кроме MSI PRO Z690-P DDR4, реализовано минимум три разъема с линиями PCI Express 4.0. В той же ASUS PRIME Z690-P D4 предусмотрено всего четыре порта SATA 6 Гбит/с — популярность запоминающих устройств с последовательным интерфейсом падает. По крайней мере, это утверждение актуально для домашних ПК.

И еще немного диванной аналитики: по моим наблюдениям, ASUS редко использует технологию BIOS Flashback в платах серии PRIME. А вот в ROG-материнках эта функция применена повсеместно. На заре платформы LGA1700 это не имеет значения, но жизненный путь той же ASUS PRIME Z690-P D4 наверняка будет долгим и захватит 13-е поколение процессоров Core. Это значит, что где-нибудь в январе 2023 года плату будут покупать вместе с Raptor Lake. Тогда же при покупке материнки придется как-то заранее решить вопрос актуальной версии прошивки.

Зато на I/O-панели устройства есть полноценный разъем USB 3.2 Gen2 Type C, а также нашлось место оптическому выходу S/PDIF.

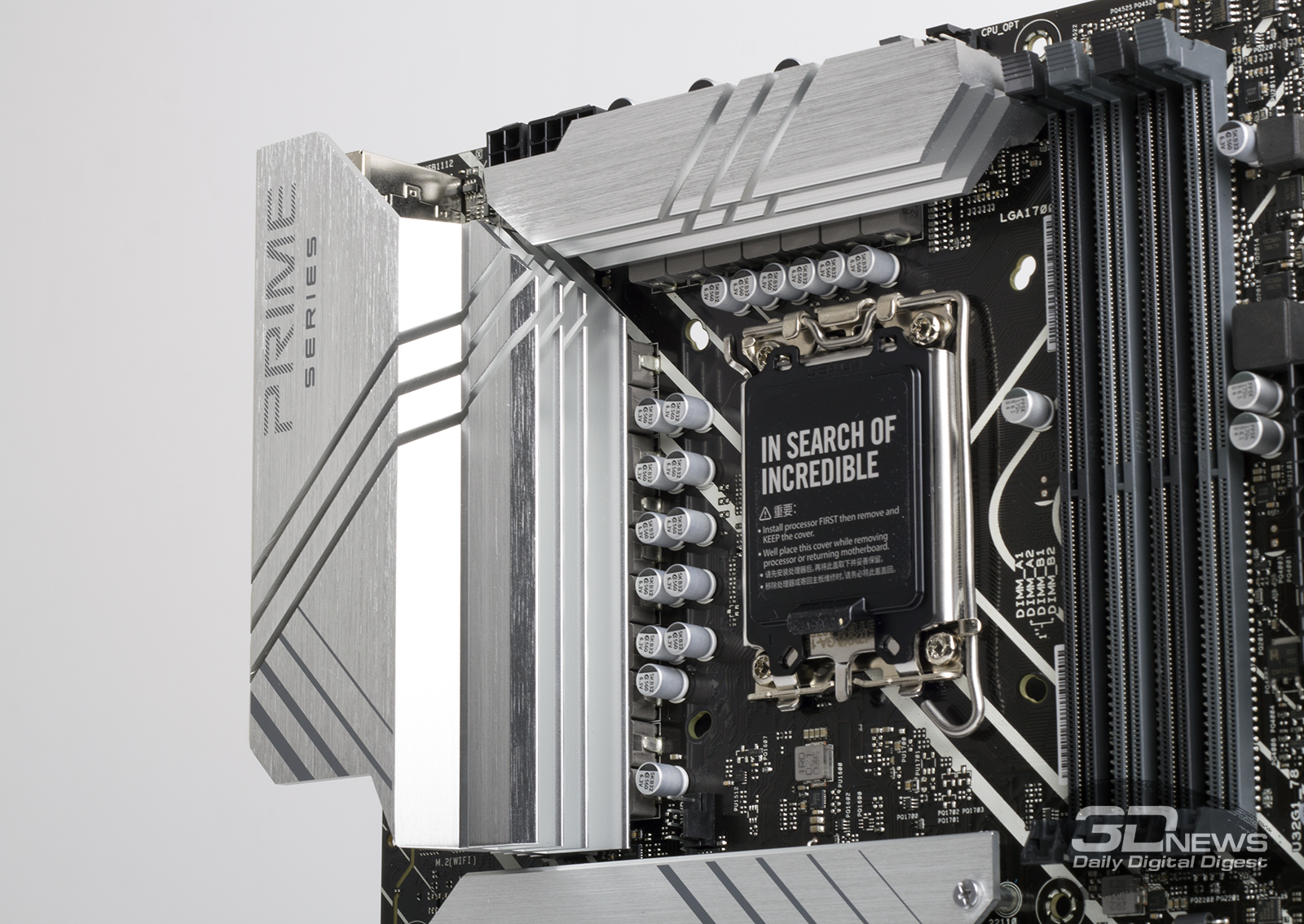

Производитель утверждает, что в ASUS PRIME Z690-P D4 применяется подсистема питания с 14+1 фазами. В цепи, отвечающей за работу VCore, установлены сборки Vishay Siliconix SIC654, выдерживающие ток в 50 А. Напряжение VCCGT регулируется мосфетами SIC643 (60 А). За их работу отвечает хорошо нам знакомый ШИМ-контроллер Digi+ ASP2100. Так что реальная схема работы конвертера питания выглядит как 7+1. Еще два канала, состоящие из пар мосфетов 4C10C и 4C06C, отвечают за работу VCCAUX. Ими управляет контроллер ONSEMI NCP81270C.

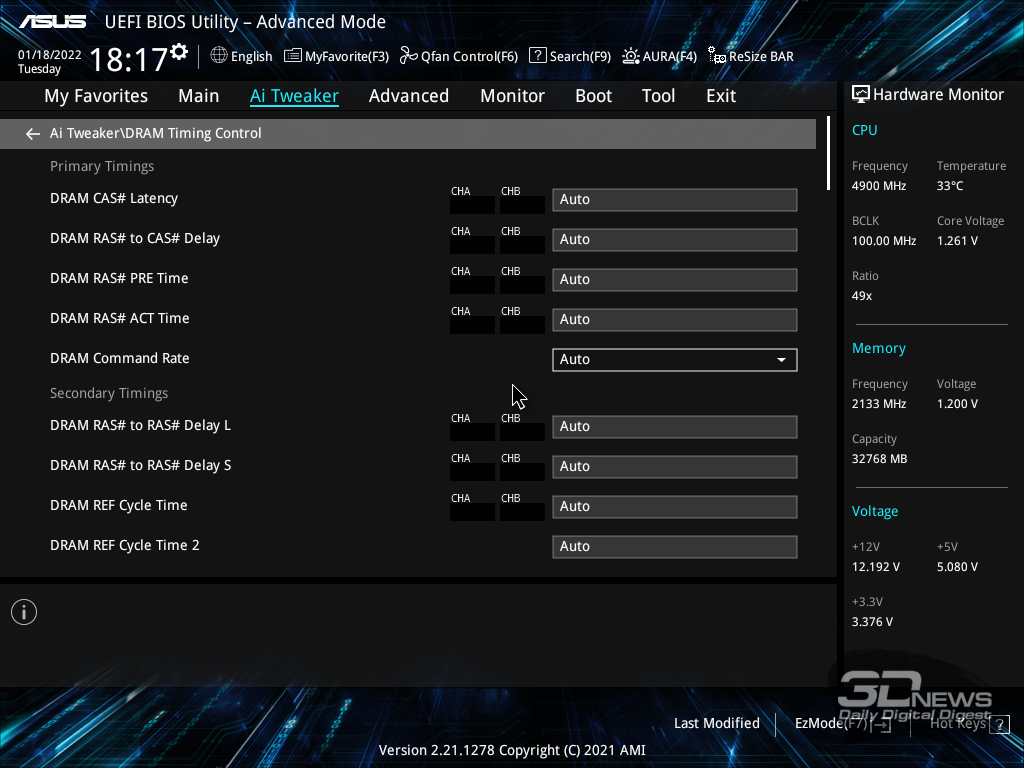

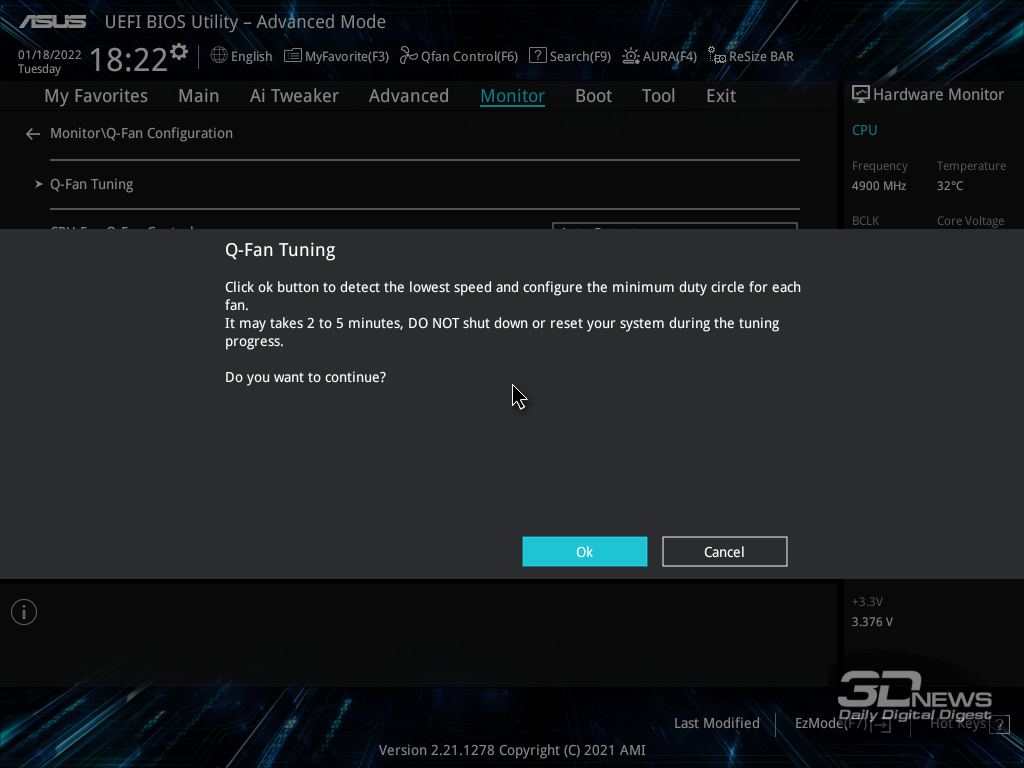

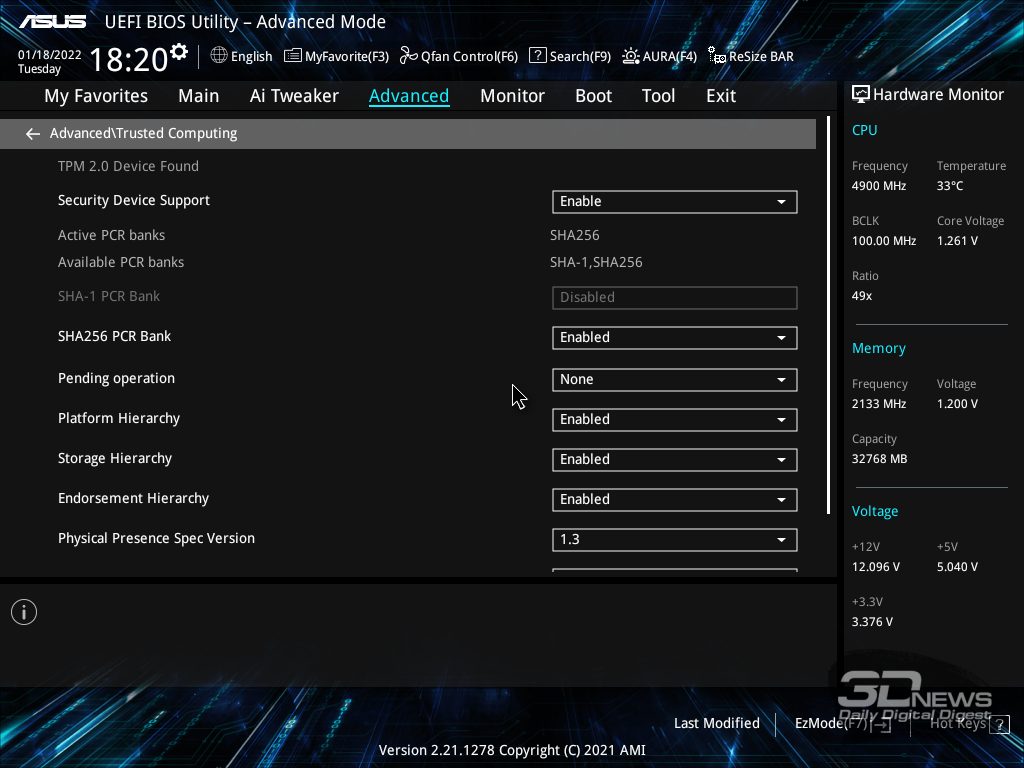

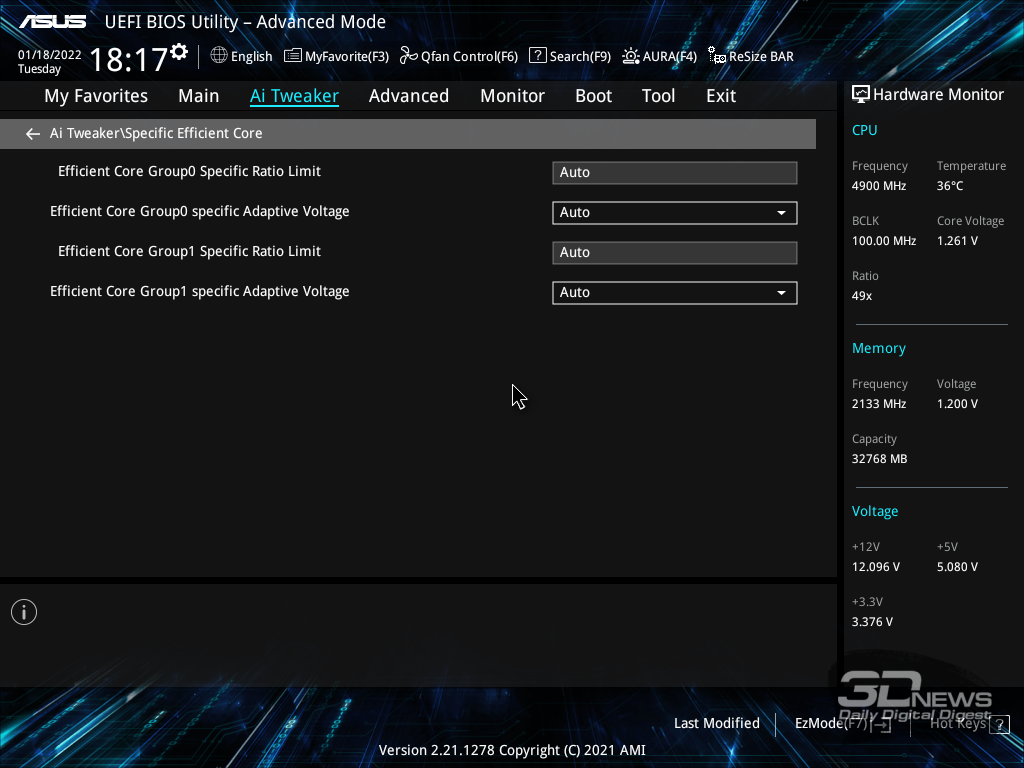

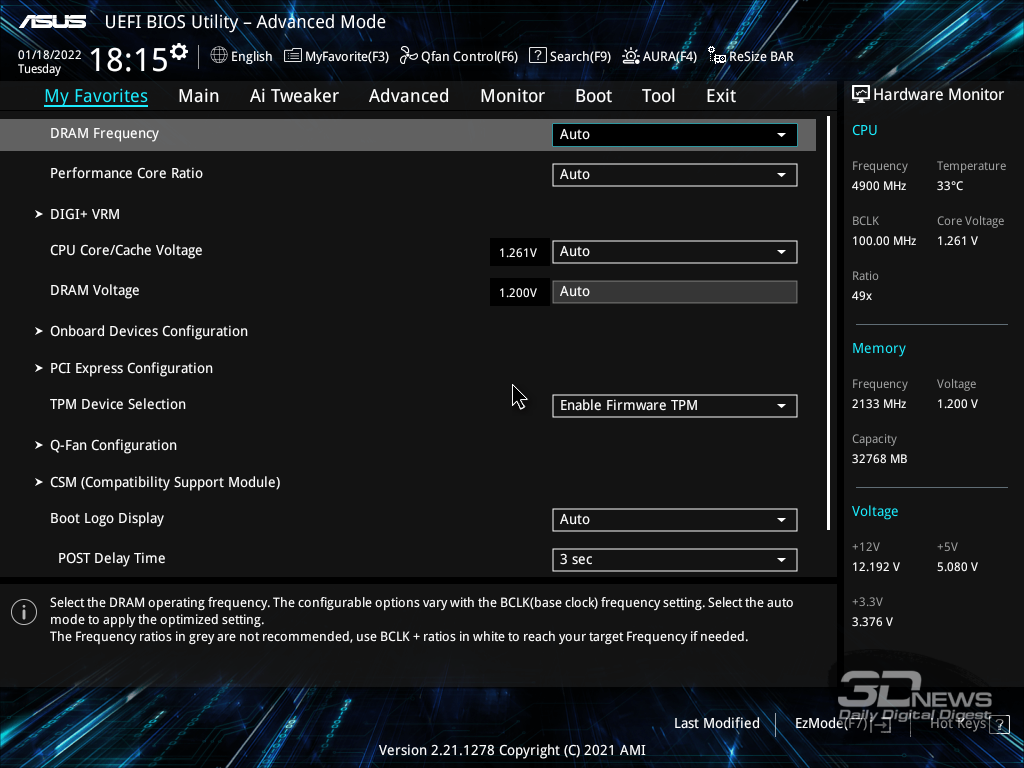

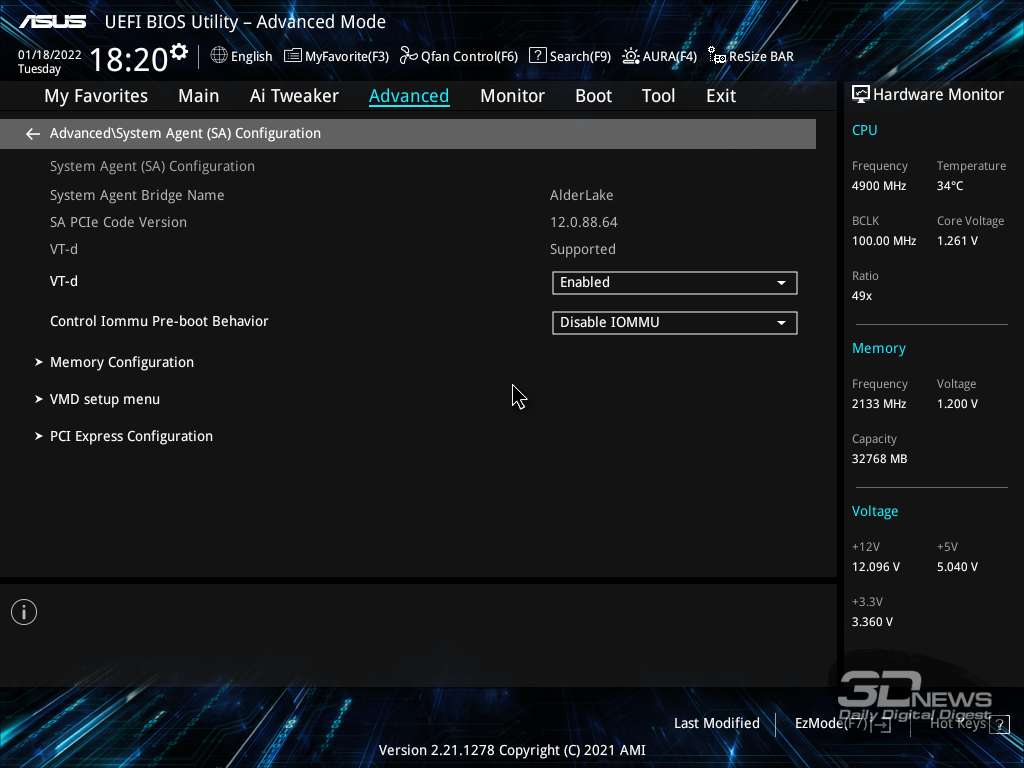

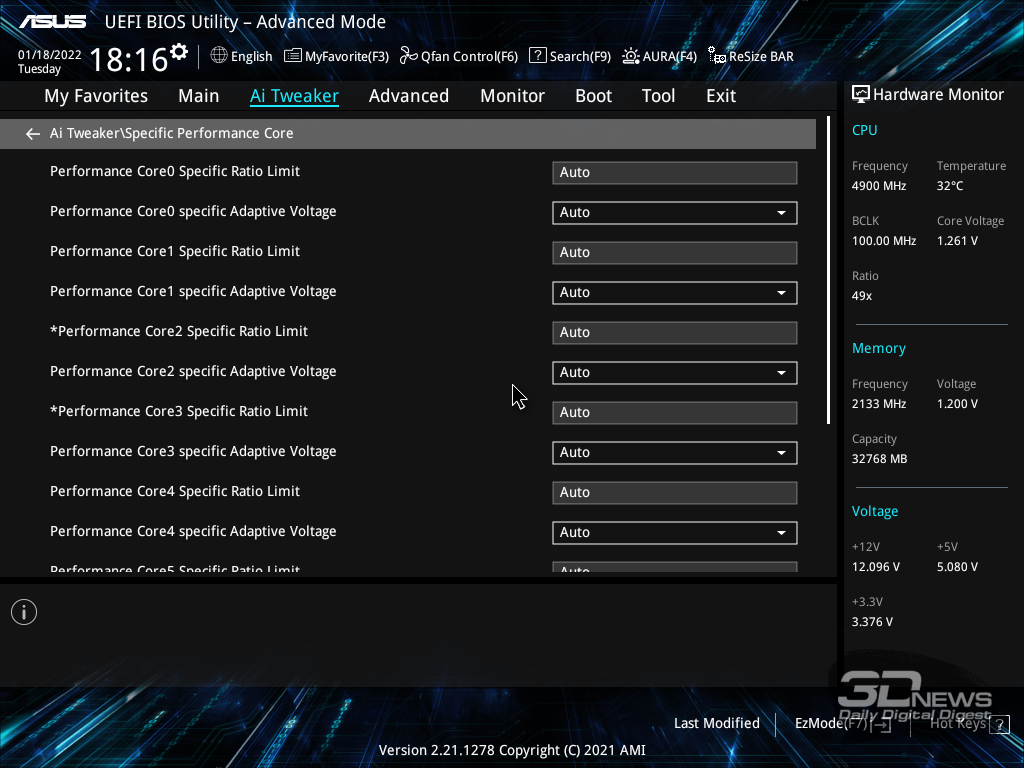

По структуре BIOS герой сегодняшнего обзора очень схож с недавно протестированной платой ASUS ROG Maximus Z690 Hero. Конечно, модель серии ROG больше заточена под разгон, а потому имеет больше настроек и функций, связанных с оверклокингом. Например, прошивка PRIME Z690-P D4 лишена возможности менять частоту BCLK.

Но все это — мелочи. Все же BIOS «Прайма» обладает массой полезных и нужных настроек. По количеству доступных для регулировки напряжений модель ASUS и вовсе лидирует в сегодняшнем тестировании.

asus_1 (1).png

Смотреть все изображения (77)

asus_1 (2).png

asus_1 (3).png

asus_1 (4).png

asus_1 (5).png

asus_1 (6).png

asus_1 (7).png

asus_1 (8).png

asus_1 (9).png

asus_1 (10).png

asus_1 (11).png

asus_1 (12).png

asus_1 (13).png

asus_1 (14).png

asus_1 (15).png

asus_1 (16).png

asus_1 (17).png

asus_1 (18).png

asus_1 (19).png

asus_1 (20).png

asus_1 (21).png

asus_1 (22).png

asus_1 (23).png

asus_1 (24).png

asus_1 (25).png

asus_1 (26).png

asus_1 (27).png

asus_1 (28).png

asus_1 (29).png

asus_1 (30).png

asus_1 (31).png

asus_1 (32).png

asus_1 (33).png

asus_1 (34).png

asus_1 (35).png

asus_1 (36).png

asus_1 (37).png

asus_1 (38).png

asus_1 (39).png

asus_1 (40).png

asus_1 (41).png

asus_1 (42).png

asus_1 (43).png

asus_1 (44).png

asus_1 (45).png

asus_1 (46).png

asus_1 (47).png

asus_1 (48).png

asus_1 (49).png

asus_1 (50).png

asus_1 (51).png

asus_1 (52).png

asus_1 (53).png

asus_1 (54).png

asus_1 (55).png

asus_1 (56).png

asus_1 (57).png

asus_1 (58).png

asus_1 (59).png

asus_1 (60).png

asus_1 (61).png

asus_1 (62).png

asus_1 (63).png

asus_1 (64).png

asus_1 (65).png

asus_1 (66).png

asus_1 (67).png

asus_1 (68).png

asus_1 (69).png

asus_1 (70).png

asus_1 (71).png

asus_1 (72).png

asus_1 (73).png

asus_1 (74).png

asus_1 (75).png

asus_1 (76).png

asus_1 (77).png

Смотреть все
изображения (77)

⇡#GIGABYTE Z690 UD DDR4

Загибаем пальцы вместе: есть Z690 UD DDR4, о которой речь пойдет далее; есть Z690 UD, поддерживающая DDR5-память; есть Z690 UD AX и Z690 UD AX DDR4, доукомплектованные модулем беспроводной связи. Интересно, что модель Z690 UD DDR4 не имеет дополнительного слота M.2 для установки Wi-Fi-адаптера форм-фактора 2230. При желании оснастить сборку беспроводным модулем связи придется устанавливать карту расширения PCI Express или же докупать USB-«свисток».

GIGABYTE Z690 UD DDR4


Смотреть все изображения (5)





Смотреть все
изображения (5)

А так матплата получила сразу три слота M.2, причем SSD, установленный в главный порт, будет надежно прикрыт щитом в виде точеного бруска алюминия. Так как в Z690 UD DDR4 используется всего шесть SATA-разъемов, то порты M.2 и SATA 6 Гбит/с никак не конфликтуют друг с другом. Пацифизм наблюдается и в отношениях между вторым M.2-портом и основным PEG-разъемом — они максимально отдалены друг от друга.

Плата насчитывает шесть 4-контактных коннекторов для подключения корпусных вентиляторов. Порт SYS_FAN1 распаян рядом с разъемами EPS. Решение — неудачное, так как подключение к нему корпусного вентилятора, закрепленного на задней стенке, станет еще тем приключением. И не забудьте усложнить себе жизнь, заранее установив радиатор кулера! (К расположению остальных разъемов для «карлсонов» у меня претензий нет.)

Главный слот расширения — PCI Express x16 5.0 — выделен белым цветом и дополнительно армирован. При установке габаритной видеокарты, как уже было сказано, место под SSD не будет перекрыто полностью, но как минимум до следующего апгрейда не увидят белого света колодки THB_C1 и THB_C2. Другие два слота, PCI Express x4 и PCI Express x1, собранные в корпусах PCI Express x16, тоже усилены дополнительными точками пайки.

Плата поддерживает функцию обновления прошивки Q-FLASH Plus — кнопка включения расположена в нижней части PCB. Здесь же расположена клавиша перезагрузки компьютера и индикаторы активности загрузки компонентов системы. В этом плане функциональность GIGABYTE Z690 UD DDR4 оказывается лучше, чем у других участников тестирования. Джентльменский, так сказать, набор в наличии.

А еще GIGABYTE Z690 UD DDR4 — единственное устройство в сегодняшнем тестировании, не имеющее в комплекте заглушки на заднюю стенку корпуса. Этот элемент уже встроен в панель ввода/вывода платы. В остальном же мы имеем дело с довольно стандартным набором портов и видеовыходов.

Подсистема питания GIGABYTE Z690 UD DDR4, пожалуй, имеет самую продвинутую конструкцию. Здесь используется ШИМ-контроллер Renesas RAA229131, обеспечивающий работу до 20 фаз. Напряжение VCore формируется 16 сборками OnSemiNCP303160 60A — каждый мосфет выдерживает нагрузку в 60 А. То есть фазы в цепи питания — настоящие, а не сдвоенные за счет параллельного подключения. Напряжение VCCGT регулируется полевым транзистором NCP303160 (60 А), а VCCAUX — парой сборок MP87992 (140 А в сумме).

За охлаждение VRM-зоны отвечает пара довольно крупных алюминиевых радиаторов. Производитель утверждает, что между радиаторами и мосфетами проложены улучшенные термопрокладки толщиной 1,5 мм с теплопроводностью 5 Вт/(м·К). По данным GIGABYTE, они передают в 2,7 разабольше тепла в сравнении с некими абстрактными «традиционными термопрокладками».

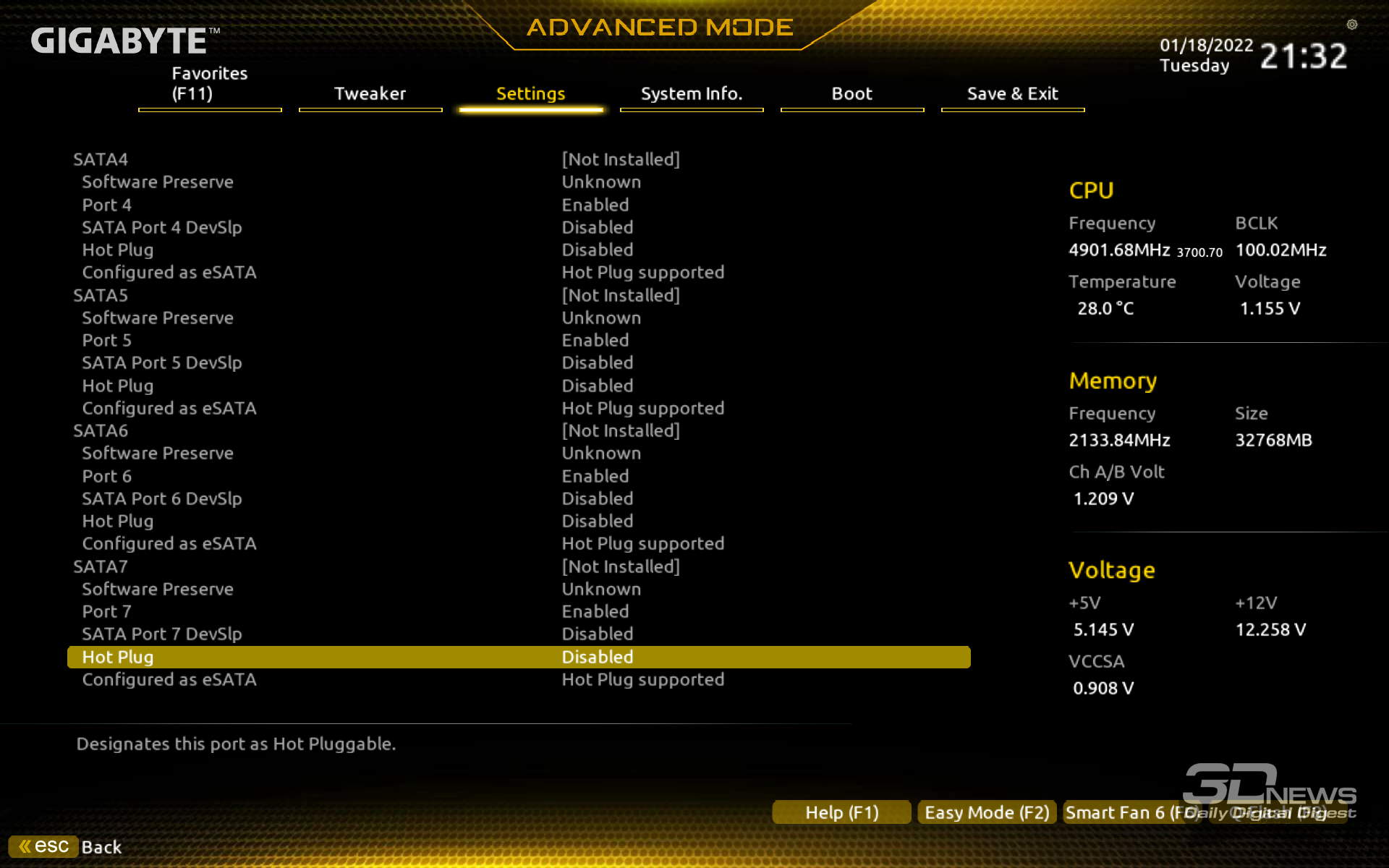

А еще GIGABYTE Z690 UD DDR4 — рекордсмен по количеству температурных датчиков. Помимо стандартных точек, таких как чипсет и VRM, мы можем следить за нагревом в области PEG-порта, аудиотракта и (зачем-то) батарейки CMOS.

gigabyte_1 (1).png

Смотреть все изображения (33)

gigabyte_1 (2).png

gigabyte_1 (3).png

gigabyte_1 (4).png

gigabyte_1 (5).png

gigabyte_1 (6).png

gigabyte_1 (7).png

gigabyte_1 (8).png

gigabyte_1 (9).png

gigabyte_1 (10).png

gigabyte_1 (11).png

gigabyte_1 (12).png

gigabyte_1 (13).png

gigabyte_1 (14).png

gigabyte_1 (15).png

gigabyte_1 (16).png

gigabyte_1 (17).png

gigabyte_1 (18).png

gigabyte_1 (19).png

gigabyte_1 (20).png

gigabyte_1 (21).png

gigabyte_1 (22).png

gigabyte_1 (23).png

gigabyte_1 (24).png

gigabyte_1 (25).png

gigabyte_1 (26).png

gigabyte_1 (27).png

gigabyte_1 (28).png

gigabyte_1 (29).png

gigabyte_1 (30).png

gigabyte_1 (31).png

gigabyte_1 (32).png

gigabyte_1 (33).png

Смотреть все
изображения (33)
