Время первых: обзор 6 самых доступных материнских плат на базе чипсета Z690

⇡#MSI PRO Z690-A DDR4

В данный момент в продаже можно найти четыре версии MSI PRO Z690-A: две с поддержкой разных типов памяти и модели с беспроводным модулем и без. Как и в случае с GIGABYTE Z690 UD DDR4, версии без встроенной Wi-Fi-платы лишены слота M.2 2230.

MSI PRO Z690-A DDR4


Смотреть все изображения (5)





Смотреть все
изображения (5)

Зато в MSI PRO Z690-A DDR4 есть сразу четыре разъема M.2, предназначенных для установки разнообразных SSD. Только один порт поддерживает накопители форм-фактора 22110; три из четырех коннекторов работают в режиме PCI Express 4.0; один слот оснащен пассивной системой охлаждения; пара работает в гибридном режиме PCI Express/SATA; конфликтов между разъемами M.2 и SATA 6 Гбит/с не наблюдается — краткая сводка о дисковой подсистеме MSI PRO Z690-A DDR4 закончена.

Слоты M.2 расположены удачно. Основной порт, оснащенный радиатором, в случае использования воздушного кулера будет дополнительно обдуваться. SSD, установленные в другие слоты, точно не перекроет видеокарта.

Интересно в MSI PRO Z690-A DDR4 расположены и коннекторы для подключения вентиляторов. Всего их восемь — рекорд среди протестированных матплат, но пять портов расположены в верхнем правом углу печатной платы. Удобно, если в сборке используется «водянка» на три секции.

Основной PEG-порт армирован — мы видим, что эта особенность слотов PCI Express из диковинки, присущей дорогим устройствам, стала общим местом и используется производителями материнских плат повсеместно. Некоторые компании усиливают и слоты DIMM, но этого я категорически не понимаю. Все же одно дело — установить в сборку видеокарту массой около 2 кг, другое дело — закрепить довольно легкие модули ОЗУ.

Устройство MSI поддерживает функцию Flash BIOS, работающую по тому же принципу, что и на других платах. Соответствующая кнопка расположена на I/O-панели материнки. Отмечу и наличие на плате светодиодных индикаторов EZ Debug, которые наглядно показывают, на каком этапе находится инициализация оборудования во время запуска системы.

Зато плата MSI — единственная в тесте, использующая сетевой контроллер Intel I225-V, который обеспечивает пропускную способность по LAN-каналу до 2,5 Гбит/с.

Производитель утверждает, что подсистема питания MSI PRO Z690-A DDR4 работает по схеме 14+1+1. В действительности мы имеем дело с формулой 7+1+1, так как здесь используется наш хороший знакомый — 9-канальный ШИМ-контроллер Richtek RT3628AE. Напряжение VCore действительно сформировано 14 силовыми каскадами Alpha & Omega Semiconductor AOZ5016QI (55 А), но они подключены параллельно без применения дублеров. За напряжение VCCGT тоже отвечает сборка AOZ5016QI, а за VCCAUX — две пары мосфетов OnSemi NTMFS4C029N и NTMFS4C024N.

Полевые транзисторы подсистемы питания охлаждаются двумя алюминиевыми радиаторами средних размеров. В охлаждении ни одной из шести плат не применяются медные теплотрубки. И если в GIGABYTE Z690 UD DDR4 используются прокладки с теплопроводностью 5 Вт/(м·К), то в MSI PRO Z690-A DDR4 этот параметр составляет 7 Вт/(м·К).

Обращу ваше внимание на то, что все шесть материнских плат оснащены сразу двумя разъемами EPS, предназначенными для питания центрального процессора. В основном речь идет о схеме 8+4 — и только в MSI PRO Z690-A DDR4 распаяно сразу два 8-пиновых порта для кабелей блока питания. Практика показывает, что для стабильной работы Core i9-12900K вполне достаточно и одного разъема EPS. С учетом того, что представленные в статье платы вряд ли будут использоваться для экстремального разгона, дополнительный разъем питания у большинства Z690-плат установлен скорее для солидности. И что-то мне подсказывает, что здесь не обошлось без маркетологов.

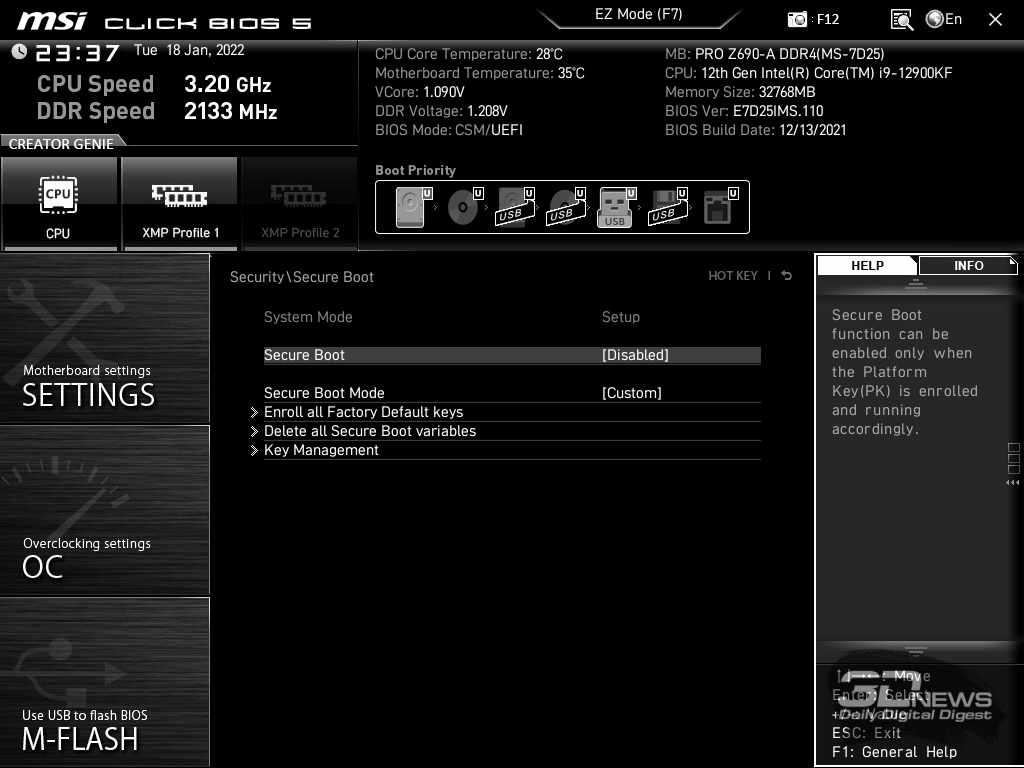

Так называемый Advanced Mode, в который можно попасть из главного меню нажатием клавиши F7, никакими новыми вкладками не обладает. Так, пользователю доступны все те же шесть основных разделов: Settings, OC, M-Flash, OC Profiles, Hardware Monitor и Board Explorer. В этом плане BIOS Z690-материнок мало отличается от прошивок для платформы LGA1200. Собственно говоря, мы все еще имеем дело с Click BIOS 5 — и подробно его функциональность рассмотрена в обзоре MSI MAG Z690 Tomahawk WiFi DDR4.

msi_1 (1).png

Смотреть все изображения (41)

msi_1 (2).png

msi_1 (3).png

msi_1 (4).png

msi_1 (5).png

msi_1 (6).png

msi_1 (7).png

msi_1 (8).png

msi_1 (9).png

msi_1 (10).png

msi_1 (11).png

msi_1 (12).png

msi_1 (13).png

msi_1 (14).png

msi_1 (15).png

msi_1 (16).png

msi_1 (17).png

msi_1 (18).png

msi_1 (19).png

msi_1 (20).png

msi_1 (21).png

msi_1 (22).png

msi_1 (23).png

msi_1 (24).png

msi_1 (25).png

msi_1 (26).png

msi_1 (27).png

msi_1 (28).png

msi_1 (29).png

msi_1 (30).png

msi_1 (31).png

msi_1 (32).png

msi_1 (33).png

msi_1 (34).png

msi_1 (35).png

msi_1 (36).png

msi_1 (37).png

msi_1 (38).png

msi_1 (39).png

msi_1 (40).png

msi_1 (41).png

Смотреть все
изображения (41)

⇡#MSI PRO Z690-P DDR4

Несмотря на название, MSI PRO Z690-P DDR4 является единственной в своем роде платой — варианта с поддержкой DDR5-памяти на момент написания статьи представлено не было. Речь пойдет о самой доступной и простой Z690-материнке от MSI. И в сравнении с той же А-версией эта самая упрощенность видна невооруженным глазом.

MSI PRO Z690-P DDR4


Смотреть все изображения (5)





Смотреть все
изображения (5)

Так, вместо четырех портов M.2, предназначенных для установки SSD, осталось только два — меньше всего среди протестированных плат. Основной слот для установки накопителя лишился системы охлаждения. Зато на PCB вовремя очутился M.2-разъем с ключом «Е».

Слотов расширения в корпусе PCI Express x16 тоже стало меньше. Основной PEG-порт дополнительно усилен металлом. Порты PCI Express x1 не позволяют устанавливать дискретные устройства большего размера. В целом разводка компонентов MSI PRO Z690-P DDR4 выполнена на хорошем уровне.

P-плата получила только шесть коннекторов для подключения вентиляторов — вполне достаточно для, скажем так, стандартной игровой сборки.

Индикаторы EZ Debug — на месте. А вот потеря внутреннего разъема USB 3.2 Gen2 смотрится обидно — все же мы имеем дело с флагманским чипсетом. Недосчиталась плата и кнопки обновления прошивки Flash BIOS. Но классно, что MSI PRO Z690-P DDR4 имеет USB 3.2 Gen2 Type C на I/O-панели.

В отличие от MSI PRO Z690-A DDR4, в P-версии используется сетевой контроллер Realtek RTL8125BG.

Конвертер питания MSI PRO Z690-P DDR4 охлаждается двумя небольшими радиаторами. С силовыми элементами они контактируют при помощи термопрокладок с увеличенной теплопроводностью. Прижим — качественный и надежный.

В устройстве используется все тот же ШИМ-контроллер Richtek RT3628AE. В цепи применяются сборки NTMFS4C029N и NTMFS4C024N, объединенные параллельно: 12 — для VCore, 2 — для VCCGT. В итоге подсистема питания MSI PRO Z690-P DDR4 работает по схеме 6+1+1 (VCore+VCCGT+VCCAUX).

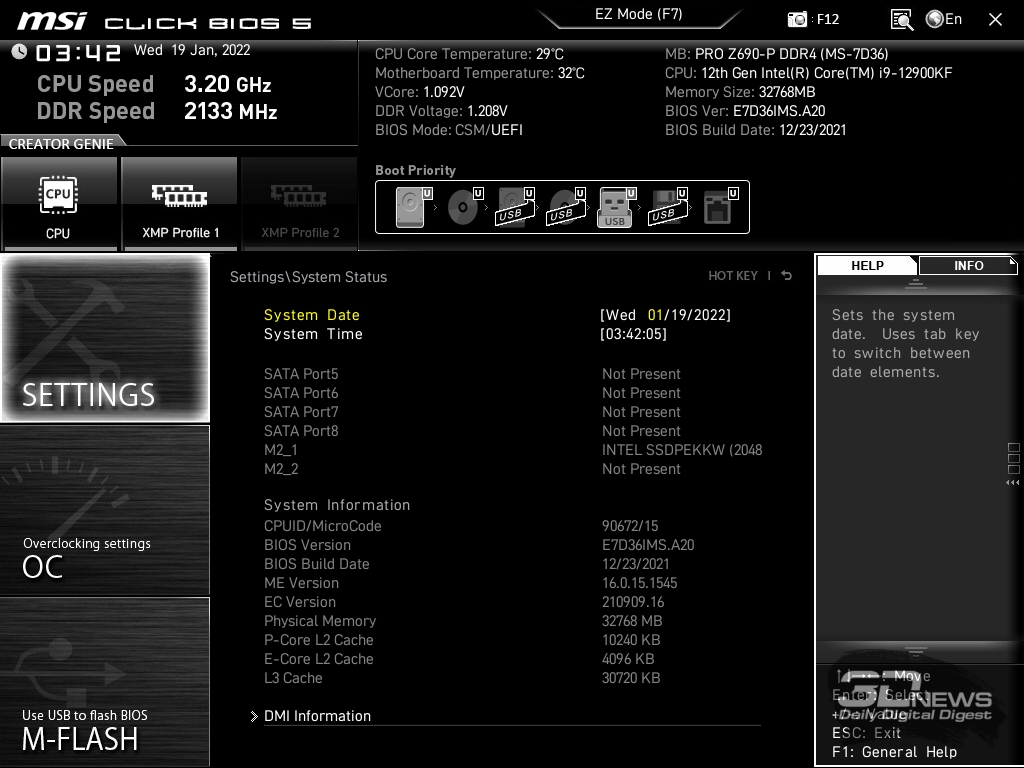

Материнская плата получила версию BIOS, полностью идентичную рассмотренной ранее PRO Z690-A DDR4.
