В середине августа текущего года мы изучили и протестировали видеокарту ASUS GeForce GTX 760 DirectCU Mini, предназначенную для использования в mini-ITX-системах. Оказалось, что не только компании ASUS и MSI заинтересованы в выпуске таких продуктов. Более того, видеокарта, с которой мы познакомимся сегодня, является ещё более производительным вариантом, а значит и более привлекательным в конечном счёте для геймеров. Речь в нашем материале пойдёт о Sapphire Radeon R9 285 ITX Compact OC Edition.
⇡#Технические характеристики и рекомендованная стоимость
Технические характеристики видеокарты Sapphire Radeon R9 285 ITX Compact OC Edition приведены в таблице.
| Наименование технических характеристик | Sapphire Radeon R9 285 ITX Compact OC Edition | |
| Графический процессор | Tonga (TSMC) | |
| Техпроцесс, нм | 28 (low-k) | |
| Площадь кристалла мм2 | 366 | |
| Число транзисторов, млн | н/д | |
| Частота графического процессора, МГц | 3D | до 928 |
| 2D | 300 | |
| Число унифицированных шейдерных процессоров, шт. | 1792 | |
| Число текстурных блоков, шт. | 112 | |
| Число блоков растровых операций (ROPs), шт. | 32 | |
| Теоретическая максимальная скорость закраски, Гпикс/с | 29,8 | |
| Теоретическая максимальная скорость выборки текстур, Гтекс/с | 103,9 | |
| Поддержка версии Pixel Shaders / Vertex Shaders | 5.0 / 5.0 | |
| Тип поддерживаемой памяти | GDDR5 | |
| Разрядность шины обмена с памятью, бит | 256 | |
| Эффективная частота работы видеопамяти, МГц | 3D | 5500 |
| 2D | 600 | |
| Объем памяти, Мбайт | 2048 | |
| Полоса пропускания видеопамяти, Гбайт/с | 176,0 | |
| Пиковая потребляемая мощность в 3D режиме работы, Вт | 3D | до 190 |
| 2D | н/д | |
| Требования к мощности блока питания, Вт | 500 | |
| Размеры видеокарты, мм (ДхВхТ) | 171x104x38 | |
| Интерфейс | PCI-Express x16 (v3.0) | |
| Выходы | 1 DVI-I (Dual-Link), 1 HDMI v1.4a, 2 mini-DisplayPort v1.2 |
|
| Минимальная розничная стоимость*, руб. | 11 400 | |
* По данным «Яндекс.Маркет» по состоянию на 04.11.2014.
Видеокарта Sapphire Radeon R9 285 ITX Compact OC Edition поставляется в компактной картонной коробке, оформленной весьма привлекательно. Багрово-алые тона упаковки, несомненно, делающие продукт очень притягательным внешне, дополнены изображением головы какого-то футуристического существа.
Детям должно понравиться, как нам кажется. В плане информационного наполнения к упаковке нет претензий — на ней можно найти название модели видеокарты, перечень поддерживаемых технологий AMD и выходов видеокарты, системные требования, а также её ключевые особенности.
 |
 |
Внутри цветной оболочки находится дополнительная коробка из плотного картона, а уже в ней в антистатических пакетах разместились видеокарта и аксессуары. Так что в надёжности упаковки сомневаться не приходится.
Комплектацию Sapphire Radeon R9 285 ITX Compact OC Edition можно назвать исчерпывающей. В состав компонентов, поставляемых с видеокартой, входят кабель-переходник для подключения дополнительного питания, HDMI-кабель длиной 1,8 метра, адаптер DVI-to-VGA, переходник mini-DP to DP, инструкция по установке, рекламный буклет, компакт-диск с драйверами и утилитой, а также голографическая наклейка с логотипом компании-производителя.
В качестве бонуса в комплект включён вполне себе качественный коврик для мыши.
Очень приятно, что не все производители относятся к комплектации своих видеокарт спустя рукава. Ставим за это Sapphire твёрдую пятёрку!
Видеокарта выпускается в Китае, и на неё должна предоставляться двухлетняя гарантия. За рубежом за дополнительные 50 долларов США гарантию можно сделать трёхлетней, а стоимость самой видеокарты там составляет 259 долларов США. У нас в России эту видеокарту можно купить за 11 400 рублей, а гарантийный срок, как правило, не превышает одного года.
⇡#Дизайн и особенности печатной платы
Видеокарта имеет строгий, но в то же время совсем не скучный дизайн. Всю лицевую сторону закрывает система охлаждения с вентилятором в центре. Серый с чёрным кожух СО имеет рифлёную поверхность, что в сочетании с глянцевыми лопастями вентилятора делает видеокарту достаточно привлекательной внешне.
 |
 |
Обратная сторона видеокарты ничем не закрыта, а сверху видны выходящие из радиатора тепловые трубки. Размеры устройства составляют 171х104х38 мм.
Sapphire Radeon R9 285 ITX Compact OC Edition оснащена четырьмя выходами: DVI-I (Dual-Link), HDMI версии 1.4a и двумя mini-DisplayPort версии 1.2, совмещёнными с решёткой для частичного выброса нагретого видеокартой воздуха за пределы корпуса системного блока.
 |
 |
С противоположной стороны видеокарты виден алюминиевый радиатор и разъём для дополнительного питания — один, но восьмиконтактный. Очевидно, сделано это в целях экономии места на печатной плате. Максимальный уровень энергопотребления Sapphire Radeon R9 285 ITX Compact OC Edition заявлен на отметке 190 ватт, а рекомендованная мощность блока питания для системы с одной такой видеокартой должна составлять не менее 500 ватт.
 |
 |
На месте отсутствующих CrossFireX-разъёмов расположен переключатель для активации Unified Extensible Firmware Interface (UEFI) BIOS видеокарты.
При нажатии на эту кнопку можно активировать быструю и безопасную процедуру загрузки с поддержкой Secure Boot (для Windows 8).
Система питания видеокарты расположена на печатной плате в зоне между графическим процессором и выходами.
Если судить по количеству и расположению элементов, система питания семифазная (5+1+1), в ней используются твердотельные конденсаторы и силовые транзисторы DrMOS.
Управление питанием осуществляет восьмиканальный контроллер IOR 3567B производства International Rectifier.
Графический процессор AMD Tonga выпущен по 28-нм техпроцессу на Тайване на 29-й неделе 2014 года (середина июля).
В его состав входят 1792 унифицированных шейдерных процессора, 112 текстурных блоков (TMU) и 32 блока растровых операций (ROP). Частота графического процессора Sapphire Radeon R9 285 ITX Compact OC Edition в 3D-режиме с номинальных для данной модели AMD 918 МГц повышена до 928 МГц, так что добавление в название видеокарты слов OC Edition — не более чем маркетинговая уловка, ведь толк от такого заводского разгона не заметит ни один геймер. В 2D-режиме частота снижается до 300 МГц.
Sapphire Radeon R9 285 ITX Compact OC Edition оснащается двумя гигабайтами памяти стандарта GDDR5, набранными восемью микросхемами на лицевой стороне платы. Производитель микросхем — многострадальная компания Elpida (маркировка — W2032BBBG-6A-F).
Теоретическая эффективная частота таких чипов составляет 6000 МГц, однако на видеокарте Sapphire память работает на 5500 МГц, то есть в полном соответствии со спецификациями Radeon R9 285. При 256-битной ширине шины между графическим ядром и памятью видеокарты теоретическая пропускная способность такой памяти составляет 176 Гбайт/с. При переходе видеокарты в 2D-режим частота памяти снижается до 600 МГц.
Последняя доступная на момент подготовки статьи версия утилиты GPU-Z не распознала площадь кристалла, количество транзисторов и неверно указала число блоков ROP, но со всеми остальными характеристиками справилась.
Добавим, что BIOS видеокарты вы можете скачать из файлового архива, а мы переходим к изучению системы охлаждения и проверке её эффективности.
⇡#Системы охлаждения — эффективность и уровень шума
При разработке систем охлаждения видеокарт для mini-ITX всегда возникают вполне логичные трудности, но, на наш взгляд, инженеры, создававшие Sapphire Radeon R9 285 ITX Compact OC Edition, всё же справились с поставленной задачей. Компактная система охлаждения состоит из алюминиевого радиатора на тепловых трубках с медным основанием и пластикового кожуха с вентилятором.
Алюминиевый радиатор набран тонкими рёбрами, припаянными к основанию и пронизанными тепловыми трубками.
Трубки выходят из медного основания, которое обработано весьма посредственно. Следы от фрезы не только видны невооружённым глазом, но и ощущаются тактильно.
Всего в радиаторе применены четыре тепловые трубки, две из которых имеют диаметр 8 мм, а ещё две — 6 мм.
Для охлаждения элементов силовых цепей используется медная пластинка с термопрокладками.
Отметим, что радиатор качественно пропаян, ни одна из пластин не смещается на трубках и не дребезжит во время работы вентилятора.
Вентилятор, охлаждающий радиатор, закреплён в пластиковом кожухе.
Реальный диаметр крыльчатки составляет 85 мм, а выпущена она компанией FirstD (маркировка FD9015U12D).
Скорость вращения вентилятора регулируется автоматически ШИМ-методом в скоростном диапазоне от 900 до 3400 об/мин. Максимальное энергопотребление не должно превышать 6,6 Вт.
Для проверки температурного режима работы видеокарты Sapphire Radeon R9 285 ITX Compact OC Edition в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560х1440 пикселей с анизотропной фильтрацией уровня 16х, но без MSAA-сглаживания, чтобы сильнее прогреть GPU, поскольку видеокарта у нас сегодня не очень быстрая, да ещё и с всего двумя гигабайтами памяти на борту.
Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 4.0.0 и утилита GPU-Z версии 0.7.9. Все тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при средней комнатной температуре 20 градусов Цельсия.
Сначала посмотрим на эффективность работы системы охлаждения Sapphire Radeon R9 285 ITX Compact OC Edition при автоматической регулировке скорости вентиляторов.
Автоматический режим
Итоговые 72 градуса Цельсия при скорости вентиляторов около 2150 об/мин являются достаточно неплохим результатом для столь компактной видеокарты, хотя, конечно, говорить о низком уровне шума при такой скорости вентилятора не приходится. Ещё сильнее вентилятор кулера Sapphire шумит при максимальных 3400 об/мин, зато температура графического процессора в таком режиме работы не превышает отметку 61 градус Цельсия.
Максимальная скорость
Это сразу на 10 градусов Цельсия ниже, чем при автоматической регулировке скорости. Впрочем, вряд ли у кого-то в mini-ITX-системах возникнет необходимость в максимальных оборотах вентилятора для такой видеокарты.
Измерение уровня шума систем охлаждения видеокарт осуществлялось с помощью электронного шумомера CENTER-321 после часа ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлась только система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора/турбины кулера. Материнская плата, в которую была вставлена видеокарта с установленной на неё системой охлаждения, размещалась на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 29,8 дБА, а субъективно комфортный (не путать с низким) уровень шума при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В.
Для сравнения на график с уровнем шума системы охлаждения видеокарты Sapphire Radeon R9 285 ITX Compact OC Edition мы включили результаты измерений уровня шума компактной ASUS GeForce GTX 760 DirectCU Mini, а также оригинальных видеокарт MSI Radeon R9 280X Gaming с кулером Twin Frozr IV Advanced и Gigabyte GeForce GTX 760 OC с кулером WindForce 3X. Вертикальными пунктирными линиями соответствующего цвета отмечены верхние границы скорости систем охлаждения при их автоматической PWM-регулировке.
Как мы и говорили по ходу тестирования температурного режима видеокарты, тишины в работе от неё ждать не приходится. Только в 2D-режиме видеокарту не слышно на фоне тихого системного блока, а при любой 3D-нагрузке уровень шума ощутимо возрастает, достигая явно некомфортных значений. Тем не менее в сравнении с конкурентом в лице ASUS GeForce GTX 760 DirectCU Mini оригинальная видеокарта Sapphire по уровню шума выглядит выгоднее. Обходит она и MSI Radeon R9 280X Gaming, но вот до наиболее удачной по шуму из тестируемых сегодня видеокарт — Gigabyte GeForce GTX 760 OC — ещё довольно далеко. В дополнение отметим отсутствие треска вентилятора или каких-то призвуков работы электродвигателя видеокарты Sapphire.
Radeon R9 285, как и все остальные видеокарты на графических процессорах AMD, по-прежнему выпускается по 28-нм техпроцессу, а те изменения, которые были внесены в GPU Tonga, не могли положительно сказаться на оверклокерском потенциале новых моделей видеокарт. Так что ожидать от Sapphire Radeon R9 285 ITX Compact OC Edition каких-то серьёзных достижений в этом плане не приходилось. Тем не менее нам удалось разогнать графический процессор видеокарты с 928 до 1090 МГц, или на 17,5%. Что касается микросхем памяти Elpida, то они в очередной раз подтвердили, что являются худшими для оверклокинга — разогнать их удалось только с 5500 до 6080 МГц, или на 10,5%.
Таким образом, частоты разогнанной Sapphire Radeon R9 285 ITX Compact OC Edition составили 1090/6080 МГц.
После разгона пиковая температура графического процессора увеличилась на 2 градуса Цельсия, а скорость вентилятора в автоматическом режиме его регулировки повысилась до 2360 об/мин.
Автоматический режим
В общем-то, для столь компактной видеокарты это вполне нормальный результат.
⇡#Тестовая конфигурация, инструментарий и методика тестирования
Тестирование производительности видеокарт было проведено в закрытом корпусе на системе следующей конфигурации:
Для сравнения с Sapphire Radeon R9 285 ITX Compact OC Edition в качестве следующих за Radeon R9 285 по производительности видеокарт в тестирование включены EVGA GeForce GTX 770 Superclocked ACX 2 Гбайт и MSI Radeon R9 280X Gaming 3 Гбайт.
 |
 |
|
 |
 |

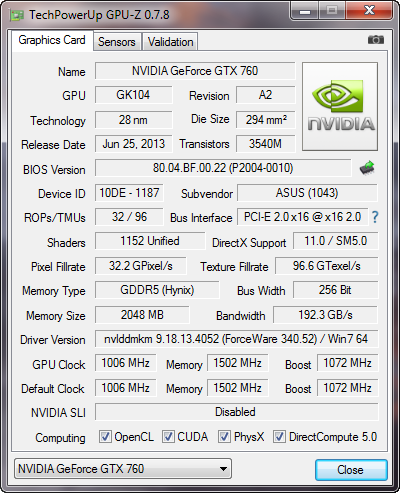

Непосредственными конкурентами героине сегодняшнего тестирования будут выступать Gigabyte GeForce GTX 760 OC WindForce 3X с объёмом памяти 4 Гбайт и MSI Radeon R9 270X Gaming 4 Гбайт.
 |
 |
|
 |
 |
Кроме того, в «забеге» примет участие не так давно протестированная ASUS GeForce GTX 760 DirectCU Mini, относящаяся к тому же форм-фактору, что и видеокарта Sapphire.
Все шесть видеокарт были протестированы на своих номинальных частотах без разгона. Добавим, что значение Power Limit на всех видеокартах было выставлено на максимум.
Для снижения зависимости производительности видеокарт от скорости платформы 32-нм шестиядерный процессор при множителе 48, опорной частоте 100 МГц и активированной функции Load-Line Calibration был разогнан до 4,8 ГГц при повышении напряжения в BIOS материнской платы до 1,380 В.
Технология Hyper-Threading активирована. При этом 32 Гбайт оперативной памяти функционировали на частоте 2,133 ГГц с таймингами 9-11-11-20_CR1 при напряжении 1,6125 В.
Тестирование Sapphire Radeon R9 285 ITX Compact OC Edition, начатое 15 сентября 2014 года, было проведено под управлением операционной системы Microsoft Windows 7 Ultimate x64 SP1 со всеми критическими обновлениями на указанную дату и с установкой следующих драйверов:
Производительность видеокарт была проверена в двух разрешениях: 1920х1080 и 2560х1440 пикселей. Для тестов использовались два режима качества графики: Quality + AF16x — качество текстур в драйверах по умолчанию с включением анизотропной фильтрации уровня 16х и Quality + AF16x + MSAA 4х(8х) с включением анизотропной фильтрации уровня 16х и полноэкранного сглаживания степени 4x или 8x, в случаях, когда среднее число кадров в секунду оставалось достаточно высоким для комфортной игры. В отдельных играх, в силу специфики игровых движков, были использованы иные алгоритмы сглаживания, что будет указано далее в методике и на диаграммах. Включение анизотропной фильтрации и полноэкранного сглаживания выполнялось непосредственно в настройках игр. Если же данные настройки в играх отсутствовали, то параметры изменялись в панели управления драйверов Catalyst или GeForce. Там же была принудительно отключена вертикальная синхронизация (V-Sync). Кроме указанного, никаких дополнительных изменений в настройки драйверов не вносилось.
Видеокарты были протестированы в двух графических тестах и четырнадцати играх:
Если в играх реализована возможность фиксации минимального числа кадров в секунду, то оно также отражалось на диаграммах. Каждый тест проводился дважды, за окончательный результат принималось лучшее из двух полученных значений, но только в случае, если разница между ними не превышала 1%. Если отклонения прогонов тестов превышали 1%, то тестирование повторялось ещё как минимум один раз, чтобы получить достоверный результат.
⇡#Результаты тестов производительности
На диаграммах видеокарты на графических процессорах NVIDIA обозначены привычной светло-зелёной гаммой, а на графических процессорах AMD — красной. Чтобы выделить результаты Sapphire Radeon R9 285 ITX Compact OC Edition, мы отразили их более тёмным оттенком красного цвета. Также перед началом отметим, что видеокарты на диаграммах отсортированы сверху вниз в порядке убывания их розничной стоимости.

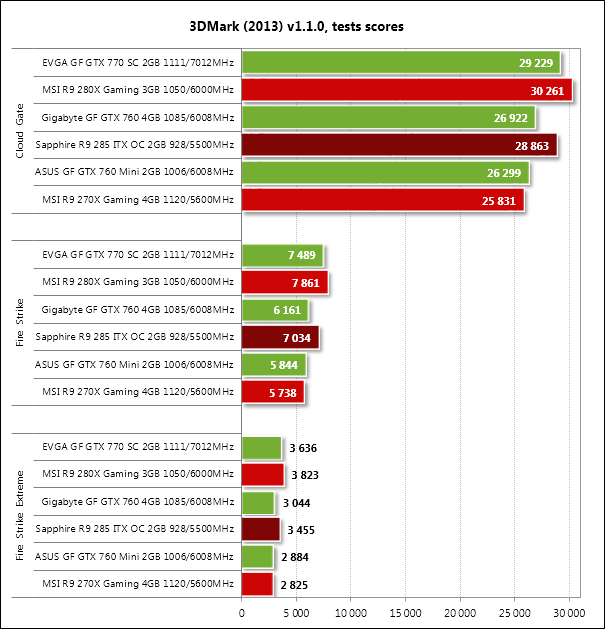

Изучение и анализ результатов традиционно начнём с полусинтетических бенчмарков.
Вполне успешным можно назвать выступление Sapphire Radeon R9 285 ITX Compact OC Edition в 3DMark, ведь фактически ей удалось занять третье место вслед за более дорогими EVGA GeForce GTX 770 Superclocked ACX и MSI Radeon R9 280X Gaming. Преимущество новинки перед GeForce GTX 760 достигает 20%, что очень даже неплохо, а самую недорогую видеокарту тестирования — MSI Radeon R9 270X Gaming — Sapphire опережает ещё сильнее.
Куда скромнее достижения Sapphire Radeon R9 285 ITX Compact OC Edition и всех остальных видеокарт на графических процессорах AMD в тесте Unigine Valley.
Опередить ни одну из GeForce GTX 760 на сей раз не удаётся вне зависимости от режима качества, однако MSI Radeon R9 270X Gaming новинка обходит достаточно уверенно, в том числе и при использовании MSAA8x, несмотря на вдвое меньший объём видеопамяти.
В этой игре положение Sapphire Radeon R9 285 ITX Compact OC Edition среди других видеокарт-участниц зависит от разрешения и режима качества. Если без использования сглаживания её результаты не могут не радовать поклонников продукции AMD, то при активации MSAA8x Radeon R9 285 уступает всем видеокартам NVIDIA и заметно отстаёт от MSI Radeon R9 280X Gaming.

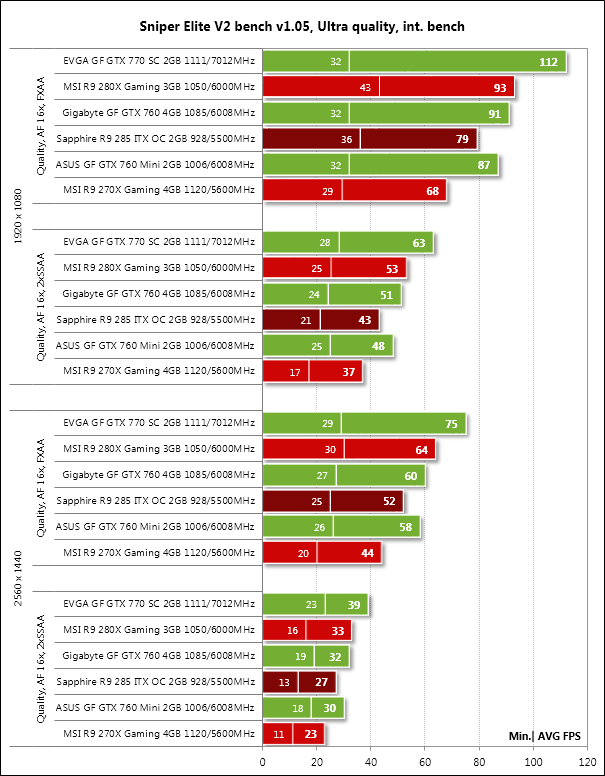

В отличие от Total War: SHOGUN 2 — Fall of the Samurai, в тесте Sniper Elite V2 видеокарта Sapphire Radeon R9 285 ITX Compact OC Edition не смогла одолеть конкурентов на графических процессорах NVIDIA ни в одном из режимов тестирования.
В то же время отметим, что перед Radeon R9 270X преимущество очевидное и что Radeon R9 285 очень удачно вписывается в промежуток между Radeon R9 270X и Radeon R9 280X. Хотя в нём ведь уже есть Radeon R9 280…

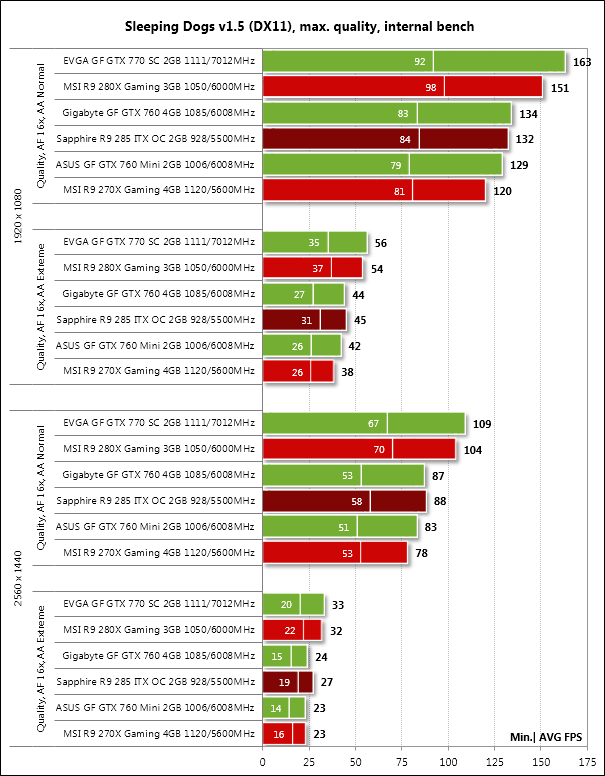

В Sleeping Dogs новинка вполне удачно включается в борьбу с обеими GeForce GTX 760, а в самом ресурсоёмком режиме и вовсе побеждает, правда частоту смены кадров в нём уже вряд ли можно назвать комфортной.
Ещё увереннее Sapphire Radeon R9 285 ITX Compact OC Edition выглядит в Hitman: Absolution.
Впрочем, это не удивительно, ведь в этой игре видеокарты на графических процессорах AMD всегда имели преимущество.
Без видимых усилий Radeon R9 285 в исполнении Sapphire одолевает обе GeForce GTX 760 и в игре Crysis 3, в том числе и по уровню минимального числа кадров в секунду.

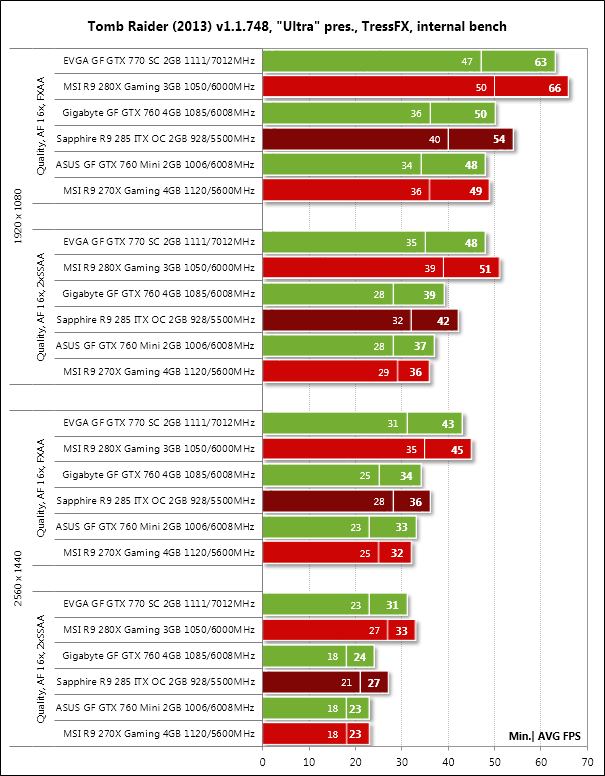

А вот в игре Tomb Raider преимущество Sapphire Radeon R9 285 ITX Compact OC Edition более весомое, чем в Crysis 3.
Здесь новинка опережает не только такую же компактную ASUS GeForce GTX 760 DirectCU Mini, но и Gigabyte GeForce GTX 760 OC WindForce 3X на повышенных частотах и с вдвое большим объёмом памяти.

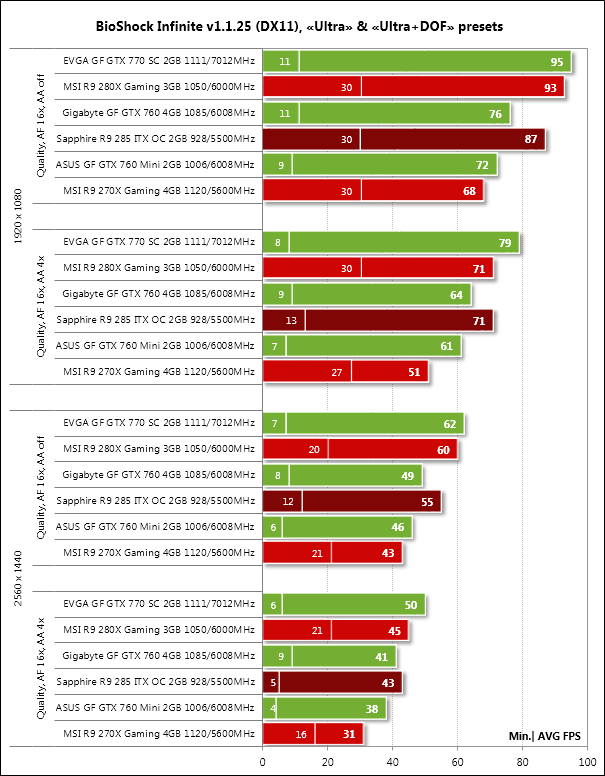

Похожим образом складывается расстановка сил в BioShock Infinite.

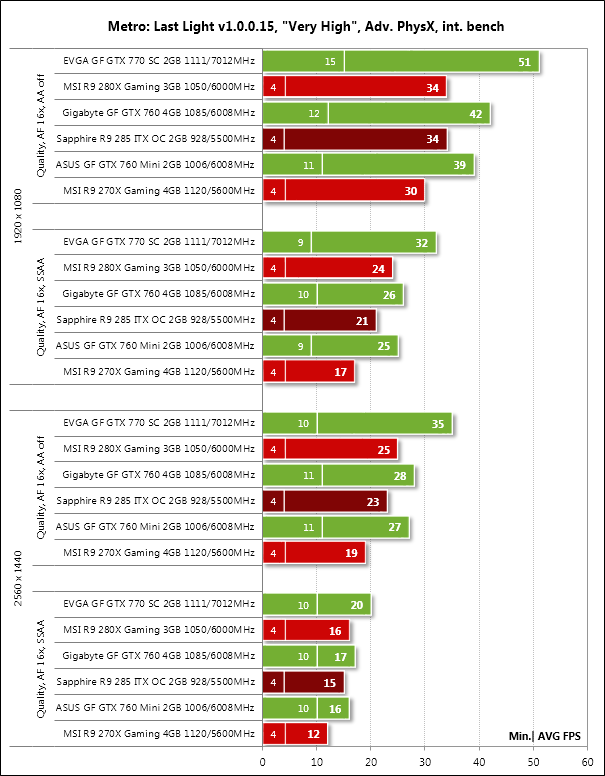

С активированной Advanced PhysX видеокартам на графических процессорах AMD в Metro: Last Light конкурировать с NVIDIA бессмысленно, но результаты первой диаграммы интересны тем, что Radeon R9 285 очень удачно вписывается по производительности между Radeon R9 270X и Radeon R9 280X, причём ближе она именно к старшей видеокарте.

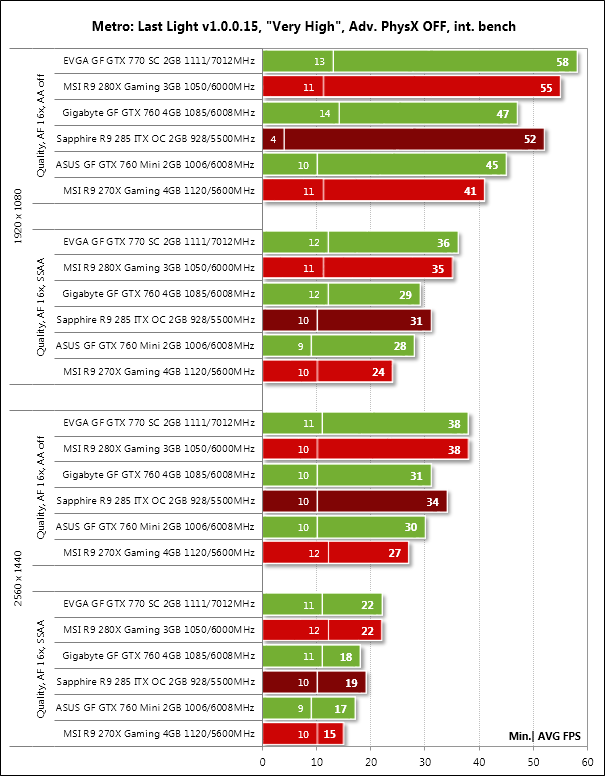

При отключении дополнительных физических эффектов в Metro: Last Light мы уже можем наблюдать типичную для сегодняшнего тестирования картину.
Пожалуй, наиболее впечатляющим преимущество видеокарт на графических процессорах AMD — и, в частности, Sapphire Radeon R9 285 ITX Compact OC Edition — выглядит в игре Company of Heroes 2.
Однако на фоне общей победы AMD в этой игре ложкой дёгтя являются провалы производительности по минимальному FPS на Sapphire Radeon R9 285 ITX Compact OC Edition, в особенности в разрешении 2560х1440 с использованием сглаживания, когда даже от Radeon R9 270X можно наблюдать двукратное отставание. Причина банальна — нехватка видеопамяти вкупе с недостаточно эффективным алгоритмом сжатия текстур. Двух гигабайт здесь явно недостаточно, но та же ASUS GeForce GTX 760 DirectCU Mini способна демонстрировать более высокий FPS в этом режиме качества. Жаль, что Radeon R9 285 по умолчанию не наделили четырьмя гигабайтами видеопамяти.

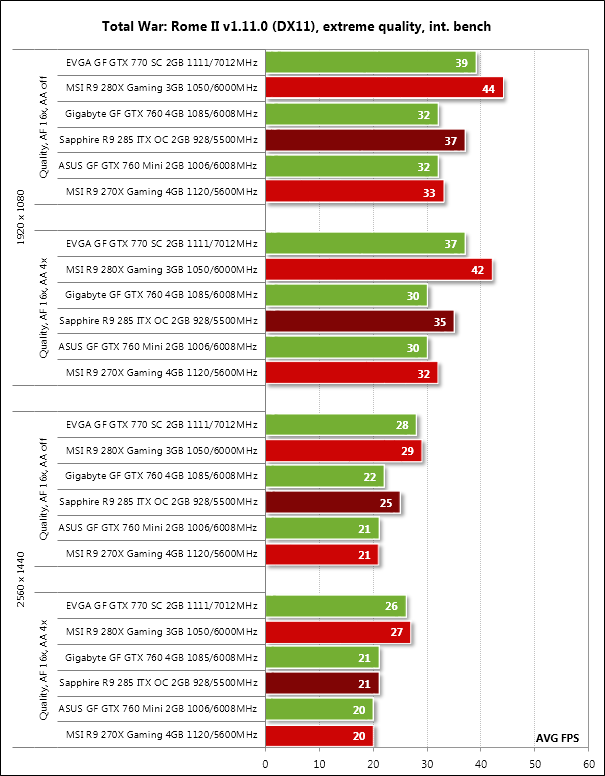

В Total War: Rome II ситуация стабилизировалась.
Данная игра также требовательна к объёму видеопамяти, но таких просадок, как в Company of Heroes 2, здесь нет.

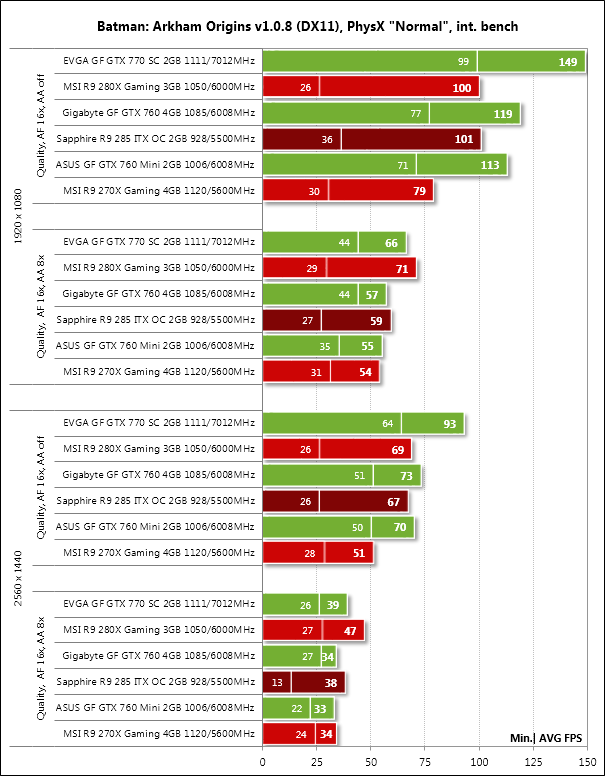

Результаты в Batman: Arkham Origins, кроме традиционной разницы в расстановке сил между режимами без использования сглаживания и при его активации, отличились ещё и тем, что Sapphire Radeon R9 285 ITX Compact OC Edition вплотную подобралась к старшей MSI Radeon R9 280X Gaming, а в самом лёгком графическом режиме даже опередила её.
Правда, в разрешении 2560х1440 пикселей и с использованием MSAA8x отставание от Radeon R9 280X всё же серьёзно выросло, да и минимальный FPS на Radeon R9 285 с её двумя гигабайтами оставляет желать лучшего.

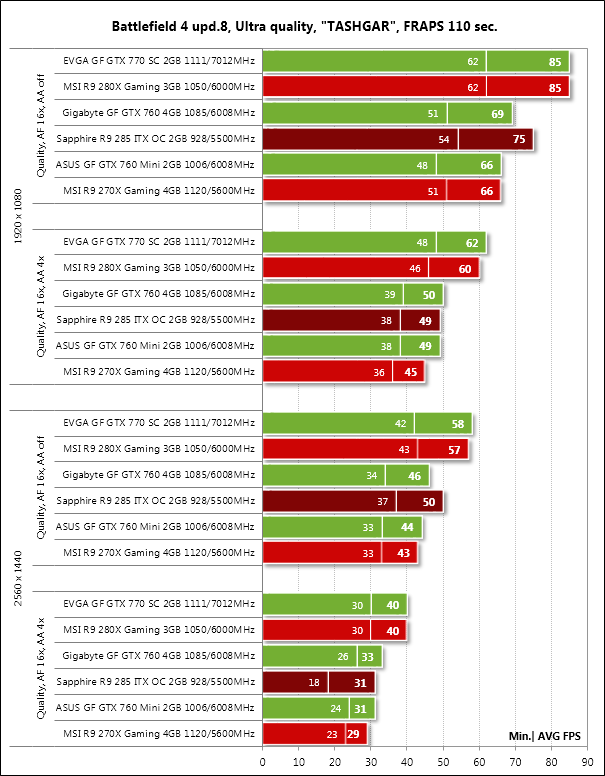

В трёх из четырёх тестовых режимов Battlefield 4 мы можем наблюдать вполне стандартную для сегодняшнего тестирования картину.
Но и в этой игре не обошлось без низкого минимального числа кадров в секунду на Sapphire Radeon R9 285 ITX Compact OC Edition в разрешении 2560х1440 пикселей с использованием сглаживания.

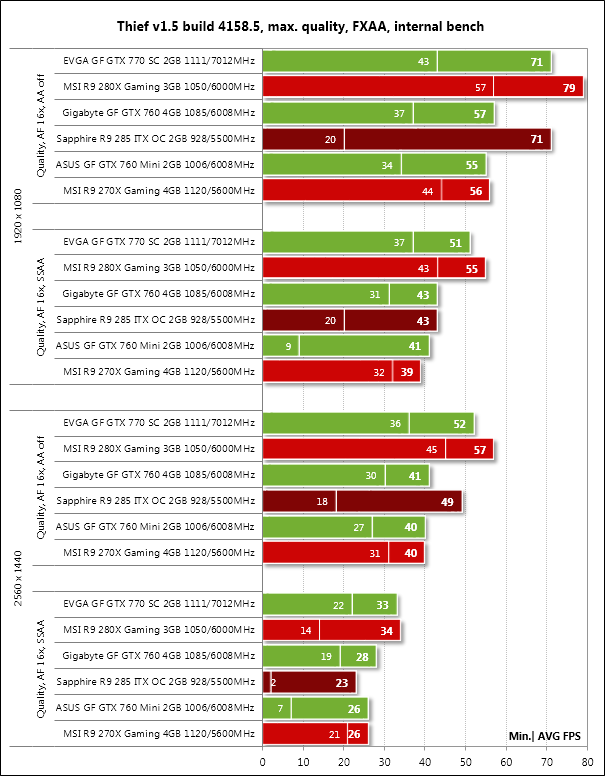

В этой игре Sapphire Radeon R9 285 ITX Compact OC Edition заметно быстрее обеих версий GeForce GTX 760 без использования сглаживания, но при его включении производительность видеокарты существенно снижается, а в разрешении 2560х1440 пикселей мы вновь можем наблюдать последствия нехватки памяти на Radeon R9 285.

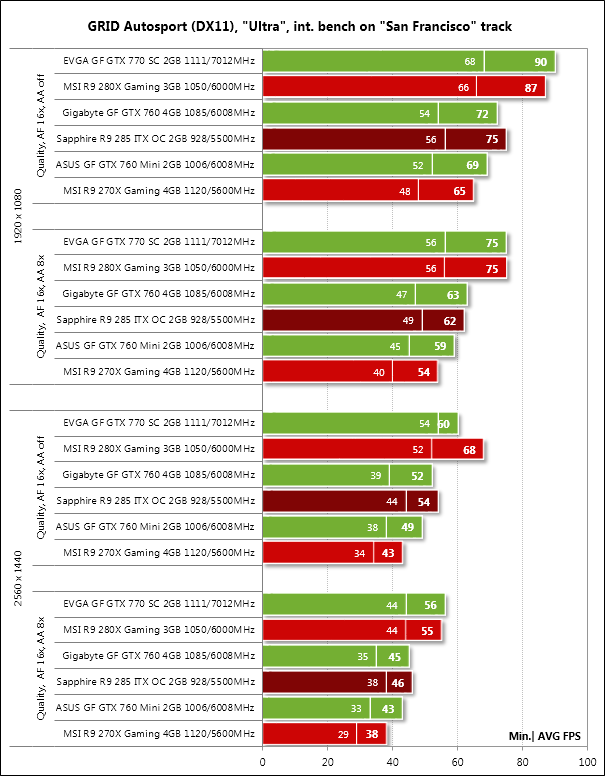

Куда менее требовательная, чем Thief, GRID Autosport даётся сегодняшним видеокартам меньшими усилиями.
Что касается расстановки видеокарт по производительности, то никаких неожиданностей здесь нет.
Дополним построенные диаграммы итоговой таблицей с результатами тестов с выведенными итоговыми средним и минимальным значением FPS по каждой видеокарте.
Прежде всего, сравним производительность Sapphire Radeon R9 285 ITX Compact OC Edition и Radeon R9 280X (в исполнении MSI), которая в нынешней линейке AMD стоит на ступеньку выше по стоимости и производительности. За нулевую ось приняты результаты MSI Radeon R9 280X Gaming, а показатели Sapphire отражены в виде отклонений от неё.
За исключением одной-двух игр в отдельных режимах качества, Sapphire Radeon R9 285 ITX Compact OC Edition стабильно и ожидаемо медленнее MSI Radeon R9 280X Gaming, в особенности в режимах с использованием сглаживания, ввиду недостатка оперативной памяти у новинки. Апогея эта нехватка достигает в наиболее ресурсоёмком режиме игры Company of Heroes 2, где оригинальная видеокарта Sapphire проигрывает до 57%. В среднем по всем игровым тестам отставание Radeon R9 285 от Radeon R9 280X составляет 9-13% без использования сглаживания и 16-20% при его активации.
Теперь оценим, насколько Sapphire Radeon R9 285 ITX Compact OC Edition 2 Гбайт быстрее MSI Radeon R9 270X Gaming 4 Гбайт.
И вновь здесь выпала из общего ряда Company of Heroes 2 как наиболее требовательная к объёму видеопамяти игра, но в остальных играх преимущество Radeon R9 285 очевидно и в среднем составляет 17-19% без использования сглаживания и 11-15% при его включении.
Наконец, сравним Sapphire Radeon R9 285 ITX Compact OC Edition с ASUS GeForce GTX 760 DirectCU Mini, являющейся конкурентом новинке не только по стоимости, но и по форм-фактору.
Несмотря на тот факт, что ASUS GeForce GTX 760 DirectCU Mini удалось одержать победы в Sniper Elite V2 и Metro: Last Light с Advanced PhysX, а также отдельных режимах Total War: SHOGUN 2 — Fall of the Samurai, Batman: Arkham Origins, Company of Heroes 2 и даже Thief, в целом компактная Radeon R9 285 опережает такую же компактную GeForce GTX 760. В среднем по всем тестам её преимущество составляет 10-11% без использования сглаживания и 3-5% при его активации.
Измерение энергопотребления системы с различными видеокартами осуществлялось с помощью многофункциональной панели Zalman ZM-MFC3, которая показывает потребление системы «от розетки» в целом (без учёта монитора). Измерение было проведено в 2D-режиме при обычной работе в Microsoft Word или интернет-сёрфинге, а также в 3D-режиме. В последнем случае нагрузка создавалась с помощью четырёх последовательных циклов вступительной сцены уровня Swamp из игры Crysis 3 в разрешении 2560х1440 пикселей при максимальных настройках качества графики, но без использования сглаживания MSAA.

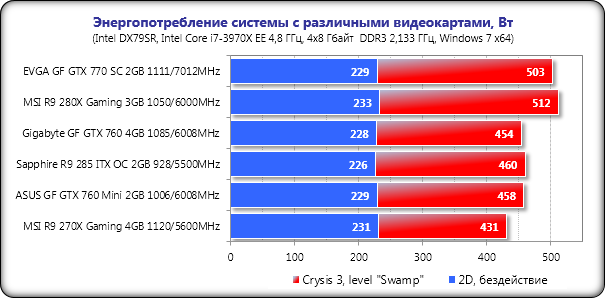

Давайте сравним уровень энергопотребления систем с протестированными сегодня видеокартами.
Вполне можно сказать, что система с Sapphire Radeon R9 285 ITX Compact OC Edition потребляет столько же, сколько и конфигурации с ASUS GeForce GTX 760 DirectCU Mini или такой же моделью видеокарты Gigabyte. Любому из этих вариантов хватит блока питания мощностью 500 ватт, а то и скромнее, ведь в нашем случае использовалась система с разогнанным шестиядерным процессором на частоте 4,8 ГГц. Энергопотребление системы с Sapphire Radeon R9 285 ITX Compact OC Edition примерно на 50 ватт ниже энергопотребления конфигурации с MSI Radeon R9 280X Gaming и на 30 ватт больше, чем у варианта с MSI Radeon R9 270X Gaming. В 2D-режиме разницы в уровне потребления электроэнергии практически нет.
Sapphire Radeon R9 285 ITX Compact OC Edition представляет собой довольно интересную видеокарту для компактных mini-ITX-систем. К примеру, она не только производительнее, чем протестированная нами ранее видеокарта такого же класса ASUS GeForce GTX 760 DirectCU Mini, но ещё и менее громкая в работе, а уровень энергопотребления оказался точно таким же. При практически одинаковой рыночной стоимости этих видеокарт, на наш взгляд, выбор очевиден, да и вообще данная модель Sapphire на неопределённое время захватывает пальму первенства среди видеокарт mini-ITX-класса.
Пожалуй, из недостатков можно отметить только некомфортный звуковой фон работы видеокарты в 3D-режиме, а во всём остальном, включая эффективность охлаждения, — одни достоинства. В их числе качественная элементная база с усиленной системой питания и долговечными компонентами, эффективная система охлаждения, UEFI BIOS, разнообразие выходов и поддержка мультимониторных конфигураций, надёжная и красивая упаковка, а также превосходная комплектация с бонусом. Оверклокерский потенциал видеокарты нас сегодня не впечатлил, но, положа руку на сердце, скажем, что от столь компактной видеокарты мы и не ждали особых достижений, да и не разгоняют их обычно. Кроме того, в отношении конкретной модели видеокарты Radeon R9 285 нужно отметить, насколько удачно она вписалась в нынешнюю линейку AMD — аккурат между Radeon R9 280X и Radeon R9 270X. Вот только что же теперь делать с Radeon R9 280?
