Процессорная система воздушного охлаждения Macho120 не является новинкой, так как выпущена более полутора лет назад. Однако в ноябре прошлого года кулер был обновлен до версии А, что отражено и в его названии — Thermalright Macho120 Rev.A. Модернизации подверглись тепловые трубки, которые теперь никелированы, верхняя пластина радиатора, вентилятор и система крепления. Но в остальном Macho120 по-прежнему является слегка уменьшенной копией всем известного Thermalright HR-02 Macho. Давайте с ней сегодня познакомимся, проверим эффективность и уровень шума, а также сравним с конкурентами.
⇡#Технические характеристики и рекомендованная стоимость
Технические характеристики системы охлаждения Thermalright Macho120 Rev.A приведены в таблице.
| Наименование технических характеристик | Thermalright Macho120 Rev.A |
|---|---|
| Размеры кулера (ВхШхТ), вентилятора(ов), мм |
150x120x102 (120x120х25) |
| Полная масса, г | 745 (600 — радиатор) |
| Материал радиатора и конструкция | Перфорированная башенная конструкция из алюминиевых пластин на пяти медных, никелированных тепловых трубках диаметром 6 мм, проходящих сквозь медное основание |
| Количество пластин радиатора, шт. | 30 |
| Толщина пластин радиатора, мм | 0,4 |
| Межрёберное расстояние, мм | 3,1 |
| Расчётная площадь радиатора, см2 | н/д |
| Термическое сопротивление, °С/W | – |
| Тип и модель вентилятора | Thermalright TY-121BW |
| Скорость вращения вентилятора, об/мин | 600–1300 |
| Воздушный поток, CFM | 46,2 (макс.) |
| Уровень шума, дБА | 25,4 (макс.) |
| Статическое давление, мм H2O | н/д |
| Количество и тип подшипников вентилятора | 1, скольжения |
| Время наработки вентилятора на отказ, часов/лет | н/д |
| Номинальное/стартовое напряжение вентилятора, В | 12 / 3,2 |
| Сила тока вентилятора, А | 0,21 |
| Примерное пиковое энергопотребление вентилятора, Вт | 2,52 |
| Возможность установки на процессоры с разъёмами | Intel LGA775/115x/1366/2011, AMD Socket 939/AM2(+)/AM3(+)/FMx(+) |
| Дополнительно (особенности) | Вентилятор с PWM-управлением, возможность установки второго вентилятора, термопаста Thermalright |
| Рекомендованная стоимость, долларов США | 45 |
Кулер поставляется в большой картонной коробке с изображением самого Thermalright Macho120 Rev.A на лицевой стороне и названием модели.
На одной из боковых сторон можно найти ещё одно фото кулера, а также перечень уже полученных им наград.
 |
 |
Другие стороны коробки отведены под описание ключевых особенностей и технические характеристики.
В комплекте поставки находится стандартный набор креплений Thermalright с термопастой в маленьком пакетике, инструкция по установке и фирменная длинная отвёртка с крестовым магнитным наконечником.
Выпускается 120-й «Мачо» на Тайване, и на него предоставляется гарантия сроком 2 года. Рекомендованная стоимость — 45 долларов США. В розничных сетях нашей страны цены на эту модель начинаются от 1 500 рублей.
Как уже было сказано выше, Thermalright Macho120 Rev.A представляет собой слегка уменьшенную копию всем известной модели Macho или ее клонов. Это по-прежнему кулер башенной конструкции с прямоугольным перфорированным радиатором на тепловых трубках и вентилятором.
 |
 |
Никелированы здесь только тепловые трубки и основание, а алюминиевые пластины радиатора этой особенности лишены. Стоит отметить не только уменьшившиеся размеры, но и анодированную верхнюю пластину, делающую кулер несколько интереснее в визуальном плане.
 |
 |
Что касается размеров, то высота кулера уменьшена с 162 до 150 мм, ширина — с 140 до 120 мм, а вот толщина осталась прежней — 102 мм.
Количество пластин в радиаторе равно 30. Их толщина составляет 0,4 мм, а межрёберное расстояние — 3,1 мм.
 |
 |
 |
Каждая алюминиевая пластина имеет по 56 прямоугольных прорезей с загнутым вверх краем. Вкупе с большим центральным отверстием и открытыми боковыми сторонами это должно позволить Thermalright Macho120 Rev.A сохранять эффективность охлаждения при низких скоростях вентилятора.
 |
 |
Заметим, что о возможности работы радиатора в безвентиляторном режиме производитель речи не ведёт, хотя прямо говорит об этом при описании его старшего собрата — Thermalright HR-02 Macho.
В дополнение к уменьшению размеров сокращено и число тепловых трубок. Теперь в радиаторе вместо шести 6-мм трубок используются пять такого же диаметра.
Схема расположения тепловых трубок в теле радиатора осталась прежней: они чередуются друг с другом, равномерно распределяя тепло по пластинам радиатора. Контакт трубок и пластин радиатора осуществлён простой опрессовкой.
В основании размером 40х40 мм тепловые трубки лежат в желобках с расстоянием 1 мм друг от друга.
Минимальная толщина пластины под трубками составляет 2,2 мм. В отличие от пластин, в основании тепловые трубки пропаяны.
Похоже, что в Thermalright научились делать не только ровные, но и качественно обработанные основания.
Хотя, быть может, это особенность только воздушных кулеров Thermalright среднего ценового диапазона, а все Hi-End-модели имеют характерный горб на основании, как и прежде. В нашем экземпляре Thermalright Macho120 Rev.A основание оказалось ровным, а не совсем равномерный отпечаток на теплораспределителе процессора вызван выпуклостью самого процессора.
 |
 |
На радиаторе установлен семилопастный вентилятор Thermalright TY-121BW размерами 120х120х25 мм с чёрной рамкой и белой крыльчаткой.
 |
 |
Такой модели нет в ассортименте выпускаемых Thermalright вентиляторов — вероятно, он заказывается у сторонних производителей. Диаметр крыльчатки — 112 мм, статора — 40 мм. Благодаря PWM-управлению, скорость вентилятора регулируется автоматически в диапазоне от 600 до 1300 об/мин, при максимальном воздушном потоке 46,2 CFM и уровне шума 25,4 дБА. Статическое давление в характеристиках, к сожалению, не указано.
На статоре вентилятора есть наклейка с указанием модели, напряжения, силы тока и страны-производства.
Если основываться на информации с нее, данный вентилятор должен потреблять не более 2,5 Вт, а на деле оказалось, что при максимальной скорости его энергопотребление не превышает 1,6 Вт. Стартовое напряжение равно 3,2 В. В вентиляторе TY-121BW используется подшипник скольжения, срок службы которого в характеристиках не указан.
Для закрепления вентилятора на радиаторе используются проволочные скобы характерной для Thermalright конфигурации.
Скоб в комплекте всего две, так что для дополнительного вентилятора потребуется либо найти и приобрести ещё одну пару, либо использовать кустарные оверклокерские способы. В качестве виброгасителей между радиатором и вентилятором можно установить комплектные силиконовые прокладки на клейкой основе. Правда, их размеры вчетверо больше требуемых, поэтому можно смело использовать одну из них, разрезав на четыре равные части.
Thermalright Macho120 Rev.A совместим со всеми без исключения современными платформами персональных компьютеров, а сама процедура установки не изменяется вот уже который год. Тем лучше, ведь крепление не только простое в сборке и монтаже, но и максимально надёжное, что важно для тяжёлых и габаритных кулеров топ-класса. Впрочем, Thermalright Macho120 Rev.A к ним отнести нельзя, ведь весит он всего 745 граммов.
На тестовую платформу с разъёмом LGA2011 кулер устанавливается в три приёма. Сначала в отверстия крепления опорной пластины сокета вворачиваются шпильки с резьбой внутри.
 |
 |
Затем к этим шпилькам винтами крепится стальная опорная пластина.
Ну и, наконец, кулер устанавливается на процессор и равномерно притягивается прижимной пластиной с двумя винтами.
Для этого и требуется длинная отвёртка, которая для вворачивания одного из винтов крепления вставляется в центральное отверстие в радиаторе. Усилие прижима очень высокое. Даже стальные пластины крепления толщиной около 1,7 мм выгибаются при затягивании винтов.
Что касается совместимости Thermalright Macho120 Rev.A с высокими радиаторами на модулях памяти или на силовых элементах в зоне процессорного разъёма, то здесь всё более-менее хорошо. Расстояние от радиатора до материнской платы составляет 42 мм, и пусть вентилятор висит на 10 мм ниже, он смещён ближе к процессорному разъёму — то есть если он что-то и заблокирует, то только ближайший к нему слот оперативной памяти. В нашем случае и вентилятор не помешал вообще ничему.
 |
 |
Внутри корпуса Thermalright Macho120 Rev.A действительно выглядит сравнительно компактно, его высота — 150 мм — обеспечит совместимость практически со всеми корпусами глубиной 165-170 мм.
Ну а кабель вентилятора длиной целых 600 мм позволит подключить его даже к наиболее удалённым точкам этого самого корпуса.
⇡#Тестовая конфигурация, инструментарий и методика тестирования
Тестирование систем охлаждения было проведено в закрытом корпусе системного блока следующей конфигурации:
Для проведения базовых тестов шестиядерный процессор на опорной частоте 100 МГц при фиксированном на значении 44 множителе и активированной функции Load-Line Calibration был разогнан до 4,4 ГГц с повышением напряжения в BIOS материнской платы до 1,245~1,250 В. Технология Turbo Boost во время тестирования была выключена, а вот Hyper-Threading для повышения тепловыделения была активирована. Напряжение модулей оперативной памяти было зафиксировано на отметке 1,6125 В, а её частота составляла 2,133 ГГц с таймингами 9-11-11-20_CR1. Прочие параметры BIOS, относящиеся к разгону процессора или оперативной памяти, не изменялись.
Тестирование проведено в операционной системе Microsoft Windows 7 Ultimate x64 SP1. Программное обеспечение, использованное для теста, следующее:
Полный снимок экрана во время проведения одного из циклов тестирования выглядит следующим образом:
Нагрузка на процессор создавалась двумя последовательными циклами LinX AVX с указанными выше настройками. На стабилизацию температуры процессора между циклами отводилось 8–10 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура самого горячего из шести ядер центрального процессора в пике нагрузки и в режиме простоя. Кроме того, в отдельной таблице будут приведены температуры всех ядер процессора и их усреднённые значения. Комнатная температура контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования она колебалась в диапазоне 24,2–24,5 °C.
Измерение уровня шума систем охлаждения осуществлялось с помощью электронного шумомера CENTER-321 в период от одного до трёх часов ночи в полностью закрытой комнате площадью около 20 м2 со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся только сам кулер и его вентилятор. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от статора вентилятора. Системы охлаждения размещались на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 29,8 дБА, а субъективно комфортный (просьба не путать с низким!) уровень шума кулеров при измерениях с такого расстояния находится около отметки 36 дБА. Условно тихий уровень шума принят нами у отметки 33 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального контроллера путём изменения питающего напряжения с шагом 0,5 В.
Так как у нас теперь есть новый лидер среднего ценового сегмента — Scythe Kotetsu, то с ним мы и будем сравнивать все новинки стоимостью до 40 долларов США.
 |
 |
Кроме того, в тесты включён ещё один кулер среднего ценового диапазона — Thermalright TRUE Spirit 140 ($45) с одним штатным вентилятором TY-140.
 |
 |
Сравнение Thermalright Macho120 Rev.A с Thermalright HR-02 Macho можно будет провести по нашим сводным диаграммам.
Добавим, что регулировка скорости вращения всех вентиляторов систем охлаждения осуществлялась с помощью специального контроллера с точностью ±10 об/мин в диапазоне от 800 об/мин до их максимума с шагом 200 об/мин.
⇡#Результаты тестирования и их анализ
Изучение эффективности Thermalright Macho120 Rev.A мы начали с попыток заставить его охлаждать процессор в безвентиляторном режиме. Однако все они оказались тщетными. Даже при частоте 3,8 ГГц и напряжении всего 1,125 В за каких-то 5 минут нагрузки Linpack температура процессора достигала 90 градусов Цельсия и начинался троттлинг.
Более того, даже на номинальной частоте процессора радиатор Macho120 не смог обеспечить ему стабильность под Linpack, хотя до наступления срабатывания режима термозащиты прошло вдвое больше времени, чем при 3,8 ГГц. В общем, можно сказать, что Thermalright Macho120 Rev.A не создан для пассивного охлаждения шестиядерных процессоров Intel. В то же время мы не исключаем возможности его работы в таком режиме на процессорах с более скромным уровнем тепловыделения, чем у нашего Intel Core i7-3970X Extreme Edition.
Результаты тестирования эффективности систем охлаждения со штатными вентиляторами представлены в таблице и на диаграмме:
Эффективность Thermalright Macho120 Rev.A в каждом скоростном режиме работы вентилятора на 1 градус Цельсия в пике нагрузки ниже показателей Scythe Kotetsu. А так как последний недавно был назван нами лидером среди кулеров средней стоимости, опередив Thermalright TRUE Spirit 120, результат Macho120 можно считать вполне достойным. С другой стороны, стоимость Macho120 примерно на 10 долларов США выше цены Kotetsu, а по размерам и весу эти кулеры вполне сравнимы, так что особого впечатления в плане эффективности охлаждения герой сегодняшней статьи на нас не произвёл. О каком-либо сравнении с Thermalright TRUE Spirit 140, как вы понимаете, говорить вообще не приходится.

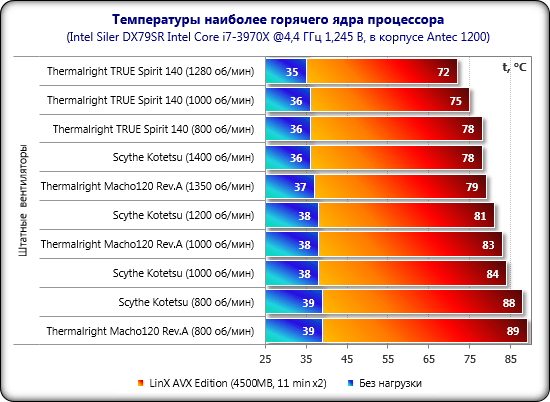

Внесём полученные результаты в сводную таблицу* и на диаграмму, где все протестированные нами системы охлаждения представлены в их штатных комплектациях при разгоне процессора до 4,4 ГГц и напряжении 1,245~1,250 В.
* Пиковая температура самого горячего ядра процессора отражена на диаграмме с учётом дельты от комнатной температуры и для всех систем охлаждения приведена к 25 градусам Цельсия.
В этом рейтинге систем охлаждения Thermalright Macho120 Rev.A занял последнюю строчку в группе кулеров, удержавших температуру процессора в пределах 80 градусов Цельсия. С одной стороны, результат достаточно скромный, а с другой — Macho120 удалось обойти довольно много и более дорогих систем охлаждения.
При проверке CPU на максимальный разгон Thermalright Macho120 Rev.A в штатном режиме с одним вентилятором при максимальной скорости обеспечил шестиядерному процессору стабильность на частоте 4500 МГц, напряжении 1,275 В и пиковой температуре наиболее горячего ядра 85 градусов Цельсия.
Thermalright Macho120 Rev.A 1350 об/мин

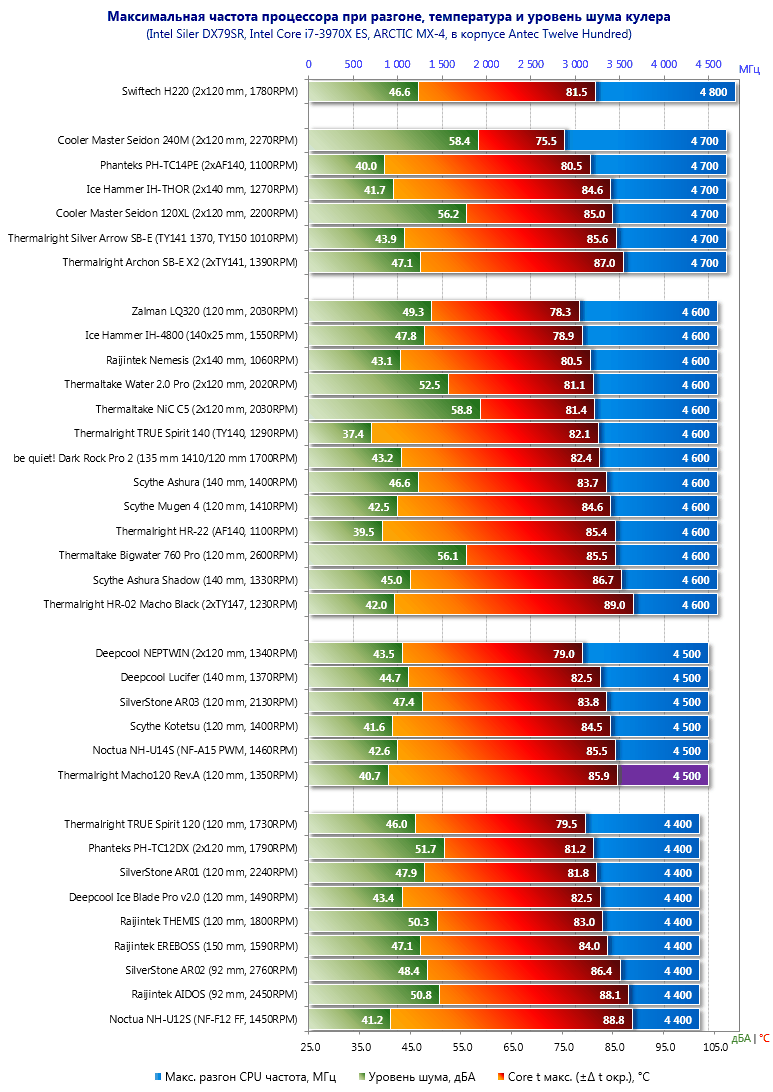

Не откладывая кота в долгий ящик, заносим этот результат ещё в одну сводную таблицу и на диаграмму.
И здесь последнее место, правда не в самой худшей группе кулеров с предельным разгоном. Можно сказать, что эффективность Thermalright Macho120 Rev.A довольно скромная, а вот как у этого кулера обстоят дела с уровнем шума — сейчас узнаем.
Уровень шума участников нашего сегодняшнего тестирования был измерен во всём диапазоне работы их вентиляторов по изложенной в соответствующем разделе статьи методике и представлен на графике.
Как видите, кривая уровня шума Thermalright Macho120 Rev.A чуть ли не полностью повторяет кривую уровня шума Scythe Kotetsu, но максимальное значение все же чуть меньше. Мы положительно охарактеризовали вентилятор Scythe GlideStream 120 на Kotetsu и сегодня с полной уверенностью можем дать такую же оценку вентилятору Thermalright TY-121BW на Macho120 Rev.A. Единственное, что нужно отметить, — это лёгкий шелест крыльчатки при скоростях от 650 до 850 об/мин, но он не оставляет неприятного осадка, как это нередко бывает, и едва заметен в полной тишине. На фоне работы системного блока выделить этот шелест будет попросту невозможно. Комфортным мы можем назвать Thermalright Macho120 Rev.A при скорости вентилятора 1100 об/мин, а тихим — при 920 об/мин. Никаких посторонних звуков пластины алюминиевого радиатора не издают.
Thermalright Macho120 Rev.A — самый обычный процессорный кулер, не имеющий ни каких-то выдающихся достоинств, ни серьёзных недостатков. Его эффективность немногим ниже, чем у лидера среднего ценового сегмента, в том числе и по максимально достигнутой частоте процессора при разгоне, а вот стоимость, к сожалению, несколько выше. Высота радиатора и его совместимость с высокими модулями оперативной памяти, а также уровень шума идентичны оным у Scythe Kotetsu. В безвентиляторном режиме Macho120 не справляется с охлаждением топовых процессоров при их нагрузке жестким алгоритмом Linpack.
Универсальность и простота установки вкупе с надежностью крепления — по-хорошему, уже привычная черта подавляющего большинства новых кулеров. В общем, ничего особенного, но и ничего плохого. Пожалуй, окажись рыночная стоимость Thermalright Macho120 Rev.A не выше 35 долларов США и будь в комплекте дополнительная пара проволочных креплений для второго вентилятора, мы могли бы без раздумий рекомендовать эту модель к покупке. А сейчас такой уверенности у нас в этом нет. Выбор, как и всегда, за вами.
