Обзор 7 материнских плат AMD B550 дешевле 10 000 рублей: есть ли достойные устройства в этом ценовом сегменте?

Технические характеристики участников тестирования. ASRock B550M-HDV. ASRock B550M Pro4

Так сложилось, что к нам в редакцию для одиночных обзоров приезжают в основном материнские платы дороже 15 000 рублей. В этом году, если говорить о чипсете AMD B550, мы протестировали такие модели, как ASUS ROG STRIX B550-E GAMING, ASUS ROG STRIX B550-F GAMING (WI-FI), ASRock B550 PG Velocita, GIGABYTE B550 Vision D и MSI MAG B550 Tomahawk. Ни одно из устройств не провалилось, и было бы странно наблюдать обратное. Выход таких плат в продажу наглядно показывает, что AMD делает большую ставку именно на набор логики B550, а потому инициатива производителей, присылающих подобные платы, вполне оправданна. И все же очевидно, что наиболее продаваемыми в нашей стране будут материнки попроще и подешевле. Именно это и замотивировало нас создать очередной сравнительный тест. Сегодня вы познакомитесь сразу с семью B550-платами, которые стоят 10 000 рублей и меньше.

⇡#Технические характеристики участников тестирования

Возможности чипсета AMD B550 уже хорошо известны — повторюсь, на нашем сайте вышло много одиночных обзоров матплат. Этот набор логики появился спустя год после X570, и устройства на его основе получили поддержку PCI Express 4.0 и гарантированную стопроцентную совместимость с чипами Ryzen 5000. Однако на старте продаж цены на B550-платы нас явно не обрадовали — в июле и августе многие новинки стоили больше 10 000 рублей. Как видите, к концу года ситуация несколько изменилась, и сегодня вы познакомитесь сразу с семью устройствами, подходящими под наш основной критерий. Полный перечень устройств и их характеристики приведены в таблице ниже.

Материнские платы нам любезно предоставил компьютерный магазин «Регард». Если вы откроете каталог B550-устройств на сайте, то увидите, что я взял практически все модели дешевле 10 000 рублей. В сравнительное тестирование не попала только GIGABYTE B550M AORUS ELITE, но она очень похожа на модель B550M DS3H. Такие платы, как GIGABYTE B550M AORUS PRO-P и ASRock B550 Phantom Gaming 4, стоят уже больше 10 000 рублей.

Легко заметить, что недорогие B550-платы обладают сходными чертами. Например, все семь моделей созданы на базе форм-фактора mATX, следовательно, они имеют ограниченное число слотов расширения. Внимательно изучив таблицу, можно увидеть, что в таких устройствах используются далеко не самые современные и качественные контроллеры и интерфейсы. Элементарный пример: только ASRock B550M Pro4, ASUS PRIME B550M-A и ASUS PRIME B550M-K получили порты USB 3.2 с пропускной способностью 10 Гбит/с.

На самом деле ко мне приехало сразу восемь устройств, однако одна модель вела себя нестабильно во время тестирования. Речь идет о Biostar B550MH, конвертер питания которой сильно греется даже во время простоя стенда. Смена прошивки BIOS не привела к улучшению ситуации, а внешний осмотр не выявил каких-либо конструктивных дефектов у платы. Так что было решено дисквалифицировать это устройство.

Нагрев Biostar B550MH без нагрузки (AMD Ryzen 7 3800X)

Нагрев Biostar B550MH без нагрузки (AMD Ryzen 5 3600)

⇡#ASRock B550M-HDV

Комплект поставки всех без исключения материнских плат можно охарактеризовать всего одним словосочетанием — минимально необходимый. В коробке с устройствами лежали кабели SATA (чаще всего две штуки), заглушка I/O-панели, винты для крепления M.2-накопителей, диск с драйверами и сопутствующим ПО и бумажное руководство по эксплуатации. Так что особого смысла разбирать комплект поставки героев сегодняшней статьи я не вижу.

ASRock B550M-HDV

Знакомство с B550-платами мы начнем с самого дешевого представителя, ведь ASRock B550M-HDV в некоторых магазина стоит даже меньше 6 000 рублей. Так как мы имеем дело с одними из самых недорогих плат, то нет ничего удивительного в том, что производители экономят буквально на всем — в том числе и на текстолите. Да, размеры печатной платы B550M-HDV сильно урезаны относительно форм-фактора mATX и составляют 230 × 201 мм. Впрочем, бывают mATX-материнки еще меньше. Вот и получается, что вместо четырех слотов расширения плата ASRock имеет всего два. Столько же у модели и DIMM-слотов, предназначенных для установки оперативной памяти.

Применение PCB меньшего размера влечет за собой некоторые нюансы во время сборки. Например, вы не сможете закрепить материнку по правому краю, следовательно, при подключении модулей оперативной памяти, SATA-коннекторов и 24-пинового разъема блока питания текстолит будет заметно прогибаться. Учтите этот момент на будущее. Второй минус — малое расстояние до портов для установки оперативной памяти. Так что советуем подобрать в систему небольшой кулер.

Первым слотом идет PCI Express x16, а вот единственный M.2-порт расположен сразу же за ним. Такое конструкторское решение мне не нравится, так как если вы установите в систему с ASRock B550M-HDV мощную и горячую видеокарту, то она будет греть закрепленный NVMe SSD. В остальном же к разводке компонентов на плате у меня претензий нет.

Дисковая подсистема у платы очень простая. Про единственный M.2 я уже сказал, но на правой стороне PCB есть еще четыре порта SATA 6 Гбит/с. В принципе, такого количества разъемов оказывается вполне достаточно для среднестатистического игрового ПК и уж тем более для офисной машины. Колодки развернуты относительно плоскости PCB на 90 градусов. Поэтому в слот PCI Express x16 смело можно устанавливать видеокарты длиннее 190 мм.

Еще одна проблема самых дешевых материнских плат — наличие небольшого числа разъемов для подключения вентиляторов. ASRock B550M-HDV, как и большинство других матплат, принимающих участие в сегодняшнем тестировании, оснащена всего тремя 4-штырьковыми коннекторами. Два из них расположены рядом с гнездом AM4: к одному разъему мы подключим вентилятор процессорной СО, а к другому — корпусную крыльчатку, закрепленную на задней стенке. Еще один 4-пиновый коннектор разведен в нижней части PCB — к нему мы подключим вентилятор, прикрученный к передней панели корпуса. Если ваша сборка будет иметь именно такую схему подключения «карлсонов», то никаких проблем вы не испытаете. А вот если вентиляторов в системе окажется гораздо больше, то придется выкручиваться из сложившейся ситуации: докупать разветвители, переходники, реобасы или же выбирать корпус с уже предустановленной регулировкой частоты вращения вентиляторов.

Все три коннектора, кстати, могут управлять вращением крыльчаток как с ШИМ, так и без нее. Частоту вращения можно привязать либо к температуре центрального процессора, либо к температуре чипсета.

Внутренние порты ASRock B550M-HDV:

• 1 × F-Audio,
• 1 × TPM,
• 1 × COM,
• 2 × USB 2.0,
• 1 × USB 3.2 Gen1 Type A.

Порты на I/O-панели:

• 1 × PS/2,
• 1 × D-Sub,
• 1 × DVI-D,
• 1 × HDMI,
• 2 × USB 2.0 Type A,
• 4 × USB 3.2 Gen1 Type A,
• 1 × RJ-45,
• 3 × 3,5 мм.

За проводную сеть в устройстве отвечает гигабитный контроллер Realtek RTL8111H, а за звук — Realtek ALC887. Никаких японских конденсаторов, не проводящих ток слоев текстолита и усилителей для наушников вы здесь не увидите — это бюджетная материнка.

Подсистема питания ASRock B550M-HDV состоит из честных шесть фаз, работающих по схеме 4+2 (питание CPU + питание SoC). Для большей наглядности приведу компоненты VRM-зоны в виде списка:

• Контроллер — Richtek RT3667BQ.
• Дублеры фаз — не предусмотрены.
• Мосфеты, входящие в состав одной фазы и отвечающие за работу ЦП, — 1 × Sinopower SM4337 и 1 × Sinopower SM4336.
• Мосфеты, входящие в состав одной фазы и отвечающие за работу SoC, — 2 × Sinopower SM4337 и 2 × Sinopower SM4336.

Дополнительного охлаждения мосфеты конвертера питания не получили.

asrock_1 (2).png

Смотреть все изображения (61)

asrock_1 (3).png

asrock_1 (4).png

asrock_1 (5).png

asrock_1 (6).png

asrock_1 (7).png

asrock_1 (8).png

asrock_1 (9).png

asrock_1 (10).png

asrock_1 (11).png

asrock_1 (12).png

asrock_1 (13).png

asrock_1 (14).png

asrock_1 (15).png

asrock_1 (16).png

asrock_1 (17).png

asrock_1 (18).png

asrock_1 (19).png

asrock_1 (20).png

asrock_1 (21).png

asrock_1 (22).png

asrock_1 (23).png

asrock_1 (24).png

asrock_1 (25).png

asrock_1 (26).png

asrock_1 (27).png

asrock_1 (28).png

asrock_1 (29).png

asrock_1 (30).png

asrock_1 (31).png

asrock_1 (32).png

asrock_1 (33).png

asrock_1 (34).png

asrock_1 (35).png

asrock_1 (36).png

asrock_1 (37).png

asrock_1 (38).png

asrock_1 (39).png

asrock_1 (40).png

asrock_1 (41).png

asrock_1 (42).png

asrock_1 (43).png

asrock_1 (44).png

asrock_1 (45).png

asrock_1 (46).png

asrock_1 (47).png

asrock_1 (48).png

asrock_1 (49).png

asrock_1 (50).png

asrock_1 (51).png

asrock_1 (52).png

asrock_1 (53).png

asrock_1 (54).png

asrock_1 (55).png

asrock_1 (56).png

asrock_1 (57).png

asrock_1 (58).png

asrock_1 (59).png

asrock_1 (60).png

asrock_1 (61).png

asrock_1 (62).png

Смотреть все
изображения (61)

Каждый производитель снабжает свои материнские платы BIOS с фирменными функциональными решениями. Пусть доказательством моих слов послужит сравнение прошивок ASRock B550M-HDV и, например, ASRock Fatal1ty AB350 Gaming K4, вышедшей в 2017 году. Да, в зависимости от модели меняется наполнение BIOS различными настройками — и в основном это касается разгона. Что ж, сравнить функциональность прошивок материнских плат, участвующих в сегодняшнем тестировании, вы можете при помощи закрепленных таблиц и скриншотов — в них указаны основные, на мой взгляд, опции, которые могут пригодиться пользователю.

Если вы хотите более подробно изучить особенности BIOS материнских плат ASRock B550, то рекомендую прочитать обзор ASRock B550 PG Velocita.

⇡#ASRock B550M Pro4

У меня нет точных данных, но что-то мне подсказывает, что платы ASRock серии Pro4 пользуются большим спросом в России, ведь мы имеем дело с устройством, которое хорошо смотрится в системе координат «цена — качество». Те же ASUS PRIME B550M-A и MSI D550M PRO-VDH WIFI стоят больше.

ASRock B550M Pro4

В отличие от «сестрицы» B550M-HDV, материнская плата ASRock B550M Pro4 выполнена на базе полноразмерной печатной платы mATX — это квадрат со сторонами 244 мм. Поэтому и с установкой крупных кулеров нет никаких проблем — проверено на таких габаритных моделях, как Thermalright Archon SB-E X2 и Noctua NH-D15S.

И все же ASRock B550M Pro4, хотя ее цена и приближается к 10 000 рублям, по позиционированию считается бюджетным устройством. А значит, необходимости распаивать, например, внешние органы управления и прочие «улучшайзеры» у изготовителя нет никакой. Тем не менее в нижней части печатной платы у ASRock B550M Pro4 есть световая индикация, демонстрирующая, на каком уровне инициализации находится система во время ее включения. Она получила название Post Status Checker.

Печатная плата получила сразу три слота расширения, причем основной PEG-порт армирован. Второй PCI Express x16 на самом деле работает в режиме PCI Express x4 3.0. А еще нельзя не заметить на плате сразу три M.2-порта. В один из них производитель предлагает опционально установить Wi-Fi-модуль стандарта 2230. На I/O-панели есть место для подключения антенн. Второй порт M.2 работает в режиме PCI Express x2 3.0, поддерживает SSD с интерфейсом SATA 6 Гбит/с и делит пропускную способность с разъемами SATA3_5 и SATA3_6. Основной же M.2-разъем получил название Hyper — он работает в режиме PCI Express x4 4.0, а посадочное место оснащено алюминиевым радиатором. Его расположение нельзя назвать удачным.

Зато удобно распаяны колодки для подключения вентиляторов. У ASRock B550M Pro4 их насчитывается уже 4 штуки. Регулировка частоты вращения совершается по тому же принципу, что и в B550M-HDV, — при помощи функции Fan-tastic.

Внутренние порты ASRock B550M Pro4:

• 1 × F-Audio,
• 1 × TPM,
• 1 × COM,
• 2 × USB 2.0,
• 2 × USB 3.2 Gen1 Type A,
• 2 × RGB LED,
• 2 × LED.

Порты на I/O-панели:

• 1 × PS/2,
• 1 × D-Sub,
• 1 × DisplayPort,
• 1 × HDMI,
• 2 × USB 2.0 Type A,
• 4 × USB 3.2 Gen1 Type A,
• 1 × USB 3.2 Gen2 Type A,
• 1 × USB 3.2 Gen2 Type C,
• 1 × RJ-45,
• 3 × 3,5 мм.

За проводную сеть в устройстве отвечает гигабитный контроллер Realtek RTL8111H — тут «Прошка» ничем не отличается от ранее рассмотренной матплаты ASRock. А вот «звук» у платы оказался более прокачанным. Во-первых, применяется процессор Realtek ALC1200. Во-вторых, область печатной платы с компонентами аудиотракта экранирована от остальной части PCB, а левый и правый канал разведены в разных слоях текстолита. В-третьих, в цепь добавлены японские конденсаторы.

Производитель утверждает, что подсистема питания ASRock B550M Pro4 насчитывает 8 фаз, но в реальности речь идет о схеме 3 + 2, так как питание CPU осуществляется за счет двух катушек индуктивности и четырех мосфетов в одной фазе. Используются следующие компоненты:

• Контроллер — uPI Semi uP9505S.
• Дублеры фаз — uPI Semi uP1961S.
• Мосфеты, входящие в состав сдвоенной фазы и отвечающие за работу ЦП, — 2 × Sinopower SM4337 и 2 × Sinopower SM4336.
• Мосфеты, входящие в состав одной фазы и отвечающие за работу SoC, — 2 × Sinopower SM4337 и 2 × Sinopower SM4336.

Часть конвертера питания, отвечающая за работу ядер центрального процессора, охлаждается довольно массивным алюминиевым радиатором.

asrock_2 (1).png

Смотреть все изображения (56)

asrock_2 (2).png

asrock_2 (3).png

asrock_2 (4).png

asrock_2 (5).png

asrock_2 (6).png

asrock_2 (7).png

asrock_2 (8).png

asrock_2 (9).png

asrock_2 (10).png

asrock_2 (11).png

asrock_2 (12).png

asrock_2 (13).png

asrock_2 (14).png

asrock_2 (15).png

asrock_2 (16).png

asrock_2 (17).png

asrock_2 (18).png

asrock_2 (19).png

asrock_2 (20).png

asrock_2 (21).png

asrock_2 (22).png

asrock_2 (23).png

asrock_2 (24).png

asrock_2 (25).png

asrock_2 (26).png

asrock_2 (27).png

asrock_2 (28).png

asrock_2 (29).png

asrock_2 (30).png

asrock_2 (31).png

asrock_2 (32).png

asrock_2 (33).png

asrock_2 (34).png

asrock_2 (35).png

asrock_2 (36).png

asrock_2 (37).png

asrock_2 (38).png

asrock_2 (39).png

asrock_2 (40).png

asrock_2 (41).png

asrock_2 (42).png

asrock_2 (43).png

asrock_2 (44).png

asrock_2 (45).png

asrock_2 (46).png

asrock_2 (47).png

asrock_2 (48).png

asrock_2 (49).png

asrock_2 (50).png

asrock_2 (51).png

asrock_2 (52).png

asrock_2 (53).png

asrock_2 (54).png

asrock_2 (55).png

asrock_2 (56).png

Смотреть все
изображения (56)

Разница между прошивками плат B550M-HDV и B550M Pro4 проявляется, как видите, в наборе напряжений и методов их калибровки. Отметим, что более продвинутая материнка может регулировать напряжение CPU и SoC/Uncore не только в явном виде, но и в режиме Offset (режим, который задает отклонение напряжения от какого-то номинального значения). А еще ASRock B550M Pro4 получила четыре уровня LLC. В остальном же я не заметил большой разницы в BIOS устройств этого тайваньского производителя.

ASUS PRIME B550M-A. ASUS PRIME B550M-K

⇡#ASUS PRIME B550M-A

Интересно, что в продаже вы встретите сразу три версии ASUS PRIME B550M-A. В сегодняшнем тестировании приняла участие самая простая модификация платы, но в рознице можно найти еще такие модели, как PRIME B550M-A (Wi-Fi) и PRIME B550M-A AC. Думаю, вы прекрасно понимаете, чем эти «мамки» отличаются от героя обзора.

ASUS PRIME B550M-A

Мы имеем дело с полноразмерной платой форм-фактора mATX, что не может не радовать. Первое, что приятно удивляет, — это разводка компонентов платы, которая выполнена на оценку «отлично». Это особенно заметно, если вы будете использовать в системе видеокарту с двухслотовым кулером — сейчас объясню почему.

Если я установлю в стенд видеокарту с трехслотовой СО, то она, нет, не перекроет все четыре SATA-порта, но провод подключения SSD/HDD расположится впритык к вентиляторам ускорителя графики. Некоторые же адаптеры, как мы знаем, еще и провисают под своей тяжестью. Возможно, вместе с ASUS PRIME B550M-A не будут использовать такие монструозные видеокарты? Очень может быть. Только с выходом новых серий AMD и NVIDIA карточки с кулерами-толстяками прочно войдут в обиход геймера. Как бы там ни было, рекомендую использовать для подключения накопителя SATA-кабель с г-образным разъемом.

ASUS PRIME B550M-A лишена многих атрибутов, которые есть у более дорогих «сородичей». Основной PEG-порт не армирован, слоты M.2 не имеют радиаторов для охлаждения SSD, а I/O-панель не получила пластикового кожуха и подсветки. Тем не менее на печатной плате есть сразу два M.2-слота. Основной расположен между сокетом и разъемом PCI Express x16. Значит, установленный в него SSD не будет греться от видеокарты, но будет обдуваться вентилятором процессорного кулера. А вот второму M.2 повезло меньше. Напомню, что в платах B550 только один порт для NVMe SSD подключен к процессорным линиям PCI Express и работает в режиме x4 4.0 при использовании чипов Ryzen поколений Zen 2 и Zen 3. Второй M.2 «питается» чипсетными линиями PCI Express 3.0 и делит их с разъемами SATA 6 Гбит/с. В частности, именно из-за этого у ASUS PRIME B550M-A только четыре SATA-порта на плате.

Материнка оснащена четырьмя 4-контактными коннекторами для подключения вентиляторов. Разъемы разделены на три группы. Расположение, на мой взгляд, выбрано весьма удачно, потому что именно в районе процессорного гнезда их требуется больше всего. Подключенные к ASUS PRIME B550M-A вентиляторы могут работать как в режиме PWM, так и в режиме DC, то есть материнская плата способна управлять частотой вращения «карлсонов» с тремя и четырьмя контактами. Правда, кривую управления оборотами в BIOS можно задать только для вентиляторов, подключенных к коннекторам CPU FAN, CHA1 FAN и CHA2 FAN.

Внутренние порты ASUS PRIME B550M-A:

• 1 × F-Audio,
• 1 × TPM,
• 1 × COM,
• 2 × USB 2.0,
• 1 × USB 3.2 Gen1 Type A,
• 2 × Aura RGB,
• 1 × LED,
• 1 × S/PDIF.

Порты на I/O-панели:

• 1 × PS/2,
• 1 × D-Sub,
• 1 × DVI-D,
• 1 × HDMI,
• 4 × USB 3.2 Gen1 Type A,
• 2 × USB 3.2 Gen2 Type A,
• 1 × RJ-45,
• 3 × 3,5 мм.

За проводную сеть в устройстве отвечает гигабитный контроллер Realtek RTL8111H, а за звук — Realtek ALC887. Контроллеры — простенькие, но аудиотракт получил LED-подсветку, щепотку аудиоконденсаторов и разведение каналов по разным слоям PCB.

Подсистема питания ASUS PRIME B550M-A насчитывает шесть фаз, причем каналы для работы SoC-составляющей сдвоены. Используются следующие элементы:

• Контроллер — ASP 1106GGQW (это перемаркированный Richtek RT3667BE).
• Дублеры фаз — нет.
• Мосфеты, входящие в состав одной фазы и отвечающие за работу ЦП, — 1 × Vishay SiRA14DP и 2 × SiRA12DP.
• Мосфеты, входящие в состав сдвоенной фазы и отвечающие за работу SoC, — 2 × Vishay SiRA14DP и 2 × SiRA12DP.

Часть конвертера, отвечающая за работу ядер ЦП, охлаждается алюминиевым радиатором среднего размера.

asus_1 (1).png

Смотреть все изображения (48)

asus_1 (2).png

asus_1 (3).png

asus_1 (4).png

asus_1 (5).png

asus_1 (6).png

asus_1 (7).png

asus_1 (8).png

asus_1 (9).png

asus_1 (10).png

asus_1 (11).png

asus_1 (12).png

asus_1 (13).png

asus_1 (14).png

asus_1 (15).png

asus_1 (16).png

asus_1 (17).png

asus_1 (18).png

asus_1 (19).png

asus_1 (20).png

asus_1 (21).png

asus_1 (22).png

asus_1 (23).png

asus_1 (24).png

asus_1 (25).png

asus_1 (26).png

asus_1 (27).png

asus_1 (28).png

asus_1 (29).png

asus_1 (30).png

asus_1 (31).png

asus_1 (32).png

asus_1 (33).png

asus_1 (34).png

asus_1 (35).png

asus_1 (36).png

asus_1 (37).png

asus_1 (38).png

asus_1 (39).png

asus_1 (40).png

asus_1 (41).png

asus_1 (42).png

asus_1 (43).png

asus_1 (44).png

asus_1 (45).png

asus_1 (46).png

asus_1 (47).png

asus_1 (48).png

Смотреть все
изображения (48)

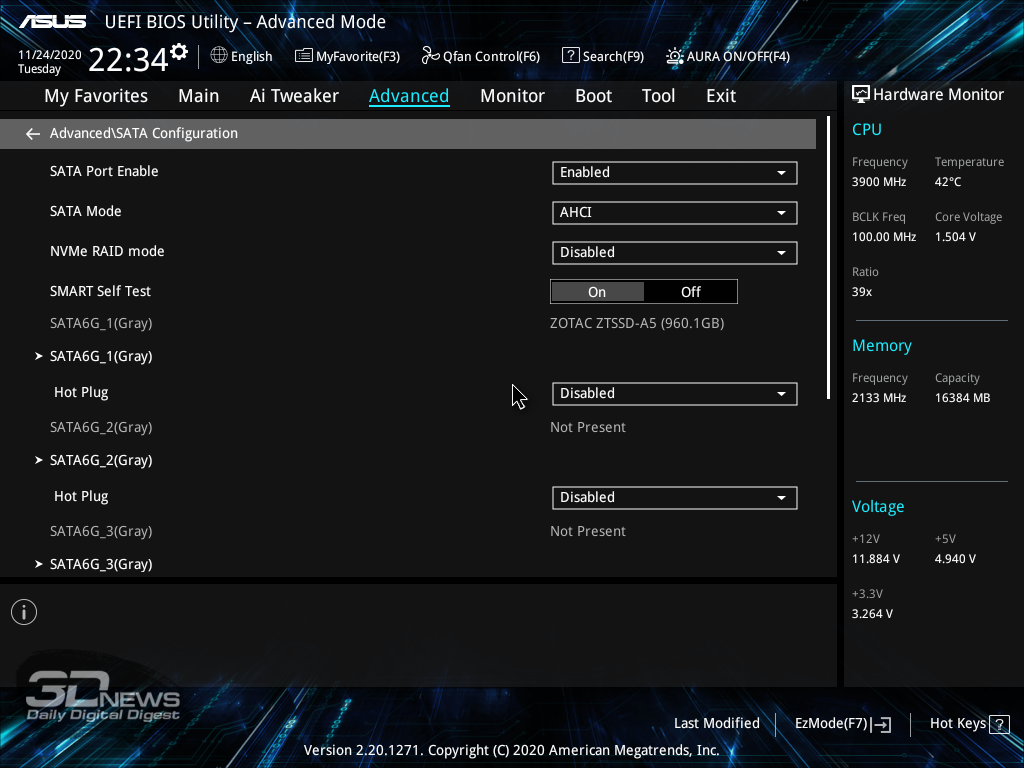

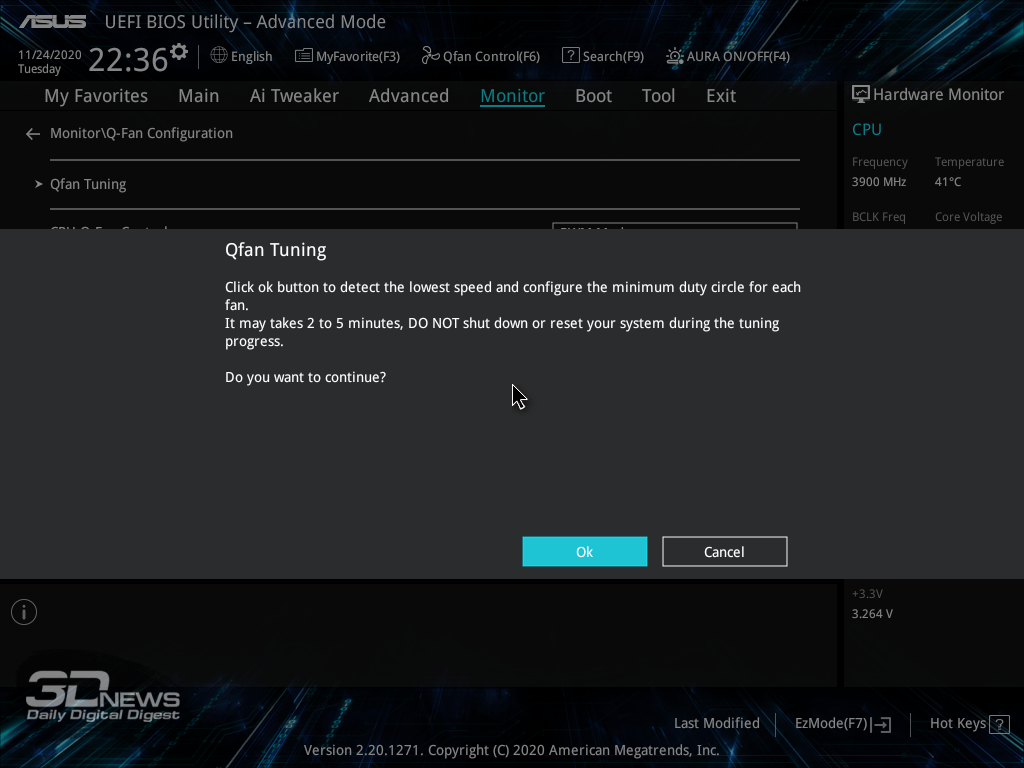

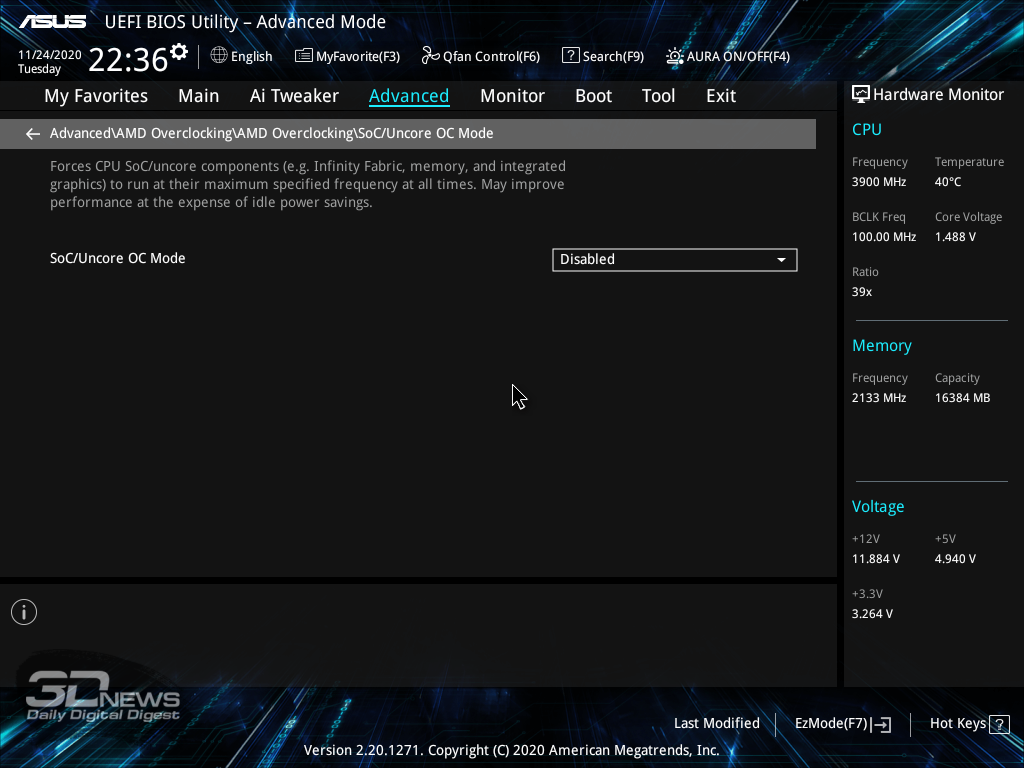

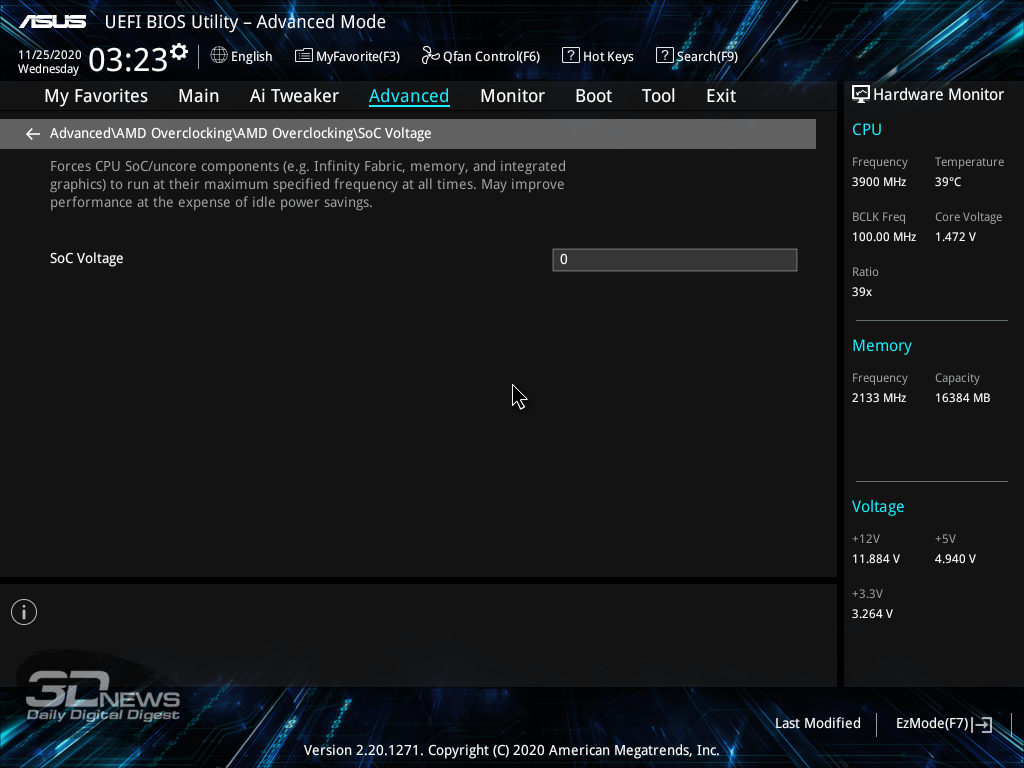

Подробно про возможности ASUS UEFI BIOS вы можете прочитать здесь. Прошивка PRIME B550M-A, конечно, по количеству опций разгона не дотягивает до абсолютного флагмана — ROG STRIX B550-E GAMING. Однако у платы есть все необходимое для разгона центрального процессора в домашних условиях — по набору напряжений она так вообще практически не уступает гораздо более продвинутой плате. Разве что уровней LLC здесь заметно меньше.

⇡#ASUS PRIME B550M-K

Если присмотреться повнимательнее, то станет ясно, как из PRIME B550M-A получилась PRIME B550M-K. Неужели буква «К» в названии обозначает именно это слово?

ASUS PRIME B550M-K

Действительно, K-версия очень сильно похожа на PRIME B550M-A — только на плате не хватает ряда разъемов и прочих элементов. А потому обзор очередной B550-платы, по сути, сводится к описанию различий устройств ASUS.

Так, слоты расширения, разъемы DIMM, M.2-порты и коннекторы SATA 6 Гбит/с оказались нетронутыми, их расположение — тоже. Исчез один 4-пиновый разъем подключения вентиляторов и охлаждение VRM-цепи, да и сам конвертер стал хуже (об этом — чуть ниже). Исчезла и часть внутренних интерфейсов, хотя порты на I/O-панели остались нетронутыми.

В частности, внутренние разъемы ASUS PRIME B550M-K насчитывают:

• 1 × F-Audio,
• 1 × TPM,
• 1 × COM,
• 2 × USB 2.0,
• 1 × USB 3.2 Gen1 Type A,
• 1 × S/PDIF.

За проводную сеть и звук в устройстве отвечают все те же контроллеры — Realtek RTL8111H и Realtek ALC887.

Итак, VRM платы стал хуже, хотя речь все еще идет о 6-фазном конвертере питания устройства. Просто в ASUS PRIME B550M-K мосфетов, отвечающих за работу SoC, стало чуть меньше. Ну и нельзя не заметить отсутствия радиатора для фаз ЦП. В остальном же используются те же компоненты:

• Контроллер — ASP 1106GGQW (это перемаркированный Richtek RT3667BE).
• Дублеры фаз — нет.
• Мосфеты, входящие в состав одной фазы и отвечающие за работу ЦП, — 1 × Vishay SiRA14DP и 2 × SiRA12DP.
• Мосфеты, входящие в состав одной фазы и отвечающие за работу SoC, — 2 × Vishay SiRA14DP и 2 × SiRA12DP.

asus_2 (1).png

Смотреть все изображения (52)

asus_2 (2).png

asus_2 (3).png

asus_2 (4).png

asus_2 (5).png

asus_2 (6).png

asus_2 (7).png

asus_2 (8).png

asus_2 (9).png

asus_2 (10).png

asus_2 (11).png

asus_2 (12).png

asus_2 (13).png

asus_2 (14).png

asus_2 (15).png

asus_2 (16).png

asus_2 (17).png

asus_2 (18).png

asus_2 (19).png

asus_2 (20).png

asus_2 (21).png

asus_2 (22).png

asus_2 (23).png

asus_2 (24).png

asus_2 (25).png

asus_2 (26).png

asus_2 (27).png

asus_2 (28).png

asus_2 (29).png

asus_2 (30).png

asus_2 (31).png

asus_2 (32).png

asus_2 (33).png

asus_2 (34).png

asus_2 (35).png

asus_2 (36).png

asus_2 (37).png

asus_2 (38).png

asus_2 (39).png

asus_2 (40).png

asus_2 (41).png

asus_2 (42).png

asus_2 (43).png

asus_2 (44).png

asus_2 (45).png

asus_2 (46).png

asus_2 (47).png

asus_2 (48).png

asus_2 (49).png

asus_2 (50).png

asus_2 (51).png

asus_2 (52).png

Смотреть все
изображения (52)

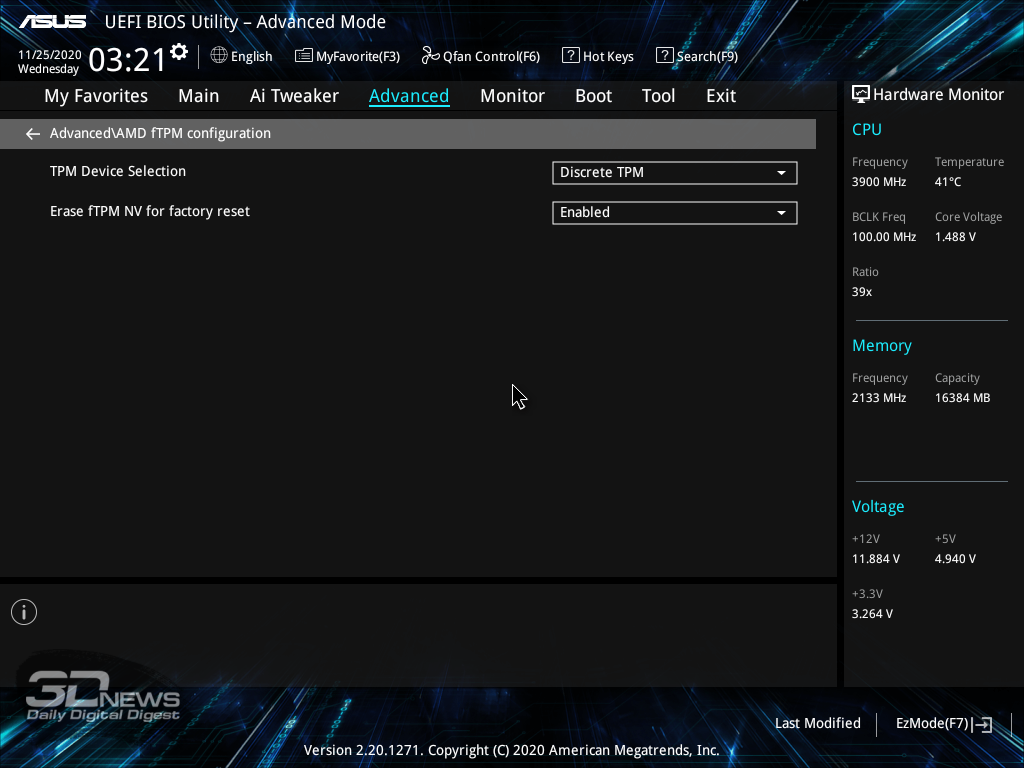

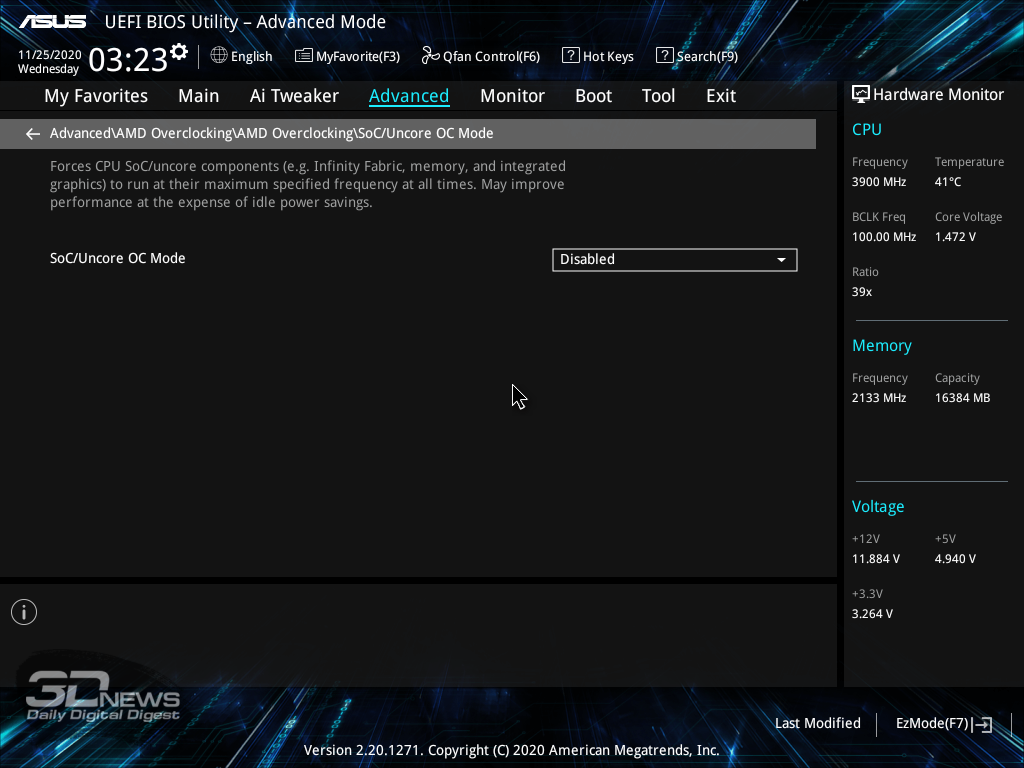

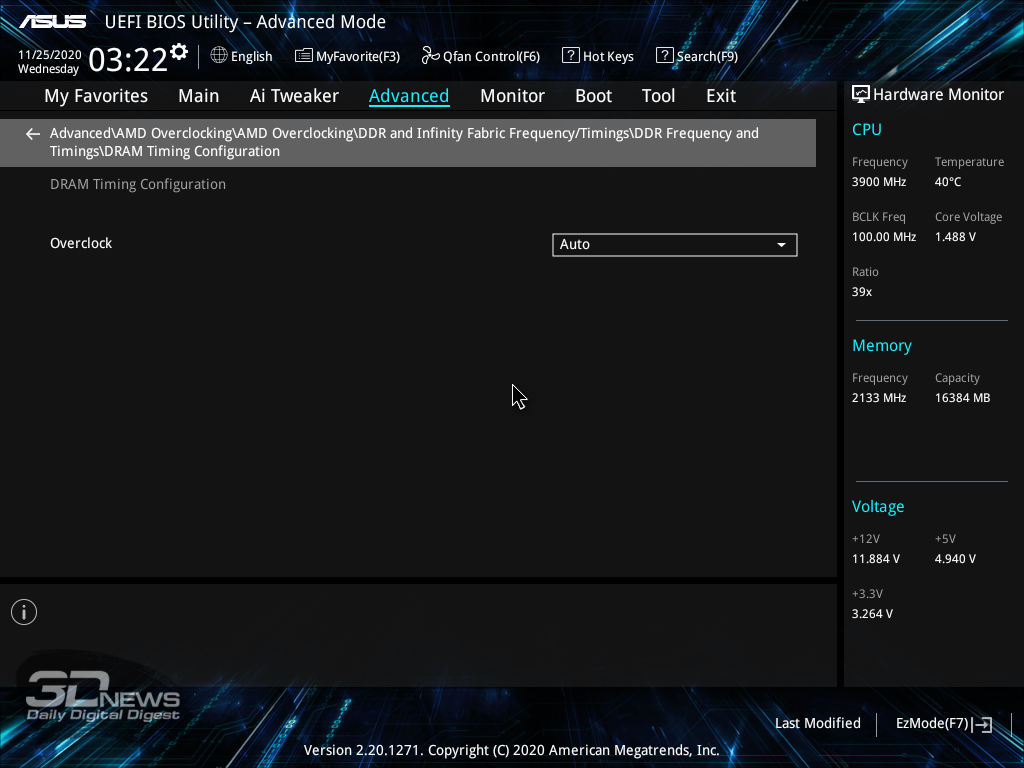

Что интересно, прошивка упрощенной платы ничем не отличается от BIOS ранее рассмотренной PRIME B550M-A, хотя для K-модели на момент написания статьи была доступна менее «свежая» версия — 1202. И все же четко прослеживается почерк ASUS: производитель не «режет» функциональность прошивок своих устройств, даже совсем бюджетных. Другое дело, что потенциальный владелец PRIME B550M-K вряд ли воспользуется и половиной того, что заложено в ASUS UEFI BIOS. Впрочем, это касается всех без исключения материнских плат.

GIGABYTE B550M DS3H. GIGABYTE B550M S2H. MSI B550M PRO-VDH WIFI

⇡#GIGABYTE B550M DS3H

Как и в случае с платами ASUS, знакомство с устройствами компании GIGABYTE мы начнем с более продвинутой версии. И я вновь напоминаю, что у модели B550M DS3H есть сестра-близнец, известная под названием B550M DS3H AC — эта плата оснащена беспроводным модулем связи. А еще в продаже можно найти GIGABYTE B550M AORUS ELITE — она тоже очень похожа на B550M DS3H.

GIGABYTE B550M DS3H

GIGABYTE B550M DS3H — это «честная» плата форм-фактора mATX, и в целом к разводке компонентов есть всего одна претензия — весьма серьезная, правда. Смотрите, если вы установите в систему видеокарту с двухслотовым кулером, то она перекроет только один SATA-порт. Однако если вы решите использовать 3D-ускоритель с крупной трехслотовой системой охлаждения, то придется распрощаться сразу с двумя разъемами SATA. В итоге на подключение таких запоминающих устройств останется всего пара портов. И тут возникает логичный вопрос: а почему колодки SATA 6 Гбит/с нельзя было развернуть на 90 градусов относительно плоскости текстолита? Так, как это сделано в платах ASRock, например.

К расположению основного M.2-порта у меня претензий нет. Посадочное место поддерживает установку даже плат форм-фактора 22110. Второй M.2-разъем работает в режиме PCI Express x2 3.0, а не x4. Это связано с тем, что на плате есть слот PCI Express x16, работающий в режиме x4. То же самое мы наблюдаем в ранее рассмотренной ASRock B550M Pro4.

Оба PCI Express x16 имеют усиленное крепление с двойной фиксацией — повредить такие слоты гораздо сложнее.

На плате я нашел всего три коннектора для подключения вентиляторов — от платы за 8 000 рублей ожидаешь большего. Все разъемы — четырехконтактные, плата регулирует обороты крыльчаток как с широтно-импульсной модуляцией, так и без нее.

Внутренние порты GIGABYTE B550M DS3H:

• 1 × F-Audio,
• 1 × TPM,
• 1 × COM,
• 1 × USB 2.0,
• 1 × USB 3.2 Gen1 Type A,
• 2 × RGB LED,
• 2 × LED.

Порты на I/O-панели:

• 1 × PS/2,
• 1 × DVI-D,
• 1 × HDMI,
• 2 × USB 2.0 Type A,
• 4 × USB 3.2 Gen1 Type A,
• 1 × RJ-45,
• 3 × 3,5 мм.

За проводную сеть в устройстве отвечает гигабитный контроллер Realtek RTL8118AS, а за звук — Realtek ALC887. Ничего необычного в этих компонентах нет. Разве что стоит отметить четыре японских конденсатора, входящих в состав аудиотракта.

Подсистема питания GIGABYTE B550M DS3H насчитывает восемь фаз: пять каналов предназначено для вычислительной части центрального процессора и еще три — для SoC. Конвертер питания выглядит следующим образом:

• Контроллер — Renesas RAA229004.
• Дублеры фаз — нет.
• Мосфеты, входящие в состав одной фазы и отвечающие за работу ЦП, — 1 × ONSemi 4C10N и 2 × 4C06N.
• Мосфеты, входящие в состав одной фазы и отвечающие за работу SoC, — 1 × ONSemi 4C10N и 1 × 4C06N.

Уже по сложившейся традиции недорогие B550-платы если и имеют охлаждение VRM, то только части, ответственной за работу ядер ЦП.

gigabyte_1 (1).png

Смотреть все изображения (55)

gigabyte_1 (2).png

gigabyte_1 (3).png

gigabyte_1 (4).png

gigabyte_1 (5).png

gigabyte_1 (6).png

gigabyte_1 (7).png

gigabyte_1 (8).png

gigabyte_1 (9).png

gigabyte_1 (10).png

gigabyte_1 (11).png

gigabyte_1 (12).png

gigabyte_1 (13).png

gigabyte_1 (14).png

gigabyte_1 (15).png

gigabyte_1 (16).png

gigabyte_1 (17).png

gigabyte_1 (18).png

gigabyte_1 (19).png

gigabyte_1 (20).png

gigabyte_1 (21).png

gigabyte_1 (22).png

gigabyte_1 (23).png

gigabyte_1 (24).png

gigabyte_1 (25).png

gigabyte_1 (26).png

gigabyte_1 (27).png

gigabyte_1 (28).png

gigabyte_1 (29).png

gigabyte_1 (30).png

gigabyte_1 (31).png

gigabyte_1 (32).png

gigabyte_1 (33).png

gigabyte_1 (34).png

gigabyte_1 (35).png

gigabyte_1 (36).png

gigabyte_1 (37).png

gigabyte_1 (38).png

gigabyte_1 (39).png

gigabyte_1 (40).png

gigabyte_1 (41).png

gigabyte_1 (42).png

gigabyte_1 (43).png

gigabyte_1 (44).png

gigabyte_1 (45).png

gigabyte_1 (46).png

gigabyte_1 (47).png

gigabyte_1 (48).png

gigabyte_1 (49).png

gigabyte_1 (50).png

gigabyte_1 (51).png

gigabyte_1 (52).png

gigabyte_1 (53).png

gigabyte_1 (54).png

gigabyte_1 (55).png

Смотреть все
изображения (55)

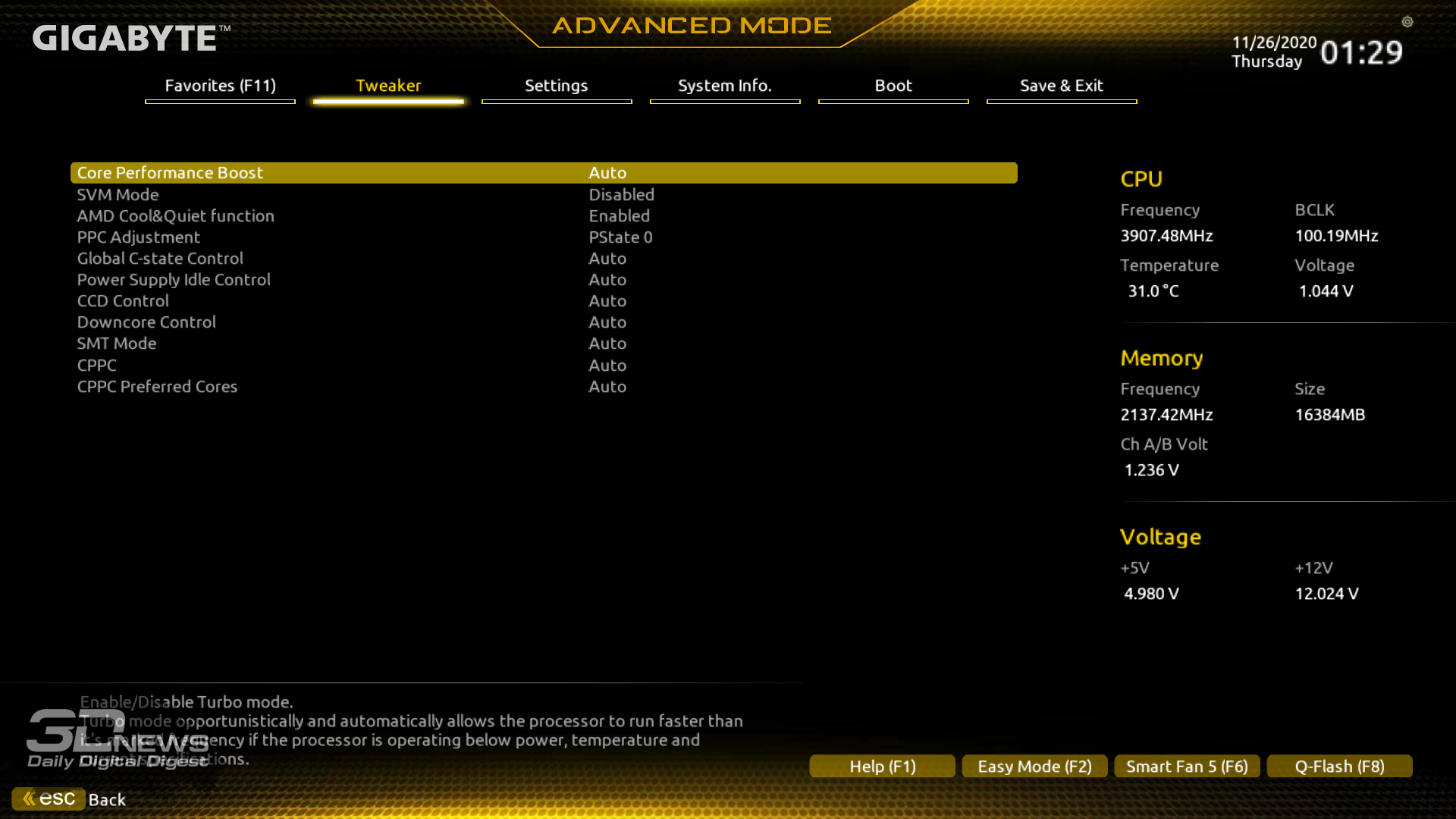

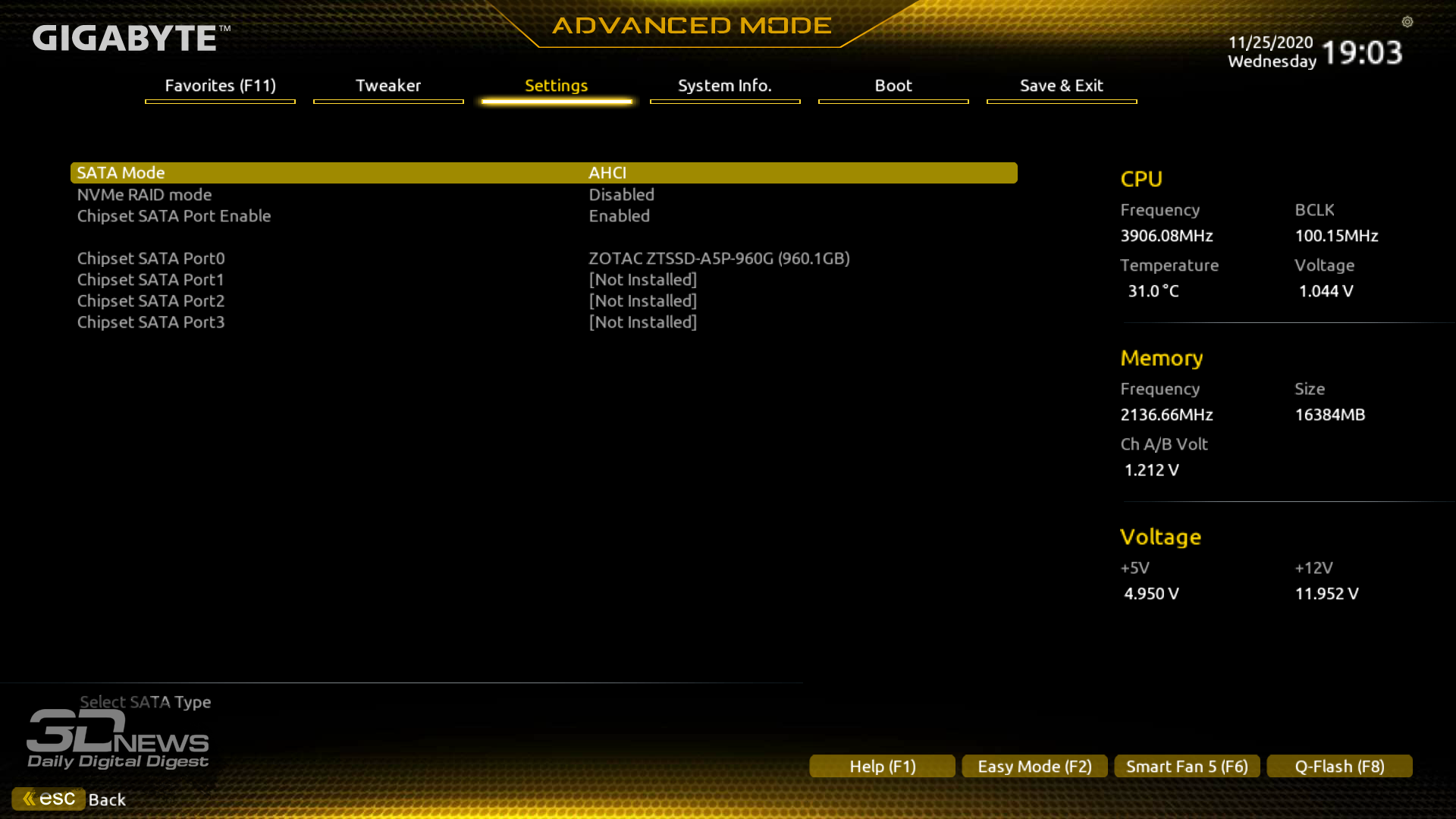

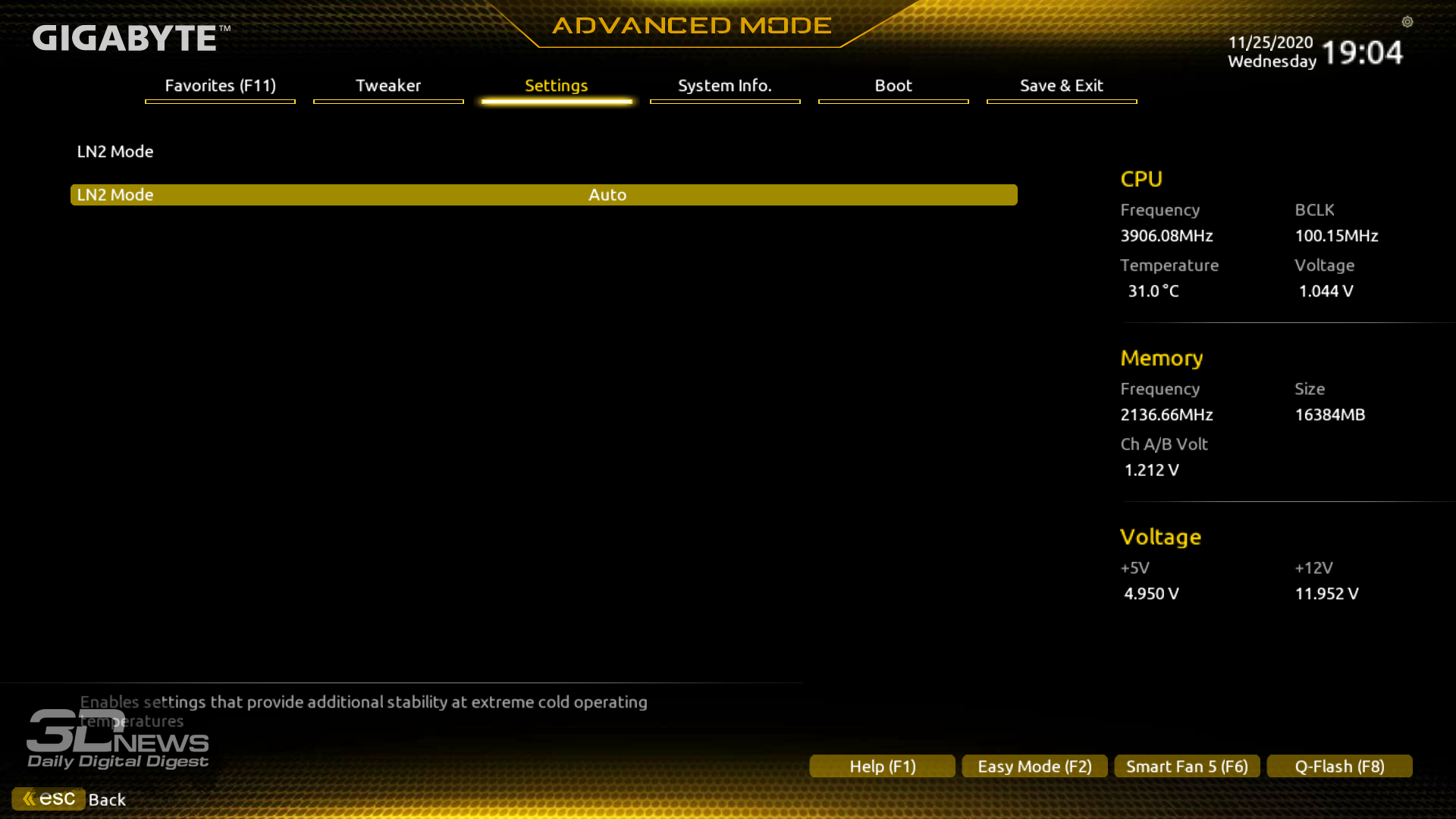

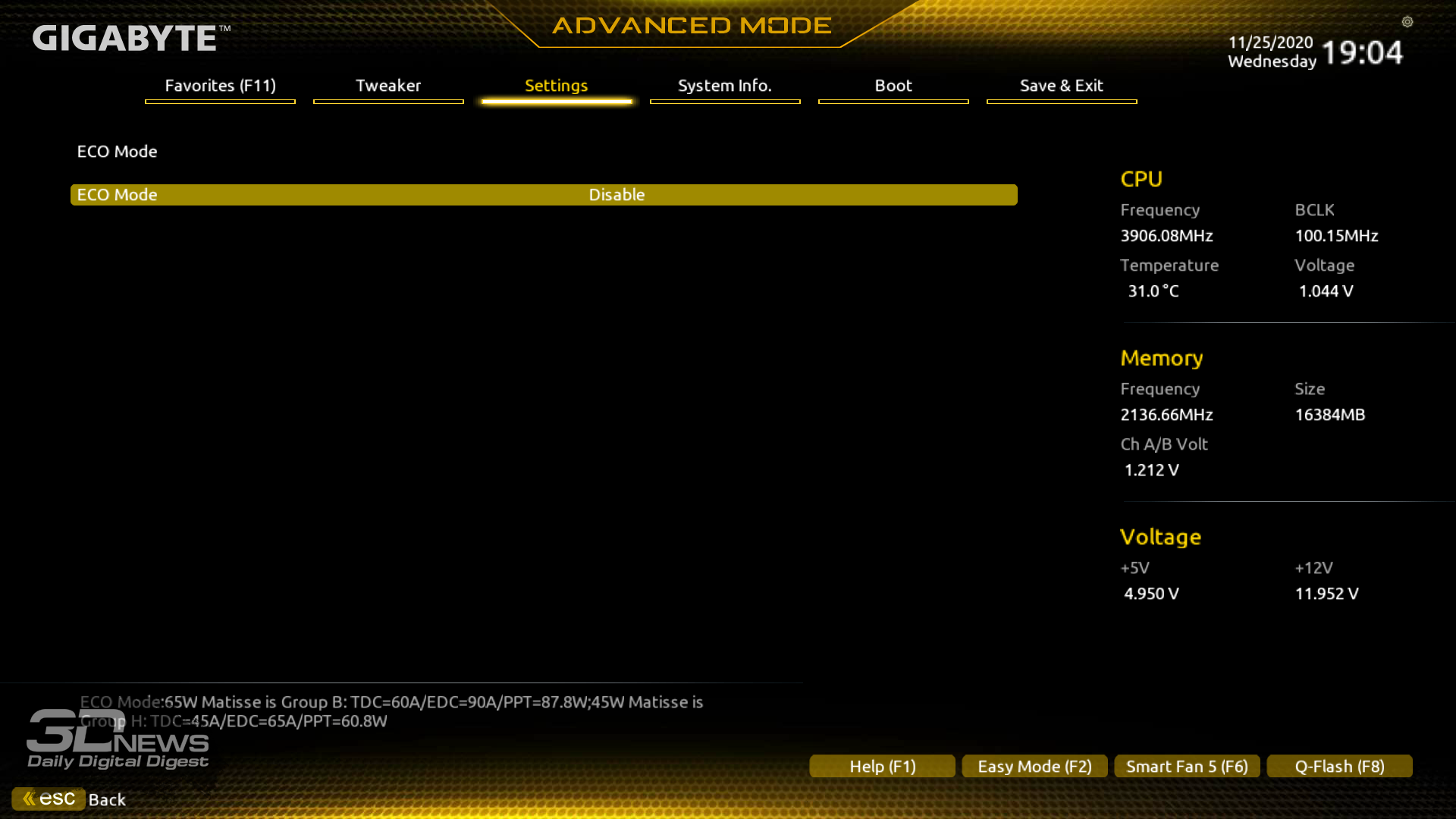

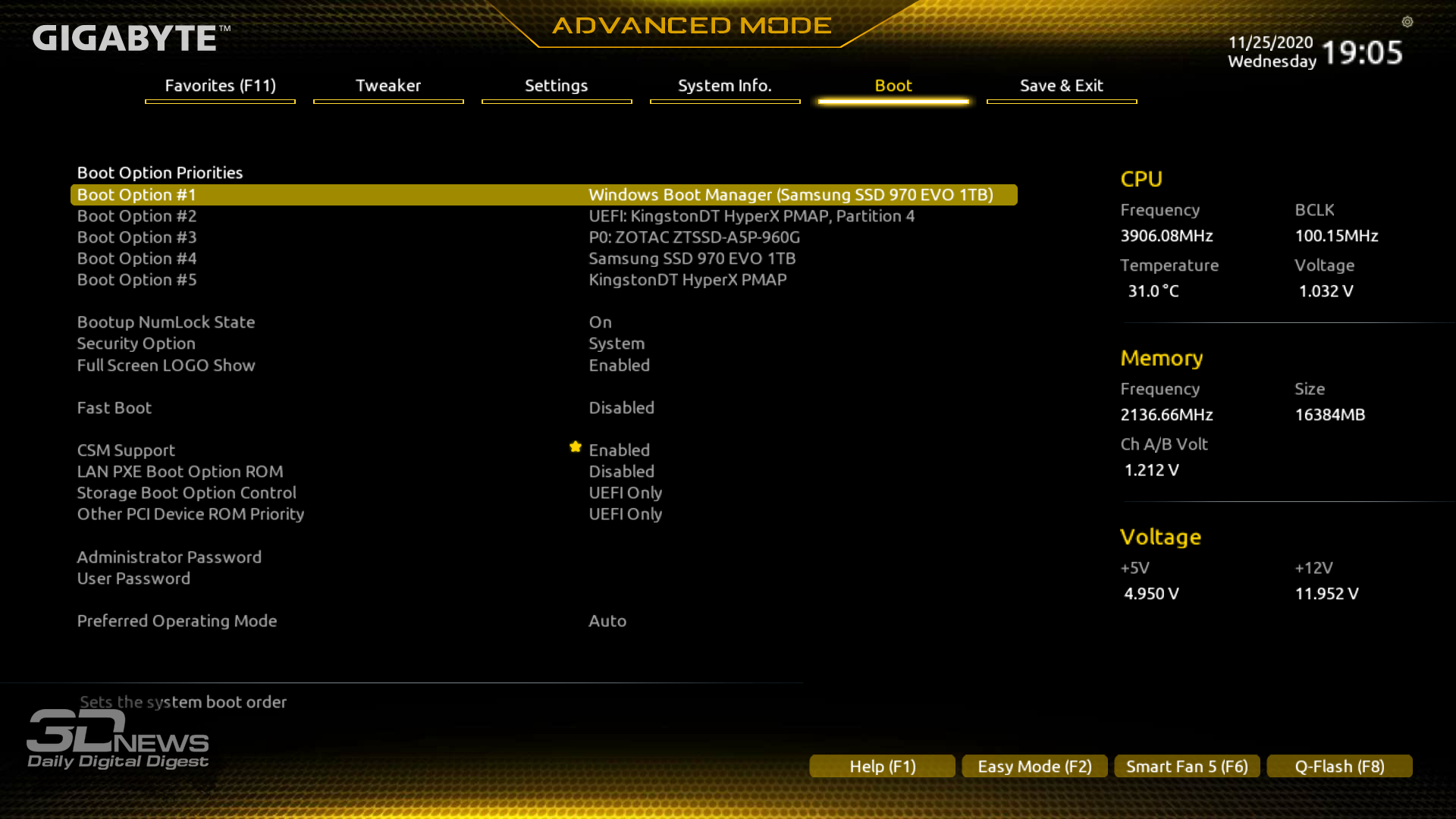

Я не заметил каких-либо существенных изменений в прошивке B550M DS3H, хотя стоит признать, что обновленный BIOS платы стал гораздо симпатичнее — сравниваю GIGABYTE UEFI с платами 300-й и 400-й серий. Как всегда, выделяю очень удобную функцию Smart Fan 5. С ее помощью можно настроить работу любого подключенного к материнке вентилятора. При этом плата оснащена сразу четырьмя термодатчиками: System 1, PCH, VRM MOS и VRM SOC.

Интересно, что раньше создатели GIGABYTE снабжали свои бюджетные платы весьма урезанными в плане разгона прошивками. Например, GIGABYTE GA-AB350-GAMING 3 в свое время могла изменять напряжение только трех параметров системы: CPU Vcore, Vcore SOC и DRAM Voltage. В B550M DS3H набор напряжений, поддающихся регулировке, оказался гораздо богаче. Плюс есть возможность тонко регулировать LLC.

Обе платы GIGABYTE поддерживают функцию Q-Flash Plus, позволяющую обновить микрокод BIOS без установки ЦП, ОЗУ и графической карты. Для этого на PCB устройства есть специальная кнопка. Q-Flash Plus может не пригодиться ни разув жизни, но сейчас наличие этой функции актуально как никогда. Судите сами: ни одна из восьми материнских плат, приехавших ко мне, не поддерживала Ryzen 5000 из коробки — все устройства были оснащены старыми версиями. Например, в B550M DS3H была установлена прошивка F2, выпущенная в начале июля 2020 года. Прошло почти полгода, а на полках компьютерных магазинов лежат платы со старыми версиями BIOS — этот факт я неоднократно подчеркивал в выпусках «Компьютера месяца». И вот вы покупаете вместе с B550M DS3H любой из ныне продающихся Ryzen 5000, но без обновленной версии BIOS материнская плата его попросту не определит. Наличие такой функции, как Q-Flash Plus, избавит вас от необходимости искать старый Ryzen (чтобы запустить систему и самостоятельно обновить прошивку до нужной версии) или же обращаться в сервисный центр магазина, в котором вы купили эту материнскую плату.

⇡#GIGABYTE B550M S2H

Модель GIGABYTE B550M S2H оказалась намного проще только что рассмотренной B550M DS3H. Здесь используется и печатная плата меньшей площади, и всего два слота DIMM. Впрочем, «под нож» было пущено далеко не все.

GIGABYTE B550M S2H

Плата стала на 40 мм уже по сравнению с DS3H. Устройство лишилось второго M.2-порта, а основной разъем для NVMe-накопителя теперь поддерживает только SSD длиной до 80 мм включительно. В целом единственный M.2-порт расположен удачно, чего нельзя сказать про SATA 6 Гбит/с.

Хорошо, что производитель не стал урезать коннекторы для подключения вентиляторов. Вы будете смеяться, но среди B550-материнок есть и такие (речь про дисквалифицированную плату BIOSTAR). Коннекторы распаяны так, что удобнее подключать вентилятор, закрепленный на задней стенке корпуса. Все порты — четырехконтактные, но плата умеет управлять частотой вращения и вентиляторов без ШИМ. Доступны режимы регулировки как по частоте, так и по напряжению.

Внутренние порты GIGABYTE B550M S2H:

• 1 × F-Audio,
• 1 × TPM,
• 1 × COM,
• 1 × USB 2.0,
• 1 × USB 3.2 Gen1 Type A,
• 1 × RGB LED,
• 1 × LED.

Порты на I/O-панели:

• 1 × PS/2,
• 1 × D-Sub,
• 1 × DVI-D,
• 1 × HDMI,
• 2 × USB 2.0 Type A,
• 4 × USB 3.2 Gen1 Type A,
• 1 × RJ-45,
• 3 × 3,5 мм.

Вы не поверите, но за Ethernet-соединение отвечает контроллер Realtek RTL8118AS, а за звук — Realtek ALC887. Ну и второй «сюрприз» — звуковой тракт приправлен четырьмя аудиофильскими японскими конденсаторами и изолирован от других элементов печатной платы (в GIGABYTE полосу не проводящего ток текстолита называют антишумовым экраном).

Подсистема питания GIGABYTE B550M S2H целиком и полностью перекочевала из B550M DS3H. Мы видим:

• Контроллер — Renesas RAA229004.
• Дублеры фаз — нет.
• Мосфеты, входящие в состав одной фазы и отвечающие за работу ЦП, — 1 × ONSemi 4C10N и 2 × 4C06N.
• Мосфеты, входящие в состав одной фазы и отвечающие за работу SoC, — 1 × ONSemi 4C10N и 1 × 4C06N.

Только в отличие от более качественной «доски», конвертер питания GIGABYTE B550M S2H охлаждается радиатором меньшего размера.

gigabyte_2 (1).png

Смотреть все изображения (21)

gigabyte_2 (2).png

gigabyte_2 (3).png

gigabyte_2 (4).png

gigabyte_2 (5).png

gigabyte_2 (6).png

gigabyte_2 (7).png

gigabyte_2 (8).png

gigabyte_2 (9).png

gigabyte_2 (10).png

gigabyte_2 (11).png

gigabyte_2 (12).png

gigabyte_2 (13).png

gigabyte_2 (14).png

gigabyte_2 (15).png

gigabyte_2 (16).png

gigabyte_2 (17).png

gigabyte_2 (18).png

gigabyte_2 (19).png

gigabyte_2 (20).png

gigabyte_2 (21).png

Смотреть все
изображения (21)

GIGABYTE B550M S2H получила версию BIOS, полностью идентичную рассмотренной ранее. Платы, кстати, уже поддерживают технологию Smart Access Memory.

⇡#MSI B550M PRO-VDH WIFI

Так сложилось, что знакомство с недорогими платами мы начали с самой простой модели, а закончим самой навороченной. Действительно, MSI B550M PRO-VDH WIFI заметно выделяется на фоне большинства участников этого обзора — например, тем, что при цене меньше 10 000 рублей имеет встроенный Wi-Fi-модуль. Отмечу и то, что существует обычная версия B550M PRO-VDH — только я не нашел ее в продаже в России.

MSI B550M PRO-VDH WIFI

Традиционно отмечаю сборку на базе полноформатной печатной платы — естественно, речь идет о форм-факторе mATX. Разводка компонентов платы выполнена отлично, и болячек, замеченных у других плат, здесь нет.

Так, основной порт M.2 расположен между процессорным гнездом и единственным PEG-портом. Посадочное место оснащено радиатором охлаждения для SSD и будет эффективно обдуваться вентилятором процессорного кулера. При использовании двухслотовой видеокарты не будет перекрыт и второй M.2-разъем. Он работает в режиме PCI Express x4 3.0 — то есть в не усеченном формате, так как производитель не стал добавлять в конструкцию дополнительные порты SATA и слот PCI Express x4.

Никак не пострадают и SATA-коннекторы, ведь они развернуты на 90 градусов относительно плоскости PCB.

Основной и единственный PEG-порт армирован — получается, не такая уж это и дорогая процедура для производителя. Интересно, что ниже распаянные слоты PCI Express x1 расположены довольно далеко от порта для подключения видеокарты. Если вы будете использовать в системе адаптер с двухслотовой СО, то им ничего не угрожает. Но в случае применения видеокарты с трехслотовым кулером с одним PCI Express x1 все же придется распрощаться.

Разъемов для подключения вентиляторов — четыре, и явно не хватает колодки, расположенной ближе к I/O-панели (чтобы подключить вентилятор корпуса, закрепленный на задней стенке, было проще). Тем не менее, как и предыдущие платы, MSI B550M PRO-VDH WIFI умеет управлять частотой вращения «карлсонов» как с ШИМ, так и без нее.

В семи предыдущих случаях я особо не заострял ваше внимание на внутренних портах матплаты и просто перечислял их состав (дальше каждый решит сам, что ему важнее иметь в системе). Однако сейчас надо сделать исключение, ведь MSI B550M PRO-VDH WIFI оснащена внутренним разъемом USB 3.2 Gen1 с пропускной способностью 5 Гбит/с (не 10 Гбит/с, как у USB 3.2 Gen2) — этот порт нужен для подключения корпусного коннектора C-типа. Остальные разъемы:

• 1 × F-Audio,
• 1 × TPM,
• 1 × COM,
• 2 × USB 2.0,
• 1 × USB 3.2 Gen1 Type A,
• 1 × USB 3.2 Gen1 Type C,
• 2 × RGB LED,
• 2 × LED.

Порты на I/O-панели:

• 1 × PS/2,
• 1 × D-Sub,
• 1 × DisplayPort,
• 1 × HDMI,
• 2 × USB 2.0 Type A,
• 4 × USB 3.2 Gen1 Type A,
• 1 × RJ-45,
• 3 × 3,5 мм.

Отмечу наличие на плате светодиодных индикаторов EZ Debug, которые наглядно показывают, на каком этапе проходит инициализация оборудования во время запуска системы.

За проводную сеть в устройстве отвечает гигабитный контроллер Realtek 8111HN, а за звук — Realtek ALC897. Эти чипы выдают в MSI B550M PRO-VDH WIFI то, что мы все еще имеем дело с бюджетной платой. Беспроводное подключение реализовано простеньким модулем Intel Wireless-AC 3168, поддерживающим стандарт Wi-Fi 802.11ac с пропускной способностью до 433 Мбит/с.

Конвертер питания MSI B550M PRO-VDH WIFI насчитывает шесть фаз: 4 — для CPU, 2 — для SoC. Подсистема VRM состоит из следующих элементов:

• Контроллер — Richtek RT8894J.
• Дублеры фаз — нет.
• Мосфеты, входящие в состав одной фазы и отвечающие за работу ЦП, — 2 × ONSemi 4C029N и 2 × 4C024N.
• Мосфеты, входящие в состав одной фазы и отвечающие за работу SoC, — 2 × ONSemi 4C029N и 2 × 4C024N.

Радиатор средних размеров прекрасно виден на фотографии выше.

msi_1 (1).png

Смотреть все изображения (60)

msi_1 (2).png

msi_1 (3).png

msi_1 (4).png

msi_1 (5).png

msi_1 (6).png

msi_1 (7).png

msi_1 (8).png

msi_1 (9).png

msi_1 (10).png

msi_1 (11).png

msi_1 (12).png

msi_1 (13).png

msi_1 (14).png

msi_1 (15).png

msi_1 (16).png

msi_1 (17).png

msi_1 (18).png

msi_1 (19).png

msi_1 (20).png

msi_1 (21).png

msi_1 (22).png

msi_1 (23).png

msi_1 (24).png

msi_1 (25).png

msi_1 (26).png

msi_1 (27).png

msi_1 (28).png

msi_1 (29).png

msi_1 (30).png

msi_1 (31).png

msi_1 (32).png

msi_1 (33).png

msi_1 (34).png

msi_1 (35).png

msi_1 (36).png

msi_1 (37).png

msi_1 (38).png

msi_1 (39).png

msi_1 (40).png

msi_1 (41).png

msi_1 (42).png

msi_1 (43).png

msi_1 (44).png

msi_1 (45).png

msi_1 (46).png

msi_1 (47).png

msi_1 (48).png

msi_1 (49).png

msi_1 (50).png

msi_1 (51).png

msi_1 (52).png

msi_1 (53).png

msi_1 (54).png

msi_1 (55).png

msi_1 (56).png

msi_1 (57).png

msi_1 (58).png

msi_1 (59).png

msi_1 (60).png

Смотреть все
изображения (60)

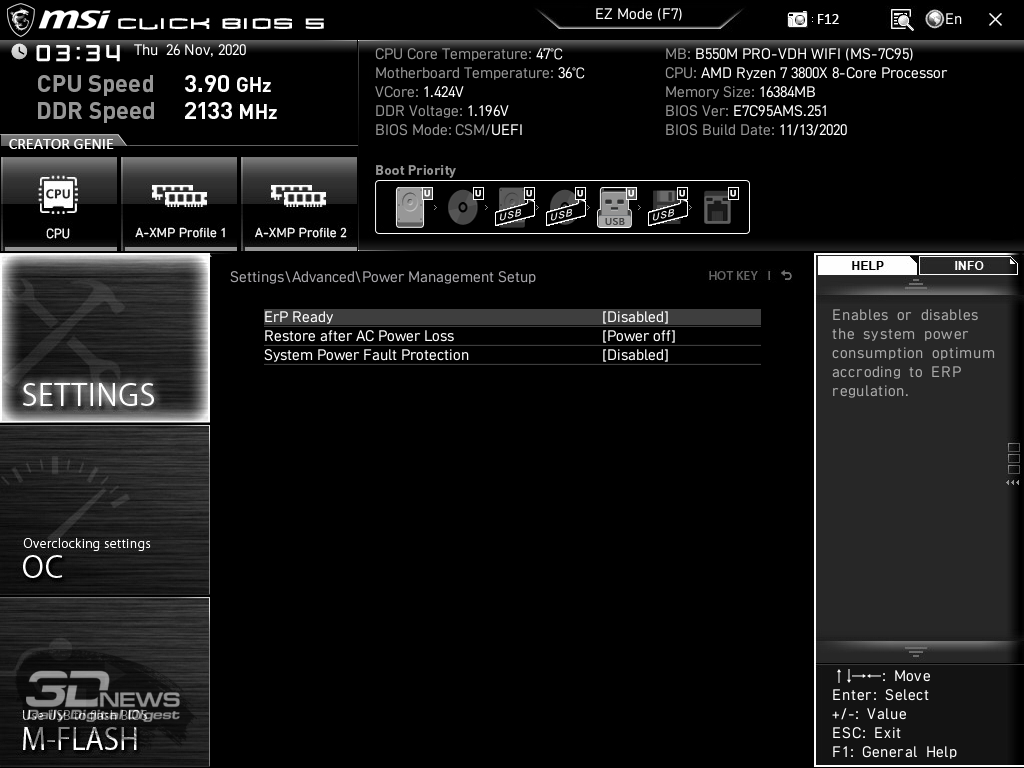

Устройство MSI поддерживает функцию Flash BIOS, работающую по тому же принципу, что и на платах GIGABYTE. Соответствующая кнопка расположена на I/O-панели материнки.

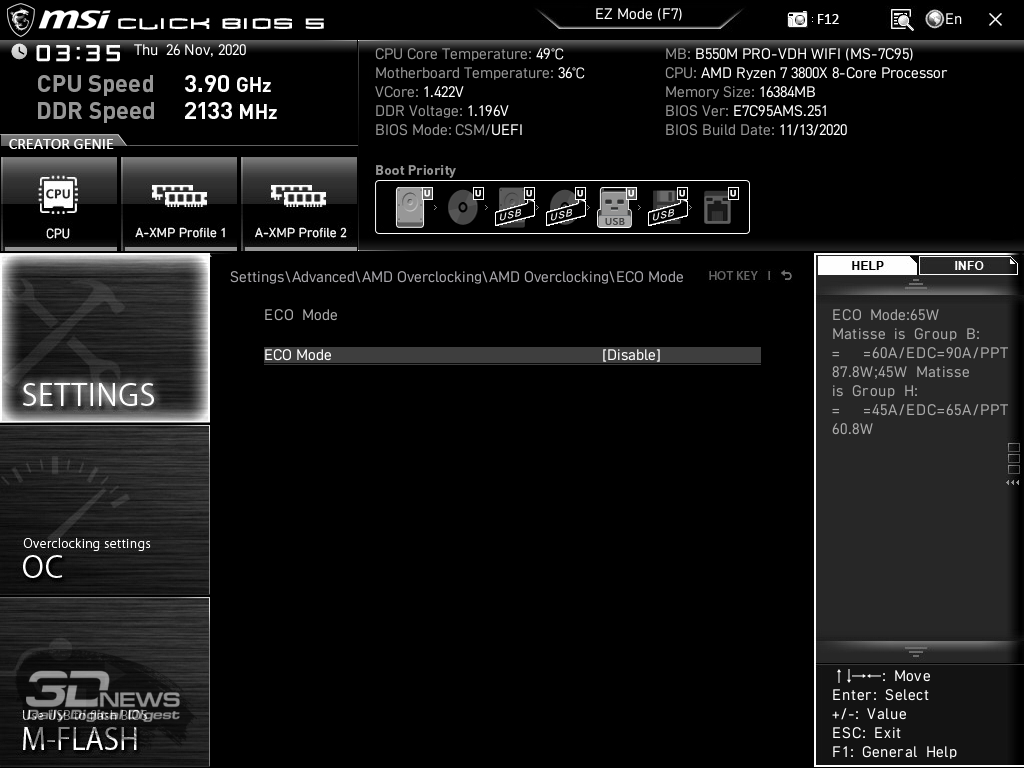

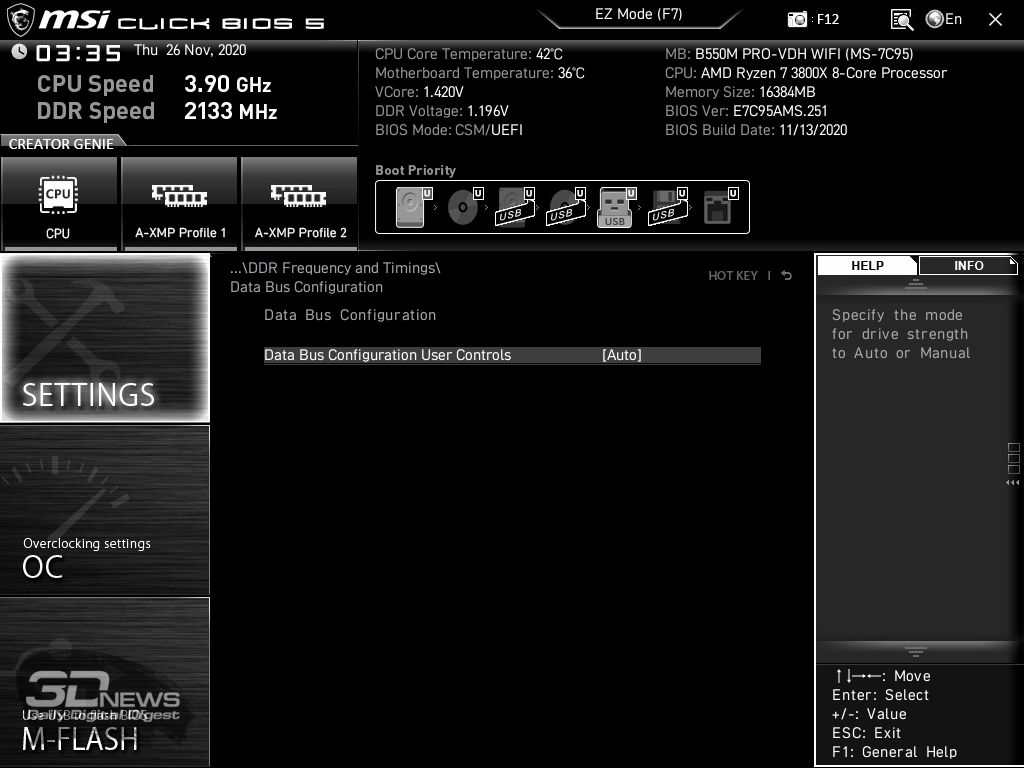

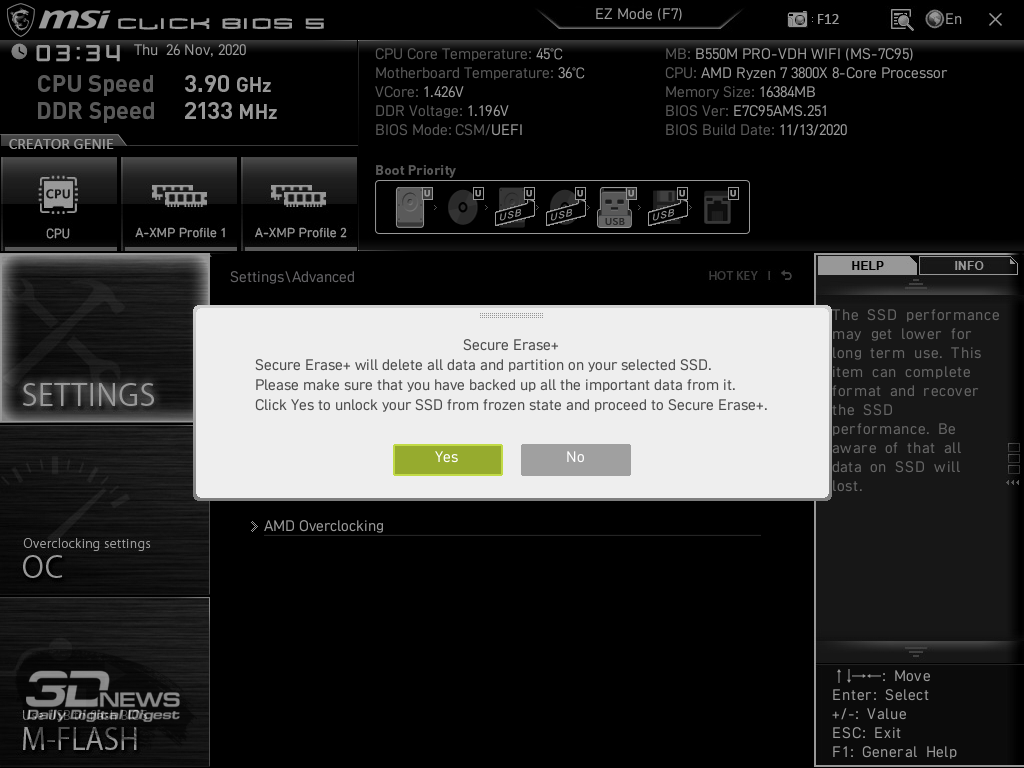

Так называемый Advanced Mode, в который можно попасть из главного меню нажатием клавиши F7, никакими новыми вкладками не обладает. Так, пользователю доступны все те же шесть основных разделов: Settings, OC, M-Flash, OC Profiles, Hardware Monitor и Board Explorer. В сравнении с платами 300- и 400-й серий устройства на базе чипсета B550 получили гораздо больше температурных датчиков — к ним можно привязать частоту вращения вентиляторов. Более подробно про Click BIOS 5 вы можете прочитать в этой статье.

Стенд и методика. Результаты тестирования. Выводы

⇡#Стенд и методика тестирования

Еще до тестирования бюджетных B550-плат было очевидно, что бывший флагманский 8-ядерник Ryzen 7 3800X не будет работать стабильно в таких программах, как Prime95. Поэтому тестирование материнок проводилось сразу с двумя процессорами. Хоть все участники тестирования и поддерживают топовые 8-, 12- и даже 16-ядерные чипы Ryzen, но покупатели наверняка будут устанавливать в них более дешевые 6-ядерные модели, а то и что-нибудь попроще.

Нагрузка AMD Ryzen 7 3800X в Battlefield V

Нагрузка AMD Ryzen 5 3600 в Battlefield V

Тестирование на стабильность состояло из двух частей. Мы смотрели, как ведут себя платы в играх. Для этого испытания на стендах запускался Battlefield V. Обращу ваше внимание, что эта игра довольно серьезно нагружает центральный процессор. На скриншотах выше видно, что среднее энергопотребление Ryzen 7 3800X за час перевалило за отметку в 88 Вт. Шестиядерный Ryzen 5 3600 потребляет в Battlefield V стабильно больше 65 Вт.

График взят из статьи «Обзор процессоров AMD Ryzen 9 3900XT и Ryzen 7 3800XT: гримасы оптимизации».

График взят из статьи «Обзор процессоров Ryzen 9 5950X и Ryzen 9 5900X на архитектуре Zen 3, в которой AMD починила игровую производительность».

Еще сильнее процессор и подсистему питания материнской платы нагружали программы Prime95 29.8 (подтест Small FFTs) и Blender 2.90. Практика показывает, что среди профессионального ПО существуют рабочие приложения, способные нагружать чипы Ryzen до потребления свыше 130 Вт, а потому стабильная работа компьютера в таких программах является гарантией того, что система впоследствии не будет перегреваться, троттлить и работать нестабильно.

Выше закреплены графики энергопотребления разных процессоров AMD и Intel. Прочитав наши подробные обзоры, вы поймете, что если тестовые платы обеспечат стабильную работу Ryzen 7 3800X, то они точно подойдут любому существующему чипу Ryzen, поддерживаемому платформой AM4.

В стендах использовалась необслуживаемая СВО NZXT Kraken X62 — эта «водянка» отлично справляется с охлаждением даже Ryzen 7 3800X в разгоне, однако надо понимать, что VRM-зоны материнских плат во время тестирования никак дополнительно не охлаждались. Стоит помнить и о том, что в реальной жизни любая из протестированных материнок будет установлена в компьютерном корпусе, а в зависимости от окружающих условий результаты могут как улучшиться, так и ухудшиться относительно продемонстрированных в статье. Использование СЖО в стенде является попыткой определить платы, которые будут стабильно работать в любой ситуации.

⇡#Результаты тестирования

С выходом процессоров Zen 3 платформа AM4 вышла на финишную прямую. Быть может, это помнят не все, но первоначально чипы AMD работали с ограниченным количеством комплектов высокочастотной памяти. Подробно об этом мы писали неоднократно. Однако сейчас зрелая платформа не испытывает таких проблем и в целом считается «всеядной» — об этом можно судить хотя бы по тому, что даже для самых дешевых B550-плат указывается поддержка оперативной памяти DDR4 с эффективной частотой 4000+ МГц.

Что ж, я проверил этот момент, используя сразу три набора ОЗУ. С комплектами G.Skill Trident Z F4-3200C14D-32GTZ и Corsair Vengeance CMK16GX4M2Z3466C16 ни одна из плат не испытала трудностей. Гораздо интереснее вышло с комплектом Corsair Vengeance RGB PRO CMW32GX4M4K4400C18.


Смотреть все изображения (14)














Смотреть все
изображения (14)

Как видите, не все матплаты смогли без каких-либо ухищрений загрузить XMP-профиль набора памяти DDR4-4400. Весьма стабильно в этом отношении проявили себя устройства ASUS. Что ж, правило «не хочешь мучиться с настройкой памяти — бери ASUS» работает применительно к платформе AM4 вот уже больше трех лет. При этом я, например, не могу объяснить, почему платы GIGABYTE показали разный результат — причем B550M S2H работала стабильнее.

С другой стороны, сильно волноваться о том, что не все участники смогли запустить комплект ОЗУ на частоте 4400 МГц, не стоит. Хотя бы потому, что вместе с чипами Zen 2 и Zen 3 элементарно нет смысла использовать такую память. В различных обзорах я неоднократно говорил, что в случае с платформой AM4 и процессорами Matisse (Refresh) и Vermeer использование памяти с эффективной частотой больше 3600 МГц не приводит к увеличению быстродействия и даже оказывает негативное влияние в некоторых случаях. Давно известно, что использовать вместе с Ryzen 3000 более быструю оперативную память нет никакого смысла, хотя мы только что убедились, что некоторые платы стабильно работают с комплектом Corsair DDR4-4400. Создание новых процессоров при помощи чиплетов привело к тому, что ядра процессора и контроллер памяти теперь разделены. При этом связь чиплетов друг с другом обеспечивает хорошо знакомая нам шина Infinity Fabric — ее частота для Ryzen 3000 по умолчанию составляет 1800 МГц (у Matisse Refresh в этом аспекте никаких изменений не наблюдается). Частоты Infinity Fabric и ОЗУ не привязаны друг к другу, однако частота шины должна быть либо равна реальной частоте оперативной памяти, либо быть больше нее. Вот и получается, что при использовании комплектов ОЗУ, работающих на эффективной частоте выше 3600 МГц, тактовый генератор контроллера памяти начинает работать в режиме 2:1, то есть его частота уменьшается вдвое. Как итог, более быстрая (по частоте) оперативная память работает неэффективно.

Разгон Infinity Fabric зависит исключительно от того, насколько удачный вам попадется процессор. Тестовый Ryzen 7 3800X позволяет установить частоту 1900 МГц. Я сделал это на всех без исключения матплатах. А вот доставшийся мне Ryzen 5 3600 по шине Infinity Fabric разгоняется еще хуже.

А теперь давайте рассмотрим, насколько стабильно работают платы с 8-ядерным Ryzen 7 3800X. Тестирование материнок проводилось в режиме по умолчанию (BIOS устройств был обновлен до последних на момент написания статьи версий, они указаны в описании стенда).

asrock_1 (20).png

Смотреть все изображения (39)







































Смотреть все
изображения (39)

Картина вырисовывается не очень радужная. По сути, у меня нет претензий только к ASRock B550M Pro4 и MSI B550M PRO-VDH WIFI — эти платы подходят для работы с любым поддерживаемым процессором Ryzen. С большой натяжкой к этой когорте можно отнести ASUS PRIME B550M-A — ее конвертер питания в том же «Блендере» нагревается до 100 градусов Цельсия, но стенд прошел все тесты. Просто с этой «мамкой» обязательно нужно использовать воздушную СО. Корпус с хорошей продуваемостью тоже очень не помешает.

Остальные же устройства не обеспечивают стабильную работу Ryzen 7 3800X. Впрочем, нет, позвольте использовать другую формулировку. Заменим «не обеспечивают стабильную работу Ryzen 7 3800X » на «не обеспечивают стабильную работу Ryzen 7 3800X в ресурсоемких приложениях ». Если вы хотите собрать системный блок на базе 8-, 12- или 16-ядерного Ryzen и использовать его исключительно в играх, то платы ASUS и GIGABYTE условно подходят для этих задач. В Battlefield V конвертер питания перечисленных устройств греется по-прежнему сильно, но частота Ryzen 7 3800X держится на стабильном уровне.

Все плохо даже в играх только у ASRock B550M-HDV.


Смотреть все изображения (13)













Смотреть все
изображения (13)

Больше того: я не рекомендую использовать ASRock B550M-HDV даже в сборках с 6-ядерными Ryzen, такими как Ryzen 5 3600. Эта плата, судя по всему, подходит только для сборки офисных маломощных компьютеров. Остальные же участники тестирования с неразогнанным Ryzen 5 3600 справились и в Prime95, и в Blender, и в Battlefield V.

Разгон Ryzen 7 3800X при помощи ASRock B550M Pro4

На мой взгляд, очевидно, что большинство рассмотренных материнских плат не подходят для разгона процессоров Ryzen. Я не вижу смысла «выжимать» дополнительные 200-400 МГц из чипов, когда плата работает, что называется, на грани. Частично мои слова подтверждает разгон Ryzen 7 3800X, установленного в ASRock B550M Pro4. Этот 8-ядерник берет стабильные 4,4-4,5 ГГц, но для этого необходимо серьезно увеличить напряжение VCore. Мне, используя плату ASRock, добиться стабильной работы на частоте 4,4 ГГц в Prime95 не удалось — конвертер питания начал «закипать». Получилось выжать лишь 4,3 ГГц — для этого пришлось выставить напряжение 1,4 В и второй уровень Load-Line Calibration.

Разгон Ryzen 7 3800X при помощи MSI B550M PRO-VDH WIFI

Чуть лучше проявила себя MSI B550M PRO-VDH WIFI, с которой все же удалось разогнать Ryzen 7 3800X до 4,4 ГГц. Правда, VRM-зона устройства начала довольно сильно греться. Ну и зачем все это нужно?

⇡#Выводы

Все познается в сравнении, и тестирование дешевых B550-плат привело к мысли, что на данный момент мы имеем дело с весьма… несбалансированными устройствами. Да-да, при бюджете в 10 000 рублей и меньше приходится говорить о самых простых матплатах.

Вот возьмем откровенного аутсайдера сегодняшнего тестирования — ASRock B550M-HDV. Если вы читали статью внимательно, то наверняка тоже недоумеваете, за что тут платить почти 7 000 рублей. За гарантированную поддержку Zen 3? За наличие PCI Express 4.0? За Smart Access Memory? Нет, нет и еще раз нет, ведь за такую сумму можно взять, например, ASRock B450 PRO4, которая окажется лучше по всем статьям.

Эта же претензия относится и к другим участникам — платам ASRock, ASUS и GIGABYTE. Так, по цене ASRock B550M Pro4 и ASUS PRIME B550M-A можно взять, например, ASUS TUF GAMING B450M-PRO S или GIGABYTE B450 AORUS PRO — платы с более качественными сетевыми и звуковым контроллерами, более «жирными» конвертерами питания, лучшей функциональностью и уже получившие поддержку чипов Zen 3, кстати. Я бы не задумываясь взял одну из них.

Пожалуй, только MSI B550M PRO-VDH WIFI выделяется на фоне остальных участников сегодняшнего тестирования. В сравнении с теми же ASUS TUF GAMING B450M-PRO S и GIGABYTE B450 AORUS PRO, имеющими сопоставимую цену, плата MSI уступает только в функциональности (нет USB 3.2 Gen2, например), использует менее качественные сетевой и звуковой чипы, но в остальном смотрится вполне убедительно. В таком ключе «плюшки» в виде PCI Express 4.0 действительно могут привлечь внимание покупателя.

Выражаем благодарность компьютерному магазину «Регард» за предоставленное для тестирования оборудование.
