Материнские платы

Материнская плата MSI MAG B550 Tomahawk: куплю ракету для AMD Ryzen. Недорого

⇣ Содержание

Исходя из современных реалий ценообразования материнских плат, новую MSI MAG B550 Tomahawk на наборе системной логики AMD B550 можно назвать сравнительно доступной моделью, поскольку её стоимость в российских магазинах находится у отметки 15 тысяч рублей. Что интересно, за эти деньги компания предлагает исчерпывающий набор актуальных интерфейсов, включая поддержку PCI-Express 4.0, и вполне приличную систему питания центрального процессора. Аппаратная составляющая вкупе с давно отточенным на других платах MSI и функциональным BIOS делает «Томагавк» по-настоящему интересным решением для AMD Ryzen третьего поколения, в том числе и в разгоне.

#Технические характеристики и стоимость

Поддерживаемые процессоры Процессоры AMD Ryzen 3-го поколения в исполнении Socket AM4
Чипсет AMD B550
Подсистема памяти 4 × DIMM DDR4 объёмом до 128 Гбайт;
двухканальный режим работы памяти;
поддержка модулей с частотами от 1866 до 3200 МГц и от 2667(O.C.) до 4866+(O.C.) МГц;
поддержка non-ECC UDIMM-модулей;
поддержка ECC UDIMM-модулей (в режиме non-ECC);
поддержка XMP (Extreme Memory Profile)
Графический интерфейс Видеовыход HDMI 2.1 с поддержкой разрешений до 4096 × 2160 пикселей при 60 Гц;
видеовыход DisplayPort 1.4 с поддержкой разрешений до 4096 × 2304 пикселей при 60 Гц;
максимальный объём выделенной памяти 2 Гбайт
Разъёмы для плат расширения 1 слот PCI Express 4.0/3.0 x16;
1 слот PCI Express 3.0 x16, режим работы x4;
2 слота PCI Express 3.0 x1
Масштабируемость видеоподсистемы AMD 2-way CrossFireX Technology
Интерфейсы накопителей Чипсет AMD B550:
 – 6 × SATA III, пропускная способность до 6 Гбит/с (поддержка RAID 0, 1 и 10);
 – 1 × M.2 PCIe 3.0 x4 (поддерживает PCI Express-накопители длиной от 42 до 80 мм).
Процессор AMD Ryzen:
 – 1 × M.2 PCIe 4.0/3.0 x4 (поддерживает SATA- и PCI Express-накопители длиной от 42 до 110 мм).
Для накопителей в портах M.2 поддерживается RAID 0 и 1
Сетевые
интерфейсы
2,5-гигабитный сетевой контроллер Realtek RTL8125B;
гигабитный сетевой контроллер Realtek RTL8111H;
утилита MSI Gaming Lan Manager
Аудиоподсистема 7.1-канальный HD-аудиокодек Realtek ALC1200:
 – аудиоконденсаторы Chemicon;
 – защита от щелчков;
 – разведение левого и правого каналов в разных слоях текстолита;
 – изоляция печатной платы
Интерфейс USB Общее число USB-портов – 13, в том числе:
1) чипсет AMD B550:
 – 6 портов USB 2.0 (2 на задней панели, 4 подключаются к внутренним коннекторам);
 – 3 порта USB 3.2 Gen1 5 Гбит/с (1 Type-C на задней панели, 2 подключаются к разъёму на плате);
2) процессор AMD Ryzen:
 – 2 порта USB 3.2 Gen2 10 Гбит/с (Type-C и Type-A на задней панели);
 – 2 порта USB 3.2 Gen1 5 Гбит/с (оба Type-A на задней панели)
Разъёмы и кнопки на задней панели Кнопка Flash BIOS;
два порта USB 2.0 и комбинированный порт PS/2;
видеовыходы HDMI и DisplayPort;
два порта USB 3.2 Gen1 Type-A и сетевой порт 2.5G с индикаторами;
два порта USB 3.2 Gen2 Type-A/C и сетевой порт 1G с индикаторами;
оптический выход S/PDIF-интерфейса;
пять 3,5-мм аудиоразъёмов
Внутренние разъёмы на текстолите 24-контактный разъём питания ATX;
8-контактный разъём питания ATX 12 В;
6 SATA 3;
2 M.2 Socket 3;
разъём USB Type-C для подключения порта USB 3.2 Gen1 5 Гбит/с;
разъём USB для подключения двух портов USB 3.2 Gen1 5 Гбит/с;
2 разъёма USB для подключения четырёх портов USB 2.0;
4-pin разъём для вентилятора системы охлаждения CPU;
4-pin разъём для помпы СЖО CPU;
6 4-pin разъёмов для корпусных вентиляторов с поддержкой PWM;
группа разъёмов для передней панели корпуса;
разъём аудио для передней панели корпуса;
коннектор Chassis Intrusion;
коннектор модуля TPM;
2 4-pin коннектора RGB LED;
2 3-pin коннектора Rainbow LED;
перемычка Clear CMOS;
переключатель EZ LED;
светодиоды CPU/DRAM/VGA/BOOT
BIOS 256 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой;
поддержка SM BIOS 2.8, ACPI 6.0
Контроллер I/O Nuvoton NCT6687D-M
Форм-фактор, габариты (мм) ATX, 305 × 244
Поддержка операционной системы Windows 10 x64
Гарантия производителя, лет 3
Розничная стоимость, 15 500

#Упаковка и комплектация

Коробка, в которой поставляется MSI MAG B550 Tomahawk, отличается от других продуктов компании стилизацией под «милитари»: лицевая сторона оформлена под профилированный лист металла, а в её центре изображена известная крылатая ракета.



Обратная сторона максимально информативна. На ней отмечены ключевые особенности платы, приведены её технические характеристики и порты интерфейсной панели. Краткий перечень интерфейсов можно найти и на наклейке с торца платы, где также приведён серийный номер.

Комплектация спартанская: инструкция, памятки, пара кабелей SATA, DVD с драйверами (кто-нибудь помнит, куда его вставлять?), а также пара винтов для закрепления накопителей в портах M.2.

Если можно так сказать, то плата «комплектуется» ещё и трёхлетней гарантией, хотя стоит, как мы уже упоминали, едва дороже 15 тысяч рублей. Страна производства – Китай.

#Дизайн и особенности

MSI MAG B550 Tomahawk выпущена в форм-факторе ATX и оформлена в строгой цветовой гамме. Почти чёрный текстолит по диагонали рассекают бело-серые полосы, никаких ярких или выделяющихся деталей, однако при этом плата выглядит стильно и современно.



На кожухе интерфейсной панели, радиаторе VRM и радиаторе чипсета указаны, соответственно, название компании-производителя, серии платы и её модель.



Интерфейсная панель с предустановленной пластиной содержит кнопку Flash BIOS, шесть USB-портов разных типов, комбинированный порт PS/2, видеовыходы HDMI и DisplayPort, две сетевые розетки и аудиоразъёмы.

В основе платы лежит шестислойный текстолит с удвоенной толщиной медных слоёв. Все навесные элементы закрепляются на текстолите винтами, поэтому с их демонтажом никаких неудобств не возникло.

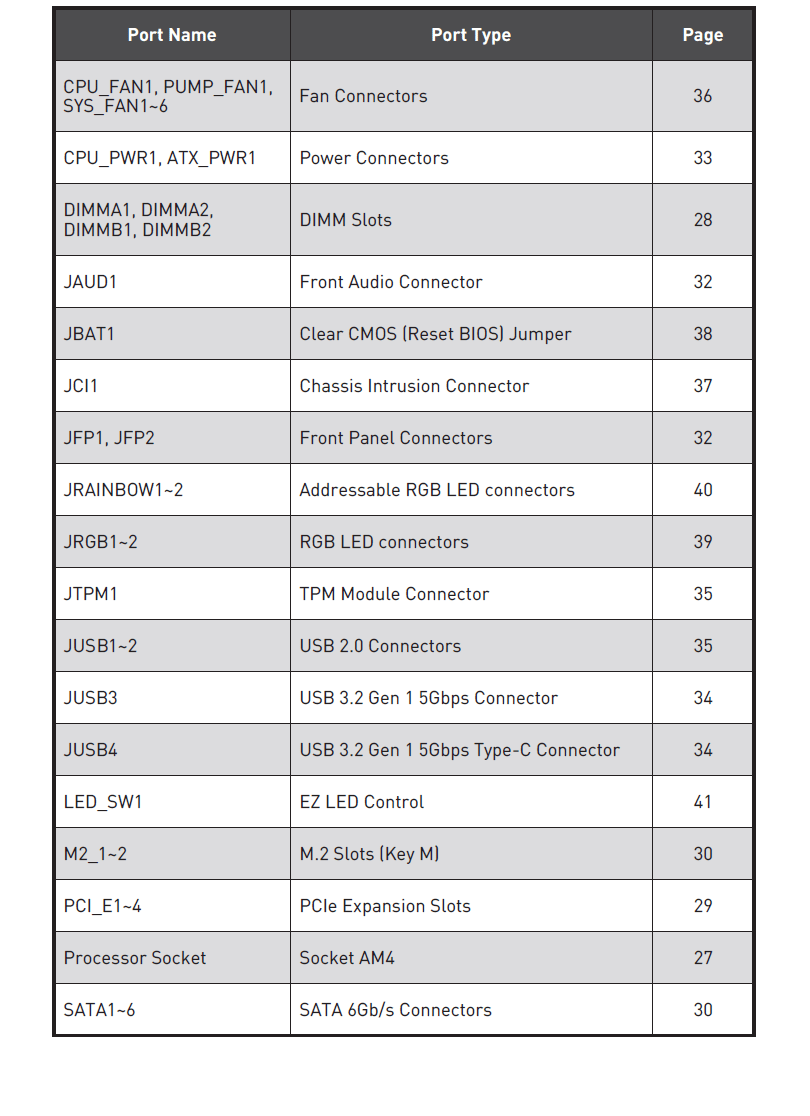

Прежде чем перейти к детальному разбору всех компонентов платы, приведём их схематичное расположение из инструкции по эксплуатации.



Процессорный разъём Soсket AM4 выпущен фирмой Foxconn и никаких особенностей на данной модели платы не имеет (да и не может иметь).



На данный момент MSI MAG B550 Tomahawk поддерживает работу со всеми процессорами AMD Ryzen третьего поколения. С полным списком можно ознакомиться на странице поддержки платы.

Система питания процессора реализована по схеме «10+2+1» Duet Rail.

Десять фаз отведено непосредственно на питание ядер CPU, две фазы на SoС и одна на питание APU.

Фазы состоят из DrMOS ISL99360 (60A) производства Renesas Electronics.

Питанием процессора управляет восьмифазный контроллер RAA229004 также производства Renesas.

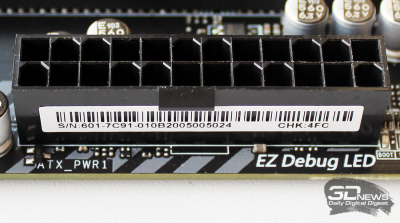

Питанием плата обеспечивается по двум разъёмам: 24- и 8-контактному.



Якорным компонентом MSI MAG B550 Tomahawk является набор системной логики AMD B550, который на нашем тестовом семпле выпущен на Тайване на седьмой неделе текущего года.

Распределение ресурсов чипсета и центрального процессора на MSI MAG B550 Tomahawk приведено на следующей схеме.  Можно сказать, что AMD B550 и AMD Ryzen распределили ресурсы практически поровну.

Для оперативной памяти стандарта DDR4 суммарным объёмом 128 Гбайт на плате предусмотрены четыре слота. Никаких фирменных металлизированных оболочек и замки-фиксаторы только с одной стороны. Приоритетная для установки пара слотов отмечена прямо на текстолите.

Одноканальная система питания памяти должна справиться с любой нагрузкой.

При этом заявлена поддержка модулей с частотой 4866 МГц и даже выше. Остаётся только найти такие модули и подобрать для них удачный процессор.

В плане оснащённости слотами PCI-Express новая MSI MAG B550 Tomahawk выглядит более чем скромно. Только первый слот, облачённый в алюминиевую оболочку Steel Armor и подключенный к процессору, относится к стандарту 4.0 и может работать с видеокартами в режиме x16.

Второй полноразмерный слот PCI-Express способен работать в режимах x2 или x4 (поддерживается даже AMD CrossFireX x16/x4). Последний вариант возможен, только если в «коротыш» PCIe x1 над ним ничего установлено не будет. Нижний PCI-Express всегда независимо работает в режиме x1. Отметим, что вся троица чёрных слотов работает от чипсета. Для коммутации слотов на текстолите есть пара мультиплексоров ASM1480 производства ASMedia.

Можно сказать, что MSI MAG B550 Tomahawk имеет стандартный для бюджетных плат набор портов накопителей. В горизонтальной ориентации распаяны шесть SATA III с пропускной способностью до 6 Гбит/с, реализованные возможностями чипсета AMD B550.

Для высокоскоростных SSD у «Томагавка» два порта M.2. Верхний работает от центрального процессора и поддерживает устройства PCIe 4.0. Кстати, недавно число таких устройств пополнил зубодробительный Samsung 980 Pro, судя по характеристикам которого без Тони Старка в корейской компании на этот раз не обошлись.

Данный порт вмещает накопители длиной от 42 до 110 мм. Во втором M.2 SATA- и PCIe 3.0-накопители могут быть длиной до 80 мм, и работает он от чипсета AMD B550.

Распределение ресурсов чипсета и процессора для накопителей M.2 и SATA приведено в таблице.

Беспроводного сетевого интерфейса у MSI MAG B550 Tomahawk нет, зато есть сразу два проводных (хотя правильнее было бы сказать — кабельных), реализованных гигабитным сетевым контроллером Realtek RTL8111H и 2,5-гигабитным Realtek RTL8125B.

Распределить сетевой трафик поможет фирменная утилита MSI LAN Manager, которая способна  не толькоавтоматически определять тип приложений, используемых в данный момент сетевым подключением, но и предоставлять наивысший приоритет самым важным из них.

В общей сложности на MSI MAG B550 Tomahawk мы насчитали 13 портов USB. Шесть из них, включая высокоскоростные USB 3.2 Gen2 10 Гбит/с (Type-C и Type-A), выведены на интерфейсную панель платы, а ещё семь можно подключить на печатной плате.



Аудиосистему платы можно назвать базовой. В её основе лежит аудиопроцессор Realtek ALC1200, рядом с которым расположилась пятёрка конденсаторов Chemicon японского производства.

Кроме этого, заявлена аппаратная защита от щелчков при подключении кабеля, изоляция аудиокомпонентов на текстолите от остальной части печатной платы токонепроводящей полосой, а также разведение левого и правого каналов в разных слоях текстолита.

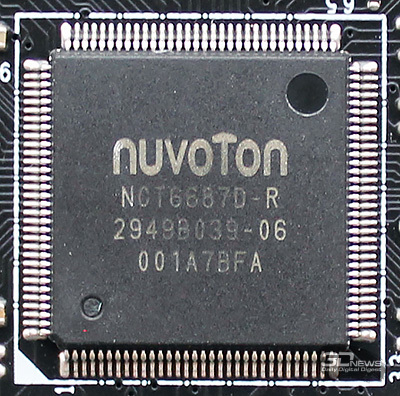

Как и на большинстве других материнских плат MSI, функции Multi I/O и мониторинга на «Томагавке» реализованы контроллером Nuvoton NCT6687D.

Плата способна одновременно управлять скоростью восьми вентиляторов по PWM-сигналу или изменением напряжения. Вентилятор процессорного кулера может быть мощностью до 24 Вт (2 А), выделенный разъём для помп систем жидкостного охлаждения выдерживает нагрузку до 36 Вт (3 А), а остальные шесть разъёмов рассчитаны на 12 Вт (1 А). В BIOS есть очень удобная утилита для их настройки. Разъёмов для подключения внешних термодатчиков на плате нет.

Конечно же, не обошлось на MSI MAG B550 Tomahawk и без подсветки, за регулировку которой отвечает контроллер Nuvoton NUC126NE4AE.

На самой плате подсветка размещена только под радиатором чипсета, а для внешних светодиодных лент предусмотрены два разъёма с адресацией и два без неё. Настройка режимов работы подсветки доступна через приложение MSI Mystic Light, где можно выбрать один из 29 световых эффектов.

На нижнем крае печатной платы выведен вполне привычный набор разъёмов.

Что касается BIOS MSI MAG B550 Tomahawk, то микросхема здесь только одна, 256-битная.

На панели ввода-вывода размещена кнопка Flash BIOS, с помощью которой можно обновить микропрограмму даже без установки в плату процессора и оперативной памяти.

Несмотря на кажущуюся простоту (нет ни одной тепловой трубки), система охлаждения платы не вызывает сомнений в своей эффективности. Основную тепловую нагрузку берёт на себя массивный радиатор, соединённый с интерфейсной панелью, а также небольшой дополнительный радиатор для четырёх отдельных фаз питания. Оба они имеют высокоэффективные термопрокладки с заявленной теплопроводностью как у хорошей термопасты: 7 Вт/(м·К). И всё это очень уверенно работает, в чём мы убедимся по ходу тестирования.

Радиатор чипсета контактирует со своим подопечным через термопасту (хотя тут возможен фактор предыдущего тестера), а для накопителей в портах M.2 предусмотрены независимые радиаторы Shield Frozr с термопрокладками.
