Материнская плата ASRock B550 PG Velocita: ускорение без переплат

⇣ Содержание

Несмотря на постепенно падающий курс рубля, стоимость материнских плат на наборе системной логики AMD B550 не только стабилизировалась, но и немного пошла вниз. На наш взгляд, основная причина этого – огромный ассортимент таких плат на рынке и высокая конкуренция, когда каждая из крупных компаний выпустила по 8-10 или даже более моделей разных классов. И это плюсом к тому, что ранее присутствовавшие модели плат на флагманском чипсете AMD X570 также представлены максимально широко и также стабилизировались по цене. В итоге сейчас сложилась такая ситуация, что если у какого-нибудь крупного ритейлера сделать выборку по платам на AMD X570 и B550, то в одну и ту же ценовую группу попадут модели на обоих чипсетах, а общее количество предложений легко переваливает за сотню.

Значительная доля в общем количестве материнских плат приходится на продукцию компании ASRock. В её актуальном ассортименте значатся сразу 14 моделей на AMD X570 и ещё столько же — на AMD B550. Платы отличаются форм-фактором, классом, различной направленностью и, конечно же, ценой. Одна из последних моделей, выпущенных компанией, — ASRock B550 PG Velocita, где красивое итальянское слово «Velocita» означает ускорение или скорость. Судя по нему, инженеры компании разрабатывали данную модель с целью обеспечить процессорам, оперативной памяти и периферии максимальную производительность, а маркетологи подобрали для этого звучный термин (хотя, возможно, всё было ровно наоборот).

Плата действительно не «проходная» и имеет несколько особенностей, которые выгодно выделяют её из огромной массы моделей для процессоров AMD Ryzen, присутствующих сегодня на рынке. Однако ASRock B550 PG Velocita оказалась не лишена недостатков, причём один из низ может стать определяющим при принятии окончательного решения. Впрочем, обо всём по порядку.

#Технические характеристики и стоимость

ASRock B550 PG Velocita
Поддерживаемые процессоры Процессоры AMD Ryzen 3-го поколения, Socket AM4
Чипсет AMD B550
Подсистема памяти 4 × DIMM DDR4 не буферизованной памяти объёмом до 128 Гбайт;
двухканальный режим;
поддержка модулей с частотами от 2133 до 3200 МГц и от 3333(O.C.) до 4733 (O.C.) МГц;
поддержка XMP (Extreme Memory Profile);
позолоченные контакты 15μ Gold в разъёмах DIMM
Графический интерфейс Интегрированное графическое ядро AMD Radeon Vega в составе гибридных процессоров 3-поколения AMD Ryzen:
 – порт HDMI, максимальное экранное разрешение 4096 × 2160 при 60 Гц (совместимость со стандартами HDMI 2.1, HDCP 2.3 и HDR);
 – поддержка DirectX 12, Pixel Shader 5.0;
 – поддержка Microsoft PlayReady
Разъёмы для плат расширения 2 слота PCI Express x16 4.0/3.0, режим работы x16 и x4;
2 слота PCI Express x1 3.0
Масштабируемость видеоподсистемы AMD Quad-GPU CrossFireX
AMD 2-way CrossFireX
Интерфейсы накопителей Чипсет AMD B550:
 – 6 × SATA III, пропускная способность до 6 Гбит/с (поддержка RAID 0, 1 и 10, NCQ, AHCI и Hot Plug);
 – 1 × M.2 (M2_2) PCIe 3.0 x4 (поддерживает SATA- и PCI Express-накопители длиной от 30 до 110 мм).
Процессор AMD Ryzen:
 – 1 × Hyper M.2 (M2_1) PCIe 4.0/3.0 x4 (поддерживает PCI Express-накопители длиной от 30 до 80 мм)
Сетевые
интерфейсы
2.5-гигабитный сетевой контроллер Dragon RTL8125BG:
 – поддержка ПО Phantom Gaming LAN (умная автонастройка трафика, отображение сетевой статистики, оптимальные настройки по умолчанию для игр, интернета и стриминга, настраиваемый контроль приоритета);
 – поддержка Wake-On-LAN
 – защита от молнии и электростатических разрядов;
 – поддержка энергосберегающего стандарта Ethernet 802.3az;
 – поддержка PXE
Аудиоподсистема 7.1-канальный HD-аудиокодек Realtek ALC1220:
 – ЦАП 120dB SNR с дифференциальным усилителем;
 – усилитель наушников NE5532 Premium с выводом на фронтальную панель (поддержка наушников с сопротивлением до 600 Ом);
– защита от скачков напряжения;
– поддержка Premium Blu-ray audio;
– отдельные слои на плате для левого и правого канала;
– изоляция печатной платы;
– позолоченные аудио-штекеры и внутренние коннекторы;
– поддержка Nahimic Audio
Интерфейс USB Чипсет AMD B550 и процессор AMD Ryzen:
 – 8 портов USB 2.0 (4 на задней панели, 4 подключаются к разъёмам на плате);
 – 4 порта USB 3.2 Gen1 (2 на задней панели, 2 подключаются к разъёму на плате);
 – 2 порта USB 3.2 Gen1 (подключаются к разъёмам на плате);
 – 3 порта USB 3.2 Gen2 (Type-A и Type-C на задней панели + внутренний коннектор)
Разъёмы и кнопки на задней панели Видеовыход HDMI;
комбинированный PS/2-порт и два порта USB 3.2 Gen1;
четыре порта USB 2.0;
два порта USB 3.2 Gen2 (Type-A и Type-C);
порт RJ-45 2.5G;
отверстия для антенн беспроводного модуля связи;
оптический выход S/PDIF-интерфейса;
пять позолоченных 3,5-мм аудиоразъёмов
Внутренние разъёмы на текстолите 24-контактный разъём питания ATX;
8-контактный разъём питания ATX 12 В;
4-контактный разъём питания ATX 12 В;
6 SATA 3;
2 M.2 Socket 3;
1 M.2 Key E;
4-pin разъём для вентилятора системы охлаждения CPU;
4-pin разъём для помпы СЖО CPU;
5 4-pin разъёмов для корпусных вентиляторов с поддержкой PWM;
2 коннектора для подключения RGB LED-линеек;
2 коннектора для подключения адресуемых RGB LED-линеек;
группа разъёмов для передней панели корпуса;
разъём аудио для передней панели корпуса (15μ Gold);
2 разъёма для подключения четырёх портов USB 2.0;
разъём для подключения двух портов USB 3.2 Gen1;
разъём USB 3.2 Gen2 Type-C;
разъем SPI TPM;
индикатор питания и разъем динамика;
Dr. Debug со светодиодом;
кнопка питания со светодиодом;
кнопка Reset с индикатором
BIOS 256 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой;
поддержка функций SM BIOS 2.3, ACPI 5.1
Контроллер I/O Nuvoton NCT6796D-R
Форм-фактор, габариты (мм) ATX, 305 × 244
Поддержка операционной системы Windows 10 x64
Гарантия производителя, лет 1
Розничная стоимость, 18 800

#Упаковка и комплектация

ASRock B550 PG Velocita поставляется в картонной коробке вертикальной ориентации с пластиковой ручкой для переноски. Лицевую сторону коробки украшает логотип серии Phantom Gaming, указано название платы и модель чипсета, а снизу приведены ключевые особенности.



На обратной стороне коробки рассказывается об основных достоинствах продукта, приведены его краткие технические характеристики и перечислены порты на интерфейсной панели. По стикеру на торце коробки можно узнать, что плата выпускается во Вьетнаме и весит немногим более килограмма.

В комплекте поставки – четыре SATA-кабеля, винты для крепления накопителей в портах M.2, стяжки для кабелей, наклейки, инструкции и диск с драйверами и утилитами.



Стоимость данной модели ASRock в российских магазинах составляет около 18,8 тысяч рублей. Добавим, что на плату предоставляется гарантия сроком 1 год.

#Дизайн и особенности

ASRock B550 PG Velocita выполнена в форм-факторе ATX и имеет размеры 305 × 244 мм. Дизайн платы интересный – в цветовой гамме используются чёрный и серебристый цвета вперемешку с красными полосками, придающими внешнему виду платы некоторую агрессивность.



Радиаторы чипсета, накопителей SSD и силовых цепей оформлены в едином стиле и выглядят современно, броско, но не вычурно.



На панели ввода-вывода обращают на себя внимание два отверстия для антенн беспроводного модуля связи, которого здесь нет, а вот все остальные необходимые порты и разъёмы выведены.

Чего здесь не хватило лично мне, так это кнопки сброса CMOS, которой ASRock B550 PG Velocita очень не хватает, как это выяснилось по ходу тестирования.

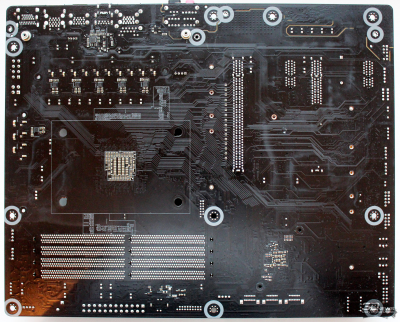

Все навесные элементы крепятся сквозь текстолит винтами, поэтому с их снятием с платы сложностей не возникло.



Особенностью B550 PG Velocita и всех плат ASRock серии Phantom Gaming по заявлению изготовителя является использование в них текстолита высокой плотности с удвоенной толщиной медных слоёв.

Благодаря этому, достигается повышенная стабильность работы сигнальных трасс и профилей мощности, а также пониженная температура во время работы и особенно при оверклокинге.

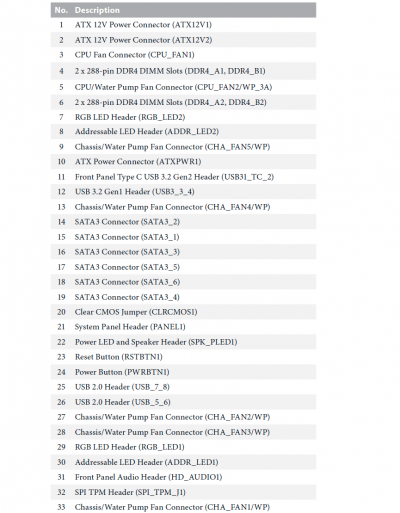

Сначала мы приведём схему расположения элементов на печатной плате из инструкции по эксплуатации.



Теперь последовательно разберём все основные компоненты новой платы.

Казалось бы, все процессорные разъёмы Soсket AM4 одинаковы, да и какие вообще отличия у них могут быть? Но, на самом деле, отличия таких разъёмов на платах разных производителей есть, причём как с обратной, так и с лицевой стороны плат. Мы имеем ввиду маленькие стабилизирующие конденсаторы в центральной части сокета и напротив с обратной стороны текстолита. Вот, например, как они выглядят на ASRock B550 PG Velocita.



А теперь для сравнения посмотрите, какие они на Gigabyte B550 Vision D или MSI MAG B550 Tomahawk. Очевидно, что в каждой из плат применяется свой набор и тип конденсаторов и наверняка от этого зависит стабильность работы процессора при высоких нагрузках. Что же касается ASRock B550 PG Velocita, то её процессорный разъём на данный момент поддерживает процессоры AMD Ryzen с ядрами Matisse и Renoir. В том, что в скором времени будет добавлена поддержка и новых процессоров AMD, нет никаких сомнений.

Система питания центрального процессора построена по 12-фазной схеме (шесть фаз Vishay SiC654 50A с удвоителями ISL6617A на обратной стороне платы), а ещё две фазы отведены на SoC (обе на SiC654A). В цепях питания используются премиальные конденсаторы Nichicon 12K с увеличенным на 20% сроком службы.



За управление питанием процессора отвечает контроллер RAA229004 производства Renesas.

Питание платы и установленных в неё компонентов обеспечивается тремя разъёмами: 24-pin, 8-pin и 4-pin.



Все разъёмы имеют иглы повышенной плотности, за счёт чего должно достигаться снижение энергопотерь (на  23 %) и температур разъёмов (на 22 градуса Цельсия).

Набор системной логики AMD B550 контактирует со своим радиатором через толстую термопрокладку, в нашем случае чипсет выпущен на третьей неделе 2020 года в Тайване.

Четыре слота DIMM отличаются защёлками только с одной стороны и не имеют металлических оболочек. В них можно установить четыре модуля оперативной памяти стандарта DDR4 суммарным объёмом 128 Гбайт.

Максимальная частота модулей на данной плате может достигать 4733 МГц, но, что интересно, – в списке сертифицированных (то есть проверенных на ASRock B550 PG Velocita) модулей есть восьмигигабайтный Crucial BLM8G51C19U4B.M8FN1 с эффективной частотой 5100 МГц. Конечно же, платой поддерживаются Extreme Memory Profile и двухканальный режим работы. Как и на большинстве плат с AMD B550, система питания памяти одноканальная.

ASRock B550 PG Velocita имеет четыре слота PCI Express. Два из них выполнены в конструктиве х16, но только первый, подключенный к процессору, может работать в режиме x16 (4.0), а второй работает от чипсета AMD B550 и его максимум – x4 (3.0).

Заявлена поддержка AMD Quad-GPU CrossFireX и 2-way CrossFireX, но кому они здесь могут понадобиться? Оставшиеся два слота PCIe 3.0 x1 работают от чипсета и имеют открытые торцы для установки в них длинных карт расширения.

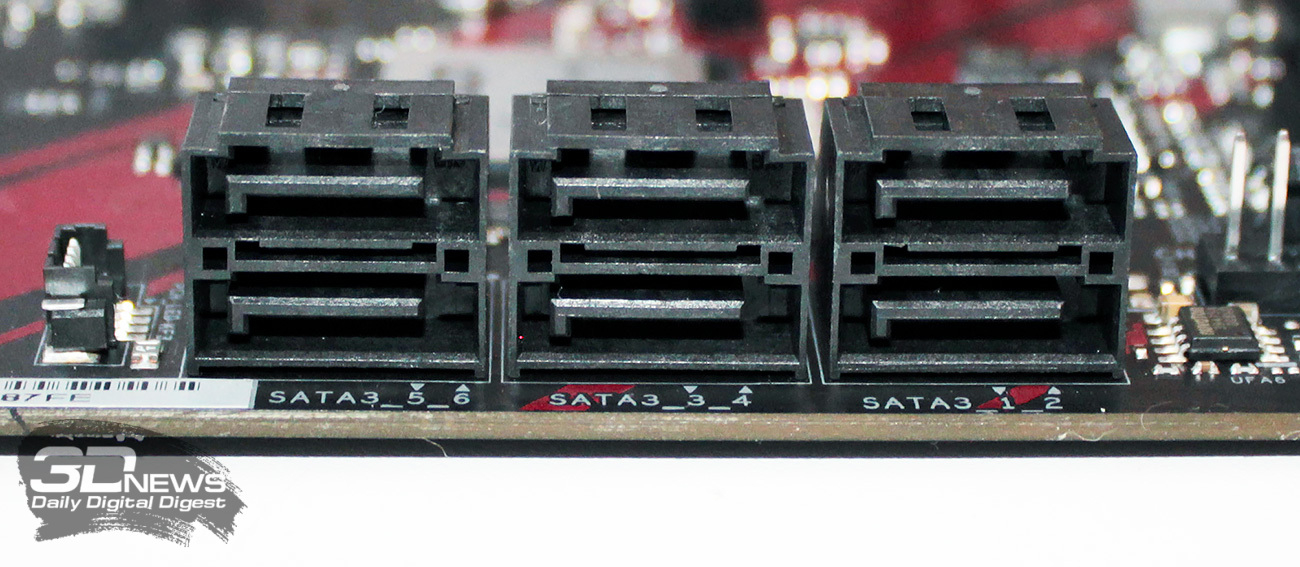

Все шесть портов SATA III на плате расположены горизонтально и подписаны прямо на текстолите.

Предусмотрена поддержка массивов RAID уровней 0, 1, 5 и 10, а также технологий NCQ, AHCI и Hot Plug.

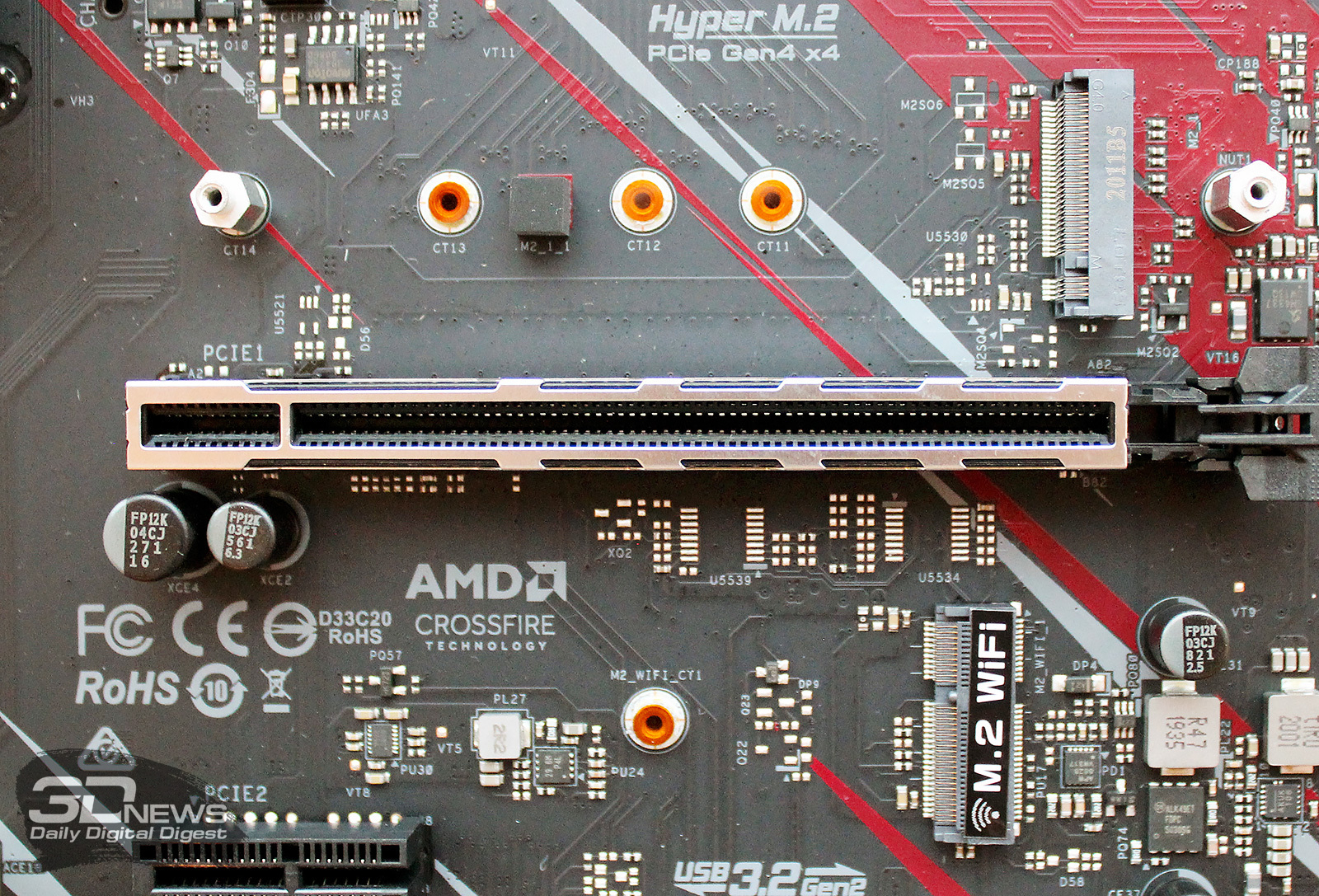

На ASRock B550 PG Velocita есть три порта M.2, но только два из них предназначены для работы с накопителями SSD, а третий Key E – для установки платы расширения модуля Wi-Fi. Верхний порт Hyper M2_1 подключен к процессору AMD Ryzen и поддерживает работу только PCI Express-накопителями длиной от 30 до 80 мм, но зато включая версию 4.0.

Второй порт M2_2 работает от чипсета AMD B550 и способен работать как с SATA-, так и с PCI Express 3.0-накопителями, и делит PCIe-линии с портами SATA под номерами 5 и 6.

Для охлаждения накопителей в этих портах предусмотрены алюминиевые пластины-радиаторы с термопрокладками.

Как мы уже упоминали, беспроводного сетевого контроллера на плате нет, зато проводной реализован 2,5-гигабитным микропроцессором Realtek RTL8125B с аппаратной защитой от скачков напряжения и электростатических разрядов.

Фирменное программное обеспечение Phantom Gaming LAN поможет провести автоматическую настройку трафика по нескольким предустановленным режимам или вручную.

Звук на ASRock B550 PG Velocita можно назвать стандартным для последнего поколения материнских плат – в его основе лежит аудиопроцессор Realtek ALC1220 с пятью конденсаторами, ЦАП 120dB SNR с дифференциальным усилителем и усилителем наушников NE5532 Premium.

Отметим внутренний позолоченный коннектор аудио для передней панели корпуса. Кроме этого, левый и правый каналы разведены в разных слоях текстолита, а зона аудиокомпонентов изолирована от остальных элементов.

Программную часть составляют поддержка Premium Blu-ray audio и Nahimic Audio, а геймерам возможно пригодится Sound Tracker – 360-градусный маркер, позволяющий определить, откуда идёт звук.

В общей сложности на ASRock B550 PG Velocita есть 15 портов USB. Восемь из них, включая пару быстрых USB 3.2 Gen2, выведены на панель ввода-вывода, а семь подключаются непосредственно к печатной плате.



Все порты реализованы чипсетом и процессором, но для пары дополнительных USB 2.0 на плате распаян маленький хаб GL852G производства Genesys Logic’s.

За управление вентиляторами и функции мониторинга на плате отвечает микросхема Nuvoton NCT6796D-R.

В общей сложности к плате можно подключить семь вентиляторов, каждый из которых может быть настроен индивидуально по ШИМ-сигналу или напряжению через BIOS платы или приложение Smart Fan.

Конечно же, есть на плате и подсветка, за управление которой отвечает контроллер Nuvoton NUC121ZC2.

На самой плате подсвечивается логотип на радиаторе чипсета и кожух-радиатор интерфейсной панели.

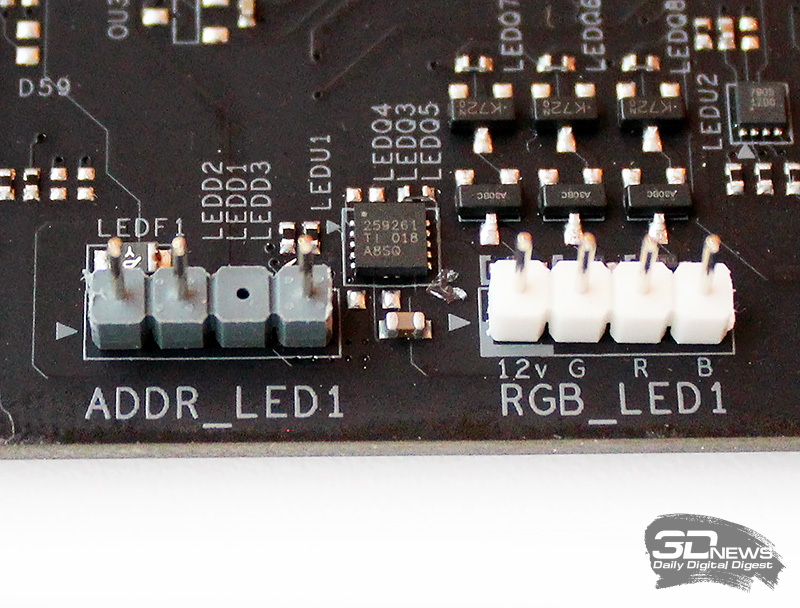

Кроме этого, у ASRock B550 PG Velocita имеются четыре разъёма для лент светодиодной подсветки: два с адресацией и два без.



Они расположены попарно в верхней и нижней частях текстолита.

Из аппаратных средств диагностики и управления на ASRock B550 PG Velocita есть индикатор POST-кодов, а также кнопки включения и сброса.

Но не хватает кнопки сброса CMOS. Перемычка есть, но она неудобна, да и вообще это уже какой-то  атавизм– лезть в корпус если плата не будет стартовать при неудачных настройках.

На плате одна микросхема BIOS, расположенная аккурат под коннектором SPI TPM (Trusted Platform Module).

Добавим, что в системе охлаждения платы используются сдвоенный алюминиевый радиатор с тепловой трубкой на цепях VRM и плоский радиатор на чипсете. Контакт с охлаждаемыми элементами реализован термопрокладками. Эффективности этих радиаторов более чем достаточно даже с разогнанным процессором, о чём мы вам расскажем уже в тестовой части материала. А сейчас изучим BIOS ASRock B550 PG Velocita.
