Материнская плата ASRock B550 PG Velocita: ускорение без переплат

Несмотря на постепенно падающий курс рубля, стоимость материнских плат на наборе системной логики AMD B550 не только стабилизировалась, но и немного пошла вниз. На наш взгляд, основная причина этого – огромный ассортимент таких плат на рынке и высокая конкуренция, когда каждая из крупных компаний выпустила по 8-10 или даже более моделей разных классов. И это плюсом к тому, что ранее присутствовавшие модели плат на флагманском чипсете AMD X570 также представлены максимально широко и также стабилизировались по цене. В итоге сейчас сложилась такая ситуация, что если у какого-нибудь крупного ритейлера сделать выборку по платам на AMD X570 и B550, то в одну и ту же ценовую группу попадут модели на обоих чипсетах, а общее количество предложений легко переваливает за сотню.

Значительная доля в общем количестве материнских плат приходится на продукцию компании ASRock. В её актуальном ассортименте значатся сразу 14 моделей на AMD X570 и ещё столько же — на AMD B550. Платы отличаются форм-фактором, классом, различной направленностью и, конечно же, ценой. Одна из последних моделей, выпущенных компанией, — ASRock B550 PG Velocita, где красивое итальянское слово «Velocita» означает ускорение или скорость. Судя по нему, инженеры компании разрабатывали данную модель с целью обеспечить процессорам, оперативной памяти и периферии максимальную производительность, а маркетологи подобрали для этого звучный термин (хотя, возможно, всё было ровно наоборот).

Плата действительно не «проходная» и имеет несколько особенностей, которые выгодно выделяют её из огромной массы моделей для процессоров AMD Ryzen, присутствующих сегодня на рынке. Однако ASRock B550 PG Velocita оказалась не лишена недостатков, причём один из низ может стать определяющим при принятии окончательного решения. Впрочем, обо всём по порядку.

⇡#Технические характеристики и стоимость

⇡#Упаковка и комплектация

ASRock B550 PG Velocita поставляется в картонной коробке вертикальной ориентации с пластиковой ручкой для переноски. Лицевую сторону коробки украшает логотип серии Phantom Gaming, указано название платы и модель чипсета, а снизу приведены ключевые особенности.

На обратной стороне коробки рассказывается об основных достоинствах продукта, приведены его краткие технические характеристики и перечислены порты на интерфейсной панели. По стикеру на торце коробки можно узнать, что плата выпускается во Вьетнаме и весит немногим более килограмма.

В комплекте поставки – четыре SATA-кабеля, винты для крепления накопителей в портах M.2, стяжки для кабелей, наклейки, инструкции и диск с драйверами и утилитами.

Стоимость данной модели ASRock в российских магазинах составляет около 18,8 тысяч рублей. Добавим, что на плату предоставляется гарантия сроком 1 год.

⇡#Дизайн и особенности

ASRock B550 PG Velocita выполнена в форм-факторе ATX и имеет размеры 305 × 244 мм. Дизайн платы интересный – в цветовой гамме используются чёрный и серебристый цвета вперемешку с красными полосками, придающими внешнему виду платы некоторую агрессивность.

Радиаторы чипсета, накопителей SSD и силовых цепей оформлены в едином стиле и выглядят современно, броско, но не вычурно.

На панели ввода-вывода обращают на себя внимание два отверстия для антенн беспроводного модуля связи, которого здесь нет, а вот все остальные необходимые порты и разъёмы выведены.

Чего здесь не хватило лично мне, так это кнопки сброса CMOS, которой ASRock B550 PG Velocita очень не хватает, как это выяснилось по ходу тестирования.

Все навесные элементы крепятся сквозь текстолит винтами, поэтому с их снятием с платы сложностей не возникло.

Особенностью B550 PG Velocita и всех плат ASRock серии Phantom Gaming по заявлению изготовителя является использование в них текстолита высокой плотности с удвоенной толщиной медных слоёв.

Благодаря этому, достигается повышенная стабильность работы сигнальных трасс и профилей мощности, а также пониженная температура во время работы и особенно при оверклокинге.

Сначала мы приведём схему расположения элементов на печатной плате из инструкции по эксплуатации.

Теперь последовательно разберём все основные компоненты новой платы.

Казалось бы, все процессорные разъёмы Soсket AM4 одинаковы, да и какие вообще отличия у них могут быть? Но, на самом деле, отличия таких разъёмов на платах разных производителей есть, причём как с обратной, так и с лицевой стороны плат. Мы имеем ввиду маленькие стабилизирующие конденсаторы в центральной части сокета и напротив с обратной стороны текстолита. Вот, например, как они выглядят на ASRock B550 PG Velocita.

А теперь для сравнения посмотрите, какие они на Gigabyte B550 Vision D или MSI MAG B550 Tomahawk. Очевидно, что в каждой из плат применяется свой набор и тип конденсаторов и наверняка от этого зависит стабильность работы процессора при высоких нагрузках. Что же касается ASRock B550 PG Velocita, то её процессорный разъём на данный момент поддерживает процессоры AMD Ryzen с ядрами Matisse и Renoir. В том, что в скором времени будет добавлена поддержка и новых процессоров AMD, нет никаких сомнений.

Система питания центрального процессора построена по 12-фазной схеме (шесть фаз Vishay SiC654 50A с удвоителями ISL6617A на обратной стороне платы), а ещё две фазы отведены на SoC (обе на SiC654A). В цепях питания используются премиальные конденсаторы Nichicon 12K с увеличенным на 20% сроком службы.

За управление питанием процессора отвечает контроллер RAA229004 производства Renesas.

Питание платы и установленных в неё компонентов обеспечивается тремя разъёмами: 24-pin, 8-pin и 4-pin.

Все разъёмы имеют иглы повышенной плотности, за счёт чего должно достигаться снижение энергопотерь (на 23 %) и температур разъёмов (на 22 градуса Цельсия).

Набор системной логики AMD B550 контактирует со своим радиатором через толстую термопрокладку, в нашем случае чипсет выпущен на третьей неделе 2020 года в Тайване.

Четыре слота DIMM отличаются защёлками только с одной стороны и не имеют металлических оболочек. В них можно установить четыре модуля оперативной памяти стандарта DDR4 суммарным объёмом 128 Гбайт.

Максимальная частота модулей на данной плате может достигать 4733 МГц, но, что интересно, – в списке сертифицированных (то есть проверенных на ASRock B550 PG Velocita) модулей есть восьмигигабайтный Crucial BLM8G51C19U4B.M8FN1 с эффективной частотой 5100 МГц. Конечно же, платой поддерживаются Extreme Memory Profile и двухканальный режим работы. Как и на большинстве плат с AMD B550, система питания памяти одноканальная.

ASRock B550 PG Velocita имеет четыре слота PCI Express. Два из них выполнены в конструктиве х16, но только первый, подключенный к процессору, может работать в режиме x16 (4.0), а второй работает от чипсета AMD B550 и его максимум – x4 (3.0).

Заявлена поддержка AMD Quad-GPU CrossFireX и 2-way CrossFireX, но кому они здесь могут понадобиться? Оставшиеся два слота PCIe 3.0 x1 работают от чипсета и имеют открытые торцы для установки в них длинных карт расширения.

Все шесть портов SATA III на плате расположены горизонтально и подписаны прямо на текстолите.

Предусмотрена поддержка массивов RAID уровней 0, 1, 5 и 10, а также технологий NCQ, AHCI и Hot Plug.

На ASRock B550 PG Velocita есть три порта M.2, но только два из них предназначены для работы с накопителями SSD, а третий Key E – для установки платы расширения модуля Wi-Fi. Верхний порт Hyper M2_1 подключен к процессору AMD Ryzen и поддерживает работу только PCI Express-накопителями длиной от 30 до 80 мм, но зато включая версию 4.0.

Второй порт M2_2 работает от чипсета AMD B550 и способен работать как с SATA-, так и с PCI Express 3.0-накопителями, и делит PCIe-линии с портами SATA под номерами 5 и 6.

Для охлаждения накопителей в этих портах предусмотрены алюминиевые пластины-радиаторы с термопрокладками.

Как мы уже упоминали, беспроводного сетевого контроллера на плате нет, зато проводной реализован 2,5-гигабитным микропроцессором Realtek RTL8125B с аппаратной защитой от скачков напряжения и электростатических разрядов.

Фирменное программное обеспечение Phantom Gaming LAN поможет провести автоматическую настройку трафика по нескольким предустановленным режимам или вручную.

Звук на ASRock B550 PG Velocita можно назвать стандартным для последнего поколения материнских плат – в его основе лежит аудиопроцессор Realtek ALC1220 с пятью конденсаторами, ЦАП 120dB SNR с дифференциальным усилителем и усилителем наушников NE5532 Premium.

Отметим внутренний позолоченный коннектор аудио для передней панели корпуса. Кроме этого, левый и правый каналы разведены в разных слоях текстолита, а зона аудиокомпонентов изолирована от остальных элементов.

Программную часть составляют поддержка Premium Blu-ray audio и Nahimic Audio, а геймерам возможно пригодится Sound Tracker – 360-градусный маркер, позволяющий определить, откуда идёт звук.

В общей сложности на ASRock B550 PG Velocita есть 15 портов USB. Восемь из них, включая пару быстрых USB 3.2 Gen2, выведены на панель ввода-вывода, а семь подключаются непосредственно к печатной плате.

Все порты реализованы чипсетом и процессором, но для пары дополнительных USB 2.0 на плате распаян маленький хаб GL852G производства Genesys Logic’s.

За управление вентиляторами и функции мониторинга на плате отвечает микросхема Nuvoton NCT6796D-R.

В общей сложности к плате можно подключить семь вентиляторов, каждый из которых может быть настроен индивидуально по ШИМ-сигналу или напряжению через BIOS платы или приложение Smart Fan.

Конечно же, есть на плате и подсветка, за управление которой отвечает контроллер Nuvoton NUC121ZC2.

На самой плате подсвечивается логотип на радиаторе чипсета и кожух-радиатор интерфейсной панели.

Кроме этого, у ASRock B550 PG Velocita имеются четыре разъёма для лент светодиодной подсветки: два с адресацией и два без.

Они расположены попарно в верхней и нижней частях текстолита.

Из аппаратных средств диагностики и управления на ASRock B550 PG Velocita есть индикатор POST-кодов, а также кнопки включения и сброса.

Но не хватает кнопки сброса CMOS. Перемычка есть, но она неудобна, да и вообще это уже какой-то атавизм– лезть в корпус если плата не будет стартовать при неудачных настройках.

На плате одна микросхема BIOS, расположенная аккурат под коннектором SPI TPM (Trusted Platform Module).

Добавим, что в системе охлаждения платы используются сдвоенный алюминиевый радиатор с тепловой трубкой на цепях VRM и плоский радиатор на чипсете. Контакт с охлаждаемыми элементами реализован термопрокладками. Эффективности этих радиаторов более чем достаточно даже с разогнанным процессором, о чём мы вам расскажем уже в тестовой части материала. А сейчас изучим BIOS ASRock B550 PG Velocita.

⇡#Возможности UEFI BIOS

Во время проведения тестирования последней доступной версией UEFI BIOS для ASRock B550 PG Velocita была P1.20 от 24 августа 2020 года. Позже – 29.10.2020 – вышла версия P1.50 с поддержкой AMD AGESA Combo-AM4 V2 1.1.0.0, но на ней плату нам протестировать уже не удалось. Из особенностей дизайна оболочки выделим точно такой же стиль оформления, как и у самой платы. Стартовый режим и даже открывающийся раздел BIOS можно выбрать в его настройках, а по-умолчанию запускается информационный раздел Main.

Что интересно, упрощённого режима BIOS EZ Mode здесь нет, только расширенный или основной. Это вполне логично, ведь тем, кто покупает такие платы, нужны все их настройки и возможности, а не их базовый набор в мультяшном оформлении.

Следующий раздел BIOS предназначен для разгона процессора и оперативной памяти и называется OC Tweaker. Здесь доступны любые настройки двух основных компонентов, от которых зависит производительность платформы, а также предусмотрено сразу десять слотов для хранения разных вариантов настроек.

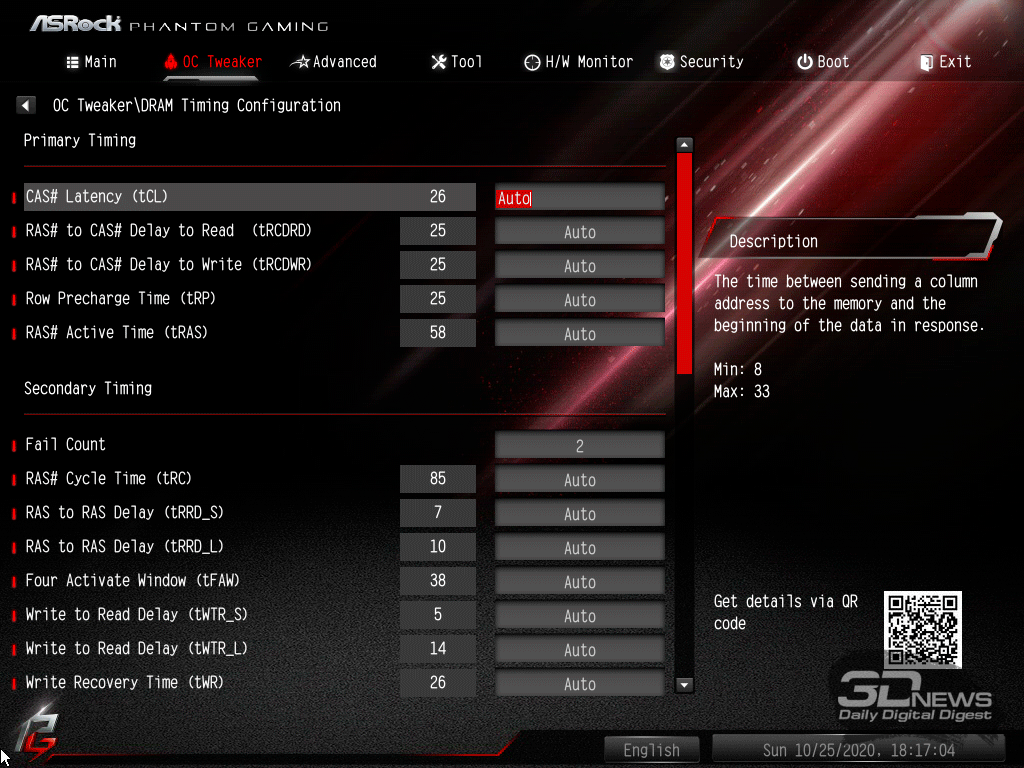

Из этого основного раздела BIOS можно «провалиться» в подраздел с настройками оперативной памяти, где в удобном виде представлены прошитые в модули профили и даже выводится информация о производителе микросхем.

Самих настроек, как и полагается на платформе AMD, огромное количество, есть все необходимые параметры для того, чтобы выжать из модулей максимум производительности при максимуме стабильности. В общем, Ryzen DRAM Calculator в руки и вперёд.

В отдельном подразделе собраны регулировки напряжения и настройки режимов их стабилизации. Для ядра процессора и SoС предусмотрено по пять уровней LLC, а справа выводится схематичный график степени стабилизации напряжений.

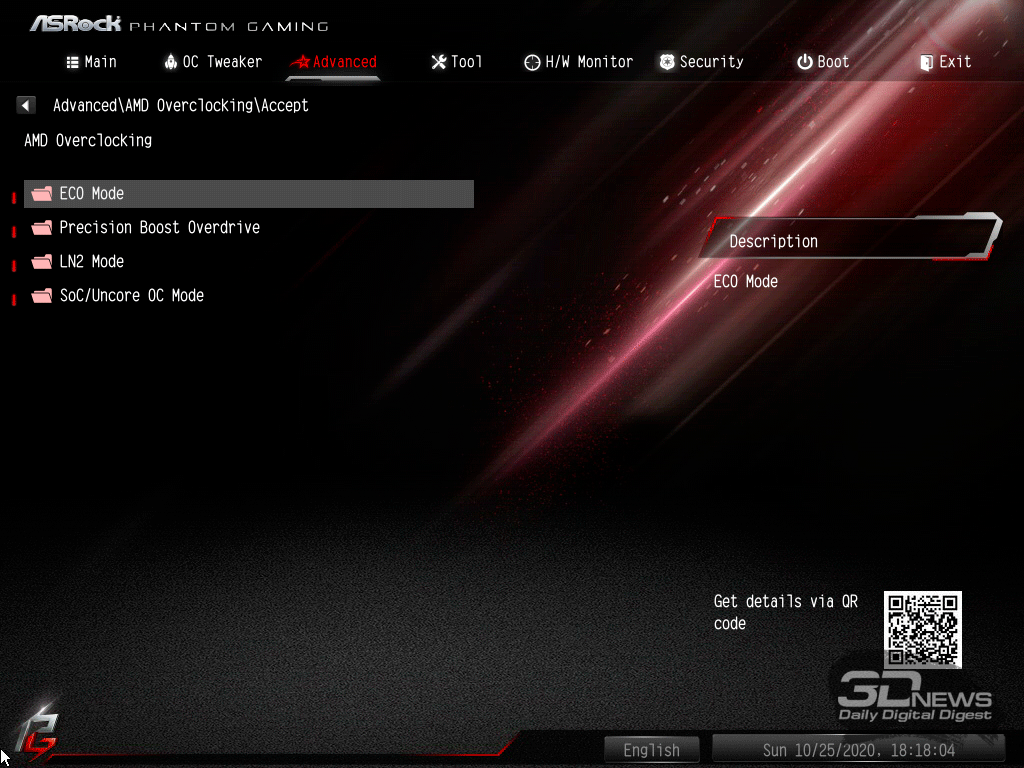

Пожалуй, самый масштабный раздел BIOS – Advanced, куда вошли все настройки процессора, чипсета и контроллеров платы. Далее мы просто приведём скриншоты этих настроек.

Следующий основной раздел – Tool. Здесь собраны пять утилит для обслуживания и настройки платы, в числе которых регулировка подсветки и обновление BIOS.

Раздел с мониторингом и настройкой режимов работы вентиляторов вряд ли позволяет желать чего-то большего.

Каждый из подключенных к плате вентиляторов может быть настроен индивидуально вручную, либо работать в автоматическом режиме в одном из трёх профилей настроек или на максимальной скорости. Плюс все вентиляторы можно настроить разом по единому алгоритму.

Далее остаются разделы с параметрами безопасности, загрузки и сохранения настроек.

С ошибками или сбоями при работе с BIOS мы не столкнулись, в сети на эту тему также сообщений нет, значит серьёзных просчётов программисты ASRock здесь не допустили. Не хватает только вывода финального окна-напоминания с изменёнными в процессе настройки параметрами, которое есть у некоторых других производителей плат при выходе из BIOS.

⇡#Стабильность и разгон

Проверка стабильности, оверклокерского потенциала и производительности материнской платы ASRock B550 PG Velocita была проведена в закрытом корпусе системного блока при температуре в помещении от 24,5 до 25 градуса Цельсия. Конфигурация тестового стенда состояла из следующих комплектующих:

• системная плата: ASRock B550 PG Velocita (AMD B550, Socket AM4, BIOS P1.20 от 24.08.2020);
• процессор: AMD Ryzen 9 3900X 3,8-4,6 ГГц (Matisse, 7 нм, B0, 12 × 512 Kбайт L2, 4 × 16 Мбайт L3, TDP 105 Вт);
• система охлаждения CPU: Noctua NH-D15 chromax.black (два 140-мм вентилятора Noctua NF-A15 на 830–1460 об/мин);
• термоинтерфейс: ARCTIC MX-4;
• видеокарта: MSI GeForce GTX 1660 SUPER Ventus XS OC GDDR6 6 Гбайт/192 бит 1530-1815/14000 МГц;
• оперативная память: DDR4 2 × 8 Гбайт G.Skill TridentZ Neo (F4-3600C18Q-32GTZN), XMP 3600 МГц 18-22-22-42 CR2 при 1,35 В;
• системный диск: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
• диск для программ и игр: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
• архивный диск: Samsung Ecogreen F4 HD204UI 2 Тбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
• звуковая карта: Auzen X-Fi HomeTheater HD;
• корпус: Thermaltake Core X71 (шесть 140-мм be quiet! Silent Wings 3 PWM [BL067], 990 об/мин, три – на вдув, три – на выдув);
• панель управления и мониторинга: Zalman ZM-MFC3;
• блок питания: Corsair AX1500i Digital ATX (1,5 кВт, 80 Plus Titanium), 140-мм вентилятор.

Тестирование было проведено под управлением операционной системы Microsoft Windows 10 Pro (20H2 19042.610) с установкой следующих драйверов:

• чипсет материнской платы AMD Chipset Drivers – 2.10.13.408 от 20.10.2020;
• драйверы видеокарты NVIDIA GeForce – 456.71 WHQL от 07.10.2020.

Стабильность системы при разгоне мы проверяли стресс-утилитой Prime95 29.4 build 8 и другими бенчмарками, а мониторинг проводился с помощью HWiNFO64 версии 6.33-4280.

Перед тестированием приведём характеристики платы с помощью утилиты AIDA64 Extreme.

Первый тест мы традиционно проводим при автоматических настройках BIOS, и ASRock B550 PG Velocita не стала исключением. Только XMP оперативной памяти был активирован – она работала на штатных 3,6 ГГц при напряжении 1,35 В. В свою очередь, процессор работал на частотах от 3,5 до 4,57 ГГц.

Автоматические настройки BIOS ASRock B550 PG Velocita подобраны достаточно хорошо – после двух последовательных циклов теста Small FFTs Prime95 температура процессора не превысила 68 градусов Цельсия при напряжении в нагрузке не выше 1,120 В и уровне TDP около 142 ватт.

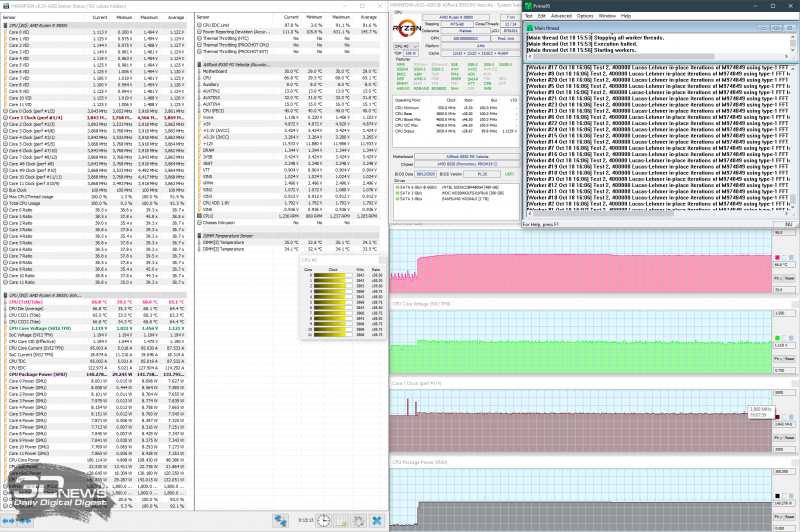

Автоматические настройки BIOS (AVX выключены)

Температуры цепей VRM утилиты мониторинга не фиксируют, но их радиаторы во время стресс-теста были едва тёплыми. Сразу же хотим обратить ваше внимание на нестабильность напряжения под нагрузкой (зелёный график мониторинга) – она не держится ровно в определённом значении, а «плавает» от 1,105 до 1,125 В.

Для проверки разгона процессора на плате ASRock B550 PG Velocita мы зафиксировали LLC CPU на максимальном первом уровне, сделав то же самое и с LLC для SoС. Сначала добились от процессора стабильных 4,2 ГГц по всем ядрам при напряжении в BIOS 1,200 В, которое по данным мониторинга в нагрузке просаживалось до 1,163 В, то есть на 3,1%, что довольно много. Максимальная температура процессора при этом достигла 72 градусов Цельсия.

Далее мы добились от процессора стабильности на фиксированной частоте 4,3 ГГц по всем ядрам при напряжении в BIOS 1,31875 В.

При этом в нагрузке напряжение снижалось до 1,275 В, то есть более чем на 3,3%. И это на максимальном уровне LLC.

Разгон до 4,3 ГГц при 1,31875 В (AVX выключены)

Однако самое интересное, что при менее агрессивном уровне LLC 2 напряжение CPU снижалось всё до тех же 1,275 В, то есть между двумя этими режимами стабилизации на нашей конфигурации и с нашим процессором не было выявлено никакой разницы. А вот при LLC 3 стабильности достичь уже не удавалось, значит алгоритм стабилизации напряжения на силовой цепи ASRock B550 PG Velocita хотя и не лучший из плат с AMD B550, но всё же работает. Добавим, что температура процессора при таком разгоне достигала 85,5 градуса Цельсия.

Поскольку попытки автоматического разгона процессора с помощью ClockTuner for Ryzen 1.1 Beta 7 ни к каким результатам не привели, далее мы перешли к разгону (а точнее – настройке) оперативной памяти. Частоту пары модулей оперативной памяти G.Skill TridentZ Neo (F4-3600C18Q-32GTZN) вновь не удалось поднять ни на шаг без потери стабильности, поэтому основное внимание было уделено настройке таймингов с помощью Ryzen DRAM Calculator с пошаговой проверкой стабильности. Результатом стало снижение основных задержек с 18-21-21-43 CR2 до 18-19-19-41 CR1, а также дополнительная юстировка многих вторичных таймингов, которые на платформах с AMD Ryzen влияют на производительность ничуть не меньше основных.

Отдельно нужно отметить, что при неудачном подборе таймингов плата просто не стартует. Ни с третьего раза, ни с шестого — автоматического включения с настройками по умолчанию не предусмотрено. Приходится каждый раз сбрасывать CMOS через перемычку, что очень неудобно. Как раз и вспоминается кнопка сброса CMOS на панели ввода-вывода, которой здесь нет.

Ну что же, осталось проверить производительность ASRock B550 PG Velocita в сравнении с другой платой на AMD B550.

⇡#Производительность

Производительность системы на ASRock B550 PG Velocita мы сравним с такой же конфигурацией, ранее собранной на плате Gigabyte B550 Vision D, где процессор разогнан до тех же 4,3 ГГц, а оперативная память работала на идентичных 3,6 ГГц с дополнительно настроенными таймингами.

ASRock B550 PG Velocita AMD Ryzen 9 3900X 4,3 ГГц DDR4 2 × 8 Гбайт G.Skill TridentZ Neo (3,6 ГГц 18-19-19-41 CR1)	Gigabyte B550 Vision D AMD Ryzen 9 3900X 4,3 ГГц DDR4 2 × 8 Гбайт G.Skill TridentZ Neo (3,6 ГГц 18-19-19-41 CR1)
AIDA64 Extreme 5 cache & memory benchmark
WinRAR 5.91
7-Zip 20.02 alpha
HandBrake v1.3.3
EZ CD Audio Converter 9.1.6 (1,85 Гбайт FLAC в MP3 320 Кбит/с)
Blender 2.90.1 Alpha
Corona 1.3
CINEBENCH R20.060
3DMark 2.14.7042 s64, Time Spy CPU test

ASRock B550 PG Velocita оказалась быстрее в бенчмарке WinRAR, HandBrake и 3DMark Time Spy, но разница небольшая (просто на ASRock чуть лучше настроена память). В тесте кодирования EZ CD Audio Converter двукратное преимущество Velocita над Vision D объясняется новой версией конвертера и использованием оптимального числа CPU-потоков для кодирования (чего мы, к сожалению, не сделали в прошлый раз). В остальном производительность двух этих плат одинакова.

⇡#Заключение

Материнская плата ASRock B550 PG Velocita проявила себя как добротный образец среднего ценового диапазона на наборе системной логики AMD B550. Разработчики оставили пользователю возможность самостоятельно дооснастить плату и не стали перегружать данную модель ни модулями Wi-Fi, которые нужны не всем, ни контроллером Thunderbolt, заметно увеличивающим конечную стоимость продукта. Зато у «итальянского ускорения» есть мощная и хорошо охлаждаемая силовая цепь для разгона любых вышедших и будущих процессоров AMD, поддержка памяти с частотой до 5,1 ГГц, ультра-быстрый порт M.2 и просто быстрый такой же порт с радиаторами, а также самый современный PCI-Express 4.0, усиленный алюминиевой оболочкой. Сюда же добавим достойный звук, исчерпывающее количество портов USB, средства мониторинга, управление семью вентиляторами и подсветку.

Ещё интереснее конечному пользователю и, в частности, оверклокеру, плата могла бы стать с более точным алгоритмом стабилизации напряжения на ядре процессора, где просадки в более чем 1,5-2% нежелательны, если не сказать недопустимы. Россыпь термодатчиков по текстолиту так же не помешала бы, как и отображение изменённых настроек BIOS перед выходом. Ну и кнопкой Clear CMOS на интерфейсной панели желательно наделять не только флагманскую B550 Taichi, но и такие платы, как Velocita – так ускорять плату было бы гораздо быстрее и удобнее, чем через перемычку на плате.

По совокупности характеристик и стоимости ASRock B550 PG Velocita должна найти своего покупателя, а будь её стоимость не выше 15 тысяч рублей, она вполне могла бы стать хитом в своём классе, особенно в свете выхода новых AMD Ryzen 5хxx.
