Обзор материнской платы ASUS ROG STRIX B550-E GAMING: сам ты середняк!

⇡#Возможности BIOS

Возможности UEFI BIOS материнских плат ASUS изучены нами вдоль и поперек. К тому же появление устройств на базе чипсета B550 не привнесло каких-либо принципиальных моментов по настройке процессоров Ryzen и памяти. В вышесказанном нет ничего удивительного — на то ASUS и лидер индустрии, чтобы выпускать огромное количество разной, но востребованной продукции. Собственно говоря, именно поэтому постоянные читатели 3DNews уже давно хорошо знакомы с возможностями прошивок ASUS. Подготавливая этот материал, я заметил, что BIOS тестовой модели мало чем отличается от прошивки ROG STRIX B450-I GAMING: дизайн оболочки не изменился, набор функций тот же, даже основные напряжения присутствуют в том же составе и регулируются в одинаковых пределах. Мы опять видим, что производитель не урезает функции — в том числе и оверклокерские. Именно поэтому материнки этого тайваньского производителя подойдут тем пользователям, которые не прочь поэкспериментировать со своим железом.

Основные опции, необходимые для разгона процессора и памяти, расположены в меню Ai Tweaker. Самое главное, что UEFI BIOS обозреваемой платы обладает всем необходимым для ручного разгона ЦП и ОЗУ. В таблице ниже представлены все возможные напряжения, доступные для ручной регулировки.

Напряжение ядер центрального процессора изменяется в двух режимах: в явном и в режиме Offset. Во втором случае мы можем менять разность потенциалов в диапазоне от -0,4 до +0,5 В с шагом 0,00625 В. Параметр SOC Voltage настраивается аналогичным образом. Что приятно, BIOS имеет пять уровней Load-Line Calibration для CPU-составляющей и столько же шагов — для SOC.

Плата насчитывает два температурных датчика, то есть в BIOS и при помощи фирменного ПО ASUS мы можем контролировать температуры процессора, материнской платы и PCH. Плюс есть возможность подключить термопару к разъему T_sensor, расположенному рядом с внутренними колодками USB 2.0.

Страница Advanced отвечает за конфигурацию аппаратных ресурсов платы. На странице Monitoring отображены показатели датчиков температур, напряжений, а также всех подключенных к матплате вентиляторов. Вкладка Boot позволяет сконфигурировать загрузочные устройства и задать другие параметры, касающиеся старта системы. Наконец, меню Tool дает доступ к сохраненным пользовательским профилям настроек UEFI BIOS, к функции Secure Erase, которая стирает всю информацию с SSD, а также к вкладкам с подробной информацией об установленных в плате модулях оперативной памяти и о режимах работы имеющихся видеокарт.

Традиционно UEFI BIOS материнских плат ASUS оснащен такими полезными функциями, как EZ Flash 3 Update и Qfan Control. При помощи первого мини-приложения мы можем всего за пару минут обновить прошивку BIOS, при помощи второго — настроить работу подключенных к материнской плате вентиляторов. А вот от функции EZ Tuning Wizard решили отказаться. Впрочем, мы уже давно поняли, что ни одна технология интеллектуального разгона процессора и памяти не сравнится с ручным тонким оверклокингом.

Из новенького отмечу наличие технологии Flexkey. При ее активации кнопка перезагрузки на корпусе системного блока значительно увеличивает функциональность. Теперь с ее помощью можно управлять эффектами подсветки AURA Sync или же активировать опцию DirectKey — быстрый вход в UEFI BIOS сразу после перезапуска ПК.

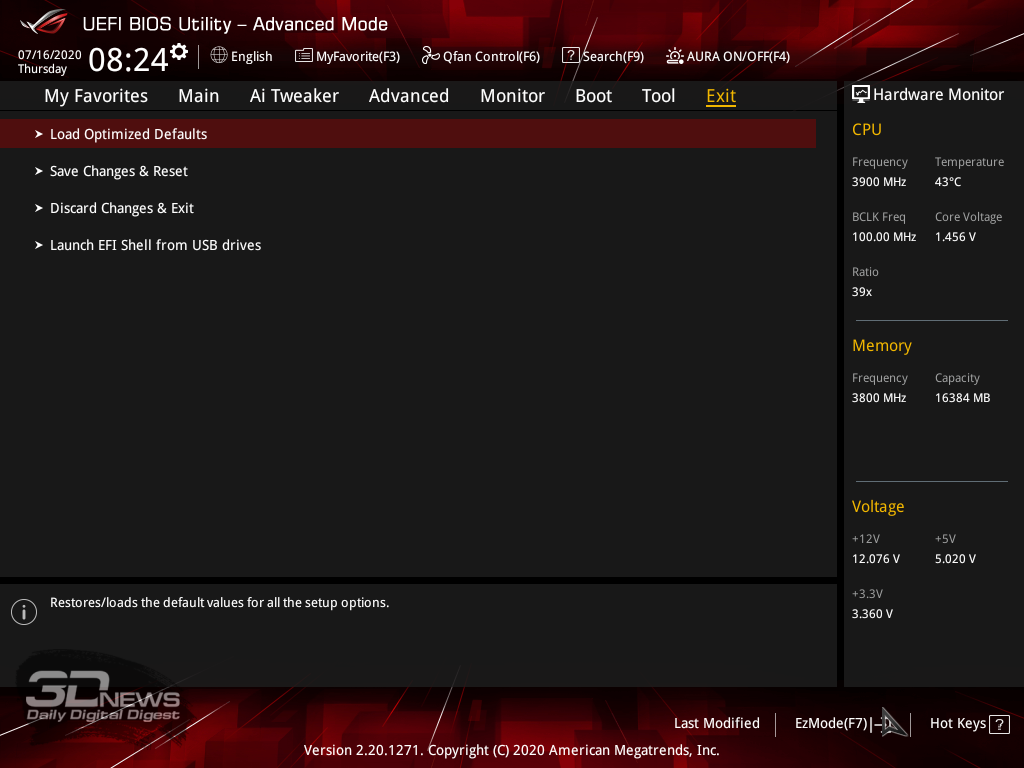

Больше скриншотов UEFI BIOS материнской платы ASUS ROG STRIX B550-E GAMING расположено в галерее. В целом к прошивке устройства нет никаких претензий.

00_ (1).png

Смотреть все изображения (73)

00_ (2).png

00_ (3).png

00_ (4).png

00_ (5).png

00_ (6).png

00_ (7).png

00_ (8).png

00_ (9).png

00_ (10).png

00_ (11).png

00_ (12).png

00_ (13).png

00_ (14).png

00_ (15).png

00_ (16).png

00_ (17).png

00_ (18).png

00_ (19).png

00_ (20).png

00_ (21).png

00_ (22).png

00_ (23).png

00_ (24).png

00_ (25).png

00_ (26).png

00_ (27).png

00_ (28).png

00_ (29).png

00_ (30).png

00_ (31).png

00_ (32).png

00_ (33).png

00_ (34).png

00_ (35).png

00_ (36).png

00_ (37).png

00_ (38).png

00_ (39).png

00_ (40).png

00_ (41).png

00_ (42).png

00_ (43).png

00_ (44).png

00_ (45).png

00_ (46).png

00_ (47).png

00_ (48).png

00_ (49).png

00_ (50).png

00_ (51).png

00_ (52).png

00_ (53).png

00_ (54).png

00_ (55).png

00_ (56).png

00_ (57).png

00_ (58).png

00_ (59).png

00_ (60).png

00_ (61).png

00_ (62).png

00_ (63).png

00_ (64).png

00_ (65).png

00_ (66).png

00_ (67).png

00_ (68).png

00_ (69).png

00_ (70).png

00_ (71).png

00_ (72).png

00_ (73).png

Смотреть все
изображения (73)

⇡#Разгон и стабильность

Ниже в таблице указан перечень всех комплектующих, которые использовались во время тестирования ASUS ROG STRIX B550-E GAMING.

Для более наглядной демонстрации положительного эффекта от разгона центрального процессора и оперативной памяти на тестовом стенде запускались следующие программы:

• CINEBENCH R20. Измерение быстродействия фотореалистичного трехмерного рендеринга в анимационном пакете CINEMA 4D, тест CPU.
• x265 HD Benchmark. Тестирование скорости транскодирования видео в перспективный формат H.265/HEVC.
• Blender 2.83. Определение скорости финального рендеринга в одном из популярных свободных пакетов для создания трехмерной графики. Измеряется продолжительность построения финальной модели Barcelona Pavilion.
• Adobe Premiere Pro 2019. Рендеринг проекта в разрешении Ultra HD.
• Corona 1.3. Тестирование скорости рендеринга при помощи одноименного рендера. Измеряется скорость построения стандартной сцены BTR, используемой для измерения производительности.
• The Witcher III: Wild Hunt, Новиград и окрестности. Full HD. Режим «Запредельное качество», NVIDIA HairWorks вкл., HBAO+, AA.
• Dota 2, запись матча. Full HD. DirectX 11. Максимальное качество графики.
• Battlefield V, миссия «Последний Тигр». Full HD. DirectX 12. Режим «Ультра», DXR выкл., TAA.
• Shadow of the Tomb Raider, затерянный город. Full HD. DirectX 12. Режим «Макс.», TAA.
• Assassin’s Creed: Odyssey, встроенный бенчмарк. Full HD. DirectX 11. Режим «Самое высокое».

Производительность системы в играх определялась при помощи хорошо известной программы MSI Afterburner. С ее помощью рассчитывается не только средний FPS, но и 99-й процентиль. Использование 99-го процентиля вместо показателей минимального количества кадров в секунду обусловлено стремлением очистить результаты от случайных всплесков производительности, которые были спровоцированы не связанными напрямую с работой основных компонентов платформы причинами.

Номинальный режим

Нагрев ASUS ROG STRIX B550-E GAMING (номинальный режим)

Подсистема питания ROG STRIX B550-E GAMING внушает доверие. И без дополнительных тестов ясно, что плата отлично справится с любым Ryzen — как вышедшими, так и ожидаемыми моделями.

К сожалению, у меня не было под рукой 12- или 16-ядерной версии Ryzen 9, но, на мой взгляд, тестирование платы вместе с Ryzen 7 3800X наглядно показывает, что она отлично справляется со своей работой — в том числе и в разгоне.

Разгон

Нагрев ASUS ROG STRIX B550-E GAMING (разгон)

Во время тестирования материнских плат я всегда использую необслуживаемую систему жидкостного охлаждения. В результате околосокетное пространство никак не обдувается — устройство работает в тяжелых условиях. И если плата выдерживает такой стресс-тест, не теряя стабильности, — значит, мы можем не беспокоиться за свой ПК, даже если он будет функционировать в режиме 24/7.

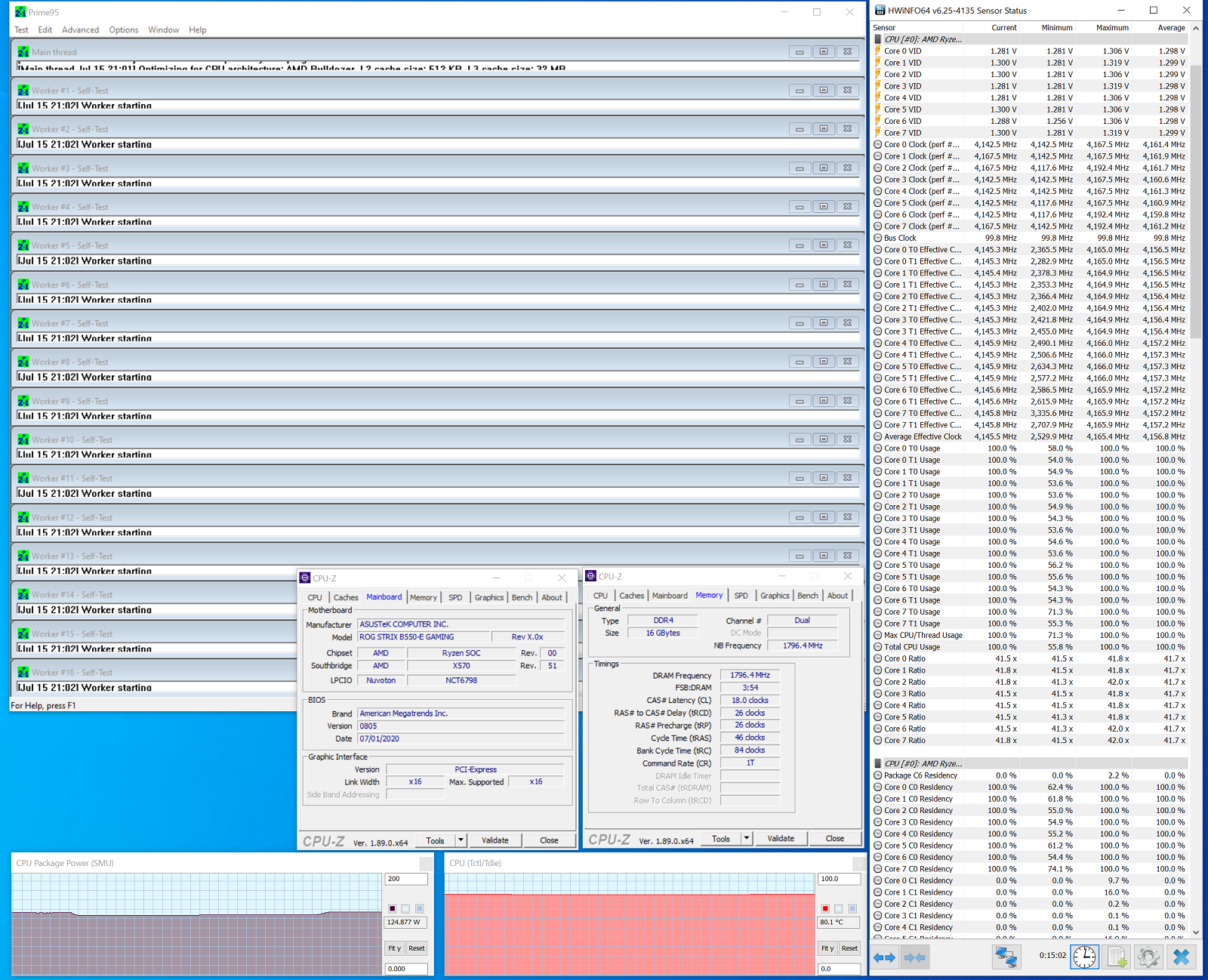

Для разгона Ryzen 7 3800X до 4,4 ГГц по всем ядрам пришлось серьезно увеличить напряжение — до 1,4125 В, а заодно выставить третий уровень Load-Line Calibration. В таких условиях максимальный уровень энергопотребления всей системы под нагрузкой в программе Prime95 увеличился с 166 до 240 Вт — на 45 %. Система работала стабильно, а температура компонентов подсистемы питания выросла незначительно. Мы видим, что VRM героя обзора отлично справляется с разогнанным Ryzen 7 3800X. Нет никаких предпосылок для того, что ROG STRIX B550-E GAMING вдруг облажается с 12- и 16-ядерными ЦП.

Дальнейший разгон Ryzen 7 3800X невозможен из-за сильного перегрева процессора — с чипом на частоте 4,4 ГГц еле справляется даже двухсекционная «водянка», и я в очередной раз убеждаюсь в том, что разгонять 8-ядерники AMD нет никакой необходимости — слишком большой ценой даются дополнительные 200-300 МГц.

Новинка ASUS поддерживает модули оперативной памяти, работающие на эффективной частоте вплоть до 4400 МГц. Комплект Corsair Vengeance RGB PRO CMW32GX4M4K4400C18 в список гарантированно работающих модулей ОЗУ не входит, однако он совершенно спокойно и стабильно запустился на плате при активации XMP-профиля.

⇡#Производительность

ASUS ROG STRIX B550-E GAMING поддерживает технологию D.O.C.P. Standard — она не просто загружает XMP-профиль набора оперативной памяти, но подстраивает вторичные и третичные тайминги самостоятельно. На платформах Intel реализует функции XMP I и XMP II, где пользователь сам выбирает, какие настройки будут активированы для комплекта ОЗУ.

В случае с платформой AM4 и процессорами Matisse (Refresh) использование памяти с эффективной частотой больше 3600 МГц не приводит к увеличению быстродействия и даже оказывает негативное влияние в некоторых случаях. Давно известно, что использовать вместе с Ryzen 3000 более быструю оперативную память нет никакого смысла, хотя мы только что убедились, что ROG STRIX B550-E GAMING стабильно работает с комплектами DDR4-4400. Создание новых процессоров при помощи чиплетов привело к тому, что ядра процессора и контроллер памяти теперь разделены. При этом связь чиплетов друг с другом обеспечивает хорошо знакомая нам шина Infinity Fabric — ее частота для Ryzen 3000 по умолчанию составляет 1800 МГц (у недавно вышедших Matisse Refresh в этом аспекте никаких изменений не наблюдается). Частоты Infinity Fabric и ОЗУ не привязаны друг к другу, однако частота шины должна быть либо равна реальной частоте оперативной памяти, либо меньше нее. Вот и получается, что при использовании комплектов ОЗУ, работающих на эффективной частоте выше 3600 МГц, тактовый генератор контроллера памяти начинает работать в режиме 2:1, то есть его частота уменьшается вдвое. Как итог, более быстрая (по частоте) оперативная память работает неэффективно — и это хорошо видно на приведенных скриншотах, если сравнить DDR4-4400 с DDR4-3600.

Используя ROG STRIX B550-E GAMING, мне удалось слегка разогнать Infinity Fabric — до 1900 МГц. А потому система стала адекватно работать с памятью DDR4-3800. Вновь тестовое устройство проявило себя с лучшей стороны.

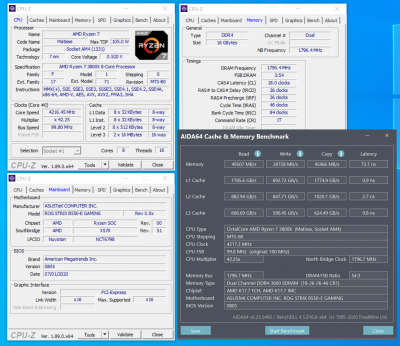

Собственно говоря, вот у нас и наметилось интересное сравнение: сначала я протестировал систему с Ryzen 7 3800X, работающим по умолчанию, и памятью DDR4-3600 с таймингами, выставленными согласно D.O.C.P. Standard; затем я разогнал Ryzen 7 3800X до 4,4 ГГц, а все ту же память разогнал до эффективной частоты 3800 МГц и настроил все основные тайминги (первичные, вторичные, третичные) вручную.

Номинальный режим

Настройка памяти и разгон

Номинальный режим

Настройка памяти и разгон

Результат проделанной работы мне понравился. В том же Adobe Premiere Pro 2019 система стала быстрее сразу на 14 %. А как в играх вырос минимальный FPS!

⇡#Выводы

Знакомство с ASUS ROG STRIX B550-E GAMING оставило исключительно положительные эмоции. Протестированная модель — это отличная основа для мощного ПК. Будет это игровая сборка или рабочая станция — решать уже потенциальным покупателям, то есть вам. Подсистема питания ROG STRIX B550-E GAMING влегкую справляется с любым существующим Ryzen — и точно так же справится с любым Zen 3, когда наступит время. Функциональность — отличнейшая, ведь на плате распаяны передовые контроллеры и интерфейсы. К ROG STRIX B550-E GAMING можно только придираться по мелочам: уж слишком хлипкой кажется заглушка на I/O-панели, а коннекторов для подключения вентиляторов хотелось бы на 1-2 штуки побольше.

Осталось только решить один вопрос: готовы ли вы ради обладания ROG STRIX B550-E GAMING расстаться с 20 000 рублей?
