Обзор материнской платы ASUS ROG STRIX Z370-I GAMING: разгон в квадрате

⇣ Содержание

#Возможности BIOS

Материнские платы ASUS являются достаточно частыми гостями тестовой лаборатории, а потому возможности UEFI BIOS этих устройств мы уже изучили вдоль и поперек. Функциональность прошивки ASUS ROG STRIX Z370-I GAMING практически точно такая же, как, например, у недавно протестированной модели ASUS TUF Z370-Plus Gaming, а кое-где она даже чуть шире. Лично мне очень нравится, что производитель практически не урезает опции BIOS как в доступных, так и в дорогих решениях.

Основные опции, необходимые для разгона процессора и памяти, расположены в меню Ai Tweaker. Самое главное, что UEFI BIOS обозреваемой платы обладает всем необходимым для ручного разгона ЦП и ОЗУ. В таблице ниже указаны все возможные напряжения, доступные для ручной регулировки.

Мин/макс значение, В Шаг, В
CPU Core Voltage 0,6/1,7 0,005
DRAM Voltage 1,0032/2,0064 0,0066
CPU VCCIO Voltage 0,9/1,8 0,0125
CPU System Agent Voltage 0,7/1,8 0,0125
PCH Core Voltage 0,9/1,8 0,01
CPU Standby Voltage 0,8/1,6 0,01
Internal PLL Voltage 0,9/1,845 0,015
VPPDDR Voltage 1,865/2,7 0,005
DMI Voltage 0,3/1,9 0,0125
DRAM REF Voltage on CHA/CHB 0,395/0,63 0,005
GT PLL Voltage 0,9/1,845 0,015
Ring PLL Voltage 0,9/1,845 0,015
System Agent PLL Voltage 0,9/1,845 0,015
Memory Controller PLL Voltage 0,9/1,845 0,015
CPU Load-line Calibration (уровни) 7

Пользователю доступны несколько режимов управления напряжением CPU Core/Cache. В режиме Manual значения устанавливаются в явном виде. В режиме Offset мы можем добавить или убавить напряжение относительно номинальной величины в диапазоне 0,005-0,635 В с шагом 0,005 В. Наконец, вариант Adaptive является своеобразной комбинацией первых двух режимов. Кроме того, подраздел DIGI+ VRM включает в себя параметры стабилизации напряжения на ядре процессора во главе с функцией Load-line Calibration с семью уровнями стабилизации.

Отмечу, что меню Tweaker's Paradise, которое открывает доступ к тонким настройкам BCLK и DRAM, по количеству опций практически не уступает одноименному меню, используемому , например,в прошивке ASUS ROG Maximus X Hero.

Плата насчитывает два температурных датчика, то есть в BIOS и при помощи фирменного ПО ASUS мы можем контролировать температуры процессора, материнской платы и PCH. Плюс есть возможность подключить термопару к разъему T_sensor, расположенному рядом с контроллером NUVOTON.

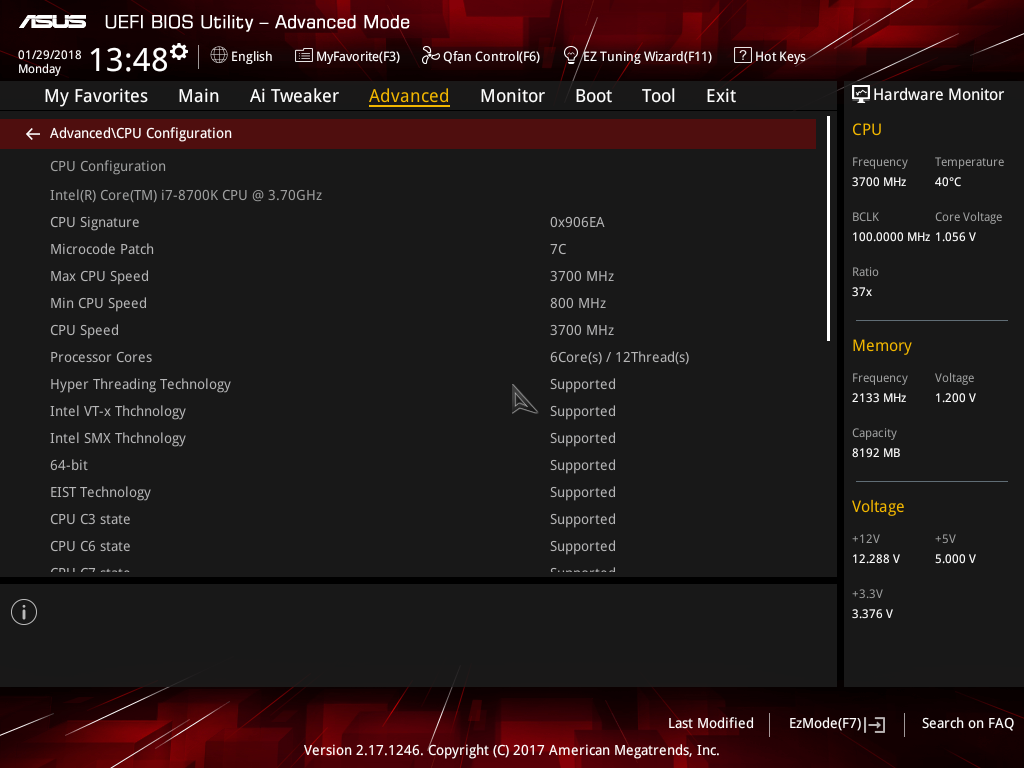

Страница Advanced отвечает за конфигурацию аппаратных ресурсов платы. На странице Monitoring отображены показатели датчиков температур, напряжений и всех подключенных к матплате вентиляторов. Вкладка Boot позволяет сконфигурировать загрузочные устройства и задать другие параметры, касающиеся старта системы. Наконец, меню Tool дает доступ к сохраненным пользовательским профилям настроек UEFI BIOS, к функции Secure Erase, которая стирает всю информацию с SSD, а также к вкладкам с подробной информацией об установленных на плате модулях оперативной памяти и о режимах работы имеющихся видеокарт.

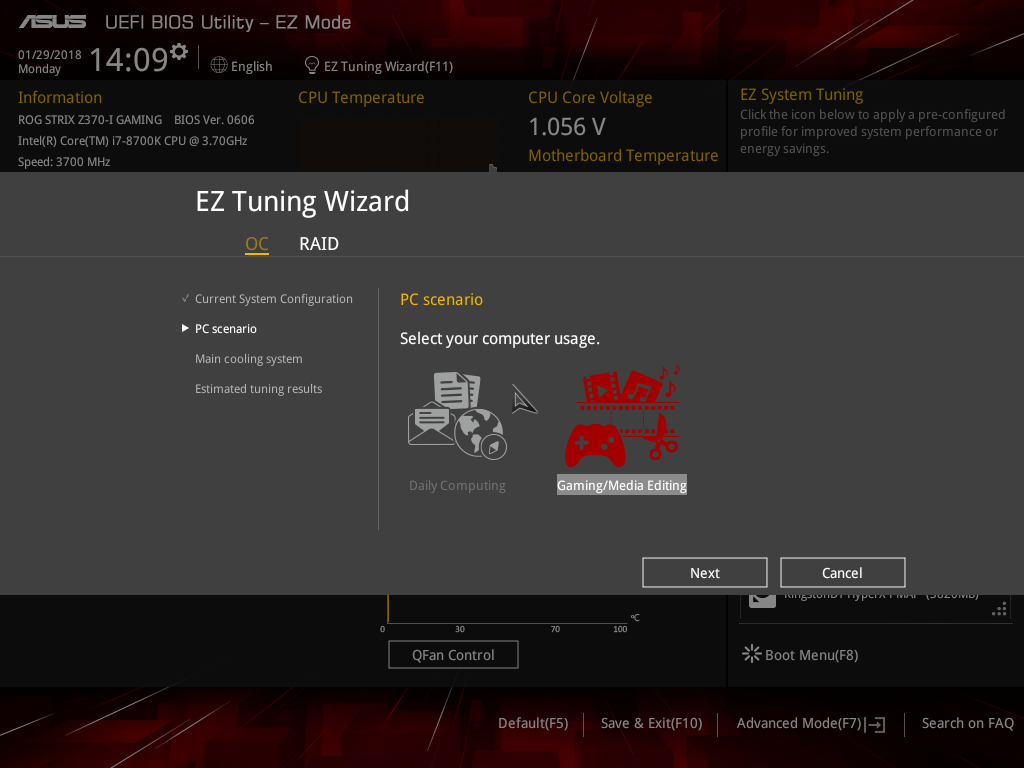

Традиционно UEFI BIOS материнских плат ASUS оснащен такими полезными функциями, как EZ Flash 3 Update, Q-Fan Control и EZ Tuning Wizard. При помощи первого мини-приложения мы можем всего за пару минут обновить прошивку BIOS, при помощи второго — настроить работу подключенных к материнской плате вентиляторов. EZ Tuning Wizard является одной из разновидностей функций автоматического разгона ЦП и ОЗУ — подробнее о ней мы поговорим несколько позже.

Больше скриншотов UEFI BIOS материнской платы ASUS ROG STRIX Z370-I GAMING вы найдете в галерее ниже. В целом к прошивке устройства нет никаких претензий.

#Разгон и стабильность

Все mini-ITX-платы на основе чипсета Z370 Express поддерживают центральный процессор Core i7-8700K, но вот совладать с разгоном этого чипа может далеко не каждое устройство. Раз уж на базе ASUS ROG STRIX Z370-I GAMING вполне реально собрать очень производительную игровую конфигурацию, то никаких поблажек компактной плате давать я не буду — проверю разгон и сравню со «взрослыми» платами. Тестовая конфигурация выглядела следующим образом:

Конфигурация тестового стенда
Центральный процессор Intel Core i7-8700K, 3,7 (4,7) ГГц
Материнская плата ASUS ROG STRIX Z370I GMAING (BIOS 0606)
Оперативная память Corsair CMK16GX4M2A2666C16, 16 Гбайт, DDR4-2666, 2 × 16 Гбайт
Накопитель Samsung 850 PRO
Видеокарта NVIDIA GeForce GTX 1080, 8 Гбайт GDDR5X
Блок питания Corsair HX850i, 850 Вт
Процессорный кулер Noctua NH-D15
NZXT Kraken X61
Корпус Открытый тестовый стенд
Монитор Acer S277HK, 27", Ultra HD
Операционная система Windows 10 Pro x64 14393
ПО для видеокарт
NVIDIA GeForce Game Ready Driver 381.65
Дополнительное ПО
Удаление драйверов Display Driver Uninstaller 17.0.6.1
Измерение FPS Fraps 3.5.99
FRAFS Bench Viewer
Action! 2.3.0
Разгон и мониторинг GPU-Z 1.19.0
MSI Afterburner 4.3.0
Дополнительное оборудование
Тепловизор Fluke Ti400
Шумомер Mastech MS6708
Ваттметр watts up? PRO

Для более наглядной демонстрации положительного эффекта от разгона центрального процессора и оперативной памяти на тестовом стенде запускались следующие бенчмарки и игры:

  • 3DMark Professional Edition 2.2.3509. Тест Time Spy, DirectX 12.
  • «Ведьмак-3: Дикая охота». Разрешение Full HD, максимальное качество, HBAO+, AA, NVIDIA HairWorks выкл.
  • GTA V. Разрешение Full HD, DirectX 11, максимальное качество, AA выкл., 16 × AF.
  • CINEBENCH R15. Измерение быстродействия фотореалистичного трехмерного рендеринга в анимационном пакете CINEMA 4D, тест CPU.
  • x265 HD Benchmark. Тестирование скорости транскодирования видео в перспективный формат H.265/HEVC.
  • Blender 2.79. Определение скорости финального рендеринга в одном из популярных свободных пакетов для создания трехмерной графики. Измеряется продолжительность построения финальной модели из Blender Cycles Benchmark rev4.

Начнем с функций автоматического разгона — их у ASUS ROG STRIX Z370-I GAMING две. Постоянные читатели наверняка хорошо знакомы с помощником EZ Tuning Wizard — в зависимости от выбранного сценария работы, а также от используемой системы охлаждения этот «волшебник» предложит самостоятельно разогнать центральный процессор и оперативную память до тех или иных значений. Например, в случае использования ПК для игр и применения СВО EZ Tuning Wizard предложил увеличить частоту ЦП на 39 % и частоту ОЗУ на 28 %.

Увы, но работать стабильно при частоте процессора 5,15 ГГц система оказалась наотрез — стабильности не наблюдалось ни в LinX, ни в обычных приложениях или играх. Вторая функция автоматического разгона процессора — возможность загрузить из BIOS профиль, позволяющий увеличить частоту Core i7-8700K до 5 ГГц. К сожалению, и в этом случае стабильной работы стенда не наблюдалось — тест LinX так и не был пройден.

Мы в очередной раз убеждаемся в том, что все эти функции по автоматическому оверклокингу — почти всегда от лукавого. Процессоры у всех разные, для получения высоких и стабильных результатов нужен, как говорится, индивидуальный разгон. Поэтому в абсолютном большинстве случаев ручной разгон процессора и оперативной памяти оказывается эффективнее, да и безопаснее для железа.

Например, экземпляр Core i7-8700K, доставшийся мне для проведения тестов, разгоняется до 5 ГГц даже без скальпирования. Для этого в режиме Offset необходимо прибавить к номинальному параметру CPU Core/Cache всего 0,025 В. Правда, для эффективного охлаждения придется вооружиться действительно эффективным кулером. Например, СЖО NZXT Kraken X61 не справилась с отводом тепла от чипа при нагрузке средствами программы LinX 0.7.0. Пришлось для приложений, использующих AVX-инструкции, снижать частоту с 5 до 4,8 ГГц. При таких настройках система с необслуживаемой СВО с двумя 140-мм секциями работала на грани, но работала же!

Самый главный итог после всех оверклокерских процедур оказался следующим: во время разгона Core i7-8700K или любого другого Coffee Lake плата ASUS ROG STRIX Z370-I GAMING точно не окажется слабым звеном.

 Номинальный режим работы

Номинальный режим работы

 Ручной разгон

Ручной разгон

#Производительность

Тестирование стенда проводилось в двух режимах. В первом случае Core i7-8700K работал на стандартной частоте — при загрузке всех шести ядер она составляет 4,3 ГГц. Был активирован XMP-профиль набора оперативной памяти Corsair CMK16GX4M2A2666C16. Во втором режиме процессор работал на частоте 4,8 ГГц в программах, использующих векторный набор команд, и 5,0 ГГц — во всех остальных приложениях, включая игры. Комплект ОЗУ был без проблем разогнан до эффективной частоты 3000 МГц с использованием «родных» задержек 16-18-18-35.

Разгон флагманского Coffee Lake — это серьезное испытание не только для любого процессорного кулера, но и для материнской платы. Например, увеличение частоты чипа на 500 МГц и напряжения на 0,025 В привело к тому, что тестовый стенд под нагрузкой в LinX начал потреблять на 71 Вт больше. ASUS ROG STRIX Z370-I GAMING стоически перенесла все эти испытания, так что эта плата отлично подходит для разгона «кофейных» процессоров в домашних условиях.

Пусть растет энергопотребление — зато оверклокинг процессора и памяти заметно ускорил тестовый стенд. Так, в Blender система после разгона стала быстрее на 11 %, в CINEBENCH — на 12 %, в x265 Benchmark — на 12 %.

Разгон повлиял как на добычу «попугаев» в 3DMark Time Spy, так и на средний FPS в играх. В графическом бенчмарке видна прибавка в размере 18 % в процессорном подтесте и 4 % при общем подсчете баллов. В GTA V разгон добавил целых 18 FPS.

Вывод очевиден: при наличии центрального процессора с разблокированным множителем грех не воспользоваться возможностью сделать свой ПК еще быстрее.

#Выводы

ASUS ROG STRIX Z370-I GAMING — это одна из лучших материнских плат форм-фактора mini-ITX, поддерживающая процессоры поколения Coffee Lake. На ее основе реально собрать производительный и одновременно компактный игровой ПК с одной видеокартой. При этом элементная база устройства позволяет без каких-либо проблем разогнать любой K-процессор. Тестирование показало, что слабым звеном при оверклокинге плата точно не окажется. Что касается функциональности, то ASUS ROG STRIX Z370-I GAMING опять же является одной из лучших в своем классе. На плате распаяно сразу два разъема M.2, а также присутствует внутренний порт USB 3.1. Сетевые контроллеры, звуковая подсистема — эти элементы выполнены на высшем уровне. Пожалуй, для полного счастья не хватает только одного-двух портов USB 3.1 на I/O-панели устройства.

Разводка компонентов на плате выполнена практически идеально. К недочетам ASUS ROG STRIX Z370-I GAMING отнесу неудачное расположение одного 4-контактного разъема для подключения вентилятора. В остальном на базе этой платы будет достаточно удобно собирать ПК как в корпусах форм-фактора Slim Desktop, так и в Mini-Tower.

За большое количество плюсов и фактическое отсутствие серьезных недостатков ASUS ROG STRIX Z370-I GAMING получает награду «Выбор редактора».
