Двухдиапазонные ADSL-модемы ZyXEL P660RT2/RU2

⇣ Содержание
Широкополосный доступ в Интернет давно перестал быть чем-то далёким и недостижимым не только в Москве, но и в областных, и районных центрах нашей страны. В городах с высокой плотностью застройки операторы активно строят сети на базе Ethernet, там же, где плотность невысока, заниматься развитием сетевой инфраструктуры бывает нерентабельно. В таких местах актуальным становится предоставление доступа в Интернет с использованием существующей кабельной инфраструктуры, например, телефонной сети, и технологий хDSL. Хотя, не все так однозначно. Например, в Москве «Стрим», пожалуй, популярнее ETTH. В Европе xDSL популярнее исторически, поскольку все, независимо от плотности застройки, было когда-то тотально телефонизировано. У xDSL есть преимущества: более надежная инфраструктура (АТС защищены намного лучше чердаков и уличных шкафов), но есть и недостатки, а пользователь всегда выбирает то, что ему доступнее. ADSL-модемы стары (если слегка перефразировать), как мир широкополосного доступа, и уже давно вышли из разряда диковинок. У некоторых провайдеров они перешли в разряд безусловной инфраструктуры, и при подключении предоставляются бесплатно. Придумывать что-то новое после преодоления планки стандарта ADSL2+ никто вроде бы не собирался, и следующий рубеж хорошо известен — это VDSL2, обретающий популярность, например, в Европе, где последняя миля (если можно так выразиться) достаточно коротка. В России технологию ADSL, разумеется, никто со счетов не списывает (для кого-то и она остается пределом мечтаний). Более того, особенности национального ADSL-доступа таковы, что на зашумленных и протяженных линиях заработает не всякий бесплатный модем. В том, что на ниве ADSL до сих пор есть пространство для маневра и улучшений, похоже, не сомневается компания ZyXEL, которая этой осенью выводит на рынок не просто новые модемы, а целую платформу под названием Absolute ADSL. Как стало известно, в линейку устройств, построенных на этой платформе, войдут как минимум четыре модели: модемы P660RT2/RU2 и интернет-центры P660HT2/HTW2. Очевидно, рано или поздно они сменят текущую линейку, без индекса «2». Платформа и новые модели пока не объявлены официально (ZyXEL приглаживает последние перышки), однако модемы P660RT2/ P660RU2, по нашим сведениям, уже поступают под проекты некоторых крупных российских провайдеров. В нашу тестовую лабораторию попали P660RT2 и P660RU2, в розничном исполнении, в том виде, в каком их очень скоро увидят обычные покупатели. И чтобы оценить новую платформу, этого, как будет показано далее, вполне достаточно, так как в интернет-центрах ADSL-часть полностью аналогична. Новинки поставляются в фирменных упаковках, в комплектации есть всё необходимое для начала работы, и даже немного больше. Кроме самих устройств, блоков питания, сплиттеров (см. подробнее далее), кабелей и документации, в комплекте можно обнаружить диск с аудиокнигой Александра Плющева «Мой друг Интернет». Внешне новинки не отличаются от предшественниц, выполнены в тёмно-синих, почти чёрных корпусах с вентиляционными решётками на верхней и боковых поверхностях.

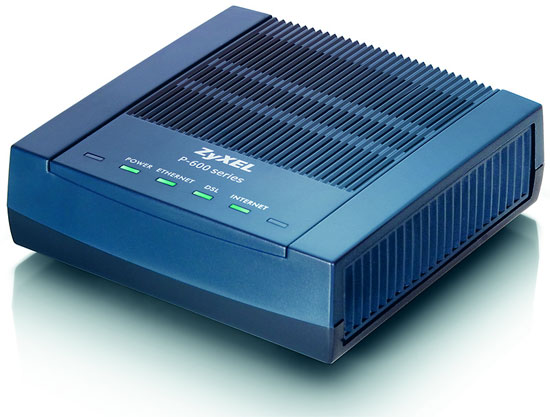

 P660RT2 EE
P660RT2 EE
 P660RU2 EE
P660RU2 EE

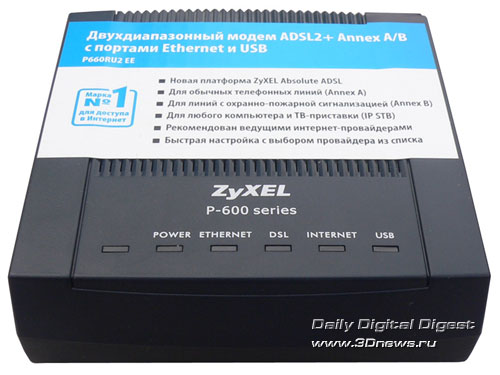

На верхней панели находятся индикаторы состояния устройства: Power, Ethernet, DSL, Internet и USB (для P660RU2), и одно свободное место для индикатора в случае P660RU2, и два в случае P660RT2. Индикатор Power мигает при загрузке устройства, горит зелёным светом при его нормальной работе, и горит красным светом при проблемах с питанием. Остальные индикаторы зелёного цвета – горят или мигают при работе, и не горят, когда порт или подключение неактивны.
P660RT2 EE  P660RU2.jpg
P660RU2 EE

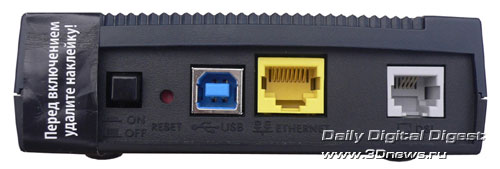

На задней панели модема расположены: разъём питания, кнопка включения/отключения, утопленная вглубь кнопка Reset для сброса параметров устройства, разъём USB (только для P660RU2), а также разъёмы RJ-45 для подключения компьютера по Ethernet, и RJ-11 - для подключения телефонной линии.
 P660RT2 EE

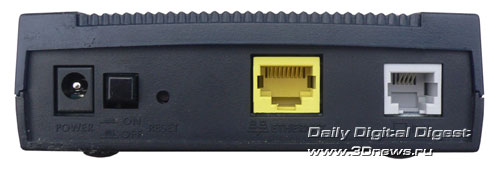

Задняя панель P660RT2 EE
 P660RU2 EE
Задняя панель P660RU2 EE
Снизу расположены ножки для горизонтальной установки модема, а также петли для настенного крепления.

Внутреннее устройство

Для изучения внутреннего устройства достаточно снизу открутить один саморез и аккуратно открыть корпус, не повредив защёлки.

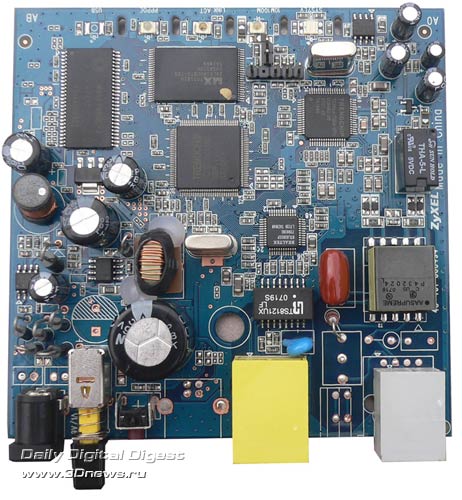

 P660RT2 EE
P660RT2 EE

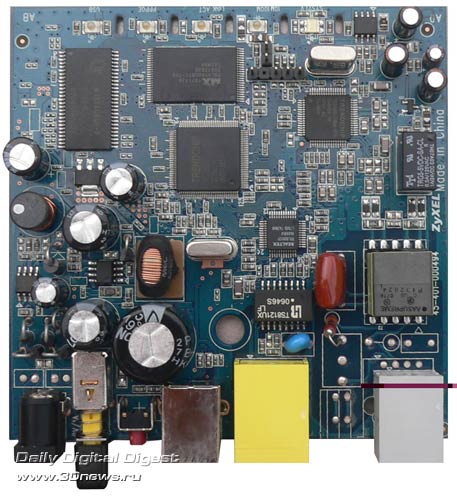

 P660RU2 EE
P660RU2 EE
Как видно, модемы отличаются друг от друга лишь разъёмом USB. В обоих устройствах использованы модули памяти SDRAM MX T071820, процессоры для ADSL TC3162L-LQ128 от компании TrendChip, для реализации локальных интерфейсов использован чип TC3085-TQ64-EPG, работой сети занимается Realtek RTL8201CP. Особых, заметных глазу проявлений новой платформы Absolute ADSL нет, однако все сделано предельно аккуратно, а новшества кроются на аппаратно-программном уровне. По сути, это систематизированный комплекс функциональных преимуществ, актуальных для пользователей линий ADSL. По отдельности перечисленные далее функции и характеристики встречались и ранее, но в Absolute ADSL впервые они связаны воедино:
  • адаптация к российским условиям – повышение надежности соединения на проблемных линиях;
  • соответствие стандарту ADSL2+, то есть максимальная скорость входящего потока данных из сети до 24 Мбит/с;
  • поддержка Annex A для работы на обычных телефонных линиях;
  • поддержка Annex B для работы на линиях ISDN и линиях с установленной охранно-пожарной сигнализацией (в том же устройстве!);
  • поддержка Annex M позволяет увеличить максимальную скорость передачи данных к провайдеру до 3,5 Мбит/с;
  • поддержка Annex L (READSL) обеспечивает возможность подключения к провайдеру на линиях длиной до 7 км;
  • поддержка технологии NetFriend для простой настройки подключения;
  • поддержка IPTV
  • программный шлюз для приложений Интернет-телефонии
Подробнее остановимся на некоторых функциях. Начнём, пожалуй, с наиболее интересной: поддержки Annex A и Annex B, что позволяет использовать модем, как на простых телефонных линиях, так и на линиях с охранно-пожарной сигнализацией. Подчеркнем: один и тот же модем, а не специальную версию той же модели, — отсюда и название «двухдипазонный». Такая реализация избавит пользователя от необходимости покупать новое устройство при установке сигнализации — достаточно перенастроить подключение. Хотя модем теперь работает в двух диапазонах на выбор, сплиттер никто не отменял, и ему тоже приходится работать с разными диапазонами. ZyXEL решила эту проблему созданием в рамках новой платформы фирменного универсального сплиттера, с помощью простого переключателя, переводимого в диапазон Annex A или B. В продажу, уверяет ZyXEL, поступит именно такой, однако нам в комплекте достались просто два разных сплиттера. Тем, кому важны высокая скорость не только загрузки из Интернета, но и передачи данных, особенно полезной окажется поддержка Annex M, хотя, для увеличения скорости необходимо, чтобы провайдер также поддерживал Annex M. Новинки будут хороши и для тех пользователей, которые ранее не имели возможности подключения ADSL из-за слишком большой длины линии. Разработчики достаточно давно описали расширение для Annex A, которое позволяет увеличить максимальную длину линии до семи километров. Поддержка Annex L (READSL) также требует наличия соответствующего операторского оборудования, но, тем не менее, позволяет работать и на таких длинных линиях. В модемах реализован механизм полноценной трансляции адресов — Full Cone NAT и программный шлюз для приложений Интернет-телефонии, использующих протокол SIP, что позволяет без проблем установить в локальной сети SIP-шлюз или телефон.

Сетевой друг - ZyXEL NetFriend

Немаловажным «связующим звеном» новой платформы является технология быстрой настройки ZyXEL NetFriend. Разработанная, чтобы не утруждать пользователей настройкой «свежекупленного» модема, она долгое время была уникальной на нашем рынке. За последнее время некоторые производители предприняли попытки сделать что-то аналогичное, но NetFriend по праву остается наиболее продвинутым и, вдобавок, интерактивным решением. Вполне закономерно, что NetFriend появилась не просто так. Настройка подключения ADSL предполагает указание ряда незнакомых даже опытному пользователю параметров, таких как VPI/VCI, настройка параметров безопасности, для устройств с поддержкой беспроводной сети, NetFriend поможет настроить и её. Конечно, всё это можно найти в документации по подключению, но природная лень, банальная нехватка времени или нежелание разбираться с параметрами, не всегда позволят обратиться к руководству по настройке до того, как попробовать сделать всё самостоятельно. NetFriend существенно упрощает этот процесс, сводя его к выбору региона, оператора и имени/пароля. Все остальные параметры, которые раньше пользователю приходилось вводить вручную, программа делает автоматически. По сути, она содержит некую базу данных об операторах с параметрами их подключений, и обращается к ней для настройки. Отметим, что база постоянно обновляется, однако до сих пор не является полной. Так, мы не обнаружили возможности автоматической настройки IPTV для оператора Волгателеком, что, надеемся, будет дополнено в следующей версии программы. Актуальность информации и расширение базы Zyxel производит и таким способом. Думаем, что NetFriend стоит того, чтобы рассказать о нём несколько подробнее. Для работы с ним достаточно компьютера под управлением Windows 2000/XP. После запуска NetFriend, программа предлагает выбрать действие: настройка, изменение пароля доступа или диагностика устройства.

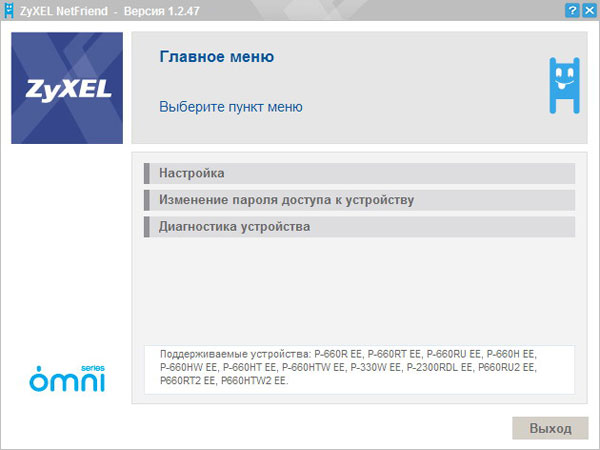

Настройка при помощи сетевого друга NetFriend: выбор действия
Для начала работы с новым модемом нужно выполнить первый пункт. Если устройство успешно обнаружено, то отобразится окно с соответствующим уведомлением. Если нет (а такое возможно), то можно повторить поиск, выбрав при этом место поиска: все адаптеры, или только включенные. Отметим, что для успешного обнаружения устройства, рекомендуется выполнить сброс его настроек, поскольку поиск выполняется по заводским настройкам модемов. Конечно, здесь мы не говорим, что для работы NetFriend нужно сбрасывать и пароль. Если программа не сможет подключиться, используя пароль по-умолчанию, то она предложит пользователю указать изменённый пароль.

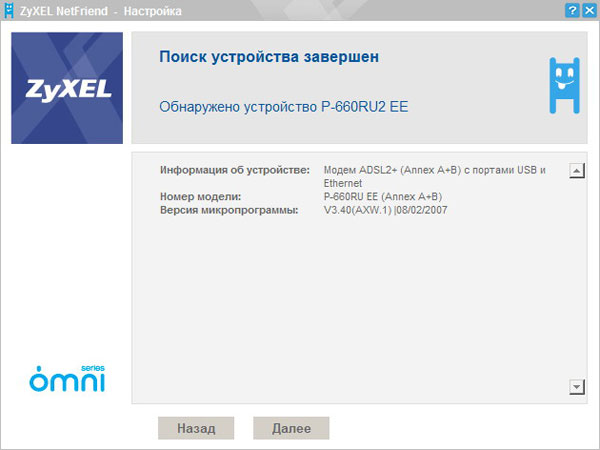

Настройка при помощи сетевого друга NetFriend: обнаружение устройства

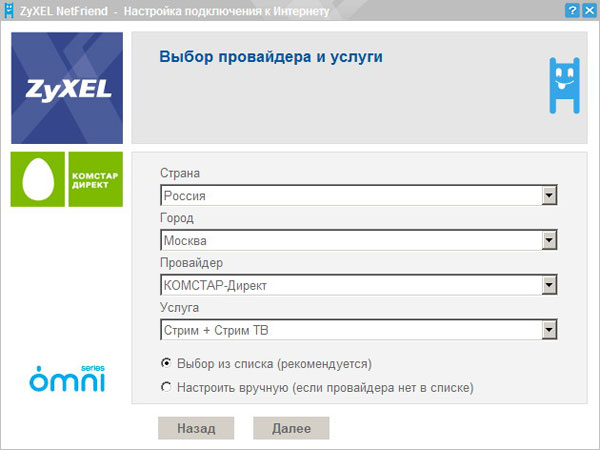

На следующем этапе нужно выбрать провайдера и услугу. Здесь всё достаточно просто: выбираете страну, город, провайдера и, наконец, услугу. Отметим, что список провайдеров постоянно увеличивается, и в программе можно найти информацию обо всех крупных провайдерах. В текущей версии представлены провайдеры из восьми стран, в России можно выбрать один из 107 городов или областей. Однако не для всех операторов указаны настройки IPTV. Так, например, для просмотра телевидения, пользователям Кировского филиала Волгателеком пока придётся донастраивать модем вручную. Но сделать это через NetFriend, в режиме «указать вручную», намного удобнее чем, через англоязычный веб-интерфейс. Кроме того, нужно отметить, что настройка IPTV на модемах с двумя портами — USB и Ethernet — как правило, не совсем тривиальная задача даже для опытных пользователей, и здесь автоматическую настройку трудно переоценить.
Настройка при помощи сетевого друга NetFriend: выбор провайдера
Выбрав оператора, нужно настроить порты, то есть указать куда вещать видеопоток, а куда передавать данные:

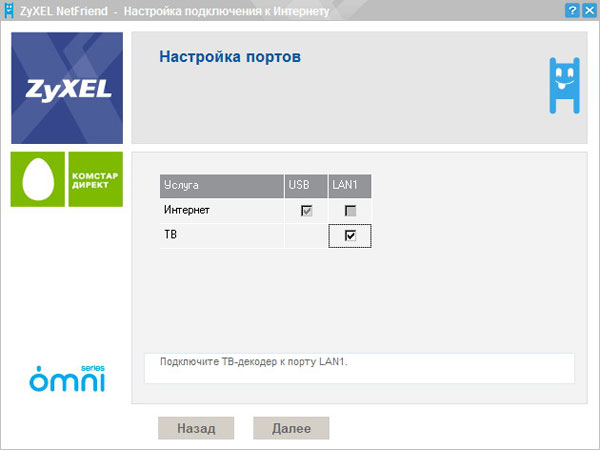

Настройка при помощи сетевого друга NetFriend: порты

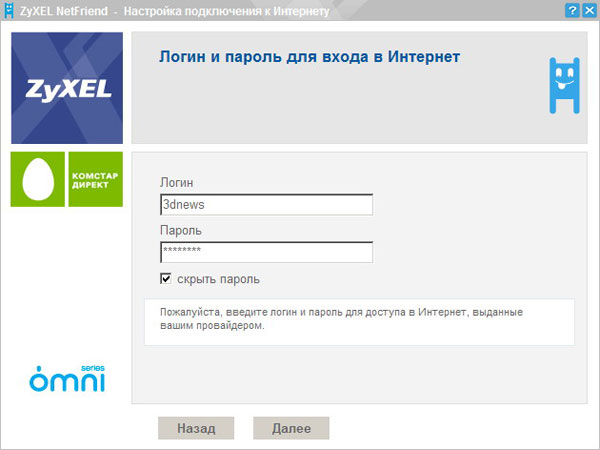

На следующем этапе указываются учётные данные пользователя.
Настройка при помощи сетевого друга NetFriend: учётные данные

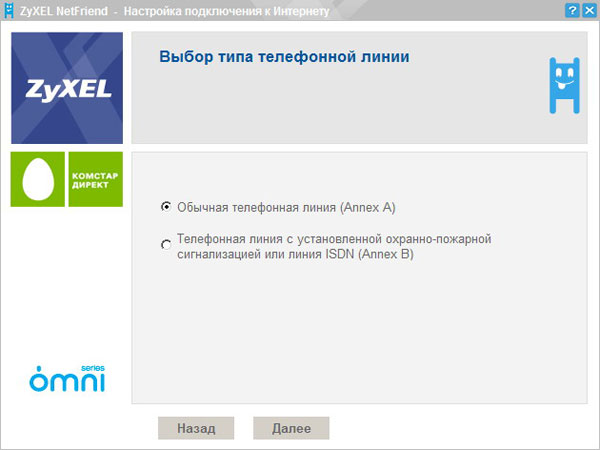

И, наконец, на последнем этапе задаётся тип линии: Annex A или Annex B. При выборе ручного режима программы NetFriend, пользователю будет предложено выбрать любой из поддерживаемых режимов модуляции и расширений (аннексов) ADSL.
Настройка при помощи сетевого друга NetFriend: выбор типа линии
Если все параметры указаны верно, то следующее окно будет примерно таким:

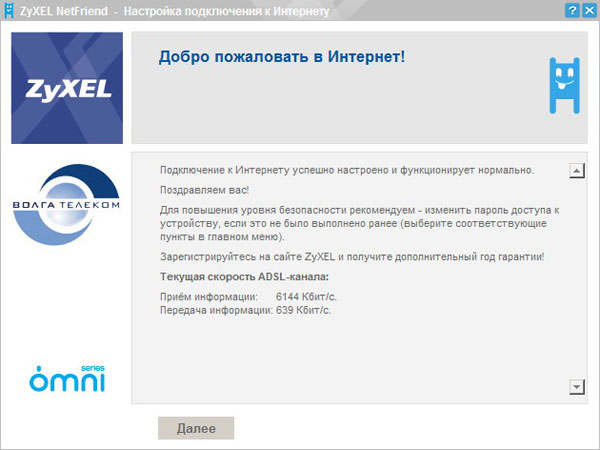

Настройка при помощи сетевого друга NetFriend: подключение готово
Как видно, для настройки Интернета через ADSL-модем при помощи NetFriend, пользователю достаточно знать своего оператора, учётные данные и тип линии, а разобраться с остальными параметрами, не сделать глупых ошибок и продиагностировать каждый шаг с выдачей инструкций поможет Сетевой Друг.

Обновлённый Web-интерфейс

Для настройки модема можно использовать не только NetFriend, но и Web-интерфейс. При использовании последнего, пользователю доступно гораздо больше параметров. Конечно, для работы в сети достаточно и тех, которые можно задать при помощи NetFriend, но в ряде случаев может возникнуть необходимость в более тонкой настройке. Далее мы рассмотрим обновлённый интерфейс настройки модема P660RU2. Для доступа к интерфейсу нужно перейти по адресу http://192.168.1.1, после чего будет предложено ввести пароль. Напомним, что для оборудования ZyXEL по-умолчанию используется пароль «1234», который и нужно ввести при первом подключении. Приятно отметить, что ZyXEL заботится не только об удобстве пользователя, но и о его безопасности, так, пользователю сразу будет предложено сменить пароль, установленный по-умолчанию. Если его не сменить, то такое предложение будет появляться при каждом последующем входе.
 ввод пароля
Web-интерфейс: ввод пароля
 смена пароля
Web-интерфейс: смена пароля
После успешного входа на экране появится страница статуса, на которой отображается информация об устройстве, подключении и загрузке устройства.
 статус устройства
Web-интерфейс: статус устройства
Интерфейс администрирования имеет четыре раздела: Network, Security, Advanced и Maintenance. О каждом из них расскажем более подробно. Раздел Network имеет три подраздела. В первом – WAN выделено три закладки. Первая - для Интернет-подключения, где указаны параметры первого PVC, а также выбираются модуляция и нужный Annex. На второй закладке настраиваются остальные 7 PVC, и на третьей указаны параметры резервирования подключения, в том числе и способа проверки доступности канала.
 настройка внешнего подключения
Web-интерфейс: настройка внешнего подключения
 настройка дополнительных PVC
Web-интерфейс: настройка дополнительных PVC
 настройка резервирования
Web-интерфейс: настройка резервирования
Во втором – LAN четыре закладки: IP, DHCP Setup, Client List и IP Alias. На первой можно задать внутренний IP-адрес устройства, по которому будет доступен Web-интерфейс, который будет шлюзом для компьютеров локальной сети. Здесь, в дополнительных настройках указываются параметры протокола RIP и мультикастовой рассылки, а также активируется функция Any IP, позволяющая компьютерам локальной сети получать доступ в Интернет независимо от их IP-адресов, и разрешается или нет трафик NetBIOS между локальным и внешним интерфейсами.
 настройка параметров локальной сети
Web-интерфейс: настройка параметров локальной сети
На второй закладке указываются параметры DHCP: в случае сервера это начальный адрес и количество раздаваемых сервером адресов, а также адреса серверов DNS, в случае ретранслятора – адреса серверов DHCP и DNS.
 настройка DHCP
Web-интерфейс: настройка DHCP
На третьей закладке можно просмотреть список клиентов DHCP и добавить статические записи.
 клиенты DHCP
Web-интерфейс: клиенты DHCP
На четвёртой закладке можно задать два дополнительных внутренних IP-адреса. То есть сделать модем доступным из внутренней сети по трём IP-адресам. Достаточно редкая функция для оборудования такого класса.
 дополнительные адреса интерфейса
Web-интерфейс: дополнительные адреса интерфейса
Подраздел NAT содержит всего две закладки, на которых можно выбрать тип трансляции (SUA – для одного внешнего IP, или Full – если внешних адресов несколько). Здесь можно ограничить максимальное количество сессий для одного клиента, а также включить шлюз для протокола SIP (для поддержки телефонии).
 настройка NAT
Web-интерфейс: настройка NAT
На второй закладке настраивается перенаправление портов. Для создания правил можно использовать как предопределённые сервисы, так и указывать свои. Отметим, что речь идёт о статическом перенаправлении.
 статическое перенаправление портов
Web-интерфейс: статическое перенаправление портов
Второй раздел Security содержит лишь один подраздел, в котором определены правила фильтрации трафика с внешнего порта. Каждое из правил можно активировать или отключить. Добавить или изменить правило нельзя.
 фильтрация трафика
Web-интерфейс: фильтрация трафика
Третий раздел содержит четыре подраздела. В первом настраивается статическая маршрутизация. Всего можно задать до 16 статических маршрутов.
 статические маршруты
Web-интерфейс: статические маршруты
Второй подраздел отвечает за динамическую DNS. Отметим, что поддерживается работа только с провайдером www.dyndns.org. Все учётные данные, необходимые для работы DDNS, указываются в этом разделе.
 Динамический DNS
Web-интерфейс: Динамический DNS
В третьем подразделе настраивается удалённый доступ к маршрутизатору. Здесь, как видно, шесть закладок, по одной для каждого из возможных типов доступа: WWW, Telnet, FTP, SNMP, DNS, ICMP. Для каждого из них можно задать порт, интерфейс, на котором он будет доступен (LAN, WAN, оба или ни один), а также IP-адрес, с которого будет возможен доступ (либо один, либо без ограничения).
 удалённый доступ к интерфейсу
Web-интерфейс: удалённый доступ к интерфейсу
Последний подраздел отвечает за работу UPnP. Напомним, что UPnP используется для обмена информацией между устройствами, поддерживающими эту технологию.
 UPnP
Web-интерфейс: UPnP
Последний раздел, Maintenance отвечает за системные параметры устройства. В первом подразделе можно изменить имя устройства, а также пользовательский и администраторский пароли. Пользовательский пароль позволяет только просматривать информацию о состоянии системы, в то время как администраторский позволяет обеспечить полный доступ к устройству. На второй закладке можно установить время, часовой пояс и автоматическую синхронизацию часов с сервером времени.
 имя, пароли
Web-интерфейс: имя, пароли
 параметры времени
Web-интерфейс: параметры времени
Подраздел Tools. Здесь можно выполнить обновление прошивки устройства, сохранить, восстановить или сбросить настройки, а также перезагрузить устройство.
 обновление прошивки
Web-интерфейс: обновление прошивки
 работа с настройками
Web-интерфейс: работа с настройками
Подраздел Diagnostic позволяет выполнить базовые проверки работоспособности модема: проверить доступность удалённого узла при помощи встроенной утилиты ping и посмотреть состояние DSL-линии. Ещё одна интересная и приятная особенность: как мы уже говорили, интерфейс имеет две учётные записи: до этого момента мы рассматривали работу с правами администратора. Если воспользоваться правами простого пользователя и на предложение ввести пароль при обращении к интерфейсу, указать пароль пользователя, то модем пустит на страницу статуса, где можно лишь посмотреть информацию о состоянии устройства. На наш взгляд, такое решение достаточно удобно, когда администратор не хочет разрешать пользователям изменять параметры, но при этом пользователи должны сами уметь оценивать работоспособность подключения к Интернету.

Тестирование

Для тестирования скорости передачи мы использовали следующее оборудование: компьютер на базе AMD Athlon 64 X2 3800+ c 1 Гб ОЗУ и интегрированным гигабитным сетевым контроллером на чипсете NVIDIA nForce под управлением OC Windows XP Professional SP2, ноутбук на базе Intel Core с 512 Мб ОЗУ, также под управлением ОС Windows XP Professional SP2. Для тестирования использовался тестовый пакет NetIQ Chariot. Для оценки скоростных возможностей мы подключили модем P660RU2 к одному из типичных высокоскоростных коммутаторов, использовав для этого провод длиной около десяти метров, после чего провели тесты пропускной способности для обоих направлений трафика. Перед тем как говорить о результатах тестирования, напомним о возможностях ADSL2+: он позволяет передавать данные на скорости до 24 Мбит/с при нисходящем потоке (к клиенту) и до 1 Мбит/с – при восходящем (от клиента). В таблице приведены значения скорости, полученные при тестировании. Очевидно, результаты оказались достаточно хорошими.
Тест
Средняя скорость, Мбит/с
Максимальная скорость, Мбит/с
Минимальная скорость, Мбит/с
Входящий поток
19,3
20,1
19,1
Исходящий поток
0,83
0,89
0,8
Напомним, что заявленные 24 Мбит/с - это канальная скорость, где присутствует около 10% служебного трафика. И теоретическая скорость передачи данных пользователя составляет около 21,7 Мбит/с. В нашем случае результат в 20 Мбит/с - весьма примечательный.

Заключение

P660Rх2 предназначены для подключения к Интернету по технологии ADSL дома или небольшого офиса. Устройства имеют по одному порту Ethernet, что позволяет подключить один компьютер напрямую или воспользоваться коммутатором для подключения целой сети, благодаря встроенному маршрутизатору и DHCP-серверу. Устройства будут прекрасным выбором и для тех, кто не считает себя специалистом в области компьютеров, но желает быстро и без посторонней помощи (используя NetFriend) подключиться к Интернету. Также данные модели будут хорошим выбором для тех, кто планирует устанавливать охранно-пожарную сигнализацию, что повлечёт необходимость перехода на Annex B. В случае использования P660RU2, к нему можно одновременно подключить компьютер и телевизионную приставку, воспользовавшись обоими портами устройства. К сожалению, работа с NetFriend пока доступна только для пользователей Windows 2000/XP, и невозможна для пользователей более ранних Windows, а также MacOS и Linux. С другой стороны, это касается только настройки, которую можно быстро произвести, допустим, с ноутбука. В ZyXEL нас уверили, что скоро появится версия NetFriend для Winows Vista которая сейчас проходит окончательное тестирование.
