Сегодня вас ждет обзор тюнеров не самой молодой, однако, практически неизвестной на российском рынке тайваньской компании Compro Technology. Свою историю она ведет, начиная с 1988 года, работая с известными брэндами.

С 2001 года компания стала всемирно известной благодаря собственному проекту NVIDIA Personal Cinema в сотрудничестве понятно с кем :) . А еще через год Compro начинает выпускать видеокарты и TV тюнеры, парочку которых мы сегодня с вами и рассмотрим.


Итак, перед вами два тюнера - внутренний PCI тюнер VideoMate TV Gold Plus и внешний USB тюнер VideoMate Live USB2.0. Начнем обзор, пожалуй, с первого.

VideoMate TV Gold Plus

Комплектация

Что уж тут греха таить - коробка аппарата явно создана для привлечения покупателя. Согласитесь, что мимо такой картонки с прозрачным окошком для пульта ДУ, да еще упакованной в полиэтилен, просто пройти довольно трудно. Кроме того, уже на коробке я нашел столько информации, сколько не каждый производитель выкладывает в инструкции. Идеальный box для любого прилавка! Мы же очень постараемся не покупаться на социальную инженерию, а сосредоточимся на внутреннем содержимом.

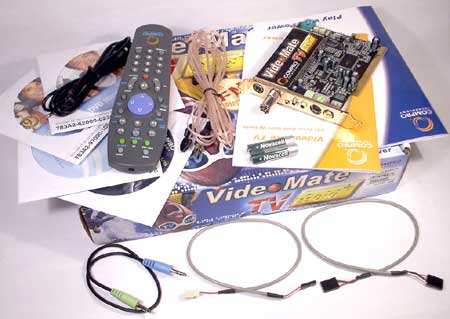

Вскрыв коробку, я понял, что красота тут не только снаружи. Вот уж действительно - истинная красота внутри! Комплектация на уровне дорогой престижной модели - помимо платы с коннектором TV антенны

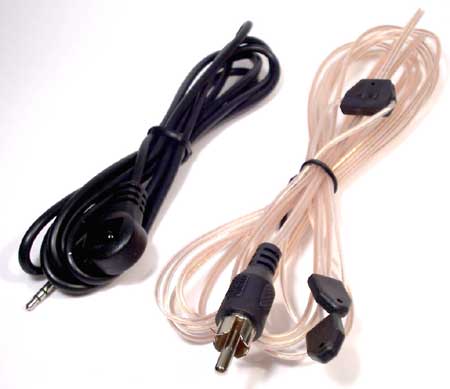

и пультом ДУ в коробке обнаружена пара батареек форм-фактора ААА, FM антенна, выносной ИК приемник с липучкой для крепления,


аудиокабель для подключения к линейному входу звуковой карты,

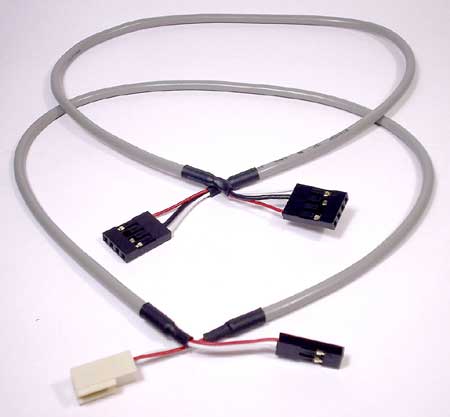

кабель для подключения к разъему AUX звуковой карты, кабель для подключения к разъему питания материнской платы,


четыре (!) компакта с софтом, руководство по установке тюнера и руководство по работе с софтом.


Впечатляет? Вот… Часто ли можно встретить такую комплектацию тюнера? Единственный минус - лишь английский вариант двух замечательных инструкций.

Замечательных, потому что в них действительно хорошо описаны процессы установки и работы с тюнером, но далеко не каждый юзер, тем более неопытный (на кого в первую очередь и рассчитаны инструкции), обладает хорошим английским. Английские инструкции явно говорят нам о том, что тюнер не адаптирован под российское телевещание, которое по своему качеству и бардаку может сравниться только с российскими дорогами. Выводы, которые я начал делать по этому поводу, хотя и преждевременные, но немного грустные. Но как знать - а может я и не прав…

Технические характеристики


Video System
TV format NTSC, PAL, SECAM1
Capture format NTSC-M, NTSC Japan, PAL-B/G, PAL-D/K, PAL-I, PAL-M, PAL-N, SECAM-L/L, SECAM-B/H, SECAM-B/G, SECAM-D/K, and more (each tuner may not support all capture formats)
Video ADCs*2 9-bit Video CMOS Analog-to-Digital Converters (ADCs), digitalized DVBS or Y / C signals are available
Resolution (Screen size) 720x480(full D1), 640x480, 640x288, 640x240, 352x480 (Half D1), 352x288, 352x240 (SIF), 320x240, 240x180, 240x176, 176x144, 160x120
Video bit-rate 0.2M~10 bit / second
Video Compression ISO / IEC 13818-2 (MPEG-2)
ISO / IEC 11172-2 (MPEG-1)
Audio System
Stereo format North America (BTSC and SAP)3
Japanese (EIAJ)3
Europe (NICAM and A2/Dual-FM)4
AM (mono) or FM (stereo) radio
Audio ADCs 16-bit audio ADCs support capture of audio signals
Sample rates 32KHz / 44.1KHz / 48KHz
Audio bit-rate 128k~384k bit/second
Audio compression ISO/IEC 11172-3 Layer 2 (The real time software compression)
I/O Connector
External TV input (F or PH type) 1
FM input (F or PH type) 1
S-Video input (Mini-DIN 4 pins, Black)
Composite input (RCA Jack, Yellow)
" IR sensor input (Phone Jack, 2.5mm)
Audio input (Phone Jack, 3.5mm, Black)
Audio output (Phone Jack, 3.5mm, Green)
On Board Power switch signal input from case
Power-ON signal to motherboard
Audio output to sound card/motherboard
Power Requirement
+12V Average: 210mA
Maximum: 270mA
+5V Include 12V solution
Average: 375mA
Maximum: 400mA
Non-12V solution
Average: 645mA
Maximum: 670mA
+3.3V AUX Standby Mode: 3mA / Working Mode: 15mA
Power dissipation Include 12V solution
Average: 4.5W
Maximum: 5.3W
Non-12V solution
Average: 3.3 W
Maximum: 3.4 W
Note: 1 Base on different tuner type
2 ADCs is mean "Analog-to-Digital Converters"
3 If SAA7133 in used
4 If SAA7134 in used

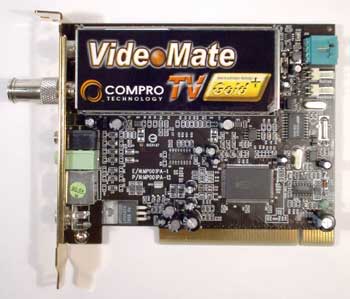

Конструкция тюнера

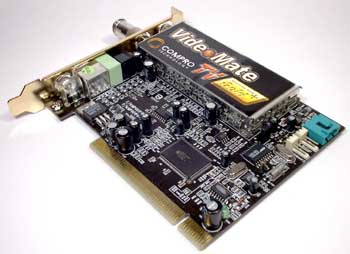

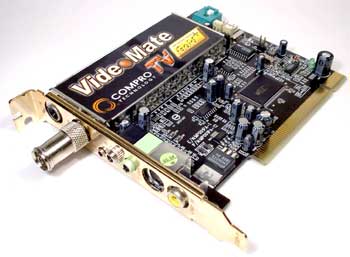

Пожалуй, перед нами тот редкий случай, когда выполняется равенство: внешняя привлекательность = комплектация = качество исполнения железа.


Ну, во-первых, черный лак и золотистая пластина с разъемами говорят нам о престижности тюнера и его фамилии, т.е. фирмы.

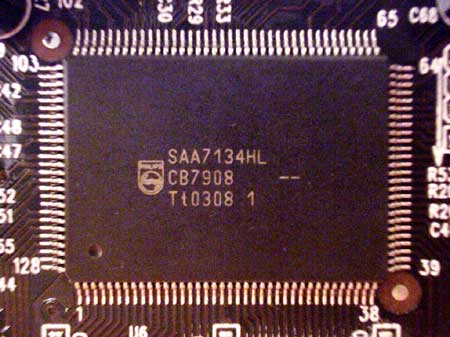

Основа тюнера - современный Philips-овский 9-битный чипсет SAA7134HL.


Этот АЦП не просто модный и новый - его изюминка в поддержке Stereo-On-TV, так что стереозвук сможет вас радовать не только при прослушивании FM радио, но и при просмотре телепередач. Тем более, Philips-овские чипсеты в России явно больше преуспели, чем Conexant-овские, благодаря более качественной картинке в самом распространенном у нас стандарте SECAM. И это не только мое мнение.

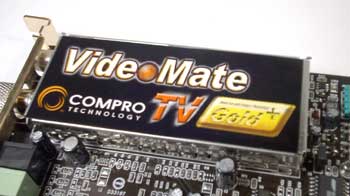

Но продолжим осмотр. За прием TV и FM сигнала отвечает, естественно, ВЧ блок, на который весьма основательно наклеена симпатичная бумажка с лэйблом VideoMate.


Под ней скрывается Philips-овская родословная - Philips FM1256 MK2. Рядом с разъемом под слот PCI расположен зеленый светодиод индикатора питания. Отличительной "фишкой" карты стало наличие пары интересных разъемов - Button и Mailnboard. Дело в том, что Compro реализовал в этом тюнере очень интересную технологию Compro POWER UP SHEDULING.

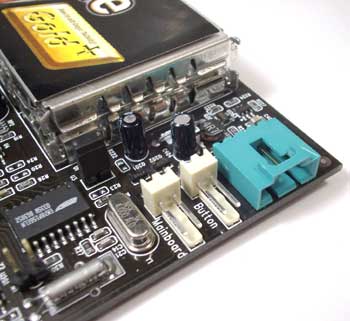

Суть ее заключается в том, что TV тюнер позволяет управлять включением/выключением питания компьютера. Т.е. вы можете установить календарь записи телепередач, а тюнер сам запустит комп в нужное время! Для этого провод от кнопки питания вашего компьютера идет не сразу к материнке, а к тюнеру. А второй провод из комплекта соединяет тюнер с материнской платой.


Рядом с этими двумя разъемами притаился аудио разъем AUX для подключения тюнера к звуковой карте. Далеко не всегда можно видеть наличие этого разъема на PCI тюнерах, так что его наличие только делает честь Compro.

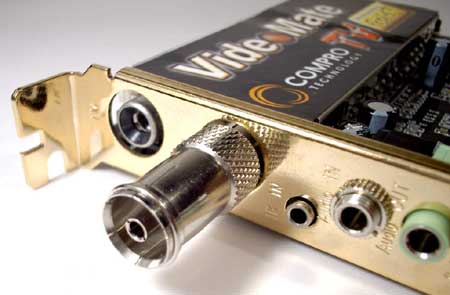

Все остальные входы и выходы вынесены на золотистую панель: разъем для FM антенны, разъем для TV антенны, разъем для подключения выносного ИК приемника, аудиовход minijack, аудиовыход minijack, S-Video вход и композитный видеовход (тюльпан).


Над каждым разъемом гравировка с обозначением, так что не ошибется даже новичок. Кроме того, все надписи продублированы на обратной стороне тюнера!


Пульт ДУ

Ну кто сможет сказать, что в общей сложности 37 задействованных клавиш это мало для комфортной работы с пультом?


Все кнопки расположены логическими группами и имеют разную форму, так что через день работы вы уже легко сможете пользоваться этим пультом с закрытыми глазами. А для тех, кому этого покажется недостаточно, производитель выделил некоторые важные кнопки резиной разного цвета. Единственное, чтобы я тут исправил - четырехпозиционную синюю клавишу-курсор. Вместо простой круглой формы я бы сделал четыре разрезанный сектора - поверьте, что такой ее вид был бы куда более удобен в использовании. Но это уже придирки :) .

Эргономичная форма пульта позволяет легко располагать его в руке. Дотянуться спокойно можно до всех клавиш.


Ну, что тут еще скажешь - пульт подстать упаковке, комплектации и самой карте. Пять баллов!

Установка и настройка тюнера

При механической установке не возникло практически никаких проблем, за исключением того, что длины кабеля от кнопки питания у меня едва не хватило, чтобы дотянуться до платы тюнера. Просто все провода в моем корпусе идут в одном шлейфе - пришлось, кусая губы, отодрать от шлейфа пару проводков Power Switch :-( .

Но вот тюнер установлен, кабели подключены - самое время начать устанавливать драйвера, тем более, что XP сразу после загрузки занервничал - новое устройство увидел (тоже мне, зоркий глаз).

С первого диска кроме драйверов (VideoMate Driver 2.3.1.4) были установлены две рабочие программы - ComproPVR 1.6.3.3 и ComproFM 1.3.6.4. При необходимости с этого же диска можно установить Microsoft DirectX 9.0a и Acrobat Reader 6 для прочтения User`s Guide с этого же диска по программам ComproPVR и ComproFM. Язык мануалов английский и китайский (вроде), но русского нет, увы.

После первого запуска ComproPVR предлагает выбрать рабочее устройство, а также регион работы и отдельно формат сигнала. По умолчанию все выбрано, вроде верно, поэтому продолжаем без изменений.


Теперь нашему взору предстал интерфейс программы.


Тему красоты плеера, типа нравится / не нравится, я оставлю открытой - сами решайте. А вот техническую сторону вопроса рассмотреть стоит. Сразу хочется отметить многообразие управляющих кнопок. Их описание в User's Guide заняло две полных страницы. Но главное то, что каждая кнопка на виртуальном плеере имеет реальный эквивалент (клавиша или комбинация клавиш) на компьютерной клавиатуре. Я сам знаю людей, которые 99% информации в "Окошках" вводят с клавиатуры, а единственный жалкий процент выполняет мышь. Так что им и им подобным такая приятная возможность придется по вкусу.

Те же, для кого все это безразлично, будут по старинке, так сказать, тыкать мышкой, однако я бы посоветовал пультом, т.к. иконок хоть и много на плеере, но какие-то уж они не информативные совсем - пока не тыкнешь, не узнаешь. Если о минусах интерфейса, то ужасно не понравилась регулировка звука - куда там нужно жать, я так и не понял толком.

Меню плеера состоит из восьми частей: Internet Help, Schedule, Closed Caption, Snapshot, Options, Timeshift, Channel Surf, Mute. Как видите, подборка настолько же странна, насколько и разнообразна. К примеру, почему кнопочку Mute нельзя было поместить не в меню, а в правую часть плеера, рядом с управлением звуком, каналами, переключением источников сигнала?

Про функцию Closed Caption в инструкции написано - USA only. Может быть и так, но у меня эта фича работала как обычный телетекст.


Теперь рассмотрим подробнее каждый из пунктов меню, кроме самых простых - Internet Help и Mute.

Schedule - планировщик. Надо отдать должное программистам - написан он грамотно. Такие подробные настройки планировщика записи телепередач можно встретить далеко не в каждом TV тюнере. Продумана каждая мелочь - даже название записываемого файла может быть при желании автоматически составлено из комбинаций названия канала, даты и времени записи. Но это мелочь, хоть и приятная. Из крупных полезностей - возможность установки повторной записи по дням недели, выбор качества записи, работа со звуком.


В итоге вы получаете Scheduled Program Lists, на которых не только обозначены все ваши сделанные и несделанные еще пока записи, но и все выбранные вами настройки записи. Кроме того, уже записанные передачи вы можете посмотреть в маленьком окошке Preview в правом нижнем углу. Ну, просто пять с плюсом!


Snapshot - захват кадров. Тут я снова расстроился. По сравнению с таким "навороченным" шедулером захват кадров смотрится, по меньшей мере, бедновато. Ну где, спрашивается, спрятались настройки разрешения и типа записываемого файла? Оказывается, их просто нет! Увы, но захват кадра возможен лишь с разрешением 640х480 в формат bmp. Да и сам стиль исполнения - галерея снимков отсутствует, так что даже нельзя понять, что вы там наснимали.


Есть и еще минусы. Во-первых, в окошке отображается только лишь статическая картинка, а для просмотра динамики вы должны смотреть в основное окно плеера. Неудобно. Во-вторых, картинку необходимо не только снять, но еще и записать - сама она эту операцию сделать не сможет. Блин, а теперь представьте, как тогда можно быстро снимать несколько картинок подряд? Крайне неудобно.

Timeshift - опять же не совсем понятно, зачем эту функцию внесли в меню. Да это отличная полезная вещь, но ведь это не пункт меню, а команда.

Channel Surf - эта функция, вызывающая привычные всем превьюшки каналов, выполненная весьма необычно. Обычно как - звука нет, а маленькое изображение некоторое время проигрывается в крохотном окошке. Здесь же все наоборот. Вначале проигрывается звук канала, а потом сразу появляется его статическое изображение. Хорошо это или плохо - не знаю, но необычно - факт. К минусам я сначала хотел отнести отсутствие настройки количества ячеек в сетке, но когда увидел, что их аж 16 штук, понял, что тут все ОК.


Итак, теперь самое вкусное - пункт Options или Настройки. Пять страниц - Channel, Video/Audio, Recording, Timeshifting и System Devices. Вот по порядку и пойдем…

Channel. На этой странице вы можете запустить автопоиск, а затем более точно подстроить любой канал с помощью функции Fine Tune. В результате в таблице вы выставляете галочки у тех каналов, которыми будете пользоваться - теперь они в памяти. Кроме галочек в таблицу вы можете занести название каждого канала (и на русском языке тоже), а также поставить пароль на использование любого канала. Последняя графа в таблице - это все тот же шедулер. Там отмечаются незаписанные пока, но стоящие на очереди программы.


Video/Audio. Тут вы настраиваете все то, что и следует из названия. Настройки вполне стандартные, так что заострять на них внимание не стоит. Обратить же свой взор следует на другое - все настройки вы делаете не для каждого канала в отдельности, как на уважающем себя современном тюнере, а для всего диапазона каналов. Этот не самый приятный для PCI тюнера факт касается и системы вещания (PAL, SECAM, NTSC и т.п.), а в России-матушке, где царит телебардак, это, сами понимаете, чем чревато.


Что бы я тут еще хотел увидеть? Ну да, конечно - где настройки деинтерлейсинга? Нету. Значит, фильтр применяется один единственный, и выбор юзеру не дают, а жаль. Ведь подбор фильтра - дело тонкое и на сто процентов зависит от того, что за сигнал, откуда, быстрая ли или медленная картинка и т.п.

Можно еще чуть добавить? Если бы была реализована функция смены разрешения при полноэкранном просмотре, то каждый юзер только бы порадовался. Ну, все, не буду больше придираться - едем дальше…

Recording. Здесь собрано все, что касается параметров записи. Верхняя часть - краткий рассказ о свободном и занятом месте на всех ваших логических дисках для ориентации в недрах вашего железа. Ниже следует путь записи. Еще ниже - настройки качества записи видео и аудио. По-моему, эти настройки тянут явно на пять баллов - ну разве можно к ним еще что-то добавить? Да можно, конечно - например, автоматическое вычисление максимально возможного времени записи при выбранных настройках и выбранном пути. Ну разве не полезная вещь? И, по-моему, совсем не лишняя.


Из поддерживаемых форматов - MPEG-I и MPEG-II. На счет MPEG-IV говорить ничего не надо. Как он на данный момент реализован в современных TV тюнерах - одно расстройство нервной системы. Лучше б там его и не было совсем. К тому же, если хотите получить максимальное качество - сжимайте после и соответствующими программами, а тюнеру оставьте его работу.

Из особо интересных и полезных фич хочется отметить наличие фильтров Noise Removal и Video Smoothing.

Timeshifting. Ну, тут уж точно ничего не добавить? Пять баллов! Не каждый тюнер может похвастаться вообще какими-либо настройками функции таймшифтинга, а тут их столько…


System Devices. Тут все просто - выбор устройств и настройки входов. Однако, настройки важные и должны быть настроены верно. Иначе после записи любимой телепередачи у вас может не оказаться звука. Как было у меня :) - по умолчанию само там ничего не встает, увы.


Ну вот, не знаю, как у вас, а у меня после разбора виртуального плеера ComproPVR осталось двойственное впечатление. За половину функций, точнее, за их грамотную реализацию, можно смело ставить высшую оценку. А вот другая половина достойна оценки ниже средней. Почему такая разница - это вопрос к производителю.

Мы же с вами еще краем глаза взглянем на программу ComproFM.


Интерфейс, как видите, практически не изменился, правда, некоторые кнопки оказались теперь заблокированными. В меню живыми остались только безусловно важная Internet Help, FM Radio Station (вместо Closed Caption), Stereo/Mono Switch (вместо Snapshot), Options и вечный Mute.

FM Radio Station. Весьма необычная функция - просто ввод частоты вручную, отдельным образом от основной таблицы каналов. Хм.., такое не в каждом тюнере встретишь.


Options состоит из трех страниц - Station, Recording и System Devices.

Station - это сканирование частотного диапазона и таблица, отображающая информацию о каналах. Все по аналогии с TV плеером. Однако, есть некоторые усовершенствования. Ежели тюнер фиговенько справился с уловом - нажимаете на непонравившейся станции правой клавишей мыши, выбираете пункт FM Radio Station и перед вами открывается описанная выше страничка. Вам остается лишь поменять частоту вручную. Просто класс!


Есть еще одна интересная фишка - функция Fine Tune. Видимо она автоматически подстраивает частоту приема при переключении, правда реальной ее работы я так и не заметил.

Recording. Думаю, что из картинки тут все и так ясно - все функции на месте. Форматы записи - WAVE, WMA и MP3. Ну что еще надо для счастья? Оказывается, не все так круто. Установив формат записи на MP3, я с прискорбием обнаружил, что он… не имеет настроек!!! Да, 22КГц и 56Кбит/сек - это ж только для записи голоса, да и то пьяного (все равно ни черта не разобрать). Короче, как ни жаль, но работать здесь с MP3 форматом вам не удасться.


System Devices - полная аналогия с TV.


Ну, надо же, вроде бы все так хорошо начиналось, но из-за отсутствия нормальной поддержки MP3, впечатление от ComproFM тоже двойственное.

Но в комплекте есть еще три диска, что же там?

Other софт

На отдельный диск вынесена программа, о которую следовало бы прикомпоновать к комплекту ComproPVR + ComproFM. Отдельно же ComproDVD вынесена, потому как имеет собственный серийный номер и CD-Key. Почему? Да потому что в его основе лежит известный всем PowerDVD 4.0. Поэтому думаю, что особого описания он не требует. Стоит лишь отметить, что интерфейс у DVD плеера точь-в-точь, как и у двух предыдущих виртуальных устройств.


Два следующих диска - это софт совершенно другого рода и производителя. Ulead DVD MovieFactory 2SE и Ulead VideoStudio 7SE DVD - это программные пакеты, служащие для создания и обработки своего собственного видео.



Рассказывать о возможностях этих двух пакетов в пределах данной статьи не имеет никакого смысла. Я лишь скажу, что наличие их полноценных версий в комплекте - это огромный плюс.



Качество приема TV

Итак, настало время проверить, на что способен этот весьма симпатичный кусок лакированного текстолита. Подключение прошло без особых осложнений, за исключением уже описанной острой нехватки длины кабеля в моем системном блоке от кнопки питания до самой карточки.

Конфигурация тестового компьютера: процессор Athlon1200, материнка Soltek 75SL-75DRV2, видеокарта NVIDIA GeForce2 MX400, оперативка 256Мб, звук ESS 1969, операционка Windows XP SP1.

После установки всех драйверов в системе появились следующие устройства линейки VideoMate…


К карточке был подключен телевизионный кабель, по которому идет трансляция всех передач. Итак, с помощью функции автопоиска были выявлены все 17 рабочих каналов, какие только было возможно поймать, но… Каналов было поймано на самом деле гораздо больше - с каждым реальным каналом, точнее вокруг его, обязательно было поймано 2-3 варианта этого же канала на близких частотах, естественно, с худшим качеством. Решается вопрос, конечно, просто - удалением оных, однако это в значительной степени увеличивает время на настройку тюнера.

Качество приема всех каналов приблизительно одинаковое, однако в некоторых случаях пришлось прибегнуть к тонкой настройке, которая оказалась весьма эффективной.

Качество приема, наверное, можно сравнить со средним телевизионным, т.к. на каждом канале присутствуют слабые шумы, которые ничем убрать не удалось. Легкая размытость также присуще всем каналам.

Что отсутствует - так это гребенка. Отличный фильтр деинтерлейсинга, даже, несмотря на отсутствие его настроек в меню плеера. Хотя, появление излишних шумов, вполне возможно, связано с чересчур сильным подавлением гребенки.

Очень порадовали дополнительные функции, такие как Timeshift со своими шикарными настройками и Teletext, просто потому, что она есть. К тому же для запуска последней не нужно снова лезть в меню Пуск - все есть на плеере.

Качество приема FM

37 радиостанций и только один повтор! Это результаты автоматического поиска радиостанций. Это ж просто СУПЕР КЛАСС!!! Поймалось все - и что уверенно, и что неуверенно. Эмоции, эмоции, эмоции.


Ну а если в словах, то это на порядок лучше, чем с уловом телеканалов. Ведь даже почти ничего удалять не пришлось. Прием станций уверенный, впрочем, как и на всех современных тюнерах.


Краткий итог

Что же мы получаем? Великолепное железо, отменная комплектация, куча софта и… куча недоработок в этом же софте. Лично у меня создалось такое впечатление, что производитель больше потратил усилий на создание имиджа этому великолепному железу, чем на раскрытие всех его возможностей. Ведь сам тюнер - просто конфетка. А софт, что, довести до ума нельзя было?

Кроме того, очень бы хотелось, чтобы шумов было меньше. С таким мощным железным заделом это вполне реальное выполнимое требование. Вполне вероятно, что шумы - это результат некачественной работы фильтров софта.

Плюсы:

  • Великолепный дизайн.
  • Богатая комплектация.
  • Один из лучших современных АЦП для России Philips SAA7134HL.
  • Наличие на борту AUX разъема.
  • Возможность управления питанием компьютера.
  • Отсутствие наводок и помех.
  • Отличный фильтр деинтерлейсинга.
  • Наличие шумоподавляющих фильтров.

Минусы:

  • Недоделанный софт со всеми вытекающими отсюда последствиями.
  • Отсутствие поддержки MPEG4.
  • Отсутствие фактической поддержки MP3.

VideoMate Live USB2.0

Комплектация

Да, коробочка по стилю и богатству исполнения - один в один, как и на внутреннем PCI собрате. Но тут производитель пошел дальше. Если у VideoMate TV Gold Plus под прозрачной вставкой красовался пульт ДУ, то здесь на показ выставлен сам тюнер. Вообще, эта коробка очень сильно мне напомнила упаковку от моделей автомобилей - они точь-в-точь в таком же боксе продаются. Прочитав многочисленную информацию на коробке, я приступил к ее открытию.


Собственно, богатой комплектации я уже не был удивлен - я к ней был готов. Под тюнером нашлись: блок питания с отсоединяемым сетевым кабелем, пульт ДУ с двумя батарейками ААА, четыре CD с софтом и драйверами, руководство по установке тюнера, руководство по работе с ПО и кабели, кабели, кабели.


Качественно экранированный в прозрачном пластике USB кабель, S-Video - S-Video кабель,


Composite - Composite кабель, minijack - RCA+RCA аудиокабель,


S-Video - Composite переходник, S-Video - S-video+Composite переходник.


Да, по богатству комплектации Live USB2.0 сделал даже своего PCI собрата.

Технические характеристики


Video System
TV format NTSC, PAL, SECAM1
Capture format NTSC-M, NTSC Japan, PAL-B/G, PAL-D/K, PAL-I, PAL-M, PAL-N, SECAM-L/L, SECAM-B/H, SECAM-B/G, SECAM-D/K, and more (each tuner may not support all capture formats)
Video ADCs*2 9-bit Video CMOS Analog-to-Digital Converters (ADCs), digitalized DVBS or Y / C signals are available
Resolution (Screen size) 720x480(full D1), 640x480, 640x288, 640x240, 352x480 (Half D1), 352x288, 352x240 (SIF), 320x240, 240x180, 240x176, 176x144, 160x120
Video bit-rate 0.2M~10 bit / second
Video Compression ISO / IEC 13818-2 (MPEG-2)
ISO / IEC 11172-2 (MPEG-1)
Audio System
Stereo format North America (BTSC and SAP)3
Japanese (EIAJ)3
Europe (NICAM and A2/Dual-FM)4
AM (mono) or FM (stereo) radio
Audio ADCs 16-bit audio ADCs support capture of audio signals
Sample rates 32KHz / 44.1KHz / 48KHz
Audio bit-rate 128k~384k bit/second
Audio compression ISO/IEC 11172-3 Layer 2 (The real time software compression)
I/O Connector
External TV input (F or PH type) 1
FM input (F or PH type) 1
S-Video input (Mini-DIN 4 pins, Black)
Composite input (RCA Jack, Yellow)
IR sensor input (Phone Jack, 2.5mm)
Audio input (Phone Jack, 3.5mm, Black)
Audio output (Phone Jack, 3.5mm, Green)
On Board Power switch signal input from case
Power-ON signal to motherboard
Audio output to sound card/motherboard
Power Requirement
+12V Average: 210mA
Maximum: 270mA
+5V Include 12V solution
Average: 375mA
Maximum: 400mA
Non-12V solution
Average: 645mA
Maximum: 670mA
+3.3V AUX Standby Mode: 3mA / Working Mode: 15mA
Power dissipation Include 12V solution
Average: 4.5W
Maximum: 5.3W
Non-12V solution
Average: 3.3 W
Maximum: 3.4 W
Note: 1 Base on different tuner type
2 ADCs is mean "Analog-to-Digital Converters"
3 If SAA7133 in used
4 If SAA7134 in used

Внешний вид и конструктивные особенности


Н

е знаю как у вас, а у меня этот фантастически шикарный внешний вид вызвал целую кучу ассоциаций, среди которых почему-то были воспоминания о приемниках семидесятых годов и классические американские кадиллаки еще более старого времени.


Ну, согласитесь, что что-то такое необъяснимое классическое есть как в цветовой гамме тюнера, так и в его зализанных формах. Но не так попсово зализанных, как на современной технике и автомобилях, а как то по-старому, по-доброму.


Даже серебристая металлическая сеточка вентиляционного окошка на верхней, покрытой качественным лаком, панели тюнера чем-то отдаленно напоминает старые радиолы.



Не потрогать тюнер просто невозможно! Снимаю шляпу перед дизайнерами из Compro - это настоящие мастера!

На передней панели под прозрачным оранжевым пластиком расположены индикатор питания, индикатор USB 2.0 и ИК приемник.


Прозрачный оранжевый пластик совершенно загадочным образом идеально гармонирует с внешней цветовой гаммой всего девайса. Дизайнеры, не побоявшись построить оформление тюнера на контрасте цветов, не прогадали.

Снизу расположены четыре маленькие резиновые ножки, а между ними - крупные отверстия вентиляции.


Все разъемы, грамотно поделенные на три группы, занимают заднюю стенку тюнера.


В первую группу попали разъемы Power и USB. Во второй находится все, что связано с видео и аудио - minijacл на аудиовход, S-Video вход, minijack на аудиовыход, S-Video выход. Наличие выхода существенно расширяет возможности аппарата - это плюс.

В третей группе всего один разъем - разъем TV антенны. Внутренность тюнера построена 9-ти битном АЦП Philips SAA7114H. Чипсет скрыт под качественным вентилятором с термодатчиком. ВЧ блок тоже от Philips - FQ1216ME/I H3.

Пульт ДУ


Описание его смотри в соответствующем пункте обзора предыдущего тюнера, т.к. единственная разница этих пультов - в цвете.



Установка и настройка тюнера

Установка тюнера прошла без особых проблем - внешний, все таки. С установочного диска были проинсталлированы драйвера VideoMate Driver 3.0.0.4 и более старая версия программы ComproPVR, чем в случае с внешним PCI тюнером - 1.6.2.4.

Сам же агрегат тут же подключил свой кулер и на протяжении десяти минут усиленно выдавал признаки присутствия, после чего благополучно замолк.

Все, что касается возможностей тюнера, настройки и использования софта - смотри выше, т.к. софт у тюнеров полностью совпадает за исключением некоторых моментов. Момент первый, предельно ясный. На девайсе VideoMate Live USB2.0 отсутствует FM тюнер, поэтому и на диске с дровами отсутствует соответствующая программа.

Момент второй (он же последний), тонкий. Как я уже говорил, программа ComproPVR в USB версии тюнера более древняя, однако отличается от новой версии незначительно во всех пунктах кроме пунктов с настройками Recording (здесь это называется MPEG Settings) и Timeshifting. Исчезла возможность подключения фильтров Noise Removal и Video Smoothing, а в таймшифтинге теперь еще отсутствуют настройки качества картинки и звука. Все это очень нехорошо…

В остальном же все плюсы и минусы те же, что и в софте тюнера VideoMate Live USB2.0.

Качество приема TV

Что ж, подключив внешний кабель к гнезду антенны и запустив автопоиск, я вновь получил 17 каналов с более-менее сносным качеством, после чего вручную провел тонкую настройку доброй половины из них. Как и предыдущий собрат этого девайса, VideoMate Live USB2.0 вместе с реальными каналами отыскал кучу плохопоказываемых клонов, которых пришлось удалить хирургическим путем.

Качество картинки, несмотря на различие драйверов и прочие нюансы - один в один, как при работе тюнера VideoMate TV Gold Plus, т.е. вполне сносное, хотя на экране наблюдается зима, в смысле снег падает.

Фильтр деинтерлейсинга работает отлично - гребенки нет вообще. Отдельно хочу заметить, что длина USB кабеля (да еще и экранированного) позволяет легко разместить тюнер там, где вам будет удобно, а это ведь может серьезно защитить аппарат от наводок.


Краткий итог

Я сейчас одну вещь скажу, вы только сильно не расстраивайтесь… Помните про такой большой контраст в тюнере VideoMate TV Gold Plus - отличное железо, крутой имидж и досадные недоработки и ляпы? Так вот, в этом тюнере с его более старым софтом и драйверами и с еще более навороченным внешним видом эта пропасть кажется еще больше!

Плюсы:

  • Уникальный дизайн :) .
  • Богатая комплектация.
  • Отличный АЦП для России Philips SAA7114H.
  • Наличие на S-Video выхода.
  • Отсутствие наводок и помех + экранировка кабеля USB.
  • Отличный фильтр деинтерлейсинга.

Минусы:

  • Недоделанный софт со всеми вытекающими отсюда последствиями.
  • Отсутствие поддержки MPEG4.
  • Отсутствие фактической поддержки MP3.

Выводы

Но не все так плохо. Нет, даже, наоборот - все очень хорошо! Ведь железный задел у тюнеров отменный, софт задуман очень неплохой и 50% его реализовано отлично и грамотно. Осталась сущая малость - доделать вторую половинку софта :) . Если прилагаемое ПО будет развиваться и, в конце концов, будет адаптирована под российскую действительность, то этот тюнер может стать лидером продаж! Очень бы хотелось, чтобы так оно и было.

Стоит заметить, что тюнеры пока что не получили широкого распространения в магазинах Москвы.



⇣ Содержание
Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.
Материалы по теме
⇣ Комментарии
window-new
Soft
Hard
Тренды 🔥
