Технология жидкокристаллических мониторов (LCD)

Оригинал: HWExtreme
Перевод: Дмитрий Чеканов, Сергей Мильчаков

Введение

FergasonПервый рабочий жидкокристаллический дисплей был создан Фергесоном (Fergason) в 1970 году. До этого жидкокристаллические устройства потребляли слишком много энергии, срок их службы был ограничен, а контраст изображения был удручающим. На суд общественности новый ЖК-дисплей был представлен в 1971 году и тогда он получил горячее одобрение. Жидкие кристаллы (Liquid Crystal) - это органические вещества, способные под напряжением изменять величину пропускаемого света. Жидкокристаллический монитор представляет собой две стеклянных или пластиковых пластины, между которыми находится суспензия. Кристаллы в этой суспензии расположены параллельно по отношению друг к другу, тем самым они позволяют свету проникать через панель. При подаче электрического тока расположение кристаллов изменяется, и они начинают препятствовать прохождению света. ЖК технология получила широкое распространение в компьютерах и в проекционном оборудовании.

Отметим, что первые жидкие кристаллы отличались своей нестабильностью и были мало пригодными к массовому производству. Реальное развитие ЖК технологии началось с изобретением английскими учеными стабильного жидкого кристалла - бифенила (Biphenyl). Жидкокристаллические дисплеи первого поколения можно наблюдать в калькуляторах, электронных играх и в часах.

Насладимся плоским экраном

Sony N50Современные ЖК мониторы также называют плоскими панелями, активными матрицами двойного сканирования, тонкопленочными транзисторами. Идея ЖК мониторов витала в воздухе более 30 лет, но проводившиеся исследования не приводили к приемлемому результату, поэтому ЖК мониторы не завоевали репутации устройств, обеспечивающих хорошее качество изображения. Сейчас они становятся популярными - всем нравится их изящный вид, тонкий стан, компактность, экономичность (15-30 ватт), кроме того, считается, что только обеспеченные и серьезные люди могут позволить себе такую роскошь.

Время идет, цены падают, а ЖК мониторы становятся все лучше и лучше. Теперь они обеспечивают качественное контрастное, яркое, отчетливое изображение. Именно по этой причине пользователи переходят с традиционных ЭЛТ-мониторов на жидкокристаллические. Раньше жидкокристаллические технологии были медленнее, они не были настолько эффективными, и их уровень контрастности был низок. Первые матричные технологии, так называемые пассивные матрицы, вполне неплохо работали с текстовой информацией, но при резкой смене картинки на экране оставались так называемые "призраки". Поэтому такого рода устройства не подходили для просмотра видеофильмов и игр. Сегодня на пассивных матрицах работает большинство черно-белых портативных компьютеров, пейджеры и мобильные телефоны. Так как ЖК технология адресует каждый пиксель отдельно, четкость получаемого текста выше в сравнении с ЭЛТ-монитором. Отметим, что на ЭЛТ-мониторах при плохом сведении лучей пиксели, из которых состоит изображение, размываются.

Существует два вида ЖК мониторов: DSTN (dual-scan twisted nematic - кристаллические экраны с двойным сканированием) и TFT (thin film transistor - на тонкопленочных транзисторах), также их называют соответственно пассивными и активными матрицами. Такие мониторы состоят из следующих слоев: поляризующего фильтра, стеклянного слоя, электрода, слоя управления, жидких кристаллов, ещё одного слоя управления, электрода, слоя стекла и поляризующего фильтра.

ЖК элемент

В первых компьютерах использовались восьмидюймовые (по диагонали) пассивные черно-белые матрицы. С переходом на технологию активных матриц, размер экрана вырос. Практически все современные ЖК мониторы используют панели на тонкопленочных транзисторах, обеспечивающих яркое, четкое изображение значительно большего размера.

Как работает ЖК монитор

Упрощенное увеличенное изображение TFT экрана

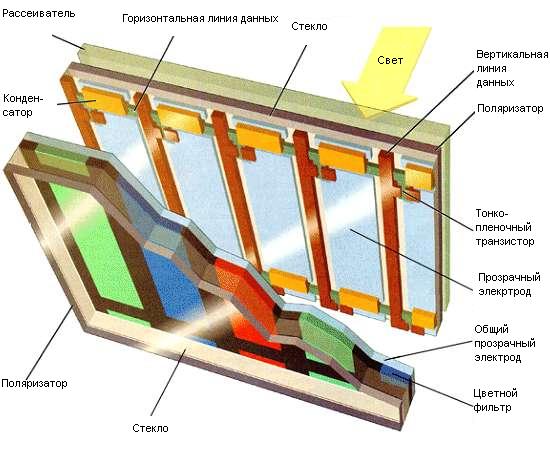

Поперечное сечение панели на тонкопленочных транзисторах представляет собой многослойный бутерброд. Крайний слой любой из сторон выполнен из стекла. Между этими слоями расположен тонкопленочный транзистор, панель цветного фильтра, обеспечивающая нужный цвет - красный, синий или зеленый, и слой жидких кристаллов. Вдобавок ко всему существует флуоресцентная подсветка, освещающая экран изнутри.

При нормальных условиях, когда нет электрического заряда, жидкие кристаллы находятся в аморфном состоянии. В этом состоянии жидкие кристаллы пропускают свет. Количеством света, проходящего через жидкие кристаллы, можно управлять с помощью электрических зарядов - при этом изменяется ориентация кристаллов.

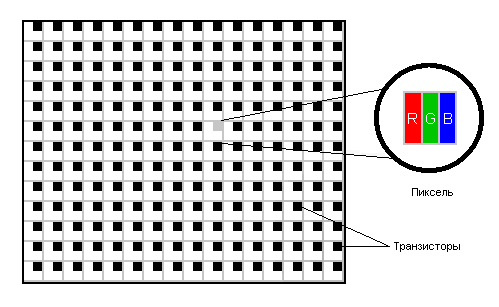

Как и в традиционных электроннолучевых трубках, пиксель формируется из трех участков - красного, зеленого и синего. А различные цвета получаются в результате изменения величины соответствующего электрического заряда (что приводит к повороту кристалла и изменению яркости проходящего светового потока).

TFT экран состоит из целой сетки таких пикселей, где работой каждого цветового участка каждого пикселя управляет отдельный транзистор. Именно здесь стоит поговорить о разрешении. Для нормального обеспечения экранного разрешения 1024х768 (режим SVGA) монитор должен располагать именно таким количеством пикселей.

Почему именно ЖК?

Apple Cinema LCDЖидкокристаллические мониторы обладают совершенно иным стилем. В традиционных электроннолучевых мониторах формообразующим фактором был кинескоп. Его размер и форму нельзя было изменять. В ЖК мониторах кинескопа нет, поэтому можно производить мониторы любой формы.

Сравните 15-дюймовый ЭЛТ-монитор весом 15 кг с жидкокристаллической панелью глубиной (вместе с подставкой) менее 15 см и весом 5-6 кг. Преимущества таких мониторов понятны. Они не такие громоздкие, не имеют проблем с фокусировкой, а их четкость облегчает работу на высоких разрешениях экрана, пусть даже его размер не так велик. Например, даже 17-дюймовый жидкокристаллический монитор прекрасно показывает в разрешении 1280х1024, тогда как даже для 18-дюймовых ЭЛТ-мониторов это предел. К тому же, в отличие от ЭЛТ-мониторов, большинство ЖК - цифровые. Это означает, что графической карте с цифровым выходом не придется производить цифроаналоговые преобразования, какие она производит в случае с ЭЛТ-монитором. Теоретически, это позволяет более тщательно передавать информацию о цвете и о местоположении пикселя. В то же время, если подключать ЖК монитор к стандартному аналоговому VGA выходу, придется проводить аналого-цифровые преобразования (ведь ЖК-панели - это цифровые устройства). При этом могут возникнуть различные нежелательные артефакты. Теперь, когда приняты соответствующие стандарты и все большее количество карт обеспечивается цифровыми выходами, ситуация значительно упростится.

Eizo Nano

Преимущества ЖК мониторов

  • ЖК мониторы более экономичные;
  • У них нет электромагнитного излучения в сравнении c ЭЛТ-мониторами;
  • Они не мерцают, как ЭЛТ-мониторы;
  • Они легкие и не такие объемные;
  • У них большая видимая область экрана.
Среди других отличий:

Разрешение: ЭЛТ-мониторы могут работать на нескольких разрешениях в полноэкранном режиме, когда ЖК монитор может работать только с одним разрешением. Меньшие разрешения возможны лишь при использовании части экрана. Так, например, на мониторе с разрешением 1024х768 при работе в разрешении 640х480 будет задействовано лишь 66% экрана.

Измерение диагонали: размер диагонали видимой области ЖК монитора соответствует размеру его реальной диагонали. В ЭЛТ-мониторах реальная диагональ теряет за рамкой монитора более дюйма.

Сведение лучей: в жидкокристаллических мониторах каждый пиксель включается или выключается отдельно, поэтому не возникает никаких проблем со сведением лучей, в отличие от ЭЛТ-мониторов, где требуется безукоризненная работа электронных пушек.

Сигналы: ЭЛТ-мониторы работают на аналоговых сигналах, а ЖК мониторы используют цифровые сигналы.

Отсутствие мерцания: качество изображения на ЖК мониторах выше, а при работе нагрузка на глаза меньше - сказывается ровная плоскость экрана и отсутствие мерцания.

Как выбирать ЖК монитор?

Sony N50PS

"Внешность обманчива" - это высказывание применимо ко всему, включая и жидкокристаллические мониторы. Большинство неопытных покупателей делают свой выбор под влиянием внешности монитора. При покупке монитора в первую очередь стоит учитывать следующее.

"Мертвые пиксели" - на плоской панели может не работать несколько пикселей. Распознать их нетрудно - они всегда одного цвета. Они возникают в процессе производства и восстановлению не подлежат. Приемлемым считается, когда в мониторе не более трех таких пикселей. В некоторых случаях, такие пиксели могут раздражать - особенно при просмотре фильмов. Поэтому если для вас критично отсутствие мертвых пикселей, перед покупкой конкретного монитора проверьте его.

Угол просмотра - Если вы когда-либо ранее пользовались ноутбуком, вы, вероятнее всего, знаете, что работать за ЖК монитором лучше всего под определенным углом. У некоторых мониторов значение этого угла довольно велико, таким образом вы можете видеть изображение на мониторе даже в тех случаях, когда монитор не находится непосредственно перед вами. Отметим, что некоторые владельцы ноутбуков находят небольшие значения угла полезными - в тех случаях, когда требуется, чтобы ваш сосед не видел, что происходит на экране вашего монитора. Итак, угол в 120 градусов считается неплохим.

Контрастность - сами по себе пиксели не вырабатывают свет, они лишь пропускают свет от подсветки. И темный экран вовсе не означает, что подсветка не работает - просто пиксели блокируют этот свет и не пропускают его сквозь экран. Под контрастностью LCD монитора подразумевается, сколько уровней яркости могут создавать его пикселы. Обычно, контрастность 250:1 считается хорошей.

Яркость - насколько ярким может быть ЖК монитор? По правде сказать, яркость жидкокристаллического дисплея может быть выше яркости электронно-лучевой трубки. Но, как правило, яркость ЖК монитора не превышает 225 кандел на квадратный метр - это сопоставимо с яркостью телевизора.

Размер экрана - как и у ЭЛТ-мониторов, размер ЖК мониторов определяются диагональю. Однако заметим, что у ЖК мониторов нет черной рамочки, какая имеется у ЭЛТ-мониторов. Поэтому экран в 15,1 дюйма на самом деле показывает 15,1 дюйма (обычно это соответствует разрешению 1024х768). ЖК монитор размером 17,1 дюйма будет работать в разрешении 1280х1024.

Как выбирать ЖК монитор?

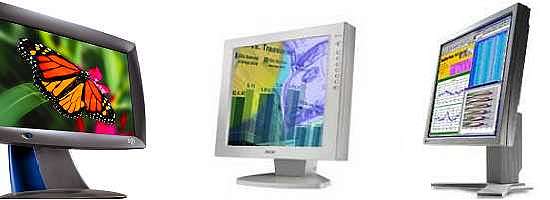

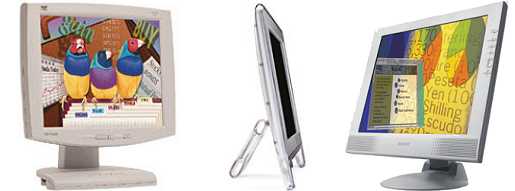

Существует множество различных производителей ЖК мониторов. Наиболее известны мониторы Viewsonic, Sony, Silicon Graphics, Samsung, Nec, Eizo Nano и Apple. Обычно за такими мониторами сидят крутые ребята. Обратите, ни один современный фильм не обходится без ЖК мониторов - ведь они так привлекательны. Вспомнить, к примеру, последние боевики: Лару Крофт из "Томб Райдера" окружали Sony N50, а в "Рыбе-меч" в компьютерной комнате использовались Silicon Graphics 1600SW. Разве они не выглядят привлекательно?


выглядят хорошо, легко, очень тонкий (всего 1,2 см) - 15"


Толщиной лишь 1,2 см, красивы, дороги, качественная картинка, и вообще, вещь - загляденье - 18"


Viewsonic VP181 - дорогой, имеет входы-выходы для TV, VCD, DBD, кроме того, встроенный колонки - 18";
Apple Cinema Display - отличаются высоким разрешением, имеют большой экран, отличаются дизайном - 22";
Sony M81 - тонкие, но на самом деле выглядят несколько иначе, не так, как на этом рисунке - 18"


SGI 1600SW - отличаются дизайном, превосходными характеристиками, дорогие - 17";
Sony L181 - очень тонкие, очень дорогие, но используют технологию Trinitron - 18";
Eizo Nano - выглядят изящно, дорогие - 18"

Дополнительные материалы:

LCD, PDP, LEP мониторы
LCD мониторы по версии 2002 года
