Обзор неттопов NetBox производства компании Foxconn

⇣ Содержание

Не так давно, хотя это было уже в прошлом году, мы протестировали очень интересный неттоп ASRock Core 100HT, который, несмотря на свои компактные размеры, успешно выполнял все функции офисного компьютера и домашнего развлекательного центра. Но, как оказалось, это устройство не является самым компактным неттопом: компания Foxconn представила аналогичное устройство, но в два раза меньшее по размерам:

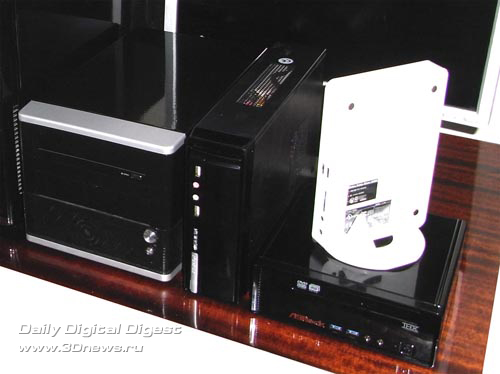

сравнение размеров

Foxconn NetBox — сверху (белый), ASRock Core 100HT — снизу

Для разработки подобного устройства инженерам пришлось несколько изменить концепцию и отказаться от встроенного DVD-привода. Это позволило моментально уменьшить толщину неттопа в два раза. Кроме этого, в качестве центрального процессора был использован Intel Atom с низким уровнем энергопотребления. Данное решение дало возможность уменьшить размеры системы охлаждения и использовать более тихий вентилятор. В результате неттоп Foxconn NetBox работает практически бесшумно, и его можно оставлять включенным на ночь без опасений, что он помешает вам спать. Кроме того, отметим, что неттопы Foxconn значительно легче своих конкурентов. Впрочем, тут заслуги инженеров нет, здесь постарались маркетологи, которые запустили систему в продажу без жесткого диска и оперативной памяти. То есть пользователь приобретает данные комплектующие по своему усмотрению.

Еще одним интересным моментом является то, что в Foxconn не стали задумываться о наилучшем чипсете для подобной системы, и выпустили сразу две модели: nT-510 на чипсете Intel NM10 с более современным процессором Intel Atom D510, и nT-330i на очень мощном чипсете NVIDIA ION с хорошо проверенным процессором Atom 330. Поскольку внешне и функционально оба неттопа практически одинаковы, мы решили протестировать их в рамках одного обзора.

Также отметим пару особенностей, на которые стоит обратить внимание. Во-первых, для установки ОС необходим DVD-привод, подключаемый по шине USB. Впрочем, пользователь может обойтись загрузочной флешкой с инсталлятором операционной системы, но подобный подход требует изрядной подготовительной работы (как и размещение инсталлятора на жестком диске). Во-вторых, большой интерес представляет собственная операционная система Foxconn под названием FoxOS, которая основана на ядре Linux и значительно превосходит такие системы как ASUS ExpressGate, MSI Winki и тому подобные. Данная ОС полностью бесплатная, но, что интересно, записана на DVD-диске из комплекта поставки неттопа, так что USB/DVD-привод нам потребуется в любом случае.

#Спецификация неттопов Foxconn

Foxconn NetBox nT-510 Foxconn NetBox nT-330i
Процессор Intel Atom D510 (1,66 ГГц; 10x166); Intel Atom 330 (1,66 ГГц; 12x133);
Чипсет Intel NM10; NVIDIA ION;
Системная память Один слот SO-DIMM для памяти DDR2;
Максимальный объем памяти 4 Гбайт;
Поддерживается память типа DDR2 667/800;
Графика Ядро Intel HD Graphics;
Видеовыход VGA;
Ядро NVIDIA GeForce 9400M;
Видеовыход DVI;
Дисковая подсистема Поддержка жесткого диска 2,5";
Возможности расширения Шесть портов USB 2.0 (четыре на задней панели + два на лицевой панели);
Картридер MS/SD/MMC;
Звук High Definition Audio 7.1;
Сетевой контроллер Gigabit Ethernet;
Контроллер WiFi (802.11n);
BIOS 16 Мбит Flash ROM;
AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features;
16 Мбит Flash ROM;
AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features;
Разное Поддержка операционной системы FoxOS;
Внешний блок питания 65 Вт (19 В);
SPDIF In/Out;
Размеры, мм 190x135x20
Масса, г 350

На внешнем виде коробок мы останавливаться не будем.

Foxconn NetBox упаковка

Дело в том, что мы получили предсерийные образцы, на упаковке которых нет никакого упоминания о производителе и даже о модели неттопа. Тоже самое можно сказать и о «руководстве пользователя», которое представляет собой тонкую брошюру без каких-либо спецификаций устройства. В остальном комплектация неттопов включает необходимые компоненты для сборки системы (за исключением памяти и жесткого диска) и одинакова для обеих моделей.

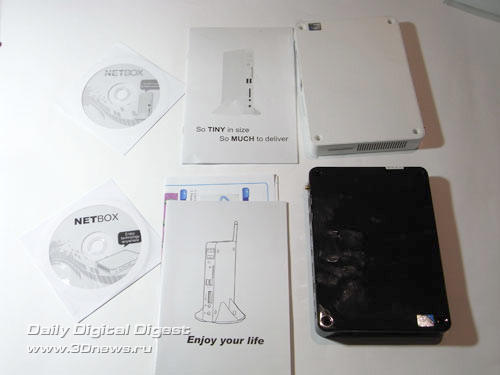

Комплектация

  • неттоп + подставка;
  • руководство пользователя;
  • DVD диск с ПО и драйверами;
  • внешний блок питания;
  • кронштейн для крепления неттопа;
  • антенна Wi-Fi;
  • переходник DVI -> VGA (только для модели nT-330i).

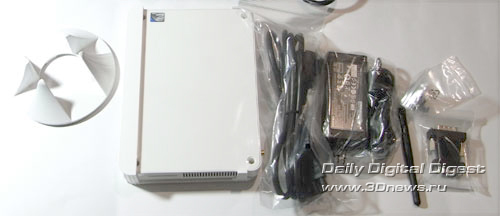

Говоря о комплектации неттопов, стоит отдельно отметить безвентиляторный внешний блок питания. Такое решение позволяет снизить общий уровень шума и уменьшить габариты системы. Также упомянем о пластиковом кронштейне, который позволяет закрепить неттоп на обратной стороне монитора. Последнее положительно скажется на организации рабочего пространства и придаст системе более аккуратный вид. Также пользователь может установить неттоп на любую ровную поверхность с помощью пластиковой подставки из комплекта.

Foxconn Nettops комплектация 2
Foxconn Nettops комплектация 1

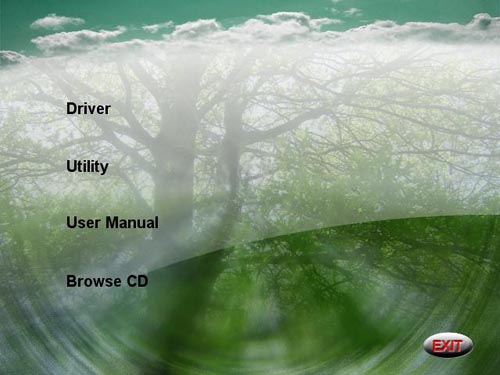

Что касается DVD-диска, то на нем записаны все необходимые драйверы, а также собственная операционная система Foxconn — FoxOS.

Foxconn Nettops комплектация 3

#Неттопы Foxconn NetBox

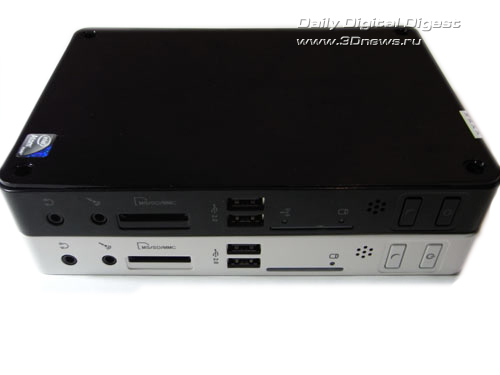

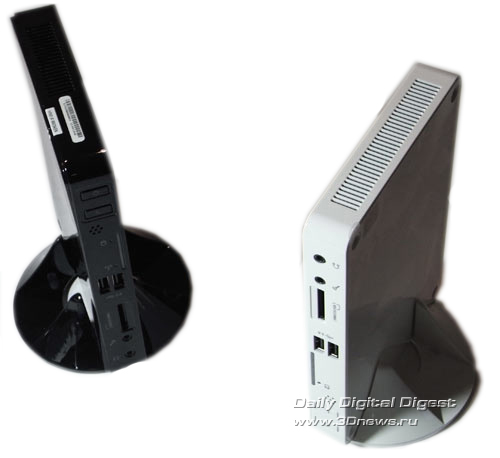

Внешний вид неттопов очень стильный и лаконичный, благодаря сверхмалым размерам. На передней панели каждого из них расположены аудиоразъемы для подключения акустики и микрофона, слот для карт памяти SD/MMC, пара портов USB 2.0 и светодиоды, а также кнопки включения и перехода в спящий режим.

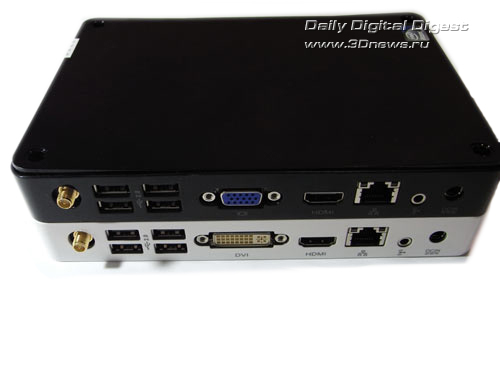

Что касается задней панели, то на ней можно обнаружить все необходимые разъемы для подключения периферии. В их число входят четыре порта USB 2.0, сетевой порт RJ-45, разъем HDMI, гнездо для подключения антенны, аудиоразъем (SP-DIF) и разъем для подключения питания. Кроме HDMI, на панели присутствует также порт VGA для системы на чипсете Intel NM10 и порт DVI для системы на NVIDIA ION. Причем в комплектации последней есть еще и переходник DVI -> VGA.

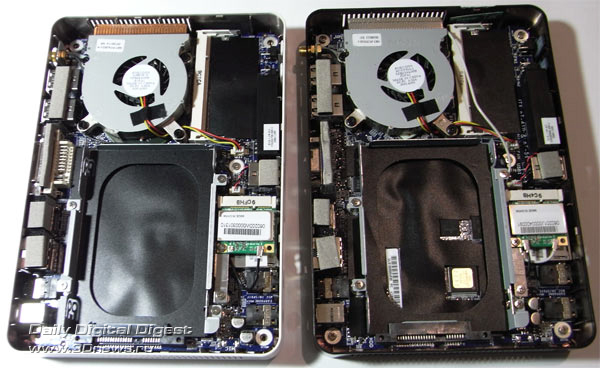

Теперь пришло время для частичной разборки неттопа. Это придется делать всем пользователям, поскольку оба устройства поставляются без оперативной памяти и жесткого диска. Соответственно, сняв верхнюю крышку, мы увидим такую картину:

Foxconn NetBox 4

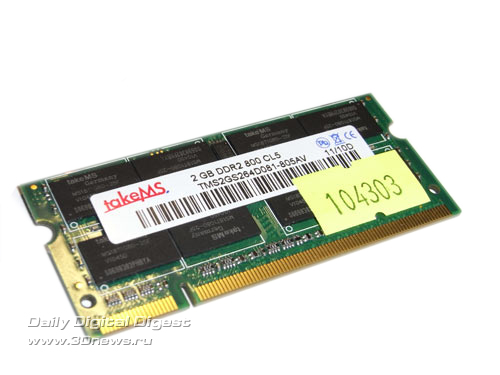

Начинающих пользователей такая картина может несколько озадачить, но бояться нечего: все собирается очень просто. Первым делом устанавливаем память SO-DIMM DDR2, которая выглядит следующим образом:

память

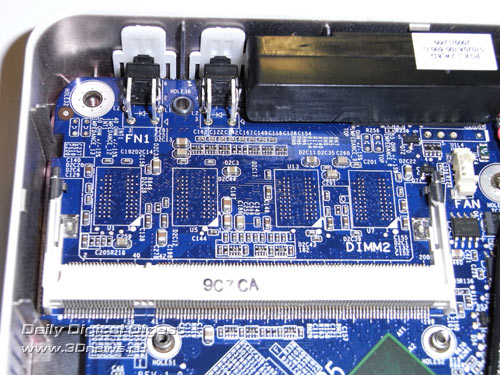

Такой конструктив используется в ноутбуках, и, соответственно, данный вид памяти пользователь найдет в каждом приличном магазине. Особо любопытные могут снять защитную изоленту и обнаружить, что разработчики Foxconn предусмотрели возможность производства неттопа со встроенной памятью:

память 1

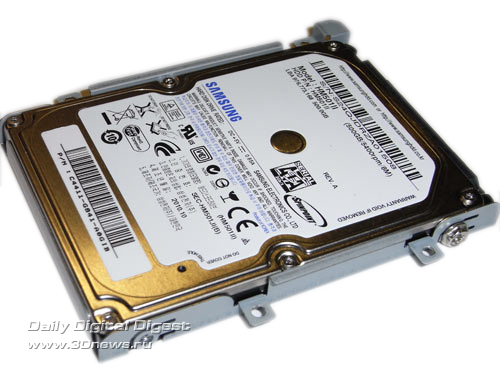

На очереди установка жесткого диска форм-фактора 2.5-дюйма (также используемого в ноутбуках). Для этого необходимо снять соответствующий кронштейн, вставить в него жесткий диск и вернуть кронштейн обратно. Это займет меньше времени, чем вы потратили на чтение этого абзаца.

HDD 1

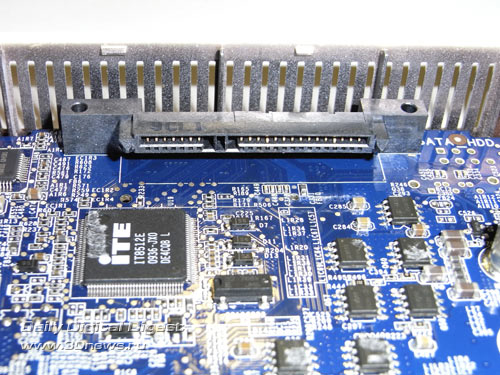

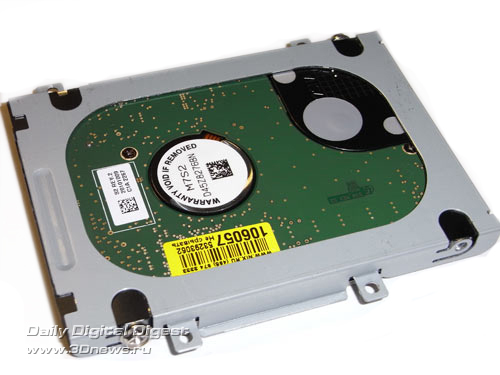

Тут же отметим, что у пользователя практически нет возможности ошибиться при подключении диска к разъемам, поскольку в неправильном положении невозможно зафиксировать кронштейн винтами.

HDD

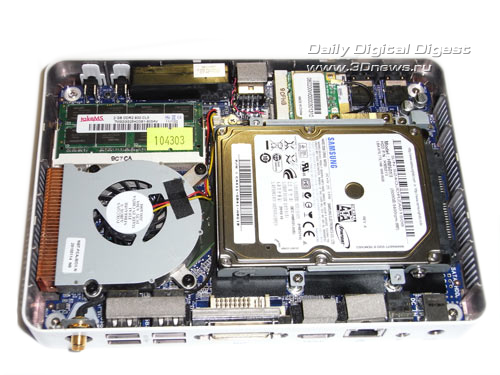

В результате система принимает следующий законченный вид:

Foxconn Ready

Теперь осталось установить обратно крышку и разместить неттоп на подставке или закрепить его на обратной стороне монитора:

Итак, оба устройства готовы к использованию.

#Внутреннее строение

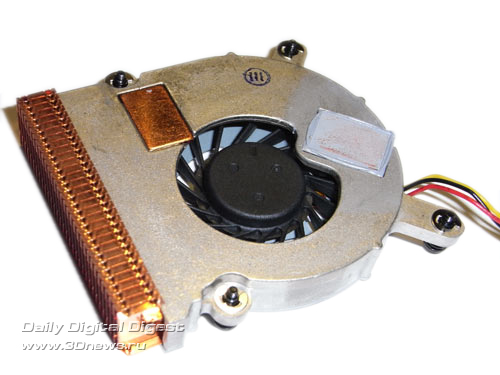

Если проявить чуть больше любопытства и энтузиазма, то неттоп можно разобрать и глубже. В частности, для модели nT-510 под кулером

Foxconn NetBox 5

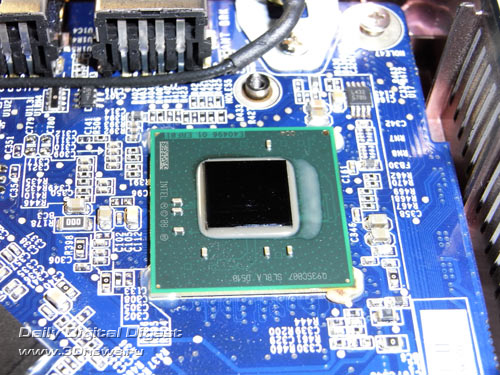

можно найти процессор Intel Atom D510

Foxconn NetBox 6

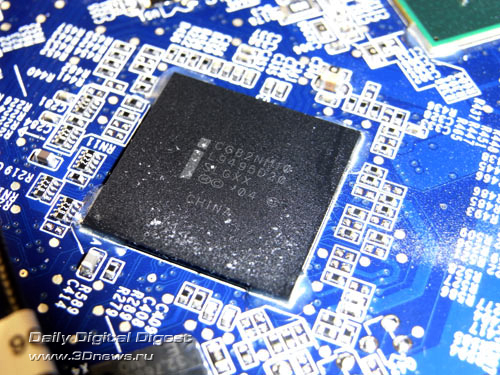

и чипсет Intel NM10:

Foxconn NetBox 7

Кроме этого, под большим куском изоленты расположены следующие контроллеры:

Foxconn NetBox 8

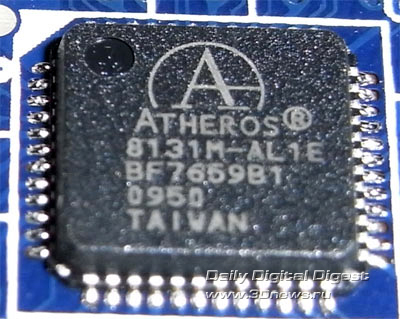

гигабитный сетевой контроллер Atheros AR8131M
Foxconn NetBox 9

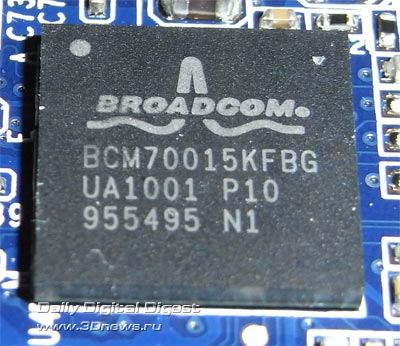

ускоритель воспроизведения HD-контента Broadcom BCM70015
Foxconn NetBox 10

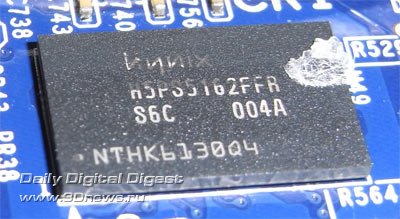

чип графической памяти производства компании Hynix
Foxconn NetBox 11

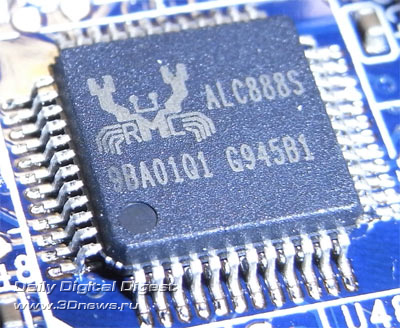

звуковой чип ALC888

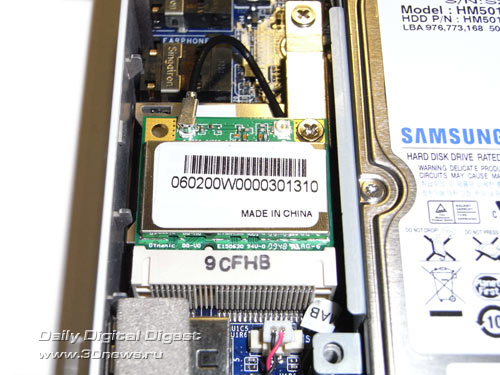

Также на материнской плате неттопа установлен модуль для поддержки беспроводной связи Wi-Fi:

Intel Core i3-330M 1

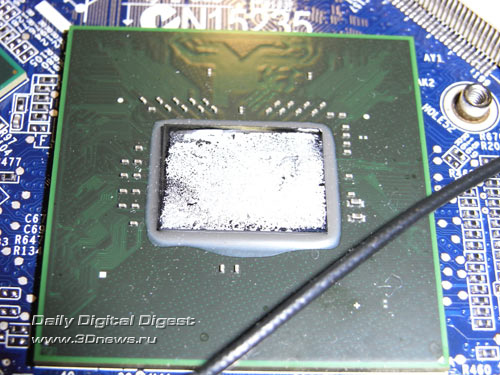

Что касается системы NetBox nT-330i, то набор используемых чипов несколько отличается — одинаковыми являются только модуль Wi-Fi, звуковой и сетевой чип. Итак, чипсет NVIDIA ION выглядит следующим образом:

Intel Core i3-330M 2

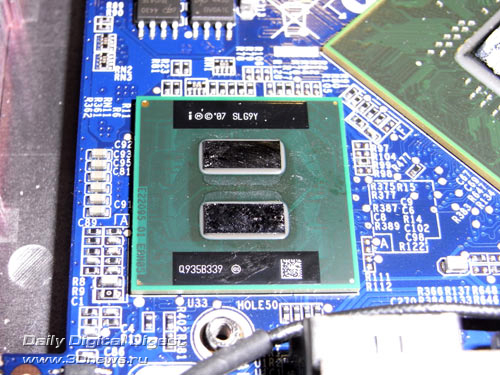

Компанию ему составляет процессор Intel Atom 330:

Foxconn NetBox Cool1

При этом на системе с ION вы не найдете HD-ускорителя Broadcom BCM70015 и графической памяти, поскольку чипсет NVIDIA в одиночку прекрасно воспроизводит видео высокой четкости, а в плане производительности в 3D-приложениях наголову превосходит своих конкурентов, как, впрочем, и в плане функциональности.

#BIOS

BIOS неттопов Foxconn NetBox основан на версии AMI BIOS и отличается минимально возможным набором функций.

Foxconn NetBox BIOS 1
Foxconn NetBox BIOS 2

Иными словами, устройство не позволяет пользователю вносить какие-либо изменения, влияющие на скорость и стабильность работы (частота процессора, частота и тайминги памяти, рабочие напряжения). Конечно, это может быть следствием борьбы за стабильность, но отсутствие раздела системного мониторинга разумными причинами объяснить нельзя.

Foxconn NetBox BIOS 3
Foxconn NetBox BIOS 4

Без комментариев...

Foxconn NetBox BIOS 6
Foxconn NetBox BIOS 5

Поскольку описание настроек BIOS заняло четыре строчки, у нас есть время рассказать о новой операционной системе FoxOS, которая записана на DVD-диске (вместе с драйверами) из комплекта. На первый взгляд эта система похожа на ASUS ExpressGate, MSI Winki и EliteGroup eJIFFY, которые по сути являются Linux-оболочками, позволяющими без загрузки основной операционной системы пользоваться браузером, просматривать картинки, а также общаться при помощи мессенджера. Однако более подробное изучение FoxOS (также основанной на Linux) нас удивило — обилие функций и приложений позволяет назвать эту оболочку настоящей операционной системой. Среди предустановленных приложений стоит отметить OpenOffice, аудио и видеопроигрыватель, что позволяет пользователю создавать документы и использовать неттоп для развлечений. Более того, FoxOS, в отличии от оболочек конкурентов, дает пользователю доступ к жесткому диску. В результате потенциал этой системы Foxconn очень и очень большой, и уже сейчас для некоторых групп пользователей функций и приложений FoxOS вполне достаточно.

Foxconn OS 1

Однако сейчас эта система имеет ряд недочетов и особенностей. Во-первых, для своей установки она требует отдельного раздела на жестком диске, довольно долго инсталлируется и не позволяет поменять разрешение экрана.

Foxconn OS 2

Сразу после установки пользователь не сможет просмотреть видеофайлы разнообразных форматов, поскольку в системе отсутствуют необходимые кодеки.

Foxconn OS 3

Конечно, такая же ситуация и с Windows, но кодеки для последней можно найти в невероятных количествах. А для любых изменений в FoxOS (добавление кодеков, приложений, обновление ядра) путь только один — своеобразный «магазин приложений» (где все, естественно, бесплатно). Такая концепция по-своему и хороша, и плоха. Хороша она тем, что позволяет Foxconn контролировать качество приложений и сохранять систему FoxOS быстрой и стабильной. Недостаток же заключается в том, что если чего-то нет, или что-то реализовано с ошибками, то у пользователя FoxOS нет запасного варианта. Это мы испытали на себе, когда система отказалась загружать видеокодеки:

Foxconn OS 7

С английским у FoxOS тоже не все хорошо

Т.е. предварительный вывод по системе FoxOS таков: она имеет значительный потенциал, но нуждается в доработке.

Foxconn OS 4
Foxconn OS 5

#Стабильность и производительность

Штатная частота процессоров:

Foxconn NetBox штатная частота 2

В тестовой системе было использовано следующее оборудование:

Тестовое оборудование
Процессор Процессор Intel DualCore Atom D510 (1,6 ГГц)
Кулер Штатный;
Видеокарта Intel Graphics Media Accelerator 3150
Звуковая карта -
HDD Samsung HM501II
Память 1x2048 Мбайт SO-DIMM DDR2-800
OS Windows XP SP1

#Результаты в синтетических тестах

NetBox nT-510 тест PC Mark
NetBox nT-510 тест 3DMark
NetBox nT-510 тест 3DMark 1
NetBox nT-510 тест 3DMark 2
NetBox nT-510 тест 3DMark 3
NetBox nT-510 тест 3DMark 4
NetBox nT-510 тест Aquamark

Тесты в игровых программах (результат в FPS).


NetBox nT-510 тест Quake 3
NetBox nT-510 тест Serious Sam SE
NetBox nT-510 тест Comanche
NetBox nT-510 тест CodeCreature
NetBox nT-510 тест UT 2004
NetBox nT-510 тест X2
NetBox nT-510 тест Doom3
NetBox nT-510 тест HalfLife2

Еще один тест — WinRar (Кб/с; больше — лучше)

NetBox nT-510 тест WinRar

Особых претензий к производительности неттопа Foxconn NetBox nT-510 у нас не возникло: офисные приложения работают вполне приемлемо (в том числе и в Windows 7), однако тесты производительности показывают незначительное отставание от аналогичной системы ASRock AD510PV. Это вполне может быть связано с "сырой" версией BIOS.

Что касается производительности в 3D-приложениях, то неттоп (NetBox nT-510) на платформе Intel вчистую проигрывает своему брату-близнецу (NetBox nT-330i) на платформе NVIDIA. Впрочем, это было известно еще до начала тестирования, поскольку графическое ядро ION (GeForce 9300) значительно быстрее и функциональнее, нежели Intel HD Graphics. Воспроизведение видео высокой четкости работает одинаково хорошо на обоих неттопах. Однако стоит отметить один момент: если на Intel-системе достаточно установить последний набор кодеков, то для системы на чипсете ION необходимо принудительно включить аппаратное ускорение DXVA. Причем важно отметить, что процесс включения DXVA несколько отличается для операционных систем XP и Windows 7 (применительно к плееру Windows Media Classic). И при неверной настройке пользователь может столкнуться с притормаживанием отдельных 1080p файлов.

#Выводы

Система Foxconn NetBox — это образец миниатюризации персонального компьютера с сохранением всех основных функций и должного уровня производительности. Можно ли сделать такой компьютер еще меньше? Теоретически — да, но практически — нет, поскольку на корпусе системы необходимо разместить массу всевозможных портов и разъемов, которые физически занимают много места. Кроме того, уменьшение габаритов этого неттопа было достигнуто за счет использования внешнего DVD-привода, который придется покупать отдельно (или использовать загрузочные флешки с инсталлятором операционной системы).

DVD-привод и неттоп NetBox nT-510 на одной подставке

Так или иначе, мы высоко оцениваем неттопы NetBox nT-510 и NetBox nT-330i производства компании Foxconn, которые за время тестирования показали себя только с наилучшей стороны.

Кроме сверхмалых размеров системы, к числу плюсов можно отнести широкие возможности расширения, которые включают шесть портов USB 2.0, устройство для чтения карт памяти и поддержку Wi-Fi. Следующий плюс — практически бесшумная работа системы. Также к достоинствам неттопа мы относим возможность его крепления на обратной стороне монитора.

Теперь пара слов о недостатках. Их немного, но они достойны упоминания. Во-первых, неттопу недостает кнопки Reset, во-вторых, в BIOS устройства отсутствует раздел системного мониторинга (или соответствующая Windows-утилита). Что касается комплектации, то, на наш взгляд,  пользователю не помешала бы копеечная флешка со всеми драйверами, утилитами и FoxOS.

Что касается розничной цены, то в настоящее время (февраль 2011 года) указанные неттопы встречаются в продаже по цене около ~5800~6800 руб. Это соизмеримо с ценой связки MiniITX корпуса и качественной материнской платы, что позволяет нам рекомендовать данные продукты к приобретению. При этом еще раз повторим, что неттопы Foxconn продаются без памяти и жесткого диска, которые необходимо покупать отдельно.

И, наконец, переходим к главному вопросу - какой неттоп выбрать? Для любителей казуальных игрушек лучше всего подойдет неттоп NetBox nT-330i (NVIDIA ION) из-за более совершенного графического ядра. С другой стороны неттоп NetBox nT-510 (Intel NM10) стоит приблизительно на 1000 рублей дешевле, что соответствует цене планки оперативной памяти DDR2-800 SO-DIMM объемом 2 Гбайт. И с учетом того, что с воспроизведением HD-видео обе системы справляются хорошо, вопрос выбора сводится только к бюджету покупки. Также отметим, что по субъективным ощущениям система на  чипсете Intel работала несколько тише, нежели на ION-система (речь идет о работе под нагрузкой).

#Заключение

Плюсы:

  • Маленькие размеры системы;
  • Внешний блок питания;
  • Низкий уровень шума;
  • Высокая стабильность и производительность при очень компактных размерах;
  • Отличное воспроизведение HD-видео благодаря аппаратному ускорителю Broadcom;
  • NetBox nT-510: отличное воспроизведение HD-видео, благодаря аппаратному ускорителю Broadcom;
  • NetBox nT-330i: неплохой уровень производительности в 3D-приложениях;
  • Поддержка Wi-Fi;
  • Неплохие возможности расширения (6 портов USB 2.0, устройство для чтения карт памяти);
  • Разумная цена;
  • Многофункциональная бесплатная операционная система FoxOS;

Минусы:

  • Отсутствие кнопки Reset;
  • Отсутствие системного мониторинга;

Особенности:

  • Для установки OS необходим внешний DVD-привод или загрузочная флешка;
