С выходом Aladdin-P4 тайваньская компания ALi наконец-то присоединилась к производителям, выпустивших чипсет для Pentium 4. До этого момента насчитывалось шесть различных чипсетов для Pentium 4.
Как и раньше, основным козырем ALi стала экстремально низкая цена. Это понятно, учитывая текущее положение компании на рынке. Однако в новом чипсете есть пара приятных особенностей, выделяющих его среди конкурентов: поддержка UltraDMA/133 и DDR333. Последняя возможность наиболее часто упоминается в рекламных листовках ALi. Впрочем, DDR333 – это всего лишь увеличенная до 166 МГц частота памяти. Сегодня большинство DDR модулей памяти работают на 133 МГц. Главным же предназначением DDR333 (PC2700) можно считать увеличение производительности систем до уровня i850 и памяти Rambus.

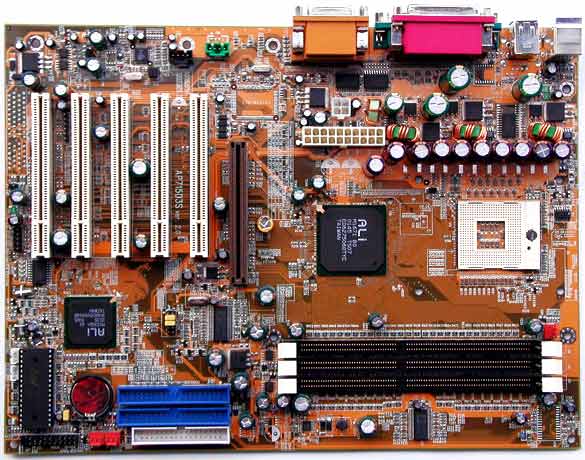

Эталонная плата ALi на новом чипсете Aladdin-P4

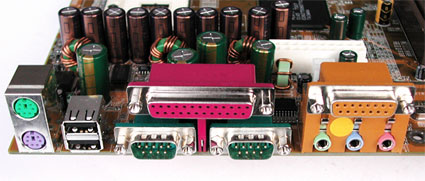

Вид со стороны разъемов

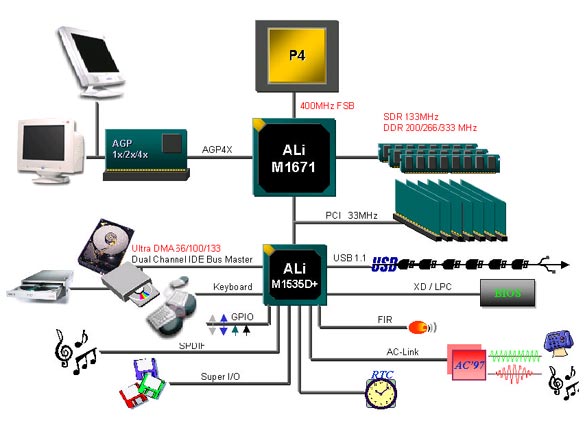

Раскладка чипсета по функциям. Обратите внимание на 7 PCI разъемов, которые вряд ли кто реализует
Оказалось невозможным: 166 МГц память при 100 МГц FSB
Самое интересное оказалось в том, что мы не смогли заставить память работать на 166 МГц при 100 МГц FSB. Хотя в BIOS содержится множество настроек, мы не обнаружили там DDR333 (100 МГц FSB/166 МГц память/33 МГц PCI).
Остается надеяться, что когда ALi модифицирует BIOS, в нем будет существовать возможность выставить 166 МГц при 100 МГц FSB. По этой причине у нас не осталось иного выбора кроме как запустить систему с 133 МГц (DDR266) памятью. Впрочем, мы установили CAS latency в 2, что положительно повлияло на производительность.
Несмотря на то, что мы использовали лучшую память из всей доступной (Micron DDR-SDRAM, 266, CL2), мы не смогли запустить ее в режимах Turbo или Ultra-2. Поэтому мы остановились на режиме Fast и CL2.0.

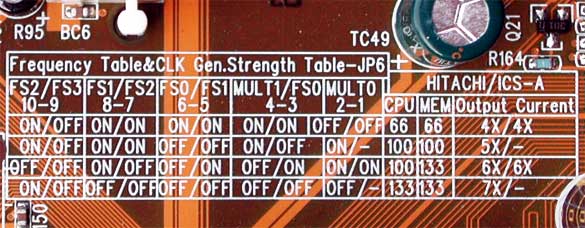

На плате нет никакого упоминания о частоте 166 МГц, в BIOS – то же самое

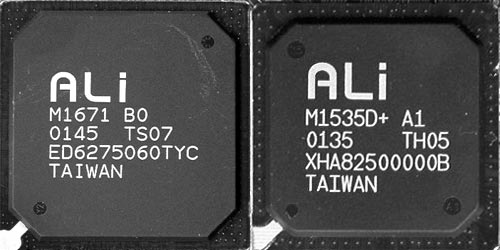

Северный мост (слева) и южный мост (справа)
Сравнительная характеристика чипсета
Чипсет | ALi Aladdin-P4 | VIA P4X266A | VIA P4X266 | Intel 850 |
Дата выпуска | декабрь 2001 | декабрь 2001 | сентябрь 2001 | январь 2001 |
Платформа | Socket 478 | Socket 478 | Socket 423/478 | Socket 423/478 |
Поддерживаемые процессоры | Intel Pentium 4 | Intel Pentium 4 | Intel Pentium 4 | Intel Pentium 4 |
Поддержка многопроцессорности | нет | нет | нет | да |
Северный мост | ALi M1671 | VIA P4X266A | VIA P4X266 | Intel KC82850 |
Южный мост | ALi M1535D+ | VIA VT8233CE | VIA VT8233CE | Intel 82801 BA |
Частота FSB | 66/100/133/166 МГц | 66/100/133 МГц | 66/100/133 МГц | 100/133 МГц |
Частота памяти | 100/133 МГц DDR-SDRAM | 100/133 МГц DDR-SDRAM | 100/133 МГц DDR-SDRAM | 400 МГц |
Асинхронная частота памяти | да | да | да | да |
Разгон FSB * | до 200 МГц | до 180 МГц | до 180 МГц | до 133 МГц |
Максимальное число разъемов DIMM | 3 | 3 | 3 | 4 |
Максимальный объем памяти | 3072 Мб | 3072 Мб | 3072 Мб | 2048 Мб |
Поддержка SDRAM | да | нет | нет | нет |
Поддержка DDR SDRAM | да | да | да | нет |
Поддержка VC SDRAM | нет | нет | нет | нет |
Поддержка RIMM (Rambus) | нет | нет | нет | да |
Поддержка Dual RIMM (Rambus) | нет | нет | нет | да |
Ultra-DMA/33/66/100 | да/да/да | да/да/да | да/да/да | да/да/да |
Ultra-DMA/133 | да | да | нет | нет |
Максимальное число разъемов USB | 6 | 6 | 6 | 4 |
USB 2.0 | нет | да | да | нет |
Максимальное число разъемов PCI | 7 | 6 | 6 | 6 |
Встроенное видеоядро | нет | нет | нет | нет |
AGP 1x / 2x / 4x | да / да / да | да / да / да | да / да / да | да / да / да |
Поддержка ACPI | да | да | да | да |
Чипсет | Intel 845D | Intel 845 | SiS 645 |
Дата выпуска | декабрь 2001 | июль 2001 | ноябрь 2001 |
Платформа | Socket 478 | Socket 423/478 | Socket 478 |
Поддерживаемые процессоры | Intel Pentium 4 | Intel Pentium 4 | Intel Pentium 4 |
Поддержка многопроцессорности | нет | нет | нет |
Северный мост | Intel 82845 | Intel 82845 | SiS 645 |
Южный мост | Intel 82801 BA | Intel 82801 BA | SiS 961 |
Частота FSB | 66/100/133 МГц | 66/100/133 МГц | 100/133 МГц |
Частота памяти | 100/133 МГц DDR-SDRAM | 100/133 МГц SDRAM | 100/133/166 МГц DDR-SDRAM |
Асинхронная частота памяти | да | да | да |
Разгон FSB * | до 166 МГц | до 180 МГц | до 180 МГц |
Максимальное число разъемов DIMM | 3 | 4 | 3 |
Максимальный объем памяти | 2048 Мб | 2048 Мб | 3072 Мб |
Поддержка SDRAM | нет | да | да |
Поддержка DDR SDRAM | да | нет | да |
Поддержка VC SDRAM | нет | нет | нет |
Поддержка RIMM (Rambus) | нет | нет | нет |
Поддержка Dual RIMM (Rambus) | нет | нет | нет |
Ultra-DMA/33/66/100 | да/да/да | да/да/да | да/да/да |
Ultra-DMA/133 | нет | нет | нет |
Максимальное число разъемов USB | 4 | 6 | 6 |
USB 2.0 | нет | да | да |
Максимальное число разъемов PCI | 6 | 6 | 6 |
Встроенное видеоядро | нет | нет | нет |
AGP 1x / 2x / 4x | да / да / да | да / да / да | да / да / да |
Поддержка ACPI | да | да | да |
* в зависимости от генератора частоты
Что ожидает Pentium 4?
Нам очень интересно узнать, будет ли Pentium 4 с частотой FSB 133 МГц работать на Aladdin-P4, равно как и на других чипсетах. И хотя в BIOS такая частота вроде бы поддерживается, но мы уже не раз обжигались на этом. Что касается Intel-овского i850, то он явно не будет поддерживать 133 МГц на Pentium 4 (Northwood). Так что как только выйдет 133 МГц Pentium 4, нас ожидает новая линейка чипсетов от Intel.
Тестирование
Аппратное обеспечение Intel Socket 478 |
|
Процессор | Intel Pentium 4/2000 МГц (Willamette) |
Материнские платы | |
VIA P4X266A | ASUS P4X266 Revision: 1.0 Bios: P4XBS09p Date:15.11.2001 |
VIA P4X266 | Shuttle AV40V12 Revision: 1.2 Bios: AV40902E Date: 05.09.2001 |
Intel 850 | ASUS P4T-E Revision: 1.00 Bios:1005 BETA 002 Date: 11.12.2001 |
Intel 845 | MSI 845 Pro Revision: 1.0 Bios: 1.0B7 Date: 03.08.2001 |
Intel 845B | ASUS P4B266 Revision: 2.01 Bios: 1003 Date: 06.12.2001 |
SIS 645 | SIS 645 Reference Board SS51A Bios: 645p14k9 Date: 19.09.2001 |
ALi Aladdin-P4 | ALI AP715D3S Revison: 2.0 Bios: AP12076t Date: 11.12.2001 |
Память 1 | 2 x 128 Мб, RDRAM, 400 МГц, Viking |
Память 2 | 256 Мб, DDR-SDRAM, 133 МГц, CL2.0, Micron |
Память 3 | 256 Мб, DDR-SDRAM, 166 МГц, CL2.5, Micron |
Общее аппаратное обеспечение | |
Видеокарта | GeForce 3 Память: 64 Мб DDR-SDRAM Частота памяти: 400 МГц Частота чипа: 250 МГц |
Жесткий диск | 40 Гб, 5T040H4, Maxtor UDMA100 7200 об/мин 2 Мб кэш |
Драйверы и ПО | |
Драйвер чипсета (Intel) | 3.20.1008 |
Драйвер чипсета (VIA) | 4 in 1 - V4.35 |
Видеодрайвер | Detonator 4 Series 23.10 |
Версия DirectX | 8.1 |
ОС | Windows 2000 SP2, Build 2195 (English) |
Тесты и настройки | |
Quake III Arena | Retail Version 1.16 command line = +set cd_nocd 1 +set s_initsound 0 Graphics detail set to 'Normal' Benchmark using 'Q3DEMO1' |
SiSoft Sandra 2001 | Professional Version 2001.3.7.50 |
Newtek Lightwave | Rendering Bench SKULL_HEAD_NEWEST.LWS |
mpeg4 encoding | Xmpeg 4.2A DivX 4.11 Compression: 100 Data Rate: 1500 Kbit Format: 720x480 Pixel@25 fps no Audio |
Studio 7 | Version 7.07.1 (MPEG-2) |
Sysmark 2001 | Patch 3 |
Lame | Lame 3.89 MMX, SSE, SSE 2, 3DNow |
WinACE | 2.04, 178 Мб Wave file, Best Compression, Dictionary 4096 KB |
Suse Linux 7.3 | Kernel 2.4.13 compiling |
Поскольку мы желали избежать автоматического распределения ресурсов (что является встроенной возможностью Windows XP), мы решили выбрать для теста Windows 2000. Дело в том, что новая версия Windows оптимизирует работу фоновых приложений, а это может помешать получению точных результатов.
Всего мы провели 17 различных тестов для получения максимально полных и сбалансированных результатов тестирования каждой платформы. Так что вы можете достаточно точно сравнить 7 существующих платформ под Pentium 4. Для определения производительности в OpenGL мы провели четыре теста Quake 3. MPEG производительность определялась в различных тестах: Lame MP3 Encoder сжимал 178 Мб WAV файл в MPEG-1 Layer 3 формат, мы преобразовывали коммерческий DVD-ROM в MPEG-4 формат с помощью XMpeg и DivX, а также мы кодировали видеопоток в MPEG2 с помощью Pinnacle Studio 7. Для определения производительности рендеринга был взят Newtek Lightwave (версия 7b). Чтобы посмотреть производительность при архивировании мы запускали WinACE. Также стандартным тестом стало измерение времени компиляции ядра Linux 2.4.13. Для определения офисной производительности использовался Sysmark 2001.

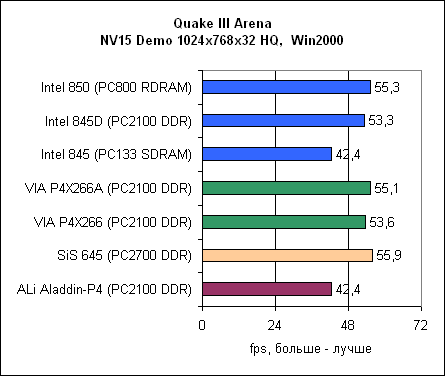

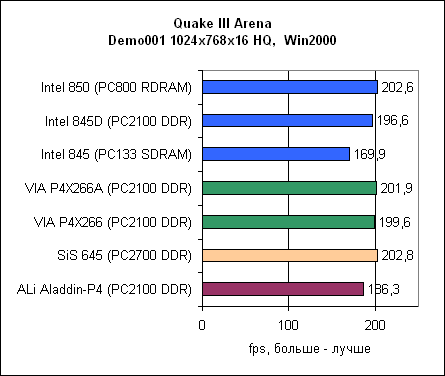

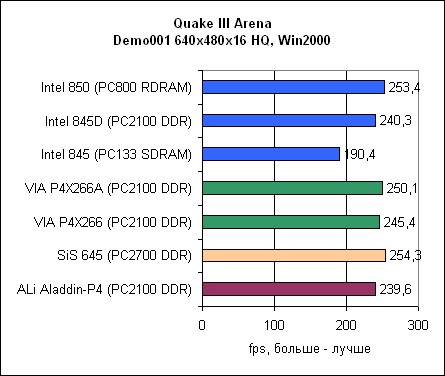

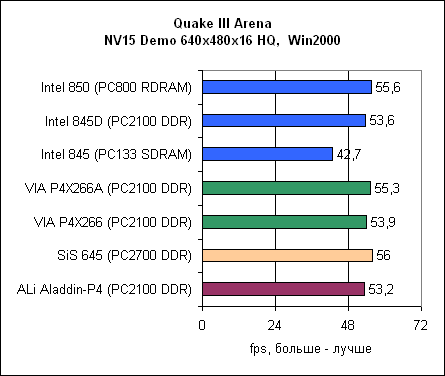

Производительность в OpenGL: Quake 3 Arena
Во всех тестах Quake ALi Aladdin выходит на последнее место среди DDR чипсетов.

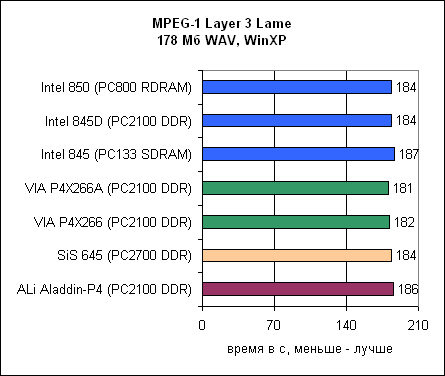

Кодирование MP3 звука: Lame MP3
Мы кодировали 178 Мб звуковой WAV файл в MPEG-1 Layer 3 формат с помощью Lame MP3 Encoder. Как ясно показывают результаты, ALi Aladdin находится на последнем месте среди DDR чипсетов. Единственный чипсет, оставшийся позади – Intel 845 с SDRAM.

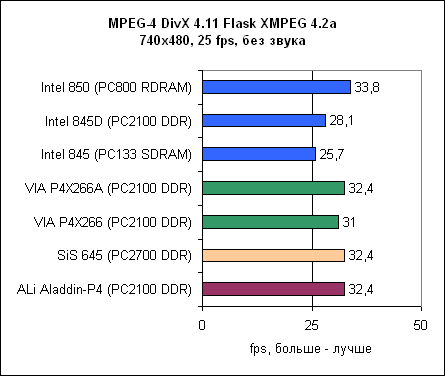

Кодирование MPEG-4 видео: Flask Mpeg и Divx

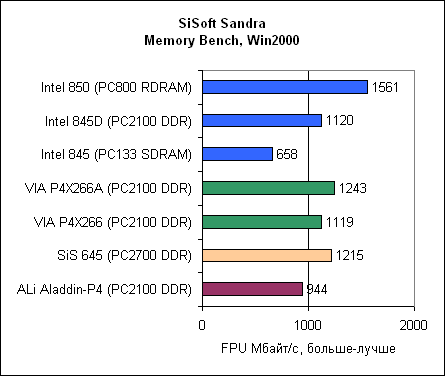

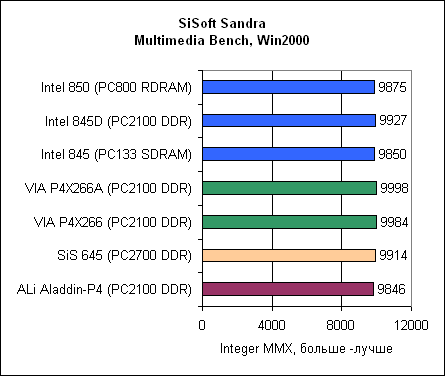

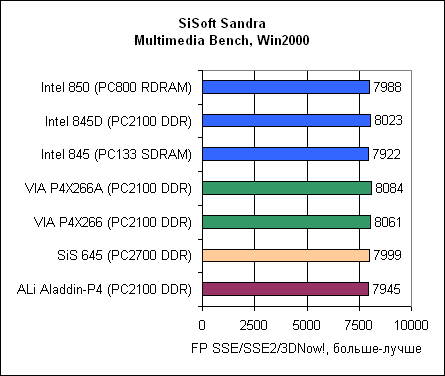

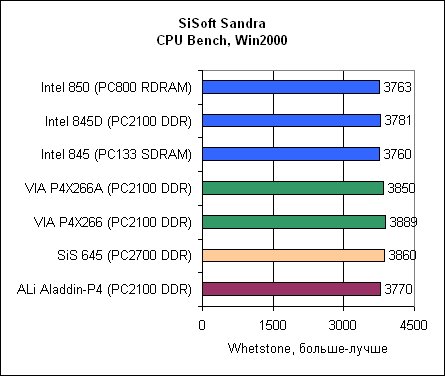

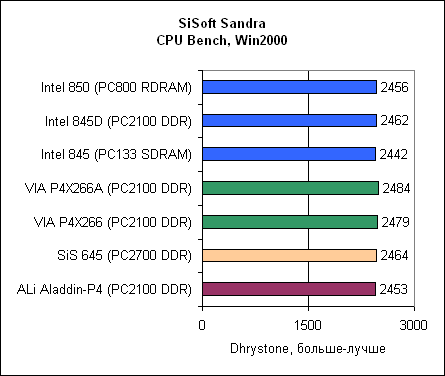

Тестирование SiSoft Sandra: процессор и мультимедиа

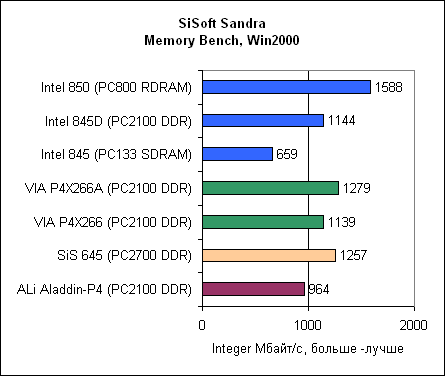

Посмотрите, насколько у ALi Aladdin-P4 низкая производительность памяти. Впрочем, не воспринимайте эти результаты слишком серьезно, поскольку SiSoft Sandra – синтетический тест.

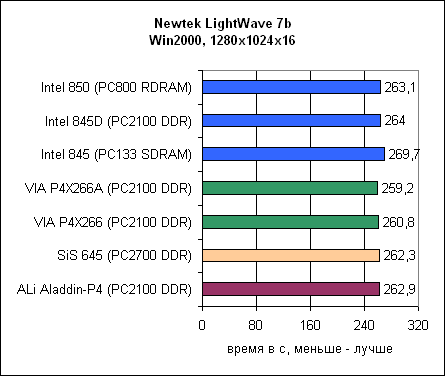

3D рендеринг: Newtek Lightwave 7b
А вот здесь ситуация несколько иная. ALi Aladdin-P4 пришел четвертым, после SiS 645 с DDR333.

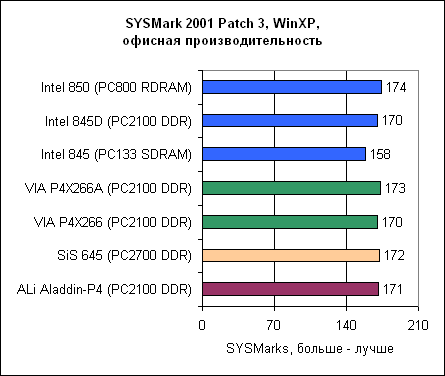

Офисная производительность: Sysmark 2001
И здесь производительность не очень радует – четвертое место.

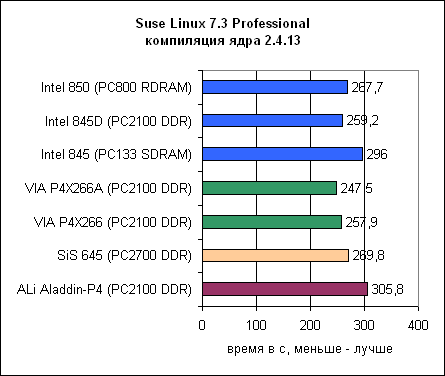

Компиляция Linux: Suse Linux 7.3/Kernel 2.4.13
Полное поражение при компиляции Linux – последнее место. Результаты даже хуже i845 с SDRAM.

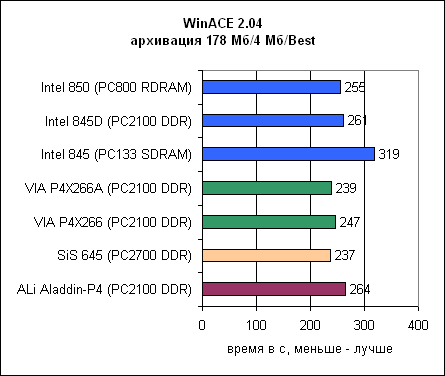

Архивация: WinACE 2.04
Архивация – довольно жизненное применение. Мы использовали WinACE 2.04 для архивации 178 Мб WAV файла. Здесь ALi Aladdin-P4 находится на последнем месте среди DDR чипсетов.

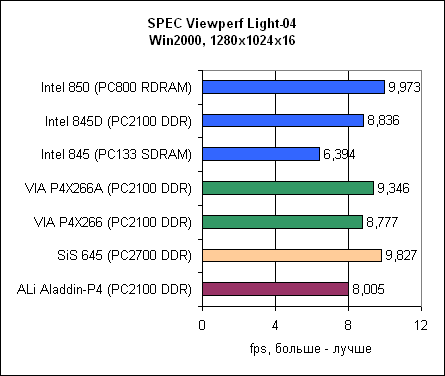

3D рендеринг: SPECviewperf Lightscape
То же самое и здесь – последнее место среди DDR чипсетов.
Кодирование MPEG-2 видео: Pinnacle Studio 7
Что касается создания MPEG-2 фильмов в Pinnacle Studio 7, то здесь Intel Pentium 4/2200 оказался значительно быстрее AMD Athlon XP 2000+. И снова чипсет ALi стал аутсайдером.
Выводы: медленный DDR чипсет под Pentium 4
С некоторыми исключениями можно сказать одно: чипсет ALi Aladdin-P4 сегодня самый медленный DDR чипсет для Pentium 4. Не лучшим образом на результаты тестирования повлияла плохая производительность чипсета в работе с памятью. Зато стабильность оказалась на высоте: эталонная система ни разу не повисла.
Нам не совсем понятна ситуация со спецификациями, указанными в пресс-релизе и на странице производителя. Плата так и не смогла работать с памятью на 166 МГц при 100 МГц FSB. А ведь в ближайшие два-три месяца мы не увидим 133 МГц Pentium 4, тем более, сейчас сложно узнать, будет ли Aladdin-P4 работать с 133 МГц FSB Pentium 4.
Так что ALi должна выпустить нормальный BIOS с выбором DDR333, если чипсет на самом деле поддерживает такую возможность. Что еще отличает чипсет от конкурентов, так это поддержка Ultra DMA/133 на обоих IDE контроллерах. Однако в недостатки можно занести отсутствие поддержки USB 2.0, которую сейчас предлагают SiS 645 и VIA P4X266A. Так что вам придется добавлять дополнительный PCI контроллер USB 2.0.
Самое неприятное для ALi: большинство производителей материнских плат уже подписали нужные контракты с другими поставщиками чипсетов. Так что чипсет будет с трудом проталкиваться на рынок, даже учитывая в два раза меньшую, чем у i845D, цену.
