Мат. плата ASRock X58 SuperComputer на чипсете Intel X58

⇣ Содержание
Несмотря на то, что уже довольно долгое время мы не тестировали материнские платы производства ASRock (последний обзор был в 2005 году), эта компания регулярно представляла новые продукты, используя практически все популярные чипсеты. И нужно отметить, что на фоне всеобщего угасания "второго эшелона" производителей материнских плат, компания ASRock является единственным возмутителем спокойствия. Речь идет о многочисленных нестандартных платах, с различными уникальными возможностями. Многие из этих плат мы рассмотрели год назад в репортаже с компьютерной выставки CeBIT 2008. В 2009 году, компания ASRock поддержала выход платформы Intel LGA1366 и выпустила две материнские платы - X58 SuperComputer и X58 Deluxe на high-end чипсете Intel X58. Для начала рассмотрим первую плату.

Спецификация ASRock X58 SuperComputer


ASRock X58 SuperComputer
Процессор - Core i7 QPI 133 МГц
- Разъем Socket LGA1366
Чипсет - Северный мост Intel X58 (MCH)
- Южный мост Intel ICH10R
- Связь между мостами: DMI
Системная память - Шесть 240-контактных слотов для DDR3 SDRAM DIMM
- Максимальный объем памяти 24 Гб
- Поддерживается память типа DDR3 800/1066/1333/1600*
- Возможен трех- и двухканальный доступ к памяти
- Поддержка технологии Intel XMP
Графика - Четыре слота PCI Express x16
- Поддержка технологии AMD CrossFire
- Поддержка технологии NVIDIA SLI
Возможности расширения - Три 32-битных PCI Bus Master-слота
- Двенадцать портов USB 2.0 (7 встроенных + 5 дополнительных)
- Два порта IEEE1394 (FireWire; 1 встроенный + 1 дополнительный)
- Звук High Definition Audio 7.1
- Два сетевых контроллера Gigabit Ethernet
Возможности для разгона - Изменение частоты QPI от 133 до 300 МГц с шагом 1 МГц; изменение множителя
- Изменение напряжения на процессоре, памяти, контроллере памяти и чипсете
- Утилита ASRock OC Tuner
Дисковая подсистема - Один канал UltraDMA133/100/66/33 Bus Master IDE (VIA VT6330; с поддержкой до двух ATAPI-устройств)
- Поддержка протокола SerialATA II (6 каналов - ICH10R, c поддержкой RAID)
- Поддержка протокола SerialATA II (1 канал - JMicron JMB362)
BIOS - 8 Мбит Flash ROM
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
- Поддержка профилей CMOS
Разное - Один порт для FDD, один последовательный порт, порты для PS/2 клавиатуры и мыши
- STR (Suspend to RAM)
- SPDIF Out
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Основной 24-контактный разъем питания ATX
- Дополнительный 8-контактный разъем питания
Мониторинг - Отслеживание температуры процессора, системы, напряжений, скорости вращения всех вентиляторов
- Технология ASRock Quiet Fan
- Технология ASRock Intelligent Energy Saver
Размер - ATX форм-фактор, 244x305 мм (9,6" x 12")

Коробка

Коробка с платой ASRock X58 SuperComputer довольно солидная, с голографическим покрытием и имеет ручку для переноски.

ASRock X58 SuperComputer упаковка

Комплектация

  • материнская плата;
  • руководство пользователя;
  • CD диск с ПО и драйверами;
  • один ATA133-шлейф, FDD-шлейф;
  • шесть кабелей SerialATA + два переходника питания (два разъема);
  • заглушка на заднюю панель корпуса;
  • три моста SLI;
  • два моста CrossFire.

Комплектация платы выглядит сбалансированной. В частности, к плате прилагаются соединительные мосты как для технологии NVIDIA SLI, так и для AMD CrossFire.


ASRock X58 SuperComputer комплектация 1

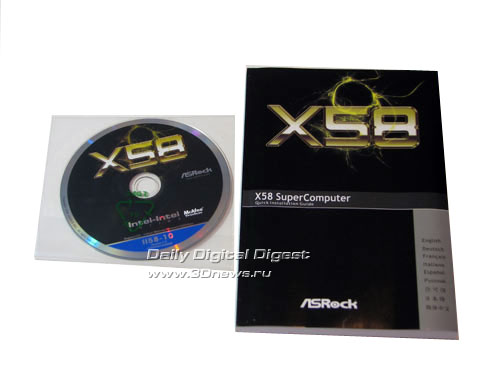

Руководство пользователя произвело неоднозначное впечатление. Книжка довольно толстая (более 200 страниц), но информации мало, поскольку все продублировано на девяти языках. Среди них присутствует русский, но пользоваться этим руководством довольно трудно, поскольку текст является машинным переводом. Кроме того, отсутствует описание функций BIOS, а также фирменных утилит ASRock. Кстати, утилиты и драйверы записаны на CD-диске, на нем также находится антивирусный пакет McAfee.

ASRock X58 SuperComputer коробки

Плата ASRock X58 SuperComputer

Главной особенностью платы ASRock X58 SuperComputer является наличие четырех слотов PEG (PCI Express x16).

ASRock X58 SuperComputer плата
Разъемы питания установлены удобно, по краям платы: основной 24-контактный на нижнем краю, а дополнительный 8-контактный в правом верхнем углу. Причем последний допускает подключение 4-жильного кабеля.

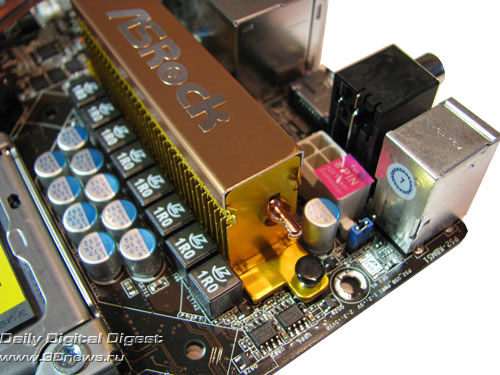

ASRock X58 SuperComputer доп. разъем питания
Отметим, что дизайн PCB не имеет проблемы с блокировкой видеокартой защелок слотов DIMM. Около северного моста установлен 4-контактный разъем CPU_FAN для соответствующего кулера.

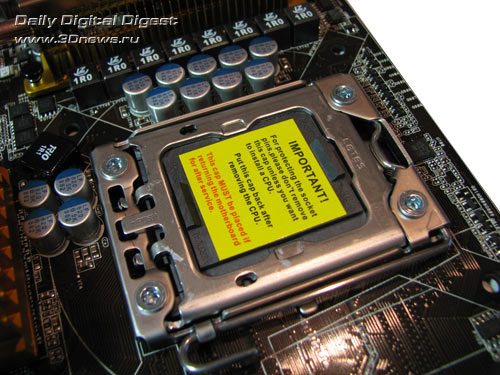

ASRock X58 SuperComputer сокет
Там же установлены остальные 3-контактные разъемы для вентиляторов (4 шт). На северном мосту установлен средних размеров радиатор, который соединен с радиатором на модуле питания при помощи тепловой трубки.

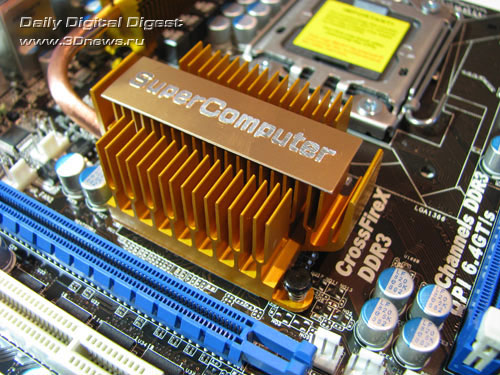

ASRock X58 SuperComputer северный мост
Под северным мостом установлено шесть 240-контактных слотов DIMM для модулей памяти DDR3. Они разбиты они на три группы по два слота, с чередованием цветов. Чтобы задействовать трехканальный режим, нужно установить модули памяти в слоты одного цвета (вариант с тремя модулями).

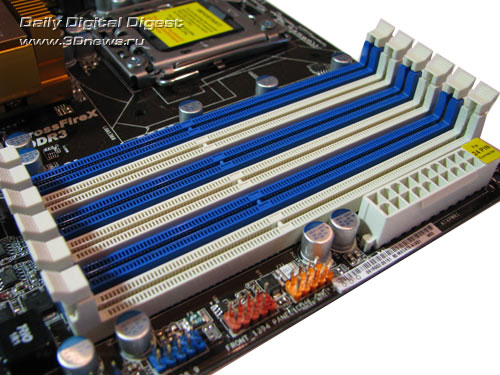

ASRock X58 SuperComputer DIMMs
Отметим, что плата поддерживает память стандарта DDR3-800/1066 (свыше - только при разгоне); а максимальный общий объем памяти равен 24 Гб. На плате установлено четыре слота PCI Express Graphics, которые предназначены для видеокарт.

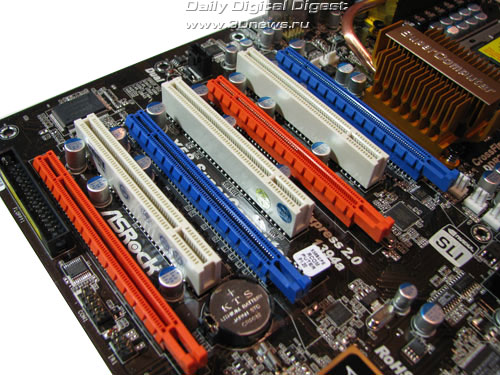

ASRock X58 SuperComputer слоты
Причем на синие слоты выделяются либо 16, либо 8 линий шины PCI Express; на оранжевые - либо 8, либо слоты не используются. Кроме этого, на плате установлено еще три слота PCI.

Возможности расширения

На плате ASRock X58 SuperComputer установлен южный мост ICH10R, с радиатором. В результате плата поддерживает 6 портов SerialATA II, и позволяет объединить диски в RAID массивы уровня 0, 1, 5 и 10. Порты окрашены в красный цвет и ориентированы параллельно плоскости платы.

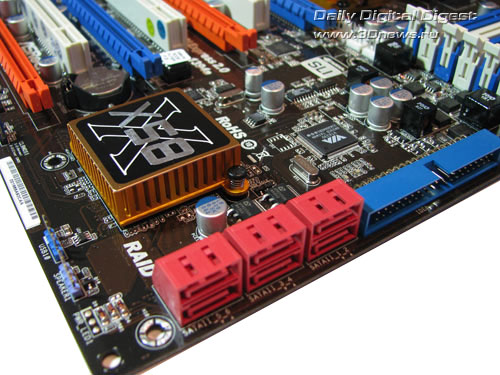

ASRock X58 SuperComputer угол
Кроме того, на плате установлен контроллер JMB362, который поддерживает 2 канала SerialATA II.

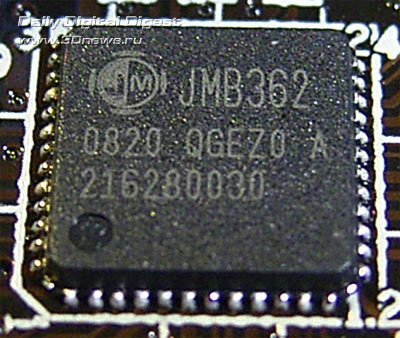

ASRock X58 SuperComputer SATA-контроллер 1
Однако инженеры ASRock реализовали только один канал; соответствующий порт выведен на заднюю панель платы. Причем конструктивное исполнение данного разъема является электрически и физически совместимым с интерфейсом USB. Таким образом, данный разъем можно использовать как для подключения SATA-, так и USB-устройств. Тут же отметим, что плата поддерживает интерфейсы ParallelATA и FDD, причем первый реализован при помощи контроллера VIA VT6330. Этот чип является комбинированным и помимо PATA обеспечивает поддержку еще двух портов FireWire.

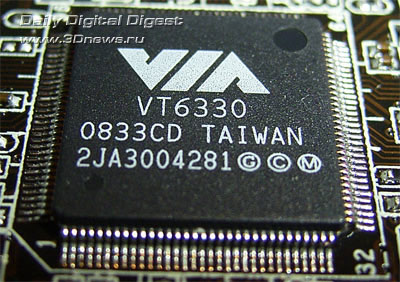

ASRock X58 SuperComputer контроллер FireWire
Далее - на плате установлено 12 портов USB2.0: 7 расположены на задней панели, а еще 5 подключаются при помощи планок (нет в комплекте). Плата ASRock X58 SuperComputer имеет восьмиканальный звук High Definition Audio, а в качестве кодека используется чип ALC 890B.

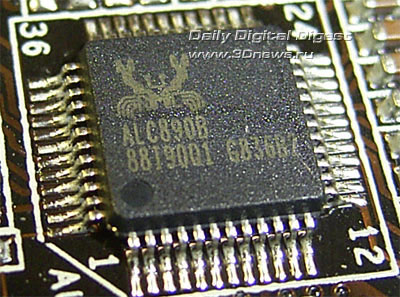

ASRock X58 SuperComputer звуковой контроллер
Несколько слов о сети: на плате установлена пара высокоскоростных сетевых контроллеров Realtek RTL8111DL (Gigabit Ethernet) подключенных к шине PCI Express (x1).

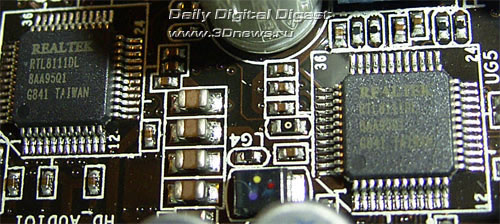

ASRock X58 SuperComputer сетевой контроллер

Оба разъема RJ-45 выведены на заднюю панель платы, которая имеет следующую конфигурацию:


ASRock X58 SuperComputer задняя панель
Инженеры ASRock отказались от размещения на задней панели устаревших LPT- и COM-портов. Впрочем, один COM-порт реализован при помощи планки, которой нет в комплекте.

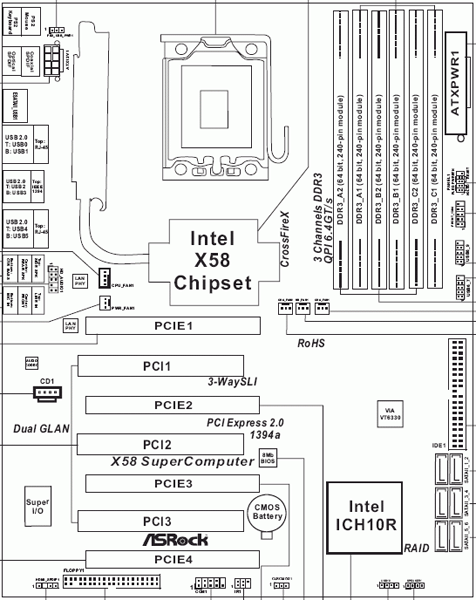

Традиционная схема компонентов:


ASRock X58 SuperComputer

Теперь поговорим о настройках BIOS.

BIOS

BIOS платы ASRock X58 SuperComputer основан на версии AMI BIOS, и его объем равен 8 Мбит. Структура разделов несколько непривычная, но особых неудобств это не доставляет. Куда хуже обстоят дела со скоростью интерфейса - она неприлично низкая. И если просмотру разделов это мешает не сильно, то для установки некоторых параметров придется потратить изрядное количество времени.

ASRock X58 SuperComputer BIOS

Все настройки памяти находятся в отдельном подразделе:


ASRock X58 SuperComputer настройки памяти

Следующий параметр, который влияет на производительность - это установка частоты памяти.


ASRock X58 SuperComputer частота памяти

Еще один параметр, повышающий эффективность памяти - установка "Command Rate":


ASRock X58 SuperComputer 1T

Теперь рассмотрим раздел, посвященный системному мониторингу.


ASRock X58 SuperComputer системный мониторинг
Плата отображает текущие значения температуры процессора, системы, скорости вращения всех вентиляторов, а также уровни напряжений. Процессорный кулер может изменять скорость вращения в зависимости от температуры процессора, благодаря технологии Quiet Fan:

ASRock X58 SuperComputer Smart Fan
Также BIOS дает доступ пользователю к настройке всех функций современных процессоров:

ASRock X58 SuperComputer настройки CPU
Отметим поддержку профилей CMOS, которая позволяет сохранять все настройки BIOS в памяти, и при необходимости загружать их. Плата ASRock X58 SuperComputer поддерживает три независимых профиля:

ASRock X58 SuperComputer BIOS profile
Несколько слов о фирменных утилитах ASRock. Во-первых, это технология энергосбережения Intelligent Energy Saver (IES).

ASRock X58 SuperComputer IES
Во-вторых - технология Instant Boot, которая, по утверждениям разработчиков, позволяет загрузить Windows за 4 секунды.

ASRock X58 SuperComputer Instant Boot
На практике работа этой утилиты выглядит следующим образом: при выключении компьютера, происходит его перезагрузка, затем происходит штатная загрузка Windows (~40 секунд), а затем выполняется гибернация. При повторном включении компьютера пользователь получает чистый и рабочий Windows действительно через несколько секунд. Однако стоит учесть, что данная экономия времени достигнута за счет потраченного времени на дополнительную загрузку Windows. Иными словами, Instant Boot не экономит ни одной секунды, а попросту "забирает" одну минуту в конце рабочего дня, чтобы "вернуть" ее на следующее утро.

Разгон и стабильность

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 8-фазную схему, в которой установлено четыре конденсатора емкостью 270 мкФ и 13 конденсаторов емкостью 820 мкФ.

ASRock X58 SuperComputer PWM

Отметим, что силовые элементы PWM снабжены радиатором.

Набор функций разгона:


ASRock X58 SuperComputer настройки разгона 1
ASRock X58 SuperComputer настройки разгона 2
В виде таблицы:
Плата ASRock X58 SuperComputer
Изменение множителя CPU +
Изменение множителя контроллера памяти + (*)
Изменение QPI от 100 МГц до 300 МГц (1 МГц)
Изменение Vcore от 0,84375 В до 1,6 В (0,00625 В)
Изменение Vsb от 1,12 В до 1,56 В (0,02 В)
Изменение Vmem от 1,53 В до 2,451 В (0,015 В)
Изменение Vtt от +0 до +0,3 В (0,1 В)
Изменение Vioh от 1,11 В до 1,49 В (0,12 В)
Изменение Vpll от 1,82 В до 2,5 В (0,02 В)
Изменение PCI-E от 50 МГц до 150 МГц (1 МГц)
(*) Некоторые инженерные процессоры LGA1366 не позволяют изменять множитель частоты контроллера памяти. Теперь переходим к практическому разгону. Итак, плата ASRock X58 SuperComputer показала следующие результаты: стабильная работа на частоте QPI = 180 МГц с процессором на ядре Bloomfield.

ASRock X58 SuperComputer разгон
Этот результат можно считать неплохим. Для сравнения, результат разгона платы ECS X58B-A точно такой же, а наилучший результат составляет QPI=212 МГц и достигнут на плате ASUS Rampage II Extreme. Причем в последнем случае множитель контроллера памяти имел штатное значение. Продолжая тему разгона, отметим новую фирменную утилиту оверклокинга - OC Tuner:

ASRock X58 SuperComputer OC Tuner

Производительность

При определении стартовой частоты QPI оказалось, что плата завышает ее всего на 0,3 МГц.


ASRock X58 SuperComputer штатная частота

В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Процессор Intel Core i7 920 (LGA1366; 2,66 ГГц; ядро Bloomfield)
Кулер Боксовый
Видеокарта ASUS 8800 GT (GeForce 8800 GT; PCI Express x16)
Версия драйвера: 180.48 WHQL
Звуковая карта -
HDD Samsung HD160JJ
Память 3x1024 Мб Qimonda DDR3-1333
Корпус FSP 550 Вт
OS MS Vista

Вначале посмотрим на результаты синтетических тестов.


Тест производительности Everest
Тест производительности Everest
Тест производительности 3DMark
Тест производительности процессора 3DMark

Тесты прикладного ПО.


Тест производительности 3D Max
Тест производительности CineBench
Тест производительности POV
Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.
Тест производительности DivX
Тест производительности Xvid
Сжатие данных (WinRAR) измерялось в кб/с, т.е. больше - это лучше.
Тест производительности WinRAR

Теперь - тесты игровых программ.


Тест производительности Quake 4
Тест производительности Serious Sam 2
Тест производительности Company of Heroes
Тест производительности Crysis
Тест производительности PTB
Тест производительности Supreme Commander
Тест производительности Unreal Tournament 3
Тест производительности World in Conflict
Тест производительности X3

Выводы

Плата ASRock имеет довольно претенциозное название X58 SuperComputer. Очевидно, это намек на то, что на базе данной материнской платы пользователь может построить свой собственный суперкомпьютер, аналогичный NVIDIA Tesla, в котором используются четыре видеоадаптера GTX 280 и технология NVIDIA CUDA. Наличие четырех слотов PCI Exress Graphics это действительно супер, но общее впечатление от платы несколько портит ее розничная цена, которая превышает 11 тысяч рублей (приблизительно столько стоит плата ASUS P6T-Deluxe). Мы рекомендуем данную плату тем пользователям, которым необходимо использовать в системе 4 видеокарты. Даже если вы не планируете заниматься научными расчетами, только представьте себе, какую мощную игровую систему можно создать на основе этой платы – три топовых видеокарты в связке 3-WAY SLI плюс еще одна видеокарта для расчета физики.

Заключение

Плюсы:
  • высокая стабильность и производительность;
  • 8-фазная схема питания процессора;
  • наличие четырех слотов PCI Express x16 v2.0;
  • поддержка технологий NVIDIA SLI/3-Way SLI и AMD CrossFireX;
  • поддержка SerialATA II/RAID (семь каналов; ICH10R + JMB362);
  • поддержка одного канала P-ATA (VIA VT6330);
  • звук High Definition Audio 7.1 + два сетевых контроллера Gigabit Ethernet;
  • поддержка интерфейса USB 2.0 (двенадцать портов) и IEEE-1394 (FireWire; два порта);
  • широкий набор фирменных технологий ASRock (OC Tuner, IES, профили CMOS, Quiet Fan и проч.);
  • пассивная система охлаждения чипсета и модуля питания.
Минусы:
  • завышенная цена.
Особенности платы:
  • на задней панели нет LPT- и COM-портов;
  • комбинированный eSATA/USB-порт.
