Мат.плата ASUS M4A79T Deluxe на чипсете AMD 790FX

⇣ Содержание

Некоторое время назад мы рассмотрели плату ASUS M4A79 Deluxe на чипсете AMD 790FX, а сейчас нам в руки попала модель M4A79T Deluxe на том же самом наборе логики. Внешне обе платы выглядят одинаково, а разница в названии заключается всего в одной букве. Поэтому возникает вопрос - а стоит ли посвящать этой плате отдельный обзор? Оказывается - стоит. Дело в том, что буква "T" означает поддержку памяти стандарта DDR-3. Это означает, что плата ASUS M4A79T Deluxe работает исключительно с процессорами AM3, и установить процессоры AM2/AM2+ на нее не получится. Цены на память DDR2 и DDR3 в ближайшем будущем сравняются, поэтому со стороны компании AMD расширение ассортимента процессоров AM3 выглядит вполне своевременным и оправданным.

Спецификация ASUS M4A79T Deluxe


ASUS M4A79T Deluxe
Процессор - AMD AM3
Чипсет - Северный мост AMD 790FX
- Южный мост AMD SB750
- Связь между мостами: A-Link 2
Системная память - Четыре 240-контактных слота для DDR-3 SDRAM DIMM
- Максимальный объем памяти 16 Гб
- Возможен двухканальный доступ к памяти
- Поддерживается память типа DDR3 800/1066/1333/1600*
- Индикатор питания на плате
Графика - Четыре слота PCI Express x16
Возможности расширения - Два 32-битных PCI Bus Master-слота
- Двенадцать портов USB 2.0 (6 встроенных + 6 дополнительных)
- Два порта IEEE1394 (FireWire; 1 встроенный + 1 дополнительный)
- Встроенный звук High Definition Audio
- Сетевой контроллер Gigabit Ethernet
Возможности для разгона - Изменение частоты HTT от 200 до 600 МГц; изменение множителей CPU, CPU-NB и HT
- Изменение напряжения на процессоре, памяти, контроллере памяти, HT и чипсете (nb+sb)
- Технология ASUS AI Overclocking
- Утилита ASUS Turbo-V
Дисковая подсистема - Один канал UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до двух ATAPI-устройств & RAID 0, 1)
- Поддержка протокола SerialATA II (6 каналов - SB750, c поддержкой RAID 0,1,5, 0+1 и JBOD)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS - 8 MBit Flash ROM
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
- Технология ASUS EZ Flash 2
- Технология ASUS CrashFree BIOS 2
- Технология ASUS MyLogo 2
- Технология ASUS OC Profile
- Multi-languages BIOS
Разное - Один порт для FDD, один последовательный порт, порты для PS/2 мыши и клавиатуры
- Кнопки включения, перезагрузки
- IrDA
- STR (Suspend to RAM)
- SPDIF Out
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- 24-контактный разъем питания ATX (ATX-PW)
- Дополнительный 8-контактный разъем питания
Мониторинг - Отслеживание температуры процессора, системы, мониторинг напряжений, определение скорости вращения трех вентиляторов
- Технология Q-Fan 2
- Технология ASUS AI Nap
Размер - ATX форм-фактор, 244x305 мм (9,63" x 12")
Нет данных

Коробка

Плата упакована в стандартную коробку со фирменным дизайном ASUS:


ASUS M4A79T Deluxe коробка

Комплектация

  • материнская плата;
  • DVD-диск с ПО и драйверами;
  • руководство пользователя на английском языке;
  • один ATA133-шлейф;
  • пять SerialATA-кабелей;
  • набор дополнительных коннекторов Q-Connector;
  • заглушка на заднюю панель корпуса;
  • планка с двумя портами USB 2.0 и одним портом FireWire;
  • два гибких моста CrossFire.

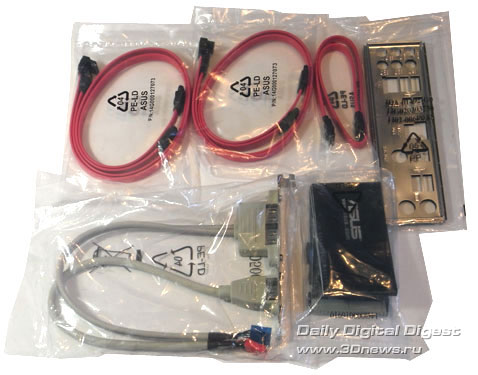

Комплектация платы несколько несбалансирована - отсутствуют переходники питания для SerialATA-устройств, но при этом есть планка с дополнительными портами.


ASUS M4A79T Deluxe комплектация 2

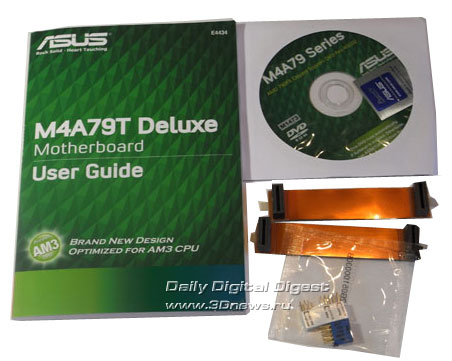

Отметим, что для соединения видеокарт в массив CrossFire в комплектации есть два соответствующих гибких моста. Что касается документации, то она выполнена на высоком уровне, что характерно для продукции ASUS. То же можно сказать о содержимом DVD-диска - набор дополнительного ПО довольно обширен.


ASUS M4A79T Deluxe комплектация 1

Плата ASUS M4A79T Deluxe

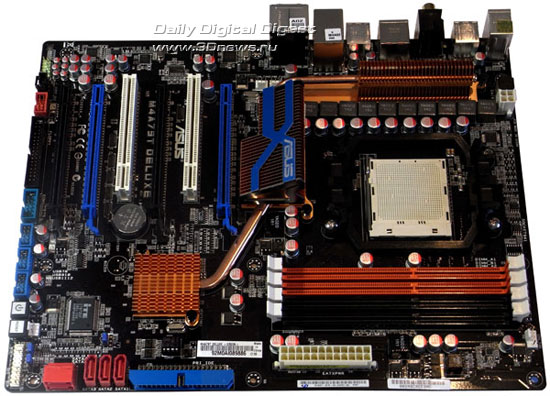

Дизайн PCB оказался довольно удачным и не содержит наиболее распространенных проблем, связанных с блокировкой слотов DIMM или неудобного расположения разъемов питания.


ASUS M4A79T Deluxe плата

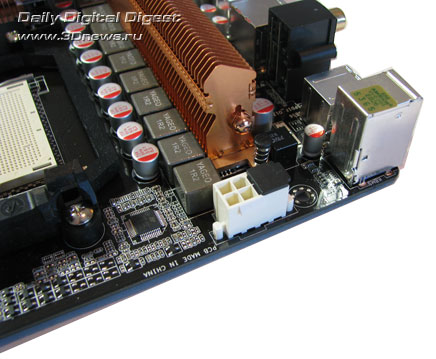

Тут же отметим, что хотя плата рассчитана для работы с четырьмя видеокартами, никаких добавочных разъемов питания не предусмотрено. Инженеры ASUS ограничились только двумя разъемами: основным (24-контактный) на нижнем краю платы и дополнительным (8-контактный; сохранена обратная совместимость с БП с 4-контактным кабелем) - на правом краю платы.


ASUS M4A79T Deluxe доп. разъем питания

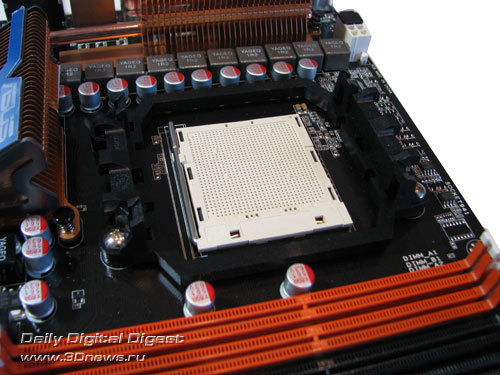

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN для подключения процессорного кулера.


ASUS M4A79T Deluxe сокет

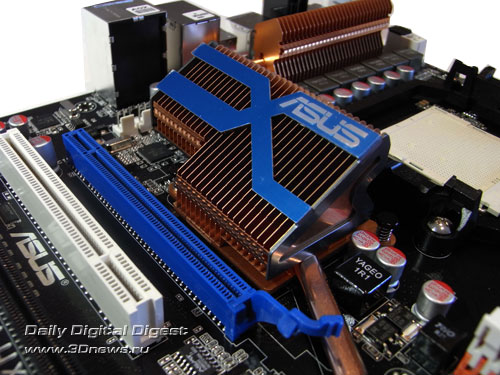

Кроме него, на плате установлено еще три 3-контактных разъема: CHA_FAN1 - в левом нижнем углу, CHA_FAN2 и PWR_FAN - около "северного моста". Впрочем, ни один из этих разъемов не используется, поскольку на плате установлена полностью пассивная система охлаждения, которая включает радиаторы на "северном" и "южном мостах", а также радиатор на преобразователе питания. Все радиаторы соединены между собой при помощи тепловой трубки.


ASUS M4A79T Deluxe северный мост

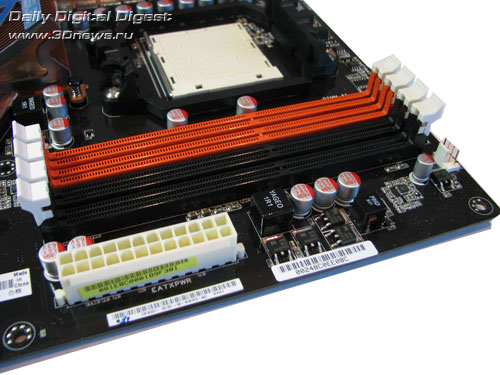

На плате установлено четыре слота DIMM для памяти стандарта DDR-3, а максимальный объем памяти равен 16 Гб.


ASUS M4A79T Deluxe слоты DIMM

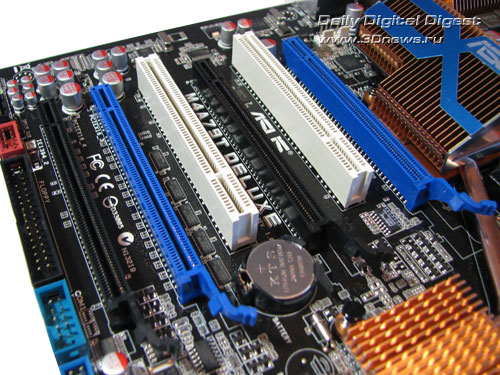

Что касается возможностей расширения, то на плате установлено четыре слота PCI Express х16, а также два слота PCI.


ASUS M4A79T Deluxe слоты расширения

Отметим, что распределение линий PCI Express между слотами возможно по следующим схемам: 16+1+16+1, 16+8+8+1 или 8+8+8+8. Также нужно иметь в виду, что 16 линий могут выделяться только на синие слоты, поэтому для корректной установки видеокарт необходимо просмотреть руководство пользователя.

Возможности расширения

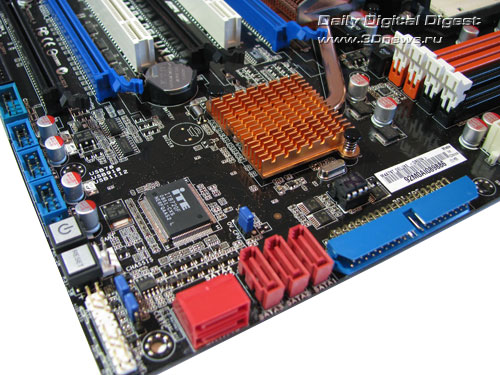

Плата ASUS M4A79T Deluxe, благодаря "южному мосту" SB750, поддерживает шесть каналов SerialATA-II. Пять соответствующих разъемов расположены около "южного моста", а шестой выведен на заднюю панель платы.


ASUS M4A79T Deluxe угол

Кроме того плата поддерживает один канал ParallelATA, что в итоге позволяет подключить к плате восемь жестких дисков (шесть SATA + два PATA).

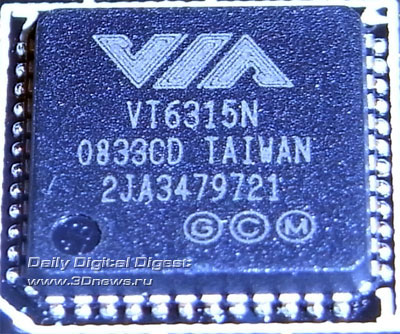

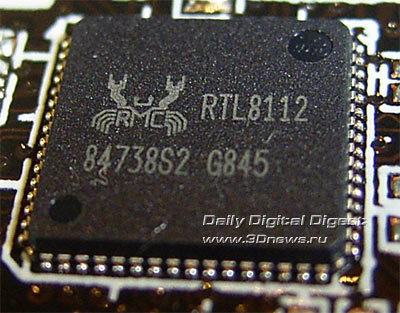

На плате установлен гигабитный сетевой контроллер RTL 8112, а также контроллер последовательной шины FireWire - VT6315N, производства компании VIA. Причем один порт IEEE1394 расположен на задней панели, а другой подключается при помощи планки (есть в комплекте).


ASUS M4A79T Deluxe сеть
ASUS M4A79T Deluxe FireWire

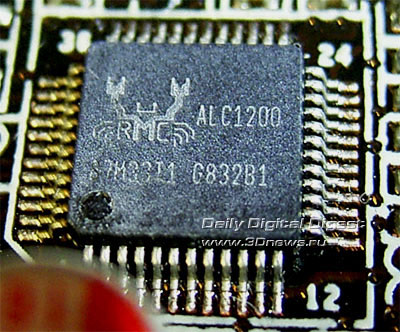

Плата поддерживает 12 портов последовательной шины USB 2.0, шесть из которых расположены на задней панели, а еще шесть подключаются при помощи планок (в комплекте одна планка с двумя портами). В качестве встроенного звукового кодека High Definition Audio используется чип ALC1200, который поддерживает выход на восемь каналов.


ASUS M4A79T Deluxe звук

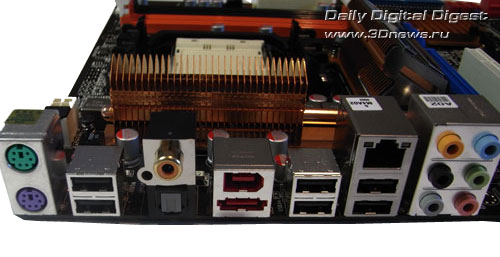

Задняя панель платы имеет следующий вид:


ASUS M4A79T Deluxe задняя панель

Вы можете заметить полное отсутствие LPT- и COM-портов (один COM-порт реализован через планку; нет в комплекте). На их месте расположены оптический и коаксиальный выход SP-DIF, а также пара портов USB 2.0, один порт SATA II и один порт FireWire.

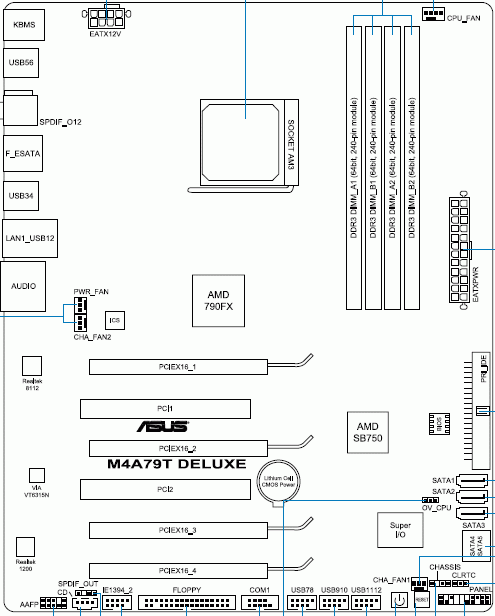

Традиционная схема платы:


ASUS M4A79T Deluxe задняя панель

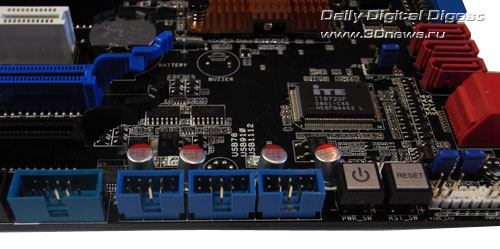

На плате присутствуют две перемычки: CLRTC (в левом нижнем углу) - для сброса настроек CMOS, OV_CPU (там же) - расширения диапазона установки Vcore с 1,7 В до 1,9 В. Отметим, что в левом нижнем углу на плате установлены кнопки запуска и перезагрузки системы (все кнопки имеют подсветку):


ASUS M4A79T Deluxe кнопки

Теперь поговорим о настройках BIOS.

BIOS

BIOS платы ASUS M4A79T Deluxe основан на версии AMI BIOS.


ASUS M4A79T Deluxe BIOS

Расширенный набор настроек памяти находится в разделе "AI Tweaker/Memory Configuration":


ASUS M4A79T Deluxe настройки памяти 2
ASUS M4A79T Deluxe настройки памяти 3
ASUS M4A79T Deluxe настройки памяти 4

Параметр, отвечающий за выбор частоты памяти, находятся там же:


ASUS M4A79T Deluxe частота памяти

Теперь рассмотрим раздел, посвященный системному мониторингу.


ASUS M4A79T Deluxe системный мониторинг

Плата отслеживает текущую температуру процессора и системы, напряжения и скорости трех вентиляторов. Кроме того, пользователь может управляет скоростью процессорного и системного кулера с помощью функции Q-Fan 2.


ASUS M4A79T Deluxe Q-Fan 2

Необходимо отметить то, что пользователь получает доступ ко всем технологиям, которые поддерживаются современными процессорами AMD:


ASUS M4A79T Deluxe CPU

Одним из способов обновления прошивки BIOS является утилита EZ Flash 2, которая встроена в BIOS.


ASUS M4A79T Deluxe EZ Flash 2

Также упомянем технологию OC Profile, которая позволяет сохранять все настройки BIOS в памяти и при необходимости загружать их.


ASUS M4A79T Deluxe OC Profile

Еще отметим поддержку технологии Express Gate Lite, которая является неоспоримым достоинством любой современной материнской платы ASUS.


ASUS M4A79T Deluxe Express Gate Lite

Кстати, оболочка инсталляционного диска снимает с пользователя задачу установки Express Gate Lite и может активировать ее вместе с установкой драйверов для чипсета. Также можно установить утилиту мониторинга PC Probe II, многофункциональную утилиту AI Suite,


ASUS M4A79T Deluxe AI Suite

утилиту разгона Turbo-V и небольшую программку Q-Button. Об оверклокинге мы поговорим чуть позже, а сейчас посмотрим на Q-Button.


ASUS M4A79T Deluxe Q-Button

С ее помощью можно переназначить функцию кнопки "Power", которая установлена на плате. Одним из вариантов является перевод системы в режим энергосбережения AI Nap; другой полностью противоположный - разгон системы с помощью одного из профилей Turbo-V.

Разгон и стабильность

Теперь посмотрим на преобразователь питания. Он имеет 8-фазную схему, в которой установлены четыре конденсатора емкостью 270 мкФ и 11 конденсаторов - емкостью 560 мкФ. Также отметим, что питание встроенного контроллера памяти осуществляется по двухфазной схеме.


ASUS M4A79T Deluxe PWM

Теперь переходим к рассмотрению функций разгона:


ASUS M4A79T Deluxe функции разгона 1

Во-первых, плата ASUS M4A79T Deluxe позволяет изменять частоту HTT в диапазоне от 200 МГц до 600 МГц с шагом 1 МГц. Во-вторых, пользователь может поменять множитель шины HyperTransport:


ASUS M4A79T Deluxe множитель HT

В-третьих, можно изменить множитель контроллера памяти:


ASUS M4A79T Deluxe множитель NB

Перечислим остальные функции разгона:

Плата ASUS M4A79T Deluxe
Изменение множителя CPU +
Изменение множителя HT +
Изменение множителя CPU-NB +
Изменение HTT от 200 МГц до 600 МГц (1 МГц)
Изменение Vcore от 0,8 В до 1,7 В; +0,2В (0,0125 В)
Изменение Vmem от 1,5 В до 2,5 В (0,02 В)
Изменение Vcpu-nb от 0,8 В до 1,55 В (0,0125 В)
Изменение Vdda от 2,5 В до 2,8 В (0,1 В)
Изменение Vht от 1,2 В до 1,5 В (0,02 В)
Изменение Vdd от 1,1 В до 1,4 В (0,02 В)
Изменение Vnb18 1,8 В; 2,0 В
Изменение Vsb 1,2 В; 1,35 В
Изменение PCI-E от 100 МГц до 150 МГц (1 МГц)

Мы достигли максимально стабильной частоты HTT, равной 256 МГц:


ASUS M4A79T Deluxe разгон

Стоит отметить, что эпизодически материнская плата некорректно (с завышением) выставляла напряжение Vcore, после сброса всех настроек CMOS по умолчанию. Причем завышение настолько большое (1,65 В!), что сама плата останавливает загрузку с соответствующим сообщением.

Также разгонять систему можно с помощью утилиты Turbo-V:


ASUS M4A79T Deluxe TurboV

И хотя опытные оверклокеры предпочтут разгон из BIOS, определенная польза от этой утилиты есть - она предоставляет информацию о штатных напряжениях шины HT, контроллера памяти и мостов чипсета.

Производительность

Отметим, что плата ASUS M4A79T Deluxe устанавливает штатную частоту HTT с небольшим завышением:


ASUS M4A79T Deluxe  штатная частота

Во время тестирования производительности мы сравнили плату ASUS M4A79T Deluxe с платой ASUS M4A78T-E на чипсете AMD 790GX.

В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Процессор AMD Phenom II X3 720 (2,8 ГГц; ядро Deneb)
Кулер Gigabyte 3D Cooler GP Edition
Видеокарта ASUS 8800 GT (GeForce 8800 GT; PCI Express x16)
Версия драйвера: 180.48 WHQL
Звуковая карта -
HDD Samsung HD160JJ
Память 2x 1024 Мб Qimonda DDR3-1333
Блок питания FSP 550 Вт
OS MS Vista

Вначале посмотрим на результаты синтетических тестов.


Тест производительности Everest
Тест производительности Everest
Тест производительности 3DMark
Тест производительности процессора 3DMark

Теперь - тесты игровых программ.


Тест производительности Quake 4
Тест производительности Serious Sam 2
Тест производительности Company of Heroes
Тест производительности Crysis
Тест производительности PTB
Тест производительности Supreme Commander
Тест производительности Unreal Tournament 3
Тест производительности World in Conflict

Тесты прикладного ПО.


Тест производительности 3D Max
Тест производительности CineBench
Тест производительности POV
Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.
Тест производительности DivX
Тест производительности Xvid
Сжатие данных (WinRAR) измерялось в кб/с, т.е. больше - это лучше.
Тест производительности WinRAR

Выводы

Компания ASUS позиционирует версию M4A79T Deluxe (DDR3) на ступеньку выше, чем M4A79 Deluxe (DDR2). На практике это выражается в цифрах на ценниках: если плата M4A79 Deluxe (DDR2) предлагается за 6500-7500 руб, то ее DDR3-модификация дороже - от 7000 до 8000 руб. Стоит ли переплачивать? Мы думаем, что нет. Дело в том, что на плату с DDR2 можно установить куда больше различных процессоров, включая довольно дешевые. Кроме того, планка памяти DDR2 стоит дешевле аналогичной по объему планки DDR3. В результате, при точно таком же уровне производительности готовая система получается дешевле. Поэтому версию M4A79T Deluxe (DDR3) мы советует только тем пользователям, которым по каким-то причинам необходима именно система с памятью стандарта DDR-3.

Вместе с тем, отметим, что с технической точки зрения, материнская плата ASUS M4A79T Deluxe практически не имеет недостатков и является довольно качественным продуктом. Несмотря на базовые возможности расширения, плата может похвастаться наличием четырех слотов PCI Express x16, довольно мощных функций разгона и большого количества фирменных технологий ASUS.

Заключение

Плюсы:
  • отличная стабильность и производительность;
  • четыре слота PCI Express x16;
  • поддержка технологии CrossFire/CrossFireX;
  • поддержка SerialATA II (шесть каналов; RAID);
  • поддержка ParallelATA (один канал);
  • сетевой гигабитный контроллер и 8-канальный звук High Definition Audio;
  • поддержка интерфейса USB 2.0 (12 портов) и FireWire (два порта);
  • набор фирменных технологий ASUS: (PC Probe II, OC Profile, CrashFree BIOS 2, MyLogo 2, Q-FAN 2 и проч.);
  • дополнительный набор технологий AI Proactive (AI Overclocking, AI Net 2 и проч.);
  • пассивная система охлаждения платы;
  • технология ASUS Express Gate Lite.
Минусы:
  • недоработки BIOS.
Особенности платы:
  • посредственные результаты разгона;
  • кнопки Power, Reset.
