ASUS M2N32-WS Pro на NVIDIA nForce 590 SLI

Сегодня мы рассмотрим очень интересную плату ASUS M2N32-WS Pro, которая основана на чипсете NVIDIA nForce 590 SLI. Особенностью платы является ее ориентация на профессиональные рабочие станции, которая выражается в наличии двух слотов PCI-X.

Если говорить кратко, то спецификации шины PCI-X были утверждены в 1998 году, а ее основными отличиями от "обычной" PCI является 64-битность (PCI - 32 бит), большая частота 66-133 МГц (PCI - 33 МГц), и как следствие, большая пропускная способность. Последняя, кстати, составляет 1,06 Гб/с при частоте 133 МГц!

С момента появления этой шины, под нее разрабатывались различные профессиональные карты: контроллеры SCSI/iSCSI, Fibre Channel, 10-Гбит/с Ethernet, InfiniBand и пр. Понятно, что обычные пользователи в глаза не видели подобных устройств, поскольку их необходимость в домашних условиях практически равна 0. Однако, профессионалы имеющие подобные платы расширения с удовольствием встретят появление платы ASUS M2N32-WS Pro, поскольку она позволит перейти на новую платформу, при сохранении части старого оборудования.

Стоит отметить, что эта материнская плата может заинтересовать и обычных пользователей. Во-первых, шина PCI-X имеeт обратную совместимость с шиной PCI. А во-вторых, что более важно, ориентация на профессиональное использование подразумевает очень высокую надежность работы. Это означает, что разработка платы осуществлена особо тщательно, дизайн PCB проверялся и перепроверялся, а используемые компоненты имеет гарантированно высокий запас надежности. Обычные платы производства ASUS и так одни из лучших в плане надежности, а следовательно модель M2N32-WS Pro должна быть еще лучше по этому показателю. Тут же отметим, что запас надежности является практически синонимом "потенциалу разгона", конечно при наличии соответствующих функций. А это означает, что данная плата может заинтересовать и оверклокеров.

Однако перечисленные факты привели к тому, что материнская плата ASUS M2N32-WS Pro стоит на 30-50 $ дороже аналогичной платы M2N32-SLI Deluxe. Поэтому в нашем обзоре мы посмотрим: насколько оправдана эта разница в цене.

Спецификация ASUS M2N32-WS Pro

Коробка

Плата упакована в довольно внушительную коробку с сдержанным дизайном:

Одна страница обложки раскрывается наподобие книги:

Комплектация

• Материнская плата;
• CD-диск с ПО и драйверами;
• CD-диск с дополнительным ПО + описание;
• Руководство пользователя на английском языке;
• Один ATA-133 шлейф, FDD шлейф;

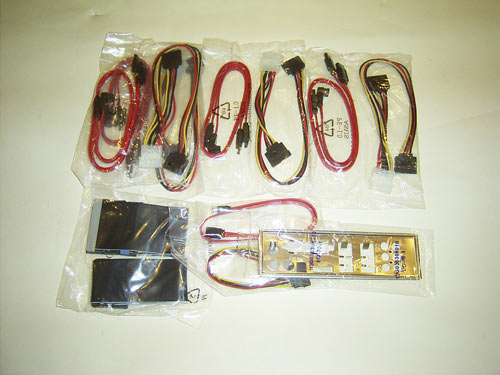

• Девять Serial ATA кабелей + пять переходников питания (девять разъемов);
• Заглушка на заднюю панель корпуса;

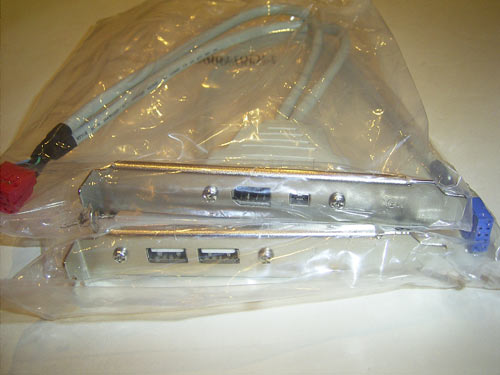

• Брекет с двумя портами USB 2.0;
• Брекет с двумя портами Firewire;
• SLI - коннектор;
• Микрофон SoundMAX;
• Набор дополнительных коннекторов Q-Connector;

В целом комплектация платы выглядит сбалансированной. В частности присутствуют 9 кабелей Serial ATA и соответствующие переходники питания. Также есть один Parallel ATA шлейф и шлейф для дисковода.

Впрочем, один PATA шлейф пользователю придется докупить (плата поддерживает два PATA канала). Также придется докупить пару брекетов с USB портами (необходимо 4 дополнительных порта), а также брекет с COM-портом. Дело в том, что к плате можно подключить 2 порта Firewire и 6 портов USB 2.0, а в комплекте есть только один брекет с парой портов Firewire и брекет с двумя USB портами.

Руководство пользователя очень качественное и подробное.

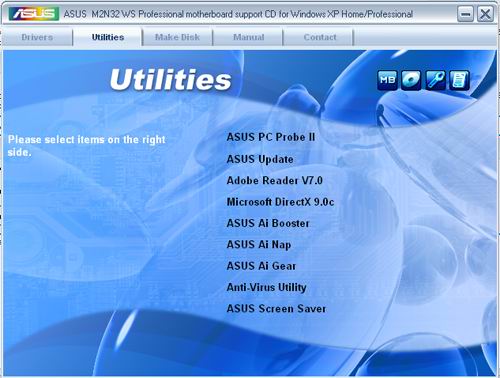

Что касается обычного диска с драйверами, то на нем (помимо драйверов для Windows и Linyx) можно найти набор фирменных утилит ASUS (PC Probe (есть также 64-битная версия), AIBooster, Update, MyLogo 2 + набор заставок ). Кроме того, на диске записан пакет Norton Internet Security 2005, а также утилита NVIDIA nTune.

В комплекте есть еще один CD-диск с дополнительным программным обеспечением (InterVideo WinDVD Suite: WinDVD5, DVD Copy2, WinDVD Creator и DiscMaster2).

Теперь посмотрим на гибкий SLI-коннектор, который предназначен для соединения двух видеокарт. Тут же отметим отсутствие усилительного брекета для жесткой фиксации двух видеокарт (оно и понятно, гибкий SLI-коннектор таким способом зафиксировать невозможно).

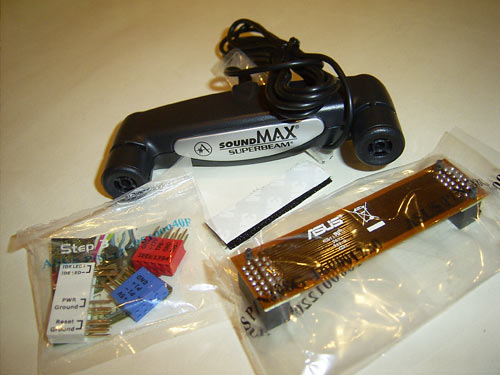

Теперь перечислим нестандартные элементы комплектации - это специальные коннекторы (Quick Connection Kit), к которым можно подключить все кабели от корпуса (кнопки "Power", "Reset", кабель от индикатора "HDD", и пр), а потом подключить их к плате одним движением руки.

Также в комплектацию включен специальный микрофон SoundMAX (производитель Andrea). Используя два разнесенных микрофона, разработчики добились частичного снижения помех и звуковых отражений, а также ликвидировали фоновые шумы с помощью функции Noise Filter.

И наконец отметим, что плата имеет весьма "продвинутую" систему охлаждения чипсета (как северного, так и южного моста), которая соединена с радиатором на модуле питания при помощи тепловых трубок. Однако привычного дополнительного вентилятора в комплектации нет. И поэтому, пользователю придется либо экспериментировать с добавочным охлаждением, либо использовать процессорный кулер с большим воздушным потоком (чтобы его хватило для охлаждения упомянутых радиаторов).

Плата ASUS M2N32-WS Pro

Первый же взгляд на плату отмечает две основные особенности: два длинных слота PCI-X, а также массивную систему охлаждения чипсета и модуля питания. Итак, на южном мосту установлен медный радиатор, из которого выходит тепловая трубка. Она пронизывает радиатор на северном мосту, из которого выходит вторая тепловая трубка. Обе трубки заканчиваются в массивном медном радиаторе, который установлен на модуле питания. Таким способом практически все тепло с чипсета переходит на радиатор модуля питания. Этот радиатор охлаждается набегающим потоком воздуха с процессорного кулера.

Стоит отметить, что система охлаждения реализована очень грамотно, и совершенно не мешает сборщику системы. Расположение остальных элементов платы также не создает каких-либо трудностей. В частности основной 24-контактный разъем питания установлен на нижнем краю платы, а дополнительный 8-контактный (сохранена обратная совместимость с БП с 4-контактным кабелем) - на правом краю платы:

для удобства подключения 4-контактного кабеля, "лишние" контакты закрыты пластиковой крышкой

Кроме того, дизайн PCB предусматривает установку еще одного разъема питания (типа Molex; около слотов DIMM), однако он не распаян:

Процессорный сокет окружен стандартной пластиковой рамкой, а на обратной стороне платы установлена металлическая усилительная пластина.

Рядом с сокетом установлен 4-контактный разъем CPU_FAN для подключения процессорного кулера. Кроме него, на плате установлено еще пять(!) подобных разъемов: CHA_FAN1 и CHA_FAN3 - около северного моста, CHA_FAN2 и CHA_FAN4 - около южного, и SPS_FAN2 в правом нижнем углу платы.

На северном мосту установлен медный радиатор, который соединен с радиаторами южного моста и модуля питания при помощи тепловых трубок. Обратите внимание, что радиатор совмещен с медной пластиной, под которой установлен мост PCI-X - NEC uPD720404.

Под северным мостом, на плате установлено четыре слота DIMM; при этом максимальный объем памяти составляет 8 Гб.

Для включения двухканального режима необходимо устанавливать модули в слоты одного цвета. Также отметим наличие на плате зеленого светодиода SB_PWR, который загорается, как только на плату подается питание.

Что касается возможностей расширения, то на плате установлено два слота PCI Express х16 (оба с фиксаторами), а также два слота PCI Express x1, один слот PCI и пара слотов PCI-X.

Отметим, что поддержка слотов PCI-X появилась лишь благодаря установке на плату чипа NEC uPD720404. Также отметим, что если установить одно PCI-X устройство, то оно будет работать на частоте шины 133 МГц, а если 2 - то на частоте 100 МГц.

Возможности расширения

Плата ASUS M2N32-WS Pro поддерживает 6 каналов Serial ATA-II.

Соответствующие разъемы окрашены в красный цвет и расположены около южного моста. Также на плате установлен дополнительный RAID контроллер 88SE6141 производства компании Marvell. Этот чип обеспечил поддержку еще 4 каналов Serial ATA II. Причем три порта расположены около южного моста (окрашены в черный цвет), а еще один порт выведен на заднюю панель платы.

Также важно отметить, что этот чип поддерживает один канал Parallel ATA, что вкупе с одним каналом Parallel ATA поддерживаемым чипсетом nForce 590 SLI, наверняка порадует владельцев соответствующих устройств. В результате к материнской плате ASUS M2N32-WS Pro можно подключить 14 (!) жестких диска: 10 по протоколу Serial ATA II и 4 по Parallel ATA.

Далее - на плате установлены два гигабитных сетевых контроллера 88E1116, производства компании Marvell:

Плата поддерживает 10 портов последовательной шины USB 2.0, четыре из которых расположены на задней панели, а еще 6 подключаются при помощи брекетов (в комплекте один брекет с двумя портами). Тут же отметим, что дизайном платы предусмотрена установка модуля беспроводной связи Wi-Fi (однако его нет на нашей плате). Но если появится версия платы с Wi-Fi, то стоит иметь ввиду, что количество портов USB 2.0 сократится с 10 до 8.

Кроме этого, плата поддерживает последовательную шину Firewire. Для этого на плату установлен дополнительный контроллер TSB43AB22A, производства Texas Instruments. В результате плата поддерживает два порта IEEE1394: оба подключаются при помощи брекета (есть в комплекте).

И последнее на чем мы остановимся - это встроенный звук High Definition Audio. В качестве кодека используется чип ADI AD1988B, который поддерживает выход на 8 каналов.

Задняя панель платы имеет следующий вид:

Вы можете заметить отсутствие COM портов. На месте первого расположен оптический и коаксиальный SP-DIF выход. А на месте второго порта расположен один разъем Serial ATA II. Отметим, что один отсутствующий COM порт предусмотрен дизайном платы и реализован при помощи брекета (нет в комплекте).

Традиционная схема джамперов на плате:

На плате ASUS M2N32-WS Pro установлено две перемычки: CLRTC, которая предназначена для обнуления параметров CMOS (расположена около батарейки), и PCIX_SPEED, которая предназначена для выбора скорости работы PCI-X устройств (100 МГц/133 МГц; расположена около основного разъема питания).

Теперь поговорим о настройках BIOS.

BIOS

BIOS платы ASUS M2N32-WS Pro основан на версии Award BIOS Phoenix.

Гигантское количество настроек памяти находятся в разделе "Advanced/CPU Configuration/DRAM Configuration":

Там же находится параметр, отвечающий за выбор частоты работы памяти:

Теперь рассмотрим раздел, посвященный системному мониторингу.

Плата отслеживает текущую температуру процессора и системы, уровни напряжений, а также скорости вращения четырех (из шести) вентиляторов. Кроме того, скорость процессорного кулера может быть привязана к температуре CPU, с помощью функции Q-FAN .

Необходимо отметить поддержку технологии AMD Cool'n'Quiet,

а также возможность отображения параметров BIOS на нескольких языках:

Кроме того, плата ASUS M2N32-WS Pro соответствует концепции AMD Live! (подробности):

Еще отметим поддержку функции замены стартового изображения (POST-экрана) MyLogo 2 (качество картинки нам не понравилось, у конкурентов есть лучшая реализация подобной функции), а также Crashfree BIOS 3, которая позволяет восстановить "запоротый" BIOS с помощью образа на дискете, флешке или на компакт-диске.

Обновить версию BIOS можно несколькими путями. Во-первых, воспользоваться утилитами AFUDOS (DOS) и ASUS Update (Windows), причем в последнем случае в BIOS можно записать POST картинку. Во-вторых, пользователь может воспользоваться утилитой EZ Flash 2, которая встроена в BIOS. Причем файл с новой прошивкой может находиться не только на привычной 3" дискете, но и на жестком диске или USB-флешке.

В заключение отметим технологию OC Profile, которая позволяет сохранять все настройки BIOS в памяти, и при необходимости загружать их.

Также отметим совершенно новую функцию Music Alarm. Ее суть простая - это будильник: нужно всего только установить время и день недели, а также оставить Audioдиск в приводе. В нужное время система начнет воспроизводить выбранный пользователем трек, и в зависимости от "энергичности" этого трека (и конечно же громкости) пользователь либо проснется, либо опоздает в школу/на работу.

Разгон и стабильность

Рассмотрим преобразователь питания. Он имеет 8-фазную схему, в которой установлены восемь конденсаторов емкостью 821 мкФ, восемь емкостью 820мкФ и три по 1000 мкФ.

Медный радиаторы крупным планом:

Теперь переходим к рассмотрению функций разгона, которые сосредоточены в разделе "JumperFree Configuration".

Перечислим функции разгона. Во-первых, плата ASUS M2N32-WS Pro позволяет изменять частоту HTT в диапазоне от 200 МГц до 400 МГц с шагом 1 МГц. К сожалению, сразу ввести нужное значение нельзя - приходится перелистывать все промежуточные.

Также отметим, что частоту шины между южным и северным мостом можно менять в диапазоне от 200 МГц до 400 МГц (с шагом 1 МГц),

а частоту шины PCI Express в диапазоне от 100 МГц до 200 МГц (также с шагом 1 МГц). Причем, частоту шины можно устанавливать независимо для каждой видеокарты.

При необходимости пользователь может изменить множитель процессора (который на всех Athlon64/Sempron заблокирован в сторону повышения):

Диапазон изменения от 5 до максимально возможного (для процессора Athlon 64 3500+ это 11) с шагом 1. Следующая функция позволяет изменять напряжение на процессоре (Vcore) от 0,8 В до 1,35 В с шагом 0,025 В.

Отдельная функция позволяет разом увеличить Vcore на 0,2 В.

Эта функция находится в отдельном разделе "Advanced Voltage Control". К сожалению, остальные функции совершенно недокументированны, и догадываться о их назначении можно только по названию. В частности, эта дополнительная функция повышает напряжение на модулях памяти:

Впрочем, базовый диапазон изменения Vmem (от 1,8 В до 2,5 В с шагом 0,25 В) вполне достаточен для серьезного разгона:

Еще пара полезных функций позволяет изменять множитель шины HyperTransport:

Также плата поддерживает функцию динамического разгона процессора - "NOS",

а также функцию автоматической установки всех необходимых параметров при разгоне до фиксированного значения (выбор степени разгона измеряется в процентах).

Обе эти функции серьезных оверклокеров вряд ли заинтересуют из-за откровенно слабого потенциала (всего 10%).

Теперь переходим к практическому разгону. Плата показала великолепные результаты: стабильная работа на максимально возможной частоте HTT = 400 МГц.

Причем, по моим ощущениям, потенциал платы гораздо выше и ограничен только малым диапазоном выбора частоты HTT (использовалась версия BIOS 0501).

Производительность

Отметим, что плата ASUS M2N32-WS Pro устанавливает штатную частоту HTT с некоторым завышением:

Перед тестированием мы отключили функцию "PEG Link Mode", которая при исполнении 3D приложения увеличивает частоты чипа и памяти видеокарты.

В тестовой системе было использовано следующее оборудование:

Вначале посмотрим на результаты синтетических тестов.

Теперь тесты игровых программ (т.е. реальных приложений).

Выводы

С точки зрения профессионального использования плата ASUS M2N32-WS Pro является очень интересным продуктом. Во-первых, она является современной платформой с поддержкой двуядерных процессоров AMD, технологии SLI и памяти DDR-II, а также поддерживает все передовые стандарты и технологии. А во-вторых, плата поддерживает два слота PCI-X, что позволяет задействовать уже имеющееся оборудование. Также отметим, что ее цена (с точки зрения сборщика рабочих станций) является очень доступной.

Напротив, с точки зрения обычного пользователя данная плата стоит довольно дорого. При этом такому пользователю совершенно неинтересно наличие каких-то там PCI-X, которые он не будет использовать. И единственный положительный момент, с этой точки зрения, заключается в очень высокой надежности платы.

А вот с точки зрения оверклокера, плата ASUS M2N32-WS Pro является интереснейшим продуктом. Высокая стабильность на штатных частотах привела к не менее высокой стабильность в режиме разгона. А в этой области плата показала наивысшие результаты - 100% стабильность на частоте HTT=400 МГц (и это еще не предел!). Фактически уже сейчас мы можем рекомендовать эту плату для сборки оверклокерской платформы, но с единственной оговоркой. Вполне возможно, что платы M2N32-SLI Deluxe/Wireless Edition смогут показать аналогичные результаты в области разгона. А версия Deluxe стоит на 30-50 $ дешевле! Вторая версия платы (Wireless Edition) также дешевле и поддерживает Wi-Fi, который более интересен с точки зрения домашнего пользователя. Впрочем, платы M2N32-SLI Deluxe/Wireless Edition по некоторым возможностям расширения проигрывают модели M2N32-WS Pro (например они поддерживают 8 каналов SATA II и один PATA, против 10 и 2 каналов у WS Pro). Иными словами, окончательный "диагноз" мы сформулируем в сравнительном обзоре материнских плат на чипсетах nForce 590/570.

Заключение

• Отличная стабильность и производительность;
• Отличная совместимость с модулями оперативной памяти;
• Поддержка технологии SLI (2 слота PCI Express x16);
• Поддержка Serial ATA II (10 каналов; 2х RAID);
• Поддержка Parallel ATA (2 канала; RAID);
• Два гигабитных сетевых контроллера и 8-канальный звук High Definition Audio;
• Поддержка интерфейса USB 2.0 (10 портов) и Firewire (2 порта);
• Набор фирменных технологий ASUS: (PC Probe II, MusicAlarm, CrashFree BIOS 2, MyLogo 2, Q-FAN 2 и проч);
• Дополнительный набор технологий AI Proactive (AI Overclocking, AI NOS , AI Net 2);
• Два слота PCI - Х;
• Пассивная система охлаждения платы;
• Шесть разъемов для подключения вентиляторов;
• Сбалансированная комплектация (включая микрофон SoundMAX).

• Не обнаружено.

• Отличный потенциал в области разгона, и великолепные результаты (HTT = 400 МГц).

Все вопросы, замечания и пожелания можно и нужно задавать в конференции.
