Материнские платы

MSI P7NGM на чипсете NVIDIA GeForce 9300

⇣ Содержание

Не так давно компания NVIDIA представила новую серию интегрированных чипсетов GeForce 9ххх, которые предназначены для платформы Intel. Выход этого семейства произошел несколько позже аналогичной серии для платформы AMD, что отчасти объясняется большей сложностью разработки. Дело в том, что чипсеты для процессоров Intel имеют встроенный контроллер памяти. Впрочем, в конце 2008 года необходимо уточнять, что речь идет о процессорах с процессорным разъемом LGA775, поскольку процессоры с новой архитектурой Nehalem (упаковка LGA1366) имеют интегрированный контроллер памяти (и, соответственно, в чипсете его нет).

Если говорить о серии GeForce 9ххх, в которую входят чипсеты GeForce 9300 и GeForce 9400, то стоит отметить несколько важных моментов. Во-первых, чипсет имеет одночиповое исполнение. Во-вторых, чипсеты основаны на архитектуре G86, и графическое ядро имеет 16 шейдерных процессоров. Для сравнения, графическое ядро чипсета NVIDIA GeForce 8200 (для платформы AMD) имеет только 8 аналогичных процессоров. В-третьих, единственное отличие между GeForce 9300 и GeForce 9400 заключается в тактовых частотах. В частности, более скоростное ядро GeForce 9400 работает на частоте 580 МГц, а шейдерные процессоры - на частоте 1,4 ГГц. Ядро GeForce 9300 несколько медленнее: его частота - 450 МГц, а шейдерные процессоры работают на частоте 1,2 ГГц.

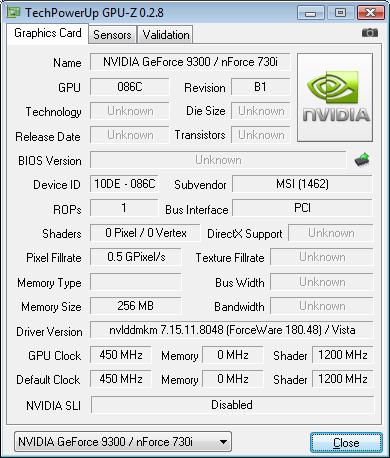

 NVIDIA GeForce 9300 GPU-Z

Как и положено современному графическому ядру, чипсеты серии GeForce 9ххх поддерживают аппаратное декодирование видеоданных в форматах H.264, VC1 и MPEG-2. За это отвечает отдельный блок NVIDIA PureVideo HD. Также поддерживаются такие технологии, как NVIDIA PhysX и CUDA.

Что касается возможностей расширения, то прежде всего отметим поддержку шины PCI Express v2.0, общее количество линий которой равно 20. Это означает возможность установки на материнской плате одного (или даже двух) PEG-слотов для внешних видеокарт. Соответственно, NVIDIA реализовала технологию HybridSLI, которая позволяет объединить вычислительные ресурсы внешней видеокарты и встроенного видеоядра. Кроме того, в распоряжении инженеров остаются еще четыре свободных линии PCI-E, которые можно использовать по своему усмотрению (в частности, для подключения гигабитных сетевых контроллеров).

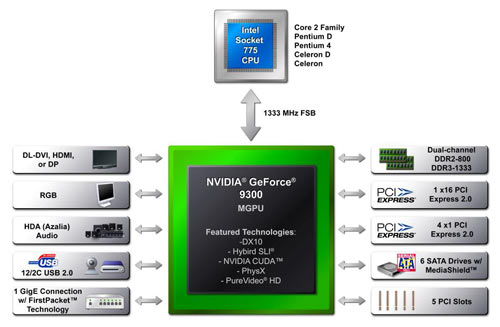

 NVIDIA GeForce 9300

Кроме высокоскоростного Ethernet, новые чипсеты поддерживают шесть портов SerialATA II, 12 портов USB 2.0, 7.1-канальный звук LPCM HD Audio, а также пять слотов PCI. При этом подключенные диски можно объединить в RAID-массив уровня 0, 1, 0+1 и 5. Кстати, обратите внимание, что поддержка интерфейса ParallelATA в новых чипсетах отсутствует. И для ее реализации разработчикам придется устанавливать отдельный контроллер. Именно такой чип установлен на плате MSI P7NGM, которая является первой представительницей материнских плат на новой серии чипсетов NVIDIA в нашей тестовой лаборатории.

Спецификация MSI P7NGM


MSI P7NGM
Процессор - Intel Pentium 4 (Prescott (2M)/Gallatin/CedarMill) с частотой шины 1066/800 МГц
- Двухъядерные Intel Pentium D / EE (Smithfield/Presler) с частотой шины 1066/800 МГц
- Intel Celeron-D (Prescott/Conroe-L) с частотой шины 800 МГц
- Поддержка Intel Core 2 (Kentsfield (4 ядра), Conroe (2 ядра)) с частотой шины 1333/1066/800 МГц
- Поддержка Intel Yorkfield, Wolfdale с частотой шины 1333/1066/800 МГц
- Разъем Socket LGA775
- Поддержка процессоров с технологией HyperThreading
Чипсет - Чипсет NVIDIA GeForce 9300
Системная память - Два 240-контактных слота для DDR2 SDRAM DIMM
- Максимальный объем памяти 4 Гб
- Поддерживается память типа DDR2 533/667/800
- Возможен двухканальный доступ к памяти
Графика - Один слот PCI Express x16
- Встроенное графическое ядро GeForce 9300
Возможности расширения - Два 32-битных PCI Bus Master-слота
- Один слот PCI Express x1
- Восемь портов USB 2.0 (4 встроенных + 4 дополнительных)
- Два порта IEEE1394 (FireWire; 1 встроенный + 1 дополнительный)
- Звук LPCM High Definition Audio 7.1
- Сетевой контроллер Gigabit Ethernet
Возможности для разгона - Изменение частоты FSB от 100 до 625 МГц с шагом 1 МГц; изменение множителя
- Изменение напряжения на памяти, FSB и чипсете
- Утилита MSI AiBooster
Дисковая подсистема - 1 канал UltraDMA133/100/66/33 Bus Master IDE (JMB368; с поддержкой до 2 ATAPI-устройств)
- Поддержка протокола SerialATA II (6 каналов - GeForce 9300, c поддержкой RAID)
BIOS - 4 Мбит Flash ROM
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
Разное - Один порт для FDD, два последовательных и один параллельный порт, порты для PS/2 клавиатуры и мыши
- STR (Suspend to RAM)
- SPDIF Out
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Основной 24-контактный разъем питания ATX
- Дополнительный 4-контактный разъем питания
Мониторинг - Отслеживание температуры процессора, системы, напряжений, скорости вращения двух вентиляторов
- Технология Smart Fan
Размер - MicroATX форм-фактор, 240x208 мм (9,6" x 8,2")

Коробка


 MSI P7NGM, упаковка

Комплектация

  • материнская плата;
  • руководство пользователя на английском языке;
  • два CD диска с ПО и драйверами (для MS Windows XP и MS Vista);
  • ParallelATA-шлейф;
  • один кабель SerialATA;
  • заглушка на заднюю панель корпуса.

Комплектация платы очень скудная, но, впрочем, соответствует бюджетному уровню платы. Больше мы ничего сказать пока не можем: дело в том, что мы получили один из самых первых образцов платы. В частности, нет печатного руководства пользователя, а скачать pdf-версию с официального сайта MSI нельзя, поскольку описание данной модели вообще отсутствует на нем.

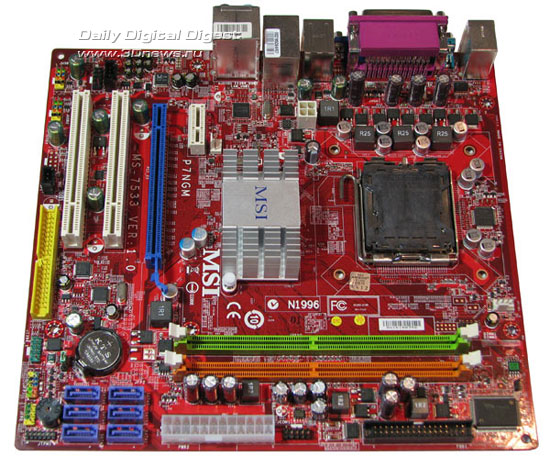

Плата MSI P7NGM

У дизайна платы есть только одна неприятная особенность - неудобное расположение дополнительного разъема питания.


 MSI P7NGM, плата

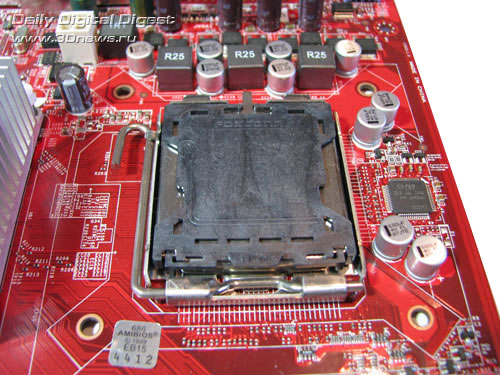

Рядом с процессорным разъемом установлен 4-контактный разъем CPUFAN1 для соответствующего кулера.


 MSI P7NGM, сокет

Кроме него на плате установлен один 3-контактный разъем SYSFAN1, около чипсета. Этот разъем можно не использовать, поскольку с тепловыделением чипсета спокойно справляется средних размеров радиатор:

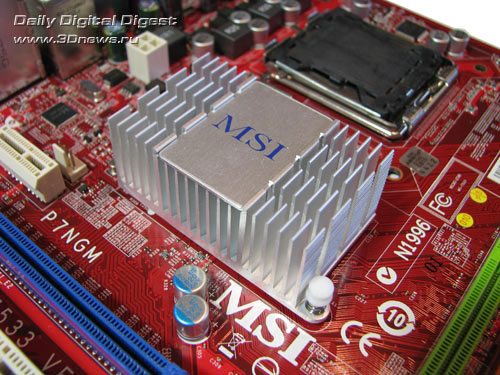

 MSI P7NGM, чипсет

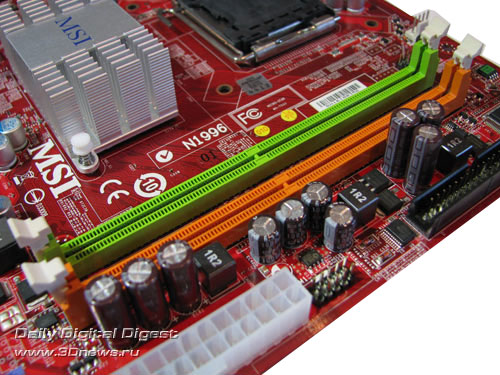

Рядом установлена пара 240-контактных слота DIMM для модулей памяти DDR2; максимальный поддерживаемый объем равен 4 Гб.


 MSI P7NGM, слоты памяти

Возможности расширения

На плате установлен один слот PCI Express x16, который предназначен для видеокарт.

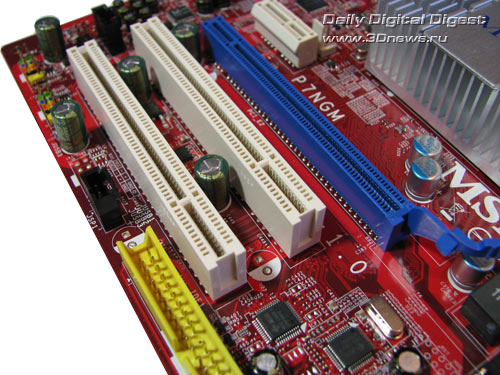

 MSI P7NGM, слоты расширения

Кроме него на MSI P7NGM установлено еще два "обычных" PCI-слота, а также слот PCI Express x1. Благодаря чипсету GeForce 9300, плата поддерживает шесть портов SerialATA II, с поддержкой RAID-массивов уровня 0, 1, 0+1, 5.

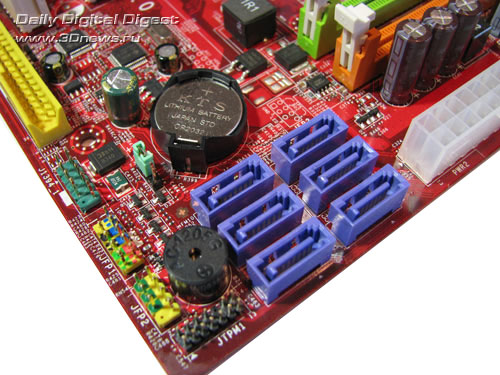

 MSI P7NGM, угол

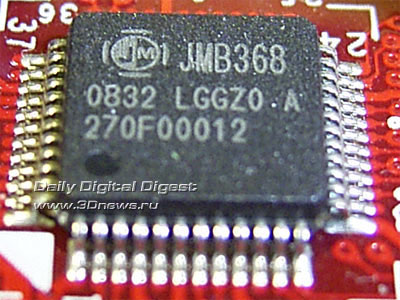

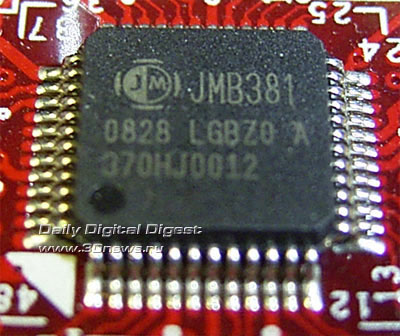

Тут же отметим, что чипсет не поддерживает интерфейс ParallelATA, для реализации которого инженерам пришлось установить дополнительный контроллер JMB368. Еще одна особенность платы заключается в том, что чипсет поддерживает 12 портов USB2.0. Однако на плате реализовано только восемь: четыре расположены на задней панели, а еще четыре подключаются при помощи планок (нет в комплекте). Плата поддерживает еще один вид последовательной шины. Речь идет о паре портов FireWire, которые реализованы благодаря дополнительному чипу JMB 381 (один на задней панели, другой - через планку).

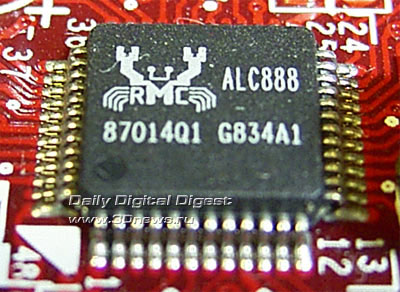

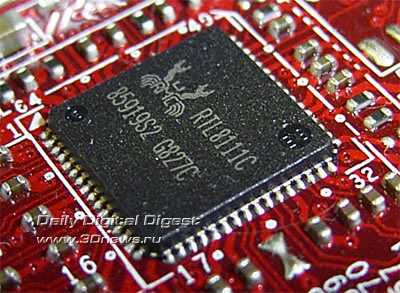

Плата MSI P7NGM имеет восьмиканальный звук High Definition Audio, а в качестве кодека используется чип RealTek ALC888. Теперь - пара слов о сети: на плате установлен высокоскоростной сетевой контроллер RTL 8111C (Gigabit Ethernet), подключенный к шине PCI Express (x1).


Задняя панель платы имеет следующую конфигурацию:

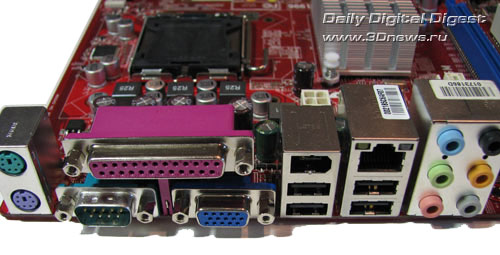

 MSI P7NGM, задняя панель

По сравнению с современными интегрированными платами, задняя панель MSI P7NGM архаичная: нет ни DVI, ни HDMI-разъема. Зато пользователь получает комплект устаревших портов LPT и COM. Кроме того, плата поддерживает второй COM-порт, при помощи планки.

Теперь поговорим о настройках BIOS.

BIOS

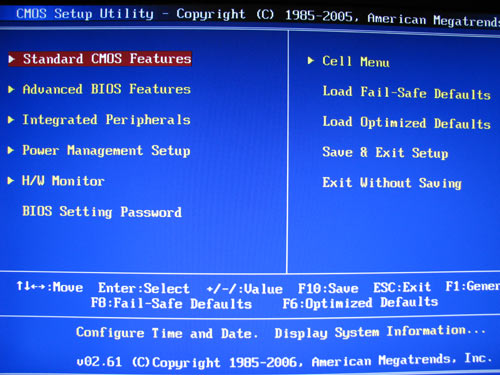

BIOS платы MSI P7NGM основан на версии AMI BIOS, а его объем равен 4 Мбит.


 MSI P7NGM BIOS

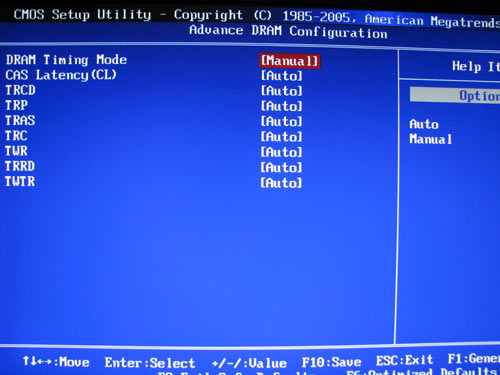

Плата позволяет пользователю изменить следующие настройки памяти:


 MSI P7NGM, настройки памяти

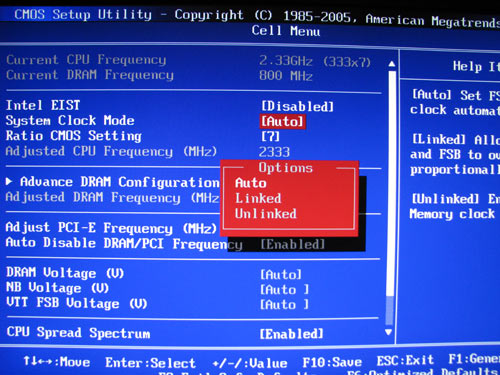

Выбор частоты памяти осуществляется как произвольно, так и в зависимости от частоты FSB:


 MSI P7NGM, выбор частоты памяти

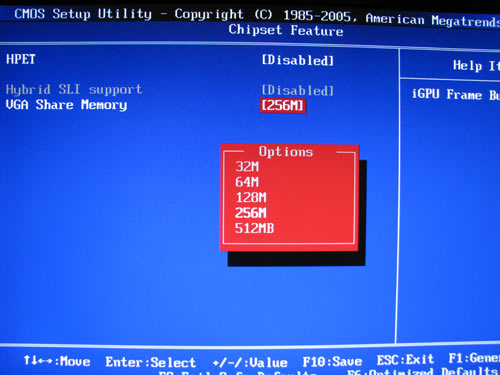

Также пользователь может регулировать объем памяти, который выделяется на нужды встроенной графики.


 MSI P7NGM, объем памяти для GPU

Теперь рассмотрим раздел, посвященный системному мониторингу.

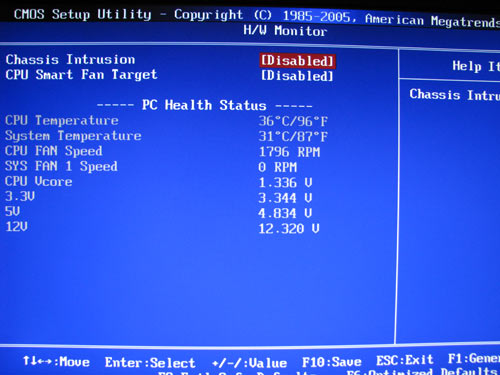

 MSI P7NGM, системный мониторинг

Плата отображает текущие значения температуры процессора и системы, скорости вращения двух вентиляторов, а также напряжения. Кроме того, процессорный кулер может изменять скорость вращения в зависимости от температуры CPU, с помощью функции Smart Fan:

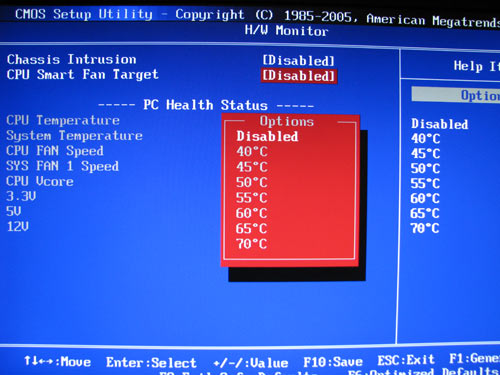

 MSI P7NGM, Smart Fan

Разгон и стабильность

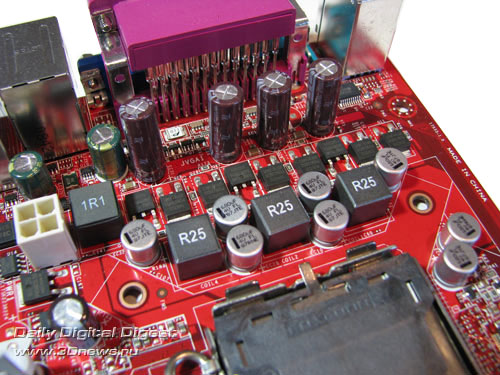

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 3-фазную схему, в которой установлено четыре конденсатора емкостью 1000 мкФ и 10 конденсаторов емкостью 680 мкФ.


 MSI P7NGM, PWM

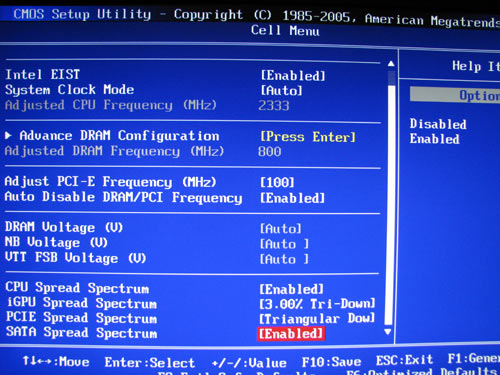

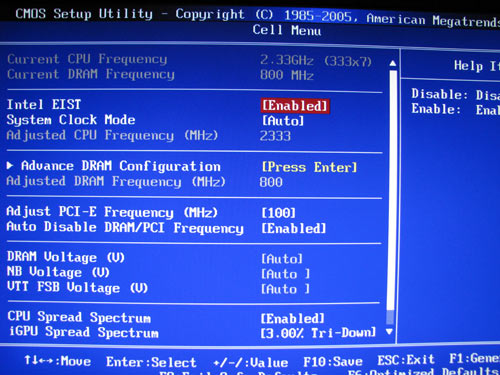

Функции разгона находятся в разделе "Cell Menu".


 MSI P7NGM, настройки разгона 1
 MSI P7NGM, настройки разгона 2

Функции разгона:

Плата MSI P7NGM
Изменение множителя CPU +
Изменение FSB от 100 МГц до 625 МГц (1 МГц)
Изменение Vcore -
Изменение Vdd от 1,1 В до 1,43 В (0,022 В)
Изменение Vmem от 1,8 В до 2,9 В (0,05-0,2 В)
Изменение Vtt от 1,2 В до 1,55 В (0,025 В)
Изменение PCI-E от 100 МГц до 200 МГц (1 МГц)

Итоговый результат: стабильная частота FSB = 400 МГц.


К сожалению, потенциал разгона платы довольно невысок, поскольку тестовый экземпляр процессора работает без повышения напряжения на частотах в районе 2,8 ГГц. Так что отсутствие функции повышения Vcore никак не повлияло на результат разгона. Впрочем, плата имеет стартовую версию BIOS, и, возможно, следующие версии прошивок улучшат ситуацию в области оверклокинга.

Производительность

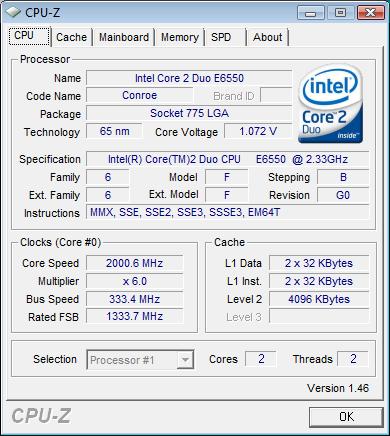

При определении стартовой частоты FSB оказалось, что плата устанавливает ее с небольшим завышением.


В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Процессор Intel Core 2 Duo E6550 LGA775 (2,33 ГГц; Conroe)
Кулер Gigabyte 3D Cooler GP Edition
Видеокарта Встроенное графическое ядро NVIDIA GeForce 9300
Звуковая карта -
HDD Samsung HD160JJ
Память 2x1024 Мб GoodRAM DDR2 GP1066D264L5/2GDC
Корпус FSP 550W
OS MS Vista

Мы сравнили производительность платы MSI P7NGM с платами на чипсетах Intel (Foxconn G31MG-S на G31 и Elitegroup G45T-M2 на G45).

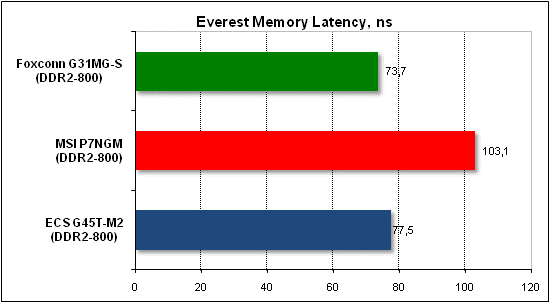

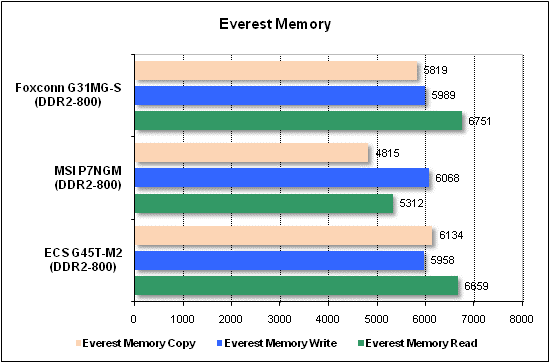

 Тест производительности Everest
 Тест производительности Everest

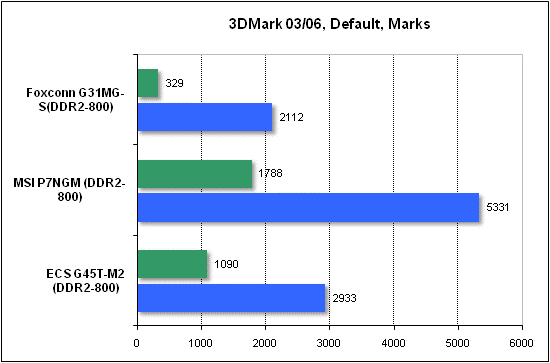

 Тест производительности 3DMark
 Тест производительности процессора 3DMark

Теперь - тесты игровых программ.

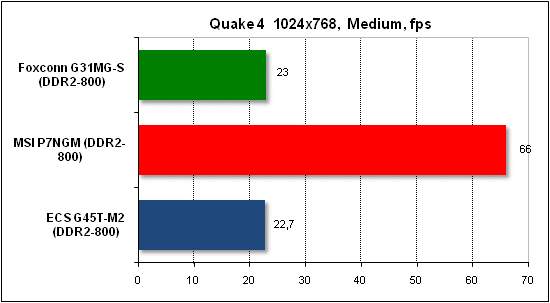

 Тест производительности Quake 4

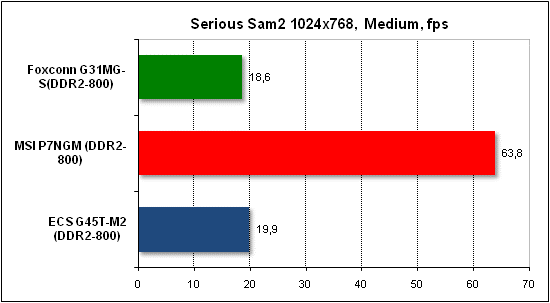

 Тест производительности Serious Sam 2

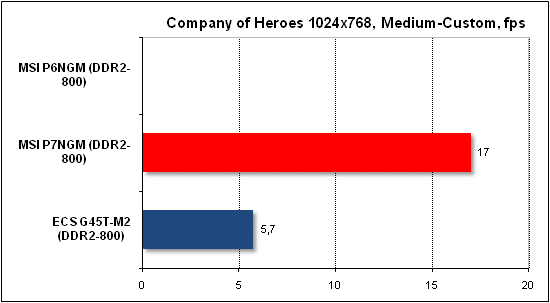

 Тест производительности Company of Heroes

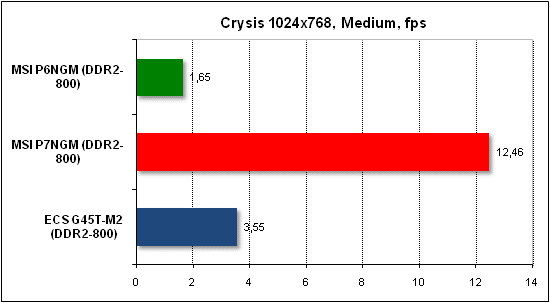

 Тест производительности Crysis

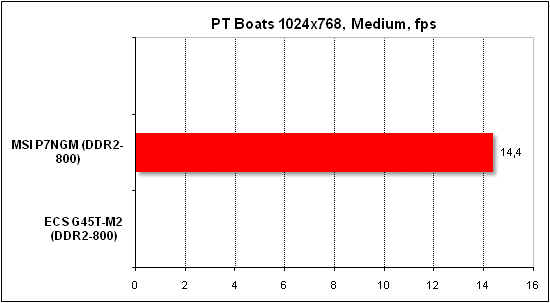

 Тест производительности PTB

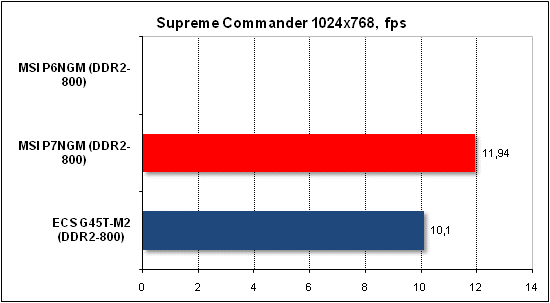

 Тест производительности Supreme Commander

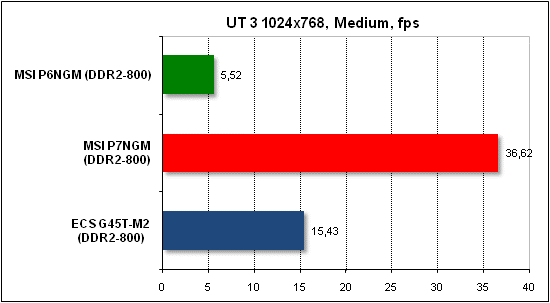

 Тест производительности Unreal Tournament 3

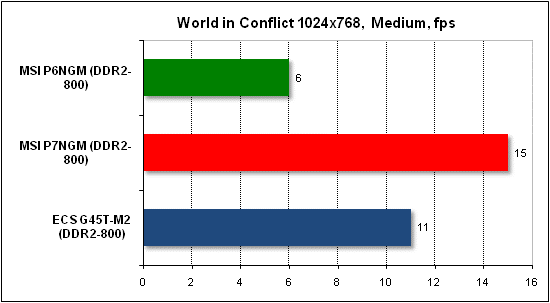

 Тест производительности World in Conflict

Тесты прикладного ПО.

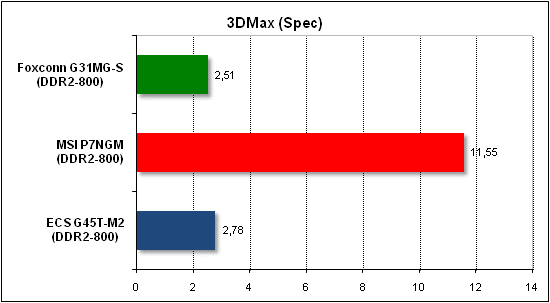

 Тест производительности 3D Max

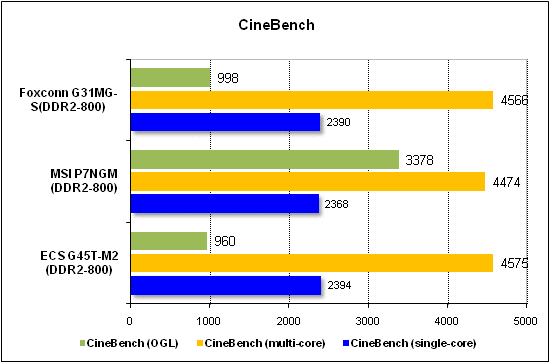

 Тест производительности CineBench

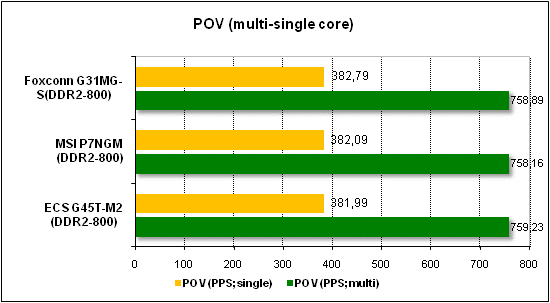

 Тест производительности POV

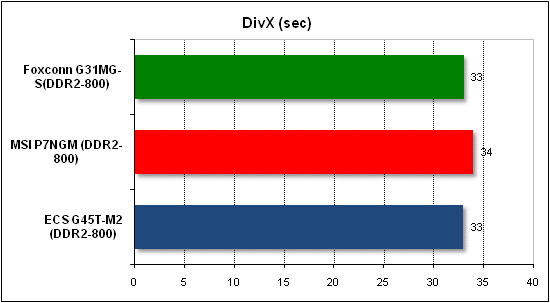

Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.
 Тест производительности DivX

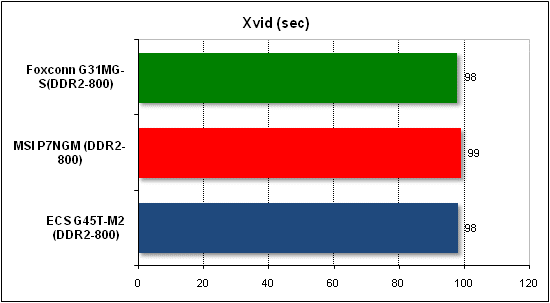

 Тест производительности Xvid

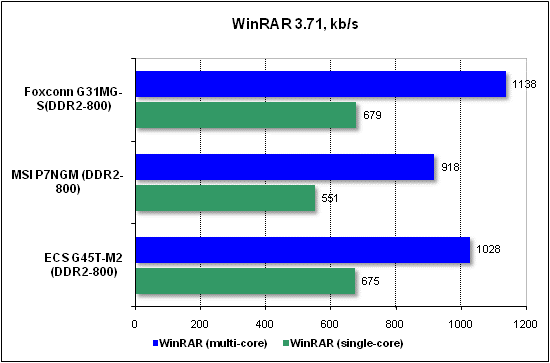

Сжатие данных (WinRAR) измерялось в кб/с., т.е. больше - это лучше.
 Тест производительности WinRAR

Выводы

Во-первых, выводы по чипсету NVIDIA GeForce 9300. Фактически данный чипсет находится вне конкуренции как по производительности, так и по функциональным возможностям. В частности, в 3D-приложениях новый продукт от NVIDIA имеет двух- и даже трехкратное преимущество в скорости. Причем по своим характеристикам интегрированное ядро GeForce 9300 довольно похоже на ядро GeForce 8300, которое предназначено для платформы AMD. Однако серии GeForce 8xxx приходится конкурировать с довольно мощными чипсетами AMD 780G и 790GX, и "гонка вооружений" на платформе AMD идет полным ходом. Что касается платформы Intel, то, имея в ассортименте такой чипсет, как GeForce 9300, компания NVIDIA еще долгое время может почивать на лаврах.

Что касается платы MSI P7NGM, то полноценной вывод по ней сделать довольно сложно, поскольку нет информации о ее розничной цене. Более того, описание данной модели вообще отсутствует на официальном сайте MSI. С другой стороны, технических претензий к плате у нас не возникло, возможности расширения и функциональность находятся на довольно высоком уровне, и к тому же, плата поддерживает функции разгона. Впрочем, последние работают довольно посредственно: мы всего лишь достигли стабильной частоты FSB = 400 МГц.

Единственное нарекание у нас вызвала конфигурация задней панели, на которой вместо различных видеовыходов находятся устаревшие порты. Но это не является серьезным недостатком, поскольку в ассортименте MSI есть версия платы MSI P7NGM-Digital, на которой реализован полный набор видеовыходов (VGA, DVI и HDMI). К тому же, эта версия имеет четыре слота DIMM, а не два, как у базовой версии P7NGM.

Заключение

Плюсы:
  • отличная стабильность и производительность;
  • наличие слота PEG и поддержка технологии HybridSLI;
  • поддержка SerialATA II (шесть каналов; RAID);
  • поддержка ParallelATA (один канал);
  • гигабитный сетевой контроллер и 8-канальный звук High Definition Audio;
  • поддержка последовательной шины FireWire (два порта).
Минусы:
  • не обнаружено.
особенности платы:
  • низкий потенциал разгона (FSB = 400 МГц);
  • встроен только один видеовыход (VGA);
  • поддержка последовательной шины USB 2.0 реализована не полностью (восемь портов из 12 возможных).
