Обзор материнской платы MSI X58 Pro на чипсете Intel X58

⇣ Содержание

В настоящее время ведущие производители уже насытили рынок дорогими high-end-платами на чипсете Intel X58. Соответственно, все "сливки" сняты и пришла пора переходить к выпуску более доступных плат. Для платформы Intel LGA1366 плата считается доступной, если ее цена составляет менее 10 тысяч рублей. При этом покупатель должен быть готов получить плату с базовыми возможностями расширения, сокращенным (до четырех) количеством слотов DIMM, сокращенным количеством слотом PCI Express x16 (до двух), со скудной комплектацией, а также с "урезанным" набором настроек BIOS. Пара таких моделей уже присутствует на рынке, но в ближайшее время их популярность должна снизиться, поскольку компания MSI запустила в продажу модель X58 Pro.

Это очень и очень интересный продукт, поскольку за приблизительно 8 тысяч рублей мы получаем полноценную, на первый взгляд, плату с шестью слотами DIMM, тремя PEG-слотами и вполне неплохими возможностями расширения. Даже комплектация хоть и скудна на вид, но содержит все необходимые компоненты. Получается, что в MSI сэкономили на чем-то другом. Ответ нашелся быстро: плата X58 Pro не поддерживает технологию SLI. Но при этом в ассортименте MSI есть модель X58 Pro SLI, которая поддерживает как CrossFire, так и SLI, причем дизайн PCB на 100% соответствует плате X58 Pro. И что-то нам подсказывает, что отключение SLI в версии Pro носит искусственный характер и может быть преодолено в домашних условиях.

Спецификация MSI X58 Pro


MSI X58 Pro
Процессор - Core i7 QPI 133 МГц
- Разъем Socket LGA1366
Чипсет - Северный мост Intel X58 (MCH)
- Южный мост Intel ICH10R
- Связь между мостами: DMI
Системная память - Шесть 240-контактных слотов для DDR3 SDRAM DIMM
- Максимальный объем памяти 24 Гб
- Поддерживается память типа DDR3 800/1066/1333
- Возможен трех- и двухканальный доступ к памяти
Графика - Три слота PCI Express x16
- Поддержка технологии AMD CrossFireX
Возможности расширения - Два 32-битных PCI Bus Master слота
- Два слота PCI Express x1
- Двенадцать портов USB 2.0 (6 встроенных + 6 дополнительных)
- Два порта IEEE1394 (FireWire; 1 встроенный + 1 дополнительный)
- Звук High Definition Audio 7.1
- Сетевой контроллер Gigabit Ethernet
Возможности для разгона - Изменение частоты QPI от 100 до 400 МГц с шагом 1 МГц; изменение множителя
- Изменение напряжения на процессоре, памяти, PLL, шине QPI и чипсете (nb+sb)
- Утилита MSI Overclocking Center
Дисковая подсистема - Один канал UltraDMA133/100/66/33 Bus Master IDE (JMicron JMB363; с поддержкой до 2 ATAPI-устройств)
- Поддержка протокола SerialATA II (6 каналов - ICH10R, c поддержкой RAID)
- Поддержка протокола SerialATA II (2 канала - JMicron JMB363)
BIOS - 16 Мбит Flash ROM
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
- Поддержка профилей CMOS
- Технология MSI M-Flash
Разное - Один последовательный порт, порты для PS/2 клавиатуры и мыши
- Индикатор питания на плате + кнопки включения и перезагрузки
- Кнопка сброса CMOS
- STR (Suspend to RAM)
- SPDIF Out
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Основной 24-контактный разъем питания ATX
- Дополнительный 8-контактный разъем питания
- Технология MSI GreenPowe;
Мониторинг - Отслеживание температуры процессора, системы, напряжений, скорости вращения трех вентиляторов
- Технология Smart Fan
Размер - ATX форм-фактор, 244x305 мм (9,6" x 12")

Коробка

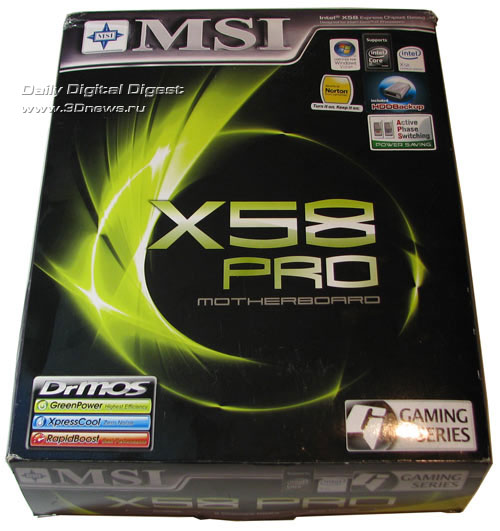

Дизайн упаковки платы MSI X58 Pro довольно строгий и внушительный, хотя различные логотипы придают ему не столь серьезный вид:


MSI X58 Pro упаковка

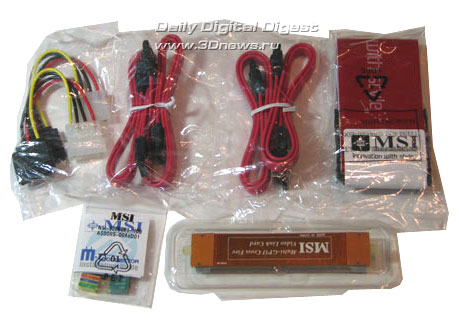

Комплектация

  • материнская плата;
  • руководство пользователя на английском языке, краткое руководство, инструкция по утилите HDD Backup;
  • DVD-диск с ПО и драйверами;
  • один ATA133-шлейф;
  • четыре кабеля SerialATA + два переходника питания (два разъема);
  • набор дополнительных коннекторов;
  • заглушка на заднюю панель корпуса;
  • мост CrossFire.

Честно говоря, для платы на новейшем high-end-чипсете X58 комплектация очень скромна. Однако эта скромность с лихвой компенсируется низкой ценой продукта, поэтому за комплектацию плата получает оценку "5"! Причем оценка не изменилась бы даже при отсутствии шлейфов и кабелей, поскольку их спокойно можно приобрести в магазинах.

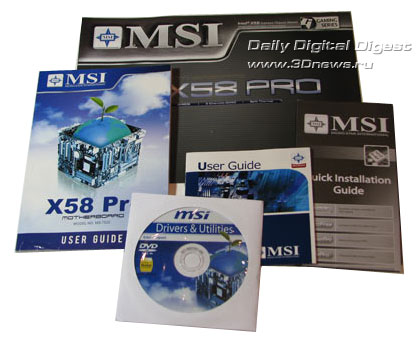

MSI X58 Pro комплектация 1

К руководству пользователя особых претензий не возникло, как и к содержимому DVD-диска.


MSI X58 Pro коробки

Плата MSI X58 Pro

Недорогие платы разрабатываются по принципу "практиш, квадратиш, гут" и редко имеют какие-то специфические особенности. Нет их и у платы MSI X58 Pro, как впрочем, нет и недостатков дизайна PCB. В частности, разъемы питания установлены по краям платы: основной 24-контактный - на нижнем краю, а дополнительный 8-контактный - в правом верхнем углу.


MSI X58 Pro плата

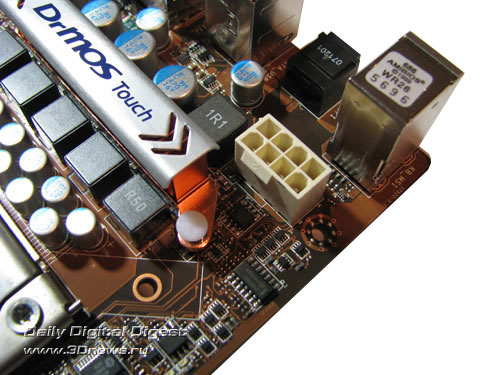

Причем последний допускает подключение 4-жильного кабеля. Тут же отметим, что дизайн PCB не имеет проблемы с блокировкой видеокартой защелок слотов DIMM.


MSI X58 Pro доп. разъем питания

Рядом с процессорным разъемом установлен 4-контактный разъем CPUFAN1 для соответствующего кулера.

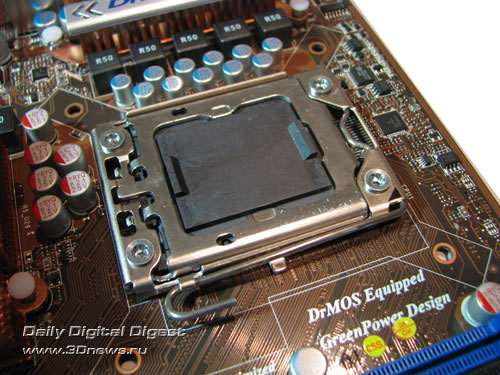

MSI X58 Pro сокет

Еще два 3-контактных разъема установлены около слотов DIMM, и еще один - около слота PCI1. Причем ни один из трехконтактных разъемов штатно не используется, поскольку чипсет и преобразователь питания охлаждаются исключительно радиаторами. На "северном мосту" установлен радиатор средних размеров, который соединен с радиатором "южного моста" при помощи тепловой трубки.

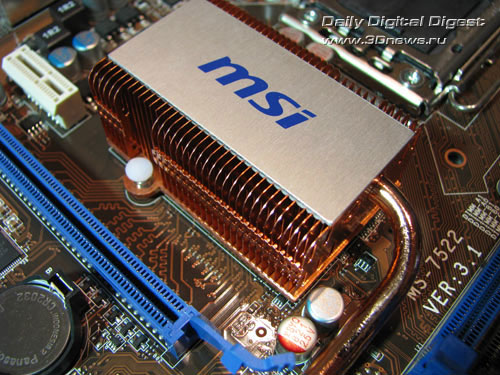

MSI X58 Pro северный мост

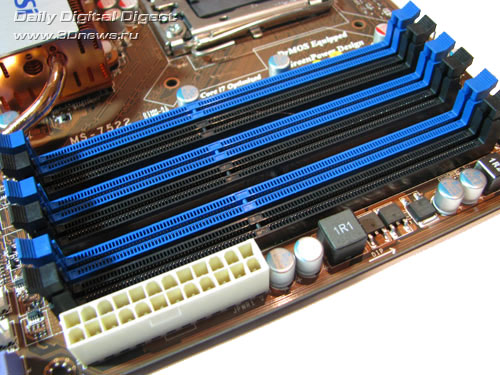

Под "северным мостом" установлено шесть 240-контактных слотов DIMM для модулей памяти DDR3. Они разбиты на три группы по два слота, с чередованием цветов. В результате, чтобы задействовать трехканальный режим, нужно установить модули в слоты одного цвета (вариант с тремя модулями).


MSI X58 Pro DIMMs

Отметим, что плата поддерживает память стандарта DDR3-800/1066 (свыше - только при разгоне), а максимальный общий объем памяти равен 24 Гб.

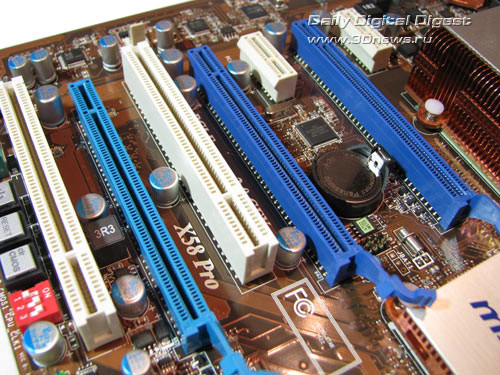

На плате установлено три слота PCI Express Graphics, которые предназначены для видеокарт.


MSI X58 Pro слоты

Причем на темно-синие слоты выделяется 16 линий шины PCI Express; на светло-синий (третий) - четыре линии. Кроме этого, на плате установлено два слота PCI, а также два слота PCI Express x1.

Возможности расширения

На плате MSI X58 Pro установлен "южный мост" ICH10R, с радиатором. В результате, плата поддерживает шесть портов SerialATA II, и позволяет объединить диски в RAID-массивы уровня 0, 1, 5 и 10. Порты окрашены в сиреневый цвет и ориентированы параллельно плоскости платы.


MSI X58 Pro угол

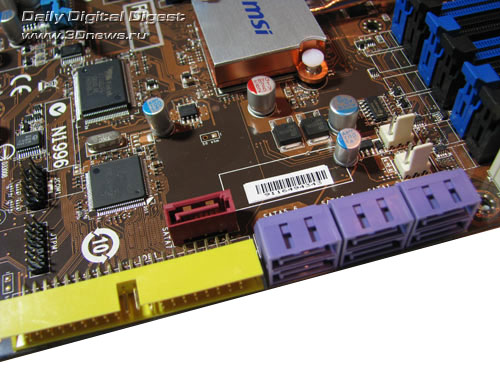

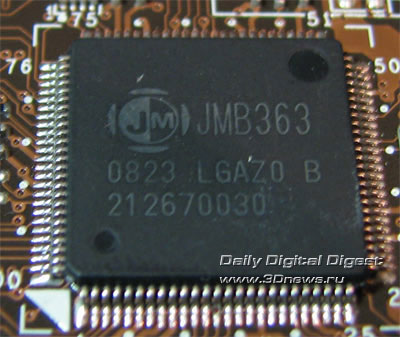

Кроме того, на плате установлен контроллер JMB363, который поддерживает два канала SerialATA II.


MSI X58 Pro SATA-контроллер

Один порт выведен на заднюю панель платы, другой расположен около "южного моста". Кроме того, этот контроллер обеспечивает поддержку одного канала ParallelATA, что позволяет подключить к плате в общей сложности десять жестких дисков. Тут же отметим отсутствие поддержки порта FDD.

Далее - на плате установлено 12 портов USB 2.0: шесть расположено на задней панели, а еще шесть подключаются при помощи планок (нет в комплекте). Также плата поддерживает последовательную шину FireWire при помощи контроллера JMB381.


MSI X58 Pro контроллер FireWire

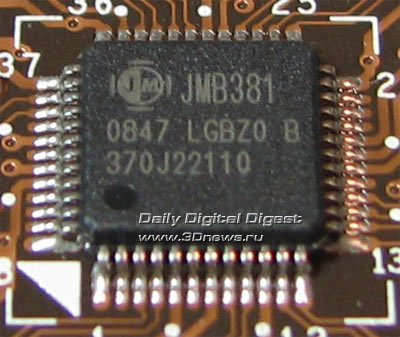

Этот чип поддерживает два порта, один из которых расположен на задней панели, а другой подключается при помощи планки (нет в комплекте).

Плата MSI X58 Pro имеет восьмиканальный звук High Definition Audio, а в качестве кодека используется чип ALC 888S.

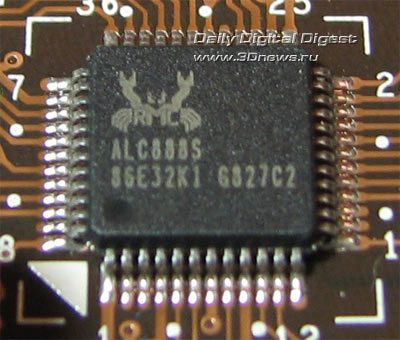

MSI X58 Pro звуковой контроллер

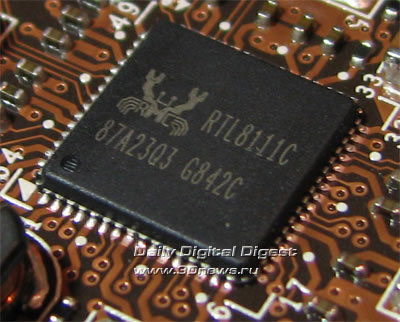

На плате установлен высокоскоростной контроллер Realtek RTL8111С (Gigabit Ethernet), подключенный к шине PCI Express (x1).


MSI X58 Pro сетевой контроллер

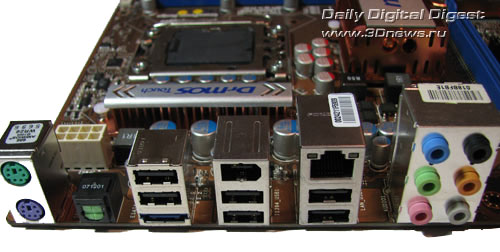

Задняя панель платы имеет следующую конфигурацию:


MSI X58 Pro задняя панель

Инженеры MSI полностью отказались от размещения на панели устаревших LPT- и COM-портов. Впрочем, один COM-порт реализован при помощи планки, которой нет в комплекте.

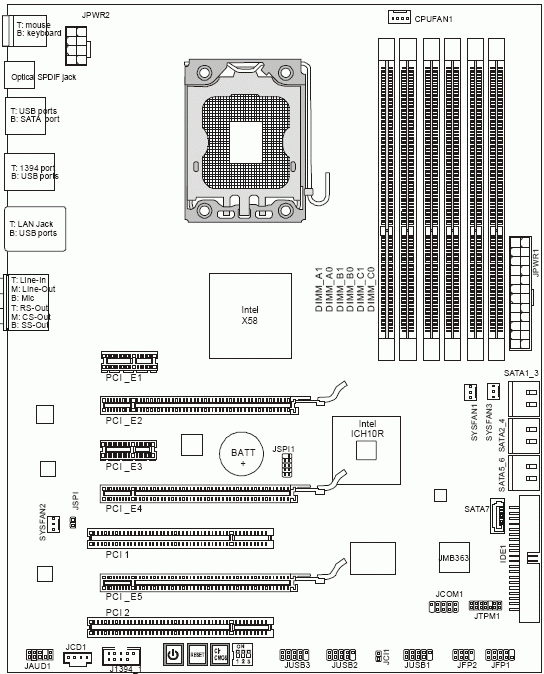

Традиционная схема компонентов:


MSI X58 Pro схема платы

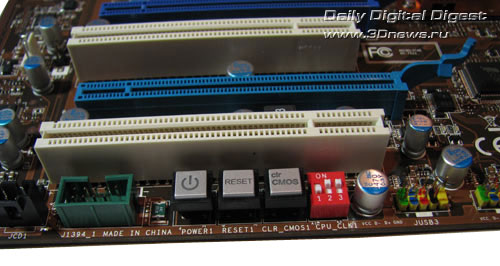

На плате MSI X58 Pro нет традиционных перемычек, а для обнуления настроек CMOS используется соответствующая кнопка (находится на левом краю платы). Там же расположены кнопки для запуска и перезагрузки системы:


MSI X58 Pro кнопки

Кроме этого, на плате установлен блок из трех dip-переключателей, которые отвечают за стартовую частоту шину шины QPI. Теперь поговорим о настройках BIOS.

BIOS

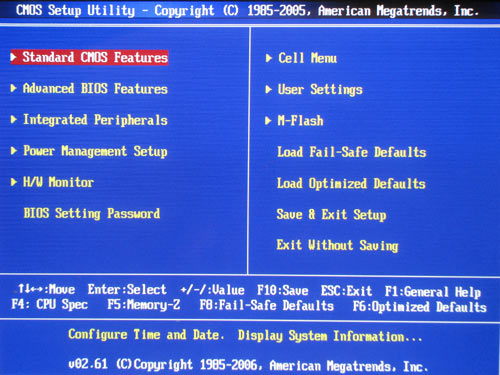

BIOS платы MSI X58 Pro основан на версии AMI BIOS, и его объем равен 16 Мбит.


MSI X58 Pro BIOS

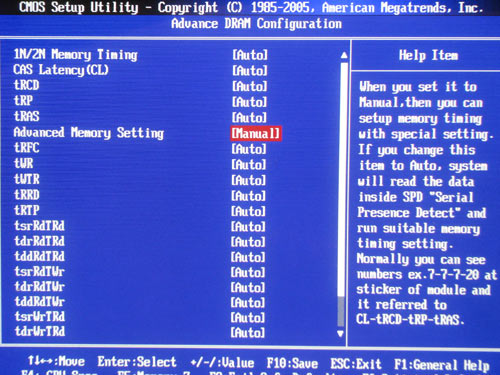

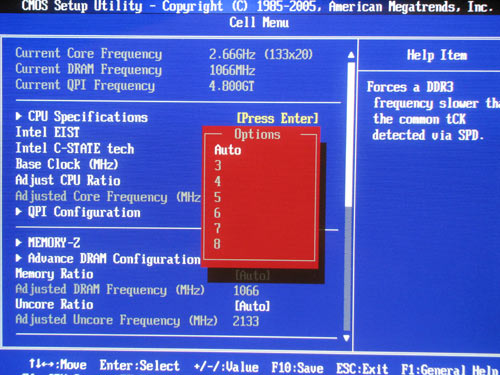

Все настройки памяти находятся в отдельном подразделе:


MSI X58 Pro настройки памяти

Следующий параметр, который влияет на производительность, - это установка частоты памяти. Данная функция реализована несколько неудобно для пользователя, но ситуацию спасает отдельная строка, в которую выводится результирующая частота шины.


MSI X58 Pro частота памяти

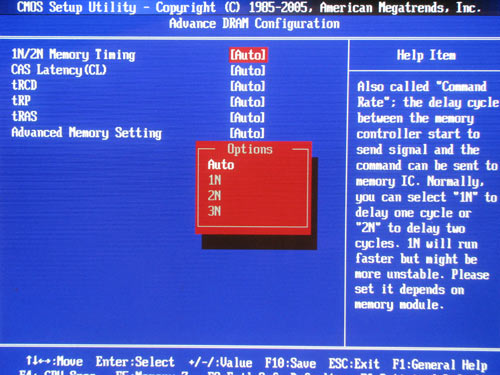

Еще один параметр, повышающий эффективность памяти - установка "Command Rate":


MSI X58 Pro 1T

Теперь рассмотрим раздел, посвященный системному мониторингу.


MSI X58 Pro системный мониторинг

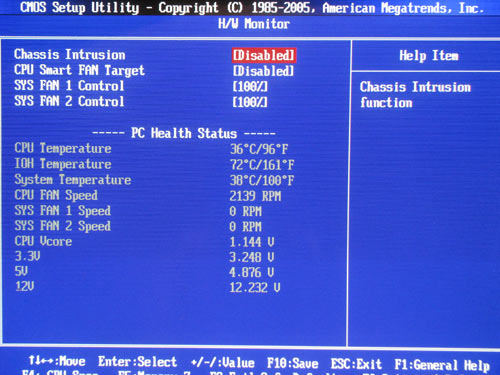

Плата отображает текущие значения температуры процессора, системы, скорости вращения трех (из четырех имеющихся) вентиляторов, а также уровни напряжений. Процессорный кулер, а также два системных кулера могут изменять скорость вращения в зависимости от температуры процессора и системы, благодаря технологии Smart Fan.

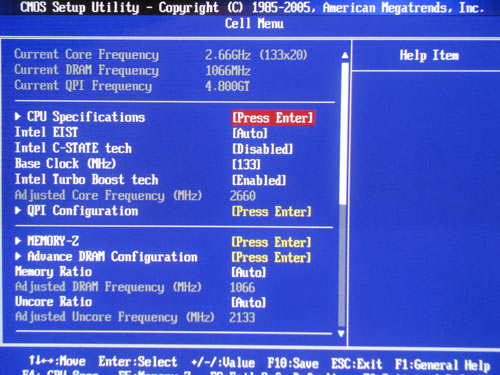

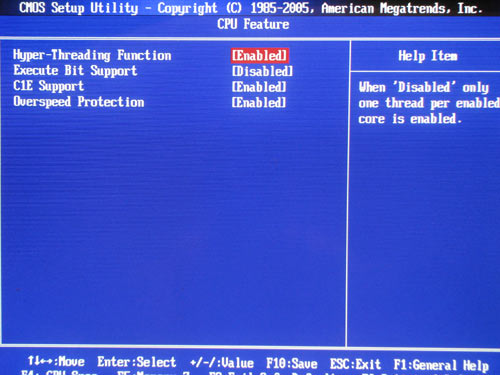

Также BIOS дает доступ пользователю к настройке всех функций современных процессоров:


MSI X58 Pro настройки CPU

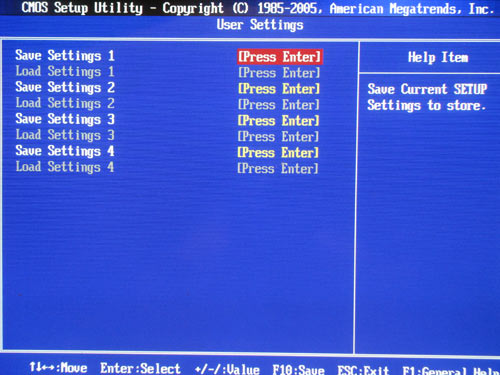

Отметим поддержку профилей CMOS, которая позволяет сохранять все настройки BIOS в памяти и при необходимости загружать их. Плата MSI X58 Pro поддерживает четыре независимых профиля:


MSI X58 Pro BIOS profiles

Несколько слов о фирменных утилитах MSI. Во-первых это технология энергосбережения GreenPower (которая у нас не запустилась), Overclocking Center (та же проблема) и DualCore Center:


MSI X58 Pro DualCore Center

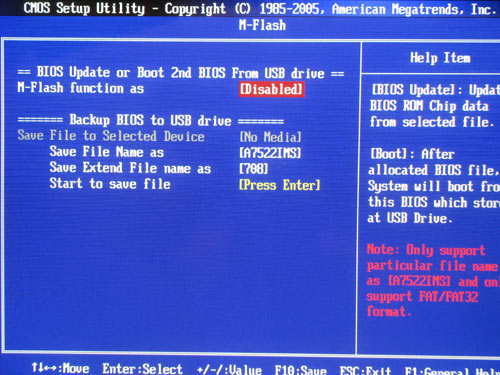

Еще одна интересная технология называется M-Flash и позволяет обновить прошивку BIOS непосредственно с жесткого диска или с флэшки.


MSI X58 Pro M-Flash

Появление этой программки значительно упрощает жизнь пользователям, поскольку обновление прошивки BIOS долгое время было слабым местом продукции MSI, особенно в последнее время, когда компания перешла исключительно на интернет-утилиту Live Update.

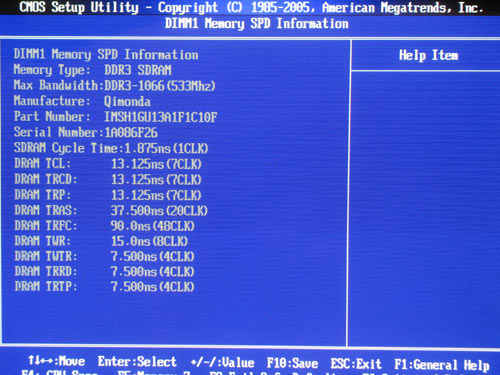

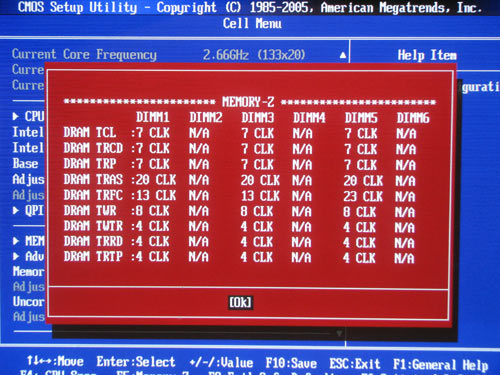

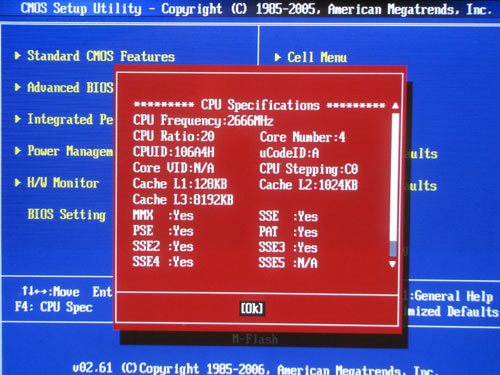

Также отметим встроенные информационные утилиты: Memory-Z, которая выводит информацию о модулях памяти, а также схожую по замыслу утилиту для процессора.


MSI X58 Pro Memory-Z 1
MSI X58 Pro Memory-Z 2
Memory-Z

MSI X58 Pro CPU 2

Разгон и стабильность

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 5-фазную схему, в которой установлено четыре конденсатора емкостью 470 мкФ и 11 конденсаторов - емкостью 820 мкФ.

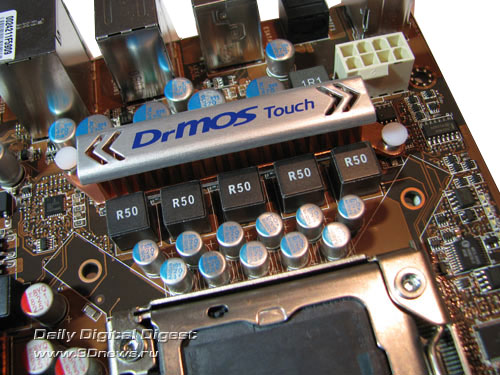

MSI X58 Pro PWM

Отметим, что силовые элементы PWM снабжены радиатором.

Набор функций разгона:

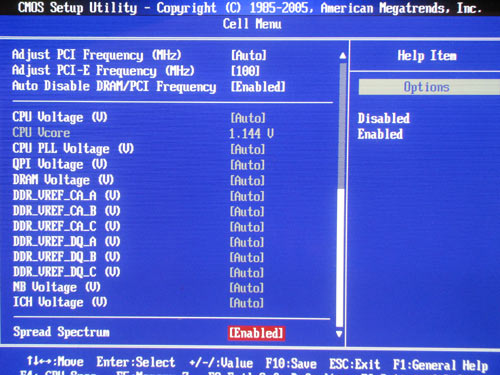

MSI X58 Pro настройки разгона 1
MSI X58 Pro настройки разгона 2

В виде таблицы:

Плата MSI X58 Pro
Изменение множителя CPU +
Изменение множителя контроллера памяти + (*)
Изменение QPI от 100 МГц до 400 МГц (1 МГц)
Изменение Vcore от -0,32 В до +0,63 В (0,01 В)
Изменение Vsb от 0,7 В до 2,13 В (0,01-0,05 В)
Изменение Vmem от 1,2 В до 2,77 В (0,01 В)
Изменение Vqpi от -0,32 В до +0,63 В (0,01 В)
Изменение Vdd от 0,8 В до 2,37 В (0,01 В)
Изменение Vpll от 1,0 В до 2,43 В (0,01-0,05 В)
Изменение PCI-E от 100 МГц до 200 МГц (1 МГц)
(*) - некоторые инженерные процессоры LGA1366 не позволяют изменять множитель частоты контроллера памяти.

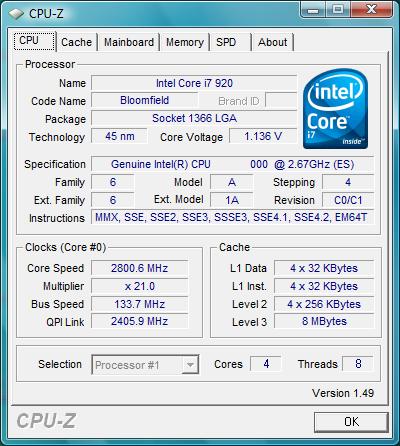

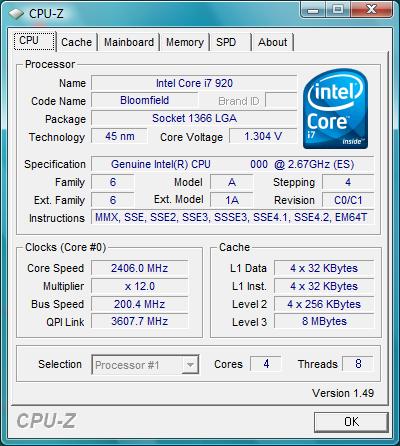

Теперь переходим к практическому разгону. Итак, плата MSI X58 Pro показала следующие результаты: стабильная работа на частоте QPI = 200 МГц с процессором на ядре Bloomfield.


MSI X58 Pro разгон

Тут же отметим, что для начинающих оверклокеров предусмотрен блок dip-переключателей, с помощью которых можно установить стартовую частоту шины QPI = 133 МГц, 166 МГц и 200 МГц. Однако кроме установки частоты, BIOS никак не реагирует на выбранную комбинацию переключателей. Иными словами, такие параметры как множитель процессора, множитель частоты памяти, критически важные напряжения остаются штатными. В результате, успех разгона при помощи dip-переключателей напрямую зависит от используемого процессора и памяти. И для платформы LGA1366 вероятность успешного разгона этим путем довольно мала, в отличие от LGA775. Причина этого кроется в штатных множителях и в некоторых других параметрах.

Производительность

При определении стартовой частоты QPI оказалось, что плата завышает ее на 0,7 МГц.


MSI X58 Pro штатная частота

В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Процессор Intel Core i7 920 (LGA1366; 2,66 ГГц; ядро Bloomfield)
Кулер Боксовый
Видеокарта ASUS 8800 GT (GeForce 8800 GT; PCI Express x16)
Версия драйвера: 180.48 WHQL
Звуковая карта -
HDD Samsung HD160JJ
Память 3x 1024 Мб Qimonda DDR3-1333
Корпус FSP 550 Вт
OS MS Vista

Вначале посмотрим на результаты синтетических тестов.

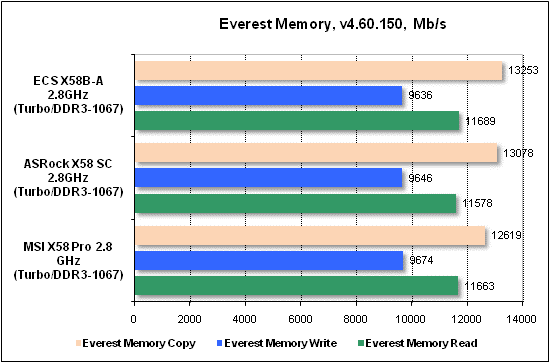

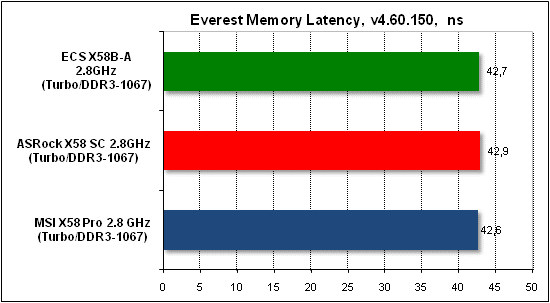

Тест производительности Everest
Тест производительности Everest

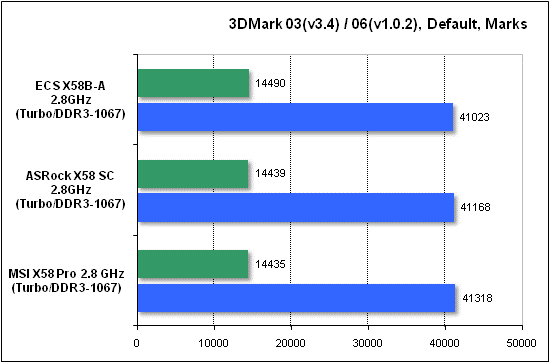

Тест производительности 3DMark

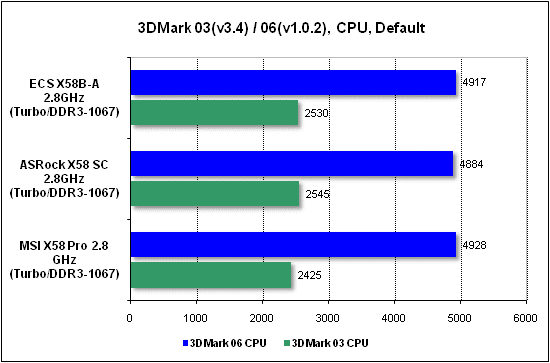

Тест производительности процессора 3DMark

Тесты прикладного ПО.

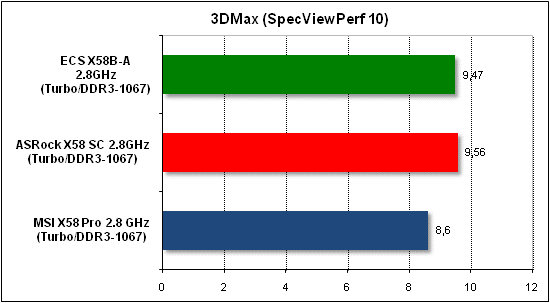

Тест производительности 3D Max

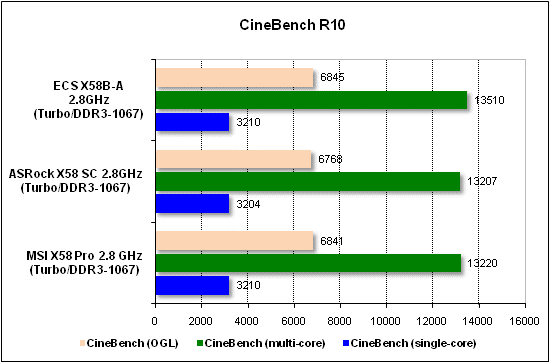

Тест производительности CineBench

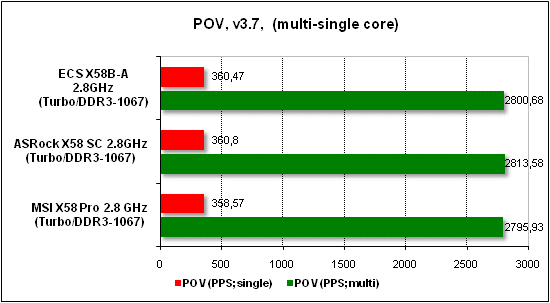

Тест производительности POV

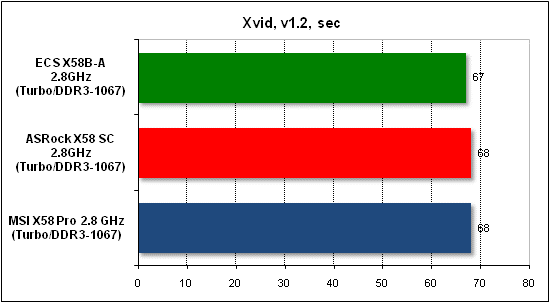

Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.

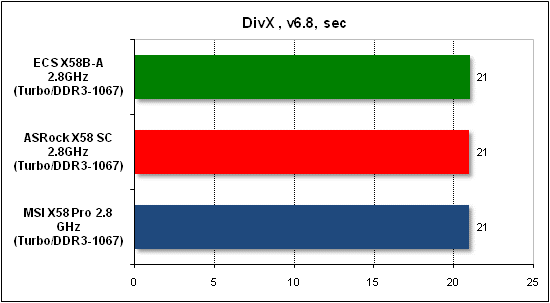

Тест производительности DivX
Тест производительности Xvid

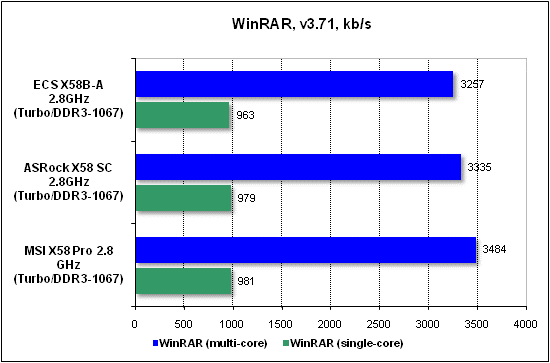

Сжатие данных (WinRAR) измерялось в кб/с, т.е. больше - это лучше.
Тест производительности WinRAR

Теперь - тесты игровых программ.

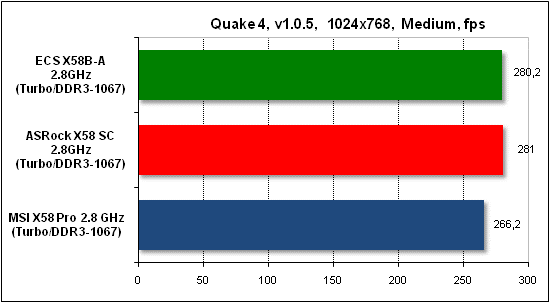

Тест производительности Quake 4

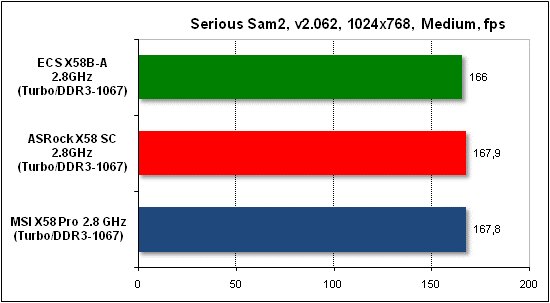

Тест производительности Serious Sam 2

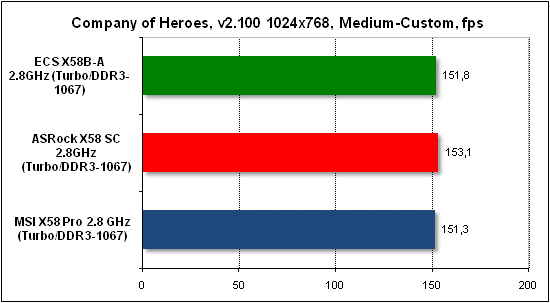

Тест производительности Company of Heroes

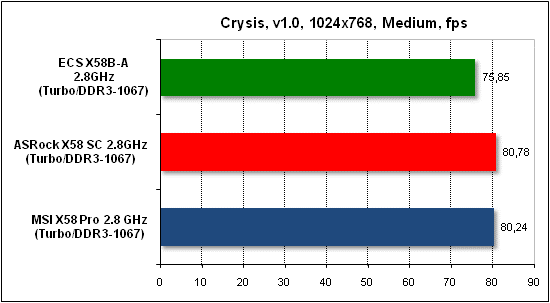

Тест производительности Crysis

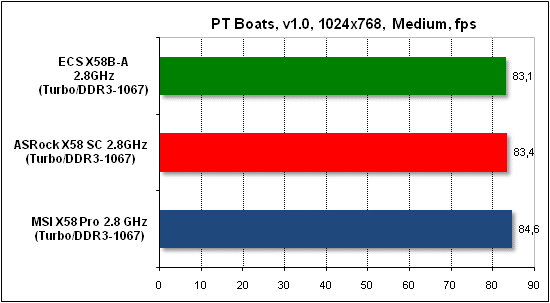

Тест производительности PTB

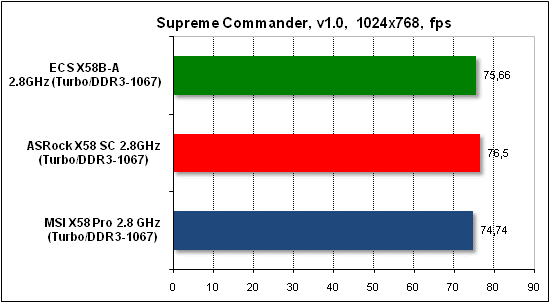

Тест производительности Supreme Commander

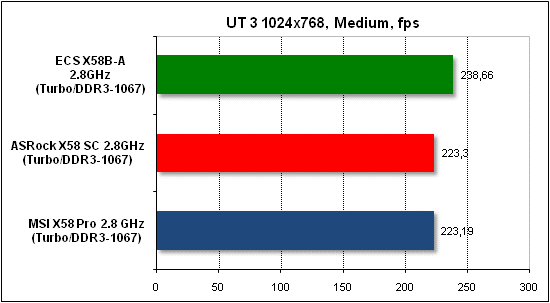

Тест производительности Unreal Tournament 3

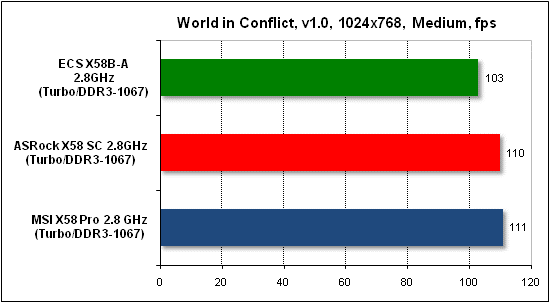

Тест производительности World in Conflict

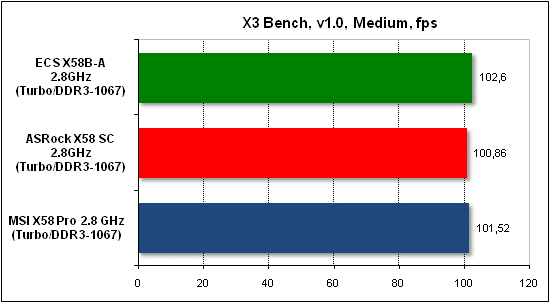

Тест производительности X3

Выводы

Прежде чем переходить к выводам, мы попробуем прошить BIOS от версии X58 Pro SLI на нашу тестовую плату. Учитывая идентичность дизайнов PCB, результат оказался вполне предсказуемым: прошивка подошла "как родная", и технология SLI успешно заработала.

Естественно, мы не можем гарантировать, что подобный трюк можно осуществить со всеми прошивками, ревизиями и товарными партиями платы MSI X58 Pro. Тем не менее, мы просто не могли не осуществить этот эксперимент и не поделиться этой информацией. Впрочем, прежде чем его повторить, мы посоветуем сравнить текущие розничные цены на модели Pro и Pro SLI, и только после этого переходить к активным действиям.

Итак, успешный запуск SLI никак не будет отражен в выводах, поскольку является нештатной функцией материнской платы MSI X58 Pro. Впрочем, этот продукт хорош и без SLI, поскольку он соответствует по характеристикам большинству плат на X58 и при этом стоит 8 тысяч рублей, что заметно дешевле остальных плат, цена на которые начинается с 10-11 тысяч.

Есть ли у платы недостатки? Да, мы нашли пару из них, но они связаны с неработоспособностью фирменных утилит GreenPower и Overclocking Center. Наверняка через некоторое время программисты MSI выпустят новые версии этих программ, которые будут совместимы с платой X58 Pro. И вполне возможно, что на момент публикации этого обзора новые версии уже доступны на сайте компании.

Заключение

Плюсы:
  • высокая стабильность и производительность;
  • наличие трех слотов PCI Express x16 v2.0;
  • поддержка технологий AMD CrossFireX;
  • поддержка SerialATA II/RAID (восемь каналов; ICH10R + JMB363);
  • поддержка одного канала P-ATA (JMB363);
  • звук High Definition Audio 7.1 + сетевой контроллер Gigabit Ethernet;
  • поддержка интерфейса USB 2.0 (12 портов) и IEEE-1394 (FireWire; два порта);
  • широкий набор фирменных технологий MSI (DualCore Center, профили CMOS, M-Flash и проч.);
  • пассивная система охлаждения чипсета и модуля питания;
  • кнопки Power и Reset; Кнопка сброса CMOS;
  • разумная розничная цена.
Минусы:
  • недоработки фирменных утилит.
Особенности платы:
  • на задней панели нет LPT- и COM-портов;
  • весьма неплохие результаты разгона;
  • технология NVIDIA SLI активируется прошивкой BIOS от платы MSI X58 Pro SLI (проверять на свой страх и риск).
