ASUS DVD-E608/G

Пролог

Покупать DVD-ROM привод имеет смысл только если есть желание вплотную использовать его по назначению - смотреть DVD-фильмы или играть в игры, записанные на DVD-ROM. Впрочем, 40 дополнительных долларов могут быть для некоторых небольшой платой за тот потенциал, что дает DVD-ROM привод. В местности где я проживаю, цены на б.у. DVD-диски с фильмами упали до 8-15$. Это был именно тот ценовой уровень, который выглядел уже приемлемым и коллекция любимых фильмов в хорошем качестве больше не казалась недостижимой мечтой. На приличный домашний кинотеатр (это 3000-4000$ не считая телевизора) денег не было и единственным путем приобщится к миру DVD оставался DVD-ROM привод за 80$, благо возможности аудио-системы и размеры монитора позволяли. Я купил DVD-ROM именно от ASUS по двум причинам - привод был мультизонным и в прошлом я уже имел положительный опыт общения с продуктами ASUS.

Коробка ASUS DVD-E608/G

Комплектация

1. Привод ASUS DVD-E608/G, прошивка v1.40;
2. Кабель для соединения привода с аудиокартой;
3. Инструкция пользователя (на английском языке);
4. Дискета с драйверами;
5. Пакетик с 4-мя крепежными винтами.

Важнейшие характеристики

ASUS DVD-E608/G
Максимальная скорость CD-ROM:	40x (2750 - 6000 kB/sec)
Максимальная скорость DVD-ROM:	8x (4530 - 10800 kB/sec)
Тип привода:	CAV (постоянная угловая скорость).
Максимальный уровень шума:	60 dB.
Размер буфера:	128 kB.
Типичное время доступа CD-ROM:	80 ms.
Типичное время доступа DVD-ROM:	110 ms.
Переключение скоростей:	4 - 40x шагом 2x.
Максимальный объем диска:	656 MB (mode 1), 748 MB (mode 2).
Поддержка форматов:	DVD-ROM, CD-Audio, CD-ROM, CD-ROM XA, CD-R, CD-RW.
Поддержка режимов:	PIO mode 4, Ultra DMA/33.
Габариты:	42x149x197 mm.
Вес:	примерно 1 kg.

Испытательный стенд

Корпус:	Enlight 7101 ATX.
Материнская плата:	Abit BP6.
Процессоры:	2x Intel Celeron 433.
Видеокарта:	Hercules GeForce 2 MX Retail.
Память:	Hyundai 256 MB.
Жесткий диск:	IBM DTLA-307030.
Операционная система:	Windows 2000 SP2 (english).

Look and Feel

Привод, следуя традициям ASUS, продается как retail. Вместе с дисководом покупатель получает не только красивую коробку, но и аналоговый кабель для соединения с аудиокартой, инструкцию пользователя, дискету с драйверами и пакетик с крепежными винтами.

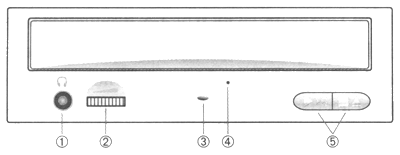

Вид спереди

1. Гнездо для подключения наушников.
2. Контроль уровня звука.
3. Индикатор присутствия диска.
4. Отверстие аварийного извлечения диска.
5. Управляющие кнопки (Play/Skip/Speed и Open/Close/Stop).

Индикатор присутствия горит зеленым, если в приводе есть диск, и мигает, когда идет чтение. Левая кнопка, кроме своих основных функций Play/Skip, управляет скоростью. Если в приводе находится диск, то каждое нажатие меняет скорость в последовательности - 32/24/8x. Чтобы восстановить максимальную (40x) скорость надо открыть и закрыть лоток привода.

Вид сзади
1. Питание.
2. IDE-коннектор.
3. Джамперы конфигурации (Master/Slave).
4. Аналоговый выход.
5. Цифровой выход.
6. Зарезервированные джамперы.

Отличить ASUS DVD-ROM привод от CD-ROM привода можно только по надписи на лотке - в всем остальном приводы выглядят совершенно одинаково, вплоть до вида задней панели и вида внутренностей. В голову пришла мысль, что столь вопиющей внешней одинаковостью приводов легко могут воспользоваться не слишком честные продавцы. Им достаточно заменить переднюю панель ASUS S400 CD-ROM привода и перешить BIOS. Обнаружить обман можно будет только после неудачных попыток прочесть любой DVD-диск. Двукратная разница цен - в карман.

C установкой и эксплуатацией привода не возникло никаких проблем. Он уверенно работал и под DOS-режимом и под всей линейков MS Windows. Понравился лоток. Он выезжал быстро, четко с приятным звуком. Характерный свист турбины при работе на максимальных оборотах никуда не делся. Шум хода высокий. Вибрация почти отсутсвует, но у моего привода передняя панель лотка в закрытом состоянии прилегала к корпусу неплотно и на некоторых DVD-дисках панелька мелко билась о привод с весьма противным звуком. Пришлось на время фильма подпирать ее массивным словарем. После длительной работы привод становился чуть теплым.

CD-R

Работа DVD-привода в роли CD-ROM привода еще долго будет иметь первостепенное значение, если, конечно, для чтения CD-дисков не используется отдельный CD-ROM дисковод. Когда DVD-привод покупается для чтения обоих видов дисков, то большую часть времени он скорее всего будет иметь дело с CD-R/ROM/RW дисками. По крайней мере ближайшие несколько лет.

Windows 2000 SP2, CD Speed 99 v0.8b, TDK CD-R80 Reflex, длина 79:35.

Windows 2000 SP2, CD Speed 99 v0.8b, TDK CD-R80 Reflex, длина 79:35.
Результаты в виде таблицы.

Average	31,56x
Start	18,41x
End	41,48x
Spin-up Time	4,30 sec
Spin-down Time	6,15 sec
Random Seek	100 ms
Disc Eject Time	1,50 sec
Disc Load Time	1,06 sec
Disc Recognition Time	5,89 sec
CPU Usage 8x	22%
Reading type	CAV

Классический график чтения. Скорости соответсуют заявленным. Поиск дорожки занимает чуть больше времени чем у CD-ROM приводов ASUS. Я добавил процент использования процессора, потому что он был непривычно высокий, несмотря на использование DMA.

CD-ROM

Windows 2000 SP2, CD Speed 99 v0.8b, 3D Studio MAX 1.2, длина 73:49.

Windows 2000 SP2, CD Speed 99 v0.8b, 3D Studio MAX 1.2, длина 73:49.
Результаты в виде таблицы.

Average	30,06x
Start	17,99x
End	39,55x
Spin-up Time	4,14 sec
Spin-down Time	5,80 sec
Random Seek	104 ms
Disc Eject Time	1,50 sec
Disc Load Time	1,05 sec
Disc Recognition Time	5,57 sec
CPU Usage 8x	31%
Reading type	CAV

Картина та же, что и при чтении CD-R дисков - ASUS всегда имел красивые графики. Опять-таки обращаю внимание на высокую загрузку процессора. Начальная и конечные скорости ниже, из-за того, что при записи диска в CD-ROM Mode 1 (650 MB) формате на диск пишется гораздо больше корректирующей ошибки информации, которая затем просто отбрасывается если чтение удалось. Как результат - более низкая скорость.

CD-RW

Windows 2000 SP2, CD Speed 99 v0.8b, That’s Write! CD-RW74, длина 74:02.

Windows 2000 SP2, CD Speed 99 v0.8b, That’s Write! CD-RW74, длина 74:02.
Результаты в виде таблицы.

Average	21,70x
Start	13,02x
End	28,45x
Spin-up Time	4,14 sec
Spin-down Time	5,50 sec
Random Seek	104 ms
Disc Eject Time	1,49 sec
Disc Load Time	1,06 sec
Disc Recognition Time	6,96 sec
CPU Usage 8x	20%
Reading type	CAV

Если сравнивать E608 с S500 приводом, то налицо значительный прогресс. Скорость работы с CD-RW дисками увеличилась почти вдвое при номинальной меньшей скорости привода - 40x у E608 против 50x у S500. Головки тоже позиционируются значительно быстрее - 104 ms против 131 ms. Исчезла путаница, оставшаяся по всей видимости со времен ASUS 34x, который не давал скорости чтения CD-RW дисков выходить за пределы 8x. Теперь дисковод и по виду графика, и по данным CD Speed 99 читает CD-RW диски с постоянной угловой скоростью (CAV).

Поврежденный диск

На тест я взял тот же китайский диск, что использовал при написании обзора ASUS S500 CD-ROM привода. Диск имеет множество дефектов - плохую балансировку, царапины, потертости, разводы и глубокие выщерблены. Кроме того, алюминиевое рабочее покрытие повреждено даже изнутри. Сумма дефектов все же не настолько велика, чтобы поставить в тупик качественный привод.

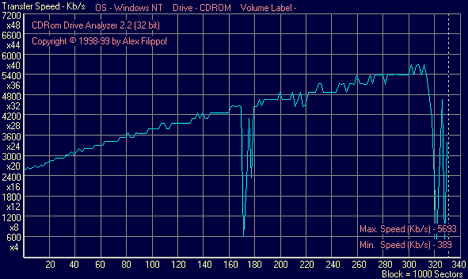

Windows 2000 SP2, CDROM Drive Analyzer v2.2.0, CD #2, длина 73:18.

CDROM Drive Analyzer предназначен прежде всего для тестирования многих приводов с помощью одного диска. Сейчас выпал подходящий случай. Сравнивая графики E608 и S500 можно заметить много общего. При ошибках оба не сдаются, а стараются восстановить скорость с примерно одним и тем же успехом. На качественных дисках и E608, и S500 выглядели совершенно одинаково.

Цифровое копирование музыки

При проведении эксперимента по извлечению аудио-треков я использовал фирменные диски DDT - Пластун и Queen - Greatest Hits II. Диск Queen интересен тем, что записан под завязку. Длина его просто феноменальна - 75:58, что между прочим почти на две минуты превышает положенные 74 минуты звучания. Поэтому привод должен был продемонстрировать все на что способен именно на диске Queen. CDDAE 99 определил максимальную скорость извлечения как 24x.

Queen - Greatest HitsII длина 75:58.	CDDAE 99 v0.2b	EAC v0.9 prebeta 9
Максимальная скорость извлечения	28,9x	28,9x
Средняя скорость извлечения	21,1x	21,0x

DDT - Пластун, длина 43:34.	CDDAE 99 v0.2b	EAC v0.9 prebeta 9
Максимальная скорость извлечения	21,4x	21,4x
Средняя скорость извлечения	16,5x	16,5x

Обе программы продемонстрировали удивительно похожие результаты. Скорость извлечения аудио-треков - вполне удовлетворительная. Я думаю, что ее можно считать таковой, покуда кодирование треков в .mp3 занимает больше времени, чем их извлечение. В моей конкретной системе бутылочным горлышком является процессор.

Через тернии к мультизонности

Привод я купил исключительно для просмотра DVD-фильмов на компьютере. Поэтому в первую очередь меня интересовала мультизонность. Все остальное - вроде акустических характеристик и максимальной скорости имело куда меньшее значение. По всей добытой мною в сети информации выходило, что ASUS E608 - мультизонник, но поскольку ни в одном официальном документе об этом не было сказано ни слова, то я был готов и к худшему. После инсталяции самого привода и программы PowerDVD v3.0 (декодер и плейер в одном флаконе), все было готово для премьеры. PowerDVD меня огорошила при первом же запуске, заявив, что зона не установлена. Мало того, у меня была возможность сменить зону всего только пять раз. После чего привод залочился бы на последней зоне. Небольшое исследование помогло прояснить ситуацию. Я установил PowerDVD под второй копией Windows 2000, сменил зону привода пару раз и сравнил количество оставшихся попыток в обоих инсталляциях PowerDVD - оно оказалось разным. Дело было в программе - она почему-то считала, что мультизонных приводов не существует в природе. Чтобы все работало как надо, достаточно было выставить приводу необходимую зону за спиной у PowerDVD. С задачей великолепно справилась небольшая, но многофункциональная программа DVD Genie v4.0. Когда DVD-диск попадает в привод, то DVD Genie автоматически распознает зону и при необходимости меняет зону привода, после чего запускает PowerDVD. Мне остается только нажать кнопку Play.

ВНИМАНИЕ! Большинство DVD-приводов, выпущенных после 1 января 2000 года, не являются мультизонными и, прежде чем пользоваться DVD Genie, это стоит проверить, чтобы не остаться в итоге с дисководом, залоченным на какой-нибудь экзотической зоне. Проверку одинаково хорошо выполнят как DriveInfo так и CDVDInfo.

Для проигрывания DVD-дисков компьютеру достаточно иметь процессор не ниже Pentium II 300 MHz (не стоит этому удивляться - формат MPEG2 требует меньше процессорной мощности, чем столь популярный нынче MPEG4). Видеокарта с полноценным оверлеем - необходимость. Размер экрана никогда не бывает слишком большим - монитор с диагональю 19’ можно считать нижним пределом. Во всему прочему неплохо иметь внешний усилитель и пару колонок.

DVD-ROM

Большинство современных фильмов выпускаются на одностороннем DVD-ROM диске с двумя информационными слоями. Второй, более глубокий слой читается сквозь первый и приводы со слабым лазерным диодом теоретически могут иметь проблемы с чтением второго слоя.

Windows 2000 SP2, Nero DVD Speed v0.5b, Natural Born Killers R2, двухслойный (RSDL), длина 7.87 GB.

По графику видно, что диск записан как RSDL (Reverse-Spiral Dual Layer). Другой возможный вид записи двуслойной стороны диска называется PTP (Parallel Track Path). При нем спираль второго слоя также как и первого начинает раскручиваться от внутренней стороны диска к внешней и при смене слоя приводу надо не только заново найти дорожку, но и переместить головку от внешнего края диска к внутреннему, на что требуется известное время. Поэтому-то на коробках двуслойных дисков можно прочесть надпись - layer transition may trigger a slight pause (переход между слоями может вызвать небольшую паузу). Метод RSDL использует другой подход - спираль второго слоя раскручивается или, вернее будет сказать, скручивается от внешнего края к внутреннему. Головку двигать не нужно и переход между слоями может пройти даже незаметно для зрителя.

Windows 2000 SP2, Nero DVD Speed v0.5b, Natural Born Killers R2, двухслойный (RSDL), длина 7.87 GB.
Результаты в виде таблицы.

Average	5,43x
Start	2,99x
End	3,18x
Spin-up Time	5,49 sec
Spin-down Time	6,11 sec
Random Seek	142 ms
Disc Eject Time	1,49 sec
Disc Load Time	1,05 sec
Disc Recognition Time	9,11 sec
CPU Usage 1x	21%
Reading type	CAV

Мелкие зазубрины во второй половине графика можно считать теми самыми мелкими проблемами чтения второго слоя. Однако, они настолько малы, что это может быть просто ошибкой измерения.

Низкая максимальная скорость, по графику чуть выше 7x, вполне нормальное явление. Максимум (8x) может быть достигнут только у самого края однослойного диска. Из-за особенностей записи двуслойных дисков (меньшая емкость, чем у однослойного, но двустороннего диска) максимум на них не может быть достигнут в принципе.

Работа Adaptive Speed System

Если записать названии этой адаптивной системы изменения скорости в сокращенном виде, то получится, на мой взгляд, забавная аббревиатура. Попробуйте! Сложно сказать, что имели в виду программисты, бессонными ночами ломая голову над названием. Надеюсь, что таким образом им просто хотелось полнее обрисовать свойства системы, мол, она - kicks ass и все такое прочее.

После ознакомления с принципом работы хочется умиленно вздохнуть - наконец-то было найдено время для внедрения действительно необходимой вещи. Подобные системы должны были по идее давно встроены во все без исключения приводы. Если поток данных невелик, то система снижения скорости выгодна именно производителям, ведь она удлиняет жизнь мотора.

Я скормил приводу один из своих дисков с .mp3 файлами, запустил Winamp и решил понаблюдать за возможными изменениями скорости в окошке программы Nero DriveSpeed. Примерно через 20 секунд привод начал затихать - скорость ступенчато уменьшалась. На 12x падение прекратилось. Природ мог работать в этом режиме сколь угодно долго, пока я ограничивался проигрыванием .mp3. Если же я начинал активно листать каталоги диска - скорость временно поднималась до 16x. Сделаем предварительный вывод - система работает. Осталось выяснить насколько хорошо она работает. Закрыв Winamp, я дал команду скопировать содержимое .mp3 диска на винчестер. После небольшой паузы скорость начала повышаться, но ее рост замер на 24x. Поднять скорость выше этого потолка не могли никакие мои действия, включая, копирования содержимого CD-R диска одновременно в три разных каталога на жесткий диск.

Кроме Adaptive Speed System привод поддерживает установку скорости вручную в диапазоне 4 - 40x шагом 2x. Что до меня, то я нахожу ручное управление более удобным.

Прошивка BIOS

DVD-ROM приводы, а в особенности первенец линейки E608 - свершенно новые продукты для ASUS. Поэтому не обошлось без ошибок. И если на уровне железа решение довольно надежное (достаточно вспомнить внешнюю и частично внутреннюю идентичность CD-ROM и DVD-ROM приводов ASUS), то с программной частью не все столь радужно. О проблемах косвенно говорят новые версии BIOS’а, которые не только дают приводу возможность воспринимать DVD-диски с новыми видами защиты, но и исправляют некоторые ошибки чтения. Последний доступный мне мультизонный BIOS можно скачать по ссылке в конце обзора.

Проблемы

Пару раз привод зависал и не распознавал никаких дисков - он исправно раскручивал их, потом останавливал. Индикатор присутствия диска при этом оставался все время потухшим. Лечение глюка заключалось в перезагрузке компьютера через reset. Однажды при копировании CD-ROM диска на винчестер привод на совершенно пустом месте вдруг начал очень медленно копировать данные, активно работая головками. Перезагрузка диска в трей решила проблему и она никогда больше не возвращалась. Мелкие проблемы при просмотре DVD-дисков тоже были. Ситуация с проигрыванием DVD, однако, не столь однозначна. При показе фильма работает не только сам привод, но и программный плейер, кодеки и драйвера видео-карты. Любой из этих компонентов может сделать проигрывание нестабильным или вообще невозможным.

Эпилог

В отношении CD-R/ROM/RW дисков - это отлично сбалансированный привод. Если сравнивать его с CD-ROM дисководами ASUS, то E608 имеет значительно более высокую скорость чтения CD-RW дисков и извлечения аудио-треков. Тоже самое можно было бы сказать и про работу с DVD-ROM дисками, если бы не редкие нарушения его нормального функционирования.
