Обзор материнской платы ASUS ROG Maximus XII Extreme: и целого Intel Core i9-10900K мало

Для новых процессоров с ядром Comet Lake-S компания Intel выпустила четырёхсотую серию набора системной логики, флагманом которой является Intel Z490. На данном чипсете компания ASUS представила сразу 11 материнских плат в элитной серии ROG, продукты которой, как правило, нацелены на геймеров и оверклокеров. Самыми навороченными среди них оказались модели с названием Maximus, куда входят Apex, Hero и Formula, а также флагманская ASUS ROG Maximus XII Extreme (мелькавшая в анонсах Extreme Glacial пока отсутствует на официальном сайте компании).

Именно ROG Maximus Extreme во всех поколениях плат ASUS для процессоров Intel сочетают в себе беспрецедентные возможности по настройке процессоров и их разгону с неисчерпаемым количеством передовых контроллеров, портов и карт расширения. Такие платы — универсальные и долгоиграющие основы для системы самого высокого уровня, а в случае с процессорным разъёмом LGA1200, произведённым именно с расчётом на перспективу, а не на нынешние процессоры Comet Lake-S, их актуальность дополнительно возрастает.

В сегодняшнем материале мы разберём все особенности топового продукта ASUS и проверим его оверклокерские возможности с процессором Intel Core i9-10900K.

⇡#Технические характеристики и стоимость

⇡#Упаковка и комплектация

ASUS ROG Maximus XII Extreme поставляется в большой и тяжёлой картонной коробке, которая по каким-то причинам не имеет пластиковой ручки для переноски. Если учесть габариты и вес упаковки, это вызовет определённые неудобства при транспортировке платы, но всё же не критичные. Коробка оформлена в характерных для продуктов ASUS серии ROG тонах: красном и чёрном.

Обратная сторона коробки расскажет потенциальным покупателям о ключевых особенностях платы и её технических характеристиках.

Краткий перечень интерфейсов ASUS ROG Maximus XII Extreme можно найти на наклейке сбоку упаковки, где также указаны серийный номер платы и страна производства.

Верхняя панель коробки откидывается, открывая доступ к самой плате, накрытой прозрачной пластиковой панелью.

Под поддоном платы находится отдельная коробка с аксессуарами и комплектующими. Все их перечислять мы не будем, слишком уж большой набор комплектующих у ASUS ROG Maximus XII Extreme, к тому же на приведённом фото можно всё детально рассмотреть.

Кроме них, в коробке находятся инструкция к плате и набор наклеек с атрибутикой серии ROG.

Как вы уже могли видеть выше, плата выпускается в Китае. Её стоимость в российских магазинах составляет немногим более 50 тысяч рублей, то есть это одна из самых дорогих (но всё же не самая) материнских плат с набором системной логики Intel Z490. Гарантийный срок равен трём годам.

⇡#Дизайн и особенности

ASUS ROG Maximus XII Extreme выполнена в форм-факторе E-ATX и имеет размеры 305 × 277 мм. Значительным габаритам платы вторит и её масса, превышающая отметку в два килограмма. Всё потому, что она преимущественно закована в металл, стекло и пластик, а свободные зоны на текстолите есть только с её обратной стороны.

Дизайн платы можно назвать строгим – нет никаких цветных вставок и резких переходов. Напротив, полосы на кожухе интерфейсной панели платы нашли продолжение на плоском радиаторе портов M.2, за которым следует огромная стеклянная панель с логотипом ROG.

Сразу нужно сказать, что все глянцевые поверхности платы очень маркие, касаться их строго не рекомендуется, поскольку удалять отпечатки непросто из-за острых краёв.

Все разъёмы и органы управления на текстолите размещены преимущественно по периметру, что хорошо видно по схеме из инструкции по эксплуатации ASUS ROG Maximus XII Extreme.

На интерфейсной панели платы нет свободного места. Здесь и кнопки очистки CMOS и BIOS Flashback, и 12 (!) портов USB разных типов и скоростей, и две сетевых розетки, и коннекторы для антенн беспроводной связи, и аудиоразъёмы.

Отсутствуют видеовыходы, но они на материнских платах такого класса, как правило, и не требуются. Отдельно отметим порт USB 3.2 Gen 2 × 2 Type-C (№11), пропускная способность которого может достигать 20 Гбит/с.

Чтобы разобрать плату до голого текстолита, придётся приложить немало усилий и потратить прилично времени: одних только разъёмов подсветки приходится отключать пять штук, и каждый из них требует исключительной аккуратности. Зато затем труды будут вознаграждены впечатляющим зрелищем огромного количества элементов и безупречного качества автоматической пайки на восьмислойном текстолите.

Начнём изучение компонентов платы с процессорного разъёма. Здесь установлен конструктивно-стандартный LGA1200 с поддержкой процессоров Intel деcятого поколения микроархитектуры Core. Перечень поддерживаемых процессоров, приведённый на одной из страниц поддержки платы, на момент подготовки статьи включал в себя 35 моделей — от флагманского Core i9-10900K до 35-ваттного Celeron G5900T.

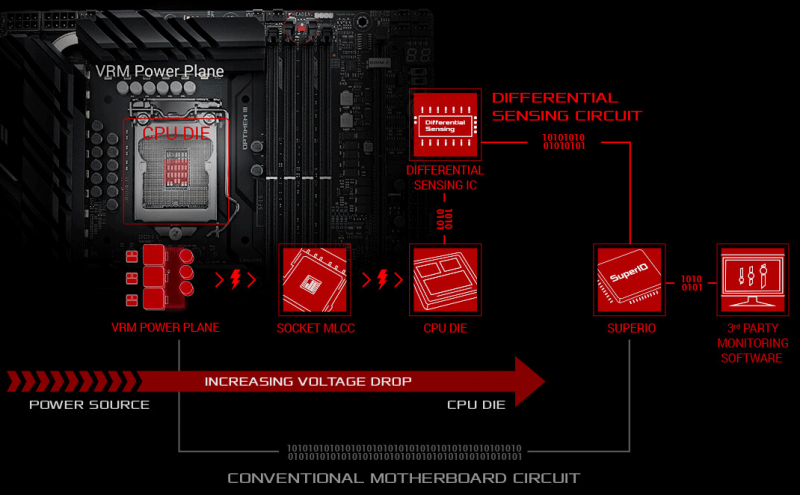

Особенностью процессорного разъёма на платах ASUS ROG Maximus XII, как и на предыдущей серии XI, является дифференциальная схема мониторинга напряжения питания процессора, которая обеспечивает более достоверные показания, чем датчики, применяемые на большинстве других материнских плат.

В BIOS платы доступен выбор датчика для считывания показаний: Die или Socket. Для примера мы продемонстрируем эти настройки в разделе с описанием BIOS.

Систему питания процессора на ASUS ROG Maximus XII Extreme вполне можно назвать гордостью разработчиков. Процессорный разъём окружают честные шестнадцать фаз без удвоителей. Все они отведены непосредственно на процессорное ядро и состоят из сборок Infineon TDA21490, суммарно выдающих 1440 А. Ещё по две фазы выделены, по всей видимости, на VCCIO и VCCSA (видны внизу процессорного гнезда).

Данные силовые сборки Infineon отличаются низким сопротивлением открытого канала, высокой энергоэффективностью и сниженными рабочими температурами.

За управление питанием отвечают два ШИМ-контроллера Digi+ VRM ASP1405I.

Неподалёку распаяна микросхема ASUS Pro Clock II, отвечающая за регулировку BCLK (генератор тактовой частоты).

Для обеспечения питания платы и её компонентов, в дополнение к стандартному 24-контактному разъёму, ASUS ROG Maximus XII Extreme наделили двумя 8-контактными разъёмами ProCool II в металлизированной оболочке.

Есть на плате и горизонтальный разъём питания EZ_PLUG PATA-типа, к которому рекомендуется подключать кабель при установке на плату двух производительных видеокарт.

Правда, в режиме x16/x16 эти высокопроизводительные карты на ASUS ROG Maximus XII Extreme не заработают никогда.

Чипсет Intel Z490 на плате накрыт плоским радиатором, который соединён тепловой трубкой с небольшим радиатором части цепи VRM (дальше мы его также покажем).

Уровень TDP данной модификации чипсета равен всего 6 Вт, поэтому такого охлаждения для его кристалла будет более чем достаточно.

Напомним, что по функциональным возможностям Intel Z490 практически не отличается от предшественника в лице Intel Z390. Блок-схему нового флагманского набора системной логики Intel мы приведём ниже.

ASUS ROG Maximus XII Extreme оснащается четырьмя слотами DIMM для модулей оперативной памяти стандарта DDR4. Слоты не имеют металлической оболочки, зато оснащены фиксаторами только с одной стороны.

Система питания оперативной памяти двухканальная, а управляется она контроллером Digi+ ASP1103.

Суммарный объём памяти может достигать 128 Гбайт (4 × 32 Гбайт), но в этом случае её частота, если судить по спецификациям, не превысит 3,6 ГГц. Если же использовать пару модулей, то их частота может достигать впечатляющих 4,8 ГГц. Причём речь не только о разгоне, поскольку такие модули уже продаются, хотя и по пугающей цене. Полный перечень официально совместимых с ASUS ROG Maximus XII Extreme модулей DDR4 можно посмотреть по ссылке.

В современных материнских платах линии PCI Express используются не только для работы соответствующих слотов, но и для увеличения количества портов M.2, SATA и USB. В случае с набором системной логики Intel Z490 максимальное число линий PCIe составляет 24, но по указанной выше причине не все из них могут использоваться для разъемов PCI Express. Поэтому полноразмерные слоты для графических карт разработчики ASUS ROG Maximus XII Extreme подключили к процессорному контроллеру PCI Express. Если подключать только одно устройство, оно может работать в режиме x16, а две видеокарты будут работать в режиме х8+х8.

Также на плате есть слот PCI-Express x4 с открытым торцом для карт расширения.

Информация о режимах их работы и зависимости от других портов платы приведены на следующей схеме.

Иронично, но на мощнейшей плате с поддержкой самого быстрого игрового процессора современности (Intel Core i9-10900K) можно организовать работу двух видеокарт лишь в режиме x8/x8.

За коммутацию слотов на плате отвечают мультиплексоры Pericom PI3DBS.

ASUS ROG Maximus XII Extreme оснащена сразу восемью горизонтальными портами SATA III с пропускной способностью до 6 Гбит/с, шесть из которых реализованы чипсетом Intel Z490, а ещё два – контроллером ASMedia ASM1061.

Между слотами PCI-Express расположились два порта M.2, пропускная способность каждого из которых может достигать 32 Гбит/с. При этом M.2_1 поддерживает SATA- и PCI Express-накопители длиной от 42 до 80 мм, а M.2_2 — только PCI Express-накопители такой же длины.

Устройства в этих портах охлаждаются массивной пластиной-радиатором с термопрокладками.

Но это ещё не все возможности флагманской платы ASUS в части накопителей. Дело в том, что на ASUS ROG Maximus XII Extreme есть специальный слот ROG DIMM.2 Module, напоминающий слот для оперативной памяти, но с блокиратором.

В этот разъём с помощью входящего в комплект поставки платы адаптера ROG DIMM.2 с радиатором можно установить два PCI Express-накопителя M.2 длиной от 42 до 110 мм.

Таким образом, общее количество накопителей, установленных на плату, может достигать четырёх. Однако при установке в ROG DIMM.2 накопителей видеокарта в основном слоте PCI Express будет работать в режиме x8, поскольку оба этих интерфейса используют процессорные линии шины.

Сетевые контроллеры ROG Maximus XII Extreme под стать другим компонентам, то есть самого высокого уровня. В первую очередь мы имеем в виду 10G Ethernet-контроллер Aquantia AQC107 с пропускной способностью до 10 Гбит/с. Контроллер имеет теплораспределитель и охлаждается радиатором через термопрокладку.

Второй проводной контроллер относится к стандарту 2.5G Ethernet и реализован микросхемой Intel I225-V.

Конечно же, на таком «комбайне», как ASUS ROG Maximus XII Extreme, не могло не оказаться беспроводного сетевого контроллера, и здесь он реализован высокоскоростным модулем Intel AX201 с поддержкой 2 × 2 Wi-Fi 6, стандартов 802.11 a/b/g/n/ac/ax и Bluetooth v5.1.

Общее количество портов USB на плате равно 22. Из них 12 выведены на интерфейсную (заднюю) панель, а 10 можно подключить к разъёмам на текстолите. Среди последних есть два быстрых порта USB 3.2 Gen 2 Type-C для вывода на корпус системного блока.

Работа портов обеспечена возможностями чипсета, интерфейса Thunderbolt 3 и контроллеров ASMedia ASM1074, ASM3142 и ASM3242.

Звук на флагманской плате ASUS реализован 7.1-канальным HD-аудиокодеком ROG SupremeFX 7.1 S1220, аппаратно-усиленным 12 японскими конденсаторами Nichicon Fine Gold, цифроаналоговым преобразователем ESS ES9023P и операционным усилителем Texas Instruments RC4580.

Аудиопроцессор накрыт алюминиевым колпачком, защищающим его от электромагнитных помех, а вся аудиозона на текстолите отделена от остальных компонентов токонепроводящей полосой.

Заявленное соотношение «сигнал — шум» на линейном входе – 113 дБ, полный коэффициент нелинейных искажений с учётом шума – 94 дБ, динамический диапазон – 112 дБ.

Функции мониторинга и управления вентиляторами на плате возложены на Super I/O-контроллер Nuvoton NCT6798D.

В общей сложности к ASUS ROG Maximus XII Extreme можно подключить двенадцать 4-pin вентиляторов, управляемых через BIOS или фирменное приложение, а также две помпы систем жидкостного охлаждения, для которых предусмотрены мощные трёхамперные разъёмы (36 Вт).

Если кому-то и этого будет мало, то через коннектор Node к плате можно подключить карту расширения Fan Extension Card II, к которой подключаются ещё четыре регулируемых вентилятора, три термодатчика и два разъёма для светодиодных лент подсветки.

Крепления этой платы сделаны таким образом, чтобы её можно было закрепить в корпусе системного блока на посадочное место для накопителя формата 2,5 дюйма.

Для автоматического разгона процессора и памяти на плате присутствует микроконтроллер TPU.

С его помощью, а также благодаря генератору тактовой частоты ASUS Pro Clock II плата может управлять напряжениями и частотами без участия пользователя (в два клика), однако такой разгон, как правило, оставляет желать лучшего и зачастую приводит к перегреву компонентов.

На ASUS ROG Maximus XII Extreme есть полный набор инструментов для оверклокинга. В дополнение к привычным индикаторам и кнопкам в правом верхнем углу текстолита можно найти точки для замера напряжений мультиметром и переключатели Slow_mode и RSVD.

Последние «предназначены для служебных нужд», и обычным пользователям включать их строго не рекомендуется (вплоть до угрозы повреждения платы).

Плата оснащена двойным 256-Мбайт BIOS и кнопкой переключения между обоими BIOS с индикацией.

Подсветка у ASUS ROG Maximus XII Extreme есть везде. К текстолиту подключаются пять кабелей подсветки от пластины с обратной стороны платы, от панели на радиаторе чипсета, от кожуха-радиатора интерфейсной панели, а также от 2-дюймового OLED-дисплея LiveDash.

Управляет всей красотой контроллер Aura.

В дополнение к встроенной подсветке к плате можно подключить четыре светодиодных ленты, две из которых могут быть адресуемыми.

В ASUS заявляют о подсветке второго поколения Aura, которая с помощью программного обеспечения может автоматически адаптировать визуальные эффекты в соответствии с конкретным количеством светодиодов. Количество эффектов в очередной раз выросло.

Особо нужно отметить систему охлаждения платы. В ней используются три отдельных радиатора. Каждый из них является не просто фиктивной металлической пластинкой, а полноценным теплораспределителем с рёбрами и термопрокладками. Радиатор чипсета и части VRM, а также самый тяжёлый двойной радиатор цепей VRM имеют по одной тепловой трубке диаметром 6 мм.

В дополнение на радиатор VRM можно установить комплектный вентилятор размерами 40 × 40 мм, но в данном поколении процессоров в этом точно нет необходимости, в чём мы с вами убедимся по ходу тестирования.
