Обзор HDCVI-камеры Dahua EZ-IP EZ-HAC-T5B20P-A

⇣ Содержание

Решения для видеонаблюдения китайской компании Dahua Technology успешно используются во всём мире, включая Россию. Модельный ряд продуктов этой компании представлен самыми разнообразными типами видеокамер, включая IP, PTZ и HDCVI, тепловизорами, видеорегистраторами, готовыми решениями для конференц-связи, домофонами, различными устройствами для контроля доступа, дронами и многими другими узкоспециализированными устройствами. Причём продукция этой огромной компании предназначена для самого широкого круга пользователей, начиная от обычного владельца дома или квартиры, желающего обезопасить себя от возможных посягательств на частную собственность, и заканчивая промышленностью и муниципальными компаниями. Где-то посередине между ними находится ещё и обычный корпоративный клиент, представляющий малый и средний бизнес.

В модельном ряду компании есть отдельная серия продуктов начального уровня EZ-IP, которая, как утверждается на сайте производителя, отличается выдающейся производительностью и простотой. Данные решения подходят для охраны частных домов, а также небольших магазинов и офисов. Среди EZ-IP присутствуют HDCVI- и IP-видеокамеры и видеорегистраторы, коммутаторы и мониторы. К нам на тестирование попала HDCVI-камера EZ-HAC-T5B20P-A, к знакомству с которой мы и приступаем.

#Комплект поставки



Комплект поставки Dahua EZ-IP EZ-HAC-T5B20P-A

Устройство поставляется в маленькой картонной коробке кубической формы. Внутри кроме самой камеры был найден только набор для её крепления к стене или потолку, а также небольшой информационный лист. Чтобы узнать обо всех характеристиках устройства, а также о способах подключения, пользователю потребуется обратиться к официальному сайту производителя.

#Технические характеристики

Видеокамера Dahua EZ-IP EZ-HAC-T5B20P-A-0280B
Камера
Матрица 1/2,7 дюйма CMOS
Эффективные пиксели 1920×1080, 2 Мп
Система сканирования Прогрессивная
Скорость электронного затвора, с PAL: 1/25–1/100000
NTSC: 1/30–1/100000
Соотношение "сигнал—шум", дБ >65
Чувствительность 0,02 лк / F1,9, 30IRE, 0 лк (ИК-подсветка вкл.)
Расстояние ИК-подсветки, м 30
Управление ИК-подсветкой Авто/вручную
Настройка по осям (ручная) Панорама: 0° – 360°
Наклон: 0° – 78°
Вращение: 0° – 360°
Объектив
Тип объектива Фиксированный объектив
Тип монтажа M12
Фокусное расстояние, мм 2,8
Диафрагма F1,9
Угол обзора 119° × 101° × 54° (по диагонали × по горизонтали × по вертикали)
Тип диафрагмы Фиксированная диафрагма
Минимальная дистанция фокусировки, м 0,5
Расстояние DORI Объектив Обнаружение Наблюдение Распознавание Идентификация
2,8 мм 38,6 м 15,4 м 7,7 м 3,9 м
Видеосигнал
Частота кадров CVI: 1080P 25/30 кадр./с; 720P 25/30кадр./с; 720P 50/60 кадр./с;
AHD: 1080P 25/30 кадр./с; 720P 25/30 кадр./с;
TVI: 1080P 25/30 кадр./с; 720P 25/30 кадр./с; 720P 50/60 кадр./с;
CVBS: 960H
Разрешение 1080P (1920×1080); 720P (1280×720); 960H (960× 576 / 960×480)
Режим "день/ночь" Авто (ICR)
BLC BLC/HLC/DWDR
WDR DWDR
Баланс белого Авто/вручную
Регулировка усиления Авто/вручную
Шумоподавление 2D NR
Интеллектуальная ИК-подсветка Да
Режим "Антитуман" Электронный
Зеркалирование Выкл./Вкл.
Приватные зоны Выкл./Вкл. (8 прямоугольных зон)
Сертификаты
Сертификаты CE (EN55032:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN55024:2010+A1:2015, EN 55035:2017, EN50130-4:2011+A1:2014)
FCC (CFR 47 FCC раздел 15, подраздел B, ANSI C63.4-2014)
UL (UL60950-1+CAN/CSA C22.2 No.60950-1)
Порты
Аудиовыходы Одноканальный встроенный микрофон (-A)
Видеовыходы Видеовыходы CVI/TVI/AHD/CVBS через один BNC-порт
Электропитание
Питание 12 В пост. тока ±30%
Потребляемая мощность Макс. 3,3 Вт (12 В пост. тока, ИК-подсветка вкл.)
Условия эксплуатации
Рабочая температура От -40 до +60 °C; при относительной влажности <95% (без конденсации)
Температура хранения От -40 до +60 °C; при относительной влажности <95% (без конденсации)
Класс защиты IP67
Конструкция
Корпус Верхняя часть: металл; нижняя часть: пластик; крышка: пластик
Размеры камеры, мм 97,0 × 85,8
Масса, кг 0,22
Гарантия, мес 36
Ориентировочная цена*, руб. 2 590

* Средняя цена по «Яндекс.Маркету» на момент написания статьи.

Из очень длинного перечня технических характеристик камеры стоит выделить следующее. Модель Dahua EZ-HAC-T5B20P-A имеет двухмегапиксельную матрицу и снимает в разрешении Full HD 1920×1080 с частотой до 25 кадров в секунду. Камера имеет фиксированный объектив. Фокусное расстояние объектива может быть 2,8 или 3,6 мм в зависимости от четырёх последних цифр в наименовании модели: «-0280B» или «-0360B». К нам на тестирование попал первый вариант с фокусным расстоянием объектива 2,8 мм. Отметим, что у камеры с фокусным расстоянием 3,6 мм немного меньшие углы обзора и чуть больше минимальная дистанция фокусировки, но зато и значения расстояния DORI, определяющие дальность работы камеры, немного больше. На это важно обратить внимание при выборе модели под свои нужды.

Камера имеет модуль ИК-подсветки с дальностью работы до 30 м и одноканальный микрофон. Из интересных возможностей нужно отметить режим «антитуман», функцию шумоподавления, возможность задания восьми прямоугольных приватных зон, интеллектуальную систему работы инфракрасной подсветки и автоматическое переключение между режимами «день»/ «ночь »(ICR).

Модель Dahua EZ-HAC-T5B20P-A принадлежит к семейству HDCVI-камер, а потому не имеет привычного сетевого Ethernet-порта RJ-45. Вместо него у камеры на встроенном коротком проводе имеется один BNC-порт и разъём питания, к которому потребуется подключить источник питания 12 В / 1 А. Если вы планируете запитывать камеру от бытовой электрической сети, то дополнительно придётся приобрести соответствующий адаптер. Это может быть адаптер от Dahua или от любого другого производителя.

#Формат передачи сигнала HDCVI

Так как со стандартом передачи видеосигнала HDCVI сталкивались далеко не все наши читатели, стоит сказать пару слов о том, чем именно он отличается от традиционного и более распространённого формата передачи данных IP. Данная технология была разработана компанией Dahua Tehnology (и принадлежит ей). Стандарт HDCVI расшифровывается как High Definition Composite Video Interface и представляет собой высококачественную передачу аналогового видеосигнала. В отличие от IP, при HDCVI-передаче используется кодирование и декодирование транслируемых сигналов с аналогового в цифровой формат и обратно.

Камеру и видеорегистратор связывает коаксиальный кабель, а не витая пара, как в случае с форматом IP. При этом передаётся как видеосигнал, так и аудио. Видеосигнал в Full HD (1920×1080) в формате HDCVI можно передавать на расстояние до 400 м, в то время как у IP-камер это значение в 4-5 раз меньше. При этом HDCVI-передача полностью лишена любых задержек при передаче данных и по определению не может иметь никаких конфликтов с другим оборудованием на пути – его просто нет.

Но если IP-камеру можно просто включить в существующую локальную сеть, по которой она будет ещё и получать электропитание, то для работы HDCVI-камер чаще всего требуется соответствующий видеорегистратор и внешний источник питания. Впрочем, самый простой четырёхканальный HDCVI-видеорегистратор Dahua DH-XVR5104C-X1, записывающий видео в формате Full HD, стоит всего три с небольшим тысячи рублей. Единственное, что к нему придётся докупить, – это жёсткий диск, а программное обеспечение уже входит в комплект поставки.

#Внешний вид и конструкция

Внешний вид

Внешний вид

Камера Dahua EZ-HAC-T5B20P-A выполнена в традиционном для такого типа устройств форм-факторе. Сама камера имеет форму, близкую к сфере. Верхняя часть её корпуса изготовлена из металла, а нижняя из пластика. Снаружи корпус охватывает пластиковое монтажное основание, предназначенное для закрепления на любой плоской поверхности. Это может быть стена, потолок или даже какой-то элемент внутренних конструкций в помещении. Главное, чтобы в них было возможно просверлить пару отверстий и забить дюбели, к которым устройство просто прикручивается шурупами.

Съёмное монтажное кольцо

Съёмное монтажное кольцо

Защита по стандарту IP-67 позволяет подвешивать камеру не только в помещениях или на улице под навесом, но и просто в любом месте. Корпус камеры пыленепроницаемый и защищён не только от сильных водяных струй, но и даже от кратковременного погружения под воду на глубину до 1 м. Модель Dahua EZ-HAC-T5B20P-A имеет ручную регулировку по углу наклона, а в пластиковом подвесе она поворачивается на 3600. Таким образом, камеру всегда можно правильно настроить, какие бы условия для её крепления ни были.



Крепление кабеля

Разъёмы кабеля

Разъёмы кабеля

Кабель с разъёмами BNC и питания сделан несъёмным. Он довольно короткий, но позволяет отвести соединения подальше от корпуса в какое-нибудь защищённое от внешних воздействий место. Кабель выходит непосредственно из нижней части корпуса, а в пластиковом подвесе для него предусмотрено отверстие для вывода наружу, если не предполагается пропускать кабель через стену или потолок.

Объектив Dahua EZ-HAC-T5B20P-A закрыт прямоугольным стеклом. С одной стороны от него находится миниатюрное отверстие, за которым скрывается микрофон, а с другой – модуль инфракрасной подсветки.

Несмотря на невысокую цену и принадлежность к недорогой серии EZ-IP, качество изготовления и материалов камеры просто превосходное. Наличие металла в конструкции вообще приятно удивляет. Интересно, конечно, как поведут себя пластиковые элементы корпуса при долгой работе под постоянными солнечными лучами, но, скорее всего, производитель предусмотрел и это.

#Подключение, особенности работы и тестирование

Один из вариантов HDCVI-комплекта для видеонаблюдения от Dahua

Один из вариантов HDCVI-комплекта для видеонаблюдения от Dahua

Панель интерфейсов HDCVI-регистратора Dahua XVR7216AN

Панель интерфейсов HDCVI-регистратора Dahua XVR7216AN

Как уже было сказано выше, в отличие от обычной IP-камеры, любой HDCVI-камере требуется отдельный внешний источник питания и соответствующий видеорегистратор. В качестве последнего для тестирования камеры нам был передан шестнадцатиканальный HDCVI-регистратор Dahua XVR7216AN с двумя портами SATA для подключения жёстких дисков. Устройство записывает видео с разрешением Full HD 1080P. С ним в комплекте идёт только мышь, подключаемая к одному из двух USB-портов. Клавиатура этому устройству не требуется, так как его предустановленное специализированное ПО на базе ОС Linux имеет интерфейс, рассчитанный на работу только с мышью. Пароли, имена и сетевые адреса также вводятся при помощи мыши и виртуальной клавиатуры.

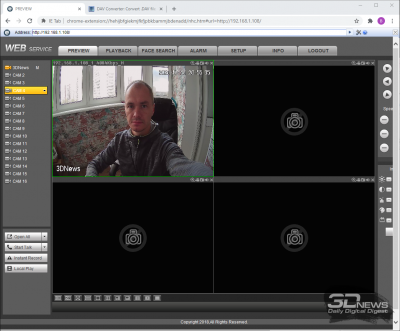

Веб-интерфейс встроенного в видеорегистратор приложения

Отметим, что видеорегистратор имеет сетевой интерфейс и может быть легко и быстро интегрирован в локальную сеть. При помощи веб-интерфейса пользователь удалённо может вести настройку камеры, настройку качества записи, задавать расписание работы, изменять приватные зоны съёмки, просматривать уже сделанные записи и, конечно же, вести наблюдения онлайн. Всё то же самое можно делать и подключив видеорегистратор к монитору по кабелю HDMI или VGA.



Настройки видеосъёмки



Настройки фотосъёмки

Настройки качества получаемого видео и фотоматериалов у встроенного приложения видеорегистратора Dahua соответствуют возможностям самой камеры. Настроек здесь довольно много. Для записи видеопотока можно выбрать формат сжатия при записи, разрешение, количество кадров в секунду, битрейт, а также формат аудиодорожки. Для фотографий выбирается разрешение и качество сжатия.

В целом интерфейс для работы с камерой у HDCVI-регистратора Dahua XVR7216AN имеет огромное количество различных настроек и возможностей, но при этом очень прост в освоении и не требует никаких особых навыков для работы с ним. Сделать так, чтобы камера заработала, а видео записывалось, не составляет никакого труда. В принципе на этом можно и остановиться. В дальнейшем можно более внимательно изучить все многочисленные возможности устройства и использовать их согласно поставленной задаче.

Мы тестировали камеру в квартире многоэтажного дома при разных условиях освещения, в помещении и на улице (за окном восьмого этажа). Велась проверка качества изображения по параметрам чёткости, детализации, цветопередачи при дневном режиме работы, возможностей инфракрасной подсветки при ночном режиме работы. Также мы проверили работоспособность веб-интерфейса HDCVI-регистратора Dahua XVR7216AN. Сразу отметим, что никаких задержек при работе через веб-интерфейс не наблюдалось. Транслируемое через него изображение менялось так же быстро и в полном соответствии с тем, что происходило перед объективом камеры, как и в случае просмотра картинки на мониторе, подключённом непосредственно к видеорегистратору.

Настройки фотосъёмки

Видеосъёмка ночью

Выше приведены два видеоролика, демонстрирующие качество съёмки при размещении камеры Dahua EZ-HAC-T5B20P-A за окном восьмого этажа многоэтажного дома. Отметим, что заявленные расстояния DORI для данной камеры меньше, чем те, что были при условиях этого тестирования. Тем не менее камера неплохо справилась с поставленной перед ней задачей. Достаточная для такого расстояния детализация, хотя мелкие объекты, конечно, получились недостаточно резкими. Также отметим, что даже ночью при уличном освещении камера не переключалась на ночной режим работы. При этом видео получилось заметно худшего качества, чем днём (добавлялся шум), но происходящее было вполне различимо. Переключение в ночной режим происходит лишь в том случае, когда искусственные источники освещения полностью пропадают из зоны видимости. Цветопередача изображения отличается очень высокой точностью для такого типа устройства. Отметим, что функция обнаружения движения прекрасно работала на больших расстояниях как днём, так и в ночное время, хотя эта функция относится к видеорегистратору, а не к самой камере. Камера фиксировала движение людей и машин на улице. Микрофон камеры надежно фиксирует звук, что позволяет более точно оценить обстановку во время какого-то происшествия, которое может зафиксировать камера. Это заслуга отдельного процессора, ответственного за обработку аудиосигнала.

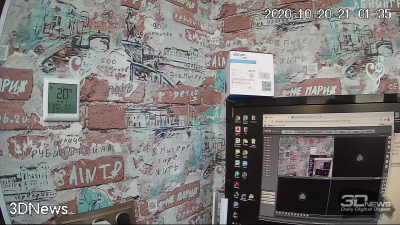

Скриншоты в помещении при дневном освещении (расстояние от камеры до объекта съёмки 1 м)

В помещении днём при съёмке с боковым освещением через окна хорошо различимы лица, крупные надписи, любые предметы, даже совсем небольшие. Не поддаются чтению лишь тексты обычной печати на бумаге или предметах, так что прочитать документ в руках человека не получится, а вот распознать самого человека и идентифицировать какие-то вещи в его руках вполне возможно.



Скриншоты в помещении при освещении лица человека экраном монитора (слева) и почти в полной темноте (справа)

Так же как и при работе на улице, при отключении света в помещении камера Dahua EZ-HAC-T5B20P-A не спешит с переключением в ночной режим съёмки. Если есть хотя бы слабые источники света, камера по-прежнему продолжает показывать хоть и немного нерезкое, но достаточно светлое изображение. Функция шумоподавления работает весьма неплохо. Полностью распознаются лица, предметы и крупные надписи. И лишь при полном отключении освещения устройство переходит в ночной режим работы: изображение становится чёрно-белым, а у камеры включается инфракрасная подсветка. При этом детализация изображения немного уменьшается, но все объекты по-прежнему остаются различимы.

#Выводы

Продемонстрированного качества получаемого изображения будет более чем достаточно для охраны любого жилого помещения, небольшого офиса или магазина. Камера для видеонаблюдения Dahua EZ-HAC-T5B20P-A при своей совсем небольшой стоимости имеет немало достоинств:

  • гибкие возможности монтажа и настройки зоны обзора;
  • защита по IP67;
  • достаточно большие рабочие расстояния;
  • автоматический режим «день/ночь» (ICR);
  • инфракрасная подсветка;
  • дополнительные возможности (шумоподавление, приватные зоны и другие).

Дополнительно среди достоинств можно отметить и удобное ПО Dahua, с которым обязательно столкнётся владелец данной камеры, так как работает она только с HDCVI-регистраторами, на которых это ПО и установлено. Отметим, что HDCVI-регистратор от Dahua стоит существенно дешевле любого NAS, который придётся использовать для работы с обычными IP-камерами. И это также сильный аргумент в пользу выбора HDCVI-системы видеонаблюдения.
