Материнская плата ASUS ROG Maximus XIII Extreme: без суеверий

⇣ Содержание

Материнские платы ASUS Maximus Extreme ROG с момента их первого появления (серия Republic of Gamers отпраздновала, кстати, недавно своё 15-летие) и по сей день можно назвать эталоном флагманского бескомпромиссного продукта. Несмотря на это, с каждым поколением инженеры компании не перестают удивлять, делая очередную новую модель Maximus Extreme ещё более продвинутой и мощной, а также комплектуя их всё новыми и новыми аксессуарами.

Самое интересное, что сказанное справедливо и для таких, прямо сказать, проходных наборов системной логики, как Intel Z590 (качественного скачка производительности у данного чипсета и процессоров в сравнении с Intel Z490 нет, да и анонс новых чипсетов 600-й серии близится с каждой неделей). Тем не менее тринадцатая по счёту ROG Maximus XIII Extreme была компанией ASUS выпущена, невзирая на несчастливое число и возможные предрассудки.

#Технические характеристики и стоимость

Поддерживаемые процессоры Процессоры Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium Gold / Celeron
в исполнении LGA1200 деcятого и одиннадцатого поколения микроархитектуры Core;
поддержка технологий Intel Turbo Boost 2.0 и Turbo Boost Max 3.0
Чипсет Intel Z590 Express
Подсистема памяти 4 × DIMM DDR4 не буферизованной памяти объёмом до 128 Гбайт включительно;
двухканальный режим работы памяти;
поддержка модулей с частотами от 2133 до 3200 МГц и от 3333 (O.C.) до 5333 (O.C.) МГц;
поддержка Intel XMP 2.0 (Extreme Memory Profile);
технология OptiMem III
Графический интерфейс 1 × HDMI 2.0b (4K 60 Гц);
2 × Intel Thunderbolt 4 (4096 × 2160, 60Hz)
Разъёмы для плат расширения 2 × PCI Express 3.0/4.0 x16 (режимы работы x16/x0 или x8/x8);
1 × PCI Express 3.0 x4;
поддержка NVIDIA 2-way SLI
Интерфейсы накопителей Чипсет Intel Z 590+контроллер ASMedia ASM 1061:
 – 6 × SATA III, пропускная способность до 6 Гбит/с (поддержка RAID 0, 1, 5 и 10, Intel Rapid Storage Technology, NCQ, AHCI и Hot Plug);
 – 2 × M.2 (в слоте DIMM.2), пропускная способность каждого до 32 Гбит/с, длина – от 42 до 110 мм (DIMM.2_1 поддерживает PCI Express-накопители, DIMM.2_2 поддерживает SATA- и PCI Express-накопители).
Процессор Intel Core 11-го поколения:
 – 3  × M.2, пропускная способность M2_1 и M2_2 до 32 Гбит/с, а M2_3 – до 64 Гбит/с (все работают только с PCI Express-накопителями длиной от 42 до 80 мм).
Поддержка технологии Intel Optane Memory
Сетевые
интерфейсы
1) 2,5-гигабитный сетевой контроллер Intel I225-V Ethernet;
2) 10-гигабитный сетевой контроллер Marvel Aqtion AQC113 Ethernet;
3) беспроводной модуль Intel Wi-Fi 6E AX210NGW (802.11 a/b/g/n/ac/ax) с поддержкой работы в диапазонах 2,4, 5 и 6 ГГц (ширина канала 160 МГц), Bluetooth 5.2 + High speed class II
Аудиоподсистема 7.1-канальный HD-аудиокодек SupremeFX (Realtek ALC4082) 32 бит/384 кГц:
 – аудиоконденсаторы Nichicon Fine Gold;
 – ESS SABRE9018Q2C DAC/AMP;
 – Texas Instruments OPA2836;
 – экранирование аудиопроцессора;
 – разведение левого и правого каналов в разных слоях текстолита;
 – изоляция печатной платы;
 – позолоченные аудиоштекеры;
 – подсветка аудиозоны
Интерфейс USB Общее число USB-портов – 20, в том числе:
 – 4 × USB 2.0 (подключаются к разъёмам на печатной плате);
 – 4 × USB 3.2 Gen1 5 Гбит/с (подключаются к двум разъёмам на текстолите через хаб ASMedia ASM1074);
 – 1 × USB 3.2 Gen2 ×2 20 Гбит/с (разъём на печатной плате);
 – 1 × USB 3.2 Gen2 10 Гбит/с (разъём на печатной плате);
 – 2 × USB 4.0 до 2×20 Гбит/с (Type-C, на задней панели через контроллер Thunderbolt);
 – 8 × USB 3.2 Gen2 10 Гбит/с (все Type-A на задней панели)
Разъёмы и кнопки на задней панели Кнопки BIOS Flashback и Clear CMOS;
видеовыход HDMI 2.0b и два порта USB 3.2 Gen1 Type-A;
USB 4.0 Thunderbolt 4 Type-C, USB 3.2 Gen1 Type-A и сетевой порт 10G;
USB 4.0 Thunderbolt 4 Type-C, USB 3.2 Gen1 Type-A и сетевой порт 2.5G;
четыре порта USB 3.2 Gen1 Type-A;
два коннектора SMA для антенн беспроводного модуля связи (2T2R);
оптический выход S/PDIF-интерфейса;
пять позолоченных 3,5-мм аудиоразъёмов
Внутренние разъёмы на текстолите 24-контактный горизонтальный разъём питания ATX;
2 × 8-контактных разъёма питания ATX 12 В (ProCool II);
6-контактный разъём питания PCIe;
6 SATA 3;
3 M.2 Socket 3;
1 DIMM.2 (для двух M.2);
разъём USB Type-C для подключения порта USB 3.2 Gen2 ×2 20 Гбит/с;
разъём USB Type-C для подключения порта USB 3.2 Gen2 10 Гбит/с;
2 разъёма USB для подключения четырёх портов USB 3.2 Gen1 5 Гбит/c;
2 разъёма USB для подключения четырёх портов USB 2.0;
2 4-pin разъёма для вентиляторов системы охлаждения CPU мощностью до 1 A (12 Вт);
2 4-pin разъёма для помп СЖО CPU мощностью до 3 A (36 Вт);
4 4-pin разъёма для корпусных вентиляторов с поддержкой PWM мощностью до 1 A (12 Вт);
разъём WB_SENSOR;
2 2-pin коннектора Water In и Water Out;
3-pin коннектор Water Flow;
группа разъёмов для передней панели корпуса;
разъём аудио для передней панели корпуса;
коннектор RGB LED (поддержка светодиодных лент 12 В/3 A, 36 Вт);
3 коннектора ARGB LED (поддержка адресуемых светодиодных лент 5 В/3 A, 15 Вт);
переключатель выбора BIOS;
кнопка FlexKey;
переключатель LN2 Mode;
8 контактных площадок для замера напряжений;
кнопка ReTry;
2 переключателя RSVD;
коннектор RSVD;
кнопка Safe Boot;
кнопка Slow Mode;
кнопка Start;
переключатель V_LATCH;
коннектор термодатчика
BIOS 2 × 256 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой
Контроллер I/O Nuvoton NCT6798D
Дополнительно (особенности) Система питания CPU на 18+2 фазах;
контроллер вентиляторов и подсветки ROG Fan Controller;

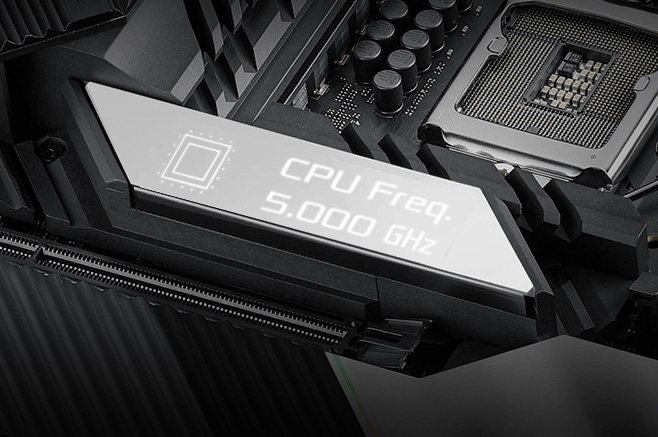

2” дисплей LiveDash OLED;
USB аудиоадаптер ROG Clavis;
раздвижная подставка под видеокарту;
отвёртка ASUS
Форм-фактор, габариты (мм) EATX, 305 × 277
Поддержка операционной системы Windows 10 x64
Гарантия производителя, лет 3
Розничная стоимость, руб. 79 290

#Упаковка и комплектация

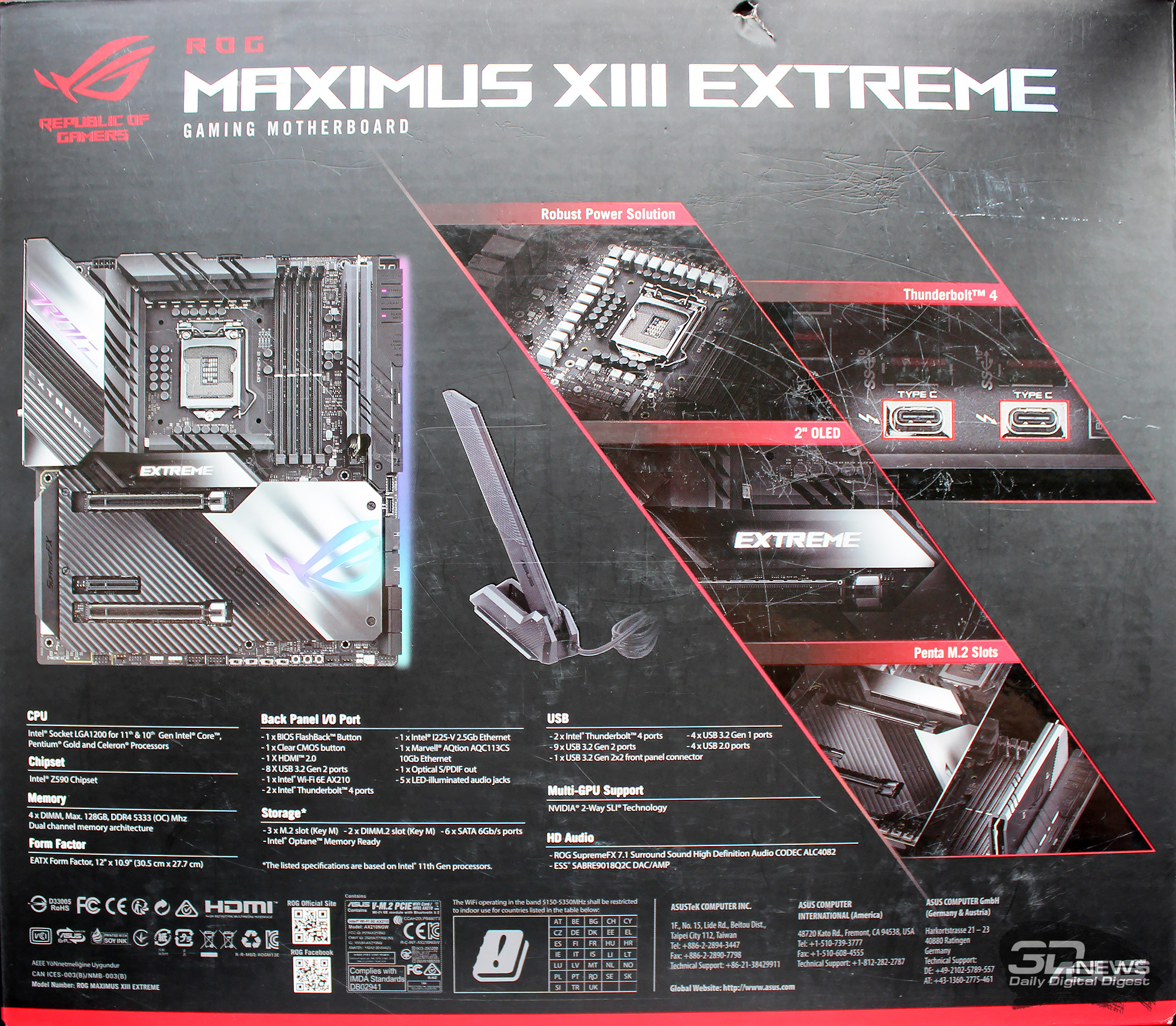

ASUS ROG Maximus XIII Extreme поставляется в большой и тяжёлой картонной коробке, оформленной в обычном для продуктов серии ROG стиле. На обратной стороне коробки можно увидеть краткие характеристики платы и её ключевые особенности.



На наклейке со штрихкодами указан серийный номер платы и номер партии, ещё более краткие характеристики и страна производства – Китай.

С платой поставляется:

  • – шесть кабелей SATA;
  • – кабель-разветвитель ARGB 1-на-3;
  • – кабель-удлинитель RGB;
  • – кабель ARGB на вход;
  • – два кабеля-разветвителя 1-на-4 для вентиляторов;
  • – кабель питания вентиляторов;
  • – кабель с термодатчиками 3-в-1;
  • – кабель USB на вход;
  • – антенна беспроводного модуля связи;
  • – флеш-накопитель с драйверами и программным обеспечением;
  • – подпорка для видеокарты;

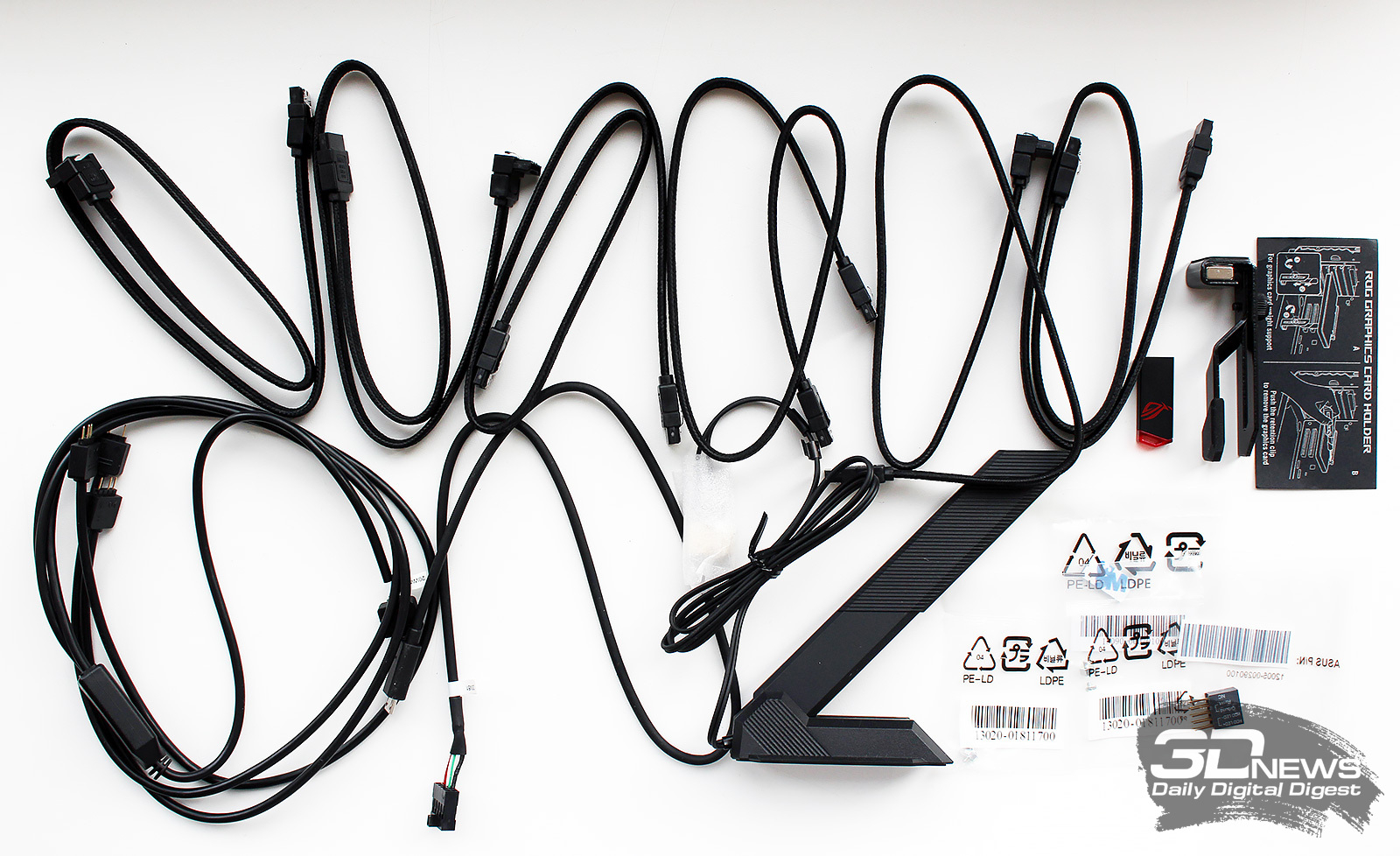

  • – комплект термопрокладок для SSD в портах M.2.


Отдельно упакованы модуль накопителей для слота DIMM.2, контроллер вентиляторов и подсветки ROG Fan Controller, фирменная отвёртка ASUS и аудиоадаптер ROG Clavis с интерфейсом USB.

Есть в комплекте платы и инструкции, памятки и купоны серии ROG, а также набор наклеек.

Плата выпускается в Китае и сопровождается фирменной трёхлетней гарантией. Стоимость ASUS ROG Maximus XIII Extreme в российских магазинах начинается от 79 тысяч рублей. И это, не поверите, не самая дорогая плата на наборе системной логики Intel Z590!

#Дизайн и особенности

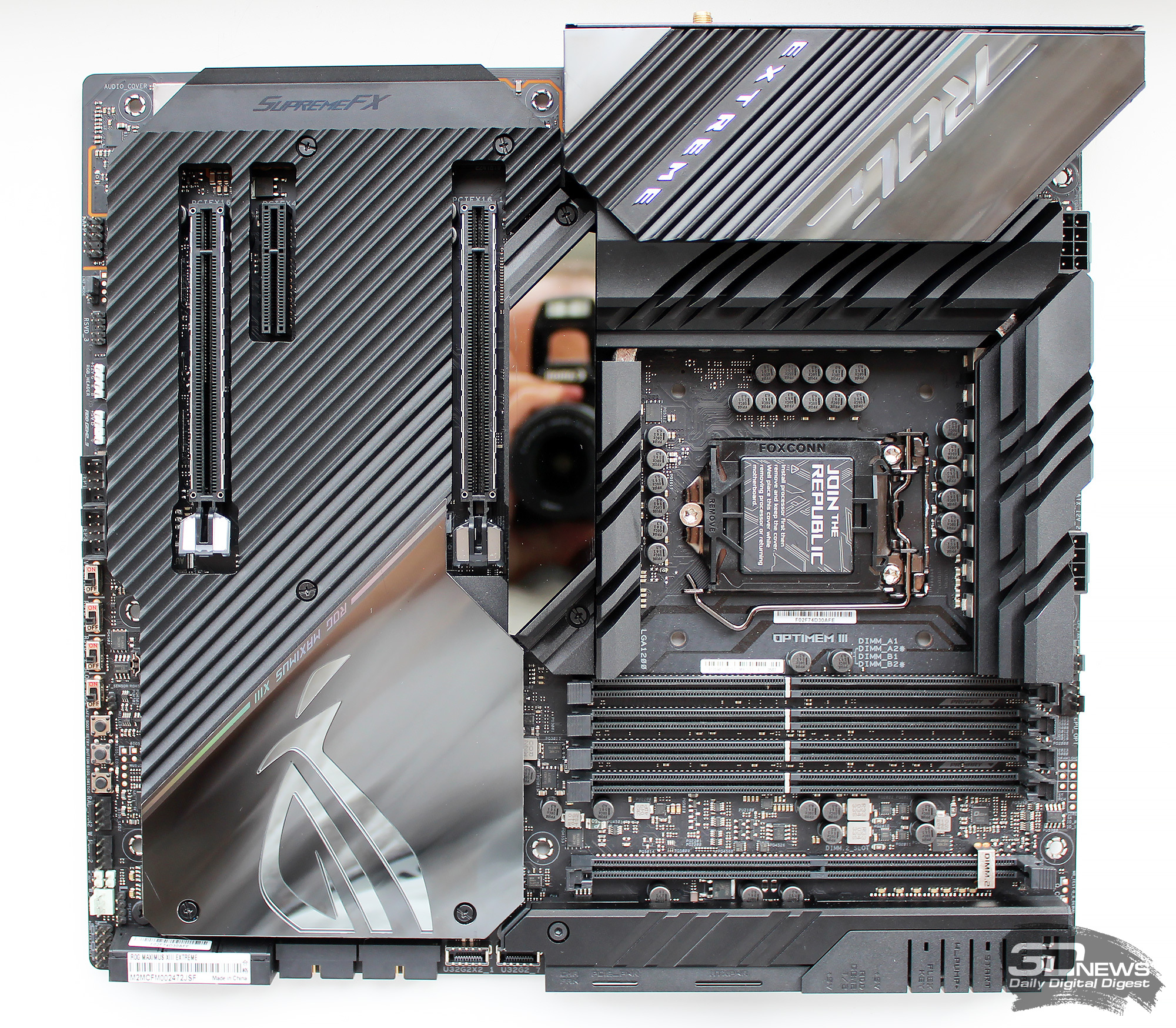

ASUS ROG Maximus XIII Extreme выполнена в форм-факторе E-ATX и имеет размеры 305 × 277 мм. Но что больше всего впечатляет, так это вес платы – более четырёх килограммов. Выглядит новый флагман ASUS впечатляюще. Его ребристые поверхности с лицевой стороны создают эффект брони, что вкупе с огромной массой изделия производит неизгладимое впечатление.

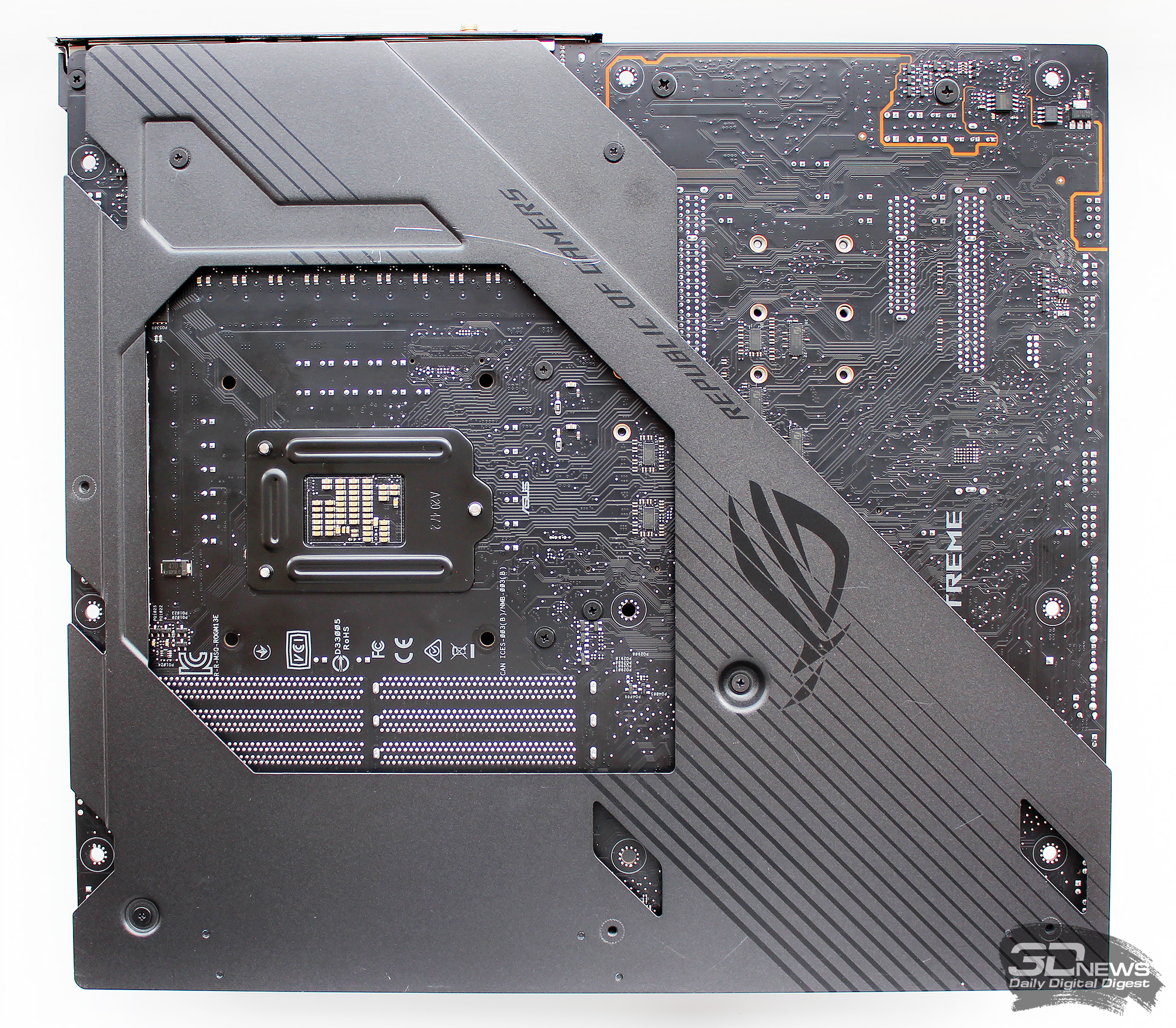

На обратной стороне платы установлена металлическая пластина, являющаяся теплораспределителем для цепей VRM и защищающая текстолит от случайных повреждений. Она несёт на себе полоску светодиодной подсветки и символику серии ROG.

Особенно стильно выглядят кожух интерфейсной панели и массивный радиатор чипсета/накопителей M.2.



Они выполнены из металла со стеклом, украшены логотипом ROG и названием платы. При этом данные элементы нисколько не вычурные, напротив – они подчёркивают статусность и, если можно так сказать, «породистость» ROG Maximus XIII Extreme.

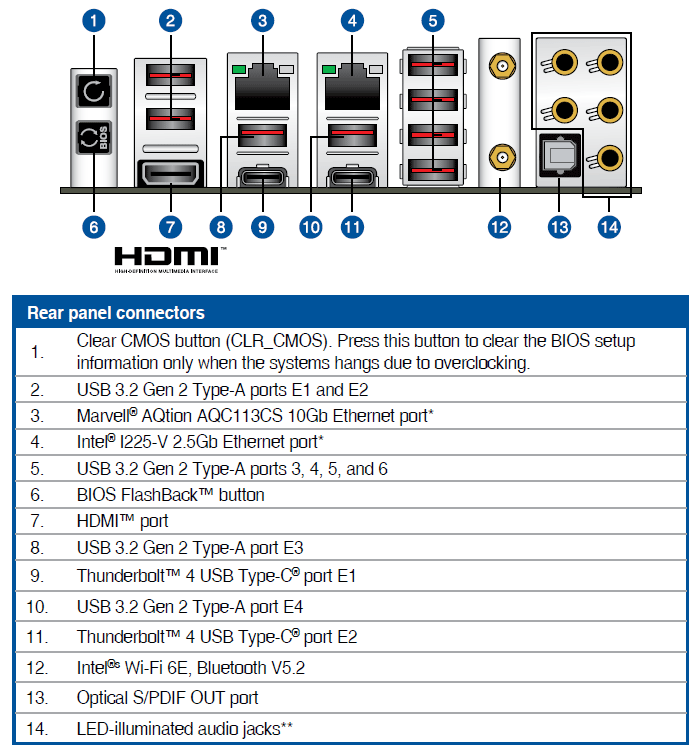

Расположение кнопок и портов на интерфейсной панели приведено ниже.

Из особенностей здесь можно отметить только полное отсутствие портов USB 2.0, а все остальные интерфейсы в полной мере соответствуют классу материнской платы.

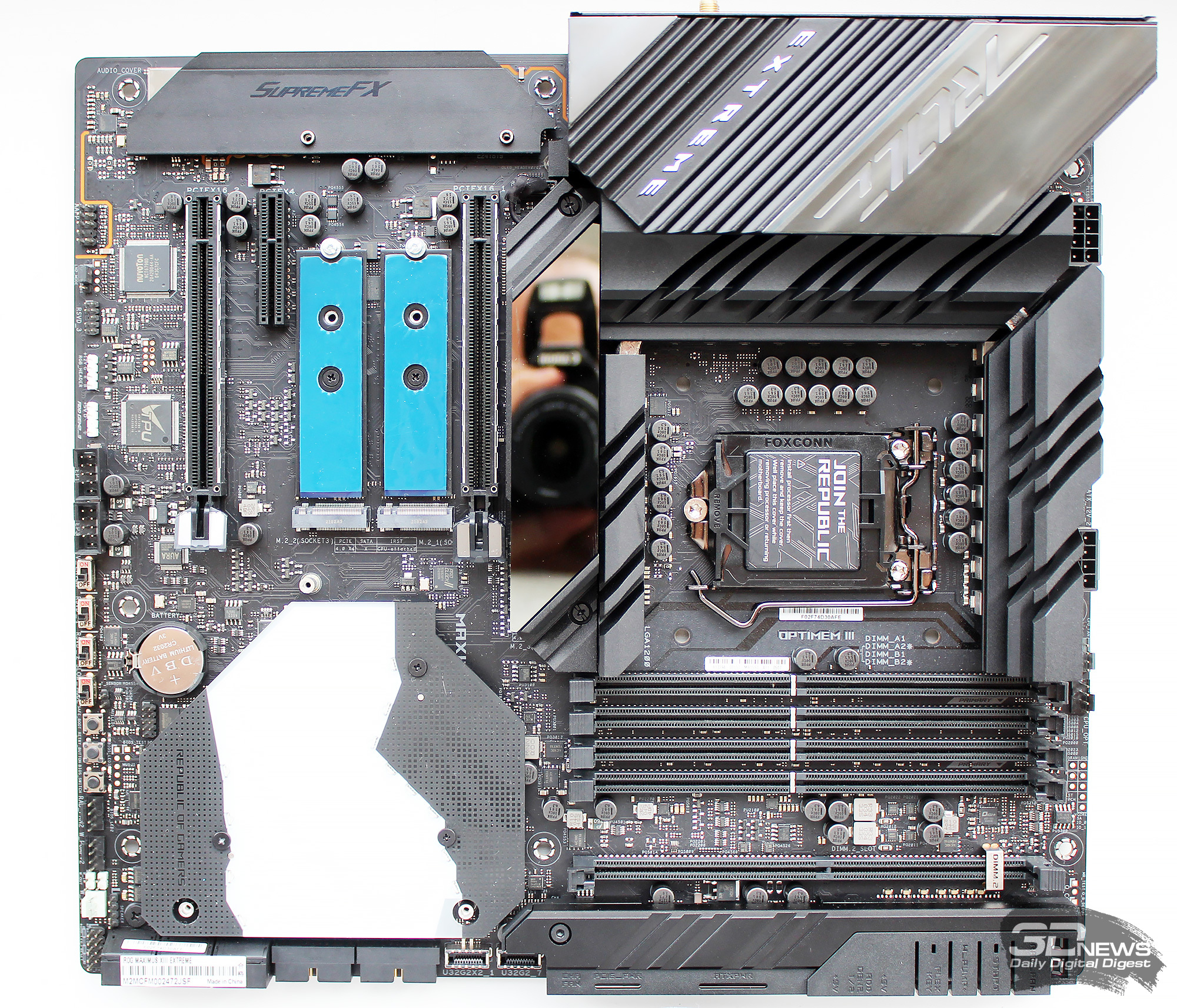

Вся «броня» с ASUS ROG Maximus XIII Extreme снимается в несколько этапов. Сначала отвинчивается массивный радиатор чипсета и двух портов M.2, а следом пластина с обратной стороны текстолита.



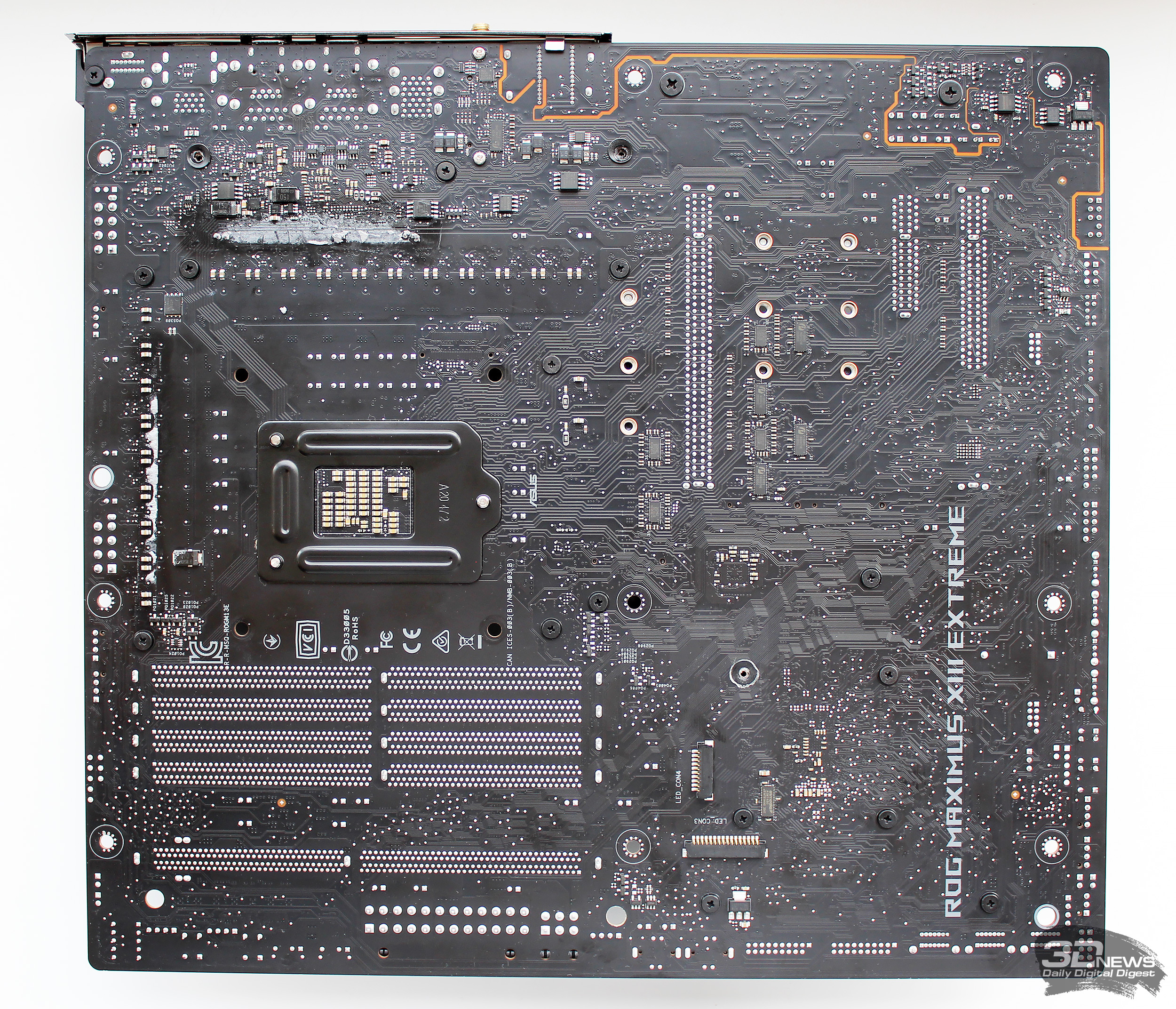

После этого необходимо отвернуть пластину-радиатор с чипсета, металлическую пластину аудиотракта и, наконец, радиатор цепей VRM, совмещённый с кожухом панели ввода-вывода. Только тогда удаётся практически полностью открыть текстолит ROG Maximus XIII Extreme, если не считать трёх полосок-радиаторов под накопителями, устанавливаемыми в порты M.2.

Как и подобает флагману, ROG Maximus XIII Extreme базируется на восьмислойном текстолите с удвоенным содержанием медных слоёв. Помочь разобраться в многообразии элементов на плате поможет схема из инструкции по эксплуатации.



Как показывает практика тестов топовых плат на Intel Z590, каждый производитель по-своему конфигурирует заполнение микроконденсаторами сердцевины процессорного сокета LGA1200. Вот и у ROG Maximus XIII Extreme оно своё собственное, выделяющееся применением двух маленьких танталовых конденсаторов с маркировкой NEy jJ8.



Добавим, что платой поддерживаются любые процессоры, выпущенные на момент публикации статьи в конструктивном исполнении LGA1200. Причём сразу начиная с одной из ранних версий BIOS 0407 (сейчас актуальная 1007).

Система питания процессора построена по схеме «18+2» (VCore+VCCIO).

Каждый канал питания процессора составлен из MOSFET 59881RRB (100 А) производства Texas Instruments и суперферритового дросселя.

Таким образом, суммарная «мощность» системы питания процессора на ROG Maximus XIII Extreme может достигать 1800 А – беспрецедентное значение для современных материнских плат. Кроме этого, в зоне системы питания распаяны высококачественные японские конденсаторы с нормативным сроком службы не менее десяти тысяч часов.

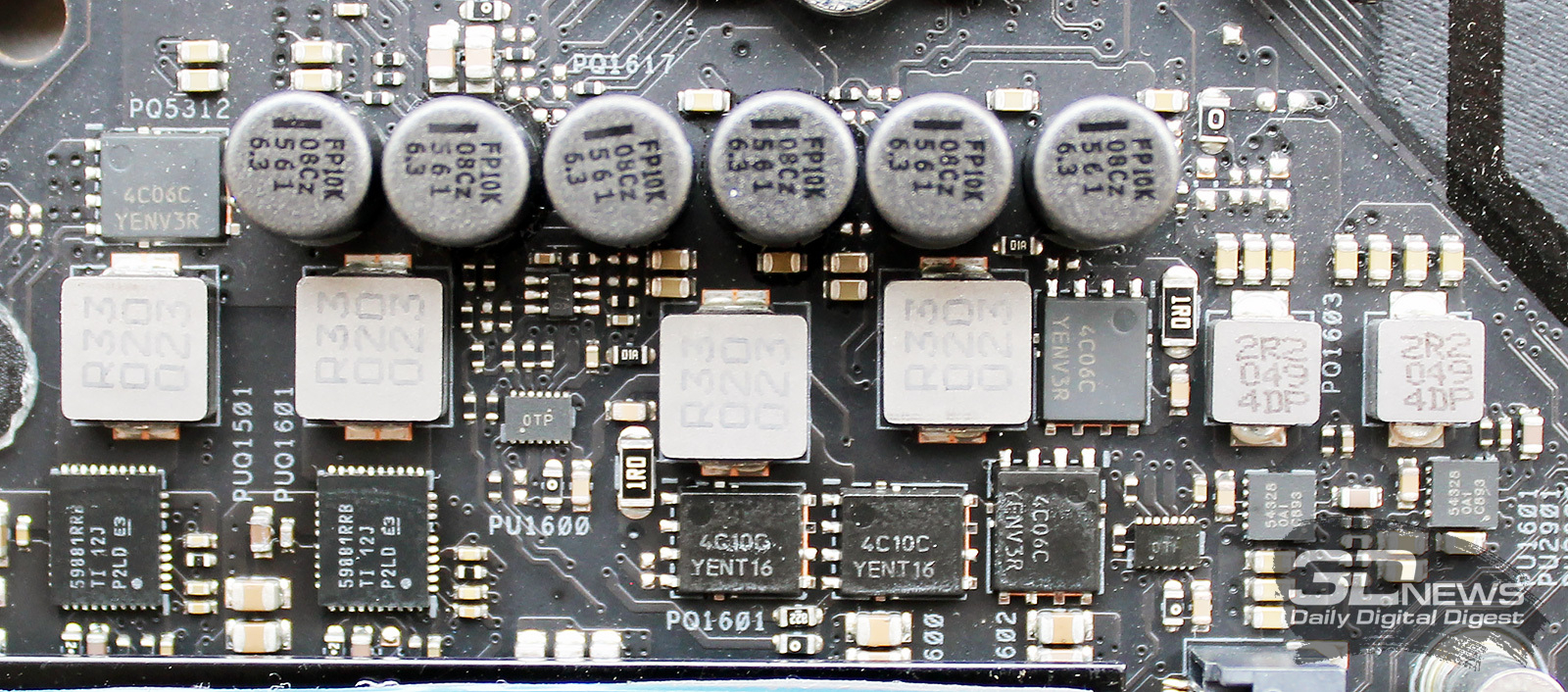

Чуть ниже процессорного сокета распаяна система питания VCCSA.

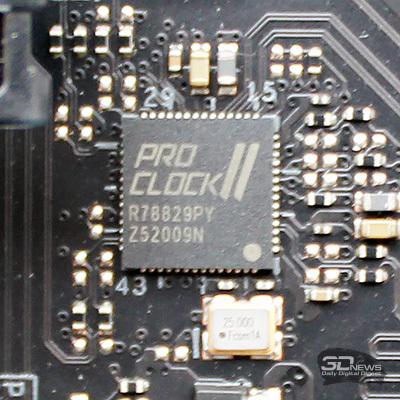

Управление питанием процессора возложено на ШИМ-контроллер Intersil ISL69269. Кроме этого, есть внешний тактовый генератор Pro Clock II, управляющий частотой системной шины.



Наконец, на плате распаяна микросхема TPU, отвечающая за режимы авторазгона и управления питанием, которые можно активировать в BIOS материнской платы.

Что же касается разъёмов питания на ASUS ROG Maximus XIII Extreme, то здесь их четыре. Стандартный 24-контактный разъём расположен в горизонтальной ориентации, а слева от него распаян шестиконтактный разъём для дополнительного питания видеокарт (в случае использования двух видеокарт).

Два разъёма дополнительного питания процессора восьмиконтактные и называются ProCool II. Они имеют усиливающую металлическую оболочку.



Для оперативной памяти стандарта DDR4 на плате предусмотрены четыре слота без металлических рамок, но со стальной перемычкой. Фиксаторы модулей размещены только с левой стороны, а приоритетными для использования являются второй и четвёртый от процессорного сокета слоты (A2 и B2).

В общей сложности на ASUS ROG Maximus XIII Extreme, как и на большинство других плат на Intel Z590, можно установить 128 Гбайт оперативной памяти в четырёх слотах с частотой до 3,2 ГГц. Максимальная же частота памяти на плате может достигать 5,333 ГГц, что даже в свете предстоящего выхода DDR5 выглядит очень здорово. Другое дело, что в действительности таких модулей DDR4 не найти, хотя в списке совместимых с платой модулей есть модель Kingston HX453C20PB3K2/16 с эффективной частотой 5,333 ГГц и основными таймингами 20-30-30 при напряжении 1,6 В. Запустится ли такая память на столь высокой частоте, сказать сложно, но формально с ASUS ROG Maximus XIII Extreme она совместима. Платой поддерживаются профили XMP, а система питания оперативной памяти здесь двухканальная с контроллером Digi+ ASP1103.

Большинством ресурсов и контроллеров платы управляет набор системной логики Intel Z590 Express. Его кристалл охлаждается пассивным радиатором через термопрокладку.

На плате предусмотрено три слота PCI-Express. Два из них выполнены в конструктивном исполнении x16, а один – в x8 и имеет открытый торец.

Длинные слоты в металлизированной оболочке подключены непосредственно к процессору и могут работать в режимах x16/x0 или x8/x8, а также поддерживают версии интерфейса 4.0 или 3.0 — в зависимости от установленного процессора. Нижний PCIe делит процессорные линии с портами M.2_1 и M.2_2. Вдвое более короткий слот подключён к чипсету Intel Z590, он может работать в режимах x4 или x2 и делит линии с портами SATA_3 и SATA_4. Подробнее их режимы работы приведены на схеме.

Коммутация слотов PCIe 4.0 реализована мультиплексорами Pericom PI3EQX16, распаянными на обратной стороне платы.

Поскольку речь зашла о слотах PCI-Express, то отметим, что в комплекте с платой поставляется раздвижная подпорка для массивных видеокарт.

На ASUS ROG Maximus XIII Extreme размещено шесть портов SATA 6 Гбит/с, расположенных в правом нижнем углу платы и ориентированных горизонтально.

Все они работают под управлением чипсета Intel Z590 и контроллера ASMedia ASM1061. Соответственно, поддерживается создание RAID-массивов уровней 0, 1, 5 и 10.

Высокоскоростные накопители SSD на плате могут быть установлены в три порта M.2, причём все три подключены к процессору (используют процессорные PCIe-линии) и, следовательно, могут работать только с PCIe-накопителями длиной 42, 60 или 80 мм. Добавим, что пластины-радиаторы у этих портов есть как сверху, так и снизу.

Верхний порт маркирован как M.2_3, активен только при установке в плату процессора Intel 11-го поколения и не делит ресурсы ни с какими другими портами. А вот М.2_1 и М.2_2 делят процессорные линии со вторым слотом PCI-Express (x16), поэтому при установке в него видеокарты в режиме x8 будут отключены оба, а если видеокарта будет работать в режиме x4, то активным останется только М.2_1. Впрочем, это вполне компенсируется наличием отдельного слота DIMM.2 для установки одноимённого модуля с радиаторами с обеих сторон.

Этот слот (и, соответственно, модуль DIMM.2) работает от чипсета Intel Z590 и не делит ресурсы — восемь линий PCIe 3.0 — ни с чем вообще. В модуль можно установить два накопителя M.2 длиной от 42 до 110 мм, причём один из разъемов поддерживает как SATA-, так и PCI Express-накопители (второй только PCIe). Вот это уже другое дело, ASUS!

ASUS ROG Maximus XIII Extreme оснащена сразу тремя сетевыми контроллерами. Кабельная сеть реализована 2,5-гигабитным Intel I225-V и 10-гигабитным Marvel Aqtion AQC113. Последний охлаждается массивным радиатором VRM, интегрированным в кожух панели ввода-вывода.



За работу беспроводной сети отвечает модуль Intel Wi-Fi 6E AX210NGW с поддержкой стандартов 802.11 a/b/g/n/ac/ax и с возможностью работы в частотных диапазонах 2,4, 5 и 6 ГГц, а также Bluetooth 5.2.

С портами USB на ASUS ROG Maximus XIII Extreme также всё в полном порядке. На плате их сразу 20 штук, включая два Type-C 2 × 20 Гбит/с на задней панели, реализованных контроллером Thunderbolt 4 (Intel JHL8540).

Они поддерживают быструю зарядку устройств Power Delivery 2.0 (до 15 Вт), о чем можно догадаться в том числе по наличию на плате микросхемы-контроллера CYPD6227-96BZXI производства Infineon.

Непосредственно на текстолит выведены две колодки для подключения четырёх портов USB 3.2 Gen1 5 Гбит/с (от чипсета через хаб ASMedia ASM1074), один порт USB 3.2 Gen2 10 Гбит/с и один USB 3.2 Gen2 ×2 20 Гбит/с.

Кроме них, к текстолиту можно подключить 4 порта USB 2.0. На заднюю панель, как мы уже отмечали выше, выведены 8 портов USB 3.2 Gen2 10 Гбит/с, реализованные чипсетом и контроллером-хабом Genesys Logic GL3590.



В общем, количество и разнообразие USB-портов на новой плате ASUS более чем достаточное. Звуковой тракт на ROG Maximus XIII Extreme реализован 7.1-канальным HD-аудиокодеком Realtek ALC4082, экранированным металлическим колпачком.

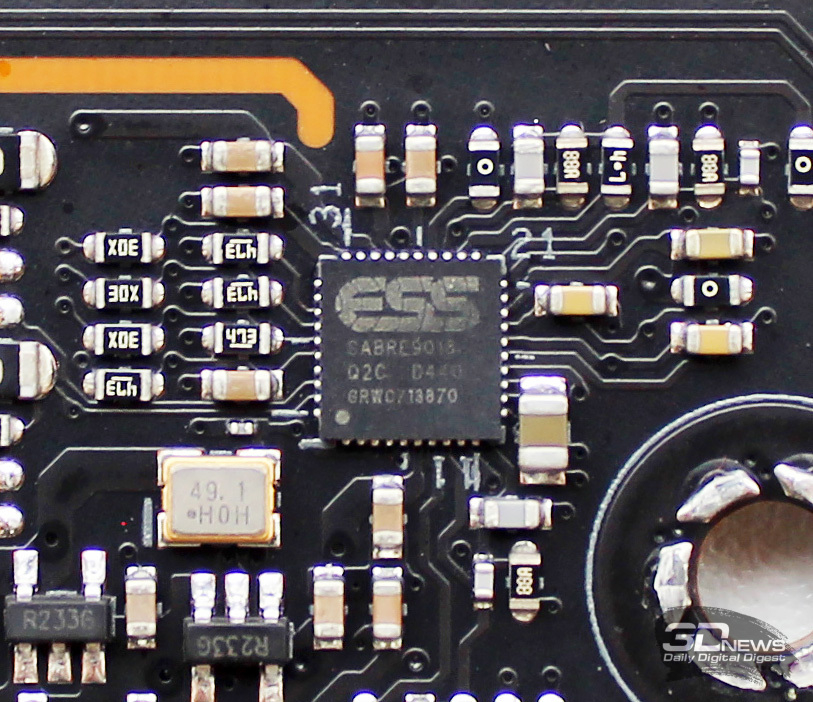

Аппаратно звук улучшен применением усилителя Texas Instruments OPA2836, высококачественных японских конденсаторов Nichicon Fine Gold, а также ЦАП ESS SABRE9018Q2C DAC/AMP.

Как обычно, сектор аудиотракта на текстолите экранирован от остальных компонентов токонепроводящей полоской, а левый и правый каналы разведены в разных слоях текстолита, в целях снижения помех и достижения более высокого качества звука.

Изюминкой звуковой части платы является комплектный адаптер ASUS ROG Clavis (отвёртка на фото приведена для оценки его габаритов).

Это так называемый игровой цифроаналоговый преобразователь формата USB-C —> 3,5 мм («мини-джек») со встроенным ЦАП ESS 9281 с усилителем в алюминиевом корпусе. Он поддерживает интеллектуальное шумоподавление для микрофона и обработку аудиоматериалов в формате MQA, а также обладает синхронизируемой подсветкой Aura логотипа ROG.

За функции Multi I/O, мониторинг и управление вентиляторами на плате отвечает контроллер Nuvoton NCT6798D.

Одновременно к плате можно подключить восемь вентиляторов с возможностью регулировки скорости в BIOS или в приложении. Два разъёма из восьми имеют мощность 36 ватт и способны обеспечить питанием производительные помпы систем охлаждения.

Кроме разъёмов вентиляторов на плате есть разъём для контроля потока жидкости в СЖО и два коннектора для контроля температуры хладагента.

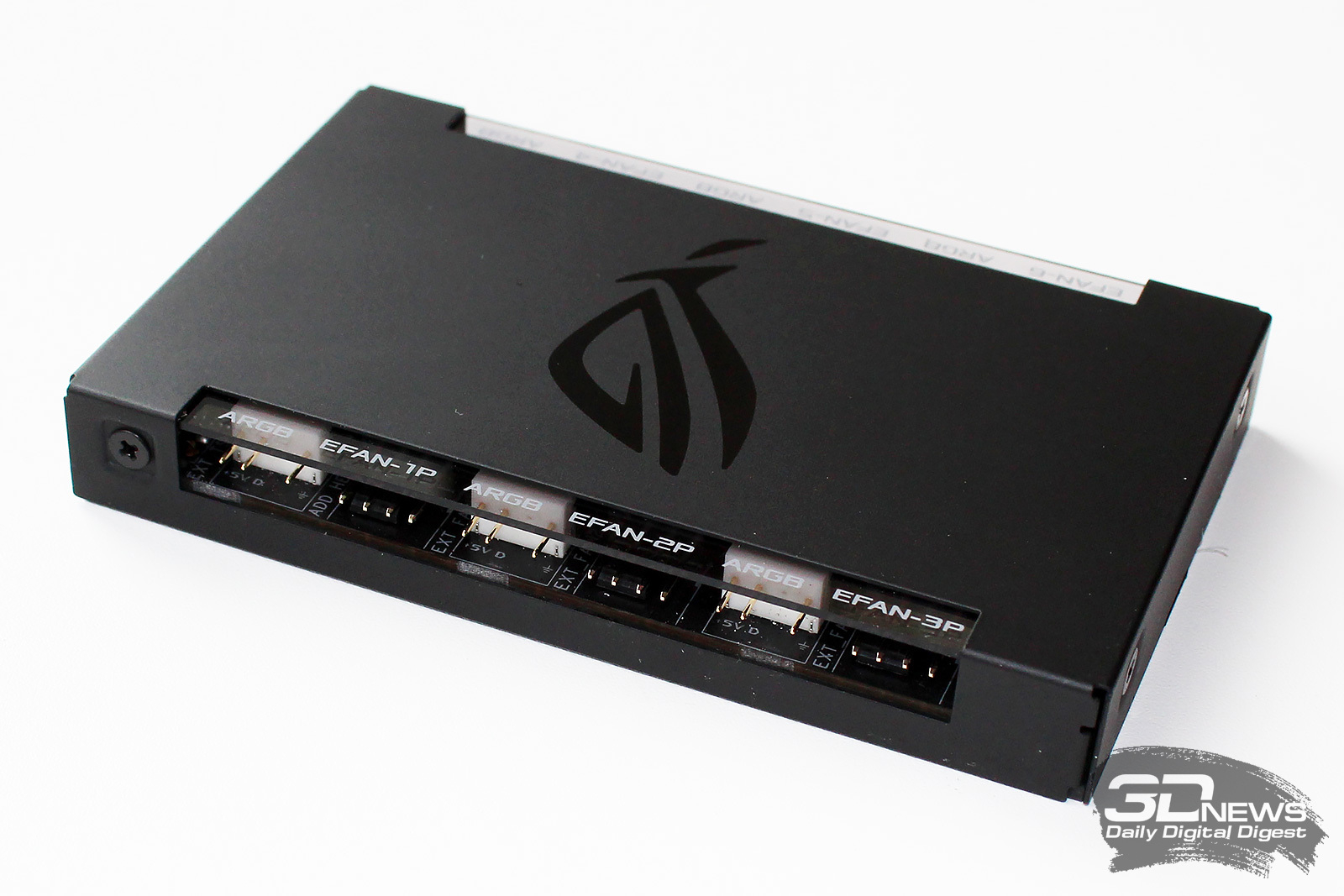

В дополнение плата комплектуется фирменным устройством ROG Fan Controller.



К этой коробочке можно подключить ещё шесть вентиляторов, два термодатчика и 7 кабелей адресуемой подсветки.

Она соединяется с платой кабелем USB 2.0 и питается от разъёма питания SATA-типа. На ASUS ROG Maximus XIII Extreme две микросхемы BIOS.

Восстановить или обновить встроенную микропрограмму можно с помощью флеш-накопителя и кнопки BIOS Flashback. Причём процессор и оперативная память в этом случае не обязательны. За подсветку на плате отвечает контроллер Aura.

На ASUS ROG Maximus XIII Extreme подсвечивается кожух панели ввода-вывода, логотип ROG на радиаторе чипсета и весь правый край текстолита.

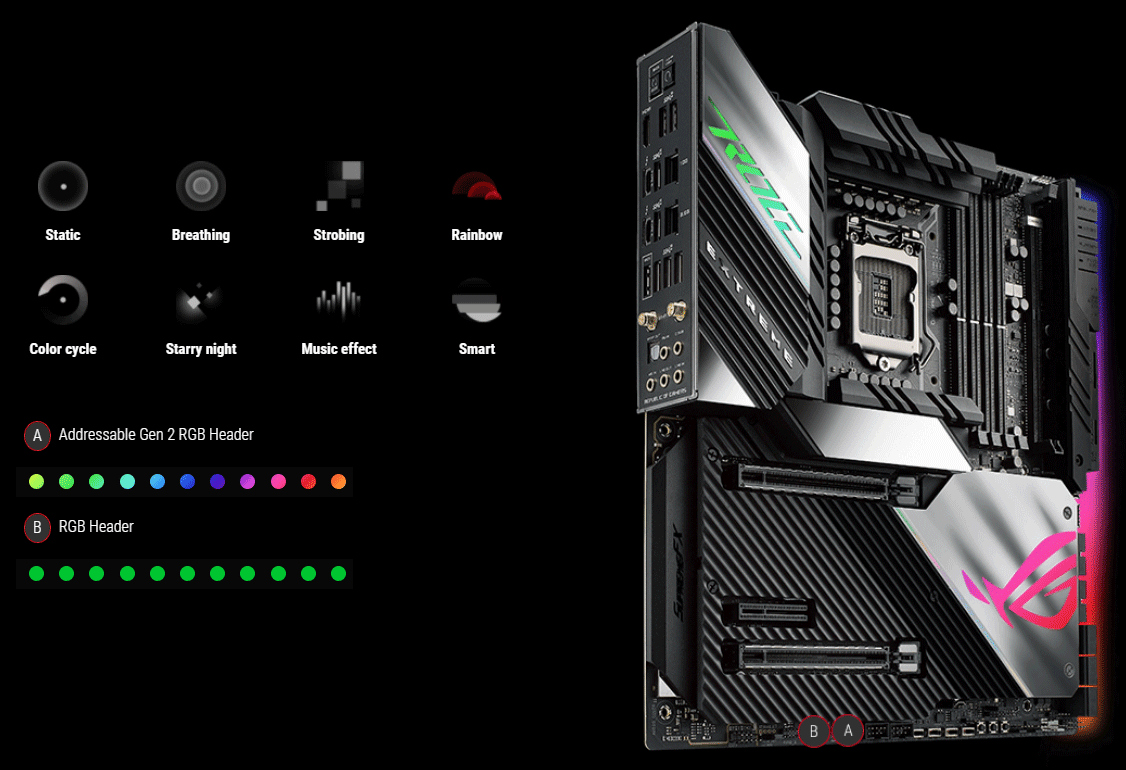

Для выбора доступны не менее восьми режимов и безграничное число расцветок. Для подключения внешних лент светодиодной подсветки на плате предусмотрены четыре разъёма, три из которых адресуемые.



Регулировка подсветки доступна как в BIOS платы, так и в приложении Aura Sync. Там же подсветку можно полностью отключить.

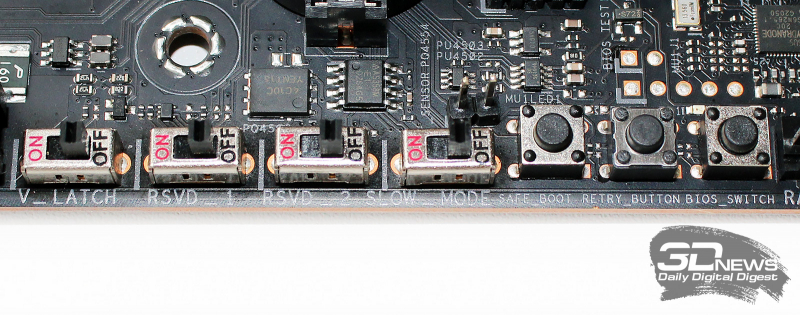

Нижний край текстолита платы пестрит всевозможными коннекторами, переключателями и кнопками.

А в правом верхнем углу выведен незаменимый индикатор POST-кодов, над которым расположена линейка светодиодов, отображающая стадии прохождения POST.

Её наличие вызывает недоумение, ведь мало того, что индикатор POST-кодов куда более информативен, так у ASUS ROG Maximus XIII Extreme есть ещё и двухдюймовая OLED LiveDash-панель, где в момент прохождения POST также отображаются коды загрузки.

Система охлаждения флагманской платы монументальна — причём как по площади, так и по массе.

На VRM-цепях установлен U-образный радиатор с 6-мм тепловой трубкой, торцевая часть которого объединена с металлическим кожухом панели ввода-вывода.

На чипсете установлен небольшой плоский радиатор, но сверху его накрывает огромная пластина с рёбрами в зоне контакта с накопителями в портах M.2. Пластина с обратной стороны платы также участвует в теплообмене, разгружая через толстые термопрокладки обратную сторону платы под цепями VRM.  На ней же установлена полоска светодиодной подсветки.

#Возможности UEFI BIOS

Плата ASUS ROG Maximus XIII Extreme поступила к нам на тесты с BIOS версии 0707, которую мы обновили до последней доступной 1007 от 3 августа 2021 года. Стартует оболочка в упрощённом режиме настроек EZ Mode, который мы бы назвали скорее информационным, нежели функциональным.  Сложно себе представить владельца подобной платы, который использовал бы BIOS в таком режиме.

При первом переключении в расширенный режим попадаешь в информационный раздел Main, где можно выбрать язык интерфейса (несмотря на наличие русского, мы оставили более привычный английский).

Общая конфигурация разделов с настройками BIOS не изменилась: семь основных разделов со множеством вложенных подразделов. Основным мы бы назвали Extreme Tweaker, где собраны всевозможные параметры процессора, оперативной памяти, стабилизации напряжений и активации поддерживаемых технологий.

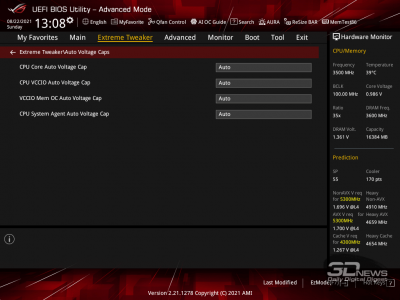

Здесь же регулируются основные напряжения.



Диапазоны их регулировки и шаг приведены в следующей таблице.

Напряжение Минимальное значение, В Максимальное значение, В Шаг
CPU Core/Cache 0,700 2,155 0,001
VCCSA 0,700 2,200 0,010
DRAM 1,000 2,400 0,005
VCCIO_Memory 0,900 2,200 0,010
VCCIO 0,900 1,800 0,010
PCH 1,800 2,300 0,010
PLL Termination 0,800 2,100 0,010

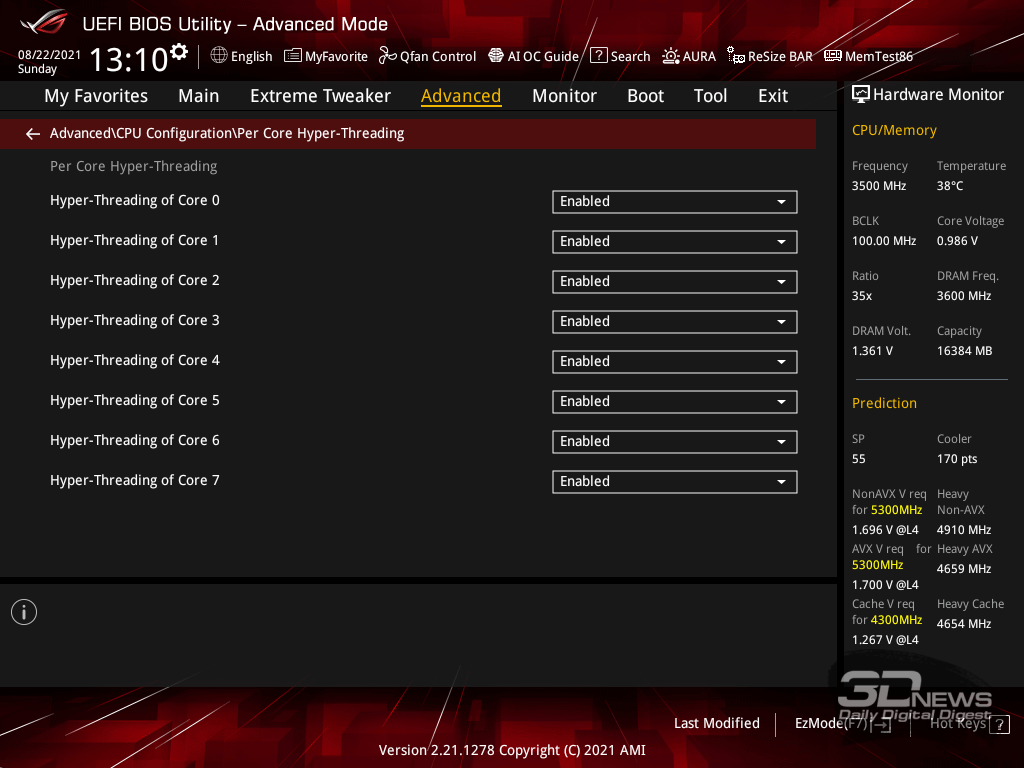

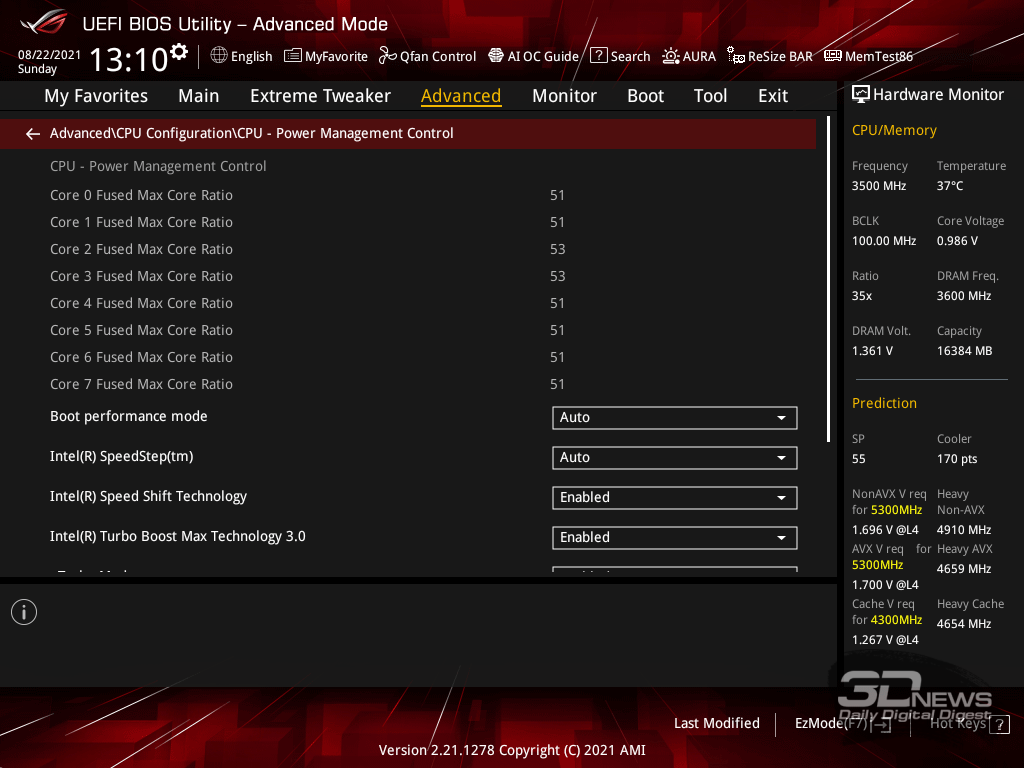

Один из вложенных подразделов позволяет настроить множитель для каждого ядра процессора, а также выбрать режим работы процессора с инструкциями AVX2 и AVX512.

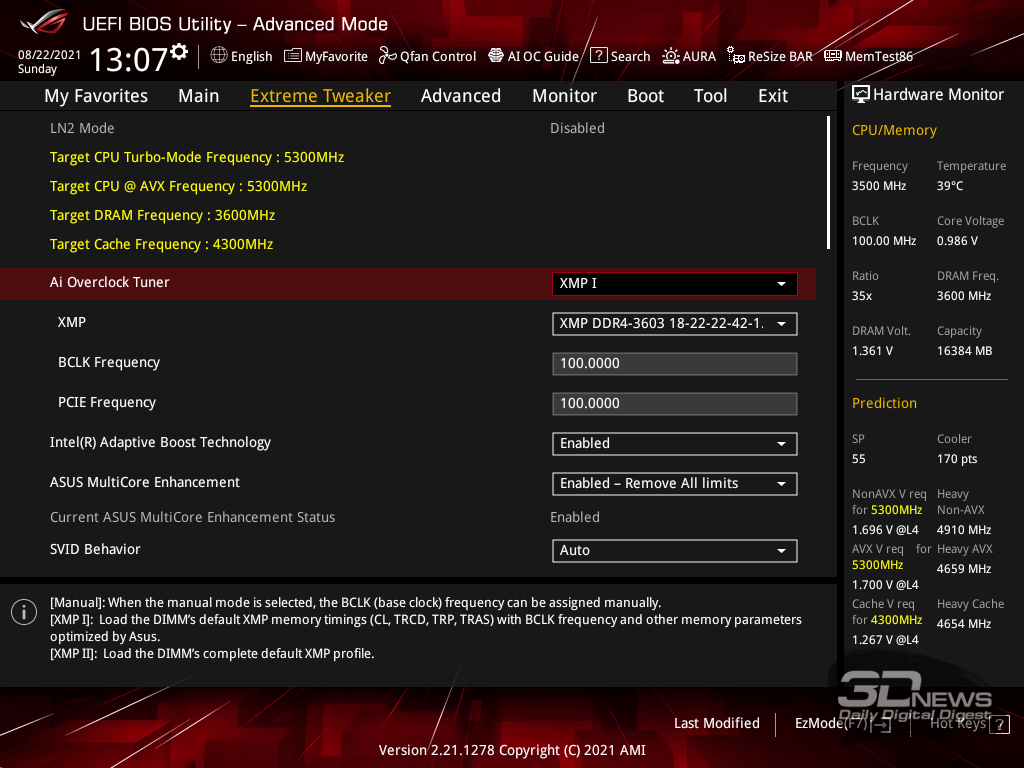

В блоке настройки оперативной памяти, помимо активации профилей XMP и выбора режима работы (Gear1/Gear2), можно отъюстировать любые тайминги, а также сопутствующие им настройки.





Один из наиболее важных разделов BIOS материнской платы называется DIGI+ VRM и содержит, как вы догадались, настройки стабилизации напряжений на ядре процессора, пределы температур и питания.



Функция CPU Load-line Calibration (LLC) на ASUS ROG Maximus XIII Extreme имеет восемь уровней стабилизации напряжения, где 8-й – минимальный, а 1-й – наиболее агрессивный. Рекомендованный ASUS уровень LLC при разгоне процессора – 4.






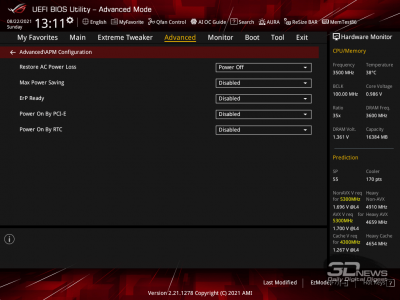

В основном разделе Advanced собраны настройки контроллеров и периферийных устройств платы.

Здесь их также немало, но дополнительных комментариев они не требуют, поэтому позволим себе ограничиться скриншотами.

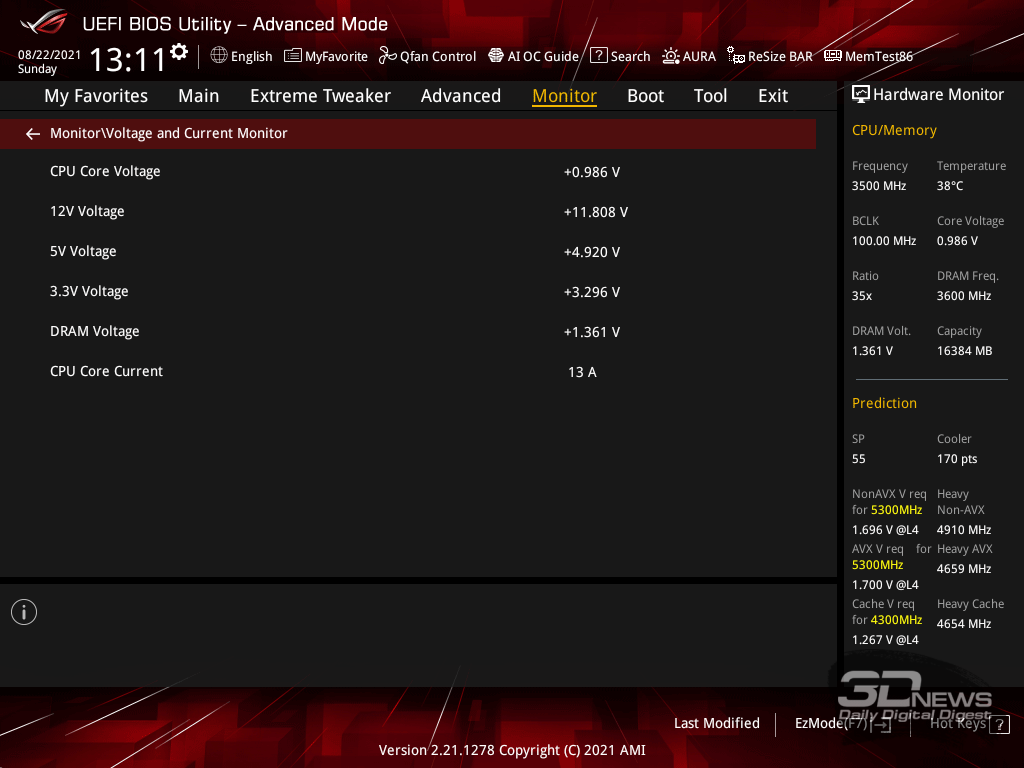

Раздел с мониторингом теперь содержит четыре встроенных подраздела.

Это мониторинг температур, скорости вентиляторов, напряжений, а также Q-Fan Configuration.




Последнюю не стоит путать со встроенной утилитой Q-Fan Control, в которой по-прежнему доступны только три точки для регулировки скорости вращения вентиляторов в зависимости от температуры.

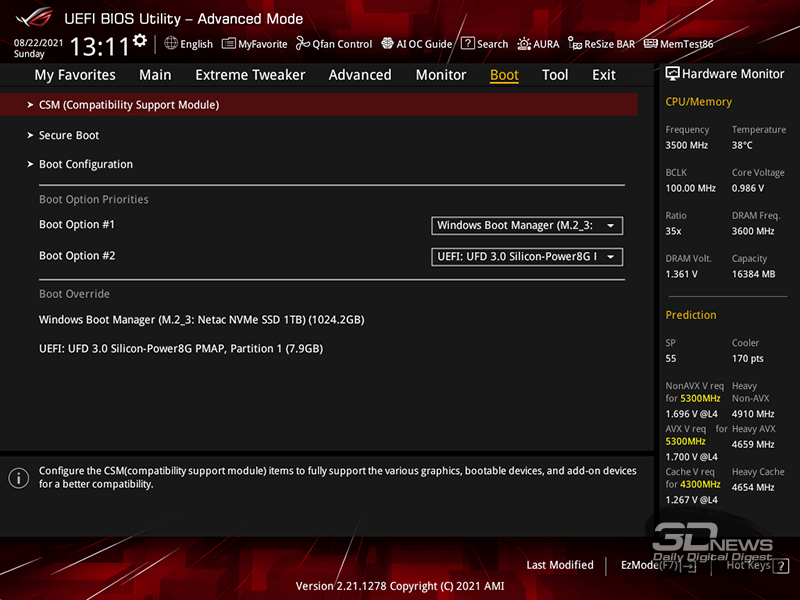

Следом идут основные разделы с параметрами загрузки и встроенными утилитами.

Число доступных для сохранения и последующей загрузки профилей настроек BIOS равно восьми, чего вполне достаточно, даже если параметры BIOS вам придётся менять чаще, чем другим пользователям.

Есть в BIOS и информационные вкладки об SPD оперативной памяти или центральном процессоре.

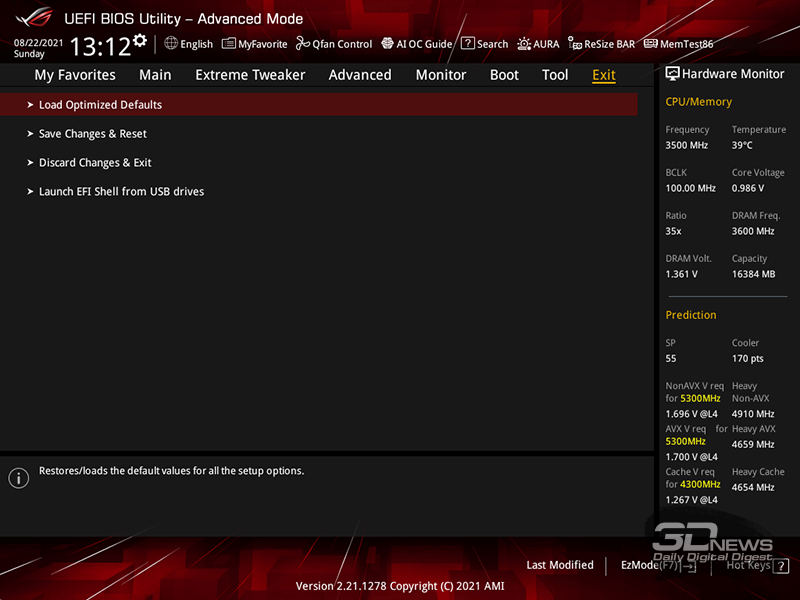

Кроме всего перечисленного, в BIOS платы ASUS ROG Maximus XIII Extreme вложено краткое руководство по оверклокингу – AI Overclocking Guide.

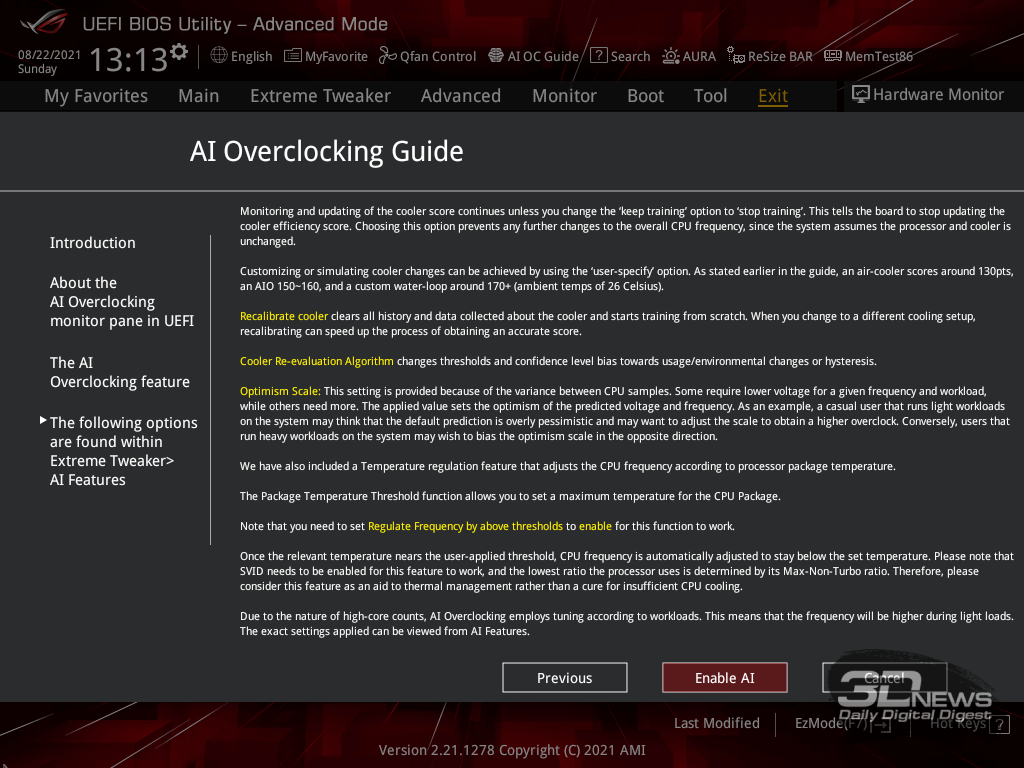

В нем можно не только ознакомиться с азами разгона процессора, но и активировать режим интеллектуального разгона. Наконец, последней фишкой BIOS новой флагманской платы ASUS является встроенная утилита тестирования оперативной памяти MemTest86.

#Разгон и стабильность

Проверка стабильности, оверклокерского потенциала и производительности материнской платы ASUS ROG Maximus XIII Extreme была проведена в корпусе системного блока при температуре в помещении 27,5 градуса Цельсия. Конфигурация тестового стенда состояла из следующих комплектующих:

  • системная плата: ASUS ROG Maximus XIII Extreme (Intel Z590, LGA1200, BIOS 1007 от 03.08.2021);
  • процессор: Intel Core i9-11900K 3,5-5,3 ГГц (Rocket Lake-S, 14++ нм, B0, 8 × 512 Kбайт L2, 16 Мбайт L3, TDP 125 Вт);
  • система охлаждения CPU: Noctua NH-D15S chromax.black (два 150-мм Noctua NF-A15 HS-PWM на 840~1550 об/мин);
  • термоинтерфейс: Arctic MX-4;
  • оперативная память: DDR4 2 × 8 Гбайт G.Skill TridentZ Neo (F4-3600C18Q-32GTZN), XMP 3600 МГц 18-22-22-42 CR2 при 1,35 В;
  • видеокарта: NVIDIA GeForce RTX 2060 SUPER FE 8 Гбайт/256 бит, 1470-1650/14000 МГц;
  • накопители:
    • для системы: Netac NVMe SSD 1 Тбайт (NT01N950E-001T-E4X);
    • для бенчмарков: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
    • для программ и игр: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
    • архивный: Samsung Ecogreen F4 HD204UI 2 Тбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
    • корпус: Thermaltake Core X71 (шесть 140-мм be quiet! Silent Wings 3 PWM [BL067], 990 об/мин, три – на вдув, три – на выдув);
    • панель управления и мониторинга: Zalman ZM-MFC3;
    • блок питания: Corsair AX1500i Digital ATX (1,5 кВт, 80 Plus Titanium), 140-мм вентилятор.

Тестирование было проведено под управлением операционной системы Microsoft Windows 10 Pro версии 21H1 (19043.1081) с установкой следующих драйверов:

Стабильность системы при разгоне мы проверяли стресс-утилитой Prime95 30.6 build 4 (без AVX-инструкций) и другими бенчмарками, а мониторинг проводился с помощью HWiNFO64 версии 7.07-4525.

Сначала приведём основные характеристики платы ASUS ROG Maximus XIII Extreme с помощью утилиты AIDA64 Extreme.

Первый стресс-тест платы и процессора был проведён при автоматических настройках BIOS, если не считать активированного профиля XMP оперативной памяти.

По умолчанию в BIOS ASUS ROG Maximus XIII Extreme не активирована технология Intel Adaptive Boost, поэтому в нагрузке процессор работал одновременно по всем ядрам на частоте 4,7 ГГц.

Отметим, что плата не завышала напряжение на ядре, как это нередко бывает, поэтому температурный режим процессора был вполне комфортным – лишь 77 градусов Цельсия в пике нагрузки по наиболее горячему ядру. Цепи VRM, можно сказать, вообще не греются – всего 50 градусов Цельсия, и это без каких-либо вентиляторов, лишь с обдувом радиаторов вентиляторами процессорного кулера в его нижней части. Напряжение VCCIO оказалось равно 1,240-1,256 В, а вот VCCSA – 1,376 В, что довольно много. Правда, здесь нужно учитывать, что процессоры 11-го поколения на платах с Intel Z590 действительно требуют более высокого VCCSA, поэтому беспокоиться в данном случае не стоит.

Далее мы активировали технологию Intel Adaptive Boost в BIOS материнской платы и повторили стресс-тест.

После этого частота процессора одновременно по всем восьми ядрам составила 4,9 ГГц в стресс-тесте Prime95, а при обычной работе чаще всего держалась у отметки 5,3 ГГц.

Температуры ожидаемо выросли. Так, процессор прогрелся до 92 градусов Цельсия по самому горячему ядру, а вот VRM всё ещё работала в щадящем режиме, так и не превысив отметку 56 градусов Цельсия. Очевидно, что инженеры ASUS спроектировали весьма эффективный радиатор на силовые цепи ROG Maximus XIII Extreme, задействовав всю площадь кожуха панели ввода-вывода. Вообще, впоследствии нам удалось прогреть VRM сильнее, но для этого процессор был разогнан до 5,1 ГГц по всем ядрам при напряжении 1,395 В и использовании системы жидкостного охлаждения с 360-мм радиатором, когда на радиаторы VRM воздушный поток не идёт в принципе. Но и в этом случае температура VRM не превысила отметку 66 градусов Цельсия. Результат превзошёл все ожидания.

Поскольку дальнейший разгон этого экземпляра Intel Core i9-11900K на ASUS ROG Maximus XIII Extreme оказался невозможен, то мы немного настроили оперативную память в режиме Gear 1, на частоте 3,6 ГГц и при напряжении 1,360 В. От основных таймингов добиться чего-то серьёзного не удалось, а вот снижение вторичных оказалось достаточно успешным. Результат мы приведём на скриншоте.

Сколько это принесло в плане прироста производительности, мы продемонстрируем в следующем подразделе статьи.

#Производительность

Производительность ASUS ROG Maximus XIII Extreme мы оценили при автоматических настройках BIOS и активированной технологии Intel Adaptive Boost в сравнении с производительностью платы ASRock Z590 Taichi, протестированной в точно такой же конфигурации, но без активации «буста», который на ней корректно на тот момент не заработал. Понятно, что преимущество будет у ASUS, но вот на сколько именно и где? В дополнение мы протестировали ROG Maximus XIII Extreme с настроенными таймингами памяти, что позволит посмотреть на прирост производительности. Результаты приведены в таблице.

Тест Показатель ASUS ROG Maximus XIII Extreme + Intel Core i9-11900K
0,8-5,3 ГГц
(mem tweak)
ASUS ROG Maximus XIII Extreme + Intel Core i9-11900K
0,8-5,3 ГГц (auto)
ASRock Z590 Taichi + Intel Core i9-11900K
3,5-5,1 ГГц (auto)
% разницы
(в режимах auto)
AIDA64 memtest Чтение 56 125 53 916 53 804 0,2%
Запись 54 680 52 510 52 135 0,7%
Копирование 55 197 51 556 51 505 0,1%
Latency 47,9 52,2 49,8 4,8%
WinRAR KB/s 28 189 25 299 24 684 2,5%
7-Zip MIPS 96 167 85 589 81 755 4,7%
HandBrake H.265 MKV 4K, s 232,84 237,27 241,83 1,9%
CineBench R23 CPU (Multi Core), pts 16 069 15 978 15 551 2,7%
CPU (Single Core), pts 1 685 1 677 1 633 2,7%
Blender (Classroom) Classroom, time 0:06:41 0:06:45 0:06:47 0,5%
FLAC to MP3 Speed 304,28 300,78 295,42 1,8%
Geekbench 5 Single-Core Score 1 900 1 838 1 838 0,0%
Multi-Core Score 11 734 11 225 10 367 8,3%
VeraCrypt
(Kuznyechik (Serpent (Camellia)
Encryption, MiB/s 1 100 1 100 1 000 10,0%
Decryption, MiB/s 1 000 1 000 988 1,2%
Solidworks 2021 Graphics, s 24,2 24,4 23,8 -2,5%
Processor 17,4 17,7 18,0 1,7%
I/O 14,9 15,3 15,1 -1,3%
PCMark'10 Total 8 293 8 227 7 765 5,9%
Essentials 11 467 11 424 11 512 -0,8%
Productivity 10 728 10 655 10 609 0,4%
Digital Content Creation 12 600 12 415 10 403 19,3%
3DMark CPU Profile Max threads 9 135 9 126 8 609 6,0%
16 threads 9 129 9 121 8 597 6,1%
8 threads 7 807 7 776 7 366 5,6%
4 threads 4 164 4 161 4 106 1,3%
2 threads 2 153 2 151 2 123 1,3%
1-thread 1 091 1 089 1 063 2,4%
3DMark Time Spy CPU score 14 040 13 318 12 600 5,7%
World of Tanks enCore RT (среднее качество) Score 84 368 83 118 n/a

Разница видна в основном в многопоточных бенчмарках и чаще всего не превышает 5-6%. Но есть тесты, где она составляет 8, 10 или даже более 19 процентов. Также отметим, что хорошего прироста можно добиться настройкой таймингов оперативной памяти (в том числе и далеко не самой лучшей с точки зрения такого разгона).

#Заключение

Как и следовало ожидать, в отношении ASUS ROG Maximus XIII Extreme посетовать  можнотолько на стоимость. При этом ещё раз отметим, что за свои 79 тысяч рублей это далеко не самая дорогая плата на наборе системной логики Intel Z590. В  остальном у свежеиспечённого флагмана одни лишь плюсы и уникальные решения.

Мы имеем в виду беспрецедентно мощную систему питания процессора на восемнадцати 100-амперных фазах, которая безупречно охлаждается пассивными радиаторами. Плата поддерживает работу с модулями оперативной памяти на частоте выше пяти гигагерц, поддерживает одновременную работу с тремя SSD в портах M.2 (включая фирменный DIMM.2), наделена интерфейсом Thunderbolt 4, двадцатью портами USB, аппаратно улучшенным звуковым кодеком, самыми скоростными сетевыми контроллерами, а также развёрнутыми средствами мониторинга, управления вентиляторами и, конечно же, оверклокинга, которые помогут выжать из нынешнего поколения процессоров «все соки».

Из фирменных особенностей платы отметим дисплей OLED LiveDash, контроллер вентиляторов и подсветки ROG Fan Controller, аудиоадаптер ROG Clavis со встроенным ЦАП, раздвижную подпорку для видеокарты и отвёртку с USB-накопителем в комплекте. Отдельно стоит сказать и об одновременно и строгом, и привлекательном дизайне ASUS ROG Maximus XIII Extreme, использовании высококачественных материалов и настраиваемой/расширяемой подсветке.

В общем, правильно ASUS не побоялась несчастливого порядкового номера платы и не стала его пропускать. В рамках возможностей чипсета Intel Z590 у компании всё получилось просто-таки эталонно.



Выбор редактора
⇣ Содержание
Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.
Материалы по теме
⇣ Комментарии
Прежде чем оставить комментарий, пожалуйста, ознакомьтесь с правилами комментирования. Оставляя комментарий, вы подтверждаете ваше согласие с данными правилами и осознаете возможную ответственность за их нарушение.
Все комментарии премодерируются.
Комментарии загружаются...
window-new
Soft
Hard
Тренды 🔥
