⇡#Описание тестовой системы

Для тестирования MSI MAG Z790 Tomahawk WiFi в деле была собрана конфигурация, близкая к флагманской. В неё вошли следующие комплектующие:

Процессор: Intel Core i9-13900K (Raptor Lake, 8P+16E-ядер, 3,0-5,8/2,2-4,3 ГГц, 36 Мбайт L3).
Процессорный кулер: кастомная СЖО EKWB.
Материнская плата: MSI MAG Z790 Tomahawk WiFi (LGA1700, Intel Z790);
Память: 2 × 16 Гбайт DDR5-7600 SDRAM, 36-46-46-121 (G.Skill F5-7600J3646G16GX2-TZ5RK).
Видеокарта: GIGABYTE GeForce RTX 4090 Gaming OC (AD102 2235/2535 МГц, 24 Гбайт GDDR6X 21 Гбит/с).
Дисковая подсистема: Intel SSD 760p 2 Тбайт (SSDPEKKW020T8X1).
Блок питания: ASUS ROG-THOR-1200P (80 Plus Titanium, 1200 Вт).

Тестирование выполнялось в операционной системе Microsoft Windows 11 Pro (22H2) Build 22621.1555 с использованием следующего комплекта драйверов:

AMD Chipset Driver 5.02.19.2221.
Intel Chipset Driver 10.1.19444.8378.
NVIDIA GeForce 531.61 Driver.

⇡#BIOS

Интерфейс BIOS рассматриваемой платы абсолютно типичен для MSI — это Click BIOS 5, у которого есть простой режим EZ Mode c базовыми и простыми настройками и продвинутый режим Advanced Mode, в котором опытные пользователи могут осуществить более тонкое конфигурирование своей системы.

Наиболее интересная функция EZ Mode — режим полуавтоматического разгона процессора Game Boost, включаемый нажатием одной кнопки. В нём плата на единицу увеличивает максимальный коэффициент умножения CPU в турборежиме. Например, Core i9-13900K в результате получит возможность работать при нагрузке на все ядра на частоте 5,6 ГГц, а при нагрузке на одно ядро — на частоте 5,9 ГГц.

Впрочем, продвинутый режим даёт куда больше простора. Хотя MAG Z790 Tomahawk WiFi и не позиционируется как плата для энтузиастов, MSI оставила доступным в ней такой же набор настроек для процессора и памяти, как и в более дорогих платах.

BIOS 1


Смотреть все изображения (6)




Смотреть все
изображения (6)

Выше приведена галерея со скриншотами доступных настроек процессора. И ряд моментов здесь заслуживает особого упоминания, потому что они характерны скорее для плат верхнего уровня, а не мейнстримовых платформ. Так, MAG Z790 Tomahawk WiFi позволяет определять для процессора различные лимиты потребления как вручную, так и автоматически в зависимости от установленной системы охлаждения. Также она открывает полный доступ к частотной формуле процессора в зависимости от нагрузки, включая возможность снижения коэффициента умножения при активации AVX-команд.

Огромным плюсом выступает ничем не ограниченный доступ к регулировке напряжений. Ниже в таблице приведён полный список, тех величин, которые можно поменять из BIOS.

Параметр	Диапазон регулирования, В	Шаг, В
CPU Core Voltage	0,6-1,72	0,005
CPU GT Voltage	0,6-1,55	0,005
CPU E-core L2 Voltage	0,6-1,52	0,005
CPU SA Voltage	0,6-1,6	0,005
CPU VDDQ Voltage	0,0-2,5	0,005
CPU VDD2 Voltage	0,85-2,2	0,005
CPU 1.05 Voltage	0,6-2,0	0,01
CPU 1.8 Voltage	1,4-2,3	0,01
CPU AUX Voltage	1,4-2,3	0,01
CPU PLL SFR Voltage	0,9-1,125	0,015
GT PLL SFR Voltage	0,9-1,125	0,015
Ring PLL SFR Voltage	0,9-1,125	0,015
SA PLL SFR Voltage	0,9-1,125	0,015
E-core L2 PLL SFR Voltage	0,9-1,125	0,015
MC PLL SFR Voltage	0,9-1,125	0,015
DRAM VDDQ Voltage	0,8-2,5	0,005
DRAM VPP Voltage	0,8-2,5	0,005
PCH 0.82 Voltage	0,6-1,4	0,01

Отдельного упоминания заслуживает то, что напряжение процессора может задаваться не только конкретными значениями или через смещение, но и через настроенную пользователем кривую «частота—напряжение» или с комбинацией разных подходов.

Также в настройках VRM предлагается восемь предопределённых уровней противодействия падению напряжения на процессоре при росте тока. А ещё пользователь может самостоятельно скорректировать коэффициенты электрического импеданса схемы питания.

Не вызывает нареканий и набор настроек подсистемы памяти. BIOS даёт доступ не только к первичным, вторичным и третичным таймингам, но и ко всем критически важным при настройке DDR5 напряжениям, включая CPU VDD2 и CPU VDDQ.

BIOS 2


Смотреть все изображения (8)




Смотреть все
изображения (8)

Для тех пользователей, которые не хотят заниматься подбором параметров подсистемы памяти, в BIOS присутствует обширный набор предопределённых профилей Memory Try It! для разных режимов DDR5, позволяющих разогнать память в один клик.

Отдельно следует отметить присутствие в BIOS удобного интерфейса для конфигурирования работы системы охлаждения компьютера. В специальном подразделе можно управлять зависимостями скорости вращения любого из вентиляторов от температуры, снимаемой каждым из пяти термодатчиков (в процессоре, в сокете, в чипсете, в VRM и собственным датчиком платы).

Иными словами, набор настроек, имеющихся в BIOS, вполне достаточен, чтобы MSI MAG Z790 Tomahawk WiFi можно было использовать как базу для компьютера, где компоненты работают за пределами номинального режима.

⇡#Температурный режим

Для проверки системы охлаждения, установленной на MSI MAG Z790 Tomahawk WiFi, мы протестировали нагрев её основных узлов при работе с флагманским процессором Core i9-13900K, который способен потреблять до 253 Вт электроэнергии. Тесты проводились на открытом стенде, процессор охлаждался при помощи СЖО, никакого дополнительного обдува материнской платы не было.

В первую очередь плата была проверена при получасовой игровой нагрузке в Cyberpunk 2077, и, как оказалось, в этом случае охлаждение VRM превосходно справляется со своей задачей. Температура силовой схемы не выходила за пределы 60 градусов, что говорит как о её достаточной мощности, так и о хорошей эффективности установленных на ней радиаторов.

Второй эксперимент проводился при высокой загрузке процессора в стресс-тесте Prime95, где процессор работает с предельным потреблением непрерывно. В этом случае температура VRM оказалась значительно выше, но никаких проблем, тем не менее, не возникло. За полчаса работы в Prime95 с задействованием AVX2-инструкций температура конвертера питания поднялась почти до 90 градусов. Но для силовой схемы такой нагрев вполне допустим и не должен вызывать никакого беспокойства.

Дополнительно нагрев зоны VRM был проверен с помощью тепловизора, и, как можно видеть на приведённых термограммах, на плате нет никаких точек локального перегрева, а все критические элементы убраны под радиаторы.

Иными словами, MSI MAG Z790 Tomahawk WiFi вполне подойдёт в том числе и для флагманских процессоров семейств Alder Lake и Raptor Lake. Несмотря на то, что плата относится к числу Z790-платформ средней стоимости, спроектирована она с неплохим запасом прочности.

⇡#Разгон

Разгонный потенциал Core i9-13900K невелик: увеличить рабочие частоты этого процессора почти невозможно из-за его высокого потребления и тепловыделения. Но энтузиасты находят другие способы повышения производительности за счёт тонкой настройки. И в первую очередь это разгон памяти.

Контроллер памяти Core i9-13900K очень податлив: несмотря на то, что штатной памятью для этого процессора объявлена DDR5-5600, актуальный рекорд частоты DDR5 в платформе LGA1700 — 11255 МГц, а в продаже доступны серийные модули DDR5-8000. Однако покупать столь быструю память для систем, использующих MSI MAG Z790 Tomahawk WiFi, особого смысла нет. Эта плата не рассчитана на серьёзный разгон памяти, предоставляя ограниченный простор для увеличения частоты модулей DDR5. Как показал проведённый тест, при соблюдении определённых условий память в этой плате может стабильно работать не более чем в режиме DDR5-7200.

В целом это довольно неплохой результат разгона памяти, который даже позволяет Core i9-13900K обойти по производительности Ryzen 9 7950X3D. Однако при тестировании платы с DDR5-7200 была замечена странная особенность: приложения, накладывающие серьёзную нагрузку на подсистему памяти, например синтетические тесты, вызывают очень неприятный высокочастотный писк дросселей. И эта проблема не уникальна для нашего экземпляра платы — на неё достаточно часто жалуются покупатели MAG Z790 Tomahawk WiFi.

Есть и ещё один неприятный нюанс: стабильность DDR5-7200 может нарушаться из-за разгона процессора, и в некоторых случаях разгон памяти на MSI MAG Z790 Tomahawk WiFi придётся ограничить режимом DDR5-7000.

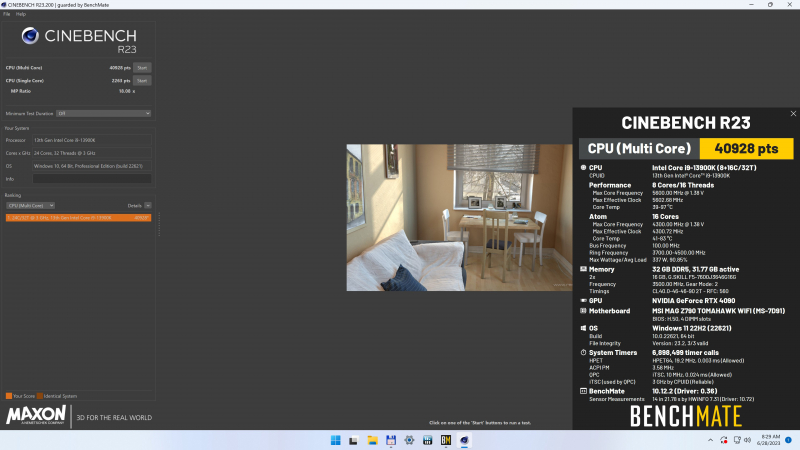

Например, именно так нам пришлось поступить при тестировании имеющегося у рассматриваемой платы инструментария для увеличения быстродействия процессора. В рамках этих экспериментов мы увеличили лимиты потребления Core i9-13900K до 350 Вт и поядерно нарастили его частоту до 5,5 ГГц для пяти P-ядер и до 5,6 ГГц для остальных P-ядер. Стабильность в таком режиме достигалась при выставленном в BIOS напряжении питания CPU 1,38 В вместе с выбором CPU Load-Line Calibration на уровне 7 (относительно слабое противодействие падению напряжения под нагрузкой).

Такие настройки позволили улучшить многопоточную производительность Core i9-13900K на несколько процентов, что подтвердило работоспособность имеющихся у MSI MAG Z790 Tomahawk WiFi возможностей для разгона флагманских LGA1700 процессоров.

Таким образом, хотя MAG Z790 Tomahawk WiFi и относится к числу сравнительно недорогих плат на базе набора логики Intel Z790, она вполне способна послужить основой компьютера, где процессор и память будут работать за пределами официальной спецификации. Однако необходимо иметь в виду, что охлаждение зоны VRM на MAG Z790 Tomahawk WiFi не рассчитано на ситуации, когда используемый процессор потребляет более 300 Вт. Поэтому, если вы планируете разгонять на ней флагманских представителей семейств Alder Lake или Raptor Lake, обязательно позаботьтесь об обдуве радиаторов вокруг процессорного гнезда. В противном случае конвертер питания будет перегреваться.

⇡#Выводы

Как уже было сказано в начале статьи, плат, которые называются MSI MAG Z790 Tomahawk WiFi, существует две. В этом обзоре мы говорили о модификации под DDR5-память, но существует и точно такая же плата с поддержкой DDR4 SDRAM — к её названию просто прибавляется окончание DDR4. Платы эти не различаются по возможностям и стоят плюс-минус одинаково (хотя в идеальном мире DDR5-модификация должна быть дешевле, поскольку она не имеет преобразователя питания для памяти — в DDR5 этот узел перенесён непосредственно на модули). Но если среди DDR4-плат под LGA1700-процессоры MSI MAG Z790 Tomahawk WiFi DDR4 выглядит решением высокого уровня, то среди плат с поддержкой DDR5 рассмотренная в этом обзоре MSI MAG Z790 Tomahawk WiFi скорее относится к числу простых вариантов с базовой функциональностью.

Впрочем, это совершенно не отменяет того факта, что MSI MAG Z790 Tomahawk WiFi — платформа с хорошим сочетанием возможностей и цены. Она оснащена мощной схемой питания, которая без надрыва тянет флагманские Raptor Lake; имеет четыре M.2-слота с охлаждением и поддержкой PCIe 4.0 SSD; оснащена большим набором USB-портов, включая порт с пропускной способностью 20 Гбит/с; оборудована звуковым кодеком последнего поколения; поддерживает 2,5-Гбит/с Ethernet и Wi-Fi 6E; а ещё позволяет организовать исчерпывающее охлаждение корпуса ПК с применением до восьми независимо управляемых вентиляторов. Всего этого вполне достаточно для сборки «крепкой» LGA1700-конфигурации, которая сможет удовлетворить потребности среднестатистического пользователя. В дополнение к этому наверняка найдутся и те, кого привлечёт внешность этой платы: она выглядит довольно строго и лишена какой бы то ни было весёленькой RGB-подсветки.

В то же время по итогам очного знакомства к MAG Z790 Tomahawk WiFi накопились и определённые претензии. Самая главная касается её неспособности работать с памятью с частотой выше 7200 МГц — в этом отношении эта плата проигрывает предложениям Gigabyte аналогичной ценовой категории. Да и штатная система охлаждения на VRM могла бы быть посерьёзнее, чтобы и при разгоне Core i9-13900K не возникало лишних опасений по поводу её температурного режима.

В конечном итоге мы бы не стали советовать выбирать MAG Z790 Tomahawk WiFi как основу для максимальных по мощности конфигураций — для таких целей есть более подходящие (и более дорогие) платы. А вот для систем попроще, которые основываются на процессорах класса Core i7 и Core i5, эта материнка может стать почти идеальной платформой: не слишком дорогой, но при этом функциональной и обладающей хорошим запасом на вырост.
