Обзор материнской платы ASUS ROG Strix B760-F Gaming WiFi / Материнские платы

Модель ASUS ROG Strix B760-F Gaming WiFi – одна из самых доступных среди свежих моделей линейки ROG полноформатных материнских плат с поддержкой DDR5 и в то же время одна из самых дорогих моделей на чипсете B760. Плата является прямым наследником ASUS ROG Strix B660-F Gaming WiFi, впрочем, это понятно и по названию модели, и по первому взгляду на внешность платы. Преемственность явно прослеживается – массивные радиаторы на месте, да и расположение слотов и разъемов практически не изменилось.

Стоит отметить, что у материнской платы ASUS ROG Strix B760-F Gaming WiFi есть младшая сестра — ROG Strix B760-A GAMING WIFI. Названия плат разнятся лишь одной буквой, однако это ощутимо различающиеся между собой продукты. У младшей платы, А-версии, заметно слабее система питания процессора, а также чуть более скромная конфигурация USB-портов. Кроме того, в свежей линейке ROG Strix с чипсетом B760 есть похожие платы, но с поддержкой DDR4 вместо DDR5, а также платы в форм-факторе mATX и miniITX. Всего в номенклатурном листе Strix B760-x на официальном сайте ASUS насчитывается шесть моделей.

⇡#Технические характеристики

Поддерживаемые процессоры	Intel Core 12, 13 и 14-го поколений
Чипсет	Intel B760
Подсистема памяти	4 × DIMM, до 192 Гбайт DDR5-7800
Слоты расширения	От процессора: 1 × PCIe 5.0 x16 От чипсета Intel B760: 1 × PCIe 3.0 x16 (режим работы x4) 2 × PCIe 3.0 x1
Интерфейсы накопителей	От процессора: 1 × M.2 (2242/2260/2280) PCIe 4.0 x4 От чипсета Intel B760: 1 × M.2 (2242/2260/2280/22110) PCIe 4.0 x4 1 × M.2 (2242/2260/2280) PCIe 4.0 x4 4 × SATA 6 Гбит/с
Сетевые интерфейсы	1 × IntelI226-V, 10/100/1000/2500 Мбит/с
Беспроводное интерфейсы	1 × Intel AX-211NGW, Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.3
Аудиоподсистема	ROG SupremeFX 7.1 (Realtek ALC4080)
Внутренние интерфейсы	7 × 4-pin Fan 1 × RGB LED 3 × ARGB LED 1 × F-Audio 2 × USB 2.0 1 × USB 3.2 Gen1 1 × USB 3.2 Gen2 Type-C
Интерфейсы и кнопки на задней панели	1 × HDMI 2.1 1 × DisplayPort 1.4 6 × USB 3.2 Gen1 Type-A 1 × USB 3.2 Gen2 Type-A 1 × USB 3.2 Gen2x2 Type-C кнопка BIOS FlashBack кнопка Clear CMOS 2 × RP-SMA 1 × RJ-45 1 × S/PDIF 5 × Audio Jack 3,5 мм
Форм-фактор, габариты (мм)	ATX, 305 × 244

Розничная цена материнской платы ASUS ROG Strix B760-F Gaming WiFi на момент подготовки материала (декабрь 2023 года) в среднем составляет 27 000 рублей.

⇡#Упаковка и комплектация

Коробка платы

Поставляется ASUS ROG Strix B760-F Gaming WiFi в картонной коробке обычных для полноформатной платы размеров. Полиграфия упаковки полноцветная, а наименование модели выполнено металлизированным шрифтом. На тыльной стороне коробки обозначены ключевые особенности платы, а также есть краткий список спецификаций.

Комплект поставки

Сама материнская плата, как водится, помещена в антистатический пакет, а комплект поставки разместился внизу, за картонным поддоном. Впрочем, это стандартная практика. Комплект поставки не богатый, но и бедным его не назовешь:

выносная Wi-Fi-антенна;
семь пластиковых стяжек;
пара SATA-кабелей;
дополнительный крепеж для M.2-накопителей, термопрокладки и проставки;
тканевый брелок;
комплект печатной продукции, включая довольно толстую книжечку инструкции и лист с наклейками.

Заглушки на заднюю панель корпуса в комплекте поставки нет. В лучших традициях плат сегмента «выше среднего» она уже установлена на этапе производства.

Антенна Wi-Fi

Интерес представляет разве что тканевый брелок (но это лишь бесполезная безделушка) да антенна Wi-Fi. Два коннектора RP-SMA, складная конструкция и магнит в основании (удобно крепить на металлические панели корпуса) – вот и все, что нужно знать об этой антенне.

⇡#Внешний вид и дизайн

Плата в сборе

ASUS ROG Strix B760-F Gaming WiFi – полноразмерная материнская плата в форм-факторе ATX с размерами 305 × 244 мм, выполненная на черном шестислойном текстолите. В плате явно заметна принадлежность к линейке ROG Strix, которая имеет довольно узнаваемую внешность: крупные радиаторы, четко прослеживающиеся диагональные линии, яркие радужные надписи и крупный логотип Republic of Gamers с подсветкой. Выглядит динамично, но не крикливо и с явным уклоном в геймерскую сторону.

Тыльная сторона платы

Тыльная сторона платы не содержит значимых компонентов. Значительную часть площади занимает огромная надпись «STRIX»… или «STR IX» (STR 9)? Никаких способов трактовки второго варианта я предложить не могу, поэтому будем считать, что это все-таки STRIX.

Порты задней панели

Панель портов ввода-вывода уже установлена из коробки. Сама заглушка черного цвета, с легкой матовой фактурой. Не обошлось и без логотипа ROG, который выполнен белой краской – такой же, как и остальные обозначения. Что касается состава портов, то он вполне неплохой, впрочем, если учесть стоимость платы, это не удивительно. Видеовыходы представлены парой: HDMI 2.1 и DisplayPort 1.4. Первый поддерживает разрешение вплоть до 4K при 60 Гц, второй – до 8K при 60 Гц. Общее количество USB равно 8, включая один USB 3.2 Gen2 Type-A (до 10 Гбит/с) красного цвета, который также служит для обновления BIOS (через функцию BIOS FlashBack), и один USB 3.2 Gen2x2 Type-C (до 20 Гбит/с). Для подключения к сети предусмотрен один разъем 8P8C (его часто называют RJ-45), помимо которого есть два разъема RP-SMA для Wi-Fi-антенны. Аудиосистема представлена пятью разъемами mini-jack (3,5 мм) и одним оптическим SPDIF. В качестве бонуса – пара кнопок: сброс CMOS и кнопка обновления BIOS без необходимости сборки системы (BIOS FlashBack).

Сокет

Материнская плата имеет процессорный разъем LGA1700 и поддерживает процессоры Intel 12, 13 и 14-го поколений. Примечательно, что ASUS ROG Strix B760-F Gaming WiFi совместима с системами охлаждения процессора как с креплениями для сокета LGA1700, так и с креплениями для уже устаревшего LGA1200, а значит, и всей серии LGA115x. На всякий случай напомню, что процессоры на сокете LGA1700 физически ниже своих предшественников, и системы охлаждения, предназначенные для LGA1200/115x, стоит использовать с осторожностью.

Слоты ОЗУ

ASUS ROG Strix B760-F Gaming WiFi поддерживает до четырех планок оперативной памяти последнего поколения DDR5. Производитель декларирует совместимость с модулями частотой до 7800 МГц. Рекомендуемые слоты для одной и двух планок памяти указаны прямо на текстолите платы.

Все процессоры на сокете LGA1700 поддерживают как DDR5, так и DDR4. ASUS, как и другие производители, не растерялась и ввела в ассортимент платы в разных конфигурациях: с поддержкой старой или новой оперативной памяти. Так, например, в линейке ROG Strix есть плата ASUS ROG Strix B760-A GAMING WIFI с поддержкой DDR5, а есть ASUS ROG Strix B760-A GAMING WIFI D4 с поддержкой DDR4. А вот у героини текущего обзора, ASUS ROG Strix B760-F Gaming WiFi, прямого аналога с поддержкой DDR4 нет.

Питание процессора

Питание к центральному процессору подводится кабелями с коннекторами 8-pin + 4-pin.

Радиаторы матплаты

Радиаторы на цепях питания процессора крепятся двумя винтами. Чтобы их демонтировать, придется сначала снять декоративный пластиковый кожух, установленный поверх. Сам кожух также крепится двумя винтами и подключается к материнской плате кабелем для организации подсветки. Сами радиаторы довольно массивные, сложной формы, с развитым оребрением. Теплоотвод производится через термопрокладки темно-серого цвета, толщиной 1,5 мм, причем и с DrMOS, и с дросселей.

Система питания

Система питания процессора у ASUS ROG Strix B760-F Gaming WiFi реализована по схеме 16+1+2.

Сборки питания

Контроллеры

16 фаз VCore и 1 фаза на iGPU работают под управлением контроллера Digi+ ASP2100 и построены на базе DrMOS-сборки Vishay SiC623 (60 А). Фазы на VCCIO управляются полевыми транзисторами NCP81270C, 4C10C (46 А) и 4C06B (69 А) – все от OnSemi.

Верхний разъем PCIe

Верхний разъем PCIe с обратной стороны

ASUS ROG Strix B760-F Gaming WiFi предполагает установку видеокарты в верхний разъем PCIe 5.0 x16 – самый современный на текущий момент. Здесь он усилен металлической рамкой и имеет дополнительные точки пайки. SafeSlot – так ASUS называет этот вариант исполнения PCIe. На плате этот разъем расположен не в самом верху, а смещен на одну позицию вниз, то есть находится на месте второго слота расширения (на месте первого – верхний M.2), третий слот пуст, а четвертый занимает PCIe 3.0, который нужен далеко не каждому пользователю, да и на плате их два. Это значит, что установленная видеокарта с трехслотовой системой охлаждения (а с двухслотовой и подавно) не перекрывает доступ к важным слотам и разъемам. Четырехслотовая видеокарта перекроет нижний PCIe 3.0 x16 (который работает в режиме x4), что в случае игрового ПК также не является большой потерей – время SLI давно прошло.

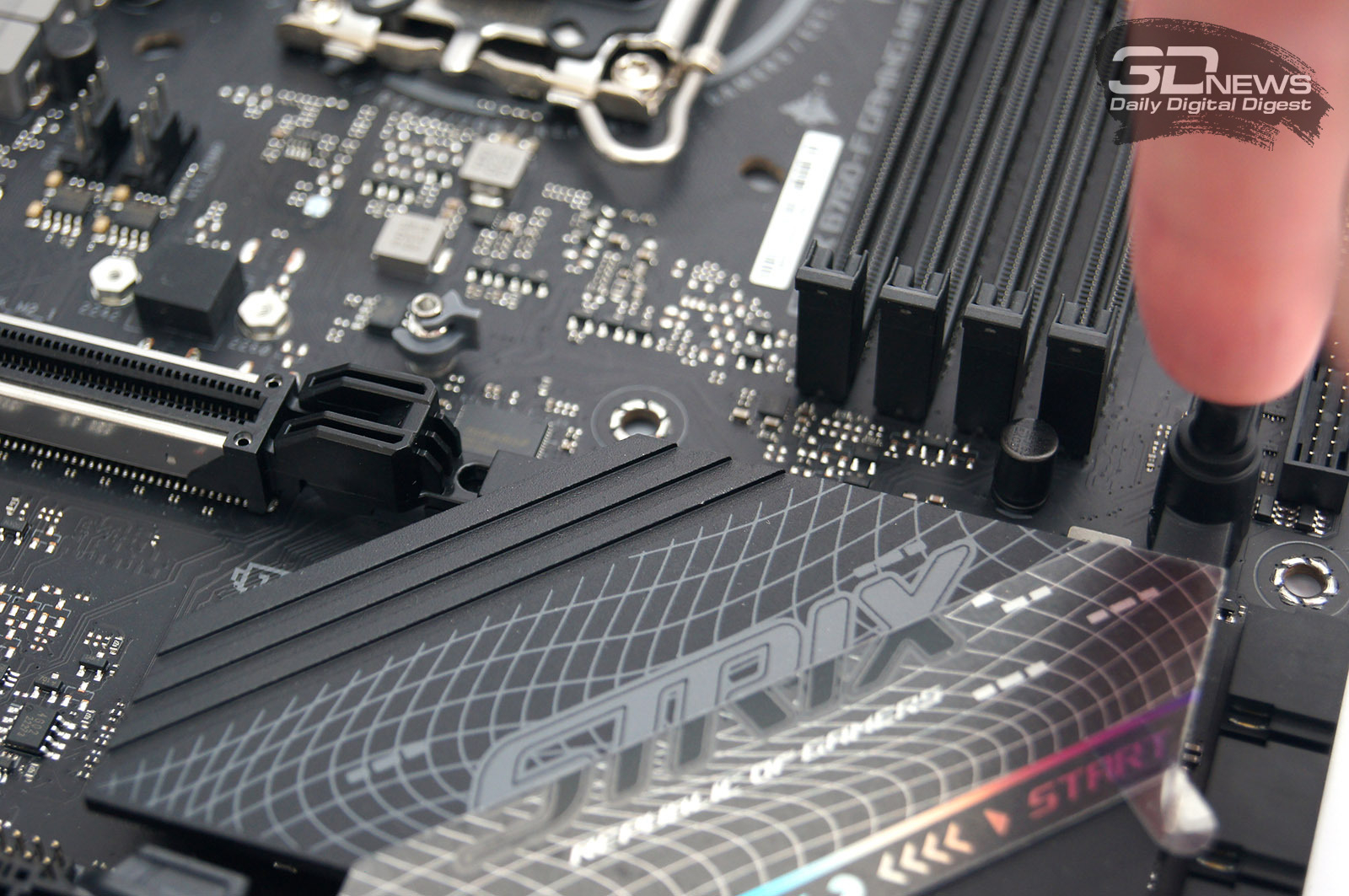

Замок PCIe

Верхний, самый важный PCIe-слот имеет новую систему фиксации видеокарты – Q-Release. Это замок, который открывается нажатием на кнопку. Невероятно удобно. Меня хорошо поймут те, кто не раз обдирал руки о массивные процессорные кулеры и царапал текстолит/бэкплейт видеокарты отверткой в попытках открыть миниатюрный замок разъема PCIe. Q-Release решает эту проблему. Почему раньше так не делали?

Радиатор чипсета

Радиатор чипсета — оборотная сторона

Точно под системой Q-Release разместился радиатор чипсета. Собственно, под ним скрыта часть механизма фиксации PCIe-слота. Радиатор крепится двумя винтами и представляет собой массивный брусок толщиной до 11,5 мм в самой толстой части. С кристаллом чипсета радиатор контактирует через светло-серую термопрокладку толщиной 1,5 мм.

Чипсет

Как можно понять из названия, плата ASUS ROG Strix B760-F Gaming WiFi построена на базе среднебюджетного чипсета Intel B760. Он хоть и является последним (на момент подготовки материала) B-чипсетом, но это уже далеко не новинка, и изучен он вдоль и поперек. Поэтому подробно останавливаться на возможностях B760 не будем.

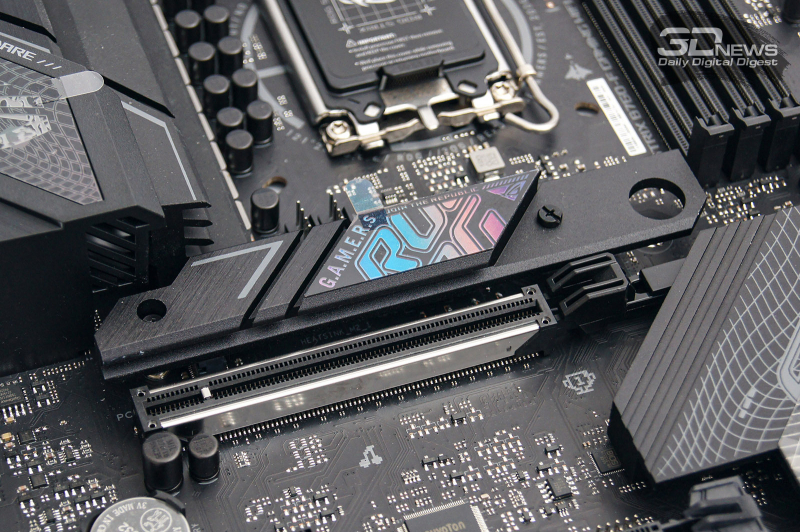

Радиатор верхнего слота M.2

Верхний слот M.2

На плате имеется три слота для M.2-накопителей, и все поддерживают режим работы PCIe 4.0 x4 (а вот SATA-накопители к ним подключать нельзя). Первый слот реализован через процессорные линии и находится над видеокартой. Такое расположение стало уже своеобразным стандартом (в платах не нижнего ценового диапазона), и это хорошо – здесь больше «воздуха» для современных горячих SSD.

Радиатор нижних слотов M.2

Нижний слот M.2

Второй и третий разъемы M.2 подключены к чипсетным линиям и находятся в самом низу платы. Они расположились в одну линию, что позволило сделать общий длинный радиатор-теплоотвод. Такое расположение удобно еще и из соображений простоты доступа к SSD. Интересно и то, что второй разъем M.2, тот, что слева, поддерживает накопители в том числе и длинного форм-фактора 22110.

Оборотная сторона радиаторов M.2

Оба радиатора M.2 массивны, и на них с завода установлены термопрокладки светло-зеленого, почти белого, цвета толщиной 1 мм.

Фиксатор M.2

Все слоты M.2 оснащены системой быстрой фиксации накопителя Q-LATCH. Это небольшой пластиковый фиксатор, который нужно повернуть, чтобы закрепить планку SSD, что определенно удобнее винта.

Разъемы SATA

Помимо разъемов M.2 для дисковой подсистемы предусмотрено 4 разъема SATA, работающих от чипсета, с поддержкой создания массивов RAID 0/1/5/10. Порты расположены параллельно плоскости платы, то есть подключение производится с торца — установленная видеокарта пусть и ограничит доступ, но не перекроет его полностью.

Чип Intel i226-V

За проводную сеть отвечает чип Intel i226-V, через него реализован разъем RJ-45 на задней панели, способный работать на скорости до 2,5 Гбит/с.

Wi-Fi-адаптер снаружи

Wi-Fi-адаптер внутри

Беспроводная сеть организована на базе контроллера Intel AX-211NGW. Есть поддержка Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.3.

Аудиоподсистема

Аудиоподсистема, названная громким именем ROG SupremeFX 7.1, в действительности представляет собой Realtek ALC4080. Главная особенность данного чипа в том, что это не привычный HDA-кодек, а контроллер, использующий интерфейс USB 2.0. Обеспечиваемое им качество звука во многом определяется драйверами. Поверх чипа Realtek ALC4080 надет красивый кожух с надписью «SupremeFX». Рядом можно заметить чип усилителя Savitech SV3H712 и золотистые бочонки конденсаторов Nichicon. Кроме того, имеется изоляция аудиотракта от прочих элементов печатной платы.

Колодки USB 3.2

Колодки USB 2.0

Помимо портов USB на задней панели, предусмотрено несколько дополнительных колодок: по одной для USB 3.2 Gen1, USB 3.2 Gen2 (Type-C) и пара для USB 2.0.

Коннекторы вентиляторов

Расположение коннекторов для подключения системы охлаждения, на мой взгляд, нормальное, хотя разместить один-два разъема в верхней части правого края платы было бы лучше. Впрочем, удобство использования коннекторов во многом зависит от корпуса, в котором будет собираться система. В общей сложности имеется 7 коннекторов 4-pin: один для помпы СЖО, два для вентиляторов процессорного кулера/радиатора СЖО и четыре для корпусных вентиляторов. Каждый из разъемов выдерживает ток силой до 1 А (мощность до 12 Вт).

Колодки RGB

Для любителей иллюминации предусмотрено 4 разъема для подключения светодиодных лент или иных светящихся компонентов. Из них три — ARGB (5V-D-G), один — RGB (12V-G-R-B). Расположены они в верхнем правом углу платы и почти по центру нижнего края.

Индикатор Q-LED

Здесь же, в правом углу, есть Q-LED – индикатор из четырех светодиодов (CPU, DRAM, VGA, BOOT) для быстрой диагностики возможных проблем.

Плата без радиаторов

Материнская плата ASUS ROG Strix B760-F Gaming WiFi с демонтированными радиаторами и декоративным пластиковым кожухом выглядит скромнее.

⇡#BIOS

На момент подготовки материала последней доступной на официальном сайте была версия BIOS 1602, опубликованная 11 декабря 2023 года, а сама прошивка микрокода датируется 30 ноября 2023 года. Ею и прошили плату ASUS ROG Strix B760-F Gaming WiFi. Оболочка UEFI оформлена в стиле ROG, в черно-красной цветовой гамме. По умолчанию BIOS встречает пользователя в упрощенном режиме под названием EZ Mode, но нажатием клавиши F7 можно переключиться в расширенный режим – Advanced Mode.

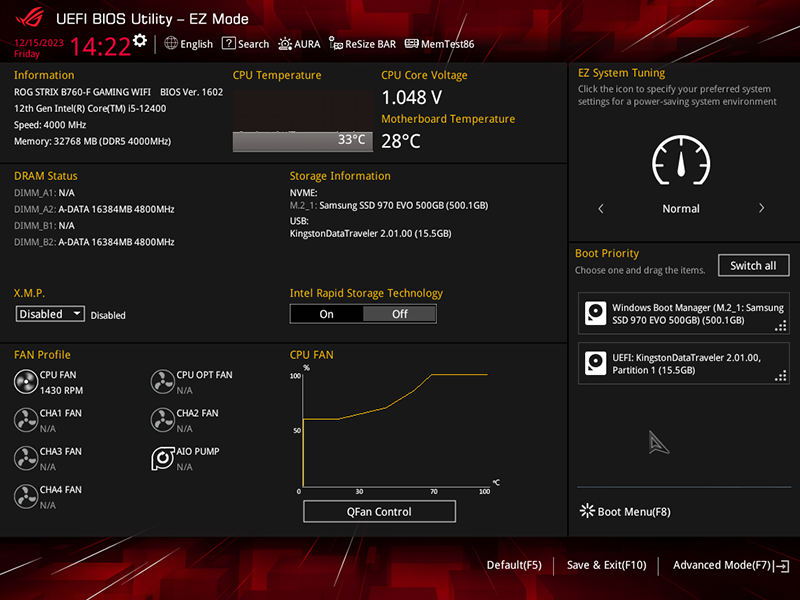

Скриншот EZ Mode

Интерфейс UEFI разбит на несколько основных вкладок: Main, Ai Tweaker, Advanced, Monitor, Boot, Tool. Подробно расписывать возможности и функционал мы не будем. Те, кому интересно, могут ознакомиться со скриншотами всех разделов.

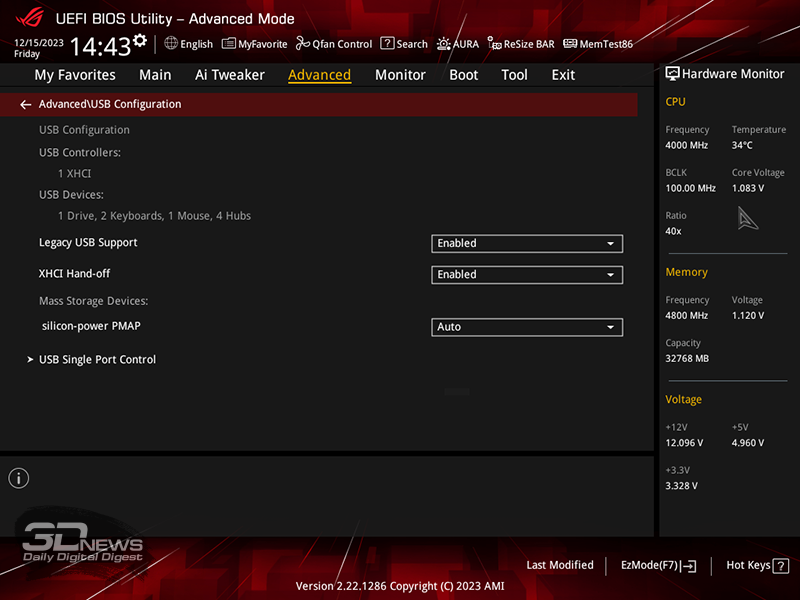

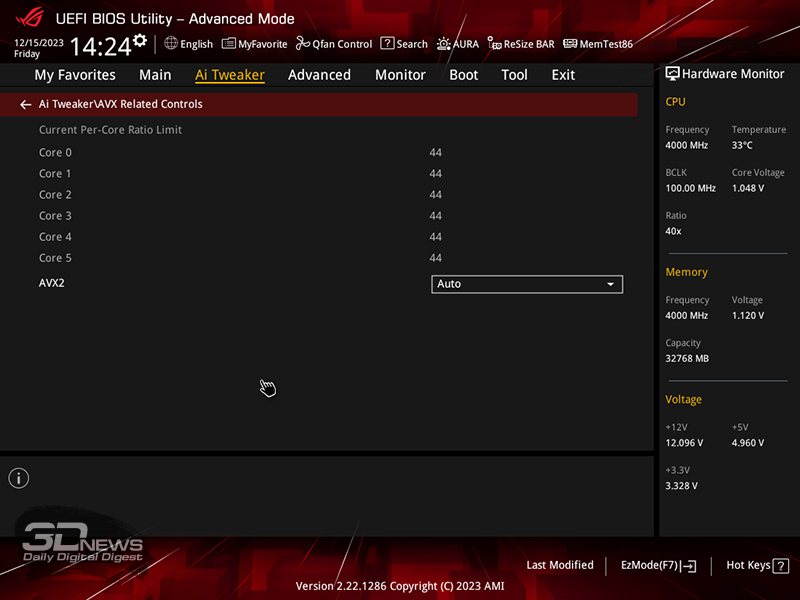

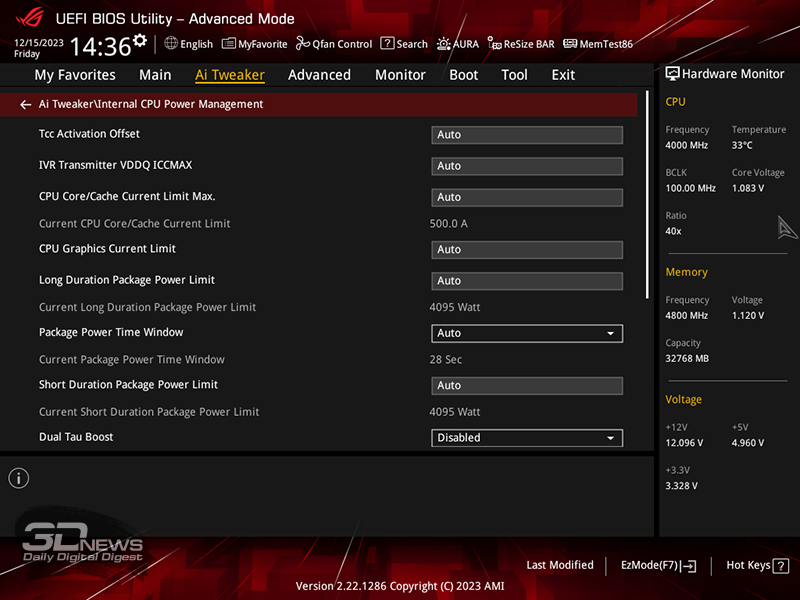

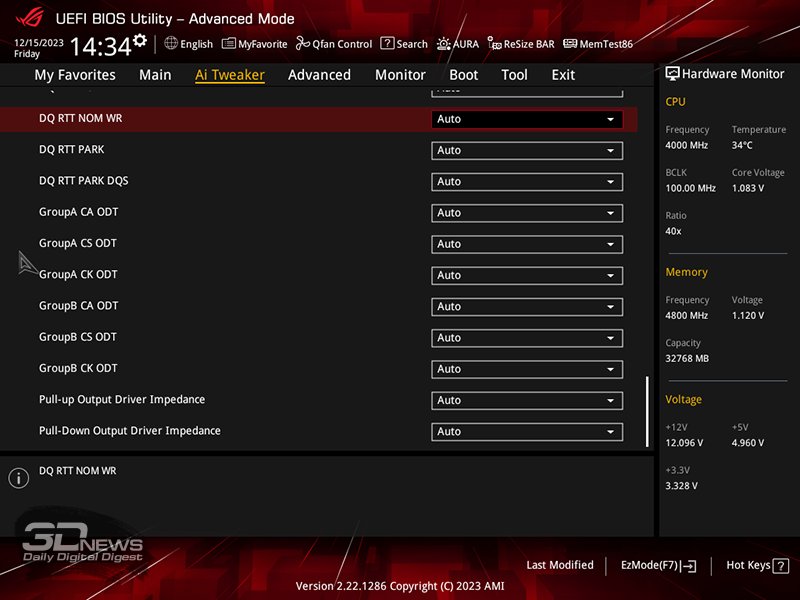

Все скриншоты BIOS под спойлером

BIOS_Screen (110).png

Смотреть все изображения (110)

BIOS_Screen (108).png

BIOS_Screen (109).png

BIOS_Screen (106).png

Смотреть все
изображения (110)

BIOS платы позволяет довольно гибко управлять напряжениями. Основная часть этих настроек собраны в разделе с громким названием Tweaker’s Paradise.

ASUS ROG Strix B760-F Gaming WiFi (BIOS 1602)
Напряжение, мин./макс. значения и шаг, В
Core PLL Voltage	0,9/1,845	0,015
GT PLL Voltage	0,9/1,845	0,015
Ring PLL Voltage	0,9/1,845	0,015
System Agent PLL Voltage	0,9/1,845	0,015
Memory Controller PLL Voltage	0,9/1,845	0,015
CPU 1.8 Small Rail	1,8/1,9	0,01
PLL Termination Voltage	0,8/1,8	0,01
PCH 1.05V Primary Voltage	1,05/1,15	0,01
PCH Core Voltage	0,82/0,92	0,1
CPU Core Voltage Offset	0,005/0,635	0,005
CPU Core Voltage Override	0,6/1,7	0,005
CPU System Agent Voltage Offset	0,001/0,999	0,001
CPU System Agent Voltage Override	0,7/1,6	0,001

Плата ASUS ROG Strix B760-F Gaming WiFi не поддерживает разгон, да и большой нужды разгонять современные процессоры нет. Наоборот, часто приходится уменьшать их аппетиты, чтобы снизить тепловыделение. Плата позволяет провести андервольтинг процессора (ветка Actual VRM Core Voltage в BIOS) в диапазоне ±0,635 В с шагом 0,005 В. Также доступна настройка CPU Load-line Calibration, которая имеет 7 уровней. Есть возможность самостоятельно установить лимиты мощности центрального процессора. Отдельный раздел посвящен настройке напряжений для оперативной памяти. В стандартном режиме напряжение можно поднять до 1,43 В, однако активация High DRAM Voltage Mode позволяет сместить верхнюю отметку до 2,07 В.

К большинству настроек выводится краткое описание – своеобразные подсказки, а перед выходом из BIOS будет показан список всех внесенных изменений.

⇡#Стенд и тестирование

Полная конфигурация тестового стенда приведена в таблице ниже.

Конфигурация тестового стенда
Центральный процессор	Intel Core i5-12400
Материнская плата	ASUS ROG Strix B760-F Gaming WiFi
Версия BIOS	1602
Оперативная память	XPG Lancer Blade RGB (AX5U6000C3016G-DTLABRBK), DDR5-6000, 2 × 16 Гбайт
Основной накопитель	Samsung EVO 970, 500 Гбайт
Блок питания	Seasonic Focus Plus 650 Gold (SSR-650FX)
Процессорный кулер	DeepCool Ice Edge Mini FS V2.0
Корпус	Открытый тестовый стенд
Операционная система	Windows 11

Для тестирования ASUS ROG Strix B760-F Gaming WiFi использовался процессор Intel Core i5-12400. Модель не самая горячая, но другого свободного процессора в момент подготовки материала под рукой не оказалось.

Нагрузка на процессор и подсистему питания материнской платы производилась утилитой Prime95 в режиме SmallFFT. В этом режиме тепловыделение процессора Intel Core i5-12400 со снятыми лимитами энергопотребления (в BIOS они сняты по умолчанию) находится около отметки 90 Вт. Охлаждается процессор миниатюрным башенным кулером DeepCool Ice Edge Mini FS V2.0 на двух теплотрубках, и этому есть две причины. Во-первых, этого малыша вполне достаточно для отвода тепла от Intel Core i5-12400, а во-вторых, под рукой есть данные о температурах системы питания процессора другой материнской платы (Gigabyte B660M DS3H AX DDR4) с этим же процессором и кулером. Ниже будут приведены эти данные для сравнения. Температура в помещении в момент тестирования находилась на уровне 26-27 °C.

Скриншот нагрузки на CPU

ASUS ROG Strix B760-F Gaming WiFi играючи вывозит коптящий изо всех сил Intel Core i5-12400. Температура подсистемы питания по датчику VRM Thermistor в HWInfo спустя полчаса стресс-теста достигла 46 °C и выше не поднималась. Температура поверхности радиаторов и дросселей VRM была измерена пирометром. Максимальная температура в самой горячей точке на радиаторе была 44 °C, а самого горячего дросселя — 47 °C. Если проводить аналоги с более дешевыми материнскими платами, то Gigabyte B660M DS3H AX DDR4 в аналогичных условиях показала температуру VRM 73 °C, поверхность радиатора 61 °C, самый горячий дроссель 71 °C.

Скриншот теста ОЗУ

Разгон ОЗУ во многом зависит от самого комплекта памяти. Под рукой была XPG Lancer Blade RGB (AX5U6000C3016G-DTLABRBK) – две планки по 16 Гбайт с профилем XMP на 6000 МГц при таймингах 30-40-40-76. На плате ASUS ROG Strix B760-F Gaming WiFi указанный комплект ОЗУ без проблем завелся на частоте 6800 МГц при скромном повышении CL (32-40-40-76). Система стартовала и при 7200 МГц, но тут, увы, память уже сыпала ошибками. Если учесть, что у non-K-процессоров (напомню, что в тестовом стенде использовался i5-12400) заблокирована возможность изменения VCCSA (CPU SA Voltage), такой результат был отчасти ожидаем.

⇡#Выводы

Материнская плата ASUS ROG Strix B760-F Gaming WiFi ориентирована в первую очередь на пользователей, которым не нужны возможности Z-чипсетов в виде разгона процессора. Собрал, запустил, играешь/работаешь, любуешься – пожалуй, такой короткий список действий подразумевает сборка системы с платой ASUS ROG Strix B760-F Gaming WiFi.

Система питания процессора этой платы вытянет практически всю линейку процессоров Intel 12, 13 и 14-го поколений в стоке (а по-другому и не получится). Даже для флагманов в лице Core i9-14900K и Core i9-13900K эта плата не станет ограничителем, если не ставить задачу целенаправленно «кипятить камни». Хотя вряд ли кто-то будет собирать систему с такими процессорами и материнской платой на B760. Но если и будет, то плата умеет снижать аппетиты современных процессоров через андервольтинг, что в случае со старшими камнями весьма небесполезно.

Плата получила приличный обвес в лице современного USB 3.2 Gen2x2 Type-C и модуля беспроводной связи Intel AX-211NGW. Неплох и аудиокодек Realtek ALC4080. Массивные радиаторы M.2-накопителя и безотверточная фиксация этих же накопителей – приятно, но не ново. А вот новый замок с кнопкой для верхнего слота PCIe по-настоящему порадовал.
