GIGABYTE IF 133: един в трех лицах

⇣ Содержание

#Введение

Корпус GIGABYTE IF 133

Практически одновременно в российской рознице появились три корпуса. Это совсем не удивительно, потому что они принадлежат к новой линейке корпусов GIGABYTE — IF. По заявлению производителя, эти корпуса простотой своего исполнения иллюстрируют саму сущность хорошего вкуса, невольно увлекая в размышления о философии дизайна... К счастью читателя, философии в обзоре не будет. Начав рассуждать о том, каким мог бы быть корпус, невольно начнешь подстраивать факты под получившуюся теорию, что будет в высшей степени необъективно.

Представители серии: IF 133, IF 233, IF 333

Несмотря на то, что серия ориентирована на нижний ценовой сегмент, было решено предоставить пользователям на выбор три дизайна передней панели, что и повлекло введение числовых обозначений. Модели IF 233 и IF 333 посмотрим только на фотографии, а вот IF 133 проанализируем со всей возможной тщательностью.

ТТХ корпуса GIGABYTE IF 133
Форм-фактор ATX Middle Tower
Поддерживаемые форм-факторы материнских плат ATX;
Micro ATX
Макс. допустимая высота процессорного кулера, мм 160
Макс. допустимая длина видеокарты, мм 310+
Стандарт блока питания, мм 170 мм (возможна установка БП до 295 мм)
Отсеки и слоты
Открытые отсеки 5,25 дюйма 3
Закрытые отсеки 3,5 дюйма 5+1
Закрытые отсеки 2,5 дюйма 1
Слоты карт расширения 7
Внешние порты один USB 3.0;
один USB 2.0;
два 3,5-мм TRS (mini-jack, микрофон и наушники)
Вентиляторы
В комплекте два 120х25 мм (передняя и задняя стенки)
Посадочные места для вентиляторов один 120 мм — в основании;
два 120/140 мм — левая стенка
Габаритные размеры: ШхВхГ, мм 185x408x445 (шасси);
195x430x485 (полный размер)
Материал сталь SGCC, 0,5 мм
Масса, кг 4,58 кг

#Упаковка и комплектация

Внешний вид упаковки

Корпус прибыл к нам в коробке из обыкновенного картона, на которой указаны общие для всей серии характеристики. В верхней части упаковки для удобства переноски вырезаны две ручки. Отметим, что вес брутто составляет всего 5,58 кг — сказывается применение полумиллиметровой стали. Сам корпус отклонит стрелку весов лишь до 4,58 кг.

Краткая инструкция по сборке расположилась на дне корпуса и никак не была закреплена, так что в процессе транспортировки со стороны коробки изредка раздавались странные звуки. Традиционный набор винтиков, шпунтиков и прочих полезных предметов оказался в пластиковом мешочке, закрепленном при помощи стяжки в отсеке для 5,25-дюймовых устройств.

Комплект поставки

Помимо изделий с резьбой, в пакете уместились «спикер», удлинитель-двойник для подключения обоих комплектных вентиляторов, затычка для одного слота расширения (если вдруг выломал не там, где нужно), удобный инструмент для завинчивания опор материнской платы и пресловутый уголок для запирания стенки на замок.

#Внешний вид

Корпус GIGABYTE IF 133

Вся передняя панель корпуса отдана под металлическую сетку. Ее ячейки достаточно велики, чтобы без задержек пропускать воздух, но недостаточно малы, чтобы уберечь комплектующие от пыли.

Передняя панель: внутреннее устройство, фильтр

Для борьбы с ней всю внутреннюю поверхность передней панели покрывает несъемный фильтр. Для его очистки вполне достаточно будет пропылесосить корпус спереди. Цвет всех без исключения элементов, составляющих корпус, черный, что само по себе является беспроигрышным вариантом оформления, а в сочетании со строгими линиями и вовсе дает несколько очков форы безликим офисным коробкам. Внешние поверхности качественно покрашены матовой краской, внутренние — более блестящей, практически глянцевой.

Кнопки и разъемы

«Верхний этаж» отдан под кнопки и разъемы. У левого края расположились Power и Reset, следом за ними идут оранжевый индикатор активности жестких дисков, USB 3.0, разъемы наушников и микрофона, USB 2.0. Наличие последнего обусловлено тем, что пока еще не все материнские платы имеют в своем распоряжении внутренние колодки Super Speed USB и было бы неприлично оставить пользователя совсем без универсальных портов.

Набортный свет

Кнопка Power красиво подсвечивается голубым светом, на нее нанесен приятный на ощупь металлический слой. Со столь притягательным внешним видом дисгармонирует ощущение при нажатии — совсем не ожидаешь короткого тугого хода с громким щелчком. Возможно, это особенность нашего образца — говорят, такого быть не должно. При размещении системного блока под столом (верхнее расположение органов управления как раз предполагает такое использование) высокую яркость светодиода можно отнести к плюсам. Если пользователь захочет поставить компьютер на стол, лучше отключить индикацию питания или перенести ее на более тусклый индикатор активности жестких дисков (естественно, если он вам не важен).

Этажом ниже можно увидеть три пятидюймовых отсека для установки дисководов, реобасов или многофункциональных панелей. Ничего из перечисленного не нужно? Отлично! Сетчатая структура прекрасно пропускает воздух и способствует дополнительной вентиляции.

Логотип производителя

Нижняя часть целиком предоставлена шильдику компании GIGABYTE. Сквозь перфорацию сетки видны крупные вентиляционные отверстия.

Вид слева

Повернем корпус, чтобы нам было удобнее взглянуть на него со стороны. Каждая из стенок имеет полусантиметровое выштампованное расширение. Для левой стенки его назначение очевидно — размещение кулера бóльшей высоты, чем предполагает ширина рамы. Интересное решение, но имеющее как минимум один недостаток: положение этой «расширенной» области лучше было бы начать сразу от границ шасси, так как высокий процессорный кулер все равно упирается в «ровную» часть крышки. В итоге максимальная высота системы охлаждения ЦП ограничена шестнадцатью сантиметрами. В соответствии с требованиями TAC 2.0 напротив процессорного разъема и слотов PCI-e имеются большие по площади вентиляционные отверстия. Немного приглядевшись можно обнаружить среди пятигранных «сот» перфорации восемь круглых. Так изящно, не нарушая общего дизайна, производитель вписал отверстия для установки опциональных 120- и 140-мм кулеров.

Правая стенка корпуса

Правая стенка имеет аналогичный выступ, но уже без вентиляционных отверстий. В GIGABYTE предполагают использовать его для более эффективного кабель-менеджмента, но снова «расширение» заканчивается не там, где следовало бы. Самая большая концентрация проводов находится ближе к переду корпуса, сразу за жесткими дисками. Размещение жестких дисков платами вверх позволило бы более полно использовать дополнительные полсантиметра пространства, выдавленные в крышке, уменьшив изгиб и силу воздействия кабелей.

Задняя сторона корпуса

Сзади корпус ничего интересного не демонстрирует. Тем не менее в актив идет становящееся все более популярным нижнее расположение блока питания. Конфигурация крепежных отверстий для БП указывает на то, что его можно разместить двумя способами: вентилятором вверх или вниз. Над ним видны семь «однократно выламываемых» заглушек слотов расширения. Если выломаете одну из них по ошибке, можно будет прикрыть дыру входящей в комплект заглушкой. Сбоку от них нашлось место под отверстия для шлангов системы водяного охлаждения. В самом верху расположился предустановленный 120-мм вентилятор, выбрасывающий горячий воздух за пределы корпуса. На верхней стенке ни вентиляторам, ни вентиляционным отверстиям места не нашлось, зато ее можно использовать в качестве полезной рабочей площади, складируя на нее любые предметы — жесткость корпуса это позволяет.

Нижняя сторона корпуса

Длинное пространство, закрытое мелкоячеистым пластиковым фильтром, говорит о возможности установки нестандартного блока питания.

Пластиковый фильтр

Сетка с относительно крупной, миллиметровой перфорацией, очевидно, не противопылевая, но она вполне может спасти комплектующие от шерсти домашних животных. Полуторасантиметровые ножки также не дадут втянуть внутрь корпуса посторонние предметы и обеспечат хороший воздухообмен.

#Внутреннее устройство

Внутреннее устройство корпуса

Заглянем внутрь. На поддоне материнской платы выштамповано напоминание о том, что поддерживаются форм-факторы ATX и Micro ATX, а также пометки, к какому формату плат относятся отверстия.

Окно позволит заменить кулер без демонтажа материнской платы

В верхней части поддона имеется довольно большое окно, обеспечивающее доступ к задней стороне системной платы. Очевидно, что данное решение должно помочь при эксплуатации универсальных кулеров, требующих установки «бэкплейта». Материнские платы, процессорный разъем которых расположен очень близко к верхней кромке, могут лишить пользователя этой замечательной возможности.

В правой части поддона и под материнской платой есть отгибы и отверстия, которые можно использовать для организации порядка в проводах. Толстые силовые разъемы в них не пройдут, но интерфейсные провода замечательно укладываются и практически не мешают.

Совершенно нелишним было бы отодвинуть материнскую плату от крышки корпуса хотя бы на сантиметр, а совсем идеально — разместить там парочку отверстий для прокладки проводов. Это сделало бы закрепление платы более удобным, а традиционно располагающиеся вверху слева разъемы дополнительного питания процессора были бы доступны с обратной стороны поддона. В данном случае толстый провод пришлось проложить перед видеокартой.

Пластиковый крепеж накопителей

В качестве одного из преимуществ, заявленных производителем, значится установка накопителей без использования инструментов. Это относится к двум 5,25-дюймовым и двум 3,5-дюймовым устройствам. Оставшиеся посадочные места не оборудованы какими-либо упрощающими монтаж приспособлениями или антивибрационными прокладками.

Жесткие диски невозможно закрепить с двух сторон

Нельзя не отметить, что крепление строго одностороннее. То есть жесткие диски или дисководы можно закрепить лишь с одной стороны. Для этого напротив мест крепления симметрично выштампованы упоры.

Подобное решение, как часто бывает, имеет как плюсы, так и минусы. Положительным моментом является скорость установки накопителей: первые два вставляются и крепятся защелками за считаные секунды, а для доступа к ним достаточно снять левую стенку. Отрицательная сторона — при обилии накопителей прижим оказывается недостаточным. Жесткие кабели передачи данных и питания проворачивают устройства, отклоняя их незакрепленную сторону вверх. Особенно сильно подвержены этому эффекту жесткие диски, зафиксированные пластиковыми креплениями.

Дополнительное место под накопитель

На «дне» пятидюймового отделения расположилось крепление, подходящее для 3,5″ диска. Так как ни одна из моделей не имеет на передней панели выхода для трехдюймовых устройств, будем считать это дополнительным местом для установки HDD. Чтобы его задействовать, придется совсем немножко поработать пассатижами — уровень крепежных прорезей буквально на миллиметр ниже такового у жесткого диска.

Вентилятор на нештатном месте

Кроме того, можно воспользоваться удачным расположением отверстий и установить сюда 140-мм вентилятор. Он смотрится здесь настолько уместно, что совершенно не кажется лишним. Как это будет выглядеть с точки зрения улучшения эффективности охлаждения — покажет тестирование.

Корпус располагает пятью посадочными местами под 3,5″ диски

В спецификациях корпуса значится возможность установки пяти 3,5-дюймовых накопителей (на официальном сайте и во всех электронных каталогах — лишь четырех, но они-то не знают, что у нас корпус из особой, эксклюзивной партии. В общем, если это важный параметр — то перед покупкой стоит уточнить, сколько отсеков у конкретного экземпляра). Как отмечалось выше, еще один накопитель можно разместить непосредственно над ними, лишившись возможности использования длинных видеокарт с задним расположением разъемов дополнительного питания.

Скопление проводов

Диски следует задвигать разъемами вперед, место для прокладки кабелей предусмотрено только за правой стенкой, причем места этого не так много, как хотелось бы. Полностью укомплектованный дисками корпус с трудом обеспечивает условия для правильного размещения проводов, что можно увидеть на фотографии. Ситуацию частично могут спасти SATA кабели с Г-образным разъемом.

GIGABYTE IF 133 предусматривает установку карт расширения длиной до 31 см, самая верхняя позиция даст еще 6 см свободного пространства до отгибов крепления «дополнительного» трехдюймового накопителя. Если вопросы морали вам чужды, можно загнуть их, высвободив дополнительное место.

«Обезличенный» корпус

Лишив корпус «лица», вы сможете увидеть атавизмы — два окна для 3,5-дюймовых устройств. Ни один из корпусов серии не имеет возможности их использовать.

Место под 2,5″ SSD/HDD

На самом дне корпуса, под стойкой для жестких дисков, расположилось место для монтажа 2,5-дюймового SSD или HDD. Это решение также становится довольно распространенным, GIGABYTE не отстает от прогресса.

Корпусный вентилятор

Между стойкой для дисков и передней панелью установлен 120-мм вентилятор. Благодаря отверстиям в металле, создаваемый им поток воздуха проходит между дисками, поддерживая их температуру в очень комфортных пределах. Точно такой же вентилятор располагается на задней стенке. Скорость вращения крыльчатки обоих находится в пределах 1200 об/мин, так что их практически не слышно.

Странная система поддержки БП

Странная система поддержки БП

Низ корпуса отличился странно расположенными подпорками для блока питания — все три поддерживают тестовый Chieftec NTRO 2 BPS-750C2 за решетку вентилятора. При необходимости длина принимаемого на борт БП может достигать 29 см. В случае использования стандартного по габаритам блока питания рядом с ним можно разместить дополнительный 120-мм вентилятор.

Таким образом, имеем два предустановленных вентилятора и еще три с половиной места под них: одно в основании корпуса, два на левой стенке и недокументированное в зоне 5,25-дюймовых устройств.

Качество обработки интерьера и экстерьера корпуса весьма высоко. Сталь SGCC скрыта под надежным слоем краски, поэтому ни малейшего подозрения на «дешевизну» не возникает. Все опасные места завальцованы, щелей нет. Применяемый пластик имеет приятную фактуру, не собирающую отпечатки пальцев.

#Впечатления от сборки ПК

Для тестирования корпуса в нем была размещена следующая система:

Собранная система

Собранная система

Тестовая система
Материнская плата Sapphire Pure Black X58
Процессор Intel Core i7-990X @ 4 GHz / 160 x 25, 1,25 В
Процессорный кулер Thermaltake Contac 21 @ Arctic Cooling MX-4
Оперативная память 3 x 1024 Мб DDR3 Apacer @ 1600 МГц / 8-8-8-24
Видеокарты ASUS EAH5850 DirectCU
Жесткие диски 5 x Seagate ST380815AS (80 Гб)
Блок питания Chieftec NTRO 2 BPS-750C2
ОС Windows 8 Professional x64

Все комплектующие при сборке находятся на своих местах и не мешают друг другу. Удачная компоновка позволяет менять материнскую плату, блок питания, жесткие диски и приводы оптических дисков независимо друг от друга, не требуя какого-либо особого порядка сборки/разборки.

Попытка установить GlacialTech Igloo H58

Попытка установить GlacialTech Igloo H58

Как уже упоминалось, на габаритные размеры кулера накладывается пара ограничений. Основное, конечно же, по высоте — не более 160 мм. Второе связано с тем, что от верхней стенки до края материнской платы практически нулевое расстояние. Существует вероятность того, что большой радиатор не влезет вовсе, даже с открытой крышкой.

Размещение блока питания в корпусе

Размещение блока питания в корпусе

Небольшая ширина и поперечное расположение жестких дисков не позволили выделить специального места для размещения проводов. Однако если ваш блок питания не дает возможности отсоединить лишние кабели, можно расположить их непосредственно перед ним. На качестве вентиляции компонентов эта зона практически не сказывается.

Верхний и нижний жесткие диски были закреплены комплектными держателями, остальные были прикручены двумя винтами. Вибрации на корпус передавались (никаких прокладок нет), но в резонанс ничего не входило и не дребезжало.

Видеокарта частично входит в отсек 5,25″

Видеокарта частично входит в отсек 5,25″

Разъем дополнительного питания видеокарты по высоте совпал с отсеком для 5,25-дюймовых устройств, поэтому подключать его было весьма удобно.

#Методика тестирования

Для максимального прогрева всех комплектующих следующий набор программ запускался одновременно:

  • OCCT 4.3.2;
  • Furmark 1.10.3;
  • HD speed 1.7.5.

Мониторинг температур был целиком возложен на SpeedFan 4.47. Процессам HD speed был выставлен высокий приоритет. Отдельное ядро для Furmark не выделялось, так как энергопотребление системы в этом случае падало с 440 до 420 ватт. Системный SSD в бенчмаркинге и учете температур участия не принимал. Частота процессора была повышена до 4 ГГц (160x25) при напряжении 1,25 В. В связи с активацией режима, использующего все логические ядра ЦП, скорость вращения крыльчатки процессорного кулера была установлена на максимум (~2400 об/мин, 100%, PWM).

Результатом, отображенным на графиках, является либо максимальная температура одного из ядер (для CPU), либо температура, при достижении которой показания не изменялись (GPU и HDD).

Температуры жестких дисков вынесены на отдельные графики. Порядок дисков по вертикали совпадает с реальным положением в корпусе, соответственно можно сделать вывод об эффективности охлаждения конкретного диска в конкретном месте. На этих графиках указана только максимальная температура, так как в перерывах между тестами работа HD Speed не приостанавливалась. Температуры простоя и нагрузки обозначены как максимум и минимум. Каждый тест включал в себя 30 минут непрерывного нагрева и не менее 10 минут на остывание компонентов.

Минимальное значение температур не следует расценивать как абсолютно точное. Например, система питания процессора (обозначена как VRM), без дополнительного обдува очень медленно меняет свою температуру. Для процессора бралась температура самого горячего из ядер, что также дает разброс в несколько градусов.

Radeon HD 5850 нагревался при помощи FurMark 1.10.3 с активированной опцией Burn-in. Обороты его системы охлаждения были зафиксированы на 35% от максимума (~1900 об/мин).

Расположение дисков при тестировании открытого тестового стенда

Расположение дисков в случае открытого тестового стенда

Во время проведения испытаний температура в помещении составляла 26 градусов по Цельсию, мультиметр Victor 86D был переведен в режим отображения относительных показаний, что можно увидеть на приведенной фотографии (значение +2,2 °C было получено для наглядности и не имеет отношения к тесту). При исследовании собранной системы измерительный прибор находился на одном уровне с корпусом, в 10 см от его передней панели. Ввиду того, что расхождение температур на момент начала теста и его окончания едва превысило один градус, им было решено пренебречь.

Программы для разогрева и мониторинга

Программы для разогрева и мониторинга

На представленном выше скриншоте показано, каким образом создавалась нагрузка на исследуемую систему.

Так как в корпусе отсутствует реобас, скорости вращения вентиляторов при тестировании оставались неизменными. Испытания проводились в следующих конфигурациях:

  • открытый стенд — материнская плата располагается горизонтально, дополнительный обдув отсутствует, жесткие диски лежат на пластиковой поверхности платой вниз;
  • стенка открыта — вентиляторы на тех позициях, на которых их разместил производитель (спереди и сзади);
  • стенка закрыта — положение вентиляторов аналогично предыдущему;
  • стенка закрыта — дополнительный 140-мм вентилятор установлен в отсек 5,25″;
  • стенка закрыта — дополнительный 140-мм вентилятор установлен напротив процессора;
  • стенка закрыта — дополнительный 140-мм вентилятор установлен напротив видеокарты;
  • стенка закрыта — дополнительный 120-мм вентилятор установлен в основании корпуса.

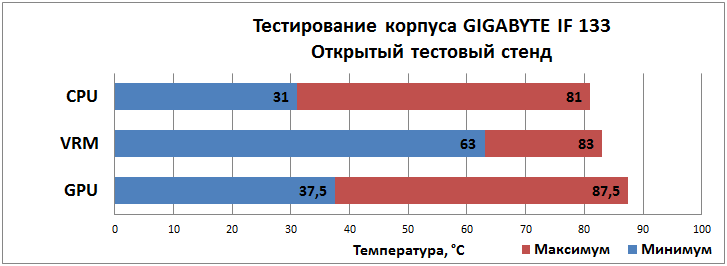

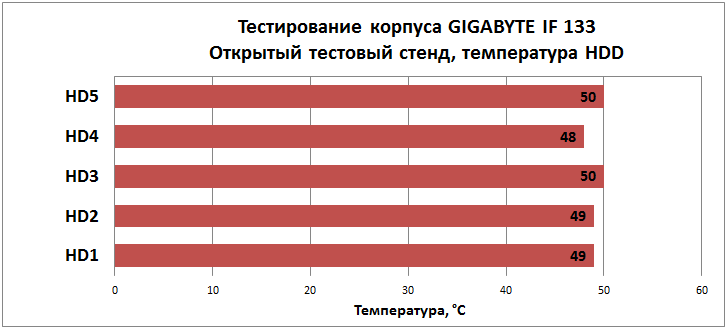

Открытый стенд дает нам представление о том, какие температуры будут иметь компоненты, если не мешать естественному отводу тепла. Очевидно, что системе питания процессора и жестким дискам не хватает обдува.

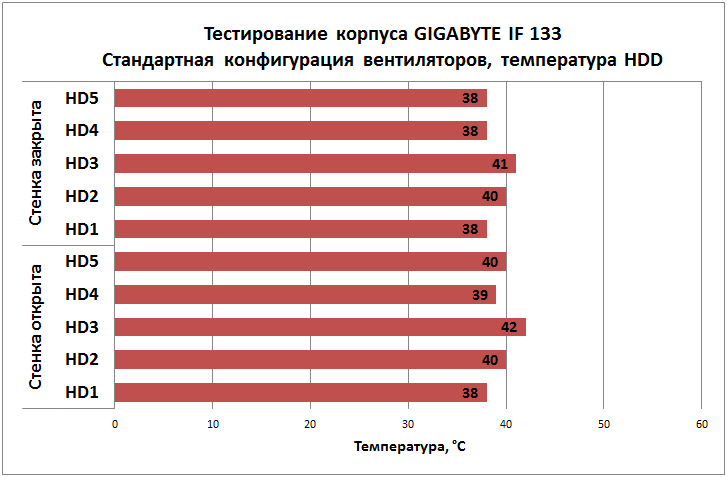

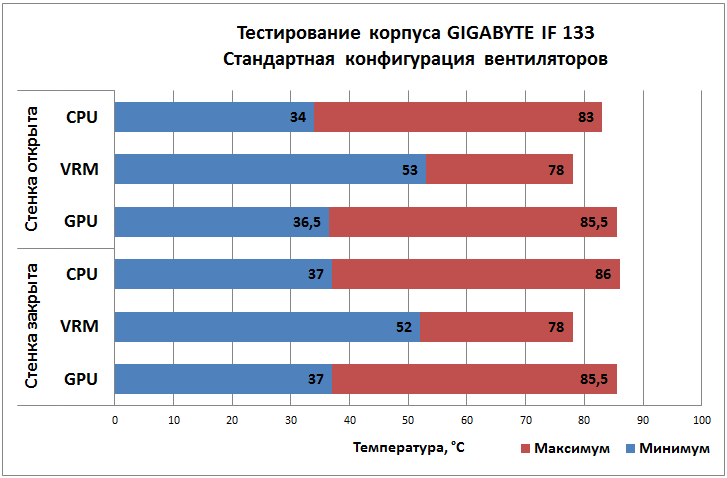

Стандартная конфигурация вентиляторов здорово снижает температуру жестких дисков. Кроме того, правильно проходящий воздушный поток помогает охлаждать видеокарту.

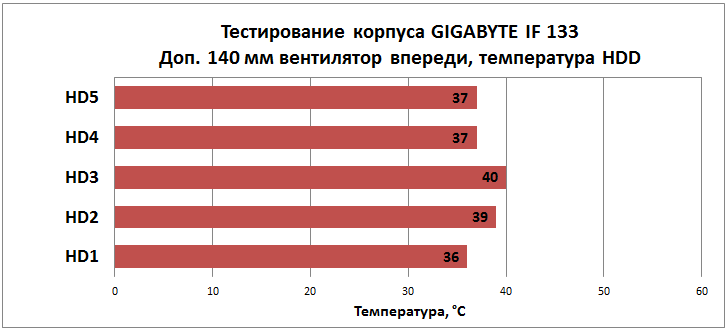

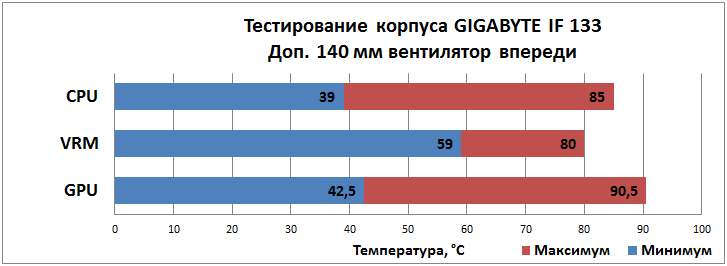

Добавление 140-мм вентилятора в отсек пятидюймовых накопителей практически не влияет на температурный режим. Незначительно снизилась температура центрального процессора, но данное размещение все же совершенно неэффективно. Из необычного — выросла температура GPU.

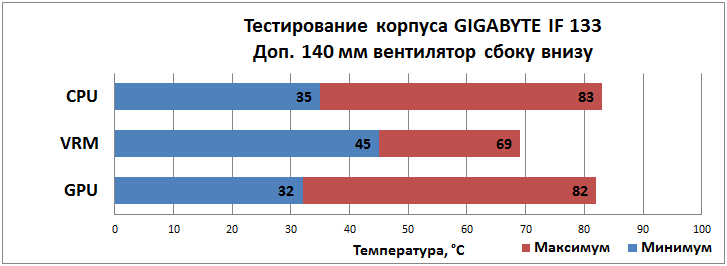

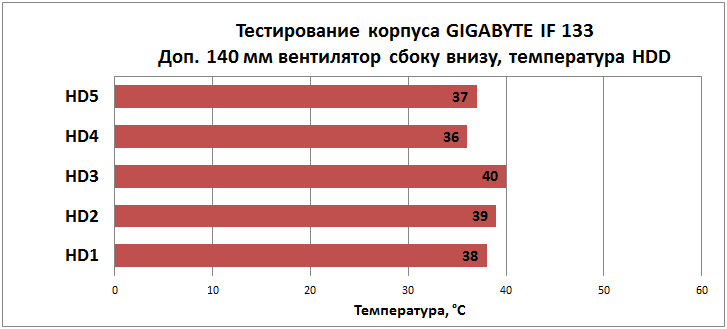

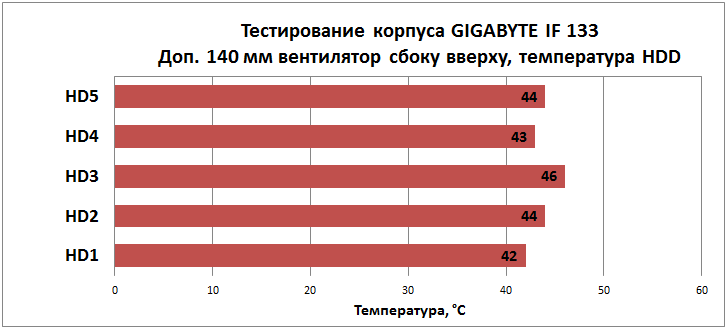

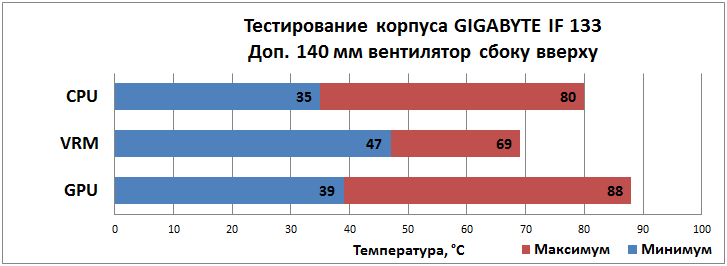

Перемещение вентилятора на боковую стенку значительно улучшило температуры VRM и ЦП.

Самое выгодное размещение дополнительного вентилятора

Самое выгодное размещение дополнительного вентилятора

Нижняя позиция доступна с некоторым трудом (из-за ширины блока питания стенка с вентилятором закрывается с ощутимым усилием), но она является самой эффективной с точки зрения улучшения охлаждения компонентов. Особенно хорошо это видно по температуре Radeon HD 5850.

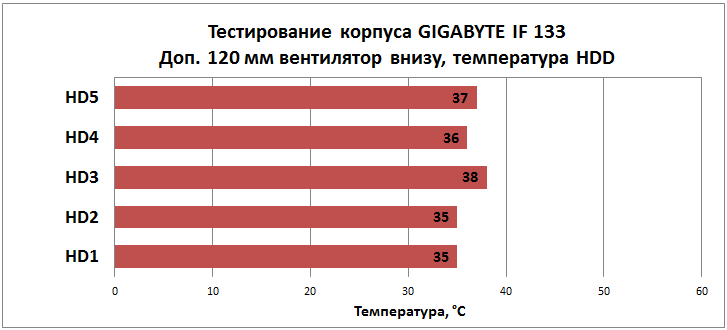

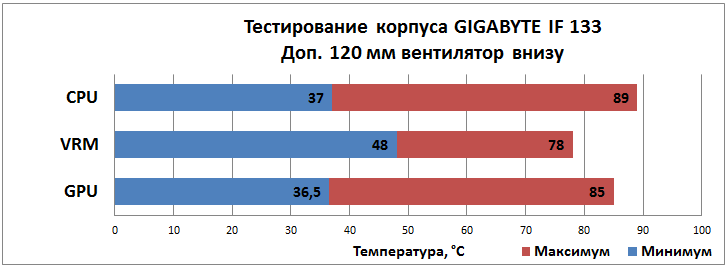

Установка низкооборотистого 120-мм вентилятора на дно корпуса рядом с блоком питания практически не повлияла на температуру комплектующих, сказавшись разве что на охлаждении пары нижних жестких дисков.

#Выводы

Самый приятный, с нашей точки зрения, представитель линейки GIGABYTE IF оставил не менее приятные впечатления. Строгий внешний вид, отличная покраска и качественный пластик — корпус выглядит очень презентабельно, дороже той суммы, которую за него просят.

Возможность использования внешней системы водяного охлаждения можно расценивать как бонус или как компенсацию за невозможность установить воздушный суперкулер. Здоровье дисковой подсистемы вне опасности: легкий обдув и непосредственный контакт с металлом делают свое дело. Еще одним «за» является удобный доступ к компонентам системы — его ничто не перекрывает и не блокирует.

Таким образом, GIGABYTE IF 133 рекомендуется тем, кто не готов тратить на корпус более полутора-двух тысяч рублей, но в то же время не собирается мириться со слишком простым или, наоборот, чересчур вычурным дизайном аналогичных по цене моделей-конкурентов.

Достоинства:

  • возможность установки длинной видеокарты;
  • возможность использования внешней СВО;
  • два варианта размещения блока питания;
  • выделенная позиция для 2,5-дюймового накопителя;
  • качество обработки всех поверхностей.

Недостатки:

  • невозможно изменить скорость вращения вентиляторов;
  • невозможно установить высокий и/или широкий процессорный кулер;
  • безвинтовое крепление накопителей лишь с одной из сторон.
