Обзор материнской платы ASRock Fatal1ty Z370 Gaming-ITX/ac: максимум в формате мини

⇣ Содержание

#Возможности UEFI BIOS

Знакомство с ASRock Fatal1ty Z370 Gaming-ITX/ac мы проводили на последней доступной на момент подготовки статьи версии BIOS 1.40 от 5 декабря 2017 года. Как обычно, базовый режим BIOS EZ Mode, загружаемый по-умолчанию, отображает только основную информацию о компонентах системы, выводит данные о температурах и напряжениях, а также позволяет провести ключевые настройки.

Расширенный режим BIOS активируется при нажатии клавиши F6. Здесь доступны восемь основных разделов для настройки платы и установленных в неё комплектующих.

В основном разделе OC Tweaker находятся три подраздела с настройками процессора, оперативной памяти и напряжений. Здесь же можно выбрать один из пяти предустановленных профилей разгона системы.

В разделе с настройками процессора есть всё необходимое как для его разгона, так и для повышения энергоэффективности.

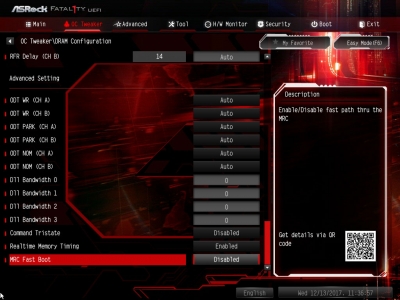

Всё что нужно для настройки оперативной памяти есть в соответствующем подразделе. С таймингами – так вообще раздолье.

В разделе с регулировкой напряжений можно задать один из режимов стабилизации напряжения на ядре процессора. Первый — наиболее агрессивный, остальные поменьше влияют на напряжения.

Раздел Advanced состоит из семи подразделов с настройками процессора, чипсета и периферийных устройств материнской платы. Он же позволит сконфигурировать стиль работы с BIOS.

Продолжает наше знакомство с BIOS основной раздел Tool, где собраны пять встроенных утилит и настройки сети.

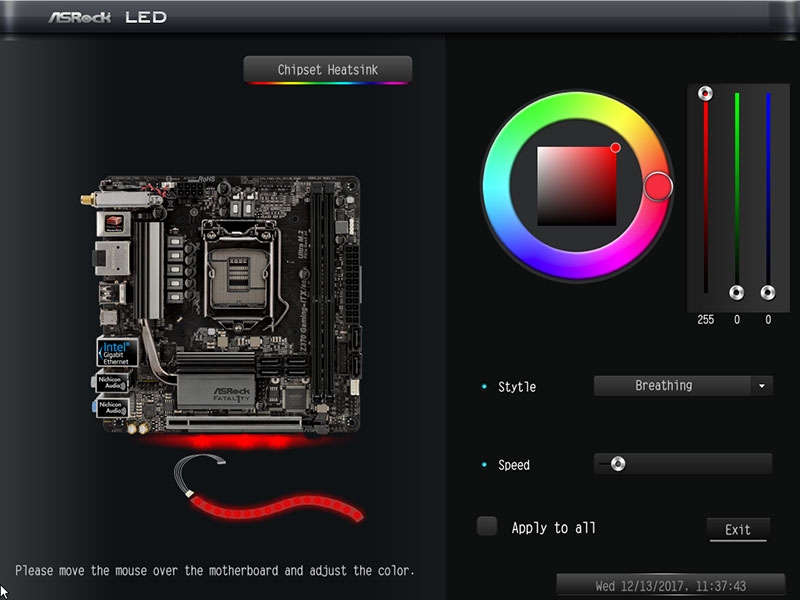

Отдельно выделим AURA RGB LED, с помощью которой можно провести настройку подсветки.

В разделе с загрузкой системы ничего необычного мы не увидели.

Информативен и функционален основной раздел с мониторингом и настройками режимов работы подключенных к плате вентиляторов.

Встроенная утилита FAN-Tastic Tuning, пожалуй, является самой удобной из аналогов.

Напоследок приведём снимки трёх оставшихся подразделов BIOS платы.

BIOS ASRock Fatal1ty Z370 Gaming-ITX/ac особо порадовал очень быстрым откликом в работе и наиболее скоростным прохождением процедуры POST во время загрузки.

#Разгон и стабильность

Проверка стабильности, оверклокерского потенциала и производительности материнской платы ASRock Fatal1ty Z370 Gaming-ITX/ac была проведена в закрытом корпусе системного блока при комнатной температуре около 24 градусов Цельсия. Конфигурация состояла из следующих комплектующих:

  • системная плата: ASRock Fatal1ty Z370 Gaming-ITX/ac (Intel Z370, LGA1151, BIOS 1.40 от 05.12.2017);
  • процессор: Intel Core i7-8700K 3,7-4,7 ГГц (Coffee Lake, 14++ нм, U0, 6 × 256 Kбайт L2, 12 Мбайт L3, TDP 95 Вт);
  • система охлаждения CPU: Noctua NH-D15 (два 140-мм вентилятора Noctua NF-A15 на 860–1540 об/мин);
  • термоинтерфейс: ARCTIC MX-4;
  • видеокарта: Gigabyte GeForce GTX 950 WF2 OC 2 Гбайт 1102-1279/6612 МГц;
  • оперативная память: DDR4 2 × 8 Гбайт GeIL Evo X GEX416GB3000C15ADC (XMP 3000 МГц, 15-17-17-35_2T, 1,35 В);
  • системный диск: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
  • диск для программ и игр: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
  • архивный диск: Samsung Ecogreen F4 HD204UI 2 Тбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
  • звуковая карта: Auzen X-Fi HomeTheater HD;
  • корпус: Thermaltake Core X71 [пять be quiet! Silent Wings 2 (BL063) на 900 об/мин];
  • панель управления и мониторинга: Zalman ZM-MFC3;
  • блок питания: Corsair AX1500i Digital ATX (1,5 кВт, 80 Plus Titanium), 140-мм вентилятор.

Тестирование было проведено под управлением операционной системы Microsoft Windows 10 Pro версии 1703 (16299.19) с установкой следующих драйверов:

Стабильность системы при разгоне мы проверяли стресс-утилитой Prime95 версии 29.3 в режиме Small FFTs и другими ресурсоёмкими бенчмарками, а мониторинг проводился с помощью HWiNFO64 версии 5.61-3297 и новее.

По сложившейся традиции, сначала приведём характеристики ASRock Fatal1ty Z370 Gaming-ITX/ac из утилиты AIDA64 Extreme.

При первом запуске в BIOS мы активировали XMP оперативной памяти и отключили неиспользуемые контроллеры. Плата стартовала легко и непринуждённо, приятно удивив нас высокой скоростью прохождения POST, о чём мы уже упоминали выше. Процессор работал на частотах от 4300 до 4700 МГц с напряжением от 0,672 до 1,280 В, если верить данным мониторинга.

При прохождении теста Prime95 температура самого горячего ядра процессора достигала 79 градусов Цельсия.

Это сравнительно высокие температуры для данного процессора без разгона, поэтому далее, зафиксировав LLC на первом уровне и частоту всех ядер на 4700 МГц, мы стали подбирать минимально возможное напряжение, при котором процессор сохранял стабильность. Им оказалось значение 1,120 В.

С такими настройками максимальную температуру процессора удалось снизить на 7 градусов Цельсия по сравнению с тем, что мы видели при автоматических настройках BIOS, и это, на наш взгляд, неплохое достижение как в плане температуры, так и по энергопотреблению.

Что касается разгона, то ASRock Fatal1ty Z370 Gaming-ITX/ac нас смогла приятно удивить, обеспечив процессору стабильность на той же частоте, что и полноразмерная плата ASUS ROG Maximus X Hero, которую мы совсем недавно протестировали: 5000 МГц при напряжении 1,290 В.

Причём температуры разогнанного процессора при очень высокой нагрузке не превышали отметку 95 градусов Цельсия, то есть были всего на пару градусов выше, чем на плате ASUS.

Иначе говоря, невзирая на компактность платы ASRock и более скромную систему питания, она отлично справляется с разгоном процессоров.

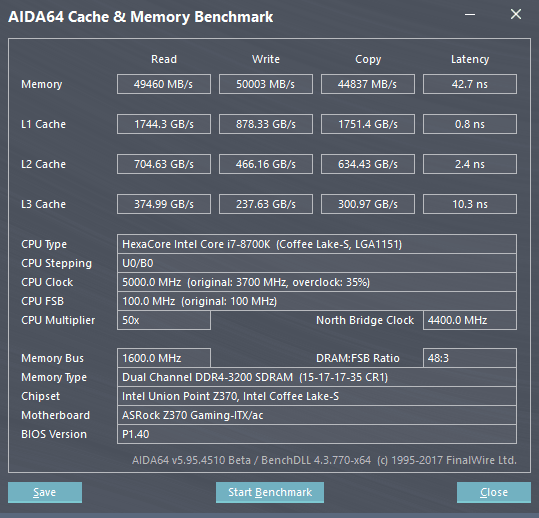

Неплохо Fatal1ty Z370 Gaming-ITX/ac разгоняет и оперативную память. Типичные 3200 МГц для пары модулей GeIL Evo X GEX416GB3000C15ADC на ней мы получили без каких-либо затруднений. И хотя основные тайминги занизить вновь не удалось, некоторые второстепенные значения задержек мы смогли скорректировать для повышения производительности. Вот как выглядит итоговый результат.

#Производительность

Поскольку, по наиболее свежим данным, самой производительной платой на чипсете Intel Z370 у нас является ASUS ROG Maximus X Hero, то с ней мы сегодня и сравним маленькую ASRock Fatal1ty Z370 Gaming-ITX/ac в разгоне.

ASUS ROG Maximus X Hero
Intel Core i7-8700K @ 5,0 ГГц
DDR4 2 × 8 Гбайт GeIL Evo X GEX416GB3000C15ADC
3,2 ГГц 15-17-17-35 CR2 tRFC-450 tREFI-65535
ASRock Fatal1ty Z370 Gaming-ITX/ac
Intel Core i7-8700K @ 5,0 ГГц
DDR4 2 × 8 Гбайт GeIL Evo X GEX416GB3000C15ADC
3,2 ГГц 15-17-17-35 CR1 tRFC-450 tREFI-65535
AIDA64 Extreme 5 cache & memory benchmark
WinRAR 5.50 x64
7-zip 17.01 beta x64
HWBOT x265 v2.0.0
EZ CD Audio Converter (FLAC в MP3 320 Кбит/с)
Blender 2.79
Corona 1.3 Benchmark
CINEBENCH R15 x64
3DMark 2.4.3819 64, Time Spy CPU test

Как видим, ASRock Fatal1ty Z370 Gaming-ITX/ac ни в чём не уступила своей грозной и более дорогой сопернице, а в некоторых тестах даже смогла опередить её за счёт чуть более агрессивных таймингов оперативной памяти. Но разница минимальна.

#Заключение

ASRock Fatal1ty Z370 Gaming-ITX/ac сегодня нас действительно порадовала. Казалось бы, на площади 170 × 170 мм никуда не деться от компромиссов и разработчикам наверняка пришлось бы отказываться от каких-то контроллеров и функций и максимально упрощать плату. Но только не в этот раз: по большому счёту, отличия ASRock Fatal1ty Z370 Gaming-ITX/ac от полноразмерной геймерской платы форм-фактора ATX сводятся к тому, что тайваньские инженеры не установили на Fatal1ty Z370 Gaming-ITX/ac второй порт М.2 и ограничили 80-мм накопителями имеющийся порт. На наш взгляд, это незначительный недостаток, тем более что всё остальное у новой платы есть, даже включая беспроводную сеть, способную работать в двух диапазонах. Более того, плата оснащена мощной системой питания процессора и разгоняет его и оперативную память ничуть не хуже больших и более дорогих моделей, не уступая им в производительности. Из неудобств ASRock Fatal1ty Z370 Gaming-ITX/ac отметим высокую плотность контроллеров и разъёмов на текстолите, поэтому подключать кабели и устанавливать в плату компоненты довольно непросто.
