Компьютер месяца — март 2018 года. Спецвыпуск: собираем компактный игровой системный блок

⇣ Содержание

Ниже в таблицах представлено несколько сборок, что называется, под ключ. Комплектующие полностью совместимы друг с другом, и всем тем, кто заинтересовался сборкой такой системы, остается только собрать железо воедино. Так как любой компактный ПК требует индивидуального подхода, то в таблицах приведено небольшое количество примеров конкретных моделей. Конфигурации подбирались с учетом корпусов трех форм-факторов, рассмотренных в первой части. Мой выбор пал на такие модели, как SilverStone SG13, Fractal Design Node 202 и Fractal Design Define Nano S, однако предлагаю не зацикливаться только на них. Как я уже писал выше, интересных и небольших моделей на сегодняшний день выпущено в достатке.

Помимо таблиц, в статье есть описание некоторых особенностей по сборке системы в корпусе того или иного форм-фактора. Варианты экономии и, наоборот, улучшения той или иной конфигурации детально рассмотрены в прошлом выпуске «Компьютера месяца». Выбор процессора, видеокарты и накопителей в случае с мини-ПК несильно отличается от выбора железа для полноценной Tower-системы.

#Вариант №1

Основным компонентом базовой сборки стал кубический корпус SilverStone SG13. К устройствам аналогичной конструкции отнесу такие модели, как Cooler Master Elite 110/120/130. В них блок питания устанавливается над материнской платой.

Представленные в таблице ниже сборки AMD и Intel являются своеобразными аналогами базовых конфигураций, рассмотренных в прошлом месяце. Как видите, системы на базе компактного корпуса стоят немного больше. Это связано с использованием более дорогих плат и накопителя Samsung MZ-N6E250BW, выполненного в форм-факторе M.2. К тому же в сборке применены достаточно небольшие модульные блоки питания. Модели ASRock, указанные в таблице, на момент написания статьи считались самыми недорогими решениями на базе форм-фактора mini-ITX. Уверен, со временем для платформы LGA1151-v2 появятся более доступные решения на основе младших наборов логики H310 Express и B360 Express. Ждать осталось недолго.

Базовая сборка
Процессор AMD Ryzen 5 1500X, 4 ядра и 8 потоков, 3,5 (3,7) ГГц, 8+8 Мбайт L3, AM4 11 000 руб.
Intel Core i3-8100, 4 ядра, 3,6 ГГц, 6 Мбайт L3, LGA1151-v2 7 500 руб.
Материнская плата AMD B350 ASRock Fatal1ty AB350 Gaming-ITX/ac 8 500 руб.
Intel Z370 Express ASRock Z370M-ITX/ac 9 500 руб.
Оперативная память 16 Гбайт DDR4-2400:
• Crucial Ballistix Sport BLS2C8G4D240FSA;
• Samsung M378A1G43EB1-CRC
11 000 руб.
Видеокарта  NVIDIA GeForce GTX 1050 Ti, 4 Гбайт GDDR5:
• ASUS DUAL-GTX1050TI-O4G-V2;
• Gigabyte GV-N105TD5-4GD
14 000 руб.
Накопители HDD, 1 Тбайт, 7200 об/мин, SATA 6 Гбит/с Примеры:
• Western Digital WD10EZEX;
• Toshiba HDWD110UZSVA;
• Seagate ST1000DM010
3 000 руб.
SSD, 250 Гбайт, SATA 6 Гбит/с в форм-факторе M.2 Samsung MZ-N6E250BW 6 000 руб.
Процессорный кулер Примеры:
• DeepCool HTPC-200 — для Intel
• RAIJINTEK JUNO X RGB — для AMD
1 000 руб.
Корпус SilverStone SG13 3 000 руб.
Блок питания Примеры:
• Corsair CX550M (CP-9020102-EU) 550 Вт;
• Enermax RevoBron 82+ (ERB500AWT) 500 Вт
5 000 руб.
Итого AMD — 62 500 руб.
Intel — 60 000 руб.

Корпус SilverStone SG13 позволяет устанавливать двухслотовые видеокарты длиной до 266 мм, однако при использовании необслуживаемой СЖО с 140-мм радиатором этот параметр окажется меньше. Что ж, в продаже предостаточно производительных ускорителей, соответствующих этому требованию. Высота видеокарты не должна превышать 129 мм, однако на практике в корпус помещаются даже такие модели, как MSI GeForce GTX 1070 Gaming X.

Максимальная высота процессорного кулера не должна превышать 61 мм. Для сборки AMD первоначально я хотел использовать боксовую версию процессора, однако высота кулера Wraith Spire составляет 70 мм. Кулеры для «красных» чипов характеризуются вполне высокой эффективностью, достаточной в том числе и для разгона 4- и 6-ядерных моделей до 3,8-3,9 ГГц при небольшом увеличении напряжения питания. Из-за этих ограничений пришлось взять другую модель, хотя сделать это и не так просто, как кажется. Оказывается, невысоких моделей, совместимых с платформой AM4, в продаже не так уж и много. Ищите недорогие CROWN CM-91PWM или кулеры RAIJINTEK серии JUNO. Многие пользователи, собирающие подобные системы, в результате приобретают для чипов Ryzen односекционную СВО. В SilverStone SG13 и ему подобных корпусах радиатор водянки крепится на передней панели, а вентилятор работает на вдув, что не очень хорошо сказывается на охлаждении других компонентов системы. Для Core i3-8100 советую взять более эффективное решение, нежели боксовую алюминиевую «болванку», которая под нагрузкой работает достаточно шумно.

Если же использовать в таком корпусе блок питания форм-фактора SFX, то вместо CROWN CM-91PWM можно взять боксовый кулер AMD.

Кстати, о разгоне. Наши тесты наглядно демонстрируют, что платы форм-фактора mini-ITX превосходно справляются с этим аспектом, поэтому не стоит бояться увеличивать производительность своего ПК, если система охлаждения и окружающие условия позволяют сделать это.



Примеры сборок в корпусе SilverStone SG13 (источник — pcpartpicker.com)

Обратите внимание, что ASRock Fatal1ty AB350 Gaming-ITX/ac и ASRock Z370M-ITX/ac оснащены всего тремя разъемами для подключения вентиляторов. Один порт займет крыльчатка процессорного кулера, второй — корпусный вентилятор. Получается, что для систем, собранных в корпусе наподобие SilverStone SG13, такого количества коннекторов вполне достаточно. Даже если использовать в блоке необслуживаемую односекционную «водянку». Однако при сборке системы в корпусе Mini-Tower такого количества 4-контактных разъемов может не хватить.

В случае с mini-ITX-платами для платформы AM4 нет никакого смысла приобретать устройство на базе чипсета X370. По сути, основное отличие набора логики B350 от X370 заключается в невозможности использовать в системе симметричные массивы видеокарт AMD CrossFire и NVIDIA SLI по схеме х8+х8, но все остальные «плюшки» присутствуют практически в полном объеме. Платы mini-ITX довольствуются всего одним разъемом PCI Express x16. Так что при выборе такой материнки надо ориентироваться на общий уровень функциональности и надежность.

SilverStone SG13 позволяет установить один 3,5-дюймовый и два 2,5-дюймовых запоминающих устройств. Я предлагаю использовать в системе M.2-накопитель Samsung MZ-N6E250BW. Мотивационная часть рассмотрена в первой части статьи. Дополнительным накопителем может выступить любой 3,5-дюймовый HDD.

Наконец, хоть SilverStone SG13 и поддерживает установку стандартных блоков питания типоразмера ATX, но лучше в этот корпус устанавливать модульные «кормушки» длиной не более 140 мм.

Естественно, конфигурация базовой сборки может быть серьезно изменена. Например, если у вас есть желание и денежные средства, то вместо GeForce GTX 1050 Ti можно приобрести 6-гигабайтную версию GeForce GTX 1060 (30 000 рублей) или 8-гигабайтную Radeon RX 580 (38 000 рублей). Впрочем, варианты улучшить базовую сборку будут рассмотрены далее.

#Вариант №2

В рамках второго варианта сборки предлагаю систему на основе корпуса Slim Desktop. На рынке есть две, на мой взгляд, очень достойные модели: Fractal Design Node 202 и SilverStone RVZ02B. Оба корпуса позволяют собрать достаточно производительный игровой ПК, так как вмещают длинные полноформатные видеокарты. За основу я взял оптимальную сборку из прошлого выпуска «Компьютера месяца». Таким системам по силам в большинстве случаев запустить ту или иную игру на максимальных настройках качества графики в разрешении Full HD.

Оптимальная сборка
Процессор AMD Ryzen 5 1600, 6 ядер и 12 потоков, 3,2 (3,6) ГГц, 8+8 Мбайт L3, AM4 12 500 руб.
Intel Core i5-8400, 6 ядер, 2,8 (4,0) ГГц, 9 Мбайт L3, LGA1151-v2 12 500 руб.
Материнская плата AMD B350 ASRock Fatal1ty AB350 Gaming-ITX/ac 8 500 руб.
Intel Z370 Express ASRock Z370M-ITX/ac 9 500 руб.
Оперативная память 16 Гбайт DDR4-3200:
• Patriot Memory PV416G320C6K;
• Corsair CMK16GX4M2D3200C16
15 000 руб.
Видеокарта  NVIDIA GeForce GTX 1060, 6 Гбайт GDDR5:
• ASUS TURBO-GTX1060-6G;
• EVGA 06G-P4-6368-KR
30 000 руб.
Накопители HDD, 1 Тбайт, 7200 об/мин, SATA 6 Гбит/с Примеры:
• HGST Travelstar 7K1000;
• Western Digital WD10JPLX;
• Seagate ST1000LM049
4 000 руб.
SSD, 250 Гбайт, SATA 6 Гбит/с в форм-факторе M.2 Samsung MZ-N6E250BW 6 000 руб.
Процессорный кулер Примеры:
• ID-COOLING IS-40V3 — для Intel
• Noctua NH-L9a — для AMD
1 300|3 000 руб.
Корпус Fractal Design Node 202 5 500 руб.
Блок питания Примеры:
• Enermax Revolution SFX 650 Вт;
• Thermaltake Toughpower SFX 600 Вт
7 500 руб.
Итого AMD — 92 000 руб.
Intel — 91 300 руб.

Сложнее всего подобрать комплектующие для оптимальной сборки AMD. Мы опять упираемся в нехватку процессорных кулеров для платформы AM4, так как Fractal Design Node 202 поддерживает систему охлаждения высотой до 56 мм, а SilverStone RVZ02B — до 58 мм. Есть еще модель SilverStone RVZ03, которая поддерживает кулеры высотой до 83 мм. То есть в это устройство спокойно поместится любая СО, идущая в комплекте с чипами Ryzen. К сожалению, на момент написания статьи SilverStone RVZ03 продавался всего в одном компьютерном магазине.

Итак, для сборки AMD предлагаю использовать кулер Noctua NH-L9a. По умолчанию его нельзя установить в процессорное гнездо AM4, однако владельцы этой системы охлаждения могут бесплатно запросить дополнительный крепеж на официальном сайте австрийской компании. Аналогичным образом придется действовать и в случае покупки CRYORIG C7. Как показывают тесты, обе модели эффективно охлаждают чипы Ryzen с теплопакетом 65 Вт. Именно поэтому в оптимальной сборке AMD используется 6-ядерный Ryzen 5 1600.

Для платформы LGA1151-v2 процессорных систем охлаждения, удовлетворяющих требованиям Fractal Design Node 202, в продаже намного больше. Мой выбор пал на модель ID-COOLING IS-40V3, оснащенную четырьмя теплотрубками, хотя для охлаждения Core i5-8400 будет вполне достаточно модели Noctua NH-L9i — аналога Noctua NH-L9a. Если же вы хотите установить в систему Core i7-8700 или Core i7-8700K, то лучше предварительно скальпировать процессор и заменить штатный термоинтерфейс жидким металлом. В таком случае и Noctua NH-L9i, и CRYORIG C7, и другие компактные кулеры с теплотрубками справятся с охлаждением этих чипов.



Примеры сборок в корпусе Fractal Design Node 202 (источник — pcpartpicker.com)

Пожалуй, самым сложным вариантом охлаждения CPU в таком корпусе, как Fractal Design Node 202, станет установка односекционной СВО. Во-первых, придется использовать дискретную графику длиной до 160 мм. Во-вторых, необходимо отпилить часть заградительной стенки, чтобы аккуратно проложить шланги «водянки». Впрочем, такой способ пользуется большой популярностью среди энтузиастов.

Fractal Design Node 202 поддерживает установку видеокарт длиной до 310 мм. При этом в корпусе поместятся даже такие модели, как ASUS ROG Strix GeForce GTX 1070 Ti Advanced Edition и SAPPHIRE NITRO+ Radeon RX Vega 56 Limited Edition, так как в корпусе достаточно места для трехслотовых ускорителей графики. Если же установить в систему традиционную двухслотовую видеокарту, то прямо под ней останется место для двух 120-мм вентиляторов. Тесты показывают, что такой конструкторский ход позволяет несколько снизить нагрев видеокарты и, как следствие, уровень шума. В SilverStone RVZ02B некоторые умудряются установить даже полноценную кастомную СВО.

Fractal Design Node 202 не поддерживает установку 3,5-дюймовых жестких дисков, поэтому для хранения файлов придется использовать максимум два 2,5-дюймовых ЗУ. Опять же, для таких систем берите M.2-накопитель — не придется тянуть лишние провода.

При использовании блока питания форм-фактора SFX-L длиной 130 мм остается катастрофически мало места для прокладки кабелей. В таком случае эффективнее всего устанавливать PSU в самую последнюю очередь, что, на самом деле, не очень удобно. В таблице предложены модели мощностью 600 и 650 Вт соответственно. Обладая такой мощностью, эти PSU будут работать заметно тише. К тому же запаса мощности достаточно, чтобы со временем GeForce GTX 1060 заменить видеокартой с гораздо большим уровнем TDP — GeForce GTX 1080 Ti, например.

В общем, если с самого начала грамотно выбрать все комплектующие, то никаких проблем во время сборки системы в корпусе Slim Desktop у вас не возникнет.

#Вариант №3

Предлагаю рассмотреть топовые конфигурации AMD и Intel на примере корпуса Mini-Tower, благо такие устройства позволяют собрать очень мощную систему практически без каких-либо ограничений. К тому же перед вами, наверное, самый простой способ заполучить в свое распоряжение компактную игровую систему. Естественно, на базе такого корпуса можно собрать системный блок любой сложности с использованием одной видеокарты, однако в рамках продвинутой сборки будет рассмотрена конфигурация с флагманскими для своих платформ процессорами и видеокартой GeForce GTX 1080. Напомню, что варианты экономии и, наоборот, улучшения детально рассмотрены в прошлом выпуске «Компьютера месяца». Так, в паре с чипами Ryzen 7 и Core i7 можно использовать видеокарту любого класса — на какую хватит денег.

Продвинутая сборка
Процессор AMD Ryzen 7 1700X, 8 ядер и 16 потоков, 3,4 (3,8) ГГц, 8+8 Мбайт L3, AM4 21 000 руб.
Intel Core i7-8700K, 6 ядер и 12 потоков, 3,7 (4,7) ГГц, 12 Мбайт L3, LGA1151-v2 24 000 руб.
Материнская плата AMD B350 ASUS ROG STRIX B350-I GAMING 10 000 руб.
Intel Z370 Express ASRock Fatal1ty Z370 Gaming-ITX/ac 13 000 руб.
Оперативная память 16 Гбайт DDR4-3200:
• Patriot Memory PV416G320C6K;
• Corsair CMK16GX4M2D3200C16
15 000 руб.
Видеокарта NVIDIA GeForce GTX 1080 Ti, 11 Гбайт GDDR5X:
• MSI GTX 1080 Ti AERO 11G OC;
• Inno3D iChill X3 C108T3C-1SDN-Q6MNX
80 000 руб.
Накопители HDD, 1 Тбайт, 7200 об/мин, SATA 6 Гбит/с Примеры:
• Western Digital WD10EZEX;
• Toshiba HDWD110UZSVA;
• Seagate ST1000DM010
3 000 руб.
SSD, 250-256 Гбайт, PCI Express x4 3.0 Пример:
• Samsung 960 Evo MZ-V6E250BW
9 000 руб.
Процессорный кулер Примеры:
• Thermalright Silver Arrow ITX-R — для Intel;
• Noctua NH-U12S SE-AM4 — для AMD
5 500|4 500 руб.
Корпус Fractal Design Define Nano S 5 000 руб.
Блок питания be quiet! SFX L Power 600 Вт 7 500 руб.
Итого AMD — 155 000 руб.
Intel — 162 000 руб.

За основу возьмем хорошо всем известную модель Fractal Design Define Nano S. Не менее интересными аналогами выступают такие «ящики», как NZXT H200i и Phanteks Enthoo Evolv ITX. К особенностям корпуса от шведского производителя отнесу возможность установки сразу четырех радиаторов СВО: сзади, сверху, спереди и снизу. Этим охотно пользуются энтузиасты, устанавливая в систему кастомную «воду».

Однако в рамках данной сборки я предлагаю использовать классическое воздушное охлаждение, которое однозначно сдюжит в том числе и во время разгона центральных процессоров. В Fractal Design Define Nano S можно установить CPU-кулеры высотой до 160 мм. Все же перед вами один из самых вместительных, но компактных корпусов современности.



Примеры сборок в корпусе Fractal Design Define Nano S (источник — pcpartpicker.com)

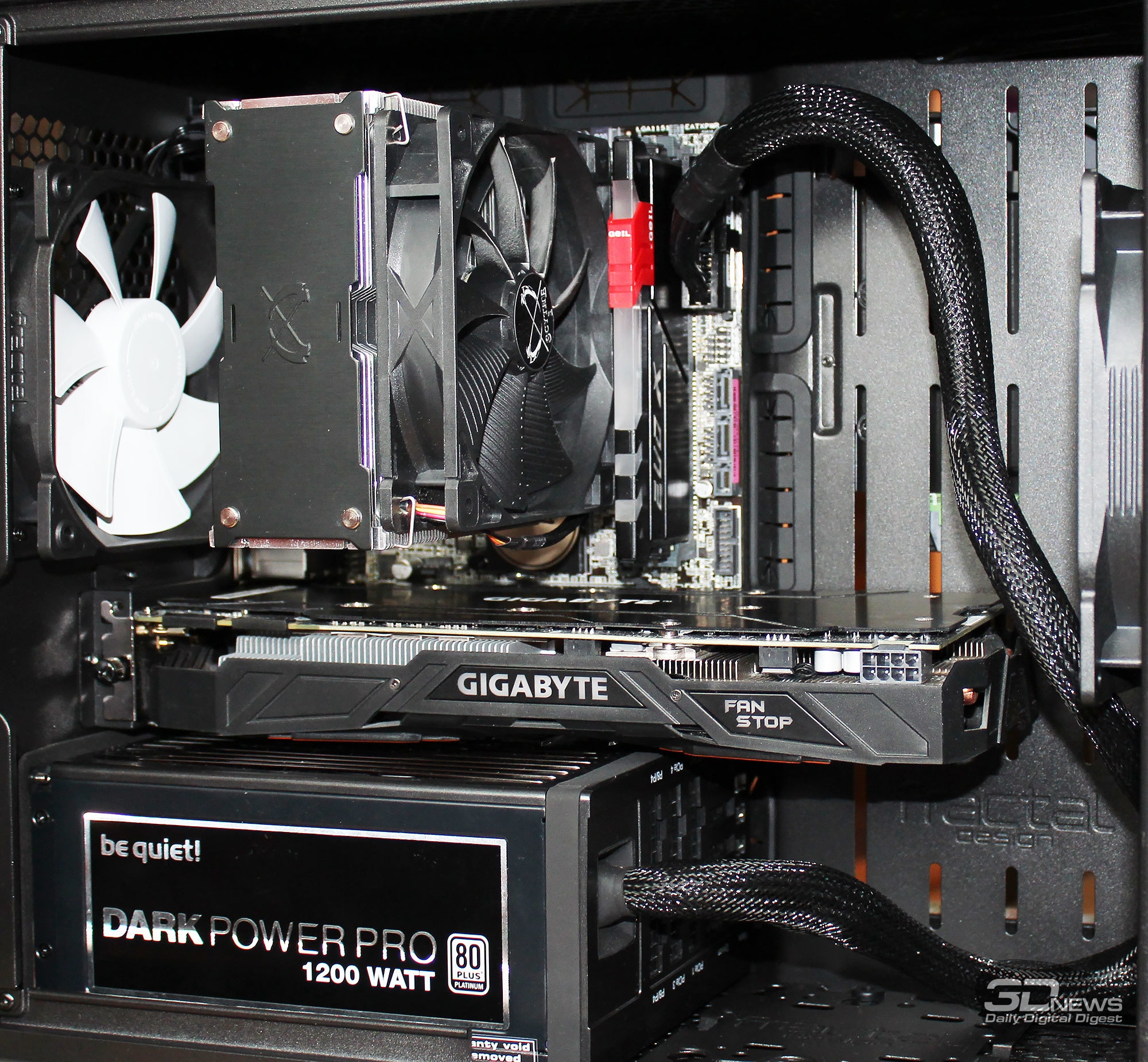

В нашем обзоре мы отмечали, что между видеокартой и ATX-блоком питания остается катастрофически мало места — в таком случае видеокарты с несколькими вентиляторами будут и работать менее эффективно, и сильнее шуметь. Вариантов исправить ситуацию несколько. Самый простой — это покупка адаптера с кулером Blower-типа. Однако вместо стандартного ATX-блока можно взять модель формата SFX-L меньшего размера. При помощи специального переходника, который всегда можно купить отдельно, установить такой PSU в Tower-корпус не составит особого труда. Кстати, вместе с be quiet! SFX L Power такой переходник идет по умолчанию.

Я уже отмечал, что SFX(L)-блоки, как правило, комплектуются короткими кабелями. У модели be quiet! SFX L Power длина провода с разъемом 20+4, необходимого для питания материнской платы, составляет 300 мм, а 8-пинового кабеля для питания CPU — 400 мм. Такой длины вполне достаточно для сборки системы в корпусе Fractal Design Define Nano S или NZXT H200i. Однако в других случаях придется использовать специальные переходники, найти которые не составит большого труда.

В остальном никакие сложности при сборке системы в Mini-Tower-корпусе вас поджидать не будут. Этот процесс ничем не отличается от сборки компьютера в полноформатных «башнях».
